Märklin techn. Übersicht zur Dampflok BR 98 der DRG [308]
1. 2
/-/
3
/-/
4
/-/
5
/-/
|
#
{-snippet alias="#-wüC" Betriebsnummer="308" Epoche="I" Farbe="blau/grau er" Text="-ohne-"}
Historie... ModVorbildLokomotive BR 98 ´Glaskasten´. Modell
Highlights
Lok-Familie
|
Elektrik
PCBs
Umschalter(*)
{-article id="2744"}[text]{/article}{-article id="2554"}[text]{/article}
Derzeit liegen (noch) keine Daten vor -Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
{-article id="2990"}[text]{/article}{-snippet alias="noData"}
*** article (not found)
Der Fahrtrichtungsumschalter wird oben im Fahrzeuggewicht eingelegt und sitzt somit genau unterhalb des Gehäusedaches.Da dieser rundherum durch eine gummiarrtige Schutzschicht umhüllt ist, ist der isolierte Einbau somit möglich.
{-article id="1595"}[text]{/article}
Platine
Ansicht

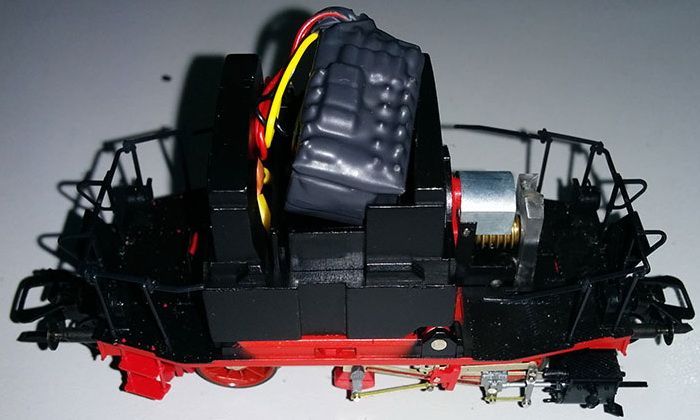

In dieser Lokomotive hat man erstmals einen vorgefertigten FRU-Baustein verwendet. Dieser Baustein wurde wohl zugekauft (Hersteller wahrscheinlich Uhlenbrock: FRU).
{-snippet alias="mae-dec-c90-37112-pic-rahmen"}
| Märklin Fahrtrichtungsumschalter [FRU] der Lokomotive BR98 (ex PTL II) [ 3387 ] |
 |
|
|
Info
--- Dampf-Lok ---
Die Platine ist ein el. Fahrtrichtungsumschalter [FRU].Dieser ersetzt das früher bei Märklin übliche el.-magn. Umschalterelais komplett.Die Platine enthält allerlei elektronischer Bauteile, die die Umschaltung der Fahrtrichtung ermöglichen. Die eigentliche Umschaltung der Fahrtrichtung erfolgt durch Umpolung der Motoranschlüsse. Das wird über das kleine Relais erreicht. Damit die Fahrtrichtung auch bei Ausfall/Abschaltung der Fahrspannung erhalten bleibt, ist das Relais eine sogn. bistabile Variante. Der FRU wurde wohl damals zugekauft (mögl. Hersteller: Uhlenbrock).Erweiterungen
{-snippet alias="maetrx-pcb-erw"}
Zusätzliche Erweiterungsmöglichkeiten liegen bei dieser Platine nicht vor.
periphere Erweiterungen - was ist das?
In einigen Fällen sind auf dem Decoder noch freie, unbenutzte und unbestückte LötPADs vorhanden. Sie sind dann für zusätzliche Bestückungen vorgesehen, die für z.B. neue Funktionen des jeweiligen Modells benötigt werden. Dazu zählen z.B.:
- Ausgänge/Verstärkerstufen für AUX3 bzw. AUX4
- Rauchsatzansteuerung
- Schleiferumschaltung Steuerung
- Ansteuerung v. Telex-Kupplungen
- Lichtsteuerung (führerstandsbezogen)
- zusätzliche Lautsprecher
- etc.
Erweiterungen für diese Platine.
Zusätzliche Erweiterungsmöglichkeiten liegen bei dieser Platine nicht vor.Pläne
Anschlüsse/Verdrahtung
Lageplan
Derzeit liegen (noch) keine Daten vor -Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
Schaltplan
Derzeit liegen (noch) keine Daten vor -Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
Bestückungsplan
Derzeit liegen (noch) keine Daten vor -Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
{-article id="2990"}[text]{/article}{-snippet alias="noData"}Merkmale
spez. Bauteile
Hinweise
Derzeit liegen (noch) keine Daten vor -Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
Tuning
Derzeit liegen (noch) keine Daten vor -Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
Montage
Der Fahrtrichtungsumschalter wird oben im Fahrzeuggewicht eingelegt und sitzt somit genau unterhalb des Gehäusedaches.Da dieser rundherum durch eine gummiarrtige Schutzschicht umhüllt ist, ist der isolierte Einbau somit möglich.
Hinweis/e
Derzeit liegen (noch) keine Daten vor -Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
Tuning
Br-Variable (br98) nicht belegt/auswertbar oder ungültig !
{-article id="1595"}[text]{/article}Anschluss- & Kontakt-Platine(*)
Beleuchtung
{-article id="20"}[text]{/article}
Die Intensität der Beleuchtung ist dabei abhängig von der Höhe der Motor-Spannung. Diese wiederum ist abhängig von der eingestellten Fahrgeschwindigkeit am Steuergerät.
Stirnlicht/er
Platine/n
Steuerung
HGH-art-trace: {-tab-tab-acc-2089-stl title="Steuerung(*)
Bei -fehlt-/ Delta-Lokomotiven ist die Stirnbeleuchtung - systembedingt - nicht unabhängig schaltbar. Sie wechselt aber mit der Fahrtrichtung.
Die Intensität der Beleuchtung ist dabei abhängig von der Höhe der Motor-Spannung. Diese wiederum ist abhängig von der eingestellten Fahrgeschwindigkeit am Steuergerät.
Hinweis
Derzeit liegen (noch) keine Daten vor -Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
Tuning
Derzeit liegen (noch) keine Daten vor -Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
Rauchsatz(*)
Br-Variable (br98) nicht belegt/auswertbar oder ungültig !
Motor(*)
Ansicht
Die Lokomotive ist mit einem kleinen DC-Motor ausgerüstet.Dieser ist mit einer Schnecke und einer Schwungscheibe ausgerüstet.Infos
Mot-Variable (dc) nicht belegt/auswertbar oder ungültig !
Antrieb/Regelung
Die Regelung des Motors wird komplett von der Elektronik / vom Decoder übernommen. Dazu wird die Gegen-EMK - also die Spannung die der sich drehende Motor zurückgibt, wenn er einen kurzen Moment nicht angetrieben wird (Generator) - ausgewertet und - die Drehzahl entsprechend der Sollvorgabe - ggf. nachgeregelt.Die Sollvorgabe kann durch die dafür vorgesehenen CVs ihres Decoders beeinflusst werden. Nähere Details dazu finden sie in der Decoder-Anleitung bzw. auf den Supportseiten ihres Decoderherstellers.
Merkmale
Mot-Variable (dc) nicht belegt/auswertbar oder ungültig !
Montage
Mot-Variable (dc) nicht belegt/auswertbar oder ungültig !
für csinx, gla, dc
Dieser Motor ist auf zwei Lagerböcken im beengten Fahrwerksträger untergebracht. Links greift die Schnecke - unterhalb der silbrigen Abdeckung mit der Glühlampe für das vordere Stirnlicht - in das darunter liegende Stirnradgetriebe. Rechts befindet sich die Schwungscheibe. Daneben ist links der kleine Entstörkondensator (mit gelbem Anschluss-Schutzschlauch) zu erkennen.Entstörung
Mot-Variable (dc) nicht belegt/auswertbar oder ungültig !
sonst. Dokus
Mot-Variable (dc) nicht belegt/auswertbar oder ungültig !
Stromabnahme/Entstörung
{-article id="1173"}[text]{/article}
Längsdrossel (verwendet bei digitalen Lokomotiven)
UKW-Drossel (verwendet bei analogen Lokomotiven)
Gleichtakt-Filter
Zusätzliche Entstörungsmaßnahmen liegen bei diesem Fahrzeug nicht vor.
Schleifer
Die Lokomotive ist je nach Herstellungsjahr mit unterschiedlichen Schleifern ausgerüstet.
Bei dieser Variante, ist der Schleifer [ET#-alt: 282510] mit einer langen Steckaufnahme versehen, die auf der Elektronikplatine in eine Halterklemme einrastet.
Die ganze Konstruktion wird durch eine Drehgestell-Halterung aus Kunststoff stabilisiert, die auch gleichzeitig die Bremsausrüstung und die untere Halterung für die Tenderräder bildet.Diese gab es - je nach Lokomotive - in unterschiedlichen Ausführungen: (wahrscheinlich Farbvarianten ?)
Bei diesen Varianten der Lokomotive hat man den Schleifer auf eine Variante mit Schraubbefestigung umkonstruiert.Diese Art Schleifer wird bei Märklin in sehr vielen Lokomotiven verwendet.
Bei diesen Lokomotiven sitzt ein Radschleifer unterhalb des Tenderbodens. Der Schleifer greift das linke Schienenpotential ab, welches Bestandteil des 2-Leiter-Betriebs ist. Die andere Seite bildet konstruktiv bereits den anderen Pol.
1. Variante - wüC/K BR18.1 (3311, 3611, 3613, 3614, 3711)
Bei dieser Variante, ist der Schleifer [ET#-alt: 282510] mit einer langen Steckaufnahme versehen, die auf der Elektronikplatine in eine Halterklemme einrastet.Die ganze Konstruktion wird durch eine Drehgestell-Halterung aus Kunststoff stabilisiert, die auch gleichzeitig die Bremsausrüstung und die untere Halterung für die Tenderräder bildet.Diese gab es - je nach Lokomotive - in unterschiedlichen Ausführungen: (wahrscheinlich Farbvarianten ?)
- [ET#-alt: 281120] für gr/bl Lokomotiven z.B. 3311, 3611, ...
- [ET#-alt: 496650] für rt/sw Lokomotiven z.B. 3711, ...
2. Variante - geä. Variante (37xxx)
Bei diesen Varianten der Lokomotive hat man den Schleifer auf eine Variante mit Schraubbefestigung umkonstruiert.Diese Art Schleifer wird bei Märklin in sehr vielen Lokomotiven verwendet.
3. Variante - Hamo-Radsatzschleifer (3511, 3513, 3514, 3515)
Bei diesen Lokomotiven sitzt ein Radschleifer unterhalb des Tenderbodens. Der Schleifer greift das linke Schienenpotential ab, welches Bestandteil des 2-Leiter-Betriebs ist. Die andere Seite bildet konstruktiv bereits den anderen Pol.
Verdrahtung / Montage
{-article id="-599"}[text]{/article}
dampf-lok
SlTyp-Variable (steck-lok) nicht belegt/auswertbar oder ungültig !
für steck-lokEntstörung
Info
Grundsätzlich unterscheiden wir bei Lokomotiven unterschiedliche, mögliche Störquellen wie:
- Schleifer,
- Motor,
- etc.
Allgemein
Da es beim Betrieb der Lok - durch Funkenbildung am Schleifer und Motor - zu breitbandige Störungen, die heute unter "Elektro-Smog" eingeordnet werden - kommen kann, ist eine Entstörung dringend geraten.
Grundsätzlich gelten folgende Hinweise:
- Störungsauswirkungen Die Störungen können in digitalen Modellbahn-Systemen z.B. zu unvorhergesehenen Effekten - wie Nichtsteuerbarkeit der Lokomotiven, unkontrollierte Steuerung anderer Lokomotiven, Signale, etc. führen.Ein weiterer Teil der Störungen kann sich z.B. aber auch auf den Funkempfang auswirken. Wegen der Breitbandigkeit, können dabei auch andere Frequenzbereiche - z.B. solche für sensible Bereiche/Dienste wie Herzschrittmacher, Flugfunk, etc. - betroffen sein.
- Maßnahmen Zur Minimierung der Störungen sind seitens des Produkt-Herstellers verschiedene Maßnahmen - nach der EMV - Richtlinie - vorzusehen: Dazu gehören z.B. Drosselspulen und Kondensatoren - teils in komplexer Anordnung und auch besondere Abschirmungen.
Grundsätzlich gelten folgende Hinweise:
- vorhandene Entstörbauteile
- dürfen nie ausgebaut werden und
- müssen immer so nah wie möglich an der Störquelle verbaut sein, damit eine Antennenwirkung über ggf. vorhandene Anschlussleitungen minimiert wird.
Details-Schleifer
In manchen Lokomotiven baut Märklin/Trix Bauteile zur Entstörung der Schleiferzuleitungen ein.
Eine Längsdrossel in die Schleiferzuleitung zum Decoder - bei Trix wird systembedingt in jede der beiden Radschleiferleitungen eine verbaut - bedämpft Störsignale , die das Digitalsignal überlagern können und damit Störungen bei der Kommunikation zwischen Decoder und Steuergerät (Stichwort: "Geisterlok") verursachen können.
Da Modellbahn-Lokomotiven mit Schleifern und Motore ausgerüstet sind, treten im Betrieb unterschiedliche Störsignale auf.. Am Motor werden sie i.d.R. durch ein Phi(?)-Filter aus 2 Induktivitäten und biszu drei Kondensatoren bedämpft.Die Störsignale an den Schleifern der Lok, müssen anders behandelt werden. Speziell bei Märklin-Loks mit dem Mittelschleifer können Störungen durch schlechte Kontaktgabe entstehen.Diese werden meistens durch eine sogn. Längsdrossel bedämpft. Dabei handelt es sich im elektrischen Sinn um eine Induktivität (Spule). Es gibt sie in verschiedenen Bauausführungen. Längsdrossel (verwendet bei digitalen Lokomotiven) UKW-Drossel (verwendet bei analogen Lokomotiven) Gleichtakt-FilterDetails-Motor
Zusätzliche Entstörungsmaßnahmen liegen bei diesem Fahrzeug nicht vor.Schleifer Umbau-Übersicht
Im Stummiforum fand ich diesen sehr interessanten Beitrag zum Theme Schleifer, den ich hier verlinken möchte: https://www.stummiforum.de/viewtopic.php?t=55685
/
Schleifer-Übersicht
Bei Märklin werden - bedingt durch das Mittelleiter-Gleissystem - bei Lokomotiven und Wagen seit je her Mittelschleifer eingesetzt. Sie unterscheiden sich durch ihre Bau-Montageform, Länge und Ausführung der Schleifauflage. Die nachfolgende Zusamenstellung gibt eine kleine Übersicht.Alle Angaben ohne Gewähr!
Lokomotiven
Märklin
Zusammenstellung nicht vollständig - wird laufend ergänzt.
| Artikel# | Bild | Aus-führ-ung | Kabel | Schleif-Auflage | Länge [mm] | Montage | Bemer-kungen | Ver-wendung | |
| Art | im Drehgestell | ||||||||
| 7185 |  |
unsym.Loch-schleifer | ohne | mit Loch | 62 | Schrau-be | Nachfolge: E214530 | ||
| 7175 |  |
sym.Loch-schleifer | ohne | mit Loch | 42 | Schrau-be | |||
| 7165 |  |
unsym.Loch-schleifer | ohne | mit Loch | 70 | Schrau-be | |||
| 7164 |  |
sym.Loch-schleifer | ohne | mit Loch | 50 | Schrau-be | fehlt noch | Aufnahme mit gerundeten EndenSchraube: E756090; Senkschraube M2x7 | z.B. BR18.1, wüC/K , Re 460, BR17 ... S10 |
| 7113 |  |
unsym.Loch-schleifer | ohne | mit Loch | Schrau-be | ||||
| E103264 |  |
sym.Flüster-schleifer | ohne | glatt | 50 | Clip | z.B. BR798 | ||
| E127301 |  |
sym.Flüster-schleifer | ohne | glatt | 50 | Schrau-be | Unter der Lok mittels Grobgewinde-Schraube und Montageplatte | Aufnahme mit gerundeten EndenSchraube und Montageplatte nicht gelistet | Abbildung in ET-Blatt falsch !z.B. BR65 |
| E128239 |  |
sym.Flüster-schleifer | ohne | glatt | Clip | fehlt noch | breite 4-Clip-Aufnahme mit gerundeten Enden | z.B. VT10 | |
| E138079 |  |
sym.Flüster-schleifer | ohne | glatt | Clip | geänderte Aufhängung der Schleiferfäche mit breiter 4-pol. Clip-Aufnahme | diverse Loko-motiven | ||
| E141133 |  |
sym.Flüster-schleifer | ohne | glatt | Clip | geänderte Aufhängung der Schleiferfäche mit schmaler 4-pol. Clip-Aufnahme | diverse Loko-motiven | ||
| E206370 |  |
sym.Flüster-schleifer | ohne | glatt | 51 | Clip |  |
breite, lange 4-Clip-Aufnahme mit gerundeten Enden | z.B. BR21x |
| 282510 | |
sym.Steck-schleifer | mit Steck-stange | Steck | alte Version: Benötigt eine entsprechende Aufnahme | Aufnahme mit gerundeten Endenmit Kontaktstange | z.B. wüC, BR18.1 | ||
| E212448 | |
sym.Loch-schleifer | ohne | mitLoch | ? | mitSchrau-be | fehlt noch | Aufnahme mit gerundeten EndenSchraube: E786790 Senkschraube M2x4,6 | z.B. BR59, wüC, wüK |
| E214530 |  |
sym.Loch-schleifer | ohne | mitLoch | 62 | mitSchrau-be | Aufnahme mit gerundeten EndenSchraube: E786790 Senkschraube M2x4,6Nachfolger von 7185 | E44 [34440 / 37440] | |
| E225647 |  |
sym.Flüster-schleifer | ohne | glatt | ? | Clip |  |
schmale, kurze4-Clip-Aufnahme mit gerundeten Enden | z.B. BR38(neu) |
| E280270 |  |
sym.Flüster-schleifer | ohne | glatt | ? | Clip | fehlt noch | Aufnahme mit gerundeten Enden | z.B. BR42 |
| E306328 |  |
sym.Flüster-schleifer | ohne | glatt | 50 | Clip | fehlt noch | Aufnahme mit gerundeten Enden und schmaler Cklip-Aufnahme | E75 |
| E461190 |  |
ohne | mitLoch | Clip | auf Montagesockel | ET194, LAG Triebwagen | |||
Trix
Zusammenstellung nicht vollständig - wird laufend ergänzt.
| Artikel# | Bild | Aus-führ-ung | Kabel | Schleif-Auflage | Länge [mm] | Montage | Bemer-kungen | Ver-wendung | |
| Art | im Drehgestell | ||||||||
| 314939 |  |
sym.Radschleifer | ohne | seitl. Rad-Innen-Fläche | 42 ???? | Clip | ja | Nachfolge: E314939 | |
Wagen
Zusammenstellung nicht vollständig - wird laufend ergänzt.
| Artikel# | Bild | Aus-führ-ung | Kabel | Auflage | Länge [mm] | Montage | Bemerk-ungen | Ver-wen-dung | |
| Art | im Drehgestell | ||||||||
| E147251 | folgt | 43252 | |||||||
| E103751 |  |
sym.Loch-schleifer | mit Lötan-schluss | mitLoch | 50 | Dreh-zapfen | z.B. 43279 | ||
| E201495 |  |
sym.Loch-schleifer | ohne | mit Loch | 42 | Clip |  |
2 ClipAufnahme mit gerundeten Enden | z..B. KranwagenGoliath |
| E205229 |  |
stark asym.Loch-schleifer | mit Stecker | mit Loch | 41 | Dreh-zapfen |  |
Nachfolge-modell E263109 | UIC-X Wagen1:93,54330873406 |
| E227560 |  |
leichtasym.Loch-schleifer | mit Stecker | mit Loch | 50 | Dreh-zapfen |  |
Wie E414940,nur mit Stecker am Kabelende | ? |
| E214438 | |
asym.Loch-schleifer | mit Lötan-schluss | mit Loch | 50 | Dreh-zapfen |  |
baul. identisch mit E103751? | Behelfsgepäck-wagen z.B.43986, 43992, 49962 |
| E263109 |  |
stark asym.Flüster-schleifer | mit Lötan-schluss | ohne Loch | 41 | Dreh-zapfen |  |
Vorläufer-rmodell E205229 | UIC-X Wagen1:93,5 |
| E272347 | fehlt leider aber ähnlich wie | sym.Flüster-schleifer | mit Lötan-schluss | glatt | 50 | Dreh-zapfen |  |
Vorläufer-rmodell E214438 | z.B. Wagenset 42265 |
| E414940 | |
leichtasym.Loch-schleifer | mit Lötan-schluss | mit Loch | 50 | Dreh-zapfen | |
Pwagen älterer Bauart (z.B. 4411) mit Kunststoff-gehäuse 1:100 | |
| E418100 |  |
leichtasym.Flüster-schleifer | mit Lötan-schluss | ohne Loch | 50 | Dreh-zapfen | 73404 | ||
| E46667286 |  |
federnder Schleifer | ohne | ohne Loch | 42 | Schiebe-lager |  |
Spezialschleifer von Trix-Express.Wird aber auch bei einigen Märklin-Wagen verwendet. | |
Grundträger, Fahrwerk & Gehäuse
Info
Derzeit liegen (noch) keine Daten vor -Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
Grundträger
---- Dampf-Lok ----
Fahrwerk
{-snippet alias="php-script-vars-global"}
---- Dampf-Lok ----
{-snippet alias="php-script-vars-global"}Aufbau
Gehäuse
Info
Br-Variable (br98) nicht belegt/auswertbar oder ungültig !
für dampf-lokAußen
Info
-[1104] - Dampf-Lok - Front-aussen --
Front
Br-Variable (br98) nicht belegt/auswertbar oder ungültig !
für dampf-lokSeite
Einstieg
Br-Variable (br98) nicht belegt/auswertbar oder ungültig !
Br-Variable (br98) nicht belegt/auswertbar oder ungültig !
Br-Variable (br98) nicht belegt/auswertbar oder ungültig !
Dach(*)
{-article id="9999"}[text]{/article}
Innen
Hidden text ! / ***ADMIN-View only !***
KommentrarInfoBr-Variable (br98) nicht belegt/auswertbar oder ungültig ! |
Führerstand
Br-Variable (br98) nicht belegt/auswertbar oder ungültig !
Gehäuse öffnen/abheben
Das Abnehmen des Gehäuses wird z.B. notwendig bei
- Adress-Änderung von Decodern älterer Bauart mit einem Adress->Einsteller (DIL-Schalter)
- sonst. Arbeit an der Lokomotive
- die Geländer aus dem Gehäuse ausgenommen werden und
- sofern vorhanden, die oberen Spitzenlicht-Laternen abgenommen oder sonstwie gesichert werden
Bauartunterschiede
Die Modelle der BR98 bzw. PtL2/2 sind von Märklin/Trix in den verschiedenensten Varianten aufgelegt worden. Dort wurden neben der analogen Varianten auch verschiedenste Varianten mit unterschiedlichen Digitalkomponenten(Decoder) aufgelegt.Auch bei den Antrieben gab es Unterschiede. So wurden anfänglich Modelle mit einer mittig angeordneten Blindwelle im Antrieb aufgelegt. Bei späteren Modellen entfällt dann diese Blindwelle.
Außen-Beleuchtung
Stirnlicht/er
In der Lokomotive werden werkseitig zur Beleuchtung Glühlampen eingesetzt.Alle Lokomotiven dieser Bauart sind mit Einzel-Laternen ausgerüstet.Sie sind stehend auf dem Lokumlauf untergebracht und werden mittels Glühlampen und Lichtleitern versorgt. Je nach Betriebsjahr, Betreiber, etc. wurden verschiedene Stirnlichter und Laternen realiaisert.
2-Stirnlichter
Die 2-teiligen Stirnlichter sind bei allen Lokomotiven in den Epochen I und II relevant.Die Laternen entsprechen dem DRG-Typ mit aufgesetztem Luftauslass und Bügelhandgriff. Diese Laternen wurden mit Gas oder Petrolium betrieben und erzeugten ein leicht gelbliches Licht.Üblich war die Kombination mit je 2 Stirnlichter hinten und vorne. Bei der Öbb war hinten teilweise nur 1 Stirnlicht (rechts) vorhanden.
3-Stirnlichter (A-Licht)
3-teile Stirnlichter sind bei den Lokomotiven ab der Epoche IIIb + ... relevant. Die Laternen entsprechen dem DB-Typ nur mit Handgriff. Diese Laternen wurden elektrisch betrieben und erzeugten ein warm-weißes Licht.
Laternen
DJe nach Modell und Epochenzugehörigkeit werden an den Lokomoiven Laternen verschiedenen Bauart verwendet.
| Epoche I ... II | Epoche 3 + .... | Gesellschaft | Bemerkungen | Lichtfarbe | Details | Links |
 |
DRG | Die Laterne ist für Gasbetrieb auf der Lok ausgelegt. | - |
Die Laternen bestehen aus:
|
Details | |
| Reichsbahn-Laterne | ||||||
 |
DB | Die Laterne ist für Elektrobetrieb auf der Lok ausgelegt. | - | |||
| DB-Laterne | ||||||
Lichtwechsel
analoger LichtwechselBei analogen / Delta-Lokomotiven ist die Stirnbeleuchtung - systembedingt - nicht unabhängig schaltbar. Sie wechselt aber mit der Fahrtrichtung.
Die Intensität der Beleuchtung ist dabei abhängig von der Höhe der Motor-Spannung. Diese wiederum ist abhängig von der eingestellten Fahrgeschwindigkeit am Steuergerät.
Die Intensität der Beleuchtung ist dabei abhängig von der Höhe der Motor-Spannung. Diese wiederum ist abhängig von der eingestellten Fahrgeschwindigkeit am Steuergerät.
Lw-Variable (ana) nicht belegt/auswertbar oder ungültig !
Kupplung
Allgemein
Das Fahrzeug ist mit den Kurzkupplungen versehen, wie sie seit geraumer Zeit von Märklin/Trix verbaut werden.Diese Kupplungen besitzen eine Steckaufnahme und einen Kurzkupplungskopf. Die Steckaufnahme wird in einen sogn. NEM-Schacht gesteckt. Dieser kann verschiedenartig geführt werden.
- mit Kulissenführung Ermöglicht eine saubere Führung, speziell in Kurven und anspruchsvollen Gleisfiguren.
- mit Drehpunktführung Eine einfachere Variante, die oft bei gerinen Platzverhältnissen gewählt wird.
Ausführung
Lok - vorne
Das Modell ist mit Kurz-Kupplungen ET#:[E701630 / 7204] nach NEM632 ausgestattet.Diese ermöglicht eine kurze Kupplung der Einzelkomponenten untereinander. Sie ist ebenfalls kuppelbar mit älteren Märklin / Trix Kupplungssystemen.
Bild: © by Märklin
Lok - hinten
Das Modell ist mit Kurz-Kupplungen ET#:[E701630 / 7204] nach NEM632 ausgestattet.Diese ermöglicht eine kurze Kupplung der Einzelkomponenten untereinander. Sie ist ebenfalls kuppelbar mit älteren Märklin / Trix Kupplungssystemen.
Bild: © by Märklin
Montage
Die Lokomotive / der Wagen ist beidseitig mit kulissengeführten Montageschächten nach NEM362 ausgestattet. In den können tauschbare Kurzkupplungsköpfe eingesetzt werden.Die Kulissenführung ermöglicht einen eng gekuppelten Wagenverband, der auch in Kurven weitgehend erhalten bleibt.Hinweis/e
Derzeit liegen (noch) keine Daten vor -Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
In-/Outside
Outside
Bild-Dateiverzeichnis: images/content/stories/firmen/maerklin/BR_098/3387/outside/ zu Artikel: (3387) existiert (noch) nicht!
Inside
Bild-Dateiverzeichnis: images/content/stories/firmen/maerklin/BR_098/3387/inside/ zu Artikel: (3387) existiert (noch) nicht!
Probleme
Für dieses Modell sind derzeit keine Probleme bekannt.Hinweis/e
Derzeit liegen (noch) keine Daten vor -Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
Tuning
{-article id="2666"}[text]{/article}*** article (not found)
