Historie

Die Baureihe E03/103.1

Anfang der 1960er Jahre entschloss sich die damalige Deutsche Bundesbahn (DB), den wachsenden Reisezugverkehr mit der Entwicklung einer leistungsfähigen Maschine auszubauen. Ende 1962 wurden vier Probelokomotiven der neuen Baureihe E 03 bei Henschel (mech. Teil) und Siemens-Schuckert (elektr. Teil) in Auftrag gegeben, die noch rechtzeitig zur Internationalen Verkehrsausstellung 1965 in München fertiggestellt werden konnten.

Für den ab 1971 geplanten InterCity-Verkehr (IC 71) wurde ab 1969 die Serienproduktion der Baureihe 103 aufgenommen, aber mit einem neuen Lastenheft: Die Anhängelasten von TEE- und IC-Zügen mit 200 km/h stiegen von 300 auf 480 t und 800 t schwere D-Züge sollten noch mit 160 km/h befördert werden können.

Bei den 145 Serienloks – nun als Baureihe 103.1 bezeichnet – orientierte sich der konstruktive Grundaufbau des Fahrzeugteils mit Brückenrahmen, Lokkasten aus fünf Segmenten und den dreiachsigen Drehgestellen an den Prototypen. Auch die gleiche Kopfform konnte von den Vorausloks übernommen werden. Äußerlich am auffälligsten zeigte sich die Verdopplung der Lufteintrittsöffnungen durch eine zweite, fünfteilige Reihe von Lüftergittern in der unteren Hälfte der Seitenwände, bedingt durch eine größere Kühlluftzufuhr aufgrund der Mehrleistung der Loks.

Mit einem auf Höchstleistung getrimmten Haupttransformator (Traktions-Dauerleistung 6.250 kVA) und Leichtbau Leistungsmotoren des Typs WBM 368/17f mit einer Dauerleistung von 1.240 kW ergab sich eine satte Leistungserhöhung um 25,3 % gegenüber den Prototypen – insgesamt stolze 7.440 kW oder 10.116 PS.

Die letzten dreißig Exemplare (103 216-245) erhielten einen um 700 mm verlängerten Rahmen mit vergrößerten Führerständen, um die vom Lokpersonal dringend geforderte Vergrößerung der beengten Führerräume umzusetzen. Zum Wohlbefinden trug ferner eine von der Außentemperatur unabhängig zu regelnde Zufuhr von warmer oder kalter Frischluft durch ein leistungsfähigeres Klimagerät bei.

Nach ihrer Anlieferung in den Jahren 1970 bis 1974 übernahmen die 103.1 sofort die neuen IC-Züge sowie natürlich auch die prestigeträchtigen TEE, die nun zum Teil sogar in das neue IC-Netz integriert worden waren. Erst nach über dreißig Jahren Einsatz im schweren, hochwertigen Reisezugdienst mit höchsten Laufleistungen fuhren die Serienloks im Dezember 2002 ihre letzten Planleistungen.

Für Reserve- und Sonderleistungen blieben einige Exemplare weiter im Bestand. Zwei Maschinen (103 113 und 245) stehen noch heute bei der DB AG im Werk München für Fernverkehrsdienste betriebsfähig zur Verfügung und erhalten regelmäßig ihren Auslauf.

... Mod

Lok-Familie

/

Produktdatenbank

Infos / Dokus	in/aus der	Produkt-Datenbank	Märklin	37575
			Trix	22999

Hinweis:

Die Produkt-Datenbank von Märklin / Trix umfasst Artikel ab dem Produktionsjahr 2000.

Bei bestimmten Artikel - wie z.B. Sondermodelle, Händler-Kleinserien, etc. - verweigert man aber die Anzeige.

Techn. Dokumente

Hinweis

Web-Links

Elektrik

PCBs

Info(*)

Träger / Decoder

Dec.Träger(*)

Ansicht

Deprecated: stristr(): Passing null to parameter #1 ($haystack) of type string is deprecated in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/1893921_129332ac492d3c9954711b25f1d7a9ca on line 15 {rem}Neue Struktur nach Zusammenfassung von 2091 mit 455{/rem}

Märklin Decoderträger der Lokomotive BR103.1 der DD [37575]


Oberseite	Unterseite

ET#: GE081125B

Info

Erweiterungen

Pläne

{-article id="1581"}[text]{/article} Deprecated: stristr(): Passing null to parameter #1 ($haystack) of type string is deprecated in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/1893921_fec90bf2bfdfda909672450e6814bc7c on line 14

Anschlüsse/Verdrahtung

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

ihre Informationen
Bilder des Modells
Bilder des Decoders
etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

Lageplan

Schaltplan

Bestückungsplan

Schnittstelle

Merkmale

Montage

Bauteile

Hinweis/e

Tuning

Deprecated: stristr(): Passing null to parameter #1 ($haystack) of type string is deprecated in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/1893921_31f81b6eb96894a8b3ef247f82da5b5b on line 14 {-article id="776"}[text]{/article} Deprecated: stristr(): Passing null to parameter #1 ($haystack) of type string is deprecated in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/1893921_c0f763e7c284201a97a1d2d1e8888b30 on line 14

Quit Article: 2223 ... BR= / Art= bre03 / 37575

Quit Art=1503

{-article id="1402"}[text]{/article}{-article id="403"}[text]{/article} Deprecated: stristr(): Passing null to parameter #1 ($haystack) of type string is deprecated in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/1893921_d236cb2c22cdb015c1285dceb60c2705 on line 14

9 Quit ohne Verarbeitung Baureihe: bre03

Quit-2223: $br=bre03

Deprecated: stristr(): Passing null to parameter #1 ($haystack) of type string is deprecated in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/1893921_73298350be91817e02982a7c71e77722 on line 14 {-article id="1116"}[text]{/article}

Decoder

Platine

Ansicht

Diese Decoder besitzen das gleiche Hardware-Layout, wie Decoder in den mSD-Umrüstsätzen. Sie können jedoch nicht nachträglich durch geänderte Soundprojekte überspielt werden.

Variante 2 - grüner Lötstopplack

Variante 2 - roter Lötstopplack

Variante 2 - weisser Lötstopplack

Bestückungsvarianten

Gemeinsames Erkennungs-Merkmal dieser Hardware-Variante

Info(*)

Schnittstelle

Merkmale

Anschlüsse

ext. Ausgänge

techn. Daten

Technische Daten: mSD

Maße (L x B x H) 30 x 15,5 x 6,2 mm
Dauerlast am Motorausgang ? 1,1 A
Belastung der Lichtausgänge ? 250 mA
Belastung AUX 1 – AUX 4 je ? 250 mA
Belastung AUX + Licht (Summe) ? 300 mA
Belastung Motor bzw. AUX 5/6 ? 1,1 A
Max. Ges.-Belastung (Summe) ? 1,6 A
Max. Spannung ? 40 V
Sound-Leistung (an 4 ? /8 ?) 2,3 W / 1,2 W
Kurzschluss und Überlastschutz an den Ausgängen Licht vorne (LV), Licht hinten (LH), AUX 1 – AUX 24 und an den Motorausgängen.

Quelle: Diese Angaben wurden den Anleitungen für die mSD-Update-Decoder entnommen. Die werkseitig verbauten Decoder werden diesen Spezifikationen wohl auch weitgehend entsprechen.

{reg H}Funktionen • Der mSD SoundDecoder, ein SoundDecoder mit sehr weit reichenden Einstell- und Anpassungsmöglichkeiten. • Zusätzliche Sound-Funktionen stehen zur Verfügung. • Der Decoder ist voll updatefähig. • Voraussetzung hierfür ist ein entsprechendes Steuergerät (Central Station 60213/60214/60215, Software-Version 2.0, Gleisformatprozessor GFP 2.0 oder höher). • Die Einstell- und Digitalfunktionen sind nur im Digitalbetrieb anwendbar. Es stehen jedoch nicht in allen Protokollen die gleichen Möglichkeiten zur Verfügung.Sonstiges• Multiprotokollfähig (fx (MM), mfx, DCC und AC/DC). • Automatische System-Erkennung. Zur Bedienung muss die jeweils diesem System zugeordnete Adresse verwendet werden. • Anfahr- und Bremsverzögerung können getrennt voneinander eingestellt werden. Kann über das Funktionsmapping jeder beliebigen Funktionstaste zugewiesen werden. • Typische Soundkulissen für Dampf-, Diesel- und Elektrolokomotiven. • Variable Motorregelung im Digital- sowie im Analogbetrieb. • Unterstützung für 6090, 60901, DC-, Sinus- und Glockenanker-Motoren. Beachten Sie die Tabelle auf Seite 3. • Funktionsmapping, siehe Hilfe in der Central Station 60213/60214/60215 oder eine ausführliche Tabelle zum Funktionsmapping finden Sie im Internet unter: www.maerklin.de/de/produkte/tools_downloads/technische_infos.html • updatefähig mit Central Station 60213/60214/60215 (Software Version 2,0, GFP 2.0 oder höher) • Programming on Main (PoM), diese Programmierung muss vom Steuergerät unterstützt werden. Beachten Sie hierzu die Bedienungsanleitung ihres Steuergerätes. • Einstellbarer Rangiergang • Brems- /Signalhalteabschnitt-Erkennung im Digitalbetrieb{/reg}

Sonstiges

Info

Funktionen

Digitales

allgem. Infos

Protokoll

Werkswerte

Programmierung+CV-Infos

Montage

Pufferung(*)

Lautsprecher(*)

{-article id="1378"}[text]{/article} Deprecated: stristr(): Passing null to parameter #1 ($haystack) of type string is deprecated in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/1893921_493d03d50c73078ede1c0bc6bc3e42c0 on line 14

Ansicht(*)

Lautsprecher-Daten	Wert	Bild
Ersatzteil#	118562 / E100620
Abmessungen/Durchmesser	20 [mm]
Scheinwiderstand	100 [Ohm]
Leistung	0,5 [Watt]
Zubehör	... mit Haltebügel ET# 207649 oder E207649
Anmerkung	Lt. Märklin ist der Lautsprecher nicht mehr lieferbar.
Ersatz	ESU 50442 Lautsprecher 20mm, rund, 100 Ohm, mit Schallkapsel
Hinweis(e)	... mit Google erhält man eine entsprechende Übersicht: Bitte kopieren sie den nachfolgenden, kursiven Text in Google Such-Zeile eines neuen Fensters/Tabs. kleinstlautsprecher 100ohm 20mm

Montage(*)

Anschluss(*)

Lautsprecher-Berater(*)

Links(*)

Sound-Stufe(*)

Hinweis/e

Tuning

Beleuchtung(*)

{-article id="2924"}[text]{/article}{-article id="20"}[text]{/article} Deprecated: stristr(): Passing null to parameter #1 ($haystack) of type string is deprecated in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/1893921_4ce233de9f98529fd95318208a945764 on line 14

Stirnlicht/er

Platine/n

Ansicht

Die Lokomotive ist mit verschiedenen Stirnlichtern ausgestattet. Diese werden je nach Fahrtrichtung automatisch umgeschaltet. Über die Digital-Funktion F0 kann das Stirnlicht aktiviert werden.

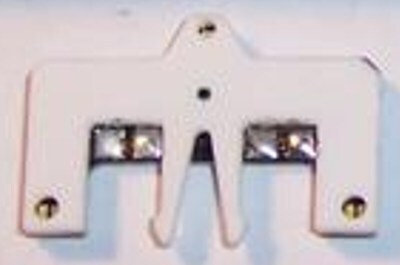

LED-Platine [E122653] der Bauserien mit Drehgestell-Motor

Es besteht aus den LED in gebondeter Bauweise, d.h. die Verbindungen zum LED-Substrat erfolgt über hauchdünne, feine Gold-Drähtchen.

Zum Schutz der Einheit ist sie mit einer Kunststoff-Maske versehen, die durch Noppen auf der Rückseite verschweisst sind: Zur Montage befinden sich mittig noch zwei Rastnasen, die im Fahrwerkträger eingerastet werden.

Die LED-Farbe ist - je nach Bauzeit des Modells - entweder "Gelb" oder "Warm-Weiss".

Die notwendigen Vorwiderstände sind auf den zugehörigen Decoderträger verbaut.

LED-Platine [E262404] der Bauserien mit Mittelmotor

Info

Pläne

Merkmale

Montage

Tuning

Steuerung

weitere Beleuchtungen(*)

Hinweis

Tuning

Downloads(*)

Deprecated: stristr(): Passing null to parameter #1 ($haystack) of type string is deprecated in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/1893921_6b3d6a88ad6800835a09a367cec2ad0b on line 14 Deprecated: stristr(): Passing null to parameter #1 ($haystack) of type string is deprecated in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/1893921_2204d7a09a9d72a0ca89066067579c70 on line 14 Deprecated: stristr(): Passing null to parameter #1 ($haystack) of type string is deprecated in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/1893921_9bb1350e9f268c1fe19a4341d213c72b on line 14 Deprecated: stristr(): Passing null to parameter #1 ($haystack) of type string is deprecated in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/1893921_6c83a967c1b9d0c03e184f9a13957581 on line 14

Motor(*)

Ansicht

*** dc-hla5-dcm ***

HLA DCM Komponenten Der Motor zeichnet sich aus durch:

eine kompakte Bauform
ein kräfiges Drehmoment
guten Gleichlauf bei kleineren Stromunterbrechungen durch die Motorregelung des Digitaldecoders
gute Regelbarkeit

Aber auch Nachteile gibt es zu verzeichnen.

So ist in erster Linie die doch meist vorhandene Geräuschentwicklung zu nennen, da oft - bedingt duch die Getriebekonstruktion - viele Zahnräder im Spiel sind, die naturgemäß recht laut sind.

Infos

Antrieb/Regelung

Merkmale

Montage

Entstörung

Grundsätzliche Überlegungen zur Entstörung

Entstörmaßnahmen im Detail

sonst. Dokus

Deprecated: stristr(): Passing null to parameter #1 ($haystack) of type string is deprecated in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/1893921_37fdf77d9ccf70c42e45cbaab52a48d4 on line 14 Deprecated: stristr(): Passing null to parameter #1 ($haystack) of type string is deprecated in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/1893921_60d94c04d20badbce0a56bc1f9722f2b on line 14 Deprecated: stristr(): Passing null to parameter #1 ($haystack) of type string is deprecated in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/1893921_43225f24a0a8c7936c0846205669c1e3 on line 14

Stromabnahme/Entstörung(*)

Schleifer

Hier ist ein normaler Märklin Lokschleifer [7164] angebracht. Der Schleifer besitzt in der Mitte ein Loch für Durchsteckung des Schraubendrehers bei der Montage. Dieses Loch produziert aber auch im Fahrbetrieb ein ggf. wahrnehmbares Schleifgeräusch.

Oberleitung(*)

Verdrahtung / Montage

{-article id="-599"}[text]{/article} Deprecated: stristr(): Passing null to parameter #1 ($haystack) of type string is deprecated in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/1893921_6079f243a655acb65bb09e0e317536c3 on line 14

elektro-lok

Lokschleifer

bre03-103_schleifer-dg-montage Der Schleifer ist in einem der Drehgestelle der Lokomotive verbaut. Bei Loks mit zwei Drehgestellen ist das i.d.R. das Drehgestell unterhalb des Führerstandes 1.

Die Kontaktierung des Anschlussdrahtes erfolgt je nach Lok und Bauzeit über verschiedene Hilfsmittel:

Art der Fixierung	Ae 6/6	Re 460
Schraub-Fixierung	Isolierung mit Schleiferaufnahme [E214700]	Getriebeunterteil mit Schleiferaufnahme [Exxxyyy]
Schraub-Fixierung	Die Fixierung erfolgt mittels der Schleifer-Montageschraube[E756080] Senkschraube [M2x10] in der Drehgestell-Unterseite.
Clip-Fixierung		Kontaktklemme [E214280]

Weitere Details findet man in der Explosionszeichnung zum Modell. Diese ist Bestandteil der techn. Dokumente.

Wegen Fehler im Datenblatt bitte für Artikel:

29814.1 bitte alternativen Artikel 37437 verwenden.

Dachstromabnehmer

Entstörung

Info

Grundsätzlich unterscheiden wir bei Lokomotiven unterschiedliche, mögliche Störquellen wie:

Schleifer,
Motor,
etc.

die durch geeignete Maßnahmen in die Entstörung einzubeziehen sind.

Allgemein

Details-Schleifer

Details-Motor

Allgemeines
Beim Betrieb eines Elektromotors entstehen durch die Wechselwirkungen der Stromumkehrung in den Motorspulen teils hohe Störspannungen, die sich durch ein Funkenfeuer am Kommutator zeigen. Diese Funken erzeugen eine hochfrequente Störstrahlung, die z.B. Funksignale beeinflussen kann.

Auch die Ansteuerung des Motors mit elektronischen Komponenten kann dabei beeinflußt / gestört werden. Somit ist es zwingend erforderlich die Störeffekte zu minimieren.

Diese werden durch eine Beschaltung der Störstelle mittels geeigneter Entstörmittel weitgehend beseitigt. Man verwendet dazu Drosseln in den Motorzuleitungen und Kondensatoren rund um den eigentlichen Motor. Mehr Details dazu finden sie hier.
Bauteile:
- Kondensatoren
  Dazu werden i.d.R. Keramik-Varianten verwendet. Die Werte alle Kondensatoren belaufen sich auf je 1 .. 10nF. Die Spannungsfestigkeit sollte mindestens 50V betragen.
- Längsdrossel
  In den Anschlussleitungen zum Motor, werden sogn. Längsdrosseln eingesetzt. Märklin verwendet dazu oft eine Bauart, die ähnlich einem Widerstand mit zwei Anschlussdrähten versehen ist. Der Wert liegt bei 3,9 - 4,7 µH.
- GleichtaktfilterMit Hilfe eines solchen Filters, werden Störungen auf den Motor-Leitungen durch ein gegengerichtetes, Magnetfeld unterdrückt. Oftmals kann sogar der Kondensator weggelassen werden.

Mit Hilfe eines solchen Filters, werden Störungen auf den Motor-Leitungen durch ein gegengerichtetes, Magnetfeld unterdrückt. Oftmals wird sogar der Kondensator weggelassen.

Dazu wird i.d.R. eine sogn. ?-Schaltung eingesetzt.

Fx-Decoder [Bauart 6090x (x=1...5)] Motoransteuerung
- mit 5-pol. Anker (HLA)
  Dabei werden Kondensatoren verwendet, die zum einen direkt über dem Kommutator und zum Anderen gegen das Gehäuse geschaltet sind.
- Motor mit 3-pol.Anker + Hamo-Polbügel
  Dazu wird lediglich der Stator umgebaut und durch einen sogn. Hamo-Polbügel ersetzt. - je nach Motortyp gibt es dazu verschieden Ausführungen. Das Motorschild, der 3-pol-Anker und sonstige Komponenten bleiben allerdings erhalten.

  Die am Motorschild angebrachten "äußeren" Entstörkondensatoren müssen ggf. entfernt werden - sonst kann es sein, dass die Regelungssignale für den Digitaldecoder verfälscht werden.
mfx-Decoder
- Motoransteuerung mit Längsdrosseln
  Hier findet man oft ein Filter, bei dem die Ableit-Kondensatoren zur Gehäusemasse entfernt werden müssen.
- Motoransteuerung mit Gleichtakt-Filter
  Mit Hilfe eines solchen Filters, werden Störungen auf den Motor-Leitungen durch ein gegengerichtetes, Magnetfeld unterdrückt. Oftmals wird sogar der Kondensator weggelassen.
Motor mit 5-pol. Anker (HLA)
Dazu wird der komplette Stator, Anker und das Motorschild gegen die neu benötigten Komponenten (Polbügel, 5-pol. Anker, Motorschild und Bürsten), ausgetauscht. Das Motorschild ist zusätzlich mit Entstörkomponenten (Kondensatoren) ausgestattet und die Motoranschlußleitungen bekommen noch zusätzliche "Längsdrosseln".
Motor mit 3-pol.Anker + Hamo-Polbügel
Dazu wird lediglich der Stator umgebaut und durch einen sogn. Hamo-Polbügel ersetzt. - je nach Motortyp gibt es dazu verschieden Ausführungen. Das Motorschild, der 3-pol-Anker und sonstige Komponenten bleiben allerdings erhalten.

Die am Motorschild angebrachten "äußeren" Entstörkondensatoren müssen ggf. entfernt werden - sonst kann es sein, dass die Regelungssignale für den Digitaldecoder verfälscht werden.

Die Motoranschlußleitungen bekommen noch zusätzliche die erforderlichenen "Längsdrosseln".

Damit ist der neue Motor ausreichend gegen von ihm ausgehende Funkstörungen und Spannungsspitzen geschützt.

Das Bild zeigt eine mit einem Hamo-Magneten umgebaute, ehemals analoge Lokomotive [V100/BR211]. Die "äußeren" Kondensatoren sind entfernt und die Drosseln in den Motoranschlußleitungen sind eingebaut.

Bild-Ursprung: alte-modellbahnen.xobor.de

Schleifer Umbau-Übersicht

/ Schleifer-Übersicht

Bei Märklin werden - bedingt durch das Mittelleiter-Gleissystem - bei Lokomotiven und Wagen seit je her Mittelschleifer eingesetzt. Sie unterscheiden sich durch ihre Bau-Montageform, Länge und Ausführung der Schleifauflage. Die nachfolgende Zusamenstellung gibt eine kleine Übersicht.

Alle Angaben ohne Gewähr!

Lokomotiven

Märklin

Zusammenstellung nicht vollständig - wird laufend ergänzt.

Artikel#	Bild	Aus-führ-ung	Kabel	Schleif-Auflage	Länge [mm]	Montage		Bemer-kungen	Ver-wendung
						Art	im Drehgestell


7185		unsym.Loch-schleifer	ohne	mit Loch	62	Schrau-be		Nachfolge: E214530
7175		sym.Loch-schleifer	ohne	mit Loch	42	Schrau-be
7165		unsym.Loch-schleifer	ohne	mit Loch	70	Schrau-be
7164		sym.Loch-schleifer	ohne	mit Loch	50	Schrau-be	fehlt noch	Aufnahme mit gerundeten EndenSchraube: E756090; Senkschraube M2x7	z.B. BR18.1, wüC/K , Re 460, BR17 ... S10
7113		unsym.Loch-schleifer	ohne	mit Loch		Schrau-be
E103264		sym.Flüster-schleifer	ohne	glatt	50	Clip			z.B. BR798
E127301		sym.Flüster-schleifer	ohne	glatt	50	Schrau-be	Unter der Lok mittels Grobgewinde-Schraube und Montageplatte	Aufnahme mit gerundeten EndenSchraube und Montageplatte nicht gelistet	Abbildung in ET-Blatt falsch !z.B. BR65
E128239		sym.Flüster-schleifer	ohne	glatt		Clip	fehlt noch	breite 4-Clip-Aufnahme mit gerundeten Enden	z.B. VT10
E138079		sym.Flüster-schleifer	ohne	glatt		Clip	geänderte Aufhängung der Schleiferfäche mit breiter 4-pol. Clip-Aufnahme		diverse Loko-motiven
E141133		sym.Flüster-schleifer	ohne	glatt		Clip	geänderte Aufhängung der Schleiferfäche mit schmaler 4-pol. Clip-Aufnahme		diverse Loko-motiven
E206370		sym.Flüster-schleifer	ohne	glatt	51	Clip		breite, lange 4-Clip-Aufnahme mit gerundeten Enden	z.B. BR21x
282510		sym.Steck-schleifer		mit Steck-stange		Steck	alte Version: Benötigt eine entsprechende Aufnahme	Aufnahme mit gerundeten Endenmit Kontaktstange	z.B. wüC, BR18.1
E212448		sym.Loch-schleifer	ohne	mitLoch	?	mitSchrau-be	fehlt noch	Aufnahme mit gerundeten EndenSchraube: E786790 Senkschraube M2x4,6	z.B. BR59, wüC, wüK
E214530		sym.Loch-schleifer	ohne	mitLoch	62	mitSchrau-be		Aufnahme mit gerundeten EndenSchraube: E786790 Senkschraube M2x4,6Nachfolger von 7185	E44 [34440 / 37440]
E225647		sym.Flüster-schleifer	ohne	glatt	?	Clip		schmale, kurze4-Clip-Aufnahme mit gerundeten Enden	z.B. BR38(neu)
E280270		sym.Flüster-schleifer	ohne	glatt	?	Clip	fehlt noch	Aufnahme mit gerundeten Enden	z.B. BR42
E306328		sym.Flüster-schleifer	ohne	glatt	50	Clip	fehlt noch	Aufnahme mit gerundeten Enden und schmaler Cklip-Aufnahme	E75
E461190			ohne	mitLoch		Clip		auf Montagesockel	ET194, LAG Triebwagen

Trix

Wagen

Deprecated: stristr(): Passing null to parameter #1 ($haystack) of type string is deprecated in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/1893921_e3d871942924875d087ed4799057706b on line 14 {-article id="-1379"}[text]{-/article}{-tab-art-915-1 title="Lautsprecher"}{-article id="-2649"}[text]{-/article}

Grundträger, Fahrwerk & Gehäuse

Info

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

ihre Informationen
Bilder des Modells
Bilder des Decoders
etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

Grundträger

Fahrwerk

Aufbau

Gehäuse

Info

Br-Variable (bre03) nicht belegt/auswertbar || mit akt. Wert nicht verarbeitbar/ggf. (noch) ungültig !

für elektro-lok

Außen

Info

Front

Seite

Dach(*)

Stromabnehmer

Info

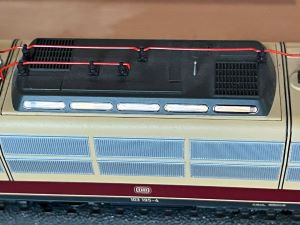

E199469 200 Die Lokomotive ist mit zwei Dachstromabnehmemern des Typs 679_1 ausgerüstet.

Die DSA werden von Märklin zugekauft und von der Firma Sommerfeld gefertigt.

H0 Scherenstromabnehmer mit Altbau Kupferschleifstück
Oberfläche:	lackiert in RAL 3000
Rahmen-Aufnahme:	2x M1.6 diagonal
Märklin Ersatzteilnummer:	E199469

Die DSAs sind voll funktionsfähig.

Details

Montage

Maschinenraum(*)

Sonstige Aufbauten

Links

{-article id="9999"}[text]{/article}

Innen

Info

Deprecated: stristr(): Passing null to parameter #1 ($haystack) of type string is deprecated in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/1893921_77f19ca950435a85fdfea06cda4c3f04 on line 14 {-article id="1103"}[text]{/article}

Führerstand

Maschinenraum(*)

Dach(innen)

Gehäuse öffnen/abheben

Bauartunterschiede

Außen-Beleuchtung

Stirnlicht/er

Die Stirnlicht-LEDs wurden werkseitig bereits in warm-weiss / roter Ausführung verbaut.

Für das Stirnlicht bei den Modellen der E03/BR103.1 wurden je nach Modell verschiedene Lösungen genutzt. Waren es anfangs noch Glühlampen, wurden dann später - so ab 2000 - LEDs verwendet. Diese waren anfangs noch gelb, wurde n dann aber später durch die heute übliche, warm-weiße Lichtfarbe ersetzt.

Die Beleuchtung strahlt dabei immer in einen Lichtleiter ein, der das Licht an die Austrittsöffnungen transportiert.

Beleuchtung mit LEDs

Beleuchtung mit Glühlampen

Lichtwechsel

Deprecated: stristr(): Passing null to parameter #1 ($haystack) of type string is deprecated in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/1893921_c1a16b141030c31edd5ea4355877940b on line 14 Deprecated: stristr(): Passing null to parameter #1 ($haystack) of type string is deprecated in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/1893921_9cfd68d72fdb5cc0ce94eed2c4cea8d9 on line 14 Deprecated: stristr(): Passing null to parameter #1 ($haystack) of type string is deprecated in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/1893921_a5374845a7f8cf241eea16f2cbfc37b1 on line 14

Kupplung

Allgemein

Das Fahrzeug ist mit den Kurzkupplungen versehen, wie sie seit geraumer Zeit von Märklin/Trix verbaut werden.

Diese Kupplungen besitzen eine Steckaufnahme und einen Kurzkupplungskopf. Die Steckaufnahme wird in einen sogn. NEM-Schacht gesteckt. Dieser kann verschiedenartig geführt werden.

mit Kulissenführung
Ermöglicht eine saubere Führung, speziell in Kurven und anspruchsvollen Gleisfiguren.
mit Drehpunktführung
Eine einfachere Variante, die oft bei gerinen Platzverhältnissen gewählt wird.

Ausführung

Montage

Hinweis/e

Dachausrüstung(*)

Stromabnehmer

Info

E199469 200 Die Lokomotive ist mit zwei Dachstromabnehmemern des Typs 679_1 ausgerüstet.

Die DSA werden von Märklin zugekauft und von der Firma Sommerfeld gefertigt.

H0 Scherenstromabnehmer mit Altbau Kupferschleifstück
Oberfläche:	lackiert in RAL 3000
Rahmen-Aufnahme:	2x M1.6 diagonal
Märklin Ersatzteilnummer:	E199469

Die DSAs sind voll funktionsfähig.

Details

Montage

Maschinenraum(*)

Sonstige Aufbauten

Links

Merkmal	Ausführung	Bemerkung
Material:	Epoxyd-Glasharzgewebe
Grund-Format:	rechteckig
Abmessungen:	Dicke: 1,0mm, Länge: 30mm, Breite: 15,5mm
Lötstopplack:	hellgrün / rot / weiss	je nach Ausführung
Bestückung:	beidseitig
Leiterbahnführung:	beidseitig mit Durchkontaktierungen
Multi-Layer / Anzahl:	- ? -
Aufkleber:	- / -
Aufdrucke:	- ? -
Ersatzteilnummer:	- / -

Decoder-Typ	Sound-Modul	Scheinwiderstand	Leistung	Bild	Bemerkungen
Fx-Decoder	extern	8/32 Ohm			Verschiedene Größen**.
Decoder mit externem Soundmodul DVM09	extern	32 Ohm			Verschiedene Größen*'. Pic-Decoder und mfx-Decoder möglich.
mfx-Decoder 1. Gen Basis ESU	integriert	100* Ohm			Verschiedene Größen*'. wurden nur bis 2004 verwendet, ggf. mit Zusatzwiderstand (siehe unten).
msD-Decoder 2. Gen. Basis Märklin	integriert	8 Ohm			Verschiedene Größen**.
msD3-Decoder	integriert	8 Ohm			Verschiedene Ausführungen mit Resonanzgehäuse sowie mit/ohne Mini-Stecker.
		* Anfangs kam es bei diesen Lautsprechern zu einer Überlastung bei zu hoch eingestellter Lautstärke in den verwendeten Decodern, wenn gleichzeitig eine zu geringe Bedämpfung des meist offen eingebauten Lautsprechers vorlag. Märklin hat dann empfohlen, in eine Lautsprecherleitung einen Widerstand von 27 ... 47 Ohm einzubauen.
Bis auf ganz wenige Ausnahmen wurden alle frei- d.h. nicht gekapselt - eingebaut. Als Resonanzraum diente dann das umgebende Gehäuse.		** Es gibt Größen in: 16, 20, 23, 28mm

Modell	Stromabnehmenr	Details
E03		E159577 Trägerisolation braun
BR103.1		E159577 Trägerisolation braun

Modell	Stromabnehmenr	Details
E03		E159577 Trägerisolation braun
BR103.1		E159577 Trägerisolation braun

Artikel#	Bild	Aus-führ-ung	Kabel	Auflage	Länge [mm]	Montage		Bemerk-ungen	Ver-wen-dung
						Art	im Drehgestell

E147251	folgt								43252
E103751		sym.Loch-schleifer	mit Lötan-schluss	mitLoch	50	Dreh-zapfen			z.B. 43279
E201495		sym.Loch-schleifer	ohne	mit Loch	42	Clip		2 ClipAufnahme mit gerundeten Enden	z..B. KranwagenGoliath
E205229		stark asym.Loch-schleifer	mit Stecker	mit Loch	41	Dreh-zapfen		Nachfolge-modell E263109	UIC-X Wagen1:93,54330873406
E227560		leichtasym.Loch-schleifer	mit Stecker	mit Loch	50	Dreh-zapfen		Wie E414940,nur mit Stecker am Kabelende	?
E214438		asym.Loch-schleifer	mit Lötan-schluss	mit Loch	50	Dreh-zapfen		baul. identisch mit E103751?	Behelfsgepäck-wagen z.B.43986, 43992, 49962
E263109		stark asym.Flüster-schleifer	mit Lötan-schluss	ohne Loch	41	Dreh-zapfen		Vorläufer-rmodell E205229	UIC-X Wagen1:93,5
E272347	fehlt leider aber ähnlich wie	sym.Flüster-schleifer	mit Lötan-schluss	glatt	50	Dreh-zapfen		Vorläufer-rmodell E214438	z.B. Wagenset 42265
E414940		leichtasym.Loch-schleifer	mit Lötan-schluss	mit Loch	50	Dreh-zapfen			Pwagen älterer Bauart (z.B. 4411) mit Kunststoff-gehäuse 1:100
E418100		leichtasym.Flüster-schleifer	mit Lötan-schluss	ohne Loch	50	Dreh-zapfen			73404
E46667286		federnder Schleifer	ohne	ohne Loch	42	Schiebe-lager		Spezialschleifer von Trix-Express.Wird aber auch bei einigen Märklin-Wagen verwendet.

Login

Inhalte (MM)

geänd. Artikel

Home
