Märklin techn. Übersicht zum Dieseltriebzug V602 der DB. [37606] [V602 500X/500X]
1.
2
/-/
3
/-/
4
/-/
5
/-/
|
# techn. Übersichtzum Modell des/der Diesel- Triebzugsder Baureihe BR601 [ex. VT11.5] der Deutsche Bundesbahn (DB) als Diesel-Triebzug in rot/beiger Farbgebung , in der Epoche IV, wurde er als InterCity (Nachfolger des früheren TEE) bezeichnet.
Gebaut von Hersteller: MAN, LHB, Wegmann als Versuchs-/Serienlokomotive aus dem Typenprogramm der DB. Epoche: IV, Betriebsnummer: V602 500X/500X BR602 - Diesel-Triebzug der Deutschen Bundesbahn 1960 ??  Historie
Die Baureihe 602 der DBDie seit 1957 im Dienst befindlichen DieselTriebzüge der Baureihe 601 (VT 11.5) waren um 1970 mit ihrer Höchstgeschwindigkeit von 140 km/h nicht hundertprozentig den Anforderungen des Intercity-Verkehrs gewachsen.Daher beschloss die Deutsche Bundesbahn einige Triebköpfe mit einer leistungsfähigeren Gasturbine, anstatt den bisher verwendeten Dieselmotoren umzurüsten. Dieser Umbau führte auch zu deutlichen optischen Änderungen an den Triebköpfen durch vergrößerte Lufteinlässe und Abgaskamine.Dank der doppelten Leistung der Gasturbinen gegenüber den Dieselmotoren stieg die Höchstgeschwindigkeit auf 160 km/h. Erkauft wurde dies jedoch durch einen deutlich höheren Verbrauch.Bedingt auch durch die Folgen der ersten Erdölkrise - Anfang der siebziger Jahre - wurden daher nur vier Triebköpfe fertiggestellt und als Baureihe 602 eingereiht.
© by Märklin/Trix ... ModVorbild
Vorbild:
Modell
Modell:
Highlights
Highlights:
Lok-Familie
Vorbild, Modell, Highlights © by Märklin / Trix - teils auch mit eigenen Ergänzungen
|
Elektrik
PCBs
Info(*)
*** article (not found)
Träger / Decoder
Dec.Träger(*)
Ansicht
{-article 2425}[text]{/article}
| Märklin Decoderträger des Triebzuges VT 601/602 mit mfx-Decoder der DB [37606+ff.] |
  |
{-article 2424}[text]{/article}
|
|||||
| ET#: 314862 - VO040618D | ||||||
Info
--- Diesel-Lok ---
Erweiterungen
{-snippet alias="maetrx-pcb-erweiterungen-mtc"}{-snippet alias="maetrx-pcb-erw"}
Zusätzliche Erweiterungsmöglichkeiten liegen bei dieser Platine nicht vor.
{-snippet alias="maetrx-pcb-erw" pcbtype="dt"}
periphere Erweiterungen - was ist das?
In einigen Fällen werden auf dem Decoderträger neben der mtc-Schnittstelle noch zusätzliche Beschaltungen vorgenommen, die für einige Funktionen des jeweiligen Modells benötigt werden. Dazu zählen z.B.:
- Ausgänge/Verstärkerstufen für AUX3 bzw. AUX4
- Rauchsatzansteuerung
- Schleiferumschaltung Steuerung
- Ansteuerung v. Telex-Kupplungen
- Lichtsteuerung (führerstandsbezogen)
- zusätzliche Lautsprecher
- etc.
Erweiterungen für diese Platine.
Zusätzliche Erweiterungsmöglichkeiten liegen bei dieser Platine nicht vor.Pläne
{-article id="1581"}[text]{/article}
Derzeit liegen (noch) keine Daten vor -Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
Anschlüsse/Verdrahtung
Die nachfolgende Tabelle gibt die genaue Verwendung der Platinenanschlüsse an:
Lageplan
Derzeit liegen (noch) keine Daten vor -Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
Schaltplan
Derzeit liegen (noch) keine Daten vor -Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
Bestückungsplan
Derzeit liegen (noch) keine Daten vor -Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
Schnittstelle

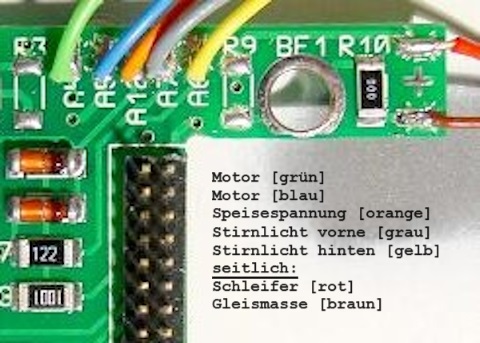

Auf der Platine ist eine 21-pol. Mikrostiftleiste nach mtc Norm [Merkmale
Montage

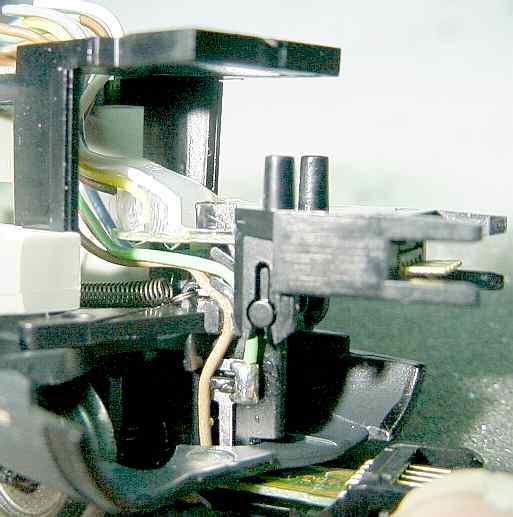

Der Decoderträger wird mit der Unterseite und der 14-pol. Steckleiste auf die darunter liegende Anschluss- und Verteilplatine gesteckt.Auf seiner mtc-Schnittstelle wird auf der Oberseite der Decoder eingesteckt.
{-article id="1691"}[text]{/article}Bauteile
Hinweis/e
Da die Platine mit einer 21-pol. mtc-Schnittstelle ausgerüstet ist, kann jeder beliebige Digital-Decoder (Standard-/Sound) eingesetzt werden, der diese Schnittstelle bedienen kann. Abhängig vom verwendeten Decoder, können dann auch verschiedene - mittlerweile bis zu 32 - Funktionen realisiert sein.
Diese sind verschiedener Kategorien zugeordnet:
- logische Funktionen - z.B. Rangiergang, Simulation der Massenträgheit [ABV], etc.,
- physikalische Funktionen - z.B. Schaltausgänge für Licht, Rauchsatz, etc.
- und Geräusche - bei Sound-Decodern.
Tuning
Derzeit liegen (noch) keine Daten vor -Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
1503_Anschlussplatinen
Triebkopf 1
Platine/n
{-snippet alias="mae-pcb-convtl-xx-br602-tk1-pic+rahmen"}{-article 2427}[text]{/article}

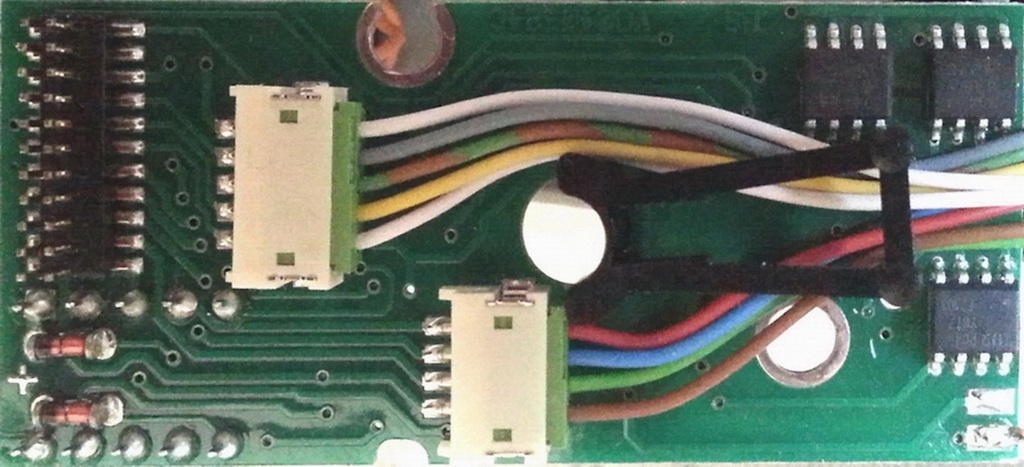

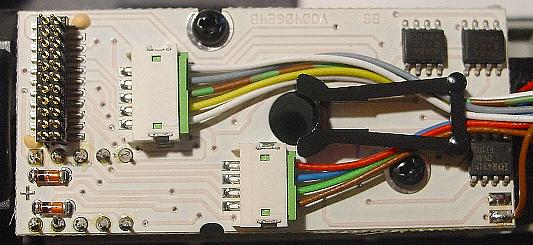

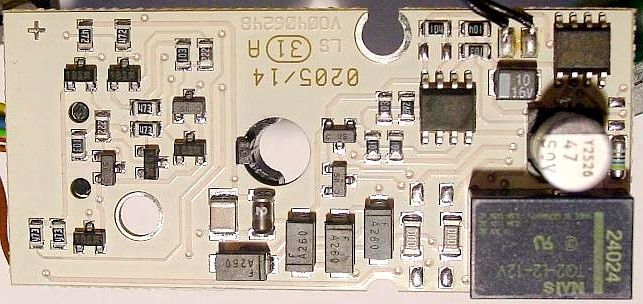

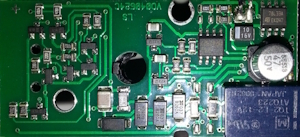

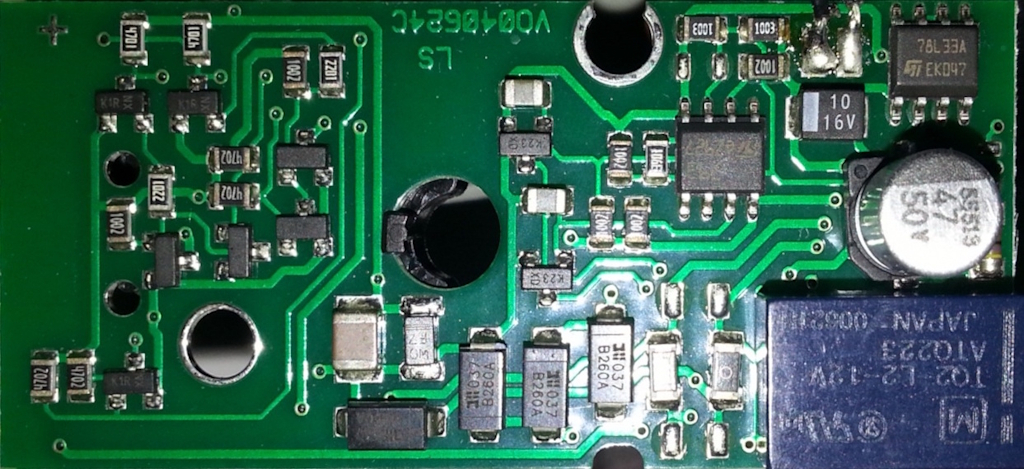

| Märklin / Trix Anschluss- und Komponentenplatine des Triebzuges VT 60x der DB [37606 u. ff.] |
|
für 37606
{-article 2426}[text]{/article}
für andere (nicht 37605/9)
|
|||||||||||||
Info
';
Plans
2223-Triebzug: Content Plans-Tk1
Anschluss/Verkabelung
Derzeit liegen (noch) keine Daten vor -Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
Lageplan
Derzeit liegen (noch) keine Daten vor -Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
Schaltplan
Derzeit liegen (noch) keine Daten vor -Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
Bestückungsplan
Derzeit liegen (noch) keine Daten vor -Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
Merkmale
2223-Triebzug: Content Merkmale-Tk1
Montage
2223-Triebzug: Content Montage-Tk1
Hinweis/e
2223-Triebzug: Content Hinweis/e-Tk1
Tuning
2223-Triebzug: Content Tuning-Tk1
Triebkopf 2
Platine/n
{-article 2415}[text]{/article}
| Märklin Anschluss- und Verbindungs-Platine (Triebkopf 2) des Triebzuges VT 11.5 / VT 60x der DB [37605, ff.] |
|
{-article 2414}[text]{/article}{-article 2414}[text]{/article}
|
|||||
| ET#: 308429 - IK020508B | ||||||
Info
Der Triebkopf beinhaltet neben der Stirnbeleuchtung und dem 2. Antrieb noch folgende Komponenten:
- den 2. Lautsprecher
- Inneneinrichtung für das Zugführerabteil Werkseitig ist für das Zugführerabteil keine Beleuchtung vorgesehen.
Plans
2223-Triebzug: Content Plans-Tk2
Anschluss/Verkabelung
Derzeit liegen (noch) keine Daten vor -Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
Lageplan
Derzeit liegen (noch) keine Daten vor -Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
Schaltplan
Derzeit liegen (noch) keine Daten vor -Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
Bestückungsplan
Derzeit liegen (noch) keine Daten vor -Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
Merkmale
2223-Triebzug: Content Merkmale-Tk2
Montage
2223-Triebzug: Content Montage-Tk2
Hinweis/e
2223-Triebzug: Content Hinweis/e-Tk2
Tuning
2223-Triebzug: Content Tuning-Tk2
Decoder
Platine
Ansicht
Es wurden verschiedene Varianten verwendet, die sich durch die Anordnung des Quarzes unterscheiden:
Variante 1
Hinweis
Bei dieser ersten Variante des mfx-Sound-Decoders ist das auffälligste Merkmal - der Quarz - der auf verschiedene Art & Weise am Decoder angebracht (verklebt) sein kann. Der erschien - als OEM-Variante - von ESU erstmals in den Märklin Lokomotiven [V160 & BR 50] der mfx-Startpackung 29821.Bedingt durch den seitlichen Quarz war er allerdings in einigen Lokomotiven zu breit und so mussten weitere Lösungen her.
| Märklin V1 Bestückungsvariante A -Sound-Decoder Basis: ESU | |||||
  |
|
||||
| Doku | Platinenlayout ... identisch mit ESU LokSound V3 | ||||
| Bauzeit: 2004 ... So/2006 ..... mit 8 MBit Speicherkapazität (bis zu 65 Sekunden) | |||||
Variante 2a
Hinweis
Bei dieser Variante des mfx-Sound-Decoders ist nun der Quarz (isoliert) und an der kurzen Seite des Decoders angebracht (verklebt).Bedingt durch diese Anbringung des Quarzes, war der Decoder nun auch in Lokomotiven einsetzbar, die weniger seitlichen Platz aufweisen.
|
|||||
| Märklin V1 Bestückungsvariante B -Sound-Decoder Basis: ESU | |||||
|
|
||||
| Doku | ... identisch mit ESU LokSound V3.0 / PCB-Layout I | ||||
| Bauzeit: 2004 ... So/2006 ..... mit 8 MBit Speicherkapazität (bis zu 65 Sekunden) | |||||
Variante 2b
Hinweis
Bei dieser Variante des mfx-Sound-Decoders ist der Quarz nicht isoliert und an der kurzen Seite des Decoders angebracht.Bedingt durch diese Anbringung des Quarzes, war der Decoder nun auch in Lokomotiven einsetzbar, die weniger seitlichen Platz aufweisen.
|
|||||
| Märklin V1 Bestückungsvariante B2 -Sound-Decoder Basis: ESU | |||||
|
|
||||
| Doku | ... identisch mit ESU LokSound V3.0 / PCB-Layout I | ||||
| Bauzeit: 2004 ... So/2006 ..... mit 8 MBit Speicherkapazität (bis zu 65 Sekunden) | |||||
Variante 3
Hinweis
Bei dieser Variante des mfx-Sound-Decoders ist nun der Quarz - auf der Oberseite des Decoders angebracht.Bedingt durch diese Anbringung des Quarzes ist der Decoder nun auch in Lokomotiven einsetzbar, die wenig seitlichen Platz aufweisen.
| Märklin V1 Bestückungsvariante C -Sound-Decoder Basis: ESU | |||||
   |
|
||||
| Doku | Platinenlayout identisch ESULokSound 3 / PCB-Layout I | ||||
| Bauzeit: ab Q3/2007- Q2/2010 | |||||
Info(*)
Dieser Decoder wurde in der Anfangszeit der mfx-Decoder (ca. < 2006) bei Märklin als mfx-OEM-Variante des damaligen LokSound3 von ESU verbaut.
Schnittstelle
Märklin-Decoder Typen (mSD bzw. mSD3) sind mit verschiedenen Schnittstellen ausgerüstet. Nachstehend eine Übersicht.
Die Lötpads unterhalb der Lochreihen sind für den Kabelanschluss bei freier Verdrahtung einer 8-pol. Schnittstelle.Abhängig von der Art des Decoders kann die Belegung der Lötflächen variieren. Bitte schauen sie immer auch in ihre Decoder-Betriebsanleitung.Weitergehende Infos dazu finden sie unter dem Reiter "Anschlüsse>mLD-/mSD-Kabel-Anschlüsse.
Bei diesem Decoder kann die SUSI-Schnittstelle nur über die in der 21-poligen mtc-Schnittstelle integrierten Anschlüsse verwendet werden.
Zusätzlich / Ersatzweise ist ein direkter Anschluss eines ext. SUSI-Moduls auch direkt über die vorhandenen LötPADs auf dem Decoder möglich. ?>{/source}
mtc-Schnittstelle
Die Platine ist mit einer 2x11-pol. (22) Lochreihe ausgestattet, auf der oben eine passende Steckbuchse aufgelötet ist.
|
||
|
Diese Montageform ist bei Märklin/Trix die Standard-Variante.
|
Durch die darunter liegenden Lochreihen Kabel-Schnittstelle
Die Lötpads unterhalb der Lochreihen sind für den Kabelanschluss bei freier Verdrahtung einer 8-pol. Schnittstelle.Abhängig von der Art des Decoders kann die Belegung der Lötflächen variieren. Bitte schauen sie immer auch in ihre Decoder-Betriebsanleitung.Weitergehende Infos dazu finden sie unter dem Reiter "Anschlüsse>mLD-/mSD-Kabel-Anschlüsse.
- mLD3-/mSD3 Decoder: Eine Kabel-Anschluss-PAD-Reihe ist bei diesem Decoder nicht mehr explizit vorhanden.. Hier werden die notwendigen Verbindungen mittels in die mtc-Buchse eingelöteter Kaberlitze hergestellt.
SUSI-Schnittstelle
Bei diesem Decoder kann die SUSI-Schnittstelle nur über die in der 21-poligen mtc-Schnittstelle integrierten Anschlüsse verwendet werden.
Zusätzlich / Ersatzweise ist ein direkter Anschluss eines ext. SUSI-Moduls auch direkt über die vorhandenen LötPADs auf dem Decoder möglich. ?>{/source}
Merkmale
{-article id="639"}[text]{/article}
Anschlüsse
| Decoder mit Kabelanschluss | (Sound-)Decoder mit 21-pol. mtc-Schnittstelle | |
| Lokpilot 3.x | Loksound 3.x | |
 |
 |
 |
| Unterseite | Oberseite | |
© by ESU |
||
ext. Ausgänge
| ext. Decoder-Ausgänge - vollbeschaltet | ||||||||||
| Motor | physikalische Funktionsausgänge | |||||||||
| Ausgang | AUX0 | AUX1 | AUX2 | AUX3 | AUX4 | |||||
 rückwärts | vorwärts |
|
|
|
|
|
|
|
|
|
|
| Typ | bidirectional | OC | OC | |
TTL ? | |||||
| Schaltverhalten im aktiven Zustand OC = open collector .... schaltet gegen Elektronik-Masse (GND) | ||||||||||
techn. Daten
Der Decoder ist kein originärer Märklin-Decoder. Es handelt sich um die OEM-Variante des LokSound3 mfx von ESU.Dieser Decoder war in der Ausführung damals (2000-2005) übrigens so bei ESU selbst nicht erhältlich.
Der Decoderteil entspricht weitgehend dem Lokpilot2 Technische Daten LokPilot V2.0 / Multiprotokoll-Version
Der Decoderteil entspricht weitgehend dem Lokpilot2 Technische Daten LokPilot V2.0 / Multiprotokoll-Version
- Betrieb mit NMRA DCC und 14, 28 und 128 Fahrstufen
- Betrieb mit Motorola® und 14 Fahrstufen(*)
- Betrieb mit analoger Gleich- und Wechselspannung(*)
- automatisce Erkennung der Betriebsart und automatischer Umschaltung während des Betriebs
- 2 richtungsabhängige Lichtausgänge, mit je 180 mA belastbar
- 2 frei verfügbare Funktionsausgänge (F1 und F2), mit je 180 mA belastbar
- Summenstrom aller 4 Ausgänge: 350 mA
- Motorendstufe: Belastbarkeit 1,1 A, Überstromgeschützt
- Gesamtbelastbarkeit des Decoders: 1,2 Ampere
- Größe(L-B-H): [23 x 15,5 x 6,5] mm
Sonstiges
{-article id="328"}[text]{/article"}Derzeit liegen (noch) keine Daten vor -Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
Info
allg. Infos
Ab 2002 begann man bei Märklin darüber nachzudenken, zukünftig - wie bereits früher auch schon - wieder eigene Decoder zu entwickeln und zu fertigenDa dieses Projekt bis zum Ende eine gewisse Zeit benötigen würde, vereinbarte man für die laufende Produktion mit ESU - dem ursprünglichen Entwickler des mfx-Systems - die Lieferung von sogn. OEM-Decoder-Varianten. So gab es also für einen Zeitraum von mehreren Jahren, Märklin-Lokomotiven mit ESU-Decodern.(OEM= "Original Equipment Manufakter" -> Bedeutung: Originalausrüstungshersteller oder Erstausrüster).Diese Decoder wurden dann in der Zeit von 2002 - 06/2010 bei Märklin als OEM-Variante des LokPilot2, LokPilot3 bzw. Loksound3 / Loksound35 von ESU verbaut.
Detail-Infos
Dieser Decoder wurde in der Anfangszeit der mfx-Decoder (ca. < 2006) bei Märklin als mfx-OEM-Variante des damaligen LokSound3 von ESU verbaut.
Funktionen
{-article=2428}[text]{/article}
| {snippet tech-fkt-map-F0-F4-txt} | ||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||
| nur erreichbar mit mfx Steuergeräten [MS1/MS2/CS1/CS2/CS3//ECOS] mit 6021 über eine 2. MM-Adresse | ||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||
| nur erreichbar mit mfx Steuergeräten [MS1/MS2/CS1/CS2/CS3//ECOS] oder bei mxD-Decodern 3.+ 4. MM-Adresse | ||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||
| Function-Mapping | ||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||
| Anmerkungen: Der Decoder enthält einen undokumentierten, versteckten Sound:Slot: 4 Dieselheizung ? (fauchen) | ||||||||||||||||||||||||||||||||||||||||||||||
Digitales
allgem. Infos
Dieser Decoder wurde in der Anfangszeit der mfx-Decoder (ca. < 2006) bei Märklin als mfx-OEM-Variante des damaligen LokSound3 von ESU verbaut.
Protokoll
Decoder dieser Bauart besitzen verschiedene Protokolle. In der werkseitigen Ausführung sind das:
- mfx-Protokoll
- MM-II Protokoll - als Kompatibilitäts-Protokoll zum früheren Digital-System
- mfx Protokoll mit
- bis zu 128 Fahrstufen
- automatischer Adresszuordnung
- automatischer Anmeldung an die Steuerzentrale
- bis zu 15 schaltbare Sonderfunktionen (logisch, physikalisch)
- richtungsabhängig programmiere Ausgänge & Funktionen
- 6 externe Ausgänge, davon
- 2 für die Stirnlicht-Funktion (AUX0-v/AUX0-r) - verstärkt
- 4 für ext. Schaltfunktionen (AUX1, AUX2, AUX3, AUX4) davon bei
- ESU/Märklin Decodern der 1./2. Generation AUX1+AUX2 verstärkt, AUX3+Aux4 unverstärkt [TTL-Pegel (+5V)]
- Märklin Decodern der 3.Generation AUX1,...4 verstärkt
- MM-II
- (Kompatibilitätsprotokoll zu früheren Digitalsystem mit Steuergeräten älterer Bauart [6020, 6021].
- Protokoll mit 255 Adressen
Werkswerte
allgemeine Lokomotiv-Werte
Hersteller: Maerklin
Artikel: 37606
MM2-/DCC-Adresse: 11/00
CSx-Lok-Name: V602 500X/500X DB
Artikel: 37606
MM2-/DCC-Adresse: 11/00
CSx-Lok-Name: V602 500X/500X DB
Auslieferungszustand ab Werk - Decoder-Reset
Die Lokomotive ist werkseitig mit einem mfx-Decoder versehen und lt. Märklin optimal eingestellt.Für etwaige Änderungen an der Konfiguration beachten sie bitte genau die Anweisungen in der Betriebsanleitung, sowie die Hersteller-Hinweise auf der Web-Seite.Wenn sie eine nicht mehr reproduzierbare Programmierung haben, dann können sie den Decoder wieder in seine Grundkonfiguration (Werkseinstellung) zurück versetzen.Eine mfx-Lok meldet sich danach wieder unter dem Namen, der auch im Handbuch steht, bei der Zentrale an. Die Motor-Parameter und die Funktionstastenbelegung entsprechen wieder der Werkseinstellung.
Wie dieser RESET durchgeführt wird, erfahren sie aus
dazu.Bei einrm RESET des Decoders, gehen alle vorher gemachten Änderungen an der Konfiguration verloren. Sollten sie also Einstellungn auf ihre Bedürfnisse abgeändert haben, so müssen diese später durch individuelle Neuiprogrammierung wieder hergestellt werden
- der Decoder-Dokumentation oder ggf. aus
- der Betriebsanleitung oder
- der Beschreibung ihres digitalen Steuergerätes.
dazu.Bei einrm RESET des Decoders, gehen alle vorher gemachten Änderungen an der Konfiguration verloren. Sollten sie also Einstellungn auf ihre Bedürfnisse abgeändert haben, so müssen diese später durch individuelle Neuiprogrammierung wieder hergestellt werdenProgrammierung+CV-Infos
CV-Informationen
Decoder-Komponente
| Daten | Ausführung | Bemerkung |
| entfällt | von der Märklin-Homepage: |
|
| Ausgänge: | Der Decoder besitzt neben den Lichtausgängen [LV/LH] noch 4 weitere physikalische Ausgänge. Diese werden mit [ Aux1 ... Aux4] bezeichnet.Bei AUX1 und Aux2 handelt sich um sogn. verstärkte Ausgänge, die im aktivierten Zustand zur Elektronikmasse durchschalten. Das entspricht dem "active-low" Verhalten.Die Ausgänge Aux3 und Aux4 sind sogn. logische Ausgänge. Diese liefern im aktivierten Zustand eine pos. Spannung von +5V [TTL-Pegel]. Das entspricht dem "active-high" Verhalten. |
Soundmodul-Komponente
Die Decoder sind mit einem Sound-Prozessor nebst Soundspeicher ausgestattet. In einem Soundablaufplan kann eine für die jeweilige Lok hinterlegte Geräuschkomposition abgelegt werden, die beim Aktivieren des Betriebsgeräusches abgespielt wird.Dieses Geräusch wird durch den aktuellen Fahrzustand der Lokomotive synchronisiert und ermöglichst somit ein wirklich realistisches Geräuscherlebnis.
erw. Informtionen
{reg H}
{/reg}
Siehe auch folgende Märklin-Doku.
Allgemeine Angaben
- 1 Kurze Adresse
- 2 Min. Geschwindigkeit
- 3 Anfahrverzögerung
- 4 Bremsverzögerung
- 5 Max. Geschwindigkeit
- 7 Versionsnummer
- 8 Herstellerkennung
- 13 F1-F8 alt. Gleissig. [bit:F1 :F2 :F3 :F4 :F5 :F6 :F7 :F8 ]
- 14 FL,F9-F15 alt. Gleissig. [bit:FL :F9 :F10 :F11 :F12 :F13 :F14 :F15 ]
- 17 Lange Adresse HB
- 18 Lange Adresse LB
- 19 Traktionsadresse
- 21 F1-F8 bei Traktion [bit:F1 :F2 :F3 :F4 :F5 :F6 :F7 :F8 ]
- 22 FL,F9-F15 bei Traktion [bit:FL :F9 :F10 :F11 :F12 :F13 :F14 :F15 ]
- 27 Bremsmodus [bit:::::DC neg.Rich.::DC pos.Rich.::]
- 29 Konfiguration [bit:Richtung:Fahrstufen:Analog:::Adressen::]
- 50 Altern. Gleissignal [bit:AC:DC:MM:MFX::::]
- 52 Motortyp
- 53 Regelreferenz
- 54 Regelparameter K
- 55 Regelparameter I
- 56 Regeleinfluss
- 57 Soundabstand, FS 1
- 58 Soundabstand, FS >1
- 59 Richtungssound
- 60 Multibahnhofsansage [bit:Bahnhöfe:Bahnhöfe:Bahnhöfe:Endansage:Richtung:Ansagefolge::]
- 63 Lautstärke gesamt
- 64 Bremsschwelle
- 66 Vorwärts Trimm
- 95 Rückwärts Trimm
- 105 Benutzerkennung
- 106 Benutzerkennung
- 136 Faktor ABV
- 137 Faktor Rangiergang
- 173 Zustandsspeicher 1 [bit:Funktionen:Fahrstufe:Anfahren:::::]
- 174 Zustandsspeicher 2 [bit:Richtung:::::::]
Geschw.-Kennlinie
- 67 Geschw.slideelle FS1
- 68 Geschw.slideelle FS2
- 69 Geschw.slideelle FS3
- 70 Geschw.slideelle FS4
- 71 Geschw.slideelle FS5
- 72 Geschw.slideelle FS6
- 73 Geschw.slideelle FS7
- 74 Geschw.slideelle FS8
- 75 Geschw.slideelle FS9
- 76 Geschw.slideelle FS10
- 77 Geschw.slideelle FS11
- 78 Geschw.slideelle FS12
- 79 Geschw.slideelle FS13
- 80 Geschw.slideelle FS14
- 81 Geschw.slideelle FS15
- 82 Geschw.slideelle FS16
- 83 Geschw.slideelle FS17
- 84 Geschw.slideelle FS18
- 85 Geschw.slideelle FS19
- 86 Geschw.slideelle FS20
- 87 Geschw.slideelle FS21
- 88 Geschw.slideelle FS22
- 89 Geschw.slideelle FS23
- 90 Geschw.slideelle FS24
- 91 Geschw.slideelle FS25
- 92 Geschw.slideelle FS26
- 93 Geschw.slideelle FS27
- 94 Geschw.slideelle FS28
Ausgänge
- 112 Ausgang LV Modus
- 113 Ausgang LV Dimmer
- 114 Ausgang LV Periode
- 115 Ausgang LR Modus
- 116 Ausgang LR Dimmer
- 117 Ausgang LR Periode
- 118 Ausgang Aux1 Modus
- 119 Ausgang Aux1 Dimmer
- 120 Ausgang Aux1 Periode
- 121 Ausgang Aux2 Modus
- 122 Ausgang Aux2 Dimmer
- 123 Ausgang Aux2 Periode
- 124 Ausgang Aux3 Modus
- 125 Ausgang Aux3 Dimmer
- 126 Ausgang Aux3 Periode
- 127 Ausgang Aux4 Modus
- 128 Ausgang Aux4 Dimmer
- 129 Ausgang Aux4 Periode
- 130 Ausgang Aux5 Modus
- 131 Ausgang Aux5 Dimmer
- 132 Ausgang Aux5 Periode
- 133 Ausgang Aux6 Modus
- 134 Ausgang Aux6 Dimmer
- 135 Ausgang Aux6 Periode
Lautstärke
- 138 Lautstärke Bremssound
- 139 Lautstärke Fahrsound
- 140 Lautstärke Sound 1
- 141 Lautstärke Sound 2
- 142 Lautstärke Sound 3
- 143 Lautstärke Sound 4
- 144 Lautstärke Sound 5
- 145 Lautstärke Sound 6
- 146 Lautstärke Sound 7
- 147 Lautstärke Sound 8
- 148 Lautstärke Sound 9
- 149 Lautstärke Sound 10
- 150 Lautstärke Sound 11
- 151 Lautstärke Sound 12
- 152 Lautstärke Sound 13
- 153 Lautstärke Sound 14
- 154 Lautstärke Sound 15
- 155 Lautstärke Sound 16
Analog
- 176 Analog DC Anfahrspg.
- 177 Analog DC Höchstspg.
- 178 Analog AC Anfahrspg.
- 179 Analog AC Höchstspg.
Mapping
- 257 Mapping FL (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 258 Mapping FL (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 259 Mapping FL (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 260 Mapping FL (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 261 für spätere Verwendung
- 262 Mapping F1 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 263 Mapping F1 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 264 Mapping F1 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 265 Mapping F1 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 266 für spätere Verwendung
- 267 Mapping F2 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 268 Mapping F2 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 269 Mapping F2 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 270 Mapping F2 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 271 für spätere Verwendung
- 272 Mapping F3 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 273 Mapping F3 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 274 Mapping F3 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 275 Mapping F3 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 276 für spätere Verwendung
- 277 Mapping F4 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 278 Mapping F4 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 279 Mapping F4 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 280 Mapping F4 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 281 für spätere Verwendung
- 282 Mapping F5 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 283 Mapping F5 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 284 Mapping F5 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 285 Mapping F5 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 286 für spätere Verwendung
- 287 Mapping F6 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 288 Mapping F6 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 289 Mapping F6 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 290 Mapping F6 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 291 für spätere Verwendung
- 292 Mapping F7 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 293 Mapping F7 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 294 Mapping F7 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 295 Mapping F7 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 296 für spätere Verwendung
- 297 Mapping F8 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 298 Mapping F8 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 299 Mapping F8 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 300 Mapping F8 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 301 für spätere Verwendung
- 302 Mapping F9 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 303 Mapping F9 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 304 Mapping F9 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 305 Mapping F9 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 306 für spätere Verwendung
- 307 Mapping F10 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 308 Mapping F10 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 309 Mapping F10 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 310 Mapping F10 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 311 für spätere Verwendung
- 312 Mapping F11 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 313 Mapping F11 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 314 Mapping F11 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 315 Mapping F11 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 316 für spätere Verwendung
- 317 Mapping F12 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 318 Mapping F12 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 319 Mapping F12 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 320 Mapping F12 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 321 für spätere Verwendung
- 322 Mapping F13 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 323 Mapping F13 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 324 Mapping F13 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 325 Mapping F13 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 326 für spätere Verwendung
- 327 Mapping F14 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 328 Mapping F14 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 329 Mapping F14 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 330 Mapping F14 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 331 für spätere Verwendung
- 332 Mapping F15 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 333 Mapping F15 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 334 Mapping F15 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 335 Mapping F15 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 336 für spätere Verwendung
- 337 Mapping Stand (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 338 Mapping Stand (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 339 Mapping Stand (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 340 Mapping Stand (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 341 für spätere Verwendung
- 342 Mapping Fahrt (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 343 Mapping Fahrt (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 344 Mapping Fahrt (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 345 Mapping Fahrt (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 346 für spätere Verwendung
- 347 Mapping Sens1 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 348 Mapping Sens1 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 349 Mapping Sens1 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 350 Mapping Sens1 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 351 für spätere Verwendung
- 352 Mapping Sens2 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 353 Mapping Sens2 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 354 Mapping Sens2 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 355 Mapping Sens2 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 3565 für spätere Verwendung
- 357 Mapping FL (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 358 Mapping FL (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 359 Mapping FL (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 360 Mapping FL (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 361 für spätere Verwendung
- 362 Mapping F1 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 363 Mapping F1 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 364 Mapping F1 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 365 Mapping F1 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 366 für spätere Verwendung
- 367 Mapping F2 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 368 Mapping F2 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 369 Mapping F2 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 370 Mapping F2 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 371 für spätere Verwendung
- 372 Mapping F3 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 373 Mapping F3 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 374 Mapping F3 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 375 Mapping F3 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 376 für spätere Verwendung
- 377 Mapping F4 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 378 Mapping F4 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 379 Mapping F4 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 380 Mapping F4 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 381 für spätere Verwendung
- 382 Mapping F5 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 383 Mapping F5 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 384 Mapping F5 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 385 Mapping F5 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 386 für spätere Verwendung
- 387 Mapping F6 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 388 Mapping F6 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 389 Mapping F6 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 390 Mapping F6 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 391 für spätere Verwendung
- 392 Mapping F7 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 393 Mapping F7 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 394 Mapping F7 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 395 Mapping F7 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 396 für spätere Verwendung
- 397 Mapping F8 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 398 Mapping F8 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 399 Mapping F8 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 400 Mapping F8 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 401 für spätere Verwendung
- 402 Mapping F9 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 403 Mapping F9 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 404 Mapping F9 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 405 Mapping F9 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 406 für spätere Verwendung
- 407 Mapping F10 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 408 Mapping F10 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 409 Mapping F10 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 410 Mapping F10 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 411 für spätere Verwendung
- 412 Mapping F11 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 413 Mapping F11 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 414 Mapping F11 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 415 Mapping F11 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 416 für spätere Verwendung
- 417 Mapping F12 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 418 Mapping F12 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 419 Mapping F12 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 420 Mapping F12 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 421 für spätere Verwendung
- 422 Mapping F13 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 423 Mapping F13 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 424 Mapping F13 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 425 Mapping F13 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 426 für spätere Verwendung
- 427 Mapping F14 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 428 Mapping F14 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 429 Mapping F14 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 430 Mapping F14 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 431 für spätere Verwendung
- 432 Mapping F15 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 433 Mapping F15 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 434 Mapping F15 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 435 Mapping F15 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 436 für spätere Verwendung
- 437 Mapping Stand (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 438 Mapping Stand (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 439 Mapping Stand (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 440 Mapping Stand (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 441 für spätere Verwendung
- 442 Mapping Fahrt (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 443 Mapping Fahrt (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 444 Mapping Fahrt (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 445 Mapping Fahrt (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 4416 für spätere Verwendung
- 447 Mapping Sens1 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 448 Mapping Sens1 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 449 Mapping Sens1 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 450 Mapping Sens1 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 451 für spätere Verwendung
- 452 Mapping Sens2 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 453 Mapping Sens2 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 454 Mapping Sens2 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 455 Mapping Sens2 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 456 für spätere Verwendung
Montage
Diesel-Lok
Der Decoderträger wird mit der Unterseite und der 14-pol. Steckleiste auf die darunter liegende Anschluss- und Verteilplatine gesteckt.Auf seiner mtc-Schnittstelle wird auf der Oberseite der Decoder eingesteckt.
Kein Decoder für Pufferspeicher !
Lautsprecher(*)
{-article id="1378"}[text]{/article}
Ansicht(*)
| Lautsprecher-Daten | Wert | Bild |
| Ersatzteil# |
|
  |
| Abmessungen/Durchmesser | 28 [mm] | |
| Scheinwiderstand |
|
|
| Leistung | 1W [Watt] | |
| Zubehör | - | |
| Anmerkung | lt. Datenblatt ist die Einheit nur komplett also mit Resonator erhältlich | |
| Ersatz | - | |
| Hinweis(e) | * Je nach Modell und verwendetem Decoder, wurden Lautsprecher mit verschiedenen Kenndaten eingesetzt. | |
Montage(*)
Einheit mit Fx-Decoder
Die Lautsprechereinheit ist in jedem der beiden Triebköpfe vorhanden und im mittleren Bereich verbaut. Sie dient u.a. dazu den Decoder aufzunehmen.Im decoderlosen Triebkopf dient sie nur noch zusätzlich zur Unterlage für die Verkabelungsleitungen zur Kupplungseinheit.
Einheit mit mFx-Decoder
Auch hier dient die Einheit zusätzlich als Montagefläche für die Grundträgereinheit mit der mtc-Schnittstelle.
Anschluss(*)
Der Lautsprecher ist mittels Litzen (meistens weiß oder rot/schwarz) mit dem Soundmodul / Decoderträger verbunden.
Lautsprecher-Berater(*)
Bei Märklin / Trix wurden im Laufe der Jahre unterschiedliche Lautsprechertypen verbaut. Dabei sind demen den mechanischen Kennwerten - Bauart, Abmessungen, etc. - ganz besonders die el. Kenndaten wie - Scheinwiderstand, Leistung, etc. - interessant.Die nachfolgende Übersicht soll eine Einordnung geben.
| Decoder-Typ | Sound-Modul | Scheinwiderstand | Leistung | Bild | Bemerkungen |
| Fx-Decoder | extern | 8/32 Ohm | Verschiedene Größen**. | ||
| Decoder mit externem Soundmodul DVM09 | extern | 32 Ohm | Verschiedene Größen*'. Pic-Decoder und mfx-Decoder möglich. | ||
| mfx-Decoder 1. Gen Basis ESU | integriert | 100* Ohm | Verschiedene Größen*'. wurden nur bis 2004 verwendet, ggf. mit Zusatzwiderstand (siehe unten). | ||
| msD-Decoder 2. Gen. Basis Märklin | integriert | 8 Ohm | Verschiedene Größen**. | ||
| msD3-Decoder | integriert | Verschiedene Ausführungen mit Resonanzgehäuse sowie mit/ohne Mini-Stecker. | |||
 |
* Anfangs kam es bei diesen Lautsprechern zu einer Überlastung bei zu hoch eingestellter Lautstärke in den verwendeten Decodern, wenn gleichzeitig eine zu geringe Bedämpfung des meist offen eingebauten Lautsprechers vorlag. Märklin hat dann empfohlen, in eine Lautsprecherleitung einen Widerstand von 27 ... 47 Ohm einzubauen. | ||||
| Bis auf ganz wenige Ausnahmen wurden alle frei- d.h. nicht gekapselt - eingebaut. Als Resonanzraum diente dann das umgebende Gehäuse. | ** Es gibt Größen in:16, 20, 23, 28mm | ||||
Links(*)
Hier finden Sie einige interessante Links zum Thema Lautsprecher.
- Märklin Übersicht 8-Ohm Lautsprecher
- Reichelt-Elektronik - Übersicht über eine Vielzahl von Kleinlautsprechern
- Leistungsanpassung (Wikipedia)
- Welt-Wissenschaftsredaktion - revolutionäre, neue Lautsprecher-Technologie Im Juni 2018 hat die Redaktion folgenden Beitrag über eine neue Lautsprecher-Technologie veröffentlicht.Es wäre wohl sehr interessant, wenn sich die Modellbahn-Industrie dieser neuen Technologie annehmen würde, sind doch die Lautsprecher sehr oft das schwächste Glied in der Kette.
Sound-Stufe(*)
Zur Wiedergabe der Lokomotivgeräusche ist die Lokomotive - Bauzeit bedingt - mit einem mfx-Decoder der 1. Generation (made by ESU) ausgerüstet. Dort wird das Sound-Endstufen IC-TDA 8541 verwendet. Dieses erzeugt - lt. Datenblatt - bis zu max.1W an einer Impedanz von 8 Ohm[?] bei 5 Volt[V].
Die Ausgangs-Anschlüsse sind
Die Ausgangs-Anschlüsse sind
- auf die mtc-Schnittstelle und
- parallel auch für Decoder mit Kabelanschluss auf zwei PADs der Anlötleiste
Hinweis/e
Derzeit liegen (noch) keine Daten vor -Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
Tuning
{-article id='2666'}[text]{/article}BR=br602Br-Variable (br602) nicht belegt/auswertbar oder ungültig !
Beleuchtung(*)
{-article id="2924"}[text]{/article}{-article id="20"}[text]{/article}
Die Einheit selbst, wird mittels zweier kleiner Kunststoff-Schnapper im Fahrzeugboden eingeklipst und damit fixiert.Bein Ein-/Ausbau der Einheit bitte vorsichtig vorgehen, da die Rastnasen schnell brechen können.
Damit die Funktion auch am rückwärtigen Triebkopf funktioniert, sind die Steuerleitungen für das Stirnlicht - aus dem Triebkopf mit Decoder - über die interne Wagen Kupplungen durch den ganzen Zug gezogen.
Stirnlicht/er
Platine/n
Hidden text ! / ***ADMIN-View only !***
maetrx-bel-stili-lok-brvt11.5-308438-wrapmaetrx-bel-stili-br60x-wrapecho "maetrx-bel-stili-lok-' .$br .'-' .$belpcb .'-wrap"}';!!! *** Keine referenzierloknoten Bilder Snippet-Variable möglich !Ansicht
{-article 2417}[text]{/article}
| Märklin / Trix Stirnlicht-Beleuchtungsplatine des Triebzuges VT 11.5 / VT 60x der DB [37605, ff.] |
|
{-article 2416}[text]{/article}
|
|||||
| ET#: 308427 - VO020424C | ||||||
Info
Allgemeines
Die Beleuchtungseinheit ist eine Kombination einen LED-Trägers mit aufgebondeten - ohne eigenes Gehäuse - versehenen LEDs (ge/rt) oder später (ww/rt). Der Träger besteht aus einer kleinen, sehr dünnen Leiterplatte (Dicke ca. 0,5mm).
Damit die LED-Substrate zum
Damit die LED-Substrate zum
- einen geschützt und
- zum Anderen das Licht besser focussiert wird,
LED-Farbe
Anfänglich wurden die Modelle (37605, 37606, 37609) noch mit gelben LEDs gefertigt.Bei späteren Modellen wurden dann - im Zuge der allgemeinen Umstellung bei allen Modellen - warm-weisse LEDs verbaut.
Erzeugung der Versorgungsspannung
Die für die Wagen- und Stirnlicht-Beleuchtung notwendige Betriebspannung wird - innerhalb des Zuges - nicht über eine eigene Verbindungsleitung übertragen, sondern mittels einer sogn. Phantom-Speiseschaltung über die beiden Leitungen für die Richtungssignale übertragen.An jedem Verbraucher wird die Speisespannung - zum Betrieb der Beleuchtungen - über zwei Dioden aus den beiden Signalleitungen ausgekoppelt und dann im Wagen eigenständig weiter geführt.
Dieser Schaltungstrick wurde in diesem Zug zum ersten Mal angewendet und später dann in vielen anderen Modellen wiederholt.
Dieser Schaltungstrick wurde in diesem Zug zum ersten Mal angewendet und später dann in vielen anderen Modellen wiederholt.
Pläne
Anschlüsse
Derzeit liegen (noch) keine Daten vor -Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
Schaltplan
Derzeit liegen (noch) keine Daten vor -Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
Bestückungsplan
Derzeit liegen (noch) keine Daten vor -Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
Lageplan
Derzeit liegen (noch) keine Daten vor -Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
Merkmale
Die für die Wagen- und Stirnlicht-Beleuchtung notwendige Betriebspannung wird - innerhalb des Zuges - nicht über eine eigene Verbindungsleitung übertragen, sondern mittels einer sogn. Phantom-Speiseschaltung über die beiden Leitungen für die Richtungssignale übertragen.An jedem Verbraucher wird die Speisespannung - zum Betrieb der Beleuchtungen - über zwei Dioden aus den beiden Signalleitungen ausgekoppelt und dann im Wagen eigenständig weiter geführt.
Dieser Schaltungstrick wurde in diesem Zug zum ersten Mal angewendet und später dann in vielen anderen Modellen wiederholt.
Dieser Schaltungstrick wurde in diesem Zug zum ersten Mal angewendet und später dann in vielen anderen Modellen wiederholt.
Montage
Die Einheit selbst, wird mittels zweier kleiner Kunststoff-Schnapper im Fahrzeugboden eingeklipst und damit fixiert.Bein Ein-/Ausbau der Einheit bitte vorsichtig vorgehen, da die Rastnasen schnell brechen können.Tuning
Für die Umrüstung der Stirnbeleuchtung stehen drei Möglichkeiten zur Verfügung:
Bei 1. und 2. müssen auch die LED-Strombegrenzungs-Widerstände angepasst werden. Diese befinden sich auf der Decoderplatine(37605, 37609 [Rx,Ry]) bzw. des Decoderträger (37606 [R7,R8]).Auch müssen die roten LEDs getauscht werden, da die Originalen erfahrungsgemäß das Basteln nicht überleben.
Austausch der gelben LED-Platinen gegen solche, die werkseitig bereits mit warm-weißen LEDs bestückt sind.
Dazu benötigt man die Platinen, die bei den Zügen [37603, 37604, 37607, etc.] verwendet werden. Lt. Ersatzteilblatt ist das [E162944]. Der Preis ist mit 18€ (Stand:; Jan.2024) sicher nicht ganz ohne.
- Austausch der LEDs auf den originalen LED-Platinen Nur für denjenigen machbar, der sich das zutraut.
- Tauschen der LED-Platinen gegen selbstgemachte. Gaaaanz hohe Schule, also nur für denjenigen machbar, die das dazu benötigte Wissen und die notwendige Erfahrung besitzen.
Bei 1. und 2. müssen auch die LED-Strombegrenzungs-Widerstände angepasst werden. Diese befinden sich auf der Decoderplatine(37605, 37609 [Rx,Ry]) bzw. des Decoderträger (37606 [R7,R8]).Auch müssen die roten LEDs getauscht werden, da die Originalen erfahrungsgemäß das Basteln nicht überleben.
Steuerung
HGH-art-trace: {-tab-tab-acc-1024-stl title="Steuerung(*)
Bei dem Triebzug ist die digitale "Standard-Lichtschaltung" implementiert. D.h. es wird über eine Decoderfunktion[F0]
das Stirnlicht
- am Zuganfang und
- das zugehörige Schlusslicht am Zugende
- Das Stirnlicht wechselt dabei mit der Wahl der Fahrtrichtung.
Damit die Funktion auch am rückwärtigen Triebkopf funktioniert, sind die Steuerleitungen für das Stirnlicht - aus dem Triebkopf mit Decoder - über die interne Wagen Kupplungen durch den ganzen Zug gezogen.
Wagen(*)
Innenbeleuchtung
{-article id="2419"}[text]{/article}
| Märklin/Trix Wagen-Beleuchtungsplatine des Triebzuges VT 11.5 / VT 60x der DB |
|
|
|||||
| ET#: 306597 - IK020416A | ||||||
Tischlampen-SpeiseWagen
{-article id="2448"}[text]{/article}
| Märklin/Trix Tischlampen-Beleuchtungsplatine des Speisewagens im Triebzug VT 11.5 / VT 60x der DB |
|
{-article id="2447"}[text]{/article}
|
|||||
| ET#: 306597 - IK020425A | ||||||
weitere Beleuchtungen(*)
Zug-Innenbeleuchtung(*)
Der Zug ist serienmäßig mit einer Innenbeleuchtung der Wagen ausgerüstet. Im Speisewagen sind zusätzlich auch die Tischlampen beleuchtet.Die Steuerung erfolgt über den Triebkopf in dem der Decoder verbaut ist.Die Stromversorgung erfolgt ebenfalls über den Lokdecoder, Mittels einer Phantomspeisung wird sie über zwei Leitungen, die durch den ganzen Zug verlaufen, in jedem Wagen mit Hilfe von Auskoppeldioden erzeugt.
Hinweis
Derzeit liegen (noch) keine Daten vor -Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
Tuning
Derzeit liegen (noch) keine Daten vor -Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
Downloads(*)
';{-snippet alias="onlyForRegUsers|Download"}{-pub}{-article301"}[text]{/article}{/pub}
content of Downloads not displayed yet.
Motor(*)
Ansicht
Der Motor zeichnet sich aus durch:
- eine kompakte Bauform
- ein kräfiges Drehmoment
- guten Gleichlauf bei kleineren Stromunterbrechungen durch die Motorregelung des Digitaldecoders
- gute Regelbarkeit
Infos
In Lokomotiven mit Drehgestellmotor verbaute man bei Märklin / Trix bis ca. 2016 für digitalen Betrieb Gleichstrommotore auf Basis des Drehgestellantriebs in den Lokomotiven. Später ging man dann auf C-Sinus Antriebe über.Mit der späteren Änderung des Antriebkonzeptes auf das Mittelmotor-Prinzip, dass mit zwei angetriebenen Drehgestellen aufwartete, wurden dann reine DC-Motore eingeführtAntrieb/Regelung
Die Regelung des Motors wird komplett von der Elektronik / vom Decoder übernommen. Dazu wird die Gegen-EMK - also die Spannung die der sich drehende Motor zurückgibt, wenn er einen kurzen Moment nicht angetrieben wird (Generator) - ausgewertet und - die Drehzahl entsprechend der Sollvorgabe - ggf. nachgeregelt.Die Sollvorgabe kann durch die dafür vorgesehenen CVs ihres Decoders beeinflusst werden. Nähere Details dazu finden sie in der Decoder-Anleitung bzw. auf den Supportseiten ihres Decoderherstellers.
Merkmale
Antriebe auf Basis des Standard-Drehgestells müssen mit neuen Komponenten wie:
- 5-pol. Anker
- einem Feldmagneten als Polbügel in verschiedenen Bauformen und
- einem neuem Motorschild in unterschiedlichen Motor-Baufomen für:
- Trommelkollektor-Motor (DCM / TKM)
- Kleiner Scheibenkollektor-Motor (SFCM / KSKM)
- Großer Scheibenkollektor-Motor (LFCM / GSKM)
- Sehr großer Scheibenkollektor-Motor (VLFCM / SGSKM)
Montage
(DC)Motor=dc-hla5-dcmDie Decoderplatine wird im Fahrwerksträger am vorhandenen Montagesteg - wie abgebildet - in einer Kunststoffhalterung fixiert.
Entstörung
Grundsätzliche Überlegungen zur Entstörung
Grundsätzlich unterscheiden wir bei Lokomotiven unterschiedliche, mögliche Störquellen wie:
Grundsätzlich gelten folgende Hinweise:
- Schleifer,
- Motor,
- etc.
- Störungsauswirkungen Die Störungen können in digitalen Modellbahn-Systemen z.B. zu unvorhergesehenen Effekten - wie Nichtsteuerbarkeit der Lokomotiven, unkontrollierte Steuerung anderer Lokomotiven, Signale, etc. führen.Ein weiterer Teil der Störungen kann sich z.B. aber auch auf den Funkempfang auswirken. Wegen der Breitbandigkeit, können dabei auch andere Frequenzbereiche - z.B. solche für sensible Bereiche/Dienste wie Herzschrittmacher, Flugfunk, etc. - betroffen sein.
- Maßnahmen Zur Minimierung der Störungen sind seitens des Produkt-Herstellers verschiedene Maßnahmen - nach der EMV - Richtlinie - vorzusehen: Dazu gehören z.B. Drosselspulen und Kondensatoren - teils in komplexer Anordnung und auch besondere Abschirmungen.
Grundsätzlich gelten folgende Hinweise:
- vorhandene Entstörbauteile
- dürfen nie ausgebaut werden und
- müssen immer so nah wie möglich an der Störquelle verbaut sein, damit eine Antennenwirkung über ggf. vorhandene Anschlussleitungen minimiert wird.
Entstörmaßnahmen im Detail
Für den Betrieb moderner Digital-Decoder mit Motorregelung, wird meistens ein Gleichstrom-Motor eingesetzt Dieser ist besser regelbar und somit zwingend erforderlich. Für den märklin-typischen Allstrom-Standardmotor im Drehgestell, muss dazu der vorhandene Motor umgebaut werden.
-
- Schleiferentstörung
Zur Vermeidung von Störungen (Spannungsspitzen, etc.) wird oft eine Drossel [ge/vi/sw/ = 4/7/100 = 47] µH - direkt in die Schleiferleitung eingelötet.Die Drossel ist jedoch nicht immer eingebaut.
- Motorentstörung
Zur Minimierung der unvermeidlichen Störungen durch das Bürstenfeuer am rotierenden Motoranker, wird ein sogn. Phi-Filter eingesetzt. Dieses besteht aus zwei Drosselspulen in den Motorzuleitungen und einem Kondensator zwischen den Motoranschlüssen.
- Schleiferentstörung
sonst. Dokus
Derzeit liegen (noch) keine Daten vor -Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
el. Kupplung(*)
Info
Der Triebzug ist mit mehrpoligen, el. Kupplungen ausgestattet. Diese dienen dazu - neben der mechanischen Kupplung - die verschiedenen Funktionalitäten wie:
- Wagen-Innenbeleuchtung
- Innenbeleuchtung + Stirnlichter an den Triebköpfen
- Führerstandsbeleuchtung im Trieb-/Steuerkopf
- und die Schleiferumschaltung
- Sound-Übertragung in den zweiten Triebkopf [VT11.5]
- sowie ggf. sonstige Beleuchtungen [Northlander]
Ansicht/en
In diesem Triebzug werden die folgenden Komponenten verwendet
Kupplungsdeichseln - 5 polig in Buchse/-Stecker- Ausführung [E214980 / E239830]
An den Triebköpfen-/Wagen-enden befinden sich am Ende ein-/beidseitig je eine 10-pol. el. Kupplungsdeichsel, die - nach der NEM-Spezikation - in einer Kullisse geführt wird.Die el. Verbindung zu den Platinen erfolgt über Litzenkabel.
Montage
Kupplungsdeichsel mit Kuppelung
Die Bilder zeigen die eingebaute Kupplungsdeichsel im Fahrwerksträger.
Hinweis/e
Derzeit liegen (noch) keine Daten vor -Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
Stromabnahme/Entstörung(*)
Schleifer
Die Märklin-Lokomotive ist mit einem unterschraubbaren, 62mm langen Mittelschleifer ET#: E206370 mit (un)gelochter Schleiferauflage ausgerüstet,Schleifer-Umschaltung(*)
Der Zug bzw. die Lok ist mit einer Schleiferumschaltung [SLU] zwischen Lok und Steuerwagen ausgestattet. Damit erreicht man ein punktgenaues Anhalten des Wendezugs vor Signalen in beiden Richtungen.Dabei werden wechselseitig der Schleifer der Lok und der des Steuerwagens über eine Leitung geschaltet, die durch den ganzen Zug - Lok und Wagen - geführt wird. Die Umschaltung erfolgt über den Richtungswechsel bei der Lok.Technisch wird die Durchleitung über el. leitende Kupplungen zwischen Lok und Wagen/Steuerwagen realisiert. Dazu erfolgt über eine 1-pol. Verbindung der abgesetzte Schleifer mit der Steuerung der SLU, die dann vom eingebauten Decoder bzw. dessen ext. Beschaltung übernommen wird..
Wird der Zugverband getrennt, während die Stromaufnahme gerade über den Steuerwagenschleifer erfolgt, kann die Lok nicht mehr alleine genutzt werden, da ihr eigener Schleifer ja gerade abgeschaltet ist. In diesem Fall ist der meistens vorhandene Jumper zur Abschaltung der Schleiferumschaltung entsprechend zu setzen. Näheres dazu findet man in der Betriebsdokumentatiuon.
Wird der Zugverband getrennt, während die Stromaufnahme gerade über den Steuerwagenschleifer erfolgt, kann die Lok nicht mehr alleine genutzt werden, da ihr eigener Schleifer ja gerade abgeschaltet ist. In diesem Fall ist der meistens vorhandene Jumper zur Abschaltung der Schleiferumschaltung entsprechend zu setzen. Näheres dazu findet man in der Betriebsdokumentatiuon.
Verdrahtung / Montage
{-article id="-599"}[text]{/article}
Der Schleifer wird in jedem Triebkopf unterhalb des vorderen Drehgestells eingeklipst.
In der Drehgestellabdeckung befindet sich noch eine kleine Kontaktklemme ET#: E214280, an der der Schleiferdraht - der zur Platine führt - von innen angelötet ist. Diese Klemme ermöglicht einen lötfreien Schleifertausch.
diesel-lok
Der Schleifer wird in jedem Triebkopf unterhalb des vorderen Drehgestells eingeklipst.In der Drehgestellabdeckung befindet sich noch eine kleine Kontaktklemme ET#: E214280, an der der Schleiferdraht - der zur Platine führt - von innen angelötet ist. Diese Klemme ermöglicht einen lötfreien Schleifertausch.Entstörung
Info
Grundsätzlich unterscheiden wir bei Lokomotiven unterschiedliche, mögliche Störquellen wie:
- Schleifer,
- Motor,
- etc.
Allgemein
Da es beim Betrieb der Lok - durch Funkenbildung am Schleifer und Motor - zu breitbandige Störungen, die heute unter "Elektro-Smog" eingeordnet werden - kommen kann, ist eine Entstörung dringend geraten.
Grundsätzlich gelten folgende Hinweise:
- Störungsauswirkungen Die Störungen können in digitalen Modellbahn-Systemen z.B. zu unvorhergesehenen Effekten - wie Nichtsteuerbarkeit der Lokomotiven, unkontrollierte Steuerung anderer Lokomotiven, Signale, etc. führen.Ein weiterer Teil der Störungen kann sich z.B. aber auch auf den Funkempfang auswirken. Wegen der Breitbandigkeit, können dabei auch andere Frequenzbereiche - z.B. solche für sensible Bereiche/Dienste wie Herzschrittmacher, Flugfunk, etc. - betroffen sein.
- Maßnahmen Zur Minimierung der Störungen sind seitens des Produkt-Herstellers verschiedene Maßnahmen - nach der EMV - Richtlinie - vorzusehen: Dazu gehören z.B. Drosselspulen und Kondensatoren - teils in komplexer Anordnung und auch besondere Abschirmungen.
Grundsätzlich gelten folgende Hinweise:
- vorhandene Entstörbauteile
- dürfen nie ausgebaut werden und
- müssen immer so nah wie möglich an der Störquelle verbaut sein, damit eine Antennenwirkung über ggf. vorhandene Anschlussleitungen minimiert wird.
Details-Schleifer
In manchen Lokomotiven baut Märklin/Trix Bauteile zur Entstörung der Schleiferzuleitungen ein.
Eine Längsdrossel in die Schleiferzuleitung zum Decoder - bei Trix wird systembedingt in jede der beiden Radschleiferleitungen eine verbaut - bedämpft Störsignale , die das Digitalsignal überlagern können und damit Störungen bei der Kommunikation zwischen Decoder und Steuergerät (Stichwort: "Geisterlok") verursachen können.
Da Modellbahn-Lokomotiven mit Schleifern und Motore ausgerüstet sind, treten im Betrieb unterschiedliche Störsignale auf.. Am Motor werden sie i.d.R. durch ein Phi(?)-Filter aus 2 Induktivitäten und biszu drei Kondensatoren bedämpft.Die Störsignale an den Schleifern der Lok, müssen anders behandelt werden. Speziell bei Märklin-Loks mit dem Mittelschleifer können Störungen durch schlechte Kontaktgabe entstehen.Diese werden meistens durch eine sogn. Längsdrossel bedämpft. Dabei handelt es sich im elektrischen Sinn um eine Induktivität (Spule). Es gibt sie in verschiedenen Bauausführungen.
Längsdrossel (verwendet bei digitalen Lokomotiven)
UKW-Drossel (verwendet bei analogen Lokomotiven)
Gleichtakt-FilterDetails-Motor
Allgemeines
Beim Betrieb eines Elektromotors entstehen durch die Wechselwirkungen der Stromumkehrung in den Motorspulen teils hohe Störspannungen, die sich durch ein Funkenfeuer am Kommutator zeigen. Diese Funken erzeugen eine hochfrequente Störstrahlung, die z.B. Funksignale beeinflussen kann.Auch die Ansteuerung des Motors mit elektronischen Komponenten kann dabei beeinflußt / gestört werden. Somit ist es zwingend erforderlich die Störeffekte zu minimieren.Diese werden durch eine Beschaltung der Störstelle mittels geeigneter Entstörmittel weitgehend beseitigt. Man verwendet dazu Drosseln in den Motorzuleitungen und Kondensatoren rund um den eigentlichen Motor. Mehr Details dazu finden sie hier.
- Bauteile:
Kondensatoren
Dazu werden i.d.R. Keramik-Varianten verwendet. Die Werte alle Kondensatoren belaufen sich auf je 1 .. 10nF. Die Spannungsfestigkeit sollte mindestens 50V betragen.
- Längsdrossel
In den Anschlussleitungen zum Motor, werden sogn. Längsdrosseln eingesetzt. Märklin verwendet dazu oft eine Bauart, die ähnlich einem Widerstand mit zwei Anschlussdrähten versehen ist. Der Wert liegt bei 3,9 - 4,7 µH.
-
GleichtaktfilterMit Hilfe eines solchen Filters, werden Störungen auf den Motor-Leitungen durch ein gegengerichtetes, Magnetfeld unterdrückt. Oftmals kann sogar der Kondensator weggelassen werden.
- Fx-Decoder [Bauart 6090x (x=1...5)] Motoransteuerung
mit 5-pol. Anker (HLA)
Dabei werden Kondensatoren verwendet, die zum einen direkt über dem Kommutator und zum Anderen gegen das Gehäuse geschaltet sind.
- Motor mit 3-pol.Anker + Hamo-Polbügel Dazu wird lediglich der Stator umgebaut und durch einen sogn. Hamo-Polbügel ersetzt. - je nach Motortyp gibt es dazu verschieden Ausführungen. Das Motorschild, der 3-pol-Anker und sonstige Komponenten bleiben allerdings erhalten.Die am Motorschild angebrachten "äußeren" Entstörkondensatoren müssen ggf. entfernt werden - sonst kann es sein, dass die Regelungssignale für den Digitaldecoder verfälscht werden.
- mfx-Decoder
Motoransteuerung mit Längsdrosseln
Hier findet man oft ein Filter, bei dem die Ableit-Kondensatoren zur Gehäusemasse entfernt werden müssen.
Motoransteuerung mit Gleichtakt-Filter
Mit Hilfe eines solchen Filters, werden Störungen auf den Motor-Leitungen durch ein gegengerichtetes, Magnetfeld unterdrückt. Oftmals wird sogar der Kondensator weggelassen.
- Motor mit 5-pol. Anker (HLA)
Dazu wird der komplette Stator, Anker und das Motorschild gegen die neu benötigten Komponenten (Polbügel, 5-pol. Anker, Motorschild und Bürsten), ausgetauscht. Das Motorschild ist zusätzlich mit Entstörkomponenten (Kondensatoren) ausgestattet und die Motoranschlußleitungen bekommen noch zusätzliche "Längsdrosseln".
- Motor mit 3-pol.Anker + Hamo-Polbügel
Dazu wird lediglich der Stator umgebaut und durch einen sogn. Hamo-Polbügel ersetzt. - je nach Motortyp gibt es dazu verschieden Ausführungen. Das Motorschild, der 3-pol-Anker und sonstige Komponenten bleiben allerdings erhalten.Die am Motorschild angebrachten "äußeren" Entstörkondensatoren müssen ggf. entfernt werden - sonst kann es sein, dass die Regelungssignale für den Digitaldecoder verfälscht werden.Die Motoranschlußleitungen bekommen noch zusätzliche die erforderlichenen "Längsdrosseln".
Damit ist der neue Motor ausreichend gegen von ihm ausgehende Funkstörungen und Spannungsspitzen geschützt.
Das Bild zeigt eine mit einem Hamo-Magneten umgebaute, ehemals analoge Lokomotive [V100/BR211]. Die "äußeren" Kondensatoren sind entfernt und die Drosseln in den Motoranschlußleitungen sind eingebaut.Bild-Ursprung: alte-modellbahnen.xobor.de
Schleifer Umbau-Übersicht
Im Stummiforum fand ich diesen sehr interessanten Beitrag zum Theme Schleifer, den ich hier verlinken möchte: https://www.stummiforum.de/viewtopic.php?t=55685
/
Schleifer-Übersicht
Bei Märklin werden - bedingt durch das Mittelleiter-Gleissystem - bei Lokomotiven und Wagen seit je her Mittelschleifer eingesetzt. Sie unterscheiden sich durch ihre Bau-Montageform, Länge und Ausführung der Schleifauflage. Die nachfolgende Zusamenstellung gibt eine kleine Übersicht.Alle Angaben ohne Gewähr!
Lokomotiven
Märklin
Zusammenstellung nicht vollständig - wird laufend ergänzt.
| Artikel# | Bild | Aus-führ-ung | Kabel | Schleif-Auflage | Länge [mm] | Montage | Bemer-kungen | Ver-wendung | |
| Art | im Drehgestell | ||||||||
| 7185 |  |
unsym.Loch-schleifer | ohne | mit Loch | 62 | Schrau-be | Nachfolge: E214530 | ||
| 7175 |  |
sym.Loch-schleifer | ohne | mit Loch | 42 | Schrau-be | |||
| 7165 |  |
unsym.Loch-schleifer | ohne | mit Loch | 70 | Schrau-be | |||
| 7164 |  |
sym.Loch-schleifer | ohne | mit Loch | 50 | Schrau-be | fehlt noch | Aufnahme mit gerundeten EndenSchraube: E756090; Senkschraube M2x7 | z.B. BR18.1, wüC/K , Re 460, BR17 ... S10 |
| 7113 |  |
unsym.Loch-schleifer | ohne | mit Loch | Schrau-be | ||||
| E103264 |  |
sym.Flüster-schleifer | ohne | glatt | 50 | Clip | z.B. BR798 | ||
| E127301 |  |
sym.Flüster-schleifer | ohne | glatt | 50 | Schrau-be | Unter der Lok mittels Grobgewinde-Schraube und Montageplatte | Aufnahme mit gerundeten EndenSchraube und Montageplatte nicht gelistet | Abbildung in ET-Blatt falsch !z.B. BR65 |
| E128239 |  |
sym.Flüster-schleifer | ohne | glatt | Clip | fehlt noch | breite 4-Clip-Aufnahme mit gerundeten Enden | z.B. VT10 | |
| E138079 |  |
sym.Flüster-schleifer | ohne | glatt | Clip | geänderte Aufhängung der Schleiferfäche mit breiter 4-pol. Clip-Aufnahme | diverse Loko-motiven | ||
| E141133 |  |
sym.Flüster-schleifer | ohne | glatt | Clip | geänderte Aufhängung der Schleiferfäche mit schmaler 4-pol. Clip-Aufnahme | diverse Loko-motiven | ||
| E206370 |  |
sym.Flüster-schleifer | ohne | glatt | 51 | Clip |  |
breite, lange 4-Clip-Aufnahme mit gerundeten Enden | z.B. BR21x |
| 282510 |  |
sym.Steck-schleifer | mit Steck-stange | Steck | alte Version: Benötigt eine entsprechende Aufnahme | Aufnahme mit gerundeten Endenmit Kontaktstange | z.B. wüC, BR18.1 | ||
| E212448 |  |
sym.Loch-schleifer | ohne | mitLoch | ? | mitSchrau-be | fehlt noch | Aufnahme mit gerundeten EndenSchraube: E786790 Senkschraube M2x4,6 | z.B. BR59, wüC, wüK |
| E214530 |  |
sym.Loch-schleifer | ohne | mitLoch | 62 | mitSchrau-be | Aufnahme mit gerundeten EndenSchraube: E786790 Senkschraube M2x4,6Nachfolger von 7185 | E44 [34440 / 37440] | |
| E225647 |  |
sym.Flüster-schleifer | ohne | glatt | ? | Clip |  |
schmale, kurze4-Clip-Aufnahme mit gerundeten Enden | z.B. BR38(neu) |
| E280270 |  |
sym.Flüster-schleifer | ohne | glatt | ? | Clip | fehlt noch | Aufnahme mit gerundeten Enden | z.B. BR42 |
| E306328 |  |
sym.Flüster-schleifer | ohne | glatt | 50 | Clip | fehlt noch | Aufnahme mit gerundeten Enden und schmaler Cklip-Aufnahme | E75 |
| E461190 |  |
ohne | mitLoch | Clip | auf Montagesockel | ET194, LAG Triebwagen | |||
Trix
Zusammenstellung nicht vollständig - wird laufend ergänzt.
| Artikel# | Bild | Aus-führ-ung | Kabel | Schleif-Auflage | Länge [mm] | Montage | Bemer-kungen | Ver-wendung | |
| Art | im Drehgestell | ||||||||
| 314939 |  |
sym.Radschleifer | ohne | seitl. Rad-Innen-Fläche | 42 ???? | Clip | ja | Nachfolge: E314939 | |
Wagen
Zusammenstellung nicht vollständig - wird laufend ergänzt.
| Artikel# | Bild | Aus-führ-ung | Kabel | Auflage | Länge [mm] | Montage | Bemerk-ungen | Ver-wen-dung | |
| Art | im Drehgestell | ||||||||
| E147251 | folgt | 43252 | |||||||
| E103751 |  |
sym.Loch-schleifer | mit Lötan-schluss | mitLoch | 50 | Dreh-zapfen | z.B. 43279 | ||
| E201495 |  |
sym.Loch-schleifer | ohne | mit Loch | 42 | Clip |  |
2 ClipAufnahme mit gerundeten Enden | z..B. KranwagenGoliath |
| E205229 |  |
stark asym.Loch-schleifer | mit Stecker | mit Loch | 41 | Dreh-zapfen |  |
Nachfolge-modell E263109 | UIC-X Wagen1:93,54330873406 |
| E227560 |  |
leichtasym.Loch-schleifer | mit Stecker | mit Loch | 50 | Dreh-zapfen |  |
Wie E414940,nur mit Stecker am Kabelende | ? |
| E214438 | |
asym.Loch-schleifer | mit Lötan-schluss | mit Loch | 50 | Dreh-zapfen |  |
baul. identisch mit E103751? | Behelfsgepäck-wagen z.B.43986, 43992, 49962 |
| E263109 |  |
stark asym.Flüster-schleifer | mit Lötan-schluss | ohne Loch | 41 | Dreh-zapfen |  |
Vorläufer-rmodell E205229 | UIC-X Wagen1:93,5 |
| E272347 | fehlt leider aber ähnlich wie | sym.Flüster-schleifer | mit Lötan-schluss | glatt | 50 | Dreh-zapfen |  |
Vorläufer-rmodell E214438 | z.B. Wagenset 42265 |
| E414940 | |
leichtasym.Loch-schleifer | mit Lötan-schluss | mit Loch | 50 | Dreh-zapfen | |
Pwagen älterer Bauart (z.B. 4411) mit Kunststoff-gehäuse 1:100 | |
| E418100 |  |
leichtasym.Flüster-schleifer | mit Lötan-schluss | ohne Loch | 50 | Dreh-zapfen | 73404 | ||
| E46667286 |  |
federnder Schleifer | ohne | ohne Loch | 42 | Schiebe-lager |  |
Spezialschleifer von Trix-Express.Wird aber auch bei einigen Märklin-Wagen verwendet. | |
Grundträger, Fahrwerk & Gehäuse
Info
Der gesamte Triebzug ist weitgehend aus Metall (Zink-Druckguss) gfefertigt.Das gelang aber nur, dass man hochpräzise Maschinen dazu einsetzte.Märklin war sehr stolz darauf, dass das damals gelungen war.Durch das enorme Gewicht des Gesamtzuges, gerade auch in der Verlängerung mit der ebenfalls erschienen Ergänzungspackung, wurde technisch verschiedene Features aufgelegt:
- So bekamm der Zug einen Doppelantrieg (in jedem Triebkopf ein Motor)
- Die Antriebsmotoren wurden kugelgelagert
Grundträger
---- Diesel-Lok ----
Fahrwerk
{-snippet alias="php-script-vars-global"}
---- Diesel-Lok ----
{-snippet alias="php-script-vars-global"}Aufbau
Gehäuse
Info
Außen
Info
Front
--- Diesel-Lok ---
Seite
Einstieg
Triebkopfseite(*)
Br-Variable (br602) nicht belegt/auswertbar oder ungültig !
Maschinenraum-Fenster(*)
Br-Variable (br602) nicht belegt/auswertbar oder ungültig !
Dach(*)
Das Dach der Triebköpfe ist von verschiedenen Ausbauten geprägt. Dazu zählen:
- Entlüfterhauben
- Ventilatoren
- und der Abgasauslass
- Buckel auf der Gehäusefront (nur bei BR602)
BR601 (ex. VT11.5)
BR602
{-article id="9999"}[text]{/article}
Innen
Hidden text ! / ***ADMIN-View only !***
KommentrarInfo |
Führerstand
Br-Variable (br602) nicht belegt/auswertbar oder ungültig !
Maschinenraum(*)
Dach(innen)
Br-Variable (br602) nicht belegt/auswertbar oder ungültig !
Gehäuse öffnen/abheben
Bitte beachten Sie dazu die bebilderten Hinweise in der Betriebsanleitung
Bauartunterschiede
Info
Unterschied BR602 / BR601Dieser Zug - die Baureihe 602 - besaß im Original einen Gasturbinenantrieb, um die gestiegenen Beförderungsleistungen besser bewälltigen zu können. Das Märklin-Modell gibt den Zug weitgehend detailgetreu wieder. Auch zu diesem Zug gibt es ein Ergänzungsset 43116 mit 3 Wagen ( 2 Abteilwagen und 1 Barwagen). Das Modell ist optisch weitgehend sehr ansprechend und trotz einiger kleiner Mängel gut gelungen. Es ist ein wirklich gutes, überarbeitete sModell entstanden.Geändert wurden dabei:
- die Frontpartie
- die Tankeinfüllstutzen (vorne/hinten) an den Triebkopf-Seitenwänden (links/rechts)
- der Abgas-Auslaß
- die geänderte Dach-Lüfteranordnung
- die weitgehend freie Sicht in die Innenbereiche der Betriebsabteile der Motorwagen.
- So ist z.B. der Lufteinlass auf der Fronthaube vorne geschlossen, obwohl das beim Original anders war.
- Die Beleuchtung hat immer noch die gleichen Nachteile wie beim 37605.
- Auch die Probleme mit der Wagen-Inneneinrichtung wurde nicht geändert.
- Eine Führerstandsbeleuchtung ist weiterhin nicht vorhanden.
Details
Die Triebzüge der Baureihe 601 und 602 weisen sehr viele Gemeinsamkeiten auf. Einige Unterschied bestehen allerdings doch.
| ???? | BR601 (ex.VT11.5) | BR602 - Gasturbine | Bemerkungen |
| Gehäuse: Triebkopf: Logo |  |
 |
in Epoche III als TEE
in Epoche IV als InterCity
|
| Gehäuse: Triebkopf: Lufteinlass |  |
 |
Wegen des großen Bedarfs an Frischluft, wurden die Lufteinlässe an der BR602 deutlich vergrößert. |
| Gehäuse: Triebkopf: Abdeckung |  |
 |
Beim 601er ist die Motorhaube glatt. Beim 602er befindet sich eine Ausbeulung oben auf dem Triebwerkskopf. Wohl um mehr Platz für die Gasturbine zu bekommen. |
| Gehäuse: Triebkopf: Auspuff |  |
 |
Gegenüber der 601er mit dem rundlicheren Auspuff-Verkleidung ist diese beim 602er mehr keilförmiger, also etwas windschnittiger. |
| Antrieb: Motor |  |
 |
Der Motor ist beim 601er [37605] kugelgelagert, alle späteren Modelle (auch die der BR601) hatten eine normale Lagerung. |
Außen-Beleuchtung
Stirnlicht/er
Die Stirnlicht-LEDs wurden werksseitig noch in gelber Ausführung verbaut.
Der Triebzu ist an jedem Triebkopf mit einem kominatorischen A-/SchlussLicht ausgestattet- Bei Vorwärtsfaht leuchtet das A-Licht
- am Zuganfang und
- das zugehörige Schlusslicht am Zugende
- Bei Rückwärtsfahrt ist genau anders herum.
- Das Stirnlicht wechselt dabei mit der Wahl der Fahrtrichtung.
Lichtwechsel
digital gesteuerter Lichtwechsel std-arDie Lokomotive ist mit einem "3L/2L" Standart-Lichtwechsel ausgestattet.Dieser ist über die Decoderfunktion F0 digital gesteuert. Dabei wird neben dem 3L-Stirnlicht(ws) an der Lokfront, wechselseitig auch das 2L"-Stirnlicht(rt) geschaltet.Die Helligkeit ist dabei unabhängig von der aktuellen Geschwindigkeit.
Lw=std-ar
Kupplung
Allgemein
Das Fahrzeug ist mit den Kurzkupplungen versehen, wie sie seit geraumer Zeit von Märklin/Trix verbaut werden.Diese Kupplungen besitzen eine Steckaufnahme und einen Kurzkupplungskopf. Die Steckaufnahme wird in einen sogn. NEM-Schacht gesteckt. Dieser kann verschiedenartig geführt werden.
- mit Kulissenführung Ermöglicht eine saubere Führung, speziell in Kurven und anspruchsvollen Gleisfiguren.
- mit Drehpunktführung Eine einfachere Variante, die oft bei gerinen Platzverhältnissen gewählt wird.
Ausführung
Triebkopf: Vorne
Triebkopf: Hinten
An der Rückseite der Triebköpfe sind jeweils eine 10-pol., el. leitende Kupplung angebracht.
Diese ermöglicht die komplette el. Verkabelung zwichen dem vorderen und hinteren Triebkopf.
Die Kupplungen können ineinandergeschoben werden und rasten dann ein.Sie sind beidseitig in einem federnden Faltenbalg eingesetzt, der im gekuppelten Zustand einen nahzu geschlossenen Übergang erzeugt.
Die 10-pol. Verbindung wird auch durch alle Wagen geführt, die zu diesem Zweck mit ebensolchen Kupplungen ausgerüstet sind.
Triebkopf: Details
{-article 2421}[text]{/article}
| Märklin / Trix Kupplungen des Triebzuges VT 11.5 / VT 60x der DB [37605, ff.] |
|
{-article 2420}[text]{/article}
|
|||||
| ET#: 308427 - VO020424C-det1 | ||||||
Montage
Triebkopf vorne
Hier muss ich leider - wegen nicht vorhandener Bilder - auf die Abbildung in der Begleitdoku (
-Seite 55) des Zuges verweisen.
-Seite 55) des Zuges verweisen.
© by Märklin
Triebkopf hinten
Die rückseitige Kupplung ist als 10-pol. Variante ausgeführt. Sie bildet mit zwei übereinander angeordneten 5-pol. Pin-Reihen eine recht komplexe Anordnung, da sie ja auch noch beweglich gelagert werden muss.Die Anschlüsse werden per angelöteter Litze ausgeführt und mit der Anschlußplatine per 5-/4-pol. Steckaufnahme verdrahtet.
Weitere Abbildungen zeigen die doch sehr aufwendige Kupplungskonstruktion mit ihren insgesamt 10-Pins.
Die 10-polige Kupplung ist nur 9-polig belegt. Im unteren Teil ist der mittlere Stift frei.
|
 |
Stiftbelegung der Kupplungseinheit - jeweils v.l.n.r und von vorne auf die Steckstifte gesehen:
|
 |
Hinweis/e
Es liegen keine Hinweise vor..
Das Dach der Triebköpfe ist von verschiedenen Ausbauten geprägt. Dazu zählen:
- Entlüfterhauben
- Ventilatoren
- und der Abgasauslass
- Buckel auf der Gehäusefront (nur bei BR602)
BR601 (ex. VT11.5)
BR602
In-/Outside
{-article id="503"}[text]{/article}
Outside
Bild-Dateiverzeichnis: images/content/stories/firmen/maerklin/BR_602/37606/outside/ zu Artikel: (37606) existiert (noch) nicht!
Inside
Bild-Dateiverzeichnis: images/content/stories/firmen/maerklin/BR_602/37606/inside/ zu Artikel: (37606) existiert (noch) nicht!
Probleme
Für dieses Modell sind derzeit keine Probleme bekannt.{-article984"}[text]{/article}
Tuning-[
/]
{-article id="2666"}[text]{/article}
Video/s
Derzeit liegen (noch) keine Daten vor -Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
