Märklin Insider-Club

Jahr 2020/2021 / #2

Märklin Händler Initiative / MHI

Sondermodell 2 des Jahres 2020/2021

#

techn. Übersicht

zum Modell des/der Elektro- Triebzugs

der Baureihe BRET403 der Deutschen Bundesbahn (DB) als Variante in weiss/honig-gelb/schwarz er Farbgebung.

Gebaut von Hersteller: - Hersteller - als Versuchs-/Serienlokomotive aus dem Typenprogramm der Deutschen Bundesbahn / (DB).

Epoche: IV, Betriebsnummer: 403 003-7, 404 102-6, 404 002-8, 403 004-5

Elektro-Schnelltriebwagen Baureihe 403, 1. Klasse, in der Farbgebung als Lufthansa Airport Express

Historie

Elektro-Schnelltriebwagen ET403

37778 - InterCity der Deutschen Bundesbahn (DB)

Baureihe 403 - „Inter-City“ der Deutschen Bundesbahn (DB)

Im Hinblick auf künftige Neubaustrecken der Bundesbahn wurde Ende der 60er-Jahre als Alternative zum lokbespannten Schnellzug ein elektrischer Triebzug geplant. Für den Triebzug der Baureihe 403, der den dieselgetriebenen Trans Europ Express BR 601 ablösen sollte, ließ sich die Bahn die Ausstattung einiges kosten, um Spitzentechnik mit Komfort zu verknüpfen.

Drei schnittige Schienenflitzer kamen nacheinander ab 1974 zum Einsatz. Der TEE-Komfortstatus war dabei natürlich Pflicht:

Im 403 gab es ausschließlich Erste-Klasse-Sitzplätze in Abteilen und Großräumen, eine Klimaanlage gehörte ebenso zur Ausstattung wie Schwenkschiebetüren, ein Speiseraum und eine Küche. Absolutes Highlight: ein Zugsekretariat sowie eine Telefonzelle.

Der Zug sollte jedoch nicht nur mit Ausstattung punkten, sondern auch schneller und geräuscharmer sein als die BR 601. Die Konstrukteure standen vor der Herausforderung, die Wagenkästen in einer extremen Leichtbauweise zu konzipieren – im Gegensatz zum klassischen Wagenbau mit Stahl entstanden das Untergestell, das Kastengerippe, die Dach-, Seiten- und Stirnwandbleche zum größten Teil aus Aluminiumlegierungen. Das zahlte sich aus: Mit nur 16 t Achslast und dank Allachsantrieb beschleunigte der Schnelltriebzug in 100 Sekunden von null auf 200 km/h.

Der Zug fuhr in der Regel meist mit 160 km/h und bestand aus je zwei Triebköpfen (BR 403), einem Mittelwagen mit Großraum (BR 404.0) sowie einem Mittelwagen mit Speiseraum und Küche (BR 404.1).

Als „Allroundtalent“ war der 403 auch für den Betrieb in Österreich und in der Schweiz geeignet. Auf den Dächern der Endtriebwagen konnte ein für den Verkehr in der Schweiz benötigter Stromabnehmer mit schmalem Schleifstück aufgebaut werden. Die Bremstechnik bestand aus elektrischer Widerstandsbremse, Druckluft-Scheibenbremsen und Magnetschienenbremsen, denn der ET 403 sollte in weniger als 1.700 m von der Höchstgeschwindigkeit zum Stehen kommen.

Die Züge wurden für drei Jahre im Regelverkehr eingesetzt, aber auch im Sonderverkehr der Bundesbahn. Hauptroute war die IC-Linie 4 München – Nürnberg – Bremen.

Als prestigeträchtige Vorzeigeobjekte wurden die Triebzüge von der DB gerne auf Messen und Sonderschauen präsentiert. Als „Lufthansa Airport Express“ startete der Triebzug ab 1982 bis 1993 in einer Sonderlackierung seine zweite Karriere im Planeinsatz.

Die gewiefte Kombination aus modernster Technik und futuristischem Äußeren verhalf dem Intercity zu seinem Image. Der 403 prägte zudem zukunftsweisend die dritte Generation der heutigen ICE-Triebzüge.

37779 - Lufthansa Airport Express

Baureihe 403 - „Lufthansa Airport Express“

Auf Initiative des deutschen Verkehrsministeriums begann am 27. März 1982 der Planeinsatz des „Lufthansa Airport Express“ zwischen Düsseldorf Hbf und Frankfurt-Flughafen. Das „Fliegen auf Flughöhe Null“ durch das landschaftlich reizvolle Rheintal entwickelte sich schnell zu einen Vorzeigeobjekt des integrierten Verkehrs. Die bald als vorbildlich geltende Zusammenarbeit von Lufthansa und Bundesbahn gründete auf der Überzeugung, dass die verschiedenen Verkehrsträger aus ökonomischen und ökologischen Gründen kooperieren sollten.

Auf jeden Fall traf es sich gut, dass bei der DB Anfang der 1980er Jahre drei vierteilige Triebzüge der Baureihen 403 (Triebköpfe) bzw. 404 (Mitteltriebwagen) weitgehend beschäftigungslos herumstanden. Sie waren im Jahr 1973 für das damals rein erstklassige Intercity-System beschafft, doch mit der Einführung der 2. Klasse im Intercity-System 1979 arbeitslos geworden.

Die 200 km/h schnellen Züge mit Allachsantrieb hatten wegen ihrer charakteristischen Form schon sehr bald den Spitznamen „Donald Duck“ erhalten. Ihre optische Affinität zum Flugzeug setzten die Garnituren schließlich ab dem 27. März 1982 um.

Vom Bw Düsseldorf aus „flogen“ die Züge unter den Flugnummern LH 1001-1008 als „Airport Express“ mit vier Zugpaaren von Frankfurt-Flughafen nach Düsseldorf Hbf (ab März 1983 sogar nach Düsseldorf-Flughafen) und zurück im Auftrag der Lufthansa mit Zwischenhalten in Köln-Deutz, Köln Hbf und Bonn Hbf.

Zuvor waren die Züge im AW Bad Cannstatt einem gründlichen Umbau nach den Vorgaben der Fluggesellschaft unterzogen worden, dabei tauschten sie auch ihr einzigartiges Farbkleid in Weiß-Rot-Schwarz gegen die Produktfarben Melonengelb/Lichtgrau der Lufthansa ein.

Ziel war, den unwirtschaftlichen Flugverkehr auf den extremen Kurzstrecken Köln/Bonn – Frankfurt und Düsseldorf – Frankfurt nicht weiter aufstocken zu müssen. Dieses Ziel wurde voll erreicht.

In 1991 nutzten beispielsweise mehr als 218.000 Fahrgäste den „Zug zum Flug“ zwischen Düsseldorf und Frankfurt. Hätten all diese Reisenden in Boeing 737-Flugzeugen untergebracht werden müssen, wären dafür rund 3.000 zusätzliche Flüge notwendig gewesen.

Trotz niedrigerer Betriebskosten (als vergleichbare Kurzstreckenflüge) und relativ hoher Fahrgastzahlen wurde der Lufthansa Airport Express am 23. Mai 1993 eingestellt.

Ein Grund waren die erheblichen Korrosionsschäden bei den 403-Triebwagen, welche umfangreiche und kostenintensive Aufarbeitungen erfordert hätten.

... Mod

Vorbild

Vorbild:

Elektro-Schnelltriebwagen Baureihe 403,
1. Klasse, in der Farbgebung als Lufthansa Airport Express zum Einsatz zwischen den Flughäfen Düsseldorf und Frankfurt am Main.
4-teilige Einheit.
- 1 Endtriebwagen BR 403 003-7, Avm mit Abteilen.
- 1 Mitteltriebwagen BR 404 102-6, ARm, mit Mehrzweckraum, Großraum und Speiseraum.
- 1 Mitteltriebwagen BR 404 002-8, Apm mit Großraum.
- 1 Endtriebwagen BR 403 004-5, Avm mit Abteilen.
Betriebszustand um 1990.

Modell

Modell:

4-teilige Einheit.
Mit neuem Digital-Decoder mfx+ und umfangreichen Geräuschfunktionen.
2 geregelte Hochleistungsantriebe mit Schwungmasse im Großraum-Mittelwagen.
Jeweils beide Achsen in beiden Drehgestellen über je einen Motor angetrieben.
Haftreifen.
Serienmäßig eingebaute Innenbeleuchtung,
Führerstandsbeleuchtung und
beleuchtete Tischlampen.
Fahrtrichtungsabhängig wechselndes Dreilicht-Spitzensignal, rote Schlusslichter,
Innenbeleuchtung und Führerstandsbeleuchtung konventionell in Betrieb, digital gemeinsam schaltbar.
Beleuchtete Tischlampen separat digital schaltbar.
Beleuchtung mit wartungsfreien warmweißen und roten Leuchtdioden (LED).
Bahnhofsansage und Begrüßung durch die Stewardess im Lufthansa Airport Express in unterschiedlicher Zuglauf-Reihenfolge abrufbar, durch Wechsel der Fahrtrichtung.
Zusätzliche Ansage der Stewardess für den nächsten Zughalt.
Kulissengeführte mehrpolige stromführende Spezialkupplung zwischen den Fahrzeugen.
Schleiferumschaltung mit fahrtrichtungsabhängiger Stromversorgung über den jeweils vorderen Endtriebwagen.
Viele angesetzte Details.
Detaillierte Ausführung der Dachausrüstung.
Pantographen nur mechanisch, nicht elektrisch funktionsfähig.
An beiden Enden Nachbildung der Scharfenberg-Kupplung (ohne Funktion).
Gleisbogen befahrbar ab Mindestradius 360 mm.
Zuglänge über Kupplung 118 cm.
Dieses Modell finden Sie in Gleichstrom-Ausführung im Trix H0-Sortiment unter der Artikelnummer 22379 exklusiv für Trix Club-Mitglieder.

Highlights

Highlights:

Schwere Metall-Ausführung.
Vorbildgerechte Form-Anpassungen.
2 Hochleistungsantriebe mit Schwungmasse im Großraum-Mittelwagen.
Mit Spieleweltmfx+Decoder und umfangreichen Betriebs-, Geräusch- und Licht-Funktionen.
Serienmäßig eingebaute Führerstandsbeleuchtung mit LED.
Serienmäßig eingebaute Innenbeleuchtung und Tischbeleuchtung mit LED.
Bahnhofsansage und Begrüßung der Stewardess in unterschiedlicher Zuglauf-Reihenfolge abrufbar.

Lok-Familie

Märklin	mfx	- / -	- / -	37778	37779
Trix	DC

Quelle:Modellbau wiki / Märklin[BR 403]{-article id="1921"}[text]{/article}

Vorbild, Modell, Highlights © by Märklin / Trix - teils auch mit eigenen Ergänzungen

/

Produktdatenbank

Infos / Dokus	in/aus der	Produkt-Datenbank	Märklin	37779
			Trix	22xxx

Hinweis:

Die Produkt-Datenbank von Märklin / Trix umfasst Artikel ab dem Produktionsjahr 2000.

Bei bestimmten Artikel - wie z.B. Sondermodelle, Händler-Kleinserien, etc. - verweigert man aber die Anzeige.

Techn. Dokumente

Märklin: Technische Dokumente

Hinweis

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

ihre Informationen
Bilder des Modells
Bilder des Decoders
etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

Web-Links

Wikipedia ET403 Lufthansa Airport-Express

Elektrik

PCBs

Info(*)

Typ=elektro-lok

Träger / Decoder

1503_Motorwagen / Dec.Träger(*)

Ansicht

Deprecated: stristr(): Passing null to parameter #1 ($haystack) of type string is deprecated in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/1967569_129332ac492d3c9954711b25f1d7a9ca on line 15 {rem}Neue Struktur nach Zusammenfassung von 2091 mit 455{/rem}

Decoderträger: Motorwagen des Märklin/Trix ET403 der DB mit DC-Motor "Lufthansa-Express"



Oberseite


Unterseite

ET#: 128382 / SE111027D

Info

--- Elektro-Lok ---

Der Decoderträger des Zuges ist - wie auch der Antrieb - in einem der Wagen des Zuges untergebracht. Das hat den Vorteil, dass alle notwendigen Anschlüsse nahe beim Antrieb sind.

Außerdem kommt dieses Konzept auch der Wirklichkeit näher, da bei modernen Triebzügen die Antriebe meist bereits direkt in den Drehgestellen der Wagen verbaut sind.

Die Platine ist mit verschiedenen Schaltungs-Teilen versehen. Diese gewährleisten den einwandfreien Betrieb des gesamten Zuges.

Motorsteuerung
Einfache Ansteuerung eines Gleichstrommotors
Polwendeschaltung
Steuerung für Zug-Innenbeleuchtung und Stirnlichter
Schleiferumschaltung
Der jeweils in Fahrtrichtung vordere Schliefer nimmt den Strom auf
Innen-Beleuchtung
über Decoder-Zusatzfunktion
el. leitenden Spezialkupplungen
Anschlüsse (beidseitig)

Erweiterungen

{rem}{-snippet alias="maetrx-pcb-erweiterungen-mtc"}{-snippet alias="maetrx-pcb-erw" pcbtype="dt"}{/rem} Deprecated: stristr(): Passing null to parameter #1 ($haystack) of type string is deprecated in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/1967569_1d6cf4497396605d401966caeba12499 on line 14 {-snippet alias="maetrx-pcb-erw"}

periphere Erweiterungen - was ist das?

In einigen Fällen werden auf dem Decoderträger neben der mtc-Schnittstelle noch zusätzliche Beschaltungen vorgenommen, die für einige Funktionen des jeweiligen Modells benötigt werden. Dazu zählen z.B.:

Ausgänge/Verstärkerstufen für AUX3 bzw. AUX4
Rauchsatzansteuerung
Schleiferumschaltung Steuerung
Ansteuerung v. Telex-Kupplungen
Lichtsteuerung (führerstandsbezogen)
zusätzliche Lautsprecher
etc.

Erweiterungen für diese Platine.

Zusätzliche Erweiterungsmöglichkeiten liegen bei dieser Platine nicht vor.

Pläne

{-article id="1581"}[text]{/article} Deprecated: stristr(): Passing null to parameter #1 ($haystack) of type string is deprecated in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/1967569_fec90bf2bfdfda909672450e6814bc7c on line 14

Anschlüsse/Verdrahtung

Anschlüsse Decoderträger BR403 (ex. ET403)


			Schleifer von Steuerwagen
			SLU +-[U+/U-]*
			Decoder-Ausgang F2
			SLU-+[U-/U+]*
			Gleismasse (über die Räder)

* Diese Leitungen wechseln ihre Polarität mit der Fahrtrichtung des Zuges

Lageplan

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

ihre Informationen
Bilder des Modells
Bilder des Decoders
etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

Schaltplan

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

ihre Informationen
Bilder des Modells
Bilder des Decoders
etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

Bestückungsplan

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

ihre Informationen
Bilder des Modells
Bilder des Decoders
etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

Schnittstelle

mtc top Auf der Platine ist eine 21-pol. Mikrostiftleiste nach mtc Norm [NEM660] verbaut.

Nähere Informationen dazu findet man bei den "Normen Europäischer Modellbahnen / MOROP"

Merkmale

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

ihre Informationen
Bilder des Modells
Bilder des Decoders
etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

Montage

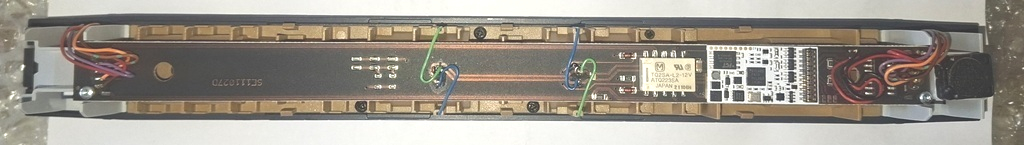

Der Decoderträger ist komplett im Dachbereich des Motorwagens untergebracht.

Durch die hochgesetzte Motage, kann auf der Unterseite der platine auch gleich die Beleuchtung untergebracht werden.

Man erhält eine Ausleuchtung der Sitzbereiche, während auch hier - märklintypisch - die Eingangsbereiche dunkel bleiben.

Deprecated: stristr(): Passing null to parameter #1 ($haystack) of type string is deprecated in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/1967569_4e902bb7ef3bb1ad79a659da1dd5a4a3 on line 14 {-article id="1691"}[text]{/article}

Bauteile

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

ihre Informationen
Bilder des Modells
Bilder des Decoders
etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

Hinweis/e

Da die Platine mit einer 21-pol. mtc-Schnittstelle ausgerüstet ist, kann jeder beliebige Digital-Decoder (Standard-/Sound) eingesetzt werden, der diese Schnittstelle bedienen kann. Abhängig vom verwendeten Decoder, können dann auch verschiedene - mittlerweile bis zu 32 - Funktionen realisiert sein.

Diese sind verschiedener Kategorien zugeordnet:

logische Funktionen - z.B. Rangiergang, Simulation der Massenträgheit [ABV], etc.,
physikalische Funktionen - z.B. Schaltausgänge für Licht, Rauchsatz, etc.
und Geräusche - bei Sound-Decodern.

Eine genaue Auflistung der Funktionen, sowie deren "Zuordung zu den Funktionstasten" (Funktion-Mapping) des werkseitig verbauten Decoders, findet man im Register: Decoder > Funktionen, in der Betriebsanleitung zu ihrer Lokomotive, oder auch in der Produktdatenbank des Herstellers.

Tuning

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

ihre Informationen
Bilder des Modells
Bilder des Decoders
etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

Br-Variable (bret403) nicht belegt/auswertbar || mit akt. Wert nicht verarbeitbar/ggf. (noch) ungültig !

für triebzug Deprecated: stristr(): Passing null to parameter #1 ($haystack) of type string is deprecated in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/1967569_c0f763e7c284201a97a1d2d1e8888b30 on line 14

2223-Triebzug: typnam/Br/Art=triebzug/bret403/37779

Br-Variable (bret403) nicht belegt/auswertbar || mit akt. Wert nicht verarbeitbar/ggf. (noch) ungültig !

Quit Art=1503

{-article id="1402"}[text]{/article}{-article id="403"}[text]{/article} Deprecated: stristr(): Passing null to parameter #1 ($haystack) of type string is deprecated in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/1967569_d236cb2c22cdb015c1285dceb60c2705 on line 14

Quit Article: 2551 ... BR= / Art= bret403 / 37779

Deprecated: stristr(): Passing null to parameter #1 ($haystack) of type string is deprecated in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/1967569_73298350be91817e02982a7c71e77722 on line 14 {-article id="1116"}[text]{/article}

Decoder

Platine

Ansicht

Diese Decoder besitzen das gleiche Hardware-Layout, wie Decoder in den mSD-Umrüstsätzen. Sie können jedoch nicht nachträglich durch geänderte Soundprojekte überspielt werden.

Variante 2 - grüner Lötstopplack

Märklin Var 2 / mit grünem Lötstopplack -Sound-Decoder Basis: Eigenentwicklung


Oberseite	Unterseite
Platinenaufdruck: xxxxxxxxxx

Variante 2 - roter Lötstopplack

Märklin Var 2 / mit rotem Lötstopplack -Sound-Decoder Basis: Eigenentwicklung


Oberseite	Unterseite
Platinenaufdruck: xxxxxxxxxx

Variante 2 - weisser Lötstopplack

Märklin Var 2 / mit weissem Lötstopplack -Sound-Decoder Basis: Eigenentwicklung


Oberseite	Unterseite
Platinenaufdruck: xxxxxxxxxx

Bestückungsvarianten

Märklin verwendete diese Decoder auch mit unterschiedlichen Bestückungen für die physikalischen Funktionsausgänge AUX1 ... 4.

Die einfache Version hat nur verstärkte Ausgänge für AUX1+2,
die Voll-Version hat auch verstärkte Ausgänge für AUX3/4.

mae dec mfx v1 2 bestvar 150 Das Erkennungsmerkmal dafür, welche Bestückungs-Variante vorliegt, ist im gelben Rahmen auf der Decoder-Oberseite zu sehen.

Sind dort einfach - wie im Bild - nur zwei kleine "0"-Ohm Widerstände, dann hat man die "einfache Version"
Ist dort ebenfalls ein Verstärker-IC, wie unterhalb des gelben Rahmens auch, dann hat man die "erweiterte Variante".

Gemeinsames Erkennungs-Merkmal dieser Hardware-Variante

...Die Bauteile in der unteren linken Ecke an der unteren Längskante auf der Platinen-Oberseite. Speziell der kleine quadratische Quarz mittig unter dem Prozessor und die Mini-Drosselspule oben links. Desweiteren natürlich auch die weiteren sichtbaren Bauteile.

In den Jahren 2014+ begann Märklin Decoder mit unterschiedlichen Lötstopplack-Farben zu verbauen. So ganz klar wurde es damals nicht, was man damit beabsichtigte. Es kamen folgende Vermutungen auf:

grün - Decoder in originalen Modellen (mfx-Protokoll)
weiß - Decoder in originalen Modellen (mfx+-Protokoll)
rot - Decoder in Nachrüstsätzen

Meines Wissens nach, hat man das allerdings nicht sehr lange durchgehalten.

Info(*)

Der Decoder basiert auf einem ähnlichen Konzept wie die ESU-OEM-Variante. Er besteht aus dem eigentlichen Decoder mit integrierter Soundkomponente.

Für die Umrüstung älterer Lokomotiven, wurden verschiedene Umrüstsätze entwickelt und angeboten. Diese beinhalten neben dem Decoder auch noch weitere Komponenten, wie Leiterplatten, Lautsprecher, etc.

Schnittstelle

Märklin-Decoder Typen (mSD bzw. mSD3) sind mit verschiedenen Schnittstellen ausgerüstet. Nachstehend eine Übersicht.

mtc-Schnittstelle

Die Platine ist mit einer 2x11-pol. (22) Lochreihe ausgestattet, auf der oben eine passende Steckbuchse aufgelötet ist.

buchse mtc Durch die darunter liegenden Lochreihen besteht die Möglichkeit, die Platine auf einer passenden Steckleiste "durchzustecken".

Diese Montageform ist bei Märklin/Trix die Standard-Variante.

Meine Dokumentation der Schnittstelle gibt es hier:

{-phocadownload view=file|id=1|text=mtc-Schnittstelle|target=s}

Die Schnittstelle wird mitterweile auch von anderen Herstellern wie ESU/Brawa/Hobbytrade/Zimo und Liliput angeboten.

Hier ist jedoch Obacht geboten, da diese die Decodermontage teilweise um 180° gedreht - also mit der Buchsenleiste nach unten - machen. Das hat den Vorteil, dann oft noch weitere Bauteile unterhalb des Decoders platziert werden können.

Kabel-Schnittstelle

Die Lötpads unterhalb der Lochreihen sind für den Kabelanschluss bei freier Verdrahtung einer 8-pol. Schnittstelle.

Abhängig von der Art des Decoders kann die Belegung der Lötflächen variieren. Bitte schauen sie immer auch in ihre Decoder-Betriebsanleitung.

Weitergehende Infos dazu finden sie unter dem Reiter "Anschlüsse>mLD-/mSD-Kabel-Anschlüsse.

mLD3-/mSD3 Decoder:
Eine Kabel-Anschluss-PAD-Reihe ist bei diesem Decoder nicht mehr explizit vorhanden.. Hier werden die notwendigen Verbindungen mittels in die mtc-Buchse eingelöteter Kaberlitze hergestellt.

SUSI-Schnittstelle

SUSILOGO Bei diesem Decoder kann die SUSI-Schnittstelle nur über die in der 21-poligen mtc-Schnittstelle integrierten Anschlüsse verwendet werden.

Zusätzlich / Ersatzweise ist ein direkter Anschluss eines ext. SUSI-Moduls auch direkt über die vorhandenen LötPADs auf dem Decoder möglich.

?>{/source}

Merkmale

Merkmal	Ausführung	Bemerkung
Material:	Epoxyd-Glasharzgewebe
Grund-Format:	rechteckig
Abmessungen:	Dicke: 1,0mm, Länge: 30mm, Breite: 15,5mm
Lötstopplack:	hellgrün / rot / weiss	je nach Ausführung
Bestückung:	beidseitig
Leiterbahnführung:	beidseitig mit Durchkontaktierungen
Multi-Layer / Anzahl:	- ? -
Aufkleber:	- / -
Aufdrucke:	- ? -
Ersatzteilnummer:	- / -

{-article id="639"}[text]{/article}

Anschlüsse

mSD 21-pol. mtc Schnittstelle

mSD Kabel-Anschlüsse

ext. Ausgänge

Die Decoder werden werkseitig teils mit unterschiedlichen Ausgangs-Konfigurationen verwendet.

Decoder mit unverstärkten Ausgängen AUX3 / AUX4

mae dec std Var2 L2 xxxxxx SEyyyyyyy BS small DSC00130 rect mae dec snd xxxxxx SE090122C BS small DSC00165 rect Hier wird von dem Ausgang AUX3 bzw. AUX4 - bei aktivierter Funktion - eine Spannung von (+5V / TTL-Pegel) - auch als "activ-high" bezeichnet - mit einer max. Strombelastung von wenigen mA zur Verfügung gestellt.

Man erkennt diese Decoder an den nicht vorhanden Ausgangs-Verstärkerstufen - wie im Bild markiert.

Die Ansteuerung einer oder mehrerer LEDs (hocheffiziente Typen mit sehr geringem Strombedarf) ist möglich. Aber bitte den notwendigen Vorwiderstand [4k7 - 10k] nicht vergessen.

ext. Decoder-Ausgänge - teilbeschaltet
	Motor	physikalische Funktionsausgänge
Ausgang	AUX0	AUX1	AUX2	AUX3	AUX4
rückwärts \| vorwärts
Typ	bidirectional	OC	OC	TTL	TTL
Schaltverhalten im aktiven Zustand		OC = open collector .... gegen Elektronik-Masse (activ-low)		TTL=Logik-Pegel(+5V)

Decoder mit verstärkten Ausgängen AUX3 / AUX4

609xx mLD o 300 609xx mSD o 300 Hier wird am Ausgang AUX3/4 - bei aktivierter Funktion - das Null-Potential (Elektronik-Masse) mit einer max. Strombelastung von ca. 200 mA geschaltet. Das entspricht dem Standard-Verhalten eines physikalischen Ausgangs an einem Digital-Decoder und wird auch als "activ-low" bezeichnet.

mlD-/mSD-Decoder mit verstärkten AUX3/4 Ausgängen lassen sich am Vorhandensein des notwendigen Verstärker-Chips - oben links neben der Buchsenleiste - erkennen.

ext. Decoder-Ausgänge - vollbeschaltet
	Motor	physikalische Funktionsausgänge
Ausgang	AUX0	AUX1	AUX2	AUX3	AUX4
rückwärts \| vorwärts
Typ	bidirectional	OC	OC	OC	OC
Schaltverhalten im aktiven Zustand		OC = open collector .... schaltet gegen Elektronik-Masse [GND] (activ-low)

{-article id="2644"}[text]{/article}

techn. Daten

Technische Daten: mSD

Maße (L x B x H) 30 x 15,5 x 6,2 mm
Dauerlast am Motorausgang ? 1,1 A
Belastung der Lichtausgänge ? 250 mA
Belastung AUX 1 – AUX 4 je ? 250 mA
Belastung AUX + Licht (Summe) ? 300 mA
Belastung Motor bzw. AUX 5/6 ? 1,1 A
Max. Ges.-Belastung (Summe) ? 1,6 A
Max. Spannung ? 40 V
Sound-Leistung (an 4 ? /8 ?) 2,3 W / 1,2 W
Kurzschluss und Überlastschutz an den Ausgängen Licht vorne (LV), Licht hinten (LH), AUX 1 – AUX 24 und an den Motorausgängen.

Quelle: Diese Angaben wurden den Anleitungen für die mSD-Update-Decoder entnommen. Die werkseitig verbauten Decoder werden diesen Spezifikationen wohl auch weitgehend entsprechen.

{reg H}Funktionen • Der mSD SoundDecoder, ein SoundDecoder mit sehr weit reichenden Einstell- und Anpassungsmöglichkeiten. • Zusätzliche Sound-Funktionen stehen zur Verfügung. • Der Decoder ist voll updatefähig. • Voraussetzung hierfür ist ein entsprechendes Steuergerät (Central Station 60213/60214/60215, Software-Version 2.0, Gleisformatprozessor GFP 2.0 oder höher). • Die Einstell- und Digitalfunktionen sind nur im Digitalbetrieb anwendbar. Es stehen jedoch nicht in allen Protokollen die gleichen Möglichkeiten zur Verfügung.Sonstiges• Multiprotokollfähig (fx (MM), mfx, DCC und AC/DC). • Automatische System-Erkennung. Zur Bedienung muss die jeweils diesem System zugeordnete Adresse verwendet werden. • Anfahr- und Bremsverzögerung können getrennt voneinander eingestellt werden. Kann über das Funktionsmapping jeder beliebigen Funktionstaste zugewiesen werden. • Typische Soundkulissen für Dampf-, Diesel- und Elektrolokomotiven. • Variable Motorregelung im Digital- sowie im Analogbetrieb. • Unterstützung für 6090, 60901, DC-, Sinus- und Glockenanker-Motoren. Beachten Sie die Tabelle auf Seite 3. • Funktionsmapping, siehe Hilfe in der Central Station 60213/60214/60215 oder eine ausführliche Tabelle zum Funktionsmapping finden Sie im Internet unter: www.maerklin.de/de/produkte/tools_downloads/technische_infos.html • updatefähig mit Central Station 60213/60214/60215 (Software Version 2,0, GFP 2.0 oder höher) • Programming on Main (PoM), diese Programmierung muss vom Steuergerät unterstützt werden. Beachten Sie hierzu die Bedienungsanleitung ihres Steuergerätes. • Einstellbarer Rangiergang • Brems- /Signalhalteabschnitt-Erkennung im Digitalbetrieb{/reg}

Sonstiges

{-article id="328"}[text]{/article"}

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

ihre Informationen
Bilder des Modells
Bilder des Decoders
etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

Info

allg. Infos

Dieser Decoder wurde in der Zeit ab 07/2010 bei Märklin als Nachfolger der bis dahin eingesetzten mfx-OEM-Variante des LokSound35 von ESU verbaut. Damit begann man bei Märklin wieder eigene Decoder zu entwickeln, zu bauen und einzusetzen. Der Decoder basiert auf einem ähnlichen Konzept wie die ESU-OEM-Variante.

Detail-Infos

Diese Decoder haben - entgegen der ursprünglichen Definition der 21-pol. mtc-Schnittstelle - nun "verstärkte" Ausgänge auch an AUX3/-4.

Das kann beim Einsatz in älteren mfx-Loks von Märklin zu Problemen führen, da diese Ausgänge dort teilweise durch zusätzliche, eigene Elektronik auf der Decoderträger-Platine verstärkt werden.

Funktionen

{snippet tech-fkt-map-F0-F4-txt}

F0	Spitzenlicht		Ein / Aus
F1	Panto-Geräusch	Ax1	Ein / Aus
F2	E-Lok: Fahrgeräusch		Ein / Aus

Modell: 37779 MM-/DCC-Adr. 43/00
F3	Signalhorn	1	Ein / Aus
F4	Tischlampen	Ax2	Ein / Aus

nur erreichbar mit mfx Steuergeräten [MS1/MS2/CS1/CS2/CS3//ECOS] mit 6021 über eine 2. MM-Adresse

F5		Bremsenquietschen Aus		Ein / Aus
F6		Schaffnerpfiff		Ein / Aus

F7		Türen schließen	7	Ein / Aus
F8		Bahnhofsansage		Ein / Aus

nur erreichbar mit mfx Steuergeräten [MS1/MS2/CS1/CS2/CS3//ECOS] oder bei m_xD-Decodern 3.+ 4. MM-Adresse

F9	Rangierpfiff	Ein / Aus
F10	Begrüßung	Ein / Aus
F11	Direktsteuerung / ABV	Ein / Aus
F12	Luftpresser

F13	Ankuppelgräusch	Ein / Aus
F14	Betriebsgeräusch	Ein / Aus
F15	- / -	Ein / Aus
.

Function-Mapping

Verwendung der AUX-Ausgänge
AUX 1	F1	AUX 3	SLU
AUX 2	F2	AUX 4

Fahrzustandsbezogene Einstellungen
Stand	vorwärts	- / -	Fahrt	vorwärts	- / -
	rückwärts	- / -		rückwärts	- / -

Anmerkungen:

Der Decoder enthält keinen gemappten Rangiergang ... Tuningbedarf

Digitales

allgem. Infos

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

ihre Informationen
Bilder des Modells
Bilder des Decoders
etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

Protokoll

Decoder dieser Bauart besitzen verschiedene Protokolle. In der werkseitigen Ausführung sind das:

mfx-Protokoll
MM-II Protokoll - als Kompatibilitäts-Protokoll zum früheren Digital-System

Vorrangig wird immer das mfx-Protokoll bedient, wenn ein mfx-Gleissignal erkannt wird. Wird nur ein MM-II Protoikoll erkannt, ist das mfx-Protokoll abgeschaltet.

mfx Protokoll mit
- bis zu 128 Fahrstufen
- automatischer Adresszuordnung
- automatischer Anmeldung an die Steuerzentrale
- bis zu 15 schaltbare Sonderfunktionen (logisch, physikalisch)
- richtungsabhängig programmiere Ausgänge & Funktionen
- 6 externe Ausgänge, davon
  - 2 für die Stirnlicht-Funktion (AUX0-v/AUX0-r) - verstärkt
  - 4 für ext. Schaltfunktionen (AUX1, AUX2, AUX3, AUX4) davon bei
    - ESU/Märklin Decodern der 1./2. Generation AUX1+AUX2 verstärkt, AUX3+Aux4 unverstärkt [TTL-Pegel (+5V)]
    - Märklin Decodern der 3.Generation AUX1,...4 verstärkt
MM-II
- (Kompatibilitätsprotokoll zu früheren Digitalsystem mit Steuergeräten älterer Bauart [6020, 6021].
- Protokoll mit 255 Adressen

Werkswerte

allgemeine Lokomotiv-Werte

Hersteller: Maerklin

Artikel: 37779

MM2-/DCC-Adresse: 43/00

CSx-Lok-Name: 403 003-7 LHAE

Auslieferungszustand ab Werk - Decoder-Reset

Die Lokomotive ist werkseitig mit einem mfx-Decoder versehen und lt. Märklin optimal eingestellt.

Für etwaige Änderungen an der Konfiguration beachten sie bitte genau die Anweisungen in der Betriebsanleitung, sowie die Hersteller-Hinweise auf der Web-Seite.

Wenn sie eine nicht mehr reproduzierbare Programmierung haben, dann können sie den Decoder wieder in seine Grundkonfiguration (Werkseinstellung) zurück versetzen.

Eine mfx-Lok meldet sich danach wieder unter dem Namen, der auch im Handbuch steht, bei der Zentrale an. Die Motor-Parameter und die Funktionstastenbelegung entsprechen wieder der Werkseinstellung.

Wie dieser RESET durchgeführt wird, erfahren sie aus

der Decoder-Dokumentation oder ggf. aus
der Betriebsanleitung oder
der Beschreibung ihres digitalen Steuergerätes.

Wer sich mit der CV-Programmierung auskennt, kann auch in die CV#8 den Wert 8 schreiben, dann sollte wieder alles normal sein.

Wer die Programmierung mit einer 6021 doch selbst durchführen möchte, der findet hier auf dem Märklin-Server eine Anleitung dazu.

Bei einrm RESET des Decoders, gehen alle vorher gemachten Änderungen an der Konfiguration verloren. Sollten sie also Einstellungn auf ihre Bedürfnisse abgeändert haben, so müssen diese später durch individuelle Neuiprogrammierung wieder hergestellt werden

Programmierung+CV-Infos

CV-Informationen

Decoder-Komponente

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

ihre Informationen
Bilder des Modells
Bilder des Decoders
etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

Soundmodul-Komponente

Daten

Ausführung

Bemerkung

Die Decoder sind mit einem Sound-Prozessor nebst Soundspeicher ausgestattet. In einem Soundablaufplan kann eine für die jeweilige Lok hinterlegte Geräuschkomposition abgelegt werden, die beim Aktivieren des Betriebsgeräusches abgespielt wird.

Dieses Geräusch wird durch den aktuellen Fahrzustand der Lokomotive synchronisiert und ermöglichst somit ein wirklich realistisches Geräuscherlebnis.

Der Soundspeicher kann mittels einer Software mit vorgefertigtigen bzw. auch mit individuellen Sounds geladen werden.

Downloads

Auf dieser Seite finden sie alle notwendigen Informationen bzw. die benötigten Software-Komponenten

von der
Märklin -Homepage:

erw. Informtionen

{reg H}

Allgemeine Angaben

1 Kurze Adresse
2 Min. Geschwindigkeit
3 Anfahrverzögerung
4 Bremsverzögerung
5 Max. Geschwindigkeit
7 Versionsnummer
8 Herstellerkennung
13 F1-F8 alt. Gleissig. [bit:F1 :F2 :F3 :F4 :F5 :F6 :F7 :F8 ]
14 FL,F9-F15 alt. Gleissig. [bit:FL :F9 :F10 :F11 :F12 :F13 :F14 :F15 ]
17 Lange Adresse HB
18 Lange Adresse LB
19 Traktionsadresse
21 F1-F8 bei Traktion [bit:F1 :F2 :F3 :F4 :F5 :F6 :F7 :F8 ]
22 FL,F9-F15 bei Traktion [bit:FL :F9 :F10 :F11 :F12 :F13 :F14 :F15 ]
27 Bremsmodus [bit:::::DC neg.Rich.::DC pos.Rich.::]
29 Konfiguration [bit:Richtung:Fahrstufen:Analog:::Adressen::]
50 Altern. Gleissignal [bit:AC:DC:MM:MFX::::]
52 Motortyp
53 Regelreferenz
54 Regelparameter K
55 Regelparameter I
56 Regeleinfluss
57 Soundabstand, FS 1
58 Soundabstand, FS >1
59 Richtungssound
60 Multibahnhofsansage [bit:Bahnhöfe:Bahnhöfe:Bahnhöfe:Endansage:Richtung:Ansagefolge::]
63 Lautstärke gesamt
64 Bremsschwelle
66 Vorwärts Trimm
95 Rückwärts Trimm
105 Benutzerkennung
106 Benutzerkennung
136 Faktor ABV
137 Faktor Rangiergang
173 Zustandsspeicher 1 [bit:Funktionen:Fahrstufe:Anfahren:::::]
174 Zustandsspeicher 2 [bit:Richtung:::::::]

Geschw.-Kennlinie

67 Geschw.slideelle FS1
68 Geschw.slideelle FS2
69 Geschw.slideelle FS3
70 Geschw.slideelle FS4
71 Geschw.slideelle FS5
72 Geschw.slideelle FS6
73 Geschw.slideelle FS7
74 Geschw.slideelle FS8
75 Geschw.slideelle FS9
76 Geschw.slideelle FS10
77 Geschw.slideelle FS11
78 Geschw.slideelle FS12
79 Geschw.slideelle FS13
80 Geschw.slideelle FS14
81 Geschw.slideelle FS15
82 Geschw.slideelle FS16
83 Geschw.slideelle FS17
84 Geschw.slideelle FS18
85 Geschw.slideelle FS19
86 Geschw.slideelle FS20
87 Geschw.slideelle FS21
88 Geschw.slideelle FS22
89 Geschw.slideelle FS23
90 Geschw.slideelle FS24
91 Geschw.slideelle FS25
92 Geschw.slideelle FS26
93 Geschw.slideelle FS27
94 Geschw.slideelle FS28

Ausgänge

112 Ausgang LV Modus
113 Ausgang LV Dimmer
114 Ausgang LV Periode
115 Ausgang LR Modus
116 Ausgang LR Dimmer
117 Ausgang LR Periode
118 Ausgang Aux1 Modus
119 Ausgang Aux1 Dimmer
120 Ausgang Aux1 Periode
121 Ausgang Aux2 Modus
122 Ausgang Aux2 Dimmer
123 Ausgang Aux2 Periode
124 Ausgang Aux3 Modus
125 Ausgang Aux3 Dimmer
126 Ausgang Aux3 Periode
127 Ausgang Aux4 Modus
128 Ausgang Aux4 Dimmer
129 Ausgang Aux4 Periode
130 Ausgang Aux5 Modus
131 Ausgang Aux5 Dimmer
132 Ausgang Aux5 Periode
133 Ausgang Aux6 Modus
134 Ausgang Aux6 Dimmer
135 Ausgang Aux6 Periode

Lautstärke

138 Lautstärke Bremssound
139 Lautstärke Fahrsound
140 Lautstärke Sound 1
141 Lautstärke Sound 2
142 Lautstärke Sound 3
143 Lautstärke Sound 4
144 Lautstärke Sound 5
145 Lautstärke Sound 6
146 Lautstärke Sound 7
147 Lautstärke Sound 8
148 Lautstärke Sound 9
149 Lautstärke Sound 10
150 Lautstärke Sound 11
151 Lautstärke Sound 12
152 Lautstärke Sound 13
153 Lautstärke Sound 14
154 Lautstärke Sound 15
155 Lautstärke Sound 16

Analog

176 Analog DC Anfahrspg.
177 Analog DC Höchstspg.
178 Analog AC Anfahrspg.
179 Analog AC Höchstspg.

Mapping

257 Mapping FL (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
258 Mapping FL (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
259 Mapping FL (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
260 Mapping FL (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
261 für spätere Verwendung
262 Mapping F1 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
263 Mapping F1 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
264 Mapping F1 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
265 Mapping F1 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
266 für spätere Verwendung
267 Mapping F2 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
268 Mapping F2 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
269 Mapping F2 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
270 Mapping F2 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
271 für spätere Verwendung
272 Mapping F3 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
273 Mapping F3 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
274 Mapping F3 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
275 Mapping F3 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
276 für spätere Verwendung
277 Mapping F4 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
278 Mapping F4 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
279 Mapping F4 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
280 Mapping F4 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
281 für spätere Verwendung
282 Mapping F5 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
283 Mapping F5 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
284 Mapping F5 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
285 Mapping F5 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
286 für spätere Verwendung
287 Mapping F6 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
288 Mapping F6 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
289 Mapping F6 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
290 Mapping F6 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
291 für spätere Verwendung
292 Mapping F7 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
293 Mapping F7 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
294 Mapping F7 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
295 Mapping F7 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
296 für spätere Verwendung
297 Mapping F8 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
298 Mapping F8 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
299 Mapping F8 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
300 Mapping F8 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
301 für spätere Verwendung
302 Mapping F9 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
303 Mapping F9 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
304 Mapping F9 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
305 Mapping F9 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
306 für spätere Verwendung
307 Mapping F10 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
308 Mapping F10 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
309 Mapping F10 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
310 Mapping F10 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
311 für spätere Verwendung
312 Mapping F11 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
313 Mapping F11 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
314 Mapping F11 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
315 Mapping F11 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
316 für spätere Verwendung
317 Mapping F12 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
318 Mapping F12 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
319 Mapping F12 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
320 Mapping F12 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
321 für spätere Verwendung
322 Mapping F13 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
323 Mapping F13 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
324 Mapping F13 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
325 Mapping F13 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
326 für spätere Verwendung
327 Mapping F14 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
328 Mapping F14 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
329 Mapping F14 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
330 Mapping F14 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
331 für spätere Verwendung
332 Mapping F15 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
333 Mapping F15 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
334 Mapping F15 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
335 Mapping F15 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
336 für spätere Verwendung
337 Mapping Stand (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
338 Mapping Stand (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
339 Mapping Stand (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
340 Mapping Stand (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
341 für spätere Verwendung
342 Mapping Fahrt (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
343 Mapping Fahrt (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
344 Mapping Fahrt (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
345 Mapping Fahrt (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
346 für spätere Verwendung
347 Mapping Sens1 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
348 Mapping Sens1 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
349 Mapping Sens1 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
350 Mapping Sens1 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
351 für spätere Verwendung
352 Mapping Sens2 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
353 Mapping Sens2 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
354 Mapping Sens2 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
355 Mapping Sens2 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
3565 für spätere Verwendung
357 Mapping FL (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
358 Mapping FL (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
359 Mapping FL (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
360 Mapping FL (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
361 für spätere Verwendung
362 Mapping F1 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
363 Mapping F1 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
364 Mapping F1 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
365 Mapping F1 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
366 für spätere Verwendung
367 Mapping F2 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
368 Mapping F2 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
369 Mapping F2 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
370 Mapping F2 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
371 für spätere Verwendung
372 Mapping F3 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
373 Mapping F3 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
374 Mapping F3 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
375 Mapping F3 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
376 für spätere Verwendung
377 Mapping F4 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
378 Mapping F4 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
379 Mapping F4 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
380 Mapping F4 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
381 für spätere Verwendung
382 Mapping F5 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
383 Mapping F5 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
384 Mapping F5 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
385 Mapping F5 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
386 für spätere Verwendung
387 Mapping F6 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
388 Mapping F6 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
389 Mapping F6 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
390 Mapping F6 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
391 für spätere Verwendung
392 Mapping F7 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
393 Mapping F7 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
394 Mapping F7 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
395 Mapping F7 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
396 für spätere Verwendung
397 Mapping F8 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
398 Mapping F8 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
399 Mapping F8 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
400 Mapping F8 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
401 für spätere Verwendung
402 Mapping F9 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
403 Mapping F9 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
404 Mapping F9 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
405 Mapping F9 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
406 für spätere Verwendung
407 Mapping F10 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
408 Mapping F10 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
409 Mapping F10 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
410 Mapping F10 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
411 für spätere Verwendung
412 Mapping F11 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
413 Mapping F11 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
414 Mapping F11 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
415 Mapping F11 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
416 für spätere Verwendung
417 Mapping F12 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
418 Mapping F12 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
419 Mapping F12 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
420 Mapping F12 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
421 für spätere Verwendung
422 Mapping F13 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
423 Mapping F13 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
424 Mapping F13 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
425 Mapping F13 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
426 für spätere Verwendung
427 Mapping F14 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
428 Mapping F14 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
429 Mapping F14 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
430 Mapping F14 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
431 für spätere Verwendung
432 Mapping F15 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
433 Mapping F15 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
434 Mapping F15 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
435 Mapping F15 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
436 für spätere Verwendung
437 Mapping Stand (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
438 Mapping Stand (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
439 Mapping Stand (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
440 Mapping Stand (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
441 für spätere Verwendung
442 Mapping Fahrt (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
443 Mapping Fahrt (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
444 Mapping Fahrt (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
445 Mapping Fahrt (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
4416 für spätere Verwendung
447 Mapping Sens1 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
448 Mapping Sens1 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
449 Mapping Sens1 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
450 Mapping Sens1 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
451 für spätere Verwendung
452 Mapping Sens2 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
453 Mapping Sens2 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
454 Mapping Sens2 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
455 Mapping Sens2 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
456 für spätere Verwendung

{/reg}

Siehe auch folgende Märklin-Doku.

Montage

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

ihre Informationen
Bilder des Modells
Bilder des Decoders
etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

Pufferung(*)

Ein ext. Decoder-Pufferspeicher ist bei diesem Modell werkseitig nicht verbaut.

Lautsprecher(*)

{-article id="1378"}[text]{/article} Deprecated: stristr(): Passing null to parameter #1 ($haystack) of type string is deprecated in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/1967569_493d03d50c73078ede1c0bc6bc3e42c0 on line 14

Ansicht(*)

Lautsprecher-Daten	Wert	Bild
Ersatzteil#	E180357 Lautsprecher-Box incl. Montage-Halter
Abmessungen/Durchmesser	Geh: 14x12x4,LS:10 [mm]
Scheinwiderstand	8 [Ohm]
Leistung	0,5 [Watt]
Zubehör
Anmerkung	- Anmerkung -
Ersatz
Hinweis(e)	Passend z.B. für Artikelnummer: 37778, 37779, 22xxx, ... (ohne Gewähr)

Montage(*)

Br-Variable (bret403) nicht belegt/auswertbar || mit akt. Wert nicht verarbeitbar/ggf. (noch) ungültig !

für Loktyp= elektro-lok

Anschluss(*)

Der Lautsprecher ist mittels Litzen (meistens weiß oder rot/schwarz) mit dem Soundmodul / Decoderträger verbunden.

Lautsprecher-Berater(*)

Bei Märklin / Trix wurden im Laufe der Jahre unterschiedliche Lautsprechertypen verbaut. Dabei sind demen den mechanischen Kennwerten - Bauart, Abmessungen, etc. - ganz besonders die el. Kenndaten wie - Scheinwiderstand, Leistung, etc. - interessant.

Die nachfolgende Übersicht soll eine Einordnung geben.

Decoder-Typ	Sound-Modul	Scheinwiderstand	Leistung	Bild	Bemerkungen
Fx-Decoder	extern	8/32 Ohm			Verschiedene Größen**.
Decoder mit externem Soundmodul DVM09	extern	32 Ohm			Verschiedene Größen*'. Pic-Decoder und mfx-Decoder möglich.
mfx-Decoder 1. Gen Basis ESU	integriert	100* Ohm			Verschiedene Größen*'. wurden nur bis 2004 verwendet, ggf. mit Zusatzwiderstand (siehe unten).
msD-Decoder 2. Gen. Basis Märklin	integriert	8 Ohm			Verschiedene Größen**.
msD3-Decoder	integriert	8 Ohm			Verschiedene Ausführungen mit Resonanzgehäuse sowie mit/ohne Mini-Stecker.
		* Anfangs kam es bei diesen Lautsprechern zu einer Überlastung bei zu hoch eingestellter Lautstärke in den verwendeten Decodern, wenn gleichzeitig eine zu geringe Bedämpfung des meist offen eingebauten Lautsprechers vorlag. Märklin hat dann empfohlen, in eine Lautsprecherleitung einen Widerstand von 27 ... 47 Ohm einzubauen.
Bis auf ganz wenige Ausnahmen wurden alle frei- d.h. nicht gekapselt - eingebaut. Als Resonanzraum diente dann das umgebende Gehäuse.		** Es gibt Größen in: 16, 20, 23, 28mm

Links(*)

Hier finden Sie einige interessante Links zum Thema Lautsprecher.

Märklin Übersicht 8-Ohm Lautsprecher
Reichelt-Elektronik - Übersicht über eine Vielzahl von Kleinlautsprechern
Leistungsanpassung (Wikipedia)
Welt-Wissenschaftsredaktion - revolutionäre, neue Lautsprecher-Technologie
Im Juni 2018 hat die Redaktion folgenden Beitrag über eine neue Lautsprecher-Technologie veröffentlicht.

Es wäre wohl sehr interessant, wenn sich die Modellbahn-Industrie dieser neuen Technologie annehmen würde, sind doch die Lautsprecher sehr oft das schwächste Glied in der Kette.

Sound-Stufe(*)

msd dec soundchip maked 300 Diese Decoder sind mit einer Sound-Chip (Analog-Devices ????) versehen. Der angeschlossene Lautsprecher sollte einen Scheinwiderstand von 4 - 8 Ohm aufweisen. Dabei kann der Chip eine max. Leistung von ca. 1 ... 1,5W liefern. Das geht aber nur, wenn die Stufe im Zustand der Leistungsanpassung betrieben wird. Dabei sollte der innere Widerstand der Soundstufe und der (Schein-)Widerstand des angeschlossenen Lautsprechers möglichst gleich sein. Märklin verwendet selbst 8 ohmige Lautsprecher und ist somit etwas oberhalb dieser Anforderung.

Für diesen Decoder können auch Lautsprecher von anderen Herstellern verwendet werden. Neben den Abmessungen müssen auch die el. Kennwerte berücksichtigt werden.

Zu beachten ist auf jeden Fall, dass der Scheinwiderstand 4 ... 8 Ohm beträgt.

Kleinere Werte sind - wegen (Überlast/Kurzschluss) - nicht erlaubt. Größere Werte sind - in der Regel- unkritisch, aber die abgegebene Leistung (...Lautstärke) wird sich verringern.

Hinweis/e

Diese Decoder haben - entgegen der ursprünglichen Definition der 21-pol. mtc-Schnittstelle - nun "verstärkte" Ausgänge auch an AUX3/-4.

Das kann beim Einsatz in älteren mfx-Loks von Märklin zu Problemen führen, da diese Ausgänge dort teilweise durch zusätzliche, eigene Elektronik auf der Decoderträger-Platine verstärkt werden.

Tuning

Deprecated: stristr(): Passing null to parameter #1 ($haystack) of type string is deprecated in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/1967569_cf1572f063a10ea92918e177efcff277 on line 14 {rem}{-accordion-art-2666-tun title="Tuning-Allgemein" open="false"}{-snippet alias="tun_allg"}{/rem}{-accordion-art-2666-tun title="Tuning-Lokomotive / - Triebzug / etc." open="false"}

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

ihre Informationen
Bilder des Modells
Bilder des Decoders
etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

Br-Variable (bret403) nicht belegt/auswertbar || mit akt. Wert nicht verarbeitbar/ggf. (noch) ungültig !

Beleuchtung(*)

Stirnlicht/er

Platine/n

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

ihre Informationen
Bilder des Modells
Bilder des Decoders
etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

Steuerung

Bei der Lokomotive ist die digitale "Lichtwechsel-Schaltung ws/rt" implementiert. Dabei kann bei Akrivierung über die Decoder-Funktion[F0] das

Stirnlicht A-Licht 3[ge] || [ws] ... je nach Produktionszeit
Schlusslicht 2(rt)

wechselseitig beim Fahrtrichtungswechsel umgeschaltet werden.

Die Helligkeit des Lichts bleibt dabei konstant.

Wagen(*)

Innenbeleuchtung

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

ihre Informationen
Bilder des Modells
Bilder des Decoders
etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

Tischlampen-SpeiseWagen

Br-Variable (bret403) nicht belegt/auswertbar || mit akt. Wert nicht verarbeitbar/ggf. (noch) ungültig !

weitere Beleuchtungen(*)

Führerstandsbeleuchtung(*)

Br-Variable (bret403) nicht belegt/auswertbar || mit akt. Wert nicht verarbeitbar/ggf. (noch) ungültig !

Zug-Innenbeleuchtung(*)

Br-Variable (bret403) nicht belegt/auswertbar || mit akt. Wert nicht verarbeitbar/ggf. (noch) ungültig !

Hinweis

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

ihre Informationen
Bilder des Modells
Bilder des Decoders
etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

Tuning

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

ihre Informationen
Bilder des Modells
Bilder des Decoders
etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

Downloads(*)

{reg A}

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

ihre Informationen
Bilder des Modells
Bilder des Decoders
etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

{pub}{-article301"}[text]{-/article}{-/pub}{/reg}{reg R}

*** content of Downloads not displayed yet.

{/reg}?>{/source}

snd=s-dec

Quit-art-2483

SndMod-Variable (s-dec) nicht belegt/auswertbar || mit akt. Wert nicht verarbeitbar/ggf. (noch) ungültig !

Deprecated: stristr(): Passing null to parameter #1 ($haystack) of type string is deprecated in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/1967569_2204d7a09a9d72a0ca89066067579c70 on line 14 Deprecated: stristr(): Passing null to parameter #1 ($haystack) of type string is deprecated in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/1967569_9bb1350e9f268c1fe19a4341d213c72b on line 14 Deprecated: stristr(): Passing null to parameter #1 ($haystack) of type string is deprecated in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/1967569_6c83a967c1b9d0c03e184f9a13957581 on line 14

Motor(*)

{-tab-art-1115 title="Motor(*)"}

Ansicht

*** dc-dual ***

Der Triebzug ist mit einem Doppel-Antrieb versehen, Je Motor gilt

Motor mit Flachprofil
2 Wellenende
2 Schwungscheiben und
2 Kardan-Aufnahmen (vor denen nur eine genutzt wird)
oben liegende Anschlussfahnen

Ob diese ein 5- oder nur ein 3-Poler sind, kann ich nicht genau sagen. Dazu müsste man den Motor öffnen. Ich unterstelle aber mal die 5-polige Variante.

Infos

Der Triebzug ist mit einem Doppel-Antrieb versehen, der sich - ganz wie bei den modernen Triebzügen der Bahn - im Boden des Motor-/Decoderwagens befindet. Da der Zug mit seiner Metallkonstruktion ein relative schweres Modell ist, hat man zwei Antriebsmotore eingebaut, die jeweils dann über Kardanwellen und Antriebsschnecken, die Getriebe in den Drehgestellen angetreiben.

Antrieb/Regelung

Die Regelung des Motors wird komplett von der Elektronik / vom Decoder übernommen. Dazu wird die Gegen-EMK - also die Spannung die der sich drehende Motor zurückgibt, wenn er einen kurzen Moment nicht angetrieben wird (Generator) - ausgewertet und - die Drehzahl entsprechend der Sollvorgabe - ggf. nachgeregelt.

Die Sollvorgabe kann durch die dafür vorgesehenen CVs ihres Decoders beeinflusst werden. Nähere Details dazu finden sie in der Decoder-Anleitung bzw. auf den Supportseiten ihres Decoderherstellers.

Merkmale

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

ihre Informationen
Bilder des Modells
Bilder des Decoders
etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

Montage

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

ihre Informationen
Bilder des Modells
Bilder des Decoders
etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

Entstörung

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

ihre Informationen
Bilder des Modells
Bilder des Decoders
etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

sonst. Dokus

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

ihre Informationen
Bilder des Modells
Bilder des Decoders
etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

Br-Variable (bret403) nicht belegt/auswertbar || mit akt. Wert nicht verarbeitbar/ggf. (noch) ungültig !

Stromabnahme/Entstörung(*)

Schleifer

E138079a Die Märklin-Lokomotive ist mit einem einclipsbaren, 5cm langen Mittelschleifer ET#: E138079 mit durchgehender Schleiferauflage ausgerüstet.

Die Montage erfolgt auf der Unterseite des Drehgestells meist auf der Führerstandsseite 1.

Oberleitung(*)

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

ihre Informationen
Bilder des Modells
Bilder des Decoders
etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

Schleifer-Umschaltung(*)

Der Zug bzw. die Lok ist mit einer Schleiferumschaltung [SLU] zwischen Lok und Steuerwagen ausgestattet. Damit erreicht man ein punktgenaues Anhalten des Wendezugs vor Signalen in beiden Richtungen.

Dabei werden wechselseitig der Schleifer der Lok und der des Steuerwagens über eine Leitung geschaltet, die durch den ganzen Zug - Lok und Wagen - geführt wird. Die Umschaltung erfolgt über den Richtungswechsel bei der Lok.

Technisch wird die Durchleitung über el. leitende Kupplungen zwischen Lok und Wagen/Steuerwagen realisiert. Dazu erfolgt über eine 1-pol. Verbindung der abgesetzte Schleifer mit der Steuerung der SLU, die dann vom eingebauten Decoder bzw. dessen ext. Beschaltung übernommen wird..

Wird der Zugverband getrennt, während die Stromaufnahme gerade über den Steuerwagenschleifer erfolgt, kann die Lok nicht mehr alleine genutzt werden, da ihr eigener Schleifer ja gerade abgeschaltet ist. In diesem Fall ist der meistens vorhandene Jumper zur Abschaltung der Schleiferumschaltung entsprechend zu setzen. Näheres dazu findet man in der Betriebsdokumentatiuon.

Verdrahtung / Montage

{-article id="-599"}[text]{/article} Deprecated: stristr(): Passing null to parameter #1 ($haystack) of type string is deprecated in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/1967569_6079f243a655acb65bb09e0e317536c3 on line 14

elektro-lok

Lokschleifer

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

ihre Informationen
Bilder des Modells
Bilder des Decoders
etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

Dachstromabnehmer

content -Dachstromabnehmer

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

ihre Informationen
Bilder des Modells
Bilder des Decoders
etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

Entstörung

Info

Grundsätzlich unterscheiden wir bei Lokomotiven unterschiedliche, mögliche Störquellen wie:

Schleifer,
Motor,
etc.

die durch geeignete Maßnahmen in die Entstörung einzubeziehen sind.

Allgemein

Da es beim Betrieb der Lok - durch Funkenbildung am Schleifer und Motor - zu breitbandige Störungen, die heute unter "Elektro-Smog" eingeordnet werden - kommen kann, ist eine Entstörung dringend geraten.

Störungsauswirkungen
Die Störungen können in digitalen Modellbahn-Systemen z.B. zu unvorhergesehenen Effekten - wie Nichtsteuerbarkeit der Lokomotiven, unkontrollierte Steuerung anderer Lokomotiven, Signale, etc. führen.

Ein weiterer Teil der Störungen kann sich z.B. aber auch auf den Funkempfang auswirken. Wegen der Breitbandigkeit, können dabei auch andere Frequenzbereiche - z.B. solche für sensible Bereiche/Dienste wie Herzschrittmacher, Flugfunk, etc. - betroffen sein.
Maßnahmen
Zur Minimierung der Störungen sind seitens des Produkt-Herstellers verschiedene Maßnahmen - nach der EMV - Richtlinie - vorzusehen: Dazu gehören z.B. Drosselspulen und Kondensatoren - teils in komplexer Anordnung und auch besondere Abschirmungen.

Grundsätzlich gelten folgende Hinweise:

vorhandene Entstörbauteile
- dürfen nie ausgebaut werden und
- müssen immer so nah wie möglich an der Störquelle verbaut sein, damit eine Antennenwirkung über ggf. vorhandene Anschlussleitungen minimiert wird.

Details-Schleifer

In manchen Lokomotiven baut Märklin/Trix Bauteile zur Entstörung der Schleiferzuleitungen ein.

Eine Längsdrossel in die Schleiferzuleitung zum Decoder - bei Trix wird systembedingt in jede der beiden Radschleiferleitungen eine verbaut - bedämpft Störsignale , die das Digitalsignal überlagern können und damit Störungen bei der Kommunikation zwischen Decoder und Steuergerät (Stichwort: "Geisterlok") verursachen können.

Da Modellbahn-Lokomotiven mit Schleifern und Motore ausgerüstet sind, treten im Betrieb unterschiedliche Störsignale auf.. Am Motor werden sie i.d.R. durch ein Phi(?)-Filter aus 2 Induktivitäten und biszu drei Kondensatoren bedämpft.

Die Störsignale an den Schleifern der Lok, müssen anders behandelt werden. Speziell bei Märklin-Loks mit dem Mittelschleifer können Störungen durch schlechte Kontaktgabe entstehen.

Diese werden meistens durch eine sogn. Längsdrossel bedämpft. Dabei handelt es sich im elektrischen Sinn um eine Induktivität (Spule). Es gibt sie in verschiedenen Bauausführungen.

drossel draht märklin schleifer 47µH 200

Längsdrossel (verwendet bei digitalen Lokomotiven)

drossel draht märklin schleifer 47µH 200 UKW-Drossel (verwendet bei analogen Lokomotiven)

drossel draht märklin schleifer 47µH 200 Gleichtakt-Filter

Details-Motor

Zusätzliche Entstörungsmaßnahmen liegen bei diesem Fahrzeug nicht vor.

Schleifer Umbau-Übersicht

Im Stummiforum fand ich diesen sehr interessanten Beitrag zum Theme Schleifer, den ich hier verlinken möchte: https://www.stummiforum.de/viewtopic.php?t=55685

/ Schleifer-Übersicht

Bei Märklin werden - bedingt durch das Mittelleiter-Gleissystem - bei Lokomotiven und Wagen seit je her Mittelschleifer eingesetzt. Sie unterscheiden sich durch ihre Bau-Montageform, Länge und Ausführung der Schleifauflage. Die nachfolgende Zusamenstellung gibt eine kleine Übersicht.

Alle Angaben ohne Gewähr!

Lokomotiven

Märklin

Zusammenstellung nicht vollständig - wird laufend ergänzt.

Artikel#	Bild	Aus-führ-ung	Kabel	Schleif-Auflage	Länge [mm]	Montage		Bemer-kungen	Ver-wendung
						Art	im Drehgestell

7185		unsym.Loch-schleifer	ohne	mit Loch	62	Schrau-be		Nachfolge: E214530
7175		sym.Loch-schleifer	ohne	mit Loch	42	Schrau-be
7165		unsym.Loch-schleifer	ohne	mit Loch	70	Schrau-be
7164		sym.Loch-schleifer	ohne	mit Loch	50	Schrau-be	fehlt noch	Aufnahme mit gerundeten EndenSchraube: E756090; Senkschraube M2x7	z.B. BR18.1, wüC/K , Re 460, BR17 ... S10
7113		unsym.Loch-schleifer	ohne	mit Loch		Schrau-be
E103264		sym.Flüster-schleifer	ohne	glatt	50	Clip			z.B. BR798
E127301		sym.Flüster-schleifer	ohne	glatt	50	Schrau-be	Unter der Lok mittels Grobgewinde-Schraube und Montageplatte	Aufnahme mit gerundeten EndenSchraube und Montageplatte nicht gelistet	Abbildung in ET-Blatt falsch !z.B. BR65
E128239		sym.Flüster-schleifer	ohne	glatt		Clip	fehlt noch	breite 4-Clip-Aufnahme mit gerundeten Enden	z.B. VT10
E138079		sym.Flüster-schleifer	ohne	glatt		Clip	geänderte Aufhängung der Schleiferfäche mit breiter 4-pol. Clip-Aufnahme		diverse Loko-motiven
E141133		sym.Flüster-schleifer	ohne	glatt		Clip	geänderte Aufhängung der Schleiferfäche mit schmaler 4-pol. Clip-Aufnahme		diverse Loko-motiven
E206370		sym.Flüster-schleifer	ohne	glatt	51	Clip		breite, lange 4-Clip-Aufnahme mit gerundeten Enden	z.B. BR21x
262501		sym.Flüster-schleifer	ohne	glatt	50	Clip		breite, lange 4-Clip-Aufnahme mit gerundeten Enden	z.B. BR06
282510		sym.Steck-schleifer		mit Steck-stange		Steck	alte Version: Benötigt eine entsprechende Aufnahme	Aufnahme mit gerundeten Endenmit Kontaktstange	z.B. wüC, BR18.1
E212448		sym.Loch-schleifer	ohne	mitLoch	?	mitSchrau-be	fehlt noch	Aufnahme mit gerundeten EndenSchraube: E786790 Senkschraube M2x4,6	z.B. BR59, wüC, wüK
E214530		sym.Loch-schleifer	ohne	mitLoch	62	mitSchrau-be		Aufnahme mit gerundeten EndenSchraube: E786790 Senkschraube M2x4,6Nachfolger von 7185	E44 [34440 / 37440]
E225647		sym.Flüster-schleifer	ohne	glatt	?	Clip		schmale, kurze4-Clip-Aufnahme mit gerundeten Enden	z.B. BR38(neu)
E280270		sym.Flüster-schleifer	ohne	glatt	?	Clip	fehlt noch	Aufnahme mit gerundeten Enden	z.B. BR42
E306328		sym.Flüster-schleifer	ohne	glatt	50	Clip	fehlt noch	Aufnahme mit gerundeten Enden und schmaler Cklip-Aufnahme	E75
E461190			ohne	mitLoch		Clip		auf Montagesockel	ET194, LAG Triebwagen

Trix

Zusammenstellung nicht vollständig - wird laufend ergänzt.

Artikel#	Bild	Aus-führ-ung	Kabel	Schleif-Auflage	Länge [mm]	Montage		Bemer-kungen	Ver-wendung
						Art	im Drehgestell


314939		sym.Radschleifer	ohne	seitl. Rad-Innen-Fläche	42 ????	Clip	ja	Nachfolge: E314939

Wagen

Zusammenstellung nicht vollständig - wird laufend ergänzt.

Artikel#	Bild	Aus-führ-ung	Kabel	Auflage	Länge [mm]	Montage		Bemerk-ungen	Ver-wen-dung
						Art	im Drehgestell

E147251	folgt								43252
E103751		sym.Loch-schleifer	mit Lötan-schluss	mitLoch	50	Dreh-zapfen			z.B. 43279
E201495		sym.Loch-schleifer	ohne	mit Loch	42	Clip		2 ClipAufnahme mit gerundeten Enden	z..B. KranwagenGoliath
E205229		stark asym.Loch-schleifer	mit Stecker	mit Loch	41	Dreh-zapfen		Nachfolge-modell E263109	UIC-X Wagen1:93,54330873406
E227560		leichtasym.Loch-schleifer	mit Stecker	mit Loch	50	Dreh-zapfen		Wie E414940,nur mit Stecker am Kabelende	?
E214438		asym.Loch-schleifer	mit Lötan-schluss	mit Loch	50	Dreh-zapfen		baul. identisch mit E103751?	Behelfsgepäck-wagen z.B.43986, 43992, 49962
E263109		stark asym.Flüster-schleifer	mit Lötan-schluss	ohne Loch	41	Dreh-zapfen		Vorläufer-rmodell E205229	UIC-X Wagen1:93,5
E272347	fehlt leider aber ähnlich wie	sym.Flüster-schleifer	mit Lötan-schluss	glatt	50	Dreh-zapfen		Vorläufer-rmodell E214438	z.B. Wagenset 42265
E414940		leichtasym.Loch-schleifer	mit Lötan-schluss	mit Loch	50	Dreh-zapfen			Pwagen älterer Bauart (z.B. 4411) mit Kunststoff-gehäuse 1:100
E418100		leichtasym.Flüster-schleifer	mit Lötan-schluss	ohne Loch	50	Dreh-zapfen			73404
E46667286		federnder Schleifer	ohne	ohne Loch	42	Schiebe-lager		Spezialschleifer von Trix-Express.Wird aber auch bei einigen Märklin-Wagen verwendet.

Grundträger, Fahrwerk & Gehäuse

Info

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

ihre Informationen
Bilder des Modells
Bilder des Decoders
etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

Grundträger

---- Elektro-Lok ----

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

ihre Informationen
Bilder des Modells
Bilder des Decoders
etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

Fahrwerk

---- Elektro-Lok ----

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

ihre Informationen
Bilder des Modells
Bilder des Decoders
etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

{-snippet alias="php-script-varnames2lowcase_set-default-values_set-message-vars"} Deprecated: stristr(): Passing null to parameter #1 ($haystack) of type string is deprecated in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/1967569_555bedda90d78ce4b31d312fd6c2a481 on line 14

Aufbau

Gehäuse

Info

Br-Variable (bret403) nicht belegt/auswertbar || mit akt. Wert nicht verarbeitbar/ggf. (noch) ungültig !

für elektro-lok

Außen

Info

Br-Variable (bret403) nicht belegt/auswertbar || mit akt. Wert nicht verarbeitbar/ggf. (noch) ungültig !

fuer Typelektro-lok

Front

Seite

Einstieg

Lüfterband(*)

Br-Variable (bret403) nicht belegt/auswertbar || mit akt. Wert nicht verarbeitbar/ggf. (noch) ungültig !

Maschinenraum-Fenster(*)

Br-Variable (bret403) nicht belegt/auswertbar || mit akt. Wert nicht verarbeitbar/ggf. (noch) ungültig !

Dach(*)

Stromabnehmer

Info

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

ihre Informationen
Bilder des Modells
Bilder des Decoders
etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

Details

E-Lok/BR=bret403

Br-Variable (bret403) nicht belegt/auswertbar || mit akt. Wert nicht verarbeitbar/ggf. (noch) ungültig !

Montage

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

ihre Informationen
Bilder des Modells
Bilder des Decoders
etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

Sonstige Aufbauten

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

ihre Informationen
Bilder des Modells
Bilder des Decoders
etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

Innen

Info

Deprecated: stristr(): Passing null to parameter #1 ($haystack) of type string is deprecated in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/1967569_77f19ca950435a85fdfea06cda4c3f04 on line 14 {-article id="1103"}[text]{/article}

Führerstand

Br-Variable (bret403) nicht belegt/auswertbar || mit akt. Wert nicht verarbeitbar/ggf. (noch) ungültig !

Maschinenraum(*)

Dach(innen)

Br-Variable (bret403) nicht belegt/auswertbar || mit akt. Wert nicht verarbeitbar/ggf. (noch) ungültig !

Gehäuse öffnen/abheben

Bitte beachten Sie dazu die bebilderten Hinweise in der Betriebsanleitung

Bauartunterschiede

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

ihre Informationen
Bilder des Modells
Bilder des Decoders
etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

Außen-Beleuchtung

Stirnlicht/er

Die Stirnlicht-LEDs wurden werkseitig bereits in warm-weisser Ausführung verbaut.

Br-Variable (bret403) nicht belegt/auswertbar || mit akt. Wert nicht verarbeitbar/ggf. (noch) ungültig !

für Lok-Typ: elektro-lok

Lichtwechsel

digital gesteuerter Lichtwechsel std-ar

Die Lokomotive ist mit einem "3L/2L" Standart-Lichtwechsel ausgestattet.

Dieser ist über die Decoderfunktion F0 digital gesteuert. Dabei wird neben dem 3L-Stirnlicht(ws) an der Lokfront, wechselseitig auch das 2L"-Stirnlicht(rt) geschaltet.

Die Helligkeit ist dabei unabhängig von der aktuellen Geschwindigkeit.

Lw=std-ar

Deprecated: stristr(): Passing null to parameter #1 ($haystack) of type string is deprecated in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/1967569_c1a16b141030c31edd5ea4355877940b on line 14 Deprecated: stristr(): Passing null to parameter #1 ($haystack) of type string is deprecated in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/1967569_9cfd68d72fdb5cc0ce94eed2c4cea8d9 on line 14 Deprecated: stristr(): Passing null to parameter #1 ($haystack) of type string is deprecated in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/1967569_a5374845a7f8cf241eea16f2cbfc37b1 on line 14

Kupplung

Allgemein

Das Fahrzeug ist mit den Kurzkupplungen versehen, wie sie seit geraumer Zeit von Märklin/Trix verbaut werden.

Diese Kupplungen besitzen eine Steckaufnahme und einen Kurzkupplungskopf. Die Steckaufnahme wird in einen sogn. NEM-Schacht gesteckt. Dieser kann verschiedenartig geführt werden.

mit Kulissenführung
Ermöglicht eine saubere Führung, speziell in Kurven und anspruchsvollen Gleisfiguren.
mit Drehpunktführung
Eine einfachere Variante, die oft bei gerinen Platzverhältnissen gewählt wird.

Ausführung

Montage

Es ist eine fest montierte Kupplung verbaut.

Hinweis/e

Es liegen keine Hinweise vor..

Dachausrüstung(*)

Stromabnehmer

Info

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

ihre Informationen
Bilder des Modells
Bilder des Decoders
etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

Details

E-Lok/BR=bret403

Br-Variable (bret403) nicht belegt/auswertbar || mit akt. Wert nicht verarbeitbar/ggf. (noch) ungültig !

Montage

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

ihre Informationen
Bilder des Modells
Bilder des Decoders
etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

Sonstige Aufbauten

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

ihre Informationen
Bilder des Modells
Bilder des Decoders
etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

In-/Outside

{-article id="503"}[text]{/article} Deprecated: stristr(): Passing null to parameter #1 ($haystack) of type string is deprecated in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/1967569_17fd6cbdbe124e861b424b7b89a0b36a on line 14

Outside

Bild-Dateiverzeichnis: images/content/stories/firmen/maerklin/BR_ET403/37779/outside/ zu Artikel: (37779) existiert (noch) nicht!

Inside

Bild-Dateiverzeichnis: images/content/stories/firmen/maerklin/BR_ET403/37779/inside/ zu Artikel: (37779) existiert (noch) nicht!

Probleme

Für dieses Modell sind derzeit keine Probleme bekannt.

Tuning-[/]

Deprecated: stristr(): Passing null to parameter #1 ($haystack) of type string is deprecated in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/1967569_cf1572f063a10ea92918e177efcff277 on line 14 {rem}{-accordion-art-2666-tun title="Tuning-Allgemein" open="false"}{-snippet alias="tun_allg"}{/rem}{-accordion-art-2666-tun title="Tuning-Lokomotive / - Triebzug / etc." open="false"}

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

ihre Informationen
Bilder des Modells
Bilder des Decoders
etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

Video/s

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

ihre Informationen
Bilder des Modells
Bilder des Decoders
etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

{-tab-art-915 url="https://google.com" title="https://google.com"}

Login

Inhalte (MM)

geänd. Artikel

Home
