Decoder
Platine
Ansicht
| Märklin/Trix mSD3 Decoder Layout 1 | ||||||||||||||
     |
Version 1
Version 2
UnterschiedAuf der Oberseite im oberen Bereich der mtc-Schnittstelle wurden Bauteile geändert.
|
|||||||||||||
| ET#: 254685 / KN150505C ? | ||||||||||||||
Info(*)
Derzeit liegen (noch) keine Daten vor -
Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
einfach an meine - im Impressum hinterlegte - eMail-Adresse.
Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.
Schnittstelle
Märklin-Decoder Typen (mSD bzw. mSD3) sind mit verschiedenen Schnittstellen ausgerüstet. Nachstehend eine Übersicht.
mtc-Schnittstelle
Die Platine ist mit einer 2x11-pol. (22) Lochreihe ausgestattet, auf der oben eine passende Steckbuchse aufgelötet ist.
|
||
|
Diese Montageform ist bei Märklin/Trix die Standard-Variante.
|
Durch die darunter liegenden Lochreihen Kabel-Schnittstelle
Die Lötpads unterhalb der Lochreihen sind für den Kabelanschluss bei freier Verdrahtung einer 8-pol. Schnittstelle.
Abhängig von der Art des Decoders kann die Belegung der Lötflächen variieren. Bitte schauen sie immer auch in ihre Decoder-Betriebsanleitung.
Weitergehende Infos dazu finden sie unter dem Reiter "Anschlüsse>mLD-/mSD-Kabel-Anschlüsse.
- mLD3-/mSD3 Decoder:
Eine Kabel-Anschluss-PAD-Reihe ist bei diesem Decoder nicht mehr explizit vorhanden.. Hier werden die notwendigen Verbindungen mittels in die mtc-Buchse eingelöteter Kaberlitze hergestellt.
SUSI-Schnittstelle
Bei diesem Decoder kann die SUSI-Schnittstelle nur über die in der 21-poligen mtc-Schnittstelle integrierten Anschlüsse verwendet werden.
Zusätzlich / Ersatzweise ist ein direkter Anschluss eines ext. SUSI-Moduls auch direkt über die vorhandenen LötPADs auf dem Decoder möglich.
?>{/source}Merkmale
|
Anschlüsse
mLD3/mSD3 mit Kabel
Die Decoder mLD3-/mSD3 haben keine besonderen LötPADs für den Anschluss von Kabeln mehr auf der Platine. Die Kabel werden nun von unten in die Löcher der Lochreihe gesteckt und oben auf der Buchsenleiste verlötet.
Das ist zwar techn. sicher stabiler und die Kabel sitzen fester, verhindert aber die Möglichkeit, einen solchen Decoder ohne größere Aufwände - nach dem Entfernen der Kabel - in einer normalen 21-pol. Stiftleiste weiter zu verwenden, da die Steckbuchse durch - noch ggf. vorhandenes Lötzinn - verunreinigt ist und somit nicht mehr leichtgängig auf die Stiftleiste gedrückt werden kann.
mLD3 21-pol. mtc Schnittstelle
mSD3 21-pol. mtc Schnittstelle
ext. Ausgänge
| Märklin Decoder: ext. Ausgänge - mLD3 / mSD3 | ||||||||||
| Ausgang | LV | LH | AUX1 | AUX2 | AUX3 | AUX4 | ||||
 rückwärts | vorwärts  |
|
|
|
|
|
|
|
|
|
|
| Typ | OC | OC | [TTL/OC]* | [TTL/OC]* | [TTL/OC]* | [TTL/OC]* | ||||
| Schaltverhalten im aktiven Zustand | TTL = Logic-Pegel (+5V) / OC = open collector .... schaltet gegen Elektronik-Masse | |||||||||
* [TTL/OC]
Bei diesen Decodern kann man das Ausgangsverhalten per Software - Configuration-Variable [CV] einstellen. Nähere Einzelheiten dazu findet man in den Märklin-Unterlagen zum Decoder. Dabei lässt sich das Ausgangsschaltverhalten zwischen "logisch / unverstärkt" oder "physikalisch / verstärkt" einstellen.
{-article id="2644"}[text]{/article}techn. Daten
- Maße (L x B x H) 30 x 15,5 x 6,2 mm
- Dauerlast am Motorausgang ? 1,1 A
- Belastung der Lichtausgänge ? 250 mA
- Belastung AUX 3 – AUX 4 (Schaltausgang) je ? 250 mA
- Belastung AUX 3– 4 (logischer Ausgang mit TTL-Pegel (+5V)) je ? 20 mA
- Belastung AUX + Licht (Summe) ? 300 mA
- Belastung Motor bzw. AUX 5/6 ? 1,1 A
- Max. Ges.-Belastung (Summe) ? 1,6 A
- Max. Spannung ? 40 V
- Sound-Leistung (an 4 ? /8 ?) 2,3 W / 1,2 W
- Kurzschluss und Überlastschutz an den Ausgängen Licht vorne (LV), Licht hinten (LH), AUX 1 – AUX 24 und an den Motorausgängen.
Quelle: Diese Angaben wurden den Anleitungen für die mSD3-Update-Decoder entnommen. Die werkseitig verbauten Decoder werden diesen Spezifikationen wohl auch weitgehend entsprechen.
Sonstiges
Derzeit liegen (noch) keine Daten vor -
Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
einfach an meine - im Impressum hinterlegte - eMail-Adresse.
Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.
Info
allg. Infos
Detail-Infos
Dieser Decoder wurde in der Zeit ab 09/2015 bei Märklin als Nachfolger der bis dahin eingesetzten mSD verbaut. Der Decoder stellt die 3. Generation der mfx-fähigen Decoder dar. Er wartet mit zahlreichen Neuerungen auf, die sowohl technischer als auch funktionaler Natur sind. z.B.
- techn. Neuerungen
- So arbeiten die neuen Decoder mit einer modernen 32-Bit-Architektur (bisher: 8-Bit-Technologie) und sind somit wesentlich schneller und leistungsfähiger.
- Zudem bietet die neue Generation mehr Speicherplatz und einen deutlich leistungsfähigeren Audioprozessor (Digitaler Signal Prozessor / DSP), der Lautsprecher noch gezielter ansteuert. Und das alles bei identischer Platinengröße.
- funktionalen Neuerungen
- Unterstützen alle gängigen Digital-Formate (fx, mfx, DCC) und sind sowohl in H0-Lokomotiven von Märklin als auch von Trix einsetzbar.
- Sie sind für bis zu 32 schaltbare Funktionen vorbereitet.
- Während einer Einmeßfahrt stellen sie automatisch die optimalen Motorparameter ein.
- Sie bieten individuell regelbare Sounds und eine verbesserte Soundtiefe.
- Individuelle Sounds lassen sich einfach aufspielen.
- Der Decoder arbeitet intern mit 4096 statt bisher 126 Fahrstufen.
- Die Langsamfahreigenschaften sind nochmals deutlich optimiert.
- Jeder Decoder kann beliebig mit Projekten bespielt werden.
- Dank eines erweiterten Mappings können Funktionen nun logisch verknüpft werden.
- Auch komplexe Aktionsabläufe (wie Rangierfahrten oder der „Kupplungswalzer“) sind nun möglich.
- Funktionsausgänge können in ihrem Verhalten als verstärkt oder auch unverstärkt konfiguriert werden.
Die werksseitig verbauten Decoder in den Modellen, lassen es weiterhin aber nicht zu, dass die Geräuschdateien verändert werden können. Die Sounds sind gegen Updates gesperrt.
Für die Umrüstung älterer Lokomotiven, wurden verschiedene Umrüstsätze entwickelt und angeboten. Diese beinhalten neben dem Decoder auch noch weitere Komponenten, wie Leiterplatten, Lautsprecher, etc.
Funktionen
Digitales
allgem. Infos
Dieser Decoder wurde in der Zeit ab 09/2015 bei Märklin als Nachfolger der bis dahin eingesetzten mSD verbaut. Der Decoder stellt die 3. Generation der mfx-fähigen Decoder dar. Er wartet mit zahlreichen Neuerungen auf, die sowohl technischer als auch funktionaler Natur sind. z.B.
- techn. Neuerungen
- So arbeiten die neuen Decoder mit einer modernen 32-Bit-Architektur (bisher: 8-Bit-Technologie) und sind somit wesentlich schneller und leistungsfähiger.
- Zudem bietet die neue Generation mehr Speicherplatz und einen deutlich leistungsfähigeren Audioprozessor (Digitaler Signal Prozessor / DSP), der Lautsprecher noch gezielter ansteuert. Und das alles bei identischer Platinengröße.
- funktionalen Neuerungen
- Unterstützen alle gängigen Digital-Formate (fx, mfx, DCC) und sind sowohl in H0-Lokomotiven von Märklin als auch von Trix einsetzbar.
- Sie sind für bis zu 32 schaltbare Funktionen vorbereitet.
- Während einer Einmeßfahrt stellen sie automatisch die optimalen Motorparameter ein.
- Sie bieten individuell regelbare Sounds und eine verbesserte Soundtiefe.
- Individuelle Sounds lassen sich einfach aufspielen.
- Der Decoder arbeitet intern mit 4096 statt bisher 126 Fahrstufen.
- Die Langsamfahreigenschaften sind nochmals deutlich optimiert.
- Jeder Decoder kann beliebig mit Projekten bespielt werden.
- Dank eines erweiterten Mappings können Funktionen nun logisch verknüpft werden.
- Auch komplexe Aktionsabläufe (wie Rangierfahrten oder der „Kupplungswalzer“) sind nun möglich.
- Funktionsausgänge können in ihrem Verhalten als verstärkt oder auch unverstärkt konfiguriert werden.
Die werksseitig verbauten Decoder in den Modellen, lassen es weiterhin aber nicht zu, dass die Geräuschdateien verändert werden können. Die Sounds sind gegen Updates gesperrt.
Für die Umrüstung älterer Lokomotiven, wurden verschiedene Umrüstsätze entwickelt und angeboten. Diese beinhalten neben dem Decoder auch noch weitere Komponenten, wie Leiterplatten, Lautsprecher, etc.
Protokoll
Decoder dieser Bauart besitzen verschiedene Protokolle. In der werkseitigen Ausführung sind das:
- mfx-Protokoll
- MM-II Protokoll - als Kompatibilitäts-Protokoll zum früheren Digital-System
- mfx Protokoll mit
- bis zu 128 Fahrstufen
- automatischer Adresszuordnung
- automatischer Anmeldung an die Steuerzentrale
- bis zu 15 schaltbare Sonderfunktionen (logisch, physikalisch)
- richtungsabhängig programmiere Ausgänge & Funktionen
- 6 externe Ausgänge, davon
- 2 für die Stirnlicht-Funktion (AUX0-v/AUX0-r) - verstärkt
- 4 für ext. Schaltfunktionen (AUX1, AUX2, AUX3, AUX4) davon bei
- ESU/Märklin Decodern der 1./2. Generation AUX1+AUX2 verstärkt, AUX3+Aux4 unverstärkt [TTL-Pegel (+5V)]
- Märklin Decodern der 3.Generation AUX1,...4 verstärkt
- MM-II
- (Kompatibilitätsprotokoll zu früheren Digitalsystem mit Steuergeräten älterer Bauart [6020, 6021].
- Protokoll mit 255 Adressen
Werkswerte
allgemeine Lokomotiv-Werte
Hersteller: Maerklin
Artikel: 38201
MM2-/DCC-Adresse: 18/00
CSx-Lok-Name: 18 201 DR
Auslieferungszustand ab Werk - Decoder-Reset
Die Lokomotive ist werkseitig mit einem mfx-Decoder versehen und lt. Märklin optimal eingestellt.
Für etwaige Änderungen an der Konfiguration beachten sie bitte genau die Anweisungen in der Betriebsanleitung, sowie die Hersteller-Hinweise auf der Web-Seite.
Wenn sie eine nicht mehr reproduzierbare Programmierung haben, dann können sie den Decoder wieder in seine Grundkonfiguration (Werkseinstellung) zurück versetzen.
Eine mfx-Lok meldet sich danach wieder unter dem Namen, der auch im Handbuch steht, bei der Zentrale an. Die Motor-Parameter und die Funktionstastenbelegung entsprechen wieder der Werkseinstellung.
Wie dieser RESET durchgeführt wird, erfahren sie aus- der Decoder-Dokumentation oder ggf. aus
- der Betriebsanleitung oder
- der Beschreibung ihres digitalen Steuergerätes.
Wer sich mit der CV-Programmierung auskennt, kann auch in die CV#8 den Wert 8 schreiben, dann sollte wieder alles normal sein.
Wer die Programmierung mit einer 6021 doch selbst durchführen möchte, der findet hier auf dem Märklin-Server eine Anleitung
dazu.
Bei einrm RESET des Decoders, gehen alle vorher gemachten Änderungen an der Konfiguration verloren. Sollten sie also Einstellungn auf ihre Bedürfnisse abgeändert haben, so müssen diese später durch individuelle Neuiprogrammierung wieder hergestellt werden
Programmierung+CV-Infos
CV-Informationen
Decoder-Komponente|closed
| Daten | Ausführung | Bemerkung |
| Downloads |  CV-Liste für Motorola- / fx-Betrieb CV-Liste für DCC-Betrieb mLD3_mSD3_Zusatzanleitung |
von der Märklin-Homepage: |
| Ausgänge: |
Der Decoder besitzt neben den Lichtausgängen [LV/LH] noch 4 weitere physikalische Ausgänge. Diese werden mit [ Aux1 ... Aux4] bezeichnet. Es handelt sich um sogn. verstärkte Ausgänge, die im aktivierten Zustand zur Elektronikmasse durchschalten. Das entspricht dem "active-low" Verhalten. |
Soundmodul-Komponente
| Daten | Ausführung | Bemerkung |
|
Die Decoder sind - im Gegensatz zu den mSD-Varianten - mit einem "Digitalen Sound-Prozessor" / DSP. Dieser verarbeitet die einzelnen Sound-Dateien, die in einem Soundablaufplan definiert sind. Im Soundablaufplan kann eine für die jeweilige Lok hinterlegte Geräuschkomposition abgelegt werden, die beim Aktivieren des Betriebsgeräusches abgespielt wird. Der Plan ist Bestandteil des Soundprojektes, das beim Programmieren des Decoders aufgespielt wird. Dieses Geräusch wird durch den aktuellen Fahrzustand der Lokomotive synchronisiert und ermöglichst somit ein wirklich realistisches Geräuscherlebnis. Der Soundspeicher kann mittels einer Software mit vorgefertigtigen bzw. auch mit individuellen Sounds geladen werden. |
||
| Downloads | Auf dieser Seite finden sie alle notwendigen Informationen bzw. die benötigten Software-Komponenten | von der Märklin -Homepage: |
weitere Dokumente von Märklin/LGB
Weitere Informationen hat Märklin in der Anleitung für die LGB-Update-Decoder dargelegt. Diese können hier als PDF-Datei angesehen werden.
erw. Informtionen
Allgemeine Angaben
- 1 Kurze Adresse
- 2 Min. Geschwindigkeit
- 3 Anfahrverzögerung
- 4 Bremsverzögerung
- 5 Max. Geschwindigkeit
- 7 Versionsnummer
- 8 Herstellerkennung
- 13 F1-F8 alt. Gleissig. [bit:F1 :F2 :F3 :F4 :F5 :F6 :F7 :F8 ]
- 14 FL,F9-F15 alt. Gleissig. [bit:FL :F9 :F10 :F11 :F12 :F13 :F14 :F15 ]
- 17 Lange Adresse HB
- 18 Lange Adresse LB
- 19 Traktionsadresse
- 21 F1-F8 bei Traktion [bit:F1 :F2 :F3 :F4 :F5 :F6 :F7 :F8 ]
- 22 FL,F9-F15 bei Traktion [bit:FL :F9 :F10 :F11 :F12 :F13 :F14 :F15 ]
- 27 Bremsmodus [bit:::::DC neg.Rich.::DC pos.Rich.::]
- 29 Konfiguration [bit:Richtung:Fahrstufen:Analog:::Adressen::]
- 50 Altern. Gleissignal [bit:AC:DC:MM:MFX::::]
- 52 Motortyp
- 53 Regelreferenz
- 54 Regelparameter K
- 55 Regelparameter I
- 56 Regeleinfluss
- 57 Soundabstand, FS 1
- 58 Soundabstand, FS >1
- 59 Richtungssound
- 60 Multibahnhofsansage [bit:Bahnhöfe:Bahnhöfe:Bahnhöfe:Endansage:Richtung:Ansagefolge::]
- 63 Lautstärke gesamt
- 64 Bremsschwelle
- 66 Vorwärts Trimm
- 95 Rückwärts Trimm
- 105 Benutzerkennung
- 106 Benutzerkennung
- 136 Faktor ABV
- 137 Faktor Rangiergang
- 173 Zustandsspeicher 1 [bit:Funktionen:Fahrstufe:Anfahren:::::]
- 174 Zustandsspeicher 2 [bit:Richtung:::::::]
Geschw.-Kennlinie
- 67 Geschw.slideelle FS1
- 68 Geschw.slideelle FS2
- 69 Geschw.slideelle FS3
- 70 Geschw.slideelle FS4
- 71 Geschw.slideelle FS5
- 72 Geschw.slideelle FS6
- 73 Geschw.slideelle FS7
- 74 Geschw.slideelle FS8
- 75 Geschw.slideelle FS9
- 76 Geschw.slideelle FS10
- 77 Geschw.slideelle FS11
- 78 Geschw.slideelle FS12
- 79 Geschw.slideelle FS13
- 80 Geschw.slideelle FS14
- 81 Geschw.slideelle FS15
- 82 Geschw.slideelle FS16
- 83 Geschw.slideelle FS17
- 84 Geschw.slideelle FS18
- 85 Geschw.slideelle FS19
- 86 Geschw.slideelle FS20
- 87 Geschw.slideelle FS21
- 88 Geschw.slideelle FS22
- 89 Geschw.slideelle FS23
- 90 Geschw.slideelle FS24
- 91 Geschw.slideelle FS25
- 92 Geschw.slideelle FS26
- 93 Geschw.slideelle FS27
- 94 Geschw.slideelle FS28
Ausgänge
- 112 Ausgang LV Modus
- 113 Ausgang LV Dimmer
- 114 Ausgang LV Periode
- 115 Ausgang LR Modus
- 116 Ausgang LR Dimmer
- 117 Ausgang LR Periode
- 118 Ausgang Aux1 Modus
- 119 Ausgang Aux1 Dimmer
- 120 Ausgang Aux1 Periode
- 121 Ausgang Aux2 Modus
- 122 Ausgang Aux2 Dimmer
- 123 Ausgang Aux2 Periode
- 124 Ausgang Aux3 Modus
- 125 Ausgang Aux3 Dimmer
- 126 Ausgang Aux3 Periode
- 127 Ausgang Aux4 Modus
- 128 Ausgang Aux4 Dimmer
- 129 Ausgang Aux4 Periode
- 130 Ausgang Aux5 Modus
- 131 Ausgang Aux5 Dimmer
- 132 Ausgang Aux5 Periode
- 133 Ausgang Aux6 Modus
- 134 Ausgang Aux6 Dimmer
- 135 Ausgang Aux6 Periode
Lautstärke
- 138 Lautstärke Bremssound
- 139 Lautstärke Fahrsound
- 140 Lautstärke Sound 1
- 141 Lautstärke Sound 2
- 142 Lautstärke Sound 3
- 143 Lautstärke Sound 4
- 144 Lautstärke Sound 5
- 145 Lautstärke Sound 6
- 146 Lautstärke Sound 7
- 147 Lautstärke Sound 8
- 148 Lautstärke Sound 9
- 149 Lautstärke Sound 10
- 150 Lautstärke Sound 11
- 151 Lautstärke Sound 12
- 152 Lautstärke Sound 13
- 153 Lautstärke Sound 14
- 154 Lautstärke Sound 15
- 155 Lautstärke Sound 16
Analog
- 176 Analog DC Anfahrspg.
- 177 Analog DC Höchstspg.
- 178 Analog AC Anfahrspg.
- 179 Analog AC Höchstspg.
Mapping
- 257 Mapping FL (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 258 Mapping FL (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 259 Mapping FL (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 260 Mapping FL (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 261 für spätere Verwendung
- 262 Mapping F1 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 263 Mapping F1 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 264 Mapping F1 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 265 Mapping F1 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 266 für spätere Verwendung
- 267 Mapping F2 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 268 Mapping F2 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 269 Mapping F2 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 270 Mapping F2 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 271 für spätere Verwendung
- 272 Mapping F3 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 273 Mapping F3 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 274 Mapping F3 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 275 Mapping F3 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 276 für spätere Verwendung
- 277 Mapping F4 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 278 Mapping F4 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 279 Mapping F4 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 280 Mapping F4 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 281 für spätere Verwendung
- 282 Mapping F5 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 283 Mapping F5 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 284 Mapping F5 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 285 Mapping F5 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 286 für spätere Verwendung
- 287 Mapping F6 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 288 Mapping F6 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 289 Mapping F6 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 290 Mapping F6 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 291 für spätere Verwendung
- 292 Mapping F7 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 293 Mapping F7 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 294 Mapping F7 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 295 Mapping F7 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 296 für spätere Verwendung
- 297 Mapping F8 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 298 Mapping F8 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 299 Mapping F8 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 300 Mapping F8 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 301 für spätere Verwendung
- 302 Mapping F9 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 303 Mapping F9 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 304 Mapping F9 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 305 Mapping F9 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 306 für spätere Verwendung
- 307 Mapping F10 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 308 Mapping F10 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 309 Mapping F10 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 310 Mapping F10 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 311 für spätere Verwendung
- 312 Mapping F11 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 313 Mapping F11 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 314 Mapping F11 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 315 Mapping F11 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 316 für spätere Verwendung
- 317 Mapping F12 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 318 Mapping F12 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 319 Mapping F12 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 320 Mapping F12 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 321 für spätere Verwendung
- 322 Mapping F13 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 323 Mapping F13 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 324 Mapping F13 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 325 Mapping F13 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 326 für spätere Verwendung
- 327 Mapping F14 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 328 Mapping F14 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 329 Mapping F14 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 330 Mapping F14 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 331 für spätere Verwendung
- 332 Mapping F15 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 333 Mapping F15 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 334 Mapping F15 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 335 Mapping F15 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 336 für spätere Verwendung
- 337 Mapping Stand (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 338 Mapping Stand (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 339 Mapping Stand (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 340 Mapping Stand (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 341 für spätere Verwendung
- 342 Mapping Fahrt (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 343 Mapping Fahrt (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 344 Mapping Fahrt (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 345 Mapping Fahrt (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 346 für spätere Verwendung
- 347 Mapping Sens1 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 348 Mapping Sens1 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 349 Mapping Sens1 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 350 Mapping Sens1 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 351 für spätere Verwendung
- 352 Mapping Sens2 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 353 Mapping Sens2 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 354 Mapping Sens2 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 355 Mapping Sens2 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 3565 für spätere Verwendung
- 357 Mapping FL (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 358 Mapping FL (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 359 Mapping FL (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 360 Mapping FL (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 361 für spätere Verwendung
- 362 Mapping F1 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 363 Mapping F1 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 364 Mapping F1 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 365 Mapping F1 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 366 für spätere Verwendung
- 367 Mapping F2 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 368 Mapping F2 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 369 Mapping F2 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 370 Mapping F2 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 371 für spätere Verwendung
- 372 Mapping F3 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 373 Mapping F3 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 374 Mapping F3 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 375 Mapping F3 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 376 für spätere Verwendung
- 377 Mapping F4 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 378 Mapping F4 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 379 Mapping F4 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 380 Mapping F4 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 381 für spätere Verwendung
- 382 Mapping F5 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 383 Mapping F5 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 384 Mapping F5 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 385 Mapping F5 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 386 für spätere Verwendung
- 387 Mapping F6 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 388 Mapping F6 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 389 Mapping F6 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 390 Mapping F6 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 391 für spätere Verwendung
- 392 Mapping F7 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 393 Mapping F7 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 394 Mapping F7 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 395 Mapping F7 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 396 für spätere Verwendung
- 397 Mapping F8 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 398 Mapping F8 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 399 Mapping F8 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 400 Mapping F8 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 401 für spätere Verwendung
- 402 Mapping F9 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 403 Mapping F9 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 404 Mapping F9 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 405 Mapping F9 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 406 für spätere Verwendung
- 407 Mapping F10 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 408 Mapping F10 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 409 Mapping F10 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 410 Mapping F10 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 411 für spätere Verwendung
- 412 Mapping F11 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 413 Mapping F11 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 414 Mapping F11 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 415 Mapping F11 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 416 für spätere Verwendung
- 417 Mapping F12 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 418 Mapping F12 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 419 Mapping F12 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 420 Mapping F12 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 421 für spätere Verwendung
- 422 Mapping F13 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 423 Mapping F13 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 424 Mapping F13 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 425 Mapping F13 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 426 für spätere Verwendung
- 427 Mapping F14 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 428 Mapping F14 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 429 Mapping F14 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 430 Mapping F14 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 431 für spätere Verwendung
- 432 Mapping F15 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 433 Mapping F15 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 434 Mapping F15 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 435 Mapping F15 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 436 für spätere Verwendung
- 437 Mapping Stand (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 438 Mapping Stand (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 439 Mapping Stand (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 440 Mapping Stand (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 441 für spätere Verwendung
- 442 Mapping Fahrt (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 443 Mapping Fahrt (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 444 Mapping Fahrt (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 445 Mapping Fahrt (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 4416 für spätere Verwendung
- 447 Mapping Sens1 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 448 Mapping Sens1 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 449 Mapping Sens1 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 450 Mapping Sens1 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 451 für spätere Verwendung
- 452 Mapping Sens2 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 453 Mapping Sens2 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 454 Mapping Sens2 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 455 Mapping Sens2 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 456 für spätere Verwendung
Siehe auch folgende Märklin-Doku.
Montage
Der Decoder wird auf die mtc-Stiftleiste gesteckt, die sich auf dem Decoderträges befindet.
Dabei wird die decoderseitige Buchsenleiste von unten durchgesteckt.
Eine Steckung in umgekehrter Richtung geht zwar nur unter Gewalt, aber es ist möglich, den Decoder nur leicht aufzustecken. Dabei kann es aber im Betrieb zur Zerstörung des Decoders kommen.
Deprecated: stristr(): Passing null to parameter #1 ($haystack) of type string is deprecated in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/1884195_8770af980456a992cddd0167efeb21f9 on line 14Pufferung(*)
Ein ext. Decoder-Pufferspeicher ist bei diesem Modell werkseitig nicht verbaut.
Lautsprecher(*)
Ansicht(*)
Derzeit liegen (noch) keine Daten vor -
Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
einfach an meine - im Impressum hinterlegte - eMail-Adresse.
Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.
Montage(*)
Anschluss(*)
Der Lautsprecher ist mittels Litzen (meistens weiß oder rot/schwarz) mit dem Soundmodul / Decoderträger verbunden.
Lautsprecher-Berater(*)
Bei Märklin / Trix wurden im Laufe der Jahre unterschiedliche Lautsprechertypen verbaut. Dabei sind demen den mechanischen Kennwerten - Bauart, Abmessungen, etc. - ganz besonders die el. Kenndaten wie - Scheinwiderstand, Leistung, etc. - interessant.
Die nachfolgende Übersicht soll eine Einordnung geben.
| Decoder-Typ | Sound-Modul | Scheinwiderstand | Leistung | Bild | Bemerkungen |
| Fx-Decoder | extern | 8/32 Ohm | Verschiedene Größen**. | ||
| Decoder mit externem Soundmodul DVM09 | extern | 32 Ohm | Verschiedene Größen*'. Pic-Decoder und mfx-Decoder möglich. | ||
| mfx-Decoder 1. Gen Basis ESU | integriert | 100* Ohm | Verschiedene Größen*'. wurden nur bis 2004 verwendet, ggf. mit Zusatzwiderstand (siehe unten). | ||
| msD-Decoder 2. Gen. Basis Märklin | integriert | 8 Ohm | Verschiedene Größen**. | ||
| msD3-Decoder | integriert | Verschiedene Ausführungen mit Resonanzgehäuse sowie mit/ohne Mini-Stecker. | |||
 |
* Anfangs kam es bei diesen Lautsprechern zu einer Überlastung bei zu hoch eingestellter Lautstärke in den verwendeten Decodern, wenn gleichzeitig eine zu geringe Bedämpfung des meist offen eingebauten Lautsprechers vorlag. Märklin hat dann empfohlen, in eine Lautsprecherleitung einen Widerstand von 27 ... 47 Ohm einzubauen. |
||||
|
Bis auf ganz wenige Ausnahmen wurden alle frei- d.h. nicht gekapselt - eingebaut. Als Resonanzraum diente dann das umgebende Gehäuse. |
** Es gibt Größen in: 16, 20, 23, 28mm |
||||
Links(*)
Hier finden Sie einige interessante Links zum Thema Lautsprecher.
- Märklin Übersicht 8-Ohm Lautsprecher
- Reichelt-Elektronik - Übersicht über eine Vielzahl von Kleinlautsprechern
- Leistungsanpassung (Wikipedia)
- Welt-Wissenschaftsredaktion - revolutionäre, neue Lautsprecher-Technologie
Im Juni 2018 hat die Redaktion folgenden Beitrag über eine neue Lautsprecher-Technologie veröffentlicht.
Es wäre wohl sehr interessant, wenn sich die Modellbahn-Industrie dieser neuen Technologie annehmen würde, sind doch die Lautsprecher sehr oft das schwächste Glied in der Kette.
Sound-Stufe(*)
|
Der DSP ist mit einer Sound-Ausgangs-Stufe versehen, die Lautsprecher mit 4 - 8 Ohm Scheinwiderstand ansteuern kann. Dabei kann sie eine max. Leistung von ca. 1 ... 1,5W liefern. Das geht aber nur, wenn die Stufe im Zustand der Leistungsanpassung betrieben wird. Dabei sollte der innere Widerstand der Soundstufe und der (Schein-)Widerstand des angeschlossenen Lautsprechers möglichst gleich sein. Märklin selbst verwendet 8 ohmige Lautsprecher und ist somit etwas oberhalb dieser Anforderung. Für diesen Decoder können auch Lautsprecher von anderen Herstellern verwendet werden. Neben den Abmessungen müssen auch die el. Kennwerte berücksichtigt werden. Zu beachten ist auf jeden Fall, dass der Scheinwiderstand 4 ... 8 Ohm beträgt. Kleinere Werte sind - wegen (Überlast/Kurzschluss) - nicht erlaubt. Größere Werte sind - in der Regel- unkritisch, aber die abgegebene Leistung (...Lautstärke) wird sich verringern. |
Der Decoder ist gegenüber den früheren Modellen mit einer komplett neuen Sound-Stufe versehen. Kern ist ein Digitaler-Sound-Processor / DSP. Dieser verarbeitet die Sound-Dateien über die Prozessor-CPU direkt aus dem Flashspeicher, übernimmt die Digital-Analog-Wandlung, führt das Signal dann dem - über das Function-Mapping - zugeordneten Sound-Slot zu und übernimmt die Verstärkung und Ausgabe an den Lautsprecher.Hinweis/e
Bei diesen Decodern kann man das Ausgangsverhalten per Software - Configuration-Variable [CV] einstellen. Nähere Einzelheiten dazu findet man in den Märklin-Unterlagen zum Decoder. Dabei lässt sich das Ausgangsschaltverhalten zwischen "logisch / unverstärkt" oder "physikalisch / verstärkt" einstellen.
Tuning
Deprecated: stristr(): Passing null to parameter #1 ($haystack) of type string is deprecated in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/1884195_cf1572f063a10ea92918e177efcff277 on line 14
{-accordion-art-2666-tun title="Tuning-Allgemein" open="false"}{-snippet alias="tun_allg"}{-accordion-art-2666-tun title="Tuning-Lokomotive / - Triebzug / etc." open="false"}Beleuchtung(*)
Stirnlicht/er
Platine/n
Steuerung
Die Lokomotive besitzt den Standard-Lichtwechsel und einen erweiterten Lichtwechsel.
- Standard-Lichtwechsel
Zunächst kann - wie üblich - mit der Digitalfunktion [F0] das Stirnlicht/Rücklicht aktiviert werden. Beim Fahrtrichtungswechsel wird es entsprechend umgeschaltet.
- Erw. Lichtwechsel
Über weitere Digitalfunktionen - meistens F6/F8- kann das komplette Licht an je einer Lokseite abgeschaltet werden.
Werden beide Funktionen F6/F8 gleichzeitig aktiviert, erscheint das Rangierlicht (Doppel-A) an beiden Seiten und es wird der "echte Rangiergang" eingelegt.
weitere Beleuchtungen(*)
Fahrwerksbeleuchtung(*)
Derzeit liegen (noch) keine Daten vor -
Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
einfach an meine - im Impressum hinterlegte - eMail-Adresse.
Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.
Feuerbüchse(*)
Ansicht
Die Lokomotive ist mit einer zusätzlichen Beleuchtung ausgerüstet die die flackernde Glut in der offenen Feuerbüchse nachbildet. Dieses Licht kann über eine Decoder-Funktion geschaltet werden.

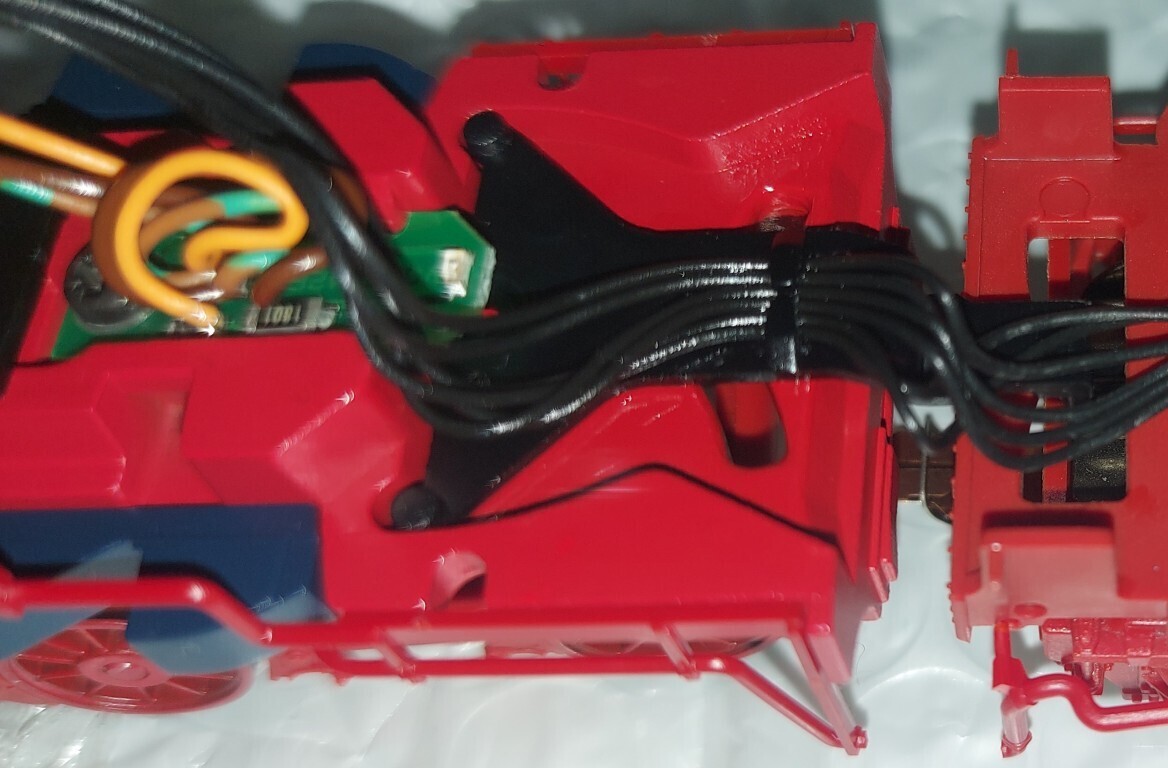

Technisch wird das über eine kleine Platine gelöst, auf der eine LED und der zugehörige Vorwiderstand untergebracht ist.
Um Streulicht zu minimieren, ist die LED durch eine kleine Kunststoffhülle ummantelt. Verbaut ist eine gelblich leuchtende LED, die dem Feuerlicht wohl recht nahe kommt.
Info
Diese Funktion ist bisher nur für kohlegefeuerte Schlepptender-Dampfloks vorgesehen.
Das Flackern des Lichts wird bei moderen, programmierebaren Decodern mittels entsprechender CV-Konfigation des Decoderausgangs (AUXx) erzeugt. Es ist teils sehr vielfälltig einstellbar. Näheres dazu findet man in der Decoder-Dokumenrtation.
Die Platine dient dazu, ein flackerndes Licht zu erzeugen, dass im Führerstand den Schein der Feuerglut in der geöfneten Brennkammer wiedergeben soll.
In neueren Loks wird diese Funktion oft mit dem Geräusch: "Kohle schaufeln" einer Dampflok kombiniert.
Anschlüsse
Die Platine besitzt 3 Anschluss-PADs für:
- [xx]* Funktionssteuerleitung zum Aux-Ausgang des Decoders
- [sw]* Gleismasse
- [or] Spannungsversorgung
Die Leitungen können verschiedene Farben haben. Gefunden habe ich: * [gr] grau * [sw] schwarz [br/gn] braun/grün ... Ausgang Aux2 [br] brau ... Gleismasse
Montage
Die Montage erfolgt mittels eine kleinen Schraubeim hinteren Fahrgestell unterhalb der Feuerbüchse.
Die Schraubverbindung stellt gleichzeitig die Verbindung zur Gleismasse her.
Hinweis/e
Derzeit liegen (noch) keine Daten vor -
Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
einfach an meine - im Impressum hinterlegte - eMail-Adresse.
Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.
Führerstandsbeleuchtung(*)
Hinweis
Derzeit liegen (noch) keine Daten vor -
Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
einfach an meine - im Impressum hinterlegte - eMail-Adresse.
Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.
Tuning
Derzeit liegen (noch) keine Daten vor -
Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
einfach an meine - im Impressum hinterlegte - eMail-Adresse.
Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.
Downloads(*)
*** content of Downloads not displayed yet.
{/reg}Motor(*)
Ansicht
Infos
Dieser Motor ist aufgrund seiner abgeflachten Bauform geeignet, um in beengten Platzverhältnissen untergebracht zu werden.
Damit kann er in Lokomotiven mit wenig Platz im Bodenträger sehr gut verbaut werden
Deprecated: stristr(): Passing null to parameter #1 ($haystack) of type string is deprecated in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/1884195_c624c12eaae2b0658515d540be9317c6 on line 14Antrieb/Regelung
Die Regelung des Motors wird komplett von der Elektronik / vom Decoder übernommen. Dazu wird die Gegen-EMK - also die Spannung die der sich drehende Motor zurückgibt, wenn er einen kurzen Moment nicht angetrieben wird (Generator) - ausgewertet und - die Drehzahl entsprechend der Sollvorgabe - ggf. nachgeregelt.
Die Sollvorgabe kann durch die dafür vorgesehenen CVs ihres Decoders beeinflusst werden. Nähere Details dazu finden sie in der Decoder-Anleitung bzw. auf den Supportseiten ihres Decoderherstellers.
Merkmale
| Merkmal | Ausführung | Bemerkung |
| Hersteller: | unbekannt | Vertrieb durch Märklin |
| Ausführung: | 2W1S1Sn |
|
| Anschluss: | Lötfahnen | werden mit Platine verlötet |
| Fixierung: | mittels Auflager und Klipse | |
| Grund-Format: | rechteckig, mittig abgeflacht | |
| Abmessungen: | Dicke: xxx mm, Länge: yyy mm, Breite: zzz mm | |
| Anker-Polpaare: | 5 | |
| Anker-Nutung: | schräg | |
| Wellenabgänge: | 2 | 1 kurz, 1 lang |
| Schnecke: | Länge: xxx Gangzahl: yyy Durchmesser: zzz | Wikipedia |
| Schwungscheibe: | Länge: xxx Durchmesser: yyy Material: Messing integrierte Aufnahme: - ohne- | je nach Ausführung |
| Kardanaufnahme: | - / - | |
| Aufkleber: | - / - | |
| Aufdrucke: | - ? - | |
| Ersatzteilnummer: | E247246 |
Montage
Entstörung
Dieser Motor ist mit einem kleinen Entstörkondensator (wahrscheinlich 1nF/50V), der direkt an den Anschlußklemmen sitzt versehen.
Es können auch noch zwei Längsdrosseln vorhanden sein.
Weitere Entstörmaßnahmen sind motorseitig nicht vorgesehen.
sonst. Dokus
Derzeit liegen (noch) keine Daten vor -
Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
einfach an meine - im Impressum hinterlegte - eMail-Adresse.
Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.
Stromabnahme/Entstörung(*)
Schleifer
Die Märklin-Lokomotive ist mit einem unterschraubbaren, 62mm langen Mittelschleifer ET#: E206370 mit (un)gelochter Schleiferauflage ausgerüstet,
Verdrahtung / Montage
Entstörung
Info
Grundsätzlich unterscheiden wir bei Lokomotiven unterschiedliche, mögliche Störquellen wie:
- Schleifer,
- Motor,
- etc.
Allgemein
Da es beim Betrieb der Lok - durch Funkenbildung am Schleifer und Motor - zu breitbandige Störungen, die heute unter "Elektro-Smog" eingeordnet werden - kommen kann, ist eine Entstörung dringend geraten.
- Störungsauswirkungen
Die Störungen können in digitalen Modellbahn-Systemen z.B. zu unvorhergesehenen Effekten - wie Nichtsteuerbarkeit der Lokomotiven, unkontrollierte Steuerung anderer Lokomotiven, Signale, etc. führen.
Ein weiterer Teil der Störungen kann sich z.B. aber auch auf den Funkempfang auswirken. Wegen der Breitbandigkeit, können dabei auch andere Frequenzbereiche - z.B. solche für sensible Bereiche/Dienste wie Herzschrittmacher, Flugfunk, etc. - betroffen sein.
- Maßnahmen
Zur Minimierung der Störungen sind seitens des Produkt-Herstellers verschiedene Maßnahmen - nach der EMV - Richtlinie - vorzusehen: Dazu gehören z.B. Drosselspulen und Kondensatoren - teils in komplexer Anordnung und auch besondere Abschirmungen.
Grundsätzlich gelten folgende Hinweise:
- vorhandene Entstörbauteile
- dürfen nie ausgebaut werden und
- müssen immer so nah wie möglich an der Störquelle verbaut sein, damit eine Antennenwirkung über ggf. vorhandene Anschlussleitungen minimiert wird.
Details-Schleifer
In manchen Lokomotiven baut Märklin/Trix Bauteile zur Entstörung der Schleiferzuleitungen ein.
Eine Längsdrossel in die Schleiferzuleitung zum Decoder - bei Trix wird systembedingt in jede der beiden Radschleiferleitungen eine verbaut - bedämpft Störsignale , die das Digitalsignal überlagern können und damit Störungen bei der Kommunikation zwischen Decoder und Steuergerät (Stichwort: "Geisterlok") verursachen können.
Da Modellbahn-Lokomotiven mit Schleifern und Motore ausgerüstet sind, treten im Betrieb unterschiedliche Störsignale auf.. Am Motor werden sie i.d.R. durch ein Phi(?)-Filter aus 2 Induktivitäten und biszu drei Kondensatoren bedämpft.
Die Störsignale an den Schleifern der Lok, müssen anders behandelt werden. Speziell bei Märklin-Loks mit dem Mittelschleifer können Störungen durch schlechte Kontaktgabe entstehen.
Diese werden meistens durch eine sogn. Längsdrossel bedämpft. Dabei handelt es sich im elektrischen Sinn um eine Induktivität (Spule). Es gibt sie in verschiedenen Bauausführungen.
Längsdrossel (verwendet bei digitalen Lokomotiven)
UKW-Drossel (verwendet bei analogen Lokomotiven)
Gleichtakt-Filter
Details-Motor
Zusätzliche Entstörungsmaßnahmen liegen bei diesem Fahrzeug nicht vor.
Schleifer Umbau-Übersicht
Im Stummiforum fand ich diesen sehr interessanten Beitrag zum Theme Schleifer, den ich hier verlinken möchte: https://www.stummiforum.de/viewtopic.php?t=55685
/
Schleifer-Übersicht
Bei Märklin werden - bedingt durch das Mittelleiter-Gleissystem - bei Lokomotiven und Wagen seit je her Mittelschleifer eingesetzt. Sie unterscheiden sich durch ihre Bau-Montageform, Länge und Ausführung der Schleifauflage. Die nachfolgende Zusamenstellung gibt eine kleine Übersicht.
Alle Angaben ohne Gewähr!
Lokomotiven
Märklin
Zusammenstellung nicht vollständig - wird laufend ergänzt.
| Artikel# | Bild | Aus-führ-ung | Kabel | Schleif-Auflage | Länge [mm] | Montage | Bemer-kungen | Ver-wendung | |
| Art | im Drehgestell | ||||||||
| 7185 |  |
unsym.Loch-schleifer | ohne | mit Loch | 62 | Schrau-be | Nachfolge: E214530 | ||
| 7175 |  |
sym.Loch-schleifer | ohne | mit Loch | 42 | Schrau-be | |||
| 7165 |  |
unsym.Loch-schleifer | ohne | mit Loch | 70 | Schrau-be | |||
| 7164 |  |
sym.Loch-schleifer | ohne | mit Loch | 50 | Schrau-be | fehlt noch | Aufnahme mit gerundeten EndenSchraube: E756090; Senkschraube M2x7 | z.B. BR18.1, wüC/K , Re 460, BR17 ... S10 |
| 7113 |  |
unsym.Loch-schleifer | ohne | mit Loch | Schrau-be | ||||
| E103264 |  |
sym.Flüster-schleifer | ohne | glatt | 50 | Clip | z.B. BR798 | ||
| E127301 |  |
sym.Flüster-schleifer | ohne | glatt | 50 | Schrau-be | Unter der Lok mittels Grobgewinde-Schraube und Montageplatte | Aufnahme mit gerundeten EndenSchraube und Montageplatte nicht gelistet | Abbildung in ET-Blatt falsch !z.B. BR65 |
| E128239 |  |
sym.Flüster-schleifer | ohne | glatt | Clip | fehlt noch | breite 4-Clip-Aufnahme mit gerundeten Enden | z.B. VT10 | |
| E138079 |  |
sym.Flüster-schleifer | ohne | glatt | Clip | geänderte Aufhängung der Schleiferfäche mit breiter 4-pol. Clip-Aufnahme | diverse Loko-motiven | ||
| E141133 |  |
sym.Flüster-schleifer | ohne | glatt | Clip | geänderte Aufhängung der Schleiferfäche mit schmaler 4-pol. Clip-Aufnahme | diverse Loko-motiven | ||
| E206370 |  |
sym.Flüster-schleifer | ohne | glatt | 51 | Clip |  |
breite, lange 4-Clip-Aufnahme mit gerundeten Enden | z.B. BR21x |
| 282510 |  |
sym.Steck-schleifer | mit Steck-stange | Steck | alte Version: Benötigt eine entsprechende Aufnahme | Aufnahme mit gerundeten Endenmit Kontaktstange | z.B. wüC, BR18.1 | ||
| E212448 |  |
sym.Loch-schleifer | ohne | mitLoch | ? | mitSchrau-be | fehlt noch | Aufnahme mit gerundeten EndenSchraube: E786790 Senkschraube M2x4,6 | z.B. BR59, wüC, wüK |
| E214530 |  |
sym.Loch-schleifer | ohne | mitLoch | 62 | mitSchrau-be | Aufnahme mit gerundeten EndenSchraube: E786790 Senkschraube M2x4,6Nachfolger von 7185 | E44 [34440 / 37440] | |
| E225647 |  |
sym.Flüster-schleifer | ohne | glatt | ? | Clip |  |
schmale, kurze4-Clip-Aufnahme mit gerundeten Enden | z.B. BR38(neu) |
| E280270 |  |
sym.Flüster-schleifer | ohne | glatt | ? | Clip | fehlt noch | Aufnahme mit gerundeten Enden | z.B. BR42 |
| E306328 |  |
sym.Flüster-schleifer | ohne | glatt | 50 | Clip | fehlt noch | Aufnahme mit gerundeten Enden und schmaler Cklip-Aufnahme | E75 |
| E461190 |  |
ohne | mitLoch | Clip | auf Montagesockel | ET194, LAG Triebwagen | |||
Trix
Zusammenstellung nicht vollständig - wird laufend ergänzt.
| Artikel# | Bild | Aus-führ-ung | Kabel | Schleif-Auflage | Länge [mm] | Montage | Bemer-kungen | Ver-wendung | |
| Art | im Drehgestell | ||||||||
| 314939 |  |
sym.Radschleifer | ohne | seitl. Rad-Innen-Fläche | 42 ???? | Clip | ja | Nachfolge: E314939 | |
Wagen
Zusammenstellung nicht vollständig - wird laufend ergänzt.
| Artikel# | Bild | Aus-führ-ung | Kabel | Auflage | Länge [mm] | Montage | Bemerk-ungen | Ver-wen-dung | |
| Art | im Drehgestell | ||||||||
| E147251 | folgt | 43252 | |||||||
| E103751 |  |
sym.Loch-schleifer | mit Lötan-schluss | mitLoch | 50 | Dreh-zapfen | z.B. 43279 | ||
| E201495 |  |
sym.Loch-schleifer | ohne | mit Loch | 42 | Clip |  |
2 ClipAufnahme mit gerundeten Enden | z..B. KranwagenGoliath |
| E205229 |  |
stark asym.Loch-schleifer | mit Stecker | mit Loch | 41 | Dreh-zapfen |  |
Nachfolge-modell E263109 | UIC-X Wagen1:93,54330873406 |
| E227560 |  |
leichtasym.Loch-schleifer | mit Stecker | mit Loch | 50 | Dreh-zapfen |  |
Wie E414940,nur mit Stecker am Kabelende | ? |
| E214438 | |
asym.Loch-schleifer | mit Lötan-schluss | mit Loch | 50 | Dreh-zapfen |  |
baul. identisch mit E103751? | Behelfsgepäck-wagen z.B.43986, 43992, 49962 |
| E263109 |  |
stark asym.Flüster-schleifer | mit Lötan-schluss | ohne Loch | 41 | Dreh-zapfen |  |
Vorläufer-rmodell E205229 | UIC-X Wagen1:93,5 |
| E272347 | fehlt leider aber ähnlich wie | sym.Flüster-schleifer | mit Lötan-schluss | glatt | 50 | Dreh-zapfen |  |
Vorläufer-rmodell E214438 | z.B. Wagenset 42265 |
| E414940 | |
leichtasym.Loch-schleifer | mit Lötan-schluss | mit Loch | 50 | Dreh-zapfen | |
Pwagen älterer Bauart (z.B. 4411) mit Kunststoff-gehäuse 1:100 | |
| E418100 |  |
leichtasym.Flüster-schleifer | mit Lötan-schluss | ohne Loch | 50 | Dreh-zapfen | 73404 | ||
| E46667286 |  |
federnder Schleifer | ohne | ohne Loch | 42 | Schiebe-lager |  |
Spezialschleifer von Trix-Express.Wird aber auch bei einigen Märklin-Wagen verwendet. | |
Grundträger, Fahrwerk & Gehäuse
Info
Derzeit liegen (noch) keine Daten vor -
Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
einfach an meine - im Impressum hinterlegte - eMail-Adresse.
Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.
Deprecated: stristr(): Passing null to parameter #1 ($haystack) of type string is deprecated in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/1884195_199fa5f57dc71f7c68535f92201257c9 on line 14Grundträger
Fahrwerk
Aufbau
Deprecated: stristr(): Passing null to parameter #1 ($haystack) of type string is deprecated in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/1884195_de3e28a93d0eef84c4d30516f69074f3 on line 14
Gehäuse
Info
Außen
Info
Front
Seite
Einstieg
Lüfterband(*)
Maschinenraum-Fenster(*)
Dach(*)
Deprecated: stristr(): Passing null to parameter #1 ($haystack) of type string is deprecated in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/1884195_679c21a296dcdd40355a3c6d920aa9dc on line 14
Derzeit liegen (noch) keine Daten vor -
Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
einfach an meine - im Impressum hinterlegte - eMail-Adresse.
Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.
Deprecated: stristr(): Passing null to parameter #1 ($haystack) of type string is deprecated in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/1884195_b5983aa141ca967b0991afb71f24590c on line 14
Innen
InfoBr-Variable (br18.2) nicht belegt/auswertbar || mit akt. Wert nicht verarbeitbar/ggf. (noch) ungültig ! |
Führerstand
Maschinenraum(*)
Dach(innen)
Gehäuse öffnen/abheben
Bitte beachten Sie dazu die bebilderten Hinweise in der Betriebsanleitung
Bauartunterschiede
Derzeit liegen (noch) keine Daten vor -
Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
einfach an meine - im Impressum hinterlegte - eMail-Adresse.
Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.
Außen-Beleuchtung
Stirnlicht/er
Die Stirnlicht-LEDs wurden werkseitig bereits in warm-weisser Ausführung verbaut.
Lichtwechsel
Die Lokomotive ist mit einem digitalen "erweiterten Lichtwechsel" ausgestatte.
- Grundsätzliche Steuerung
Diese erfolgt über die digitale F0-Funktion. Damit wird das Stirnlicht aktiviert / deaktiviert .
- Standard-Lichtwechsel
Das Stirnlicht - entweder nur 3ws oder 3ws/2rt - wird zwischen vorne/hinten beim Richtungswechsel hin und her geschaltet.
- erw. Lichtwechsel* mit der Möglichkeit der Führerstandsabschaltung
Mit zwei weiteren Digital-Funktionen (meistens F6 und F8) kann, jeweils der komplette Führerstand abgeschaltet werden. Es dient dazu, bei anhängenden Wagen das Schlusslicht oder bei einer Lokomotive im Wendezugbetrieb, das A-Licht/Schlusslicht abzuschalten.
Kupplung
Allgemein
Das Fahrzeug ist mit den Kurzkupplungen versehen, wie sie seit geraumer Zeit von Märklin/Trix verbaut werden.
Diese Kupplungen besitzen eine Steckaufnahme und einen Kurzkupplungskopf. Die Steckaufnahme wird in einen sogn. NEM-Schacht gesteckt. Dieser kann verschiedenartig geführt werden.
- mit Kulissenführung
Ermöglicht eine saubere Führung, speziell in Kurven und anspruchsvollen Gleisfiguren.
- mit Drehpunktführung
Eine einfachere Variante, die oft bei gerinen Platzverhältnissen gewählt wird.
Ausführung
Dieser ermöglicht die Kupplung von Wagen im kurzen Pufferabstand. Die Kupplung befindet sich dabei in einem kulissengeführten NEM-Schacht.
Die Kulisse sorgt dabei dafür, dass auch im Bogen die Kupplungsgeometrie und damit der Wagenabstand korrekt eingehalten wird.
Montage
Es ist eine fest montierte Kupplung verbaut.
Hinweis/e
Es liegen keine Hinweise vor..
Deprecated: stristr(): Passing null to parameter #1 ($haystack) of type string is deprecated in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/1884195_679c21a296dcdd40355a3c6d920aa9dc on line 14
Derzeit liegen (noch) keine Daten vor -
Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
einfach an meine - im Impressum hinterlegte - eMail-Adresse.
Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.
Deprecated: stristr(): Passing null to parameter #1 ($haystack) of type string is deprecated in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/1884195_b5983aa141ca967b0991afb71f24590c on line 14
In-/Outside
Outside
Bild-Dateiverzeichnis: images/content/stories/firmen/maerklin/BR_018.2/38201/outside/ zu Artikel: (38201) existiert (noch) nicht!
Inside
Bild-Dateiverzeichnis: images/content/stories/firmen/maerklin/BR_018.2/38201/inside/ zu Artikel: (38201) existiert (noch) nicht!
Probleme
Für dieses Modell sind derzeit keine Probleme bekannt.
Tuning-[
/]
Video/s
Derzeit liegen (noch) keine Daten vor -
Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
einfach an meine - im Impressum hinterlegte - eMail-Adresse.
Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.
{-tab-art-915 url="https://google.com" title="https://google.com"}
