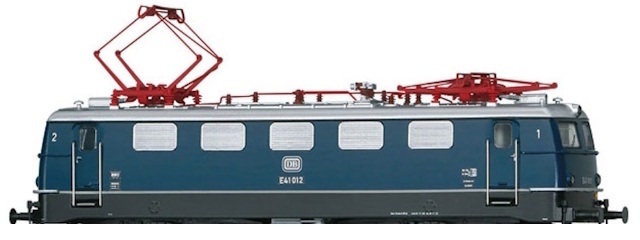

Märklin Decoderträger und Decoder der Lokomotive e41 der DB [39415]
1. 2
-/-
3
-/-
4
-/-
5
Die Lok ist mit einem Zurüstbeutel ausgestattet.
|
# techn. Übersichtzum Modell des/der Elektro-Güterzug- Lokomotiveder Baureihe E41 der Deutschen Bundesbahn (DB) als Variante in silber/blau/schwarz er Farbgebung.
Gebaut von (mechanischer Teil) Krupp, Henschel-Werke, Krauss-Maffei (elektrischer Teil) SSW, BBC, AEG als Versuchs-/Serienlokomotive aus dem Typenprogramm der Deutschen Bundesbahn/(DB). Epoche: III, Betriebsnummer: E41 012 Historie
GroßbetriebDie Elektro-Einheitsloks der - BR 110 (ex. E10), BR139 (ex.E39), BR140 (ex.E40) , BR141 (ex.E41), BR150 (ex.E150), BR151 - der DBInformationen zum Vorbild:Mitte der 50er Jahre begann der Traktionswechsel - von der Dampflock - zur Diesel- bzw. Elektrolok.Um diesen effizenter zu gestalten, versuchte man bei dem E-Loks - wenn es ging - möglichst viele Teile gemeinsam zu verwenden - die Idee der Einheitslok ward geboren. Es entstanden verschiedene Loktypen für verschiedene Einsatzzwecke, die aber alle einwenig oder auch sehr ähnlich aussahen. Es entstanden folgende Baureihen:
{-snippet alias="CrMaeTrx"}
Elektro-Lokomotive Baureihe E41 der DB Ab 1956 bis 1971 wurden von der Deutschen Bundesbahn insgesamt 451 Loks der Baureihe E41 beschafft. Sie sollten für mehrere Jahrzehnte nicht nur den Nahverkehr von den Alpen bis zur Küste prägen. Man kann die gelungene Konstruktion als eine Universallokomotive bezeichnen, da sie in ihrer langen Betriebszeit so ziemlich alles vorspannte, was im Zugverkehr möglich ist. Den harten S-Bahn-Verkehr quittierte sie aber bald, da sie auf Grund einer fehlenden elektrischen Bremse nicht dafür geeignet war. Ihre Stammaufgabe blieb der Nahverkehr, vornehmlich im Wendezugbetrieb mit Silberlingen. Aufgrund der geforderten geringeren Achslast, die sich auf zwei zweiachsige Drehgestelle verteilte, konnte die E41 problemlos auf den elektrifizierten Nebenbahnen eingesetzt werden. Der ölgekühlte Transformator bekam ein Schaltwerk auf der Niederspannungsseite, was zu einer für die Baureihe E41 charakteristischen Geräuschentwicklung führte. So kam die Lok bald zu ihren Kosenamen "Sektkorken" oder eben "Knallfrosch der Bundesbahn". Nicht wenige Bahnkunden vermuteten bei diesem Knall einen Schaden an der Lok und waren mehr oder weniger irritiert. Während ihrer gesamten Einsatzzeit trug die Baureihe E41 (ab 1968 "141") Scherenstromabnehmer. Sonst veränderte sie ihr Äußeres durch Umbauten und war entweder mit drei oder fünf Lampen, mit oder ohne Regenrinne, mit abgerundeten oder eckigen Lüftern in den mit der Zeit wechselnden Farbschemata in Deutschland von den Alpen bis in den Norden unterwegs. Bis zu ihrem Einsatzende galt der Knallfrosch als eine bewährte und verlässliche Konstruktion. ... ModVorbild
Modell
Highlights
Lok-Familie
Vorbild, Modell, Highlights © by Märklin / Trix - teils auch mit eigenen Ergänzungen |
Elektrik
PCBs
Info(*)
*** article (not found)
Träger / Decoder
Dec.Träger(*)
Ansicht
Märklin mtc-Decoderträger Basis: DC-Motor
  |
|
|||||
Info
--- Elektro-Lok ---
Art-Variable (39415) nicht belegt/auswertbar oder ungültig !
für e41Erweiterungen
{-snippet alias="maetrx-pcb-erweiterungen-mtc"}{-snippet alias="maetrx-pcb-erw"}
Zusätzliche Erweiterungsmöglichkeiten liegen bei dieser Platine nicht vor.
{-snippet alias="maetrx-pcb-erw" pcbtype="dt"}
periphere Erweiterungen - was ist das?
In einigen Fällen werden auf dem Decoderträger neben der mtc-Schnittstelle noch zusätzliche Beschaltungen vorgenommen, die für einige Funktionen des jeweiligen Modells benötigt werden. Dazu zählen z.B.:
- Ausgänge/Verstärkerstufen für AUX3 bzw. AUX4
- Rauchsatzansteuerung
- Schleiferumschaltung Steuerung
- Ansteuerung v. Telex-Kupplungen
- Lichtsteuerung (führerstandsbezogen)
- zusätzliche Lautsprecher
- etc.
Erweiterungen für diese Platine.
Zusätzliche Erweiterungsmöglichkeiten liegen bei dieser Platine nicht vor.Pläne
{-article id="1581"}[text]{/article}
Derzeit liegen (noch) keine Daten vor -Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
Anschlüsse/Verdrahtung
Der Decoderträger UE200923B ist mit einer ganzen Reihe von Anschlüssen versehen, die sich natürlich auch aus der Menge an Zusatzfeatures ergibt.
- Gleismasse
- Schleifer
- Lautsprecher
- Stirnlichtplatinen
- Führerstandsbeleeuchungen
- Servos für die Pantobewegung
Lageplan
Derzeit liegen (noch) keine Daten vor -Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
Schaltplan
Derzeit liegen (noch) keine Daten vor -Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
Bestückungsplan
Derzeit liegen (noch) keine Daten vor -Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
Schnittstelle
Auf der Platine ist eine 21-pol. Mikrostiftleiste nach mtc Norm [Merkmale
| Merkmal: | Ausführung | Bemerkung |
| Material: | Epoxyd-Glasharzgewebe | |
| Grund-Format: | rechteckig | |
| Abmessungen: | Länge: 62mm, Breite: 15,5mm, Dicke: 1mm | |
| Lötstopplack: | hellgrün | |
| Bestückung: | beidseitig | |
| Leiterbahnführung: | beidseitig mit Durchkontaktierungen | |
| Mult-Layer / Anzahl: | ja / mind. 1 | |
| Micro-Prozessor | ja | Steuerung des Servo-Antriebs und der Lichtfunktionen |
| PADs: | 4 PADs | für Programmierung des SUSI-Prozessors |
| Anschüsse | div. für Kabel und Steckbuchsen | Details siehe Anschlüsse |
| Aufkleber: | - / - | |
| Aufdrucke: | “UE200923B” | |
| Ersatzteilnummer: | - ? - |
- Antrieb
- über mittig im Grundträger verbauten Motor - Mittelmotor-Konzept
- Kraftübertragung auf Drehgestelle mittels Kardanwelle und oben liegende Antriebsschnecke
- beide Drehgestelle angetrieben
Montage
Montage: Decoderträger in Lokomotiven mit erw. Lichtwechsel
Montage: Decoderträger in Lokomotive BR: 141/E41 mit erw. Lichtwechsel
Dier Decoderträger wird mittels 4 Schrauben [E786750] mittig auf dem Fahrwerksrträger fixiert. Gleichzeitig wird damit auch der Motor in seine richtige Lage gebracht und gehalten.Es wird keine weitere Halterung verwendet.Die Verschraubung bildet auf der Platine keinen Kontakt zur Gleis-/Gehäusemasse. Diese wird gesondert von den beiden Drehgestellen herangeführt.{-article id="1691"}[text]{/article}Bauteile
Hinweis/e
Da die Platine mit einer 21-pol. mtc-Schnittstelle ausgerüstet ist, kann jeder beliebige Digital-Decoder (Standard-/Sound) eingesetzt werden, der diese Schnittstelle bedienen kann. Abhängig vom verwendeten Decoder, können dann auch verschiedene - mittlerweile bis zu 32 - Funktionen realisiert sein.
Diese sind verschiedener Kategorien zugeordnet:
- logische Funktionen - z.B. Rangiergang, Simulation der Massenträgheit [ABV], etc.,
- physikalische Funktionen - z.B. Schaltausgänge für Licht, Rauchsatz, etc.
- und Geräusche - bei Sound-Decodern.
Tuning
Derzeit liegen (noch) keine Daten vor -Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
Dach DSA- und-FstB-Platine(*)
- Infos

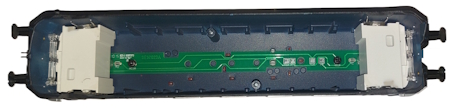

Im Dach der Lokomotive ist eine Platine eingebaut, die die äußere Kontaktierung der Dach-Stromabnehmer (DSAs) und die innere Führerstandsbeleuchtung übernimmt. Die Kontaktierung zum Decoderträger erfolgt dabei über Federkontakte auf dem Decoderträger, die beim Aufsetzen des Gehäuses auf die kleinen Kontaktflächen der Platine drücken.
- Anschlüsse: Kontakt-PADs mitte rechts. v.l.n.r. DSA + FStb(U+) + LED(FStb l/r) + DSA
- Merkmale Mit diversen Einschnitten und Bohrungen. Einbau nur in einer Lage möglich.
- Abmessungen Lange: ca. 130mm, Breite: ca. 10mm Dicke: ca. 0,5mm
- Bauteile Die Platine besitzt - neben den Bauteilen für die LEDs und Widerstände - keine weiteren besonderen Bauteile.
- Hinweis Die Platine besitzt -lt. Aufdruck - eine ET#: E337072, ist aber im Datenblatt der Lokomotive nicht aufgeführt. Sie dürfte auch als E-Teil nicht bestellbar sein.
Ansicht
Br-Variable (e41) nicht belegt/auswertbar oder ungültig !
Info
Br-Variable (e41) nicht belegt/auswertbar oder ungültig !
Erweiterungen
Derzeit liegen (noch) keine Daten vor -Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
Plans
Content-Tab-Pläne
Anschlüsse/Verdrahrung
Br-Variable (e41) nicht belegt/auswertbar oder ungültig !
Content-Sub-Tab-Anschlüsse/Verdrahrung
Schaltplan
Content-Sub-Tab-Schaltplan
Lageplan
Content-Sub-Tab-Lageplan
Bestückungsplan
Content-Sub-Tab-Bestückungsplan
Schnittstelle(*)
Content-Tab-Schnittstelle
Merkmale
Br-Variable (e41) nicht belegt/auswertbar oder ungültig !
Montage
Br-Variable (e41) nicht belegt/auswertbar oder ungültig !
Bauteile
Br-Variable (e41) nicht belegt/auswertbar oder ungültig !
Hinweis/e
Derzeit liegen (noch) keine Daten vor -Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
Tuning
Derzeit liegen (noch) keine Daten vor -Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
Decoder
Platine
Ansicht
Diese Decoder besitzen das gleiche Hardware-Layout, wie Decoder in den mSD-Umrüstsätzen. Sie können jedoch nicht nachträglich durch geänderte Soundprojekte überspielt werden.
...Die Bauteile in der unteren linken Ecke an der unteren Längskante auf der Platinen-Oberseite. Speziell der kleine quadratische Quarz mittig unter dem Prozessor und die Mini-Drosselspule oben links. Desweiteren natürlich auch die weiteren sichtbaren Bauteile.In den Jahren 2014+ begann Märklin Decoder mit unterschiedlichen Lötstopplack-Farben zu verbauen. So ganz klar wurde es damals nicht, was man damit beabsichtigte. Es kamen folgende Vermutungen auf:
Variante 2 - grüner Lötstopplack
| Märklin Var 2 / mit grünem Lötstopplack -Sound-Decoder Basis: Eigenentwicklung | |||||||

  |
|
||||||
Variante 2 - roter Lötstopplack
| Märklin Var 2 / mit rotem Lötstopplack -Sound-Decoder Basis: Eigenentwicklung | |||||||
|
|
||||||
Variante 2 - weisser Lötstopplack
| Märklin Var 2 / mit weissem Lötstopplack -Sound-Decoder Basis: Eigenentwicklung | |||||||
|
|
||||||
Bestückungsvarianten
Märklin verwendete diese Decoder auch mit unterschiedlichen Bestückungen für die physikalischen Funktionsausgänge AUX1 ... 4.
Das Erkennungsmerkmal dafür, welche Bestückungs-Variante vorliegt, ist im gelben Rahmen auf der Decoder-Oberseite zu sehen.
- Die einfache Version hat nur verstärkte Ausgänge für AUX1+2,
- die Voll-Version hat auch verstärkte Ausgänge für AUX3/4.
Das Erkennungsmerkmal dafür, welche Bestückungs-Variante vorliegt, ist im gelben Rahmen auf der Decoder-Oberseite zu sehen.
- Sind dort einfach - wie im Bild - nur zwei kleine "0"-Ohm Widerstände, dann hat man die "einfache Version"
- Ist dort ebenfalls ein Verstärker-IC, wie unterhalb des gelben Rahmens auch, dann hat man die "erweiterte Variante".
Gemeinsames Erkennungs-Merkmal dieser Hardware-Variante
...Die Bauteile in der unteren linken Ecke an der unteren Längskante auf der Platinen-Oberseite. Speziell der kleine quadratische Quarz mittig unter dem Prozessor und die Mini-Drosselspule oben links. Desweiteren natürlich auch die weiteren sichtbaren Bauteile.In den Jahren 2014+ begann Märklin Decoder mit unterschiedlichen Lötstopplack-Farben zu verbauen. So ganz klar wurde es damals nicht, was man damit beabsichtigte. Es kamen folgende Vermutungen auf:
- grün - Decoder in originalen Modellen (mfx-Protokoll)
- weiß - Decoder in originalen Modellen (mfx+-Protokoll)
- rot - Decoder in Nachrüstsätzen
Info(*)
Der Decoder basiert auf einem ähnlichen Konzept wie die ESU-OEM-Variante. Er besteht aus dem eigentlichen Decoder mit integrierter Soundkomponente.
Für die Umrüstung älterer Lokomotiven, wurden verschiedene Umrüstsätze entwickelt und angeboten. Diese beinhalten neben dem Decoder auch noch weitere Komponenten, wie Leiterplatten, Lautsprecher, etc.
Für die Umrüstung älterer Lokomotiven, wurden verschiedene Umrüstsätze entwickelt und angeboten. Diese beinhalten neben dem Decoder auch noch weitere Komponenten, wie Leiterplatten, Lautsprecher, etc.
Schnittstelle
Märklin-Decoder Typen (mSD bzw. mSD3) sind mit verschiedenen Schnittstellen ausgerüstet. Nachstehend eine Übersicht.
Die Lötpads unterhalb der Lochreihen sind für den Kabelanschluss bei freier Verdrahtung einer 8-pol. Schnittstelle.Abhängig von der Art des Decoders kann die Belegung der Lötflächen variieren. Bitte schauen sie immer auch in ihre Decoder-Betriebsanleitung.Weitergehende Infos dazu finden sie unter dem Reiter "Anschlüsse>mLD-/mSD-Kabel-Anschlüsse.
Bei diesem Decoder kann die SUSI-Schnittstelle nur über die in der 21-poligen mtc-Schnittstelle integrierten Anschlüsse verwendet werden.
Zusätzlich / Ersatzweise ist ein direkter Anschluss eines ext. SUSI-Moduls auch direkt über die vorhandenen LötPADs auf dem Decoder möglich. ?>{/source}
mtc-Schnittstelle
Die Platine ist mit einer 2x11-pol. (22) Lochreihe ausgestattet, auf der oben eine passende Steckbuchse aufgelötet ist.
|
||
|
Diese Montageform ist bei Märklin/Trix die Standard-Variante.
|
Durch die darunter liegenden Lochreihen Kabel-Schnittstelle
Die Lötpads unterhalb der Lochreihen sind für den Kabelanschluss bei freier Verdrahtung einer 8-pol. Schnittstelle.Abhängig von der Art des Decoders kann die Belegung der Lötflächen variieren. Bitte schauen sie immer auch in ihre Decoder-Betriebsanleitung.Weitergehende Infos dazu finden sie unter dem Reiter "Anschlüsse>mLD-/mSD-Kabel-Anschlüsse.
- mLD3-/mSD3 Decoder: Eine Kabel-Anschluss-PAD-Reihe ist bei diesem Decoder nicht mehr explizit vorhanden.. Hier werden die notwendigen Verbindungen mittels in die mtc-Buchse eingelöteter Kaberlitze hergestellt.
SUSI-Schnittstelle
Bei diesem Decoder kann die SUSI-Schnittstelle nur über die in der 21-poligen mtc-Schnittstelle integrierten Anschlüsse verwendet werden.
Zusätzlich / Ersatzweise ist ein direkter Anschluss eines ext. SUSI-Moduls auch direkt über die vorhandenen LötPADs auf dem Decoder möglich. ?>{/source}
Merkmale
| Merkmal | Ausführung | Bemerkung |
| Material: | Epoxyd-Glasharzgewebe | |
| Grund-Format: | rechteckig | |
| Abmessungen: | Dicke: 1,0mm, Länge: 30mm, Breite: 15,5mm | |
| Lötstopplack: | hellgrün / rot / weiss | je nach Ausführung |
| Bestückung: | beidseitig | |
| Leiterbahnführung: | beidseitig mit Durchkontaktierungen | |
| Multi-Layer / Anzahl: | - ? - | |
| Aufkleber: | - / - | |
| Aufdrucke: | - ? - | |
| Ersatzteilnummer: | - / - |
Anschlüsse
mSD 21-pol. mtc Schnittstelle
mSD Kabel-Anschlüsse
ext. Ausgänge
Die Decoder werden werkseitig teils mit unterschiedlichen Ausgangs-Konfigurationen verwendet.
{-article id="2644"}[text]{/article}
Decoder mit unverstärkten Ausgängen AUX3 / AUX4
  Hier wird von dem Ausgang AUX3 bzw. AUX4 - bei aktivierter Funktion - eine Spannung von (+5V / TTL-Pegel) - auch als "activ-high" bezeichnet - mit einer max. Strombelastung von wenigen mA zur Verfügung gestellt.Man erkennt diese Decoder an den nicht vorhanden Ausgangs-Verstärkerstufen - wie im Bild markiert.Die Ansteuerung einer oder mehrerer LEDs (hocheffiziente Typen mit sehr geringem Strombedarf) ist möglich. Aber bitte den notwendigen Vorwiderstand [4k7 - 10k] nicht vergessen.
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
rückwärts | vorwärts
Decoder mit verstärkten Ausgängen AUX3 / AUX4
  Hier wird am Ausgang AUX3/4 - bei aktivierter Funktion - das Null-Potential (Elektronik-Masse) mit einer max. Strombelastung von ca. 200 mA geschaltet. Das entspricht dem Standard-Verhalten eines physikalischen Ausgangs an einem Digital-Decoder und wird auch als "activ-low" bezeichnet.mlD-/mSD-Decoder mit verstärkten AUX3/4 Ausgängen lassen sich am Vorhandensein des notwendigen Verstärker-Chips - oben links neben der Buchsenleiste - erkennen.
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
techn. Daten
Technische Daten: mSD
Quelle: Diese Angaben wurden den Anleitungen für die mSD-Update-Decoder entnommen. Die werkseitig verbauten Decoder werden diesen Spezifikationen wohl auch weitgehend entsprechen.{reg H}Funktionen • Der mSD SoundDecoder, ein SoundDecoder mit sehr weit reichenden Einstell- und Anpassungsmöglichkeiten. • Zusätzliche Sound-Funktionen stehen zur Verfügung. • Der Decoder ist voll updatefähig. • Voraussetzung hierfür ist ein entsprechendes Steuergerät (Central Station 60213/60214/60215, Software-Version 2.0, Gleisformatprozessor GFP 2.0 oder höher). • Die Einstell- und Digitalfunktionen sind nur im Digitalbetrieb anwendbar. Es stehen jedoch nicht in allen Protokollen die gleichen Möglichkeiten zur Verfügung.Sonstiges• Multiprotokollfähig (fx (MM), mfx, DCC und AC/DC). • Automatische System-Erkennung. Zur Bedienung muss die jeweils diesem System zugeordnete Adresse verwendet werden. • Anfahr- und Bremsverzögerung können getrennt voneinander eingestellt werden. Kann über das Funktionsmapping jeder beliebigen Funktionstaste zugewiesen werden. • Typische Soundkulissen für Dampf-, Diesel- und Elektrolokomotiven. • Variable Motorregelung im Digital- sowie im Analogbetrieb. • Unterstützung für 6090, 60901, DC-, Sinus- und Glockenanker-Motoren. Beachten Sie die Tabelle auf Seite 3. • Funktionsmapping, siehe Hilfe in der Central Station 60213/60214/60215 oder eine ausführliche Tabelle zum Funktionsmapping finden Sie im Internet unter: www.maerklin.de/de/produkte/tools_downloads/technische_infos.html • updatefähig mit Central Station 60213/60214/60215 (Software Version 2,0, GFP 2.0 oder höher) • Programming on Main (PoM), diese Programmierung muss vom Steuergerät unterstützt werden. Beachten Sie hierzu die Bedienungsanleitung ihres Steuergerätes. • Einstellbarer Rangiergang • Brems- /Signalhalteabschnitt-Erkennung im Digitalbetrieb{/reg}
- Maße (L x B x H) 30 x 15,5 x 6,2 mm
- Dauerlast am Motorausgang ? 1,1 A
- Belastung der Lichtausgänge ? 250 mA
- Belastung AUX 1 – AUX 4 je ? 250 mA
- Belastung AUX + Licht (Summe) ? 300 mA
- Belastung Motor bzw. AUX 5/6 ? 1,1 A
- Max. Ges.-Belastung (Summe) ? 1,6 A
- Max. Spannung ? 40 V
- Sound-Leistung (an 4 ? /8 ?) 2,3 W / 1,2 W
- Kurzschluss und Überlastschutz an den Ausgängen Licht vorne (LV), Licht hinten (LH), AUX 1 – AUX 24 und an den Motorausgängen.
Quelle: Diese Angaben wurden den Anleitungen für die mSD-Update-Decoder entnommen. Die werkseitig verbauten Decoder werden diesen Spezifikationen wohl auch weitgehend entsprechen.
Sonstiges
{-article id="328"}[text]{/article"}Derzeit liegen (noch) keine Daten vor -Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
Info
allg. Infos
Dieser Decoder wurde in der Zeit ab 07/2010 bei Märklin als Nachfolger der bis dahin eingesetzten mfx-OEM-Variante des LokSound35 von ESU verbaut. Damit begann man bei Märklin wieder eigene Decoder zu entwickeln, zu bauen und einzusetzen. Der Decoder basiert auf einem ähnlichen Konzept wie die ESU-OEM-Variante.
Detail-Infos
| Diese Decoder haben - entgegen der ursprünglichen Definition der 21-pol. mtc-Schnittstelle - nun "verstärkte" Ausgänge auch an AUX3/-4.Das kann beim Einsatz in älteren mfx-Loks von Märklin zu Problemen führen, da diese Ausgänge dort teilweise durch zusätzliche, eigene Elektronik auf der Decoderträger-Platine verstärkt werden. |
Funktionen
| erreichbar mit mfx-Steuergeräten [MS1/MS2/CS1/CS2/CS3//ECOS] oder Fx-Zentralen 6021 [6020 ... nur F0] | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| nur erreichbar mit mfx Steuergeräten [MS1/MS2/CS1/CS2/CS3//ECOS] mit 6021 über eine 2. MM-Adresse | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Function-Mapping | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Anmerkungen:
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Digitales
allgem. Infos
Protokoll
Decoder dieser Bauart besitzen verschiedene Protokolle. In der werkseitigen Ausführung sind das:
- mfx-Protokoll
- MM-II Protokoll - als Kompatibilitäts-Protokoll zum früheren Digital-System
- mfx Protokoll mit
- bis zu 128 Fahrstufen
- automatischer Adresszuordnung
- automatischer Anmeldung an die Steuerzentrale
- bis zu 15 schaltbare Sonderfunktionen (logisch, physikalisch)
- richtungsabhängig programmiere Ausgänge & Funktionen
- 6 externe Ausgänge, davon
- 2 für die Stirnlicht-Funktion (AUX0-v/AUX0-r) - verstärkt
- 4 für ext. Schaltfunktionen (AUX1, AUX2, AUX3, AUX4) davon bei
- ESU/Märklin Decodern der 1./2. Generation AUX1+AUX2 verstärkt, AUX3+Aux4 unverstärkt [TTL-Pegel (+5V)]
- Märklin Decodern der 3.Generation AUX1,...4 verstärkt
- MM-II
- (Kompatibilitätsprotokoll zu früheren Digitalsystem mit Steuergeräten älterer Bauart [6020, 6021].
- Protokoll mit 255 Adressen
Werkswerte
allgemeine Lokomotiv-Werte
Hersteller: Maerklin
Artikel: 39415
MM2-/DCC-Adresse: 40/--
CSx-Lok-Name: E41 012 DB
Artikel: 39415
MM2-/DCC-Adresse: 40/--
CSx-Lok-Name: E41 012 DB
Auslieferungszustand ab Werk - Decoder-Reset
Die Lokomotive ist werkseitig mit einem mfx-Decoder versehen und lt. Märklin optimal eingestellt.Für etwaige Änderungen an der Konfiguration beachten sie bitte genau die Anweisungen in der Betriebsanleitung, sowie die Hersteller-Hinweise auf der Web-Seite.Wenn sie eine nicht mehr reproduzierbare Programmierung haben, dann können sie den Decoder wieder in seine Grundkonfiguration (Werkseinstellung) zurück versetzen.Eine mfx-Lok meldet sich danach wieder unter dem Namen, der auch im Handbuch steht, bei der Zentrale an. Die Motor-Parameter und die Funktionstastenbelegung entsprechen wieder der Werkseinstellung.
Wie dieser RESET durchgeführt wird, erfahren sie aus
dazu.Bei einrm RESET des Decoders, gehen alle vorher gemachten Änderungen an der Konfiguration verloren. Sollten sie also Einstellungn auf ihre Bedürfnisse abgeändert haben, so müssen diese später durch individuelle Neuiprogrammierung wieder hergestellt werden
- der Decoder-Dokumentation oder ggf. aus
- der Betriebsanleitung oder
- der Beschreibung ihres digitalen Steuergerätes.
dazu.Bei einrm RESET des Decoders, gehen alle vorher gemachten Änderungen an der Konfiguration verloren. Sollten sie also Einstellungn auf ihre Bedürfnisse abgeändert haben, so müssen diese später durch individuelle Neuiprogrammierung wieder hergestellt werdenProgrammierung+CV-Infos
CV-Informationen
Decoder-Komponente
Soundmodul-Komponente
| Daten | Ausführung | Bemerkung |
| Die Decoder sind mit einem Sound-Prozessor nebst Soundspeicher ausgestattet. In einem Soundablaufplan kann eine für die jeweilige Lok hinterlegte Geräuschkomposition abgelegt werden, die beim Aktivieren des Betriebsgeräusches abgespielt wird.Dieses Geräusch wird durch den aktuellen Fahrzustand der Lokomotive synchronisiert und ermöglichst somit ein wirklich realistisches Geräuscherlebnis.Der Soundspeicher kann mittels einer Software mit vorgefertigtigen bzw. auch mit individuellen Sounds geladen werden. | ||
| Downloads | Auf dieser Seite finden sie alle notwendigen Informationen bzw. die benötigten Software-Komponenten | von der Märklin -Homepage: |
erw. Informtionen
{reg H}
{/reg}
Siehe auch folgende Märklin-Doku.
Allgemeine Angaben
- 1 Kurze Adresse
- 2 Min. Geschwindigkeit
- 3 Anfahrverzögerung
- 4 Bremsverzögerung
- 5 Max. Geschwindigkeit
- 7 Versionsnummer
- 8 Herstellerkennung
- 13 F1-F8 alt. Gleissig. [bit:F1 :F2 :F3 :F4 :F5 :F6 :F7 :F8 ]
- 14 FL,F9-F15 alt. Gleissig. [bit:FL :F9 :F10 :F11 :F12 :F13 :F14 :F15 ]
- 17 Lange Adresse HB
- 18 Lange Adresse LB
- 19 Traktionsadresse
- 21 F1-F8 bei Traktion [bit:F1 :F2 :F3 :F4 :F5 :F6 :F7 :F8 ]
- 22 FL,F9-F15 bei Traktion [bit:FL :F9 :F10 :F11 :F12 :F13 :F14 :F15 ]
- 27 Bremsmodus [bit:::::DC neg.Rich.::DC pos.Rich.::]
- 29 Konfiguration [bit:Richtung:Fahrstufen:Analog:::Adressen::]
- 50 Altern. Gleissignal [bit:AC:DC:MM:MFX::::]
- 52 Motortyp
- 53 Regelreferenz
- 54 Regelparameter K
- 55 Regelparameter I
- 56 Regeleinfluss
- 57 Soundabstand, FS 1
- 58 Soundabstand, FS >1
- 59 Richtungssound
- 60 Multibahnhofsansage [bit:Bahnhöfe:Bahnhöfe:Bahnhöfe:Endansage:Richtung:Ansagefolge::]
- 63 Lautstärke gesamt
- 64 Bremsschwelle
- 66 Vorwärts Trimm
- 95 Rückwärts Trimm
- 105 Benutzerkennung
- 106 Benutzerkennung
- 136 Faktor ABV
- 137 Faktor Rangiergang
- 173 Zustandsspeicher 1 [bit:Funktionen:Fahrstufe:Anfahren:::::]
- 174 Zustandsspeicher 2 [bit:Richtung:::::::]
Geschw.-Kennlinie
- 67 Geschw.slideelle FS1
- 68 Geschw.slideelle FS2
- 69 Geschw.slideelle FS3
- 70 Geschw.slideelle FS4
- 71 Geschw.slideelle FS5
- 72 Geschw.slideelle FS6
- 73 Geschw.slideelle FS7
- 74 Geschw.slideelle FS8
- 75 Geschw.slideelle FS9
- 76 Geschw.slideelle FS10
- 77 Geschw.slideelle FS11
- 78 Geschw.slideelle FS12
- 79 Geschw.slideelle FS13
- 80 Geschw.slideelle FS14
- 81 Geschw.slideelle FS15
- 82 Geschw.slideelle FS16
- 83 Geschw.slideelle FS17
- 84 Geschw.slideelle FS18
- 85 Geschw.slideelle FS19
- 86 Geschw.slideelle FS20
- 87 Geschw.slideelle FS21
- 88 Geschw.slideelle FS22
- 89 Geschw.slideelle FS23
- 90 Geschw.slideelle FS24
- 91 Geschw.slideelle FS25
- 92 Geschw.slideelle FS26
- 93 Geschw.slideelle FS27
- 94 Geschw.slideelle FS28
Ausgänge
- 112 Ausgang LV Modus
- 113 Ausgang LV Dimmer
- 114 Ausgang LV Periode
- 115 Ausgang LR Modus
- 116 Ausgang LR Dimmer
- 117 Ausgang LR Periode
- 118 Ausgang Aux1 Modus
- 119 Ausgang Aux1 Dimmer
- 120 Ausgang Aux1 Periode
- 121 Ausgang Aux2 Modus
- 122 Ausgang Aux2 Dimmer
- 123 Ausgang Aux2 Periode
- 124 Ausgang Aux3 Modus
- 125 Ausgang Aux3 Dimmer
- 126 Ausgang Aux3 Periode
- 127 Ausgang Aux4 Modus
- 128 Ausgang Aux4 Dimmer
- 129 Ausgang Aux4 Periode
- 130 Ausgang Aux5 Modus
- 131 Ausgang Aux5 Dimmer
- 132 Ausgang Aux5 Periode
- 133 Ausgang Aux6 Modus
- 134 Ausgang Aux6 Dimmer
- 135 Ausgang Aux6 Periode
Lautstärke
- 138 Lautstärke Bremssound
- 139 Lautstärke Fahrsound
- 140 Lautstärke Sound 1
- 141 Lautstärke Sound 2
- 142 Lautstärke Sound 3
- 143 Lautstärke Sound 4
- 144 Lautstärke Sound 5
- 145 Lautstärke Sound 6
- 146 Lautstärke Sound 7
- 147 Lautstärke Sound 8
- 148 Lautstärke Sound 9
- 149 Lautstärke Sound 10
- 150 Lautstärke Sound 11
- 151 Lautstärke Sound 12
- 152 Lautstärke Sound 13
- 153 Lautstärke Sound 14
- 154 Lautstärke Sound 15
- 155 Lautstärke Sound 16
Analog
- 176 Analog DC Anfahrspg.
- 177 Analog DC Höchstspg.
- 178 Analog AC Anfahrspg.
- 179 Analog AC Höchstspg.
Mapping
- 257 Mapping FL (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 258 Mapping FL (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 259 Mapping FL (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 260 Mapping FL (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 261 für spätere Verwendung
- 262 Mapping F1 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 263 Mapping F1 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 264 Mapping F1 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 265 Mapping F1 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 266 für spätere Verwendung
- 267 Mapping F2 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 268 Mapping F2 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 269 Mapping F2 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 270 Mapping F2 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 271 für spätere Verwendung
- 272 Mapping F3 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 273 Mapping F3 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 274 Mapping F3 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 275 Mapping F3 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 276 für spätere Verwendung
- 277 Mapping F4 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 278 Mapping F4 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 279 Mapping F4 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 280 Mapping F4 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 281 für spätere Verwendung
- 282 Mapping F5 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 283 Mapping F5 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 284 Mapping F5 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 285 Mapping F5 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 286 für spätere Verwendung
- 287 Mapping F6 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 288 Mapping F6 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 289 Mapping F6 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 290 Mapping F6 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 291 für spätere Verwendung
- 292 Mapping F7 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 293 Mapping F7 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 294 Mapping F7 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 295 Mapping F7 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 296 für spätere Verwendung
- 297 Mapping F8 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 298 Mapping F8 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 299 Mapping F8 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 300 Mapping F8 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 301 für spätere Verwendung
- 302 Mapping F9 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 303 Mapping F9 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 304 Mapping F9 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 305 Mapping F9 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 306 für spätere Verwendung
- 307 Mapping F10 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 308 Mapping F10 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 309 Mapping F10 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 310 Mapping F10 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 311 für spätere Verwendung
- 312 Mapping F11 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 313 Mapping F11 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 314 Mapping F11 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 315 Mapping F11 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 316 für spätere Verwendung
- 317 Mapping F12 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 318 Mapping F12 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 319 Mapping F12 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 320 Mapping F12 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 321 für spätere Verwendung
- 322 Mapping F13 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 323 Mapping F13 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 324 Mapping F13 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 325 Mapping F13 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 326 für spätere Verwendung
- 327 Mapping F14 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 328 Mapping F14 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 329 Mapping F14 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 330 Mapping F14 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 331 für spätere Verwendung
- 332 Mapping F15 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 333 Mapping F15 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 334 Mapping F15 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 335 Mapping F15 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 336 für spätere Verwendung
- 337 Mapping Stand (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 338 Mapping Stand (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 339 Mapping Stand (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 340 Mapping Stand (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 341 für spätere Verwendung
- 342 Mapping Fahrt (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 343 Mapping Fahrt (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 344 Mapping Fahrt (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 345 Mapping Fahrt (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 346 für spätere Verwendung
- 347 Mapping Sens1 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 348 Mapping Sens1 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 349 Mapping Sens1 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 350 Mapping Sens1 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 351 für spätere Verwendung
- 352 Mapping Sens2 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 353 Mapping Sens2 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 354 Mapping Sens2 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 355 Mapping Sens2 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 3565 für spätere Verwendung
- 357 Mapping FL (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 358 Mapping FL (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 359 Mapping FL (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 360 Mapping FL (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 361 für spätere Verwendung
- 362 Mapping F1 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 363 Mapping F1 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 364 Mapping F1 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 365 Mapping F1 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 366 für spätere Verwendung
- 367 Mapping F2 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 368 Mapping F2 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 369 Mapping F2 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 370 Mapping F2 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 371 für spätere Verwendung
- 372 Mapping F3 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 373 Mapping F3 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 374 Mapping F3 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 375 Mapping F3 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 376 für spätere Verwendung
- 377 Mapping F4 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 378 Mapping F4 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 379 Mapping F4 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 380 Mapping F4 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 381 für spätere Verwendung
- 382 Mapping F5 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 383 Mapping F5 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 384 Mapping F5 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 385 Mapping F5 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 386 für spätere Verwendung
- 387 Mapping F6 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 388 Mapping F6 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 389 Mapping F6 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 390 Mapping F6 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 391 für spätere Verwendung
- 392 Mapping F7 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 393 Mapping F7 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 394 Mapping F7 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 395 Mapping F7 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 396 für spätere Verwendung
- 397 Mapping F8 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 398 Mapping F8 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 399 Mapping F8 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 400 Mapping F8 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 401 für spätere Verwendung
- 402 Mapping F9 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 403 Mapping F9 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 404 Mapping F9 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 405 Mapping F9 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 406 für spätere Verwendung
- 407 Mapping F10 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 408 Mapping F10 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 409 Mapping F10 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 410 Mapping F10 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 411 für spätere Verwendung
- 412 Mapping F11 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 413 Mapping F11 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 414 Mapping F11 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 415 Mapping F11 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 416 für spätere Verwendung
- 417 Mapping F12 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 418 Mapping F12 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 419 Mapping F12 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 420 Mapping F12 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 421 für spätere Verwendung
- 422 Mapping F13 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 423 Mapping F13 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 424 Mapping F13 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 425 Mapping F13 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 426 für spätere Verwendung
- 427 Mapping F14 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 428 Mapping F14 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 429 Mapping F14 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 430 Mapping F14 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 431 für spätere Verwendung
- 432 Mapping F15 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 433 Mapping F15 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 434 Mapping F15 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 435 Mapping F15 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 436 für spätere Verwendung
- 437 Mapping Stand (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 438 Mapping Stand (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 439 Mapping Stand (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 440 Mapping Stand (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 441 für spätere Verwendung
- 442 Mapping Fahrt (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 443 Mapping Fahrt (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 444 Mapping Fahrt (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 445 Mapping Fahrt (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 4416 für spätere Verwendung
- 447 Mapping Sens1 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 448 Mapping Sens1 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 449 Mapping Sens1 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 450 Mapping Sens1 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 451 für spätere Verwendung
- 452 Mapping Sens2 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 453 Mapping Sens2 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 454 Mapping Sens2 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 455 Mapping Sens2 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 456 für spätere Verwendung
Montage
Der Decoder wird auf die mtc-Stiftleiste gesteckt, die sich auf dem Decoderträges befindet.
Dabei wird die decoderseitige Buchsenleiste von unten durchgesteckt.Eine Steckung in umgekehrter Richtung geht zwar nur unter Gewalt, aber es ist möglich, den Decoder nur leicht aufzustecken. Dabei kann es aber im Betrieb zur Zerstörung des Decoders kommen.
Dabei wird die decoderseitige Buchsenleiste von unten durchgesteckt.Eine Steckung in umgekehrter Richtung geht zwar nur unter Gewalt, aber es ist möglich, den Decoder nur leicht aufzustecken. Dabei kann es aber im Betrieb zur Zerstörung des Decoders kommen.Pufferung(*)
Ein ext. Decoder-Pufferspeicher ist bei diesem Modell werkseitig nicht verbaut.Lautsprecher(*)
{-article id="1378"}[text]{/article}
Ansicht(*)
| Lautsprecher-Daten | Wert | Bild |
| Ersatzteil# |
|
 |
| Abmessungen/Durchmesser | 20 [mm] | |
| Scheinwiderstand | 8 [Ohm] | |
| Leistung | 0,5 [Watt] | |
| Zubehör | - | |
| Anmerkung | . | |
| Ersatz | - | |
| Hinweis(e) | - | |
Montage(*)
Märklin / Trix Montage der Lautsprecher bei DB Einheitsloks
Anschluss(*)
Der Lautsprecher ist mittels Litzen (meistens weiß oder rot/schwarz) mit dem Soundmodul / Decoderträger verbunden.
Lautsprecher-Berater(*)
Bei Märklin / Trix wurden im Laufe der Jahre unterschiedliche Lautsprechertypen verbaut. Dabei sind demen den mechanischen Kennwerten - Bauart, Abmessungen, etc. - ganz besonders die el. Kenndaten wie - Scheinwiderstand, Leistung, etc. - interessant.Die nachfolgende Übersicht soll eine Einordnung geben.
| Decoder-Typ | Sound-Modul | Scheinwiderstand | Leistung | Bild | Bemerkungen |
| Fx-Decoder | extern | 8/32 Ohm | Verschiedene Größen**. | ||
| Decoder mit externem Soundmodul DVM09 | extern | 32 Ohm | Verschiedene Größen*'. Pic-Decoder und mfx-Decoder möglich. | ||
| mfx-Decoder 1. Gen Basis ESU | integriert | 100* Ohm | Verschiedene Größen*'. wurden nur bis 2004 verwendet, ggf. mit Zusatzwiderstand (siehe unten). | ||
| msD-Decoder 2. Gen. Basis Märklin | integriert | 8 Ohm | Verschiedene Größen**. | ||
| msD3-Decoder | integriert | Verschiedene Ausführungen mit Resonanzgehäuse sowie mit/ohne Mini-Stecker. | |||
 |
* Anfangs kam es bei diesen Lautsprechern zu einer Überlastung bei zu hoch eingestellter Lautstärke in den verwendeten Decodern, wenn gleichzeitig eine zu geringe Bedämpfung des meist offen eingebauten Lautsprechers vorlag. Märklin hat dann empfohlen, in eine Lautsprecherleitung einen Widerstand von 27 ... 47 Ohm einzubauen. | ||||
| Bis auf ganz wenige Ausnahmen wurden alle frei- d.h. nicht gekapselt - eingebaut. Als Resonanzraum diente dann das umgebende Gehäuse. | ** Es gibt Größen in:16, 20, 23, 28mm | ||||
Links(*)
Hier finden Sie einige interessante Links zum Thema Lautsprecher.
- Märklin Übersicht 8-Ohm Lautsprecher
- Reichelt-Elektronik - Übersicht über eine Vielzahl von Kleinlautsprechern
- Leistungsanpassung (Wikipedia)
- Welt-Wissenschaftsredaktion - revolutionäre, neue Lautsprecher-Technologie Im Juni 2018 hat die Redaktion folgenden Beitrag über eine neue Lautsprecher-Technologie veröffentlicht.Es wäre wohl sehr interessant, wenn sich die Modellbahn-Industrie dieser neuen Technologie annehmen würde, sind doch die Lautsprecher sehr oft das schwächste Glied in der Kette.
Sound-Stufe(*)
 Diese Decoder sind mit einer Sound-Chip (Analog-Devices ????) versehen. Der angeschlossene Lautsprecher sollte einen Scheinwiderstand von 4 - 8 Ohm aufweisen. Dabei kann der Chip eine max. Leistung von ca. 1 ... 1,5W liefern. Das geht aber nur, wenn die Stufe im Zustand der Leistungsanpassung betrieben wird. Dabei sollte der innere Widerstand der Soundstufe und der (Schein-)Widerstand des angeschlossenen Lautsprechers möglichst gleich sein. Märklin verwendet selbst 8 ohmige Lautsprecher und ist somit etwas oberhalb dieser Anforderung.
Für diesen Decoder können auch Lautsprecher von anderen Herstellern verwendet werden. Neben den Abmessungen müssen auch die el. Kennwerte berücksichtigt werden.Zu beachten ist auf jeden Fall, dass der Scheinwiderstand 4 ... 8 Ohm beträgt.Kleinere Werte sind - wegen (Überlast/Kurzschluss) - nicht erlaubt. Größere Werte sind - in der Regel- unkritisch, aber die abgegebene Leistung (...Lautstärke) wird sich verringern. |
Hinweis/e
| Diese Decoder haben - entgegen der ursprünglichen Definition der 21-pol. mtc-Schnittstelle - nun "verstärkte" Ausgänge auch an AUX3/-4.Das kann beim Einsatz in älteren mfx-Loks von Märklin zu Problemen führen, da diese Ausgänge dort teilweise durch zusätzliche, eigene Elektronik auf der Decoderträger-Platine verstärkt werden. |
Tuning
{-article id='2666'}[text]{/article}BR=e41Br-Variable (e41) nicht belegt/auswertbar oder ungültig !
Beleuchtung(*)
{-article id="2924"}[text]{/article}{-article id="20"}[text]{/article}
Werden beide Funktionen F6/F8 gleichzeitig aktiviert, erscheint das Rangierlicht (Doppel-A) an beiden Seiten und es wird der "echte Rangiergang" eingelegt.

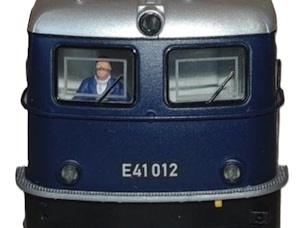

Stirnlicht/er
Platine/n
Br-Variable (e41) nicht belegt/auswertbar oder ungültig !
Steuerung
HGH-art-trace: {-tab-tab-acc-601-stl title="Steuerung(*)
Die Lokomotive besitzt den Standard-Lichtwechsel und einen erweiterten Lichtwechsel.
- Standard-Lichtwechsel Zunächst kann - wie üblich - mit der Digitalfunktion [F0] das Stirnlicht/Rücklicht aktiviert werden. Beim Fahrtrichtungswechsel wird es entsprechend umgeschaltet.
- Erw. Lichtwechsel Über weitere Digitalfunktionen - meistens F6/F8- kann das komplette Licht an je einer Lokseite abgeschaltet werden.
Werden beide Funktionen F6/F8 gleichzeitig aktiviert, erscheint das Rangierlicht (Doppel-A) an beiden Seiten und es wird der "echte Rangiergang" eingelegt.
weitere Beleuchtungen(*)
Führerstandsbeleuchtung(*)
Br-Variable (e41) nicht belegt/auswertbar oder ungültig !
Hinweis
Derzeit liegen (noch) keine Daten vor -Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
Tuning
Derzeit liegen (noch) keine Daten vor -Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
Downloads(*)
';{-snippet alias="onlyForRegUsers|Download"}{-pub}{-article301"}[text]{/article}{/pub}
content of Downloads not displayed yet.
Motor(*)
Ansicht
In Lokomotiven mit Mittelmotor verbaut man bei Märklin/Trix Gleichstrommotore in den Lokomotiven.Ob diese ein 5- oder nur ein 3-Poler sind, kann ich nicht genau sagen. Dazu müsste man den Motor öffnen.Infos
Der Motor zeichnet sich aus durch:
- eine kompakte Bauform
- ein kräfiges Drehmoment
- guten Gleichlauf bei kleineren Stromunterbrechungen durch die Schwungscheibe
- einen leisen Lauf
- gute Regelbarkeit
Antrieb/Regelung
Die Regelung des Motors wird komplett von der Elektronik / vom Decoder übernommen. Dazu wird die Gegen-EMK - also die Spannung die der sich drehende Motor zurückgibt, wenn er einen kurzen Moment nicht angetrieben wird (Generator) - ausgewertet und - die Drehzahl entsprechend der Sollvorgabe - ggf. nachgeregelt.Die Sollvorgabe kann durch die dafür vorgesehenen CVs ihres Decoders beeinflusst werden. Nähere Details dazu finden sie in der Decoder-Anleitung bzw. auf den Supportseiten ihres Decoderherstellers.
Merkmale
| Merkmal | Ausführung | Bemerkung |
| Hersteller: | unbekannt / IGARASHI ? | Vertrieb durch Märklin |
| ZusatzInformationen | Stummi-Forum | |
| Ausführung: | 2W1S2Kar |
|
| Anschluss: | Lötfahnen |
|
| Fixierung: | mittels Auflager und Klipse | |
| Grund-Format: | rechteckig, mittig abgeflacht | |
| Abmessungen: | Dicke: xxx mm, Länge: yyy mm, Breite: zzz mm | |
| Anker-Polpaare: | 5 | |
| Anker-Nutung: | schräg | |
| Wellenabgänge: | 2 | 1 kurz, 1 lang |
| Kardanaufnahme | 1 auf Welle angesetzt 1 in Schwungscheibe integriert | Wikipedia |
| Schwungscheibe: | Länge: xxx Durchmesser: yyy Material: Messing | integrierte Aufnahme: Kardan |
| Kardanaufnahme: | 2 | |
| Aufkleber: | - / - | |
| Aufdrucke: | - ? - | |
| Ersatzteilnummer: | E192285 | lt. ET-Blatt |
Montage
(DC)Motor=dc-2w1s2kar
Die Montage des Motors erfolgt mittig in der Bodenwanne. Dort erfolgt die Lagerung auf zwei Auflagern incl. der Fixierung mit zwei Klemmen. Die später darüber liegende Platine bzw. des Platinenhalters (E50) sorgt dann für die weitere Fixierung in axialer Richtung.Durch die abgeflachte Motorform, ergibt sich eine horizontale Fixrung, so dass eine Verdrehung des Motors nicht mehr möglich ist.
Die Montage des Motors erfolgt mittig in der Bodenwanne. Dort erfolgt die Lagerung auf zwei Auflagern incl. der Fixierung mit zwei Klemmen. Die später darüber liegende Platine bzw. des Platinenhalters (E50) sorgt dann für die weitere Fixierung in axialer Richtung.Durch die abgeflachte Motorform, ergibt sich eine horizontale Fixrung, so dass eine Verdrehung des Motors nicht mehr möglich ist. Entstörung
Die Entstörung des Motors ist nicht sonderlich ausgeprägt.Es werden keine der bekannten Methoden zur Entstörung von Gleichstrommotore angewandt.
sonst. Dokus
Derzeit liegen (noch) keine Daten vor -Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
Stromabnahme/Entstörung(*)
Schleifer

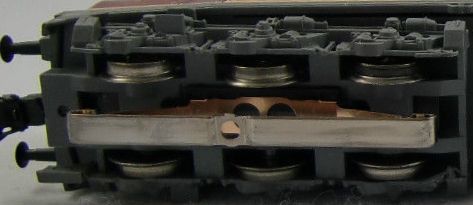

Die Märklin-Lokomotive ist mit einem einclipsbaren, 62mm langen Mittelschleifer (ET#: E226495) mit gelochter Schleiferauflage ausgerüstet.Die Montage erfolgt auf der Unterseite des Drehgestells auf der Führerstandsseite 1.Oberleitung(*)
Seit einigen Jahren baut Märklin in neuen Lokomotivenrot lackierte Dach-Stromabnehmern ein. Diese sind oft el. leitend montiert und können somit zum Fahren an der Oberleitung herangezogen werden.
Verdrahtung / Montage
{-article id="-599"}[text]{/article}
Die Montage des Schleifers erfolgt durch geclipste Befestigung. Dieser ist i.d.R. wie folgt montiert.
elektro-lok
Lokschleifer
Die Montage des Schleifers erfolgt durch geclipste Befestigung. Dieser ist i.d.R. wie folgt montiert.
- unter einem Drehgestell(DG) - meist unter dem nicht angetriebenen Drehgestell
- bei 2 Drehgestellen unter dem DG am Führerstand 1
- oder bei Schlepptender-Dampfloks unter einem der Tender-DGs
- bei Loks ohne Drehgestell mittig unterhalb der Lok
Dachstromabnehmer
content -Dachstromabnehmer
Die Stromabnehmer sind natürlich auf dem Lokomotivdach montiert. Mittels je einer kleinen Schraube werden sie vom Dachinneren her verschraubt. Die Isolation zum Metallgehäuse erfolgt mittels einer Trägerisolation.
Hersteller der Variante ist Sommerfeldt. Die Variante ist je nach Ausführung entweder der
Die Stromabnehmer sind natürlich auf dem Lokomotivdach montiert. Mittels je einer kleinen Schraube werden sie vom Dachinneren her verschraubt. Die Isolation zum Metallgehäuse erfolgt mittels einer Trägerisolation.
Hersteller der Variante ist Sommerfeldt. Die Variante ist je nach Ausführung entweder der
Entstörung
Info
Grundsätzlich unterscheiden wir bei Lokomotiven unterschiedliche, mögliche Störquellen wie:
- Schleifer,
- Motor,
- etc.
Allgemein
Da es beim Betrieb der Lok - durch Funkenbildung am Schleifer und Motor - zu breitbandige Störungen, die heute unter "Elektro-Smog" eingeordnet werden - kommen kann, ist eine Entstörung dringend geraten.
Grundsätzlich gelten folgende Hinweise:
- Störungsauswirkungen Die Störungen können in digitalen Modellbahn-Systemen z.B. zu unvorhergesehenen Effekten - wie Nichtsteuerbarkeit der Lokomotiven, unkontrollierte Steuerung anderer Lokomotiven, Signale, etc. führen.Ein weiterer Teil der Störungen kann sich z.B. aber auch auf den Funkempfang auswirken. Wegen der Breitbandigkeit, können dabei auch andere Frequenzbereiche - z.B. solche für sensible Bereiche/Dienste wie Herzschrittmacher, Flugfunk, etc. - betroffen sein.
- Maßnahmen Zur Minimierung der Störungen sind seitens des Produkt-Herstellers verschiedene Maßnahmen - nach der EMV - Richtlinie - vorzusehen: Dazu gehören z.B. Drosselspulen und Kondensatoren - teils in komplexer Anordnung und auch besondere Abschirmungen.
Grundsätzlich gelten folgende Hinweise:
- vorhandene Entstörbauteile
- dürfen nie ausgebaut werden und
- müssen immer so nah wie möglich an der Störquelle verbaut sein, damit eine Antennenwirkung über ggf. vorhandene Anschlussleitungen minimiert wird.
Details-Schleifer
In manchen Lokomotiven baut Märklin/Trix Bauteile zur Entstörung der Schleiferzuleitungen ein.
Eine Längsdrossel in die Schleiferzuleitung zum Decoder - bei Trix wird systembedingt in jede der beiden Radschleiferleitungen eine verbaut - bedämpft Störsignale , die das Digitalsignal überlagern können und damit Störungen bei der Kommunikation zwischen Decoder und Steuergerät (Stichwort: "Geisterlok") verursachen können.
Da Modellbahn-Lokomotiven mit Schleifern und Motore ausgerüstet sind, treten im Betrieb unterschiedliche Störsignale auf.. Am Motor werden sie i.d.R. durch ein Phi(?)-Filter aus 2 Induktivitäten und biszu drei Kondensatoren bedämpft.Die Störsignale an den Schleifern der Lok, müssen anders behandelt werden. Speziell bei Märklin-Loks mit dem Mittelschleifer können Störungen durch schlechte Kontaktgabe entstehen.Diese werden meistens durch eine sogn. Längsdrossel bedämpft. Dabei handelt es sich im elektrischen Sinn um eine Induktivität (Spule). Es gibt sie in verschiedenen Bauausführungen.
Längsdrossel (verwendet bei digitalen Lokomotiven)
UKW-Drossel (verwendet bei analogen Lokomotiven)
Gleichtakt-FilterDetails-Motor
Zusätzliche Entstörungsmaßnahmen liegen bei diesem Fahrzeug nicht vor.Schleifer Umbau-Übersicht
Im Stummiforum fand ich diesen sehr interessanten Beitrag zum Theme Schleifer, den ich hier verlinken möchte: https://www.stummiforum.de/viewtopic.php?t=55685
/
Schleifer-Übersicht
Bei Märklin werden - bedingt durch das Mittelleiter-Gleissystem - bei Lokomotiven und Wagen seit je her Mittelschleifer eingesetzt. Sie unterscheiden sich durch ihre Bau-Montageform, Länge und Ausführung der Schleifauflage. Die nachfolgende Zusamenstellung gibt eine kleine Übersicht.Alle Angaben ohne Gewähr!
Lokomotiven
Märklin
Zusammenstellung nicht vollständig - wird laufend ergänzt.
| Artikel# | Bild | Aus-führ-ung | Kabel | Schleif-Auflage | Länge [mm] | Montage | Bemer-kungen | Ver-wendung | |
| Art | im Drehgestell | ||||||||
| 7185 |  |
unsym.Loch-schleifer | ohne | mit Loch | 62 | Schrau-be | Nachfolge: E214530 | ||
| 7175 |  |
sym.Loch-schleifer | ohne | mit Loch | 42 | Schrau-be | |||
| 7165 |  |
unsym.Loch-schleifer | ohne | mit Loch | 70 | Schrau-be | |||
| 7164 |  |
sym.Loch-schleifer | ohne | mit Loch | 50 | Schrau-be | fehlt noch | Aufnahme mit gerundeten EndenSchraube: E756090; Senkschraube M2x7 | z.B. BR18.1, wüC/K , Re 460, BR17 ... S10 |
| 7113 |  |
unsym.Loch-schleifer | ohne | mit Loch | Schrau-be | ||||
| E103264 |  |
sym.Flüster-schleifer | ohne | glatt | 50 | Clip | z.B. BR798 | ||
| E127301 |  |
sym.Flüster-schleifer | ohne | glatt | 50 | Schrau-be | Unter der Lok mittels Grobgewinde-Schraube und Montageplatte | Aufnahme mit gerundeten EndenSchraube und Montageplatte nicht gelistet | Abbildung in ET-Blatt falsch !z.B. BR65 |
| E128239 |  |
sym.Flüster-schleifer | ohne | glatt | Clip | fehlt noch | breite 4-Clip-Aufnahme mit gerundeten Enden | z.B. VT10 | |
| E138079 |  |
sym.Flüster-schleifer | ohne | glatt | Clip | geänderte Aufhängung der Schleiferfäche mit breiter 4-pol. Clip-Aufnahme | diverse Loko-motiven | ||
| E141133 |  |
sym.Flüster-schleifer | ohne | glatt | Clip | geänderte Aufhängung der Schleiferfäche mit schmaler 4-pol. Clip-Aufnahme | diverse Loko-motiven | ||
| E206370 |  |
sym.Flüster-schleifer | ohne | glatt | 51 | Clip |  |
breite, lange 4-Clip-Aufnahme mit gerundeten Enden | z.B. BR21x |
| 282510 |  |
sym.Steck-schleifer | mit Steck-stange | Steck | alte Version: Benötigt eine entsprechende Aufnahme | Aufnahme mit gerundeten Endenmit Kontaktstange | z.B. wüC, BR18.1 | ||
| E212448 |  |
sym.Loch-schleifer | ohne | mitLoch | ? | mitSchrau-be | fehlt noch | Aufnahme mit gerundeten EndenSchraube: E786790 Senkschraube M2x4,6 | z.B. BR59, wüC, wüK |
| E214530 |  |
sym.Loch-schleifer | ohne | mitLoch | 62 | mitSchrau-be | Aufnahme mit gerundeten EndenSchraube: E786790 Senkschraube M2x4,6Nachfolger von 7185 | E44 [34440 / 37440] | |
| E225647 |  |
sym.Flüster-schleifer | ohne | glatt | ? | Clip |  |
schmale, kurze4-Clip-Aufnahme mit gerundeten Enden | z.B. BR38(neu) |
| E280270 |  |
sym.Flüster-schleifer | ohne | glatt | ? | Clip | fehlt noch | Aufnahme mit gerundeten Enden | z.B. BR42 |
| E306328 |  |
sym.Flüster-schleifer | ohne | glatt | 50 | Clip | fehlt noch | Aufnahme mit gerundeten Enden und schmaler Cklip-Aufnahme | E75 |
| E461190 |  |
ohne | mitLoch | Clip | auf Montagesockel | ET194, LAG Triebwagen | |||
Trix
Zusammenstellung nicht vollständig - wird laufend ergänzt.
| Artikel# | Bild | Aus-führ-ung | Kabel | Schleif-Auflage | Länge [mm] | Montage | Bemer-kungen | Ver-wendung | |
| Art | im Drehgestell | ||||||||
| 314939 |  |
sym.Radschleifer | ohne | seitl. Rad-Innen-Fläche | 42 ???? | Clip | ja | Nachfolge: E314939 | |
Wagen
Zusammenstellung nicht vollständig - wird laufend ergänzt.
| Artikel# | Bild | Aus-führ-ung | Kabel | Auflage | Länge [mm] | Montage | Bemerk-ungen | Ver-wen-dung | |
| Art | im Drehgestell | ||||||||
| E147251 | folgt | 43252 | |||||||
| E103751 |  |
sym.Loch-schleifer | mit Lötan-schluss | mitLoch | 50 | Dreh-zapfen | z.B. 43279 | ||
| E201495 |  |
sym.Loch-schleifer | ohne | mit Loch | 42 | Clip |  |
2 ClipAufnahme mit gerundeten Enden | z..B. KranwagenGoliath |
| E205229 |  |
stark asym.Loch-schleifer | mit Stecker | mit Loch | 41 | Dreh-zapfen |  |
Nachfolge-modell E263109 | UIC-X Wagen1:93,54330873406 |
| E227560 |  |
leichtasym.Loch-schleifer | mit Stecker | mit Loch | 50 | Dreh-zapfen |  |
Wie E414940,nur mit Stecker am Kabelende | ? |
| E214438 | |
asym.Loch-schleifer | mit Lötan-schluss | mit Loch | 50 | Dreh-zapfen |  |
baul. identisch mit E103751? | Behelfsgepäck-wagen z.B.43986, 43992, 49962 |
| E263109 |  |
stark asym.Flüster-schleifer | mit Lötan-schluss | ohne Loch | 41 | Dreh-zapfen |  |
Vorläufer-rmodell E205229 | UIC-X Wagen1:93,5 |
| E272347 | fehlt leider aber ähnlich wie | sym.Flüster-schleifer | mit Lötan-schluss | glatt | 50 | Dreh-zapfen |  |
Vorläufer-rmodell E214438 | z.B. Wagenset 42265 |
| E414940 | |
leichtasym.Loch-schleifer | mit Lötan-schluss | mit Loch | 50 | Dreh-zapfen | |
Pwagen älterer Bauart (z.B. 4411) mit Kunststoff-gehäuse 1:100 | |
| E418100 |  |
leichtasym.Flüster-schleifer | mit Lötan-schluss | ohne Loch | 50 | Dreh-zapfen | 73404 | ||
| E46667286 |  |
federnder Schleifer | ohne | ohne Loch | 42 | Schiebe-lager |  |
Spezialschleifer von Trix-Express.Wird aber auch bei einigen Märklin-Wagen verwendet. | |
Grundträger, Fahrwerk & Gehäuse
Info
Derzeit liegen (noch) keine Daten vor -Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
Grundträger
---- Elektro-Lok ----
Das Untertiel derLokomotive gruht auf einem stabilen Rahmen aus Zinkdruckguss. Daran sind verschiedene Anbauteile wie:
- Pufferbohle
- Beleuchtungsplatinen
- Kupplungsdeichsel
- Anfahrlampe (falfs vorhanden)
- etc.
- die Drehgestelle
- und der Motor
- kleine Bohrlöcher für Zusatzsteckteile
- Befestigung des Decoderträgers
- die Montagelöcher für die Gehäusebefestigung
Fahrwerk
{-snippet alias="php-script-vars-global"}
---- Elektro-Lok ----
Für gutes Fahrverhalten sorgen die
- Fahrwerke mit angesetzem Getriebe
- der Motor mit 2 Schwungscheiben.
Aufbau
Gehäuse
Info
Alle neuen Märklin/Trix Modelle der Einheitsloks der Deutschen Bundesbahn (DB) besitzen ein Gehäuse aus Zinkdruckguss. Das ist durchaus als Markenzeichen zu sehen Damit kehrte Märklin wieder zurück zu den Anfängen, denn auch die früheren Lokomotiven waren Metallmodelle. Da die Zinkgruckguss-Technologie es heute auch erlaubt, hoch detailierte Gussgehäuse zu fertigen, war dieser Schritt durchaus mehr als logisch.
Mit Hilfe dieserr neuen Konstruktionstechnologie setzt Märklin zusätzlich konsequent auf ein neues Antriebskonzept - der Mittelmotor. Dieser Antrieb ermöglicht es, eine Drehgestell-Lok mit zwei Antrieben und Getrieben auszustatten. Was in Verbindung mit dem metallischen Aufbau zu guten Traktionseigenschaften führt..
Außen
Info
EHL
Info
Der Innenaufbau der Lok ist geprägt von wenigen Komponenten.
Zusätzliche Merkmale
|
Front
Die Lokomotive ist ein Modell einer EinheitslokWeitere Merkmale sind:
- Regenrinne über den Fenstern
- UIC-Steckdose
- Front-Tritt und umlaufender Frontgriff für Arbeiten an der Front. Ebenso umlaufender Auftritt.
- Frontfenster mit Sichtbereichsschutz, Dichtungsrahmen und Scheibenwischern
- stirnseitige, untere Einfachlampen
- kein frontseitiger DB-Keks, wohl aber die Betriebsnummer
Seite
Einstieg
Der Zugang zu den Führerständen erfolgt auf jeder Seite über zwei Türen, die mit einem Fenster ausgestattet sind. Der Anschlag der Türen erfolgt jeweils rechts und links und nach außen.Die Tür selbst ist mit einem Handgriff versehen.Seitlich befinden sich zwei angesetzte Handläufe aus Metall. Am unteren Ende der Tür befindet sich im Lokrahen ein Auftritt, der mir einersilbige, weißen Auflage versehen ist.DIesen tritt erreicht man aber erst, nachdem man dem Einstiegstritt im Drehgestell überwunden hat. Lüfterband(*)
Da die frühen E41-Einheitsloks der DB besitzen gegenüber den späteren Modellen einen etwas kürzeren Lokkasten.Die seitlichen Schweiger-Lüftungsgitter sind in einem 5-teilgen Lüfterband mit jeweils gerundeten Ecken und waagerechter Lammelierung verbaut. Maschinenraum-Fenster(*)
An der Lokomotive ist kein Maschinenraumfenster vorhanden.
Dach(*)
Stromabnehmer
Info
Bei den EInheitslokomotiven wurden Dachstromabnehmer (DSA) in Form von Scheren-Stromabnehmer des Typs DBS54 verwendet. Diese sind vorne und hintn auf Isolatoren fixiert. Die DSAs werden von der Firma Sommerfeldt zugekauft und sind somit keine Märklin-Eigenentwicklung. Die DASs sind für alle Modelle der Einheitslokomotiven BR110/E10, BR139/E39, BR140/E40, BR141/E41, BR150/E50, BR151 gleich oder zumindest ähnlich. Erst Modelle der BR151 bekamen teiles auch Einholmstromabnehmer.Zusammen mit anderen Komponenten wie
Diese müssen vor der ersten Inbetriebnahme aus ihrer Tansportstellung gelöst werden, sonst kommt es zu Problemen.
- Anschlussleitungen
- Hubschaltern
- Lastschaltern
- etc.
Diese müssen vor der ersten Inbetriebnahme aus ihrer Tansportstellung gelöst werden, sonst kommt es zu Problemen.
Details
E-Lok/BR=e41
Wie im Großbetrieb auch, werden die Modelle mit passenden Dach-Stromabnehmern ausgestattet. Dieser ist eine Nachbildung des originalen Typs - SBS54. Die Stromabnehmer sind mit Doppelschleifleisten versehen.Bei älteren Modellen ist der DSA in geschwärztem bzw. silbrigem Metall. Die neueren Varianten sind in rot.
Montage
Die Montage der Dachstromabnehmer erfolgt bei den Einheitslok immer nach ähnlichem Schema.Die DSAs sind mittels einer Schraube zentral auf dem Dach fixiert, Für die notwendigen Anpassungen an den Montageuntergrund sorgt die Trägerisolation.
Sonstige Aufbauten
Das Dach der Einheits-Lokomotiven war teils recht unterschiedlich. War es anfangs bei den e41er- Loks noch relativ einfach - also ohne prägende Aufbauten - gehalten, wurde das Dach bei den späteren Variante durch allerlei Lüftungshauben genutzt.
Natürlich mussten auch
Natürlich mussten auch
- Stromabnehmer Senker
- Funkantennen, Pfeifen
- Isolatoren
- der Hauptschalter
- Verbindungsleitungen
- Laufbretter
Links
Derzeit liegen (noch) keine Daten vor -Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
{-article id="9999"}[text]{/article}
Innen
Hidden text ! / ***ADMIN-View only !***
KommentrarInfo
|
Der Innenaufbau der Lok ist geprägt von wenigen Komponenten.
Führerstand
Da die Einheitsloks E41 der DB hat Märklin neu konstuiert, Dabei wurde Wert auf einen freien, seitlichen Durchblick des Führerstandes gelegt.Alle Führerstände sind mit einem Fahrpult versehen. Der Lokführer kann daran auf einem Sitz "platznehmen" und seine Bedienarbeiten durchführen.
Der Sitzplatz war bei den Einheitsloks eine Neuerung, hatten doch doch die Vorläuferlokomotiven (Altbau-Eloks: E95, E94, E93, E50, E40, etc.) lediglich nur einen "Stehplatz" für den Lokführer im Angebot.
Gehäuse öffnen/abheben
Alle neuen Modelle der Einheitsloks der Deutschen Bundesbahn (DB) besitzen einen Gussrahmen.Das Obergehäuse is mit Hilfe von Schrauben darauf fixiert. Da die Befestigungen oft modellspezifisch sind, ist es im Zweifelsfall ratsam die Modelldokumentation zur Hilfe zu nehmen.
Sollte diese beim Modell nicht mehr dabei sein, findet man in der Märklin Produktdatenbank für Modelle mit Produktionsdatum >=2000 die Lösung.
Sollte diese beim Modell nicht mehr dabei sein, findet man in der Märklin Produktdatenbank für Modelle mit Produktionsdatum >=2000 die Lösung.
Bauartunterschiede
Derzeit liegen (noch) keine Daten vor -Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
Außen-Beleuchtung
Stirnlicht/er
Die Stirnlicht-LEDs wurden werkseitig bereits in warm-weiss / roter Ausführung verbaut.
Erweiterter Lichtwechsel mit Führerstandsabschaltung und Doppel-A
Art-Variable (39415) nicht belegt/auswertbar oder ungültig !
für e41
Lichtwechsel
erw. Lichtwechsel mit FührerstandsabschaltungDie Lokomotive ist mit einem digitalen "erweiterten Lichtwechsel" ausgestatte.
- Grundsätzliche Steuerung Diese erfolgt über die digitale F0-Funktion. Damit wird das Stirnlicht aktiviert / deaktiviert .
- Standard-Lichtwechsel Das Stirnlicht - entweder nur 3ws oder 3ws/2rt - wird zwischen vorne/hinten beim Richtungswechsel hin und her geschaltet.
- erw. Lichtwechsel* mit der Möglichkeit der Führerstandsabschaltung Mit zwei weiteren Digital-Funktionen (meistens F6 und F8) kann, jeweils der komplette Führerstand abgeschaltet werden. Es dient dazu, bei anhängenden Wagen das Schlusslicht oder bei einer Lokomotive im Wendezugbetrieb, das A-Licht/Schlusslicht abzuschalten.
* Als Besonderheit kann durch gleichzeitiges Abschalten beider Führerstände (F6+F8) beidseitig das Rangierlicht (Doppel-A) gezeigt werden. Parallel wird oft dazu noch der Rangiergang [1/2 Vmax] aktiviert.
elw-hw/sw
Kupplung
Allgemein
Das Fahrzeug ist mit den Kurzkupplungen versehen, wie sie seit geraumer Zeit von Märklin/Trix verbaut werden.Diese Kupplungen besitzen eine Steckaufnahme und einen Kurzkupplungskopf. Die Steckaufnahme wird in einen sogn. NEM-Schacht gesteckt. Dieser kann verschiedenartig geführt werden.
- mit Kulissenführung Ermöglicht eine saubere Führung, speziell in Kurven und anspruchsvollen Gleisfiguren.
- mit Drehpunktführung Eine einfachere Variante, die oft bei gerinen Platzverhältnissen gewählt wird.
Ausführung
Die Lokomotive ist mit der Märklin/Trix eigenen Kurz-Kupplung (ET#: 7203 Kurzkupplungskopf) für die Aufnahme in einem NEM-Schacht ausgerüstet.
Dieser ermöglicht die Kupplung von Wagen im kurzen Pufferabstand. Die Kupplung befindet sich dabei in einem kulissengeführten NEM-Schacht.Die Kulisse sorgt dabei dafür, dass auch im Bogen die Kupplungsgeometrie und damit der Wagenabstand korrekt eingehalten wird.Montage
Die Lokomotive / der Wagen ist beidseitig mit kulissengeführten Montageschächten nach NEM362 ausgestattet. In den können tauschbare Kurzkupplungsköpfe eingesetzt werden.Die Kulissenführung ermöglicht einen eng gekuppelten Wagenverband, der auch in Kurven weitgehend erhalten bleibt.Hinweis/e
Derzeit liegen (noch) keine Daten vor -Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
Dachausrüstung(*)
Stromabnehmer
Info
Bei den EInheitslokomotiven wurden Dachstromabnehmer (DSA) in Form von Scheren-Stromabnehmer des Typs DBS54 verwendet. Diese sind vorne und hintn auf Isolatoren fixiert. Die DSAs werden von der Firma Sommerfeldt zugekauft und sind somit keine Märklin-Eigenentwicklung. Die DASs sind für alle Modelle der Einheitslokomotiven BR110/E10, BR139/E39, BR140/E40, BR141/E41, BR150/E50, BR151 gleich oder zumindest ähnlich. Erst Modelle der BR151 bekamen teiles auch Einholmstromabnehmer.Zusammen mit anderen Komponenten wie
Diese müssen vor der ersten Inbetriebnahme aus ihrer Tansportstellung gelöst werden, sonst kommt es zu Problemen.
- Anschlussleitungen
- Hubschaltern
- Lastschaltern
- etc.
Diese müssen vor der ersten Inbetriebnahme aus ihrer Tansportstellung gelöst werden, sonst kommt es zu Problemen.
Details
E-Lok/BR=e41
Wie im Großbetrieb auch, werden die Modelle mit passenden Dach-Stromabnehmern ausgestattet. Dieser ist eine Nachbildung des originalen Typs - SBS54. Die Stromabnehmer sind mit Doppelschleifleisten versehen.Bei älteren Modellen ist der DSA in geschwärztem bzw. silbrigem Metall. Die neueren Varianten sind in rot.
Montage
Die Montage der Dachstromabnehmer erfolgt bei den Einheitslok immer nach ähnlichem Schema.Die DSAs sind mittels einer Schraube zentral auf dem Dach fixiert, Für die notwendigen Anpassungen an den Montageuntergrund sorgt die Trägerisolation.
Sonstige Aufbauten
Das Dach der Einheits-Lokomotiven war teils recht unterschiedlich. War es anfangs bei den e41er- Loks noch relativ einfach - also ohne prägende Aufbauten - gehalten, wurde das Dach bei den späteren Variante durch allerlei Lüftungshauben genutzt.
Natürlich mussten auch
Natürlich mussten auch
- Stromabnehmer Senker
- Funkantennen, Pfeifen
- Isolatoren
- der Hauptschalter
- Verbindungsleitungen
- Laufbretter
Links
Derzeit liegen (noch) keine Daten vor -Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
In-/Outside
{-article id="503"}[text]{/article}
Outside
Bild-Dateiverzeichnis: images/content/stories/firmen/maerklin/BR_E41/39415/outside/ zu Artikel: (39415) existiert (noch) nicht!
Inside
Bild-Dateiverzeichnis: images/content/stories/firmen/maerklin/BR_E41/39415/inside/ zu Artikel: (39415) existiert (noch) nicht!
Probleme
Für dieses Modell sind derzeit keine Probleme bekannt.{-article984"}[text]{/article}
Tuning-[
/]
{-article id="2666"}[text]{/article}
Video/s
Derzeit liegen (noch) keine Daten vor -Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
