5Die Lok ist mit einem Zurüstbeutel ausgestattet.  Wir finden:
Der Beutel ist einzeln nicht bestellbar.Die Teile müssen einzeln bestellt werden. |
#  techn. Übersicht zum Modell des/der Elektro-Güterzug- Lokomotive der Baureihe E41 der Deutschen Bundesbahn (DB) als Variante silber/chromdiocyd/schwarz er Farbgebung. Gebaut von Hersteller: (mechanischer Teil) Krupp, Henschel-Werke, Krauss-Maffei (elektrischer Teil) SSW, BBC, AEG als Versuchs-/Serienlokomotive aus dem Typenprogramm der Deutschen Bundesbahn / (DB). Epoche: III, Betriebsnummer: E41 225 HistorieGroßbetrieb Die Elektro-Einheitsloks der - BR 110 (ex. E10), BR139 (ex.E39), BR140 (ex.E40) , BR141 (ex.E41), BR150 (ex.E150), BR151 - der DB Informationen zum Vorbild: Mitte der 50er Jahre begann der Traktionswechsel - von der Dampflock - zur Diesel- bzw. Elektrolok. Um diesen effizenter zu gestalten, versuchte man bei dem E-Loks - wenn es ging - möglichst viele Teile gemeinsam zu verwenden - die Idee der Einheitslok ward geboren. Es entstanden verschiedene Loktypen für verschiedene Einsatzzwecke, die aber alle einwenig oder auch sehr ähnlich aussahen. Es entstanden folgende Baureihen:
Darüber hinaus gab es noch verschiedenste Lackier-Varianten wie z.B.
{-snippet alias="CrMaeTrx"}

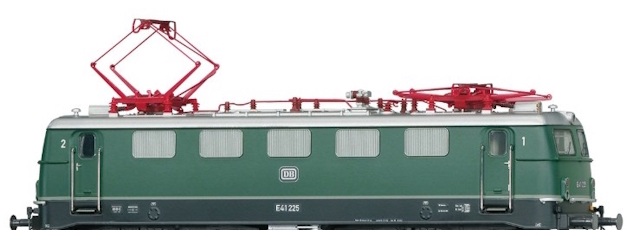

Elektro-Lokomotive Baureihe E41 der DB Ab 1956 bis 1971 wurden von der Deutschen Bundesbahn insgesamt 451 Loks der Baureihe E41 beschafft. Sie sollten für mehrere Jahrzehnte nicht nur den Nahverkehr von den Alpen bis zur Küste prägen. Man kann die gelungene Konstruktion als eine Universallokomotive bezeichnen, da sie in ihrer langen Betriebszeit so ziemlich alles vorspannte, was im Zugverkehr möglich ist. Den harten S-Bahn-Verkehr quittierte sie aber bald, da sie auf Grund einer fehlenden elektrischen Bremse nicht dafür geeignet war. Ihre Stammaufgabe blieb der Nahverkehr, vornehmlich im Wendezugbetrieb mit Silberlingen. Aufgrund der geforderten geringeren Achslast, die sich auf zwei zweiachsige Drehgestelle verteilte, konnte die E41 problemlos auf den elektrifizierten Nebenbahnen eingesetzt werden. Der ölgekühlte Transformator bekam ein Schaltwerk auf der Niederspannungsseite, was zu einer für die Baureihe E41 charakteristischen Geräuschentwicklung führte. So kam die Lok bald zu ihren Kosenamen "Sektkorken" oder eben "Knallfrosch der Bundesbahn". Nicht wenige Bahnkunden vermuteten bei diesem Knall einen Schaden an der Lok und waren mehr oder weniger irritiert. Während ihrer gesamten Einsatzzeit trug die Baureihe E41 (ab 1968 "141") Scherenstromabnehmer. Sonst veränderte sie ihr Äußeres durch Umbauten und war entweder mit drei oder fünf Lampen, mit oder ohne Regenrinne, mit abgerundeten oder eckigen Lüftern in den mit der Zeit wechselnden Farbschemata in Deutschland von den Alpen bis in den Norden unterwegs. Bis zu ihrem Einsatzende galt der Knallfrosch als eine bewährte und verlässliche Konstruktion. ... ModVorbild
Modell
HighlightsLok-Familie
Quelle: Modellbau-Wiki [BR E41] *!* noch nicht vollständig * {-article id="1921"}[text]{/article}Vorbild, Modell, Highlights © by Märklin / Trix - teils auch mit eigenen Ergänzungen |
| in/aus der | Produkt-Datenbank | Märklin | 39417 |
Hinweis:
Die Produkt-Datenbank von Märklin / Trix umfasst Artikel ab dem Produktionsjahr 2000.
Bei bestimmten Artikel - wie z.B. Sondermodelle, Händler-Kleinserien, etc. - verweigert man aber die Anzeige.
Techn. Dokumente
Hinweis
Derzeit liegen (noch) keine Daten vor -
Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
einfach an meine - im Impressum hinterlegte - eMail-Adresse.
Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.
Web-Links
Elektrik
PCBs
Info(*)
Träger / Decoder
Dec.Träger(*)
Ansicht
  |
|
|||||
Info
Erweiterungen
periphere Erweiterungen - was ist das?
- Ausgänge/Verstärkerstufen für AUX3 bzw. AUX4
- Rauchsatzansteuerung
- Schleiferumschaltung Steuerung
- Ansteuerung v. Telex-Kupplungen
- Lichtsteuerung (führerstandsbezogen)
- zusätzliche Lautsprecher
- etc.
Erweiterungen für diese Platine.
Zusätzliche Erweiterungsmöglichkeiten liegen bei dieser Platine nicht vor.
Pläne
Anschlüsse/Verdrahtung
Der Decoderträger UE200923B ist mit einer ganzen Reihe von Anschlüssen versehen, die sich natürlich auch aus der Menge an Zusatzfeatures ergibt.
- Gleismasse
- Schleifer
- Lautsprecher
- Stirnlichtplatinen
- Führerstandsbeleeuchungen
- Servos für die Pantobewegung
Lageplan
Derzeit liegen (noch) keine Daten vor -
Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
einfach an meine - im Impressum hinterlegte - eMail-Adresse.
Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.
Deprecated: stristr(): Passing null to parameter #1 ($haystack) of type string is deprecated in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/1884337_eec2fd1aeee1652d8840c0e487d909e8 on line 14Schaltplan
Derzeit liegen (noch) keine Daten vor -
Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
einfach an meine - im Impressum hinterlegte - eMail-Adresse.
Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.
Deprecated: stristr(): Passing null to parameter #1 ($haystack) of type string is deprecated in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/1884337_f927915c890a56509f748fda575fa15f on line 14Bestückungsplan
Derzeit liegen (noch) keine Daten vor -
Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
einfach an meine - im Impressum hinterlegte - eMail-Adresse.
Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.
Deprecated: stristr(): Passing null to parameter #1 ($haystack) of type string is deprecated in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/1884337_b95adbd63944c9165c4f378946be761f on line 14Schnittstelle

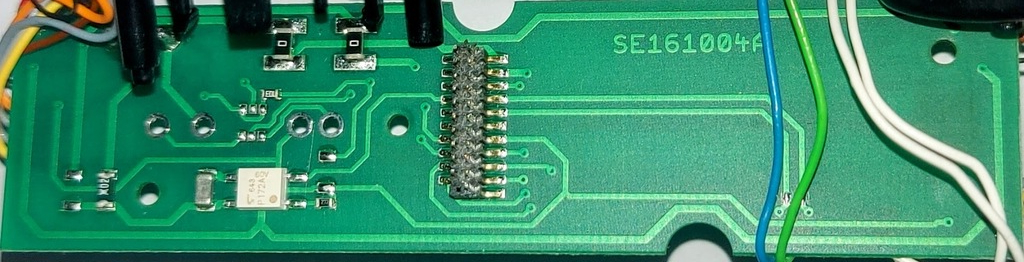

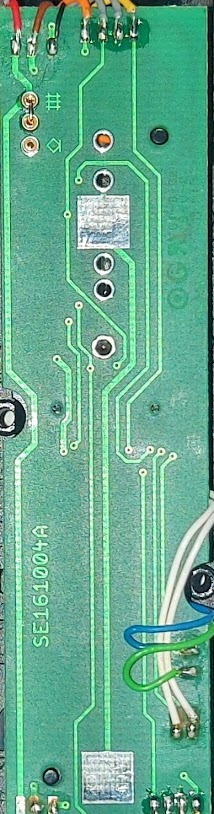

Auf der Platine ist eine 21-pol. Mikrostiftleiste nach mtc Norm [NEM660] verbaut.
Nähere Informationen dazu findet man bei den "Normen Europäischer Modellbahnen / MOROP"
Deprecated: stristr(): Passing null to parameter #1 ($haystack) of type string is deprecated in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/1884337_85242fa865cff011d22aadc6574293b1 on line 14
Merkmale
| Merkmal: | Ausführung | Bemerkung |
| Material: | Epoxyd-Glasharzgewebe | |
| Grund-Format: | rechteckig | |
| Abmessungen: | Länge: 62mm, Breite: 15,5mm, Dicke: 1mm | |
| Lötstopplack: | hellgrün | |
| Bestückung: | beidseitig | |
| Leiterbahnführung: | beidseitig mit Durchkontaktierungen | |
| Mult-Layer / Anzahl: | ja / mind. 1 | |
| Micro-Prozessor | ja | Steuerung des Servo-Antriebs und der Lichtfunktionen |
| PADs: | 4 PADs | für Programmierung des SUSI-Prozessors |
| Anschüsse | div. für Kabel und Steckbuchsen | Details siehe Anschlüsse |
| Aufkleber: | - / - | |
| Aufdrucke: | “UE200923B” | |
| Ersatzteilnummer: | - ? - |
- Antrieb
- über mittig im Grundträger verbauten Motor - Mittelmotor-Konzept
- Kraftübertragung auf Drehgestelle mittels Kardanwelle und oben liegende Antriebsschnecke
- beide Drehgestelle angetrieben
Montage
Dier Decoderträger wird mittels 4 Schrauben [E786750] mittig auf dem Fahrwerksrträger fixiert. Gleichzeitig wird damit auch der Motor in seine richtige Lage gebracht und gehalten.
Es wird keine weitere Halterung verwendet.
Die Verschraubung bildet auf der Platine keinen Kontakt zur Gleis-/Gehäusemasse. Diese wird gesondert von den beiden Drehgestellen herangeführt.
Deprecated: stristr(): Passing null to parameter #1 ($haystack) of type string is deprecated in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/1884337_4e902bb7ef3bb1ad79a659da1dd5a4a3 on line 14 {-article id="1691"}[text]{/article}Bauteile
Hinweis/e
Da die Platine mit einer 21-pol. mtc-Schnittstelle ausgerüstet ist, kann jeder beliebige Digital-Decoder (Standard-/Sound) eingesetzt werden, der diese Schnittstelle bedienen kann. Abhängig vom verwendeten Decoder, können dann auch verschiedene - mittlerweile bis zu 32 - Funktionen realisiert sein.
Diese sind verschiedener Kategorien zugeordnet:- logische Funktionen - z.B. Rangiergang, Simulation der Massenträgheit [ABV], etc.,
- physikalische Funktionen - z.B. Schaltausgänge für Licht, Rauchsatz, etc.
- und Geräusche - bei Sound-Decodern.
Eine genaue Auflistung der Funktionen, sowie deren "Zuordung zu den Funktionstasten" (Funktion-Mapping) des werkseitig verbauten Decoders, findet man im Register: Decoder > Funktionen, in der Betriebsanleitung zu ihrer Lokomotive, oder auch in der Produktdatenbank des Herstellers.
Tuning
Derzeit liegen (noch) keine Daten vor -
Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
einfach an meine - im Impressum hinterlegte - eMail-Adresse.
Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.
Deprecated: stristr(): Passing null to parameter #1 ($haystack) of type string is deprecated in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/1884337_ce57f21720471e59ea526bb33d3f933f on line 14Ansicht
Info
Erweiterungen
Derzeit liegen (noch) keine Daten vor -
Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
einfach an meine - im Impressum hinterlegte - eMail-Adresse.
Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.
Plans
Anschlüsse/Verdrahrung
Schaltplan
Lageplan
Bestückungsplan
Schnittstelle(*)
Derzeit liegen (noch) keine Daten vor -
Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
einfach an meine - im Impressum hinterlegte - eMail-Adresse.
Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.
Merkmale
Montage
Bauteile
Hinweis/e
Derzeit liegen (noch) keine Daten vor -
Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
einfach an meine - im Impressum hinterlegte - eMail-Adresse.
Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.
Tuning
Derzeit liegen (noch) keine Daten vor -
Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
einfach an meine - im Impressum hinterlegte - eMail-Adresse.
Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.
Decoder
Platine
Ansicht
| Märklin/Trix mSD3 Decoder Layout 1 | ||||||||||||||
     |
Version 1
Version 2
UnterschiedAuf der Oberseite im oberen Bereich der mtc-Schnittstelle wurden Bauteile geändert.
|
|||||||||||||
| ET#: 254685 / KN150505C ? | ||||||||||||||
Info(*)
Derzeit liegen (noch) keine Daten vor -
Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
einfach an meine - im Impressum hinterlegte - eMail-Adresse.
Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.
Schnittstelle
Märklin-Decoder Typen (mSD bzw. mSD3) sind mit verschiedenen Schnittstellen ausgerüstet. Nachstehend eine Übersicht.
mtc-Schnittstelle
Die Platine ist mit einer 2x11-pol. (22) Lochreihe ausgestattet, auf der oben eine passende Steckbuchse aufgelötet ist.
|
||
|
Diese Montageform ist bei Märklin/Trix die Standard-Variante.
|
Durch die darunter liegenden Lochreihen Kabel-Schnittstelle
Die Lötpads unterhalb der Lochreihen sind für den Kabelanschluss bei freier Verdrahtung einer 8-pol. Schnittstelle.
Abhängig von der Art des Decoders kann die Belegung der Lötflächen variieren. Bitte schauen sie immer auch in ihre Decoder-Betriebsanleitung.
Weitergehende Infos dazu finden sie unter dem Reiter "Anschlüsse>mLD-/mSD-Kabel-Anschlüsse.
- mLD3-/mSD3 Decoder:
Eine Kabel-Anschluss-PAD-Reihe ist bei diesem Decoder nicht mehr explizit vorhanden.. Hier werden die notwendigen Verbindungen mittels in die mtc-Buchse eingelöteter Kaberlitze hergestellt.
SUSI-Schnittstelle
Bei diesem Decoder kann die SUSI-Schnittstelle nur über die in der 21-poligen mtc-Schnittstelle integrierten Anschlüsse verwendet werden.
Zusätzlich / Ersatzweise ist ein direkter Anschluss eines ext. SUSI-Moduls auch direkt über die vorhandenen LötPADs auf dem Decoder möglich.
?>{/source}Merkmale
|
Anschlüsse
mLD3/mSD3 mit Kabel
Die Decoder mLD3-/mSD3 haben keine besonderen LötPADs für den Anschluss von Kabeln mehr auf der Platine. Die Kabel werden nun von unten in die Löcher der Lochreihe gesteckt und oben auf der Buchsenleiste verlötet.
Das ist zwar techn. sicher stabiler und die Kabel sitzen fester, verhindert aber die Möglichkeit, einen solchen Decoder ohne größere Aufwände - nach dem Entfernen der Kabel - in einer normalen 21-pol. Stiftleiste weiter zu verwenden, da die Steckbuchse durch - noch ggf. vorhandenes Lötzinn - verunreinigt ist und somit nicht mehr leichtgängig auf die Stiftleiste gedrückt werden kann.
mLD3 21-pol. mtc Schnittstelle
mSD3 21-pol. mtc Schnittstelle
ext. Ausgänge
| Märklin Decoder: ext. Ausgänge - mLD3 / mSD3 | ||||||||||
| Ausgang | LV | LH | AUX1 | AUX2 | AUX3 | AUX4 | ||||
 rückwärts | vorwärts  |
|
|
|
|
|
|
|
|
|
|
| Typ | OC | OC | [TTL/OC]* | [TTL/OC]* | [TTL/OC]* | [TTL/OC]* | ||||
| Schaltverhalten im aktiven Zustand | TTL = Logic-Pegel (+5V) / OC = open collector .... schaltet gegen Elektronik-Masse | |||||||||
* [TTL/OC]
Bei diesen Decodern kann man das Ausgangsverhalten per Software - Configuration-Variable [CV] einstellen. Nähere Einzelheiten dazu findet man in den Märklin-Unterlagen zum Decoder. Dabei lässt sich das Ausgangsschaltverhalten zwischen "logisch / unverstärkt" oder "physikalisch / verstärkt" einstellen.
{-article id="2644"}[text]{/article}techn. Daten
- Maße (L x B x H) 30 x 15,5 x 6,2 mm
- Dauerlast am Motorausgang ? 1,1 A
- Belastung der Lichtausgänge ? 250 mA
- Belastung AUX 3 – AUX 4 (Schaltausgang) je ? 250 mA
- Belastung AUX 3– 4 (logischer Ausgang mit TTL-Pegel (+5V)) je ? 20 mA
- Belastung AUX + Licht (Summe) ? 300 mA
- Belastung Motor bzw. AUX 5/6 ? 1,1 A
- Max. Ges.-Belastung (Summe) ? 1,6 A
- Max. Spannung ? 40 V
- Sound-Leistung (an 4 ? /8 ?) 2,3 W / 1,2 W
- Kurzschluss und Überlastschutz an den Ausgängen Licht vorne (LV), Licht hinten (LH), AUX 1 – AUX 24 und an den Motorausgängen.
Quelle: Diese Angaben wurden den Anleitungen für die mSD3-Update-Decoder entnommen. Die werkseitig verbauten Decoder werden diesen Spezifikationen wohl auch weitgehend entsprechen.
Sonstiges
Derzeit liegen (noch) keine Daten vor -
Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
einfach an meine - im Impressum hinterlegte - eMail-Adresse.
Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.
Info
allg. Infos
Detail-Infos
Dieser Decoder wurde in der Zeit ab 09/2015 bei Märklin als Nachfolger der bis dahin eingesetzten mSD verbaut. Der Decoder stellt die 3. Generation der mfx-fähigen Decoder dar. Er wartet mit zahlreichen Neuerungen auf, die sowohl technischer als auch funktionaler Natur sind. z.B.
- techn. Neuerungen
- So arbeiten die neuen Decoder mit einer modernen 32-Bit-Architektur (bisher: 8-Bit-Technologie) und sind somit wesentlich schneller und leistungsfähiger.
- Zudem bietet die neue Generation mehr Speicherplatz und einen deutlich leistungsfähigeren Audioprozessor (Digitaler Signal Prozessor / DSP), der Lautsprecher noch gezielter ansteuert. Und das alles bei identischer Platinengröße.
- funktionalen Neuerungen
- Unterstützen alle gängigen Digital-Formate (fx, mfx, DCC) und sind sowohl in H0-Lokomotiven von Märklin als auch von Trix einsetzbar.
- Sie sind für bis zu 32 schaltbare Funktionen vorbereitet.
- Während einer Einmeßfahrt stellen sie automatisch die optimalen Motorparameter ein.
- Sie bieten individuell regelbare Sounds und eine verbesserte Soundtiefe.
- Individuelle Sounds lassen sich einfach aufspielen.
- Der Decoder arbeitet intern mit 4096 statt bisher 126 Fahrstufen.
- Die Langsamfahreigenschaften sind nochmals deutlich optimiert.
- Jeder Decoder kann beliebig mit Projekten bespielt werden.
- Dank eines erweiterten Mappings können Funktionen nun logisch verknüpft werden.
- Auch komplexe Aktionsabläufe (wie Rangierfahrten oder der „Kupplungswalzer“) sind nun möglich.
- Funktionsausgänge können in ihrem Verhalten als verstärkt oder auch unverstärkt konfiguriert werden.
Die werksseitig verbauten Decoder in den Modellen, lassen es weiterhin aber nicht zu, dass die Geräuschdateien verändert werden können. Die Sounds sind gegen Updates gesperrt.
Für die Umrüstung älterer Lokomotiven, wurden verschiedene Umrüstsätze entwickelt und angeboten. Diese beinhalten neben dem Decoder auch noch weitere Komponenten, wie Leiterplatten, Lautsprecher, etc.
Funktionen
| erreichbar mit mfx-Steuergeräten [MS1/MS2/CS1/CS2/CS3//ECOS] oder Fx-Zentralen 6021 [6020 ... nur F0] | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| nur erreichbar mit mfx Steuergeräten [MS1/MS2/CS1/CS2/CS3//ECOS] mit 6021 über eine 2. MM-Adresse | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Anmerkung: * Die Funktion F14 ist m.E. hier völlig überflüssig, da das Lichtbild auch durch das gleizitige Drücken von F6+F8 erreicht werden kann. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Function-Mapping |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Anmerkungen:
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Digitales
allgem. Infos
Dieser Decoder wurde in der Zeit ab 09/2015 bei Märklin als Nachfolger der bis dahin eingesetzten mSD verbaut. Der Decoder stellt die 3. Generation der mfx-fähigen Decoder dar. Er wartet mit zahlreichen Neuerungen auf, die sowohl technischer als auch funktionaler Natur sind. z.B.
- techn. Neuerungen
- So arbeiten die neuen Decoder mit einer modernen 32-Bit-Architektur (bisher: 8-Bit-Technologie) und sind somit wesentlich schneller und leistungsfähiger.
- Zudem bietet die neue Generation mehr Speicherplatz und einen deutlich leistungsfähigeren Audioprozessor (Digitaler Signal Prozessor / DSP), der Lautsprecher noch gezielter ansteuert. Und das alles bei identischer Platinengröße.
- funktionalen Neuerungen
- Unterstützen alle gängigen Digital-Formate (fx, mfx, DCC) und sind sowohl in H0-Lokomotiven von Märklin als auch von Trix einsetzbar.
- Sie sind für bis zu 32 schaltbare Funktionen vorbereitet.
- Während einer Einmeßfahrt stellen sie automatisch die optimalen Motorparameter ein.
- Sie bieten individuell regelbare Sounds und eine verbesserte Soundtiefe.
- Individuelle Sounds lassen sich einfach aufspielen.
- Der Decoder arbeitet intern mit 4096 statt bisher 126 Fahrstufen.
- Die Langsamfahreigenschaften sind nochmals deutlich optimiert.
- Jeder Decoder kann beliebig mit Projekten bespielt werden.
- Dank eines erweiterten Mappings können Funktionen nun logisch verknüpft werden.
- Auch komplexe Aktionsabläufe (wie Rangierfahrten oder der „Kupplungswalzer“) sind nun möglich.
- Funktionsausgänge können in ihrem Verhalten als verstärkt oder auch unverstärkt konfiguriert werden.
Die werksseitig verbauten Decoder in den Modellen, lassen es weiterhin aber nicht zu, dass die Geräuschdateien verändert werden können. Die Sounds sind gegen Updates gesperrt.
Für die Umrüstung älterer Lokomotiven, wurden verschiedene Umrüstsätze entwickelt und angeboten. Diese beinhalten neben dem Decoder auch noch weitere Komponenten, wie Leiterplatten, Lautsprecher, etc.
Protokoll
Decoder dieser Bauart besitzen verschiedene Protokolle. In der werkseitigen Ausführung sind das:
- mfx-Protokoll
- MM-II Protokoll - als Kompatibilitäts-Protokoll zum früheren Digital-System
- mfx Protokoll mit
- bis zu 128 Fahrstufen
- automatischer Adresszuordnung
- automatischer Anmeldung an die Steuerzentrale
- bis zu 15 schaltbare Sonderfunktionen (logisch, physikalisch)
- richtungsabhängig programmiere Ausgänge & Funktionen
- 6 externe Ausgänge, davon
- 2 für die Stirnlicht-Funktion (AUX0-v/AUX0-r) - verstärkt
- 4 für ext. Schaltfunktionen (AUX1, AUX2, AUX3, AUX4) davon bei
- ESU/Märklin Decodern der 1./2. Generation AUX1+AUX2 verstärkt, AUX3+Aux4 unverstärkt [TTL-Pegel (+5V)]
- Märklin Decodern der 3.Generation AUX1,...4 verstärkt
- MM-II
- (Kompatibilitätsprotokoll zu früheren Digitalsystem mit Steuergeräten älterer Bauart [6020, 6021].
- Protokoll mit 255 Adressen
Werkswerte
allgemeine Lokomotiv-Werte
Hersteller: Maerklin
Artikel: 39417
MM2-/DCC-Adresse: 40/03
CSx-Lok-Name: E41 225 DB
Auslieferungszustand ab Werk - Decoder-Reset
Die Lokomotive ist werkseitig mit einem mfx-Decoder versehen und lt. Märklin optimal eingestellt.
Für etwaige Änderungen an der Konfiguration beachten sie bitte genau die Anweisungen in der Betriebsanleitung, sowie die Hersteller-Hinweise auf der Web-Seite.
Wenn sie eine nicht mehr reproduzierbare Programmierung haben, dann können sie den Decoder wieder in seine Grundkonfiguration (Werkseinstellung) zurück versetzen.
Eine mfx-Lok meldet sich danach wieder unter dem Namen, der auch im Handbuch steht, bei der Zentrale an. Die Motor-Parameter und die Funktionstastenbelegung entsprechen wieder der Werkseinstellung.
Wie dieser RESET durchgeführt wird, erfahren sie aus- der Decoder-Dokumentation oder ggf. aus
- der Betriebsanleitung oder
- der Beschreibung ihres digitalen Steuergerätes.
Wer sich mit der CV-Programmierung auskennt, kann auch in die CV#8 den Wert 8 schreiben, dann sollte wieder alles normal sein.
Wer die Programmierung mit einer 6021 doch selbst durchführen möchte, der findet hier auf dem Märklin-Server eine Anleitung
dazu.
Bei einrm RESET des Decoders, gehen alle vorher gemachten Änderungen an der Konfiguration verloren. Sollten sie also Einstellungn auf ihre Bedürfnisse abgeändert haben, so müssen diese später durch individuelle Neuiprogrammierung wieder hergestellt werden
Programmierung+CV-Infos
CV-Informationen
Decoder-Komponente|closed
| Daten | Ausführung | Bemerkung |
| Downloads |  CV-Liste für Motorola- / fx-Betrieb CV-Liste für DCC-Betrieb mLD3_mSD3_Zusatzanleitung |
von der Märklin-Homepage: |
| Ausgänge: |
Der Decoder besitzt neben den Lichtausgängen [LV/LH] noch 4 weitere physikalische Ausgänge. Diese werden mit [ Aux1 ... Aux4] bezeichnet. Es handelt sich um sogn. verstärkte Ausgänge, die im aktivierten Zustand zur Elektronikmasse durchschalten. Das entspricht dem "active-low" Verhalten. |
Soundmodul-Komponente
| Daten | Ausführung | Bemerkung |
|
Die Decoder sind - im Gegensatz zu den mSD-Varianten - mit einem "Digitalen Sound-Prozessor" / DSP. Dieser verarbeitet die einzelnen Sound-Dateien, die in einem Soundablaufplan definiert sind. Im Soundablaufplan kann eine für die jeweilige Lok hinterlegte Geräuschkomposition abgelegt werden, die beim Aktivieren des Betriebsgeräusches abgespielt wird. Der Plan ist Bestandteil des Soundprojektes, das beim Programmieren des Decoders aufgespielt wird. Dieses Geräusch wird durch den aktuellen Fahrzustand der Lokomotive synchronisiert und ermöglichst somit ein wirklich realistisches Geräuscherlebnis. Der Soundspeicher kann mittels einer Software mit vorgefertigtigen bzw. auch mit individuellen Sounds geladen werden. |
||
| Downloads | Auf dieser Seite finden sie alle notwendigen Informationen bzw. die benötigten Software-Komponenten | von der Märklin -Homepage: |
weitere Dokumente von Märklin/LGB
Weitere Informationen hat Märklin in der Anleitung für die LGB-Update-Decoder dargelegt. Diese können hier als PDF-Datei angesehen werden.
erw. Informtionen
Allgemeine Angaben
- 1 Kurze Adresse
- 2 Min. Geschwindigkeit
- 3 Anfahrverzögerung
- 4 Bremsverzögerung
- 5 Max. Geschwindigkeit
- 7 Versionsnummer
- 8 Herstellerkennung
- 13 F1-F8 alt. Gleissig. [bit:F1 :F2 :F3 :F4 :F5 :F6 :F7 :F8 ]
- 14 FL,F9-F15 alt. Gleissig. [bit:FL :F9 :F10 :F11 :F12 :F13 :F14 :F15 ]
- 17 Lange Adresse HB
- 18 Lange Adresse LB
- 19 Traktionsadresse
- 21 F1-F8 bei Traktion [bit:F1 :F2 :F3 :F4 :F5 :F6 :F7 :F8 ]
- 22 FL,F9-F15 bei Traktion [bit:FL :F9 :F10 :F11 :F12 :F13 :F14 :F15 ]
- 27 Bremsmodus [bit:::::DC neg.Rich.::DC pos.Rich.::]
- 29 Konfiguration [bit:Richtung:Fahrstufen:Analog:::Adressen::]
- 50 Altern. Gleissignal [bit:AC:DC:MM:MFX::::]
- 52 Motortyp
- 53 Regelreferenz
- 54 Regelparameter K
- 55 Regelparameter I
- 56 Regeleinfluss
- 57 Soundabstand, FS 1
- 58 Soundabstand, FS >1
- 59 Richtungssound
- 60 Multibahnhofsansage [bit:Bahnhöfe:Bahnhöfe:Bahnhöfe:Endansage:Richtung:Ansagefolge::]
- 63 Lautstärke gesamt
- 64 Bremsschwelle
- 66 Vorwärts Trimm
- 95 Rückwärts Trimm
- 105 Benutzerkennung
- 106 Benutzerkennung
- 136 Faktor ABV
- 137 Faktor Rangiergang
- 173 Zustandsspeicher 1 [bit:Funktionen:Fahrstufe:Anfahren:::::]
- 174 Zustandsspeicher 2 [bit:Richtung:::::::]
Geschw.-Kennlinie
- 67 Geschw.slideelle FS1
- 68 Geschw.slideelle FS2
- 69 Geschw.slideelle FS3
- 70 Geschw.slideelle FS4
- 71 Geschw.slideelle FS5
- 72 Geschw.slideelle FS6
- 73 Geschw.slideelle FS7
- 74 Geschw.slideelle FS8
- 75 Geschw.slideelle FS9
- 76 Geschw.slideelle FS10
- 77 Geschw.slideelle FS11
- 78 Geschw.slideelle FS12
- 79 Geschw.slideelle FS13
- 80 Geschw.slideelle FS14
- 81 Geschw.slideelle FS15
- 82 Geschw.slideelle FS16
- 83 Geschw.slideelle FS17
- 84 Geschw.slideelle FS18
- 85 Geschw.slideelle FS19
- 86 Geschw.slideelle FS20
- 87 Geschw.slideelle FS21
- 88 Geschw.slideelle FS22
- 89 Geschw.slideelle FS23
- 90 Geschw.slideelle FS24
- 91 Geschw.slideelle FS25
- 92 Geschw.slideelle FS26
- 93 Geschw.slideelle FS27
- 94 Geschw.slideelle FS28
Ausgänge
- 112 Ausgang LV Modus
- 113 Ausgang LV Dimmer
- 114 Ausgang LV Periode
- 115 Ausgang LR Modus
- 116 Ausgang LR Dimmer
- 117 Ausgang LR Periode
- 118 Ausgang Aux1 Modus
- 119 Ausgang Aux1 Dimmer
- 120 Ausgang Aux1 Periode
- 121 Ausgang Aux2 Modus
- 122 Ausgang Aux2 Dimmer
- 123 Ausgang Aux2 Periode
- 124 Ausgang Aux3 Modus
- 125 Ausgang Aux3 Dimmer
- 126 Ausgang Aux3 Periode
- 127 Ausgang Aux4 Modus
- 128 Ausgang Aux4 Dimmer
- 129 Ausgang Aux4 Periode
- 130 Ausgang Aux5 Modus
- 131 Ausgang Aux5 Dimmer
- 132 Ausgang Aux5 Periode
- 133 Ausgang Aux6 Modus
- 134 Ausgang Aux6 Dimmer
- 135 Ausgang Aux6 Periode
Lautstärke
- 138 Lautstärke Bremssound
- 139 Lautstärke Fahrsound
- 140 Lautstärke Sound 1
- 141 Lautstärke Sound 2
- 142 Lautstärke Sound 3
- 143 Lautstärke Sound 4
- 144 Lautstärke Sound 5
- 145 Lautstärke Sound 6
- 146 Lautstärke Sound 7
- 147 Lautstärke Sound 8
- 148 Lautstärke Sound 9
- 149 Lautstärke Sound 10
- 150 Lautstärke Sound 11
- 151 Lautstärke Sound 12
- 152 Lautstärke Sound 13
- 153 Lautstärke Sound 14
- 154 Lautstärke Sound 15
- 155 Lautstärke Sound 16
Analog
- 176 Analog DC Anfahrspg.
- 177 Analog DC Höchstspg.
- 178 Analog AC Anfahrspg.
- 179 Analog AC Höchstspg.
Mapping
- 257 Mapping FL (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 258 Mapping FL (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 259 Mapping FL (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 260 Mapping FL (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 261 für spätere Verwendung
- 262 Mapping F1 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 263 Mapping F1 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 264 Mapping F1 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 265 Mapping F1 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 266 für spätere Verwendung
- 267 Mapping F2 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 268 Mapping F2 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 269 Mapping F2 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 270 Mapping F2 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 271 für spätere Verwendung
- 272 Mapping F3 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 273 Mapping F3 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 274 Mapping F3 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 275 Mapping F3 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 276 für spätere Verwendung
- 277 Mapping F4 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 278 Mapping F4 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 279 Mapping F4 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 280 Mapping F4 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 281 für spätere Verwendung
- 282 Mapping F5 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 283 Mapping F5 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 284 Mapping F5 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 285 Mapping F5 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 286 für spätere Verwendung
- 287 Mapping F6 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 288 Mapping F6 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 289 Mapping F6 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 290 Mapping F6 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 291 für spätere Verwendung
- 292 Mapping F7 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 293 Mapping F7 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 294 Mapping F7 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 295 Mapping F7 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 296 für spätere Verwendung
- 297 Mapping F8 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 298 Mapping F8 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 299 Mapping F8 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 300 Mapping F8 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 301 für spätere Verwendung
- 302 Mapping F9 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 303 Mapping F9 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 304 Mapping F9 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 305 Mapping F9 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 306 für spätere Verwendung
- 307 Mapping F10 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 308 Mapping F10 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 309 Mapping F10 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 310 Mapping F10 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 311 für spätere Verwendung
- 312 Mapping F11 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 313 Mapping F11 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 314 Mapping F11 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 315 Mapping F11 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 316 für spätere Verwendung
- 317 Mapping F12 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 318 Mapping F12 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 319 Mapping F12 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 320 Mapping F12 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 321 für spätere Verwendung
- 322 Mapping F13 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 323 Mapping F13 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 324 Mapping F13 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 325 Mapping F13 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 326 für spätere Verwendung
- 327 Mapping F14 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 328 Mapping F14 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 329 Mapping F14 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 330 Mapping F14 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 331 für spätere Verwendung
- 332 Mapping F15 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 333 Mapping F15 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 334 Mapping F15 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 335 Mapping F15 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 336 für spätere Verwendung
- 337 Mapping Stand (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 338 Mapping Stand (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 339 Mapping Stand (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 340 Mapping Stand (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 341 für spätere Verwendung
- 342 Mapping Fahrt (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 343 Mapping Fahrt (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 344 Mapping Fahrt (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 345 Mapping Fahrt (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 346 für spätere Verwendung
- 347 Mapping Sens1 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 348 Mapping Sens1 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 349 Mapping Sens1 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 350 Mapping Sens1 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 351 für spätere Verwendung
- 352 Mapping Sens2 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 353 Mapping Sens2 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 354 Mapping Sens2 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 355 Mapping Sens2 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 3565 für spätere Verwendung
- 357 Mapping FL (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 358 Mapping FL (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 359 Mapping FL (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 360 Mapping FL (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 361 für spätere Verwendung
- 362 Mapping F1 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 363 Mapping F1 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 364 Mapping F1 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 365 Mapping F1 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 366 für spätere Verwendung
- 367 Mapping F2 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 368 Mapping F2 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 369 Mapping F2 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 370 Mapping F2 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 371 für spätere Verwendung
- 372 Mapping F3 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 373 Mapping F3 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 374 Mapping F3 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 375 Mapping F3 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 376 für spätere Verwendung
- 377 Mapping F4 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 378 Mapping F4 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 379 Mapping F4 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 380 Mapping F4 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 381 für spätere Verwendung
- 382 Mapping F5 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 383 Mapping F5 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 384 Mapping F5 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 385 Mapping F5 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 386 für spätere Verwendung
- 387 Mapping F6 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 388 Mapping F6 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 389 Mapping F6 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 390 Mapping F6 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 391 für spätere Verwendung
- 392 Mapping F7 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 393 Mapping F7 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 394 Mapping F7 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 395 Mapping F7 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 396 für spätere Verwendung
- 397 Mapping F8 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 398 Mapping F8 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 399 Mapping F8 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 400 Mapping F8 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 401 für spätere Verwendung
- 402 Mapping F9 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 403 Mapping F9 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 404 Mapping F9 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 405 Mapping F9 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 406 für spätere Verwendung
- 407 Mapping F10 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 408 Mapping F10 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 409 Mapping F10 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 410 Mapping F10 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 411 für spätere Verwendung
- 412 Mapping F11 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 413 Mapping F11 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 414 Mapping F11 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 415 Mapping F11 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 416 für spätere Verwendung
- 417 Mapping F12 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 418 Mapping F12 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 419 Mapping F12 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 420 Mapping F12 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 421 für spätere Verwendung
- 422 Mapping F13 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 423 Mapping F13 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 424 Mapping F13 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 425 Mapping F13 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 426 für spätere Verwendung
- 427 Mapping F14 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 428 Mapping F14 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 429 Mapping F14 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 430 Mapping F14 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 431 für spätere Verwendung
- 432 Mapping F15 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 433 Mapping F15 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 434 Mapping F15 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 435 Mapping F15 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 436 für spätere Verwendung
- 437 Mapping Stand (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 438 Mapping Stand (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 439 Mapping Stand (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 440 Mapping Stand (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 441 für spätere Verwendung
- 442 Mapping Fahrt (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 443 Mapping Fahrt (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 444 Mapping Fahrt (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 445 Mapping Fahrt (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 4416 für spätere Verwendung
- 447 Mapping Sens1 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 448 Mapping Sens1 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 449 Mapping Sens1 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 450 Mapping Sens1 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 451 für spätere Verwendung
- 452 Mapping Sens2 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
- 453 Mapping Sens2 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
- 454 Mapping Sens2 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
- 455 Mapping Sens2 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
- 456 für spätere Verwendung
Siehe auch folgende Märklin-Doku.
Montage
Der Decoder wird auf die mtc-Stiftleiste gesteckt, die sich auf dem Decoderträges befindet.
Dabei wird die decoderseitige Buchsenleiste von unten durchgesteckt.
Eine Steckung in umgekehrter Richtung geht zwar nur unter Gewalt, aber es ist möglich, den Decoder nur leicht aufzustecken. Dabei kann es aber im Betrieb zur Zerstörung des Decoders kommen.
Deprecated: stristr(): Passing null to parameter #1 ($haystack) of type string is deprecated in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/1884337_8770af980456a992cddd0167efeb21f9 on line 14Pufferung(*)
Ein ext. Decoder-Pufferspeicher ist bei diesem Modell werkseitig nicht verbaut.
Lautsprecher(*)
Ansicht(*)
| Lautsprecher-Daten | Wert | Bild |
| Ersatzteil# |
|
|
| Abmessungen/Durchmesser | 20 [mm] | |
| Scheinwiderstand | 8 [Ohm] | |
| Leistung | 0,5 [Watt] | |
| Zubehör | - | |
| Anmerkung | . | |
| Ersatz | - | |
| Hinweis(e) | - | |
Montage(*)
Märklin / Trix Montage der Lautsprecher bei DB Einheitsloks
Anschluss(*)
Der Lautsprecher ist mittels Litzen (meistens weiß oder rot/schwarz) mit dem Soundmodul / Decoderträger verbunden.
Lautsprecher-Berater(*)
Bei Märklin / Trix wurden im Laufe der Jahre unterschiedliche Lautsprechertypen verbaut. Dabei sind demen den mechanischen Kennwerten - Bauart, Abmessungen, etc. - ganz besonders die el. Kenndaten wie - Scheinwiderstand, Leistung, etc. - interessant.
Die nachfolgende Übersicht soll eine Einordnung geben.
| Decoder-Typ | Sound-Modul | Scheinwiderstand | Leistung | Bild | Bemerkungen |
| Fx-Decoder | extern | 8/32 Ohm | Verschiedene Größen**. | ||
| Decoder mit externem Soundmodul DVM09 | extern | 32 Ohm | Verschiedene Größen*'. Pic-Decoder und mfx-Decoder möglich. | ||
| mfx-Decoder 1. Gen Basis ESU | integriert | 100* Ohm | Verschiedene Größen*'. wurden nur bis 2004 verwendet, ggf. mit Zusatzwiderstand (siehe unten). | ||
| msD-Decoder 2. Gen. Basis Märklin | integriert | 8 Ohm | Verschiedene Größen**. | ||
| msD3-Decoder | integriert | Verschiedene Ausführungen mit Resonanzgehäuse sowie mit/ohne Mini-Stecker. | |||
 |
* Anfangs kam es bei diesen Lautsprechern zu einer Überlastung bei zu hoch eingestellter Lautstärke in den verwendeten Decodern, wenn gleichzeitig eine zu geringe Bedämpfung des meist offen eingebauten Lautsprechers vorlag. Märklin hat dann empfohlen, in eine Lautsprecherleitung einen Widerstand von 27 ... 47 Ohm einzubauen. |
||||
|
Bis auf ganz wenige Ausnahmen wurden alle frei- d.h. nicht gekapselt - eingebaut. Als Resonanzraum diente dann das umgebende Gehäuse. |
** Es gibt Größen in: 16, 20, 23, 28mm |
||||
Links(*)
Hier finden Sie einige interessante Links zum Thema Lautsprecher.
- Märklin Übersicht 8-Ohm Lautsprecher
- Reichelt-Elektronik - Übersicht über eine Vielzahl von Kleinlautsprechern
- Leistungsanpassung (Wikipedia)
- Welt-Wissenschaftsredaktion - revolutionäre, neue Lautsprecher-Technologie
Im Juni 2018 hat die Redaktion folgenden Beitrag über eine neue Lautsprecher-Technologie veröffentlicht.
Es wäre wohl sehr interessant, wenn sich die Modellbahn-Industrie dieser neuen Technologie annehmen würde, sind doch die Lautsprecher sehr oft das schwächste Glied in der Kette.
Sound-Stufe(*)
|
Der DSP ist mit einer Sound-Ausgangs-Stufe versehen, die Lautsprecher mit 4 - 8 Ohm Scheinwiderstand ansteuern kann. Dabei kann sie eine max. Leistung von ca. 1 ... 1,5W liefern. Das geht aber nur, wenn die Stufe im Zustand der Leistungsanpassung betrieben wird. Dabei sollte der innere Widerstand der Soundstufe und der (Schein-)Widerstand des angeschlossenen Lautsprechers möglichst gleich sein. Märklin selbst verwendet 8 ohmige Lautsprecher und ist somit etwas oberhalb dieser Anforderung. Für diesen Decoder können auch Lautsprecher von anderen Herstellern verwendet werden. Neben den Abmessungen müssen auch die el. Kennwerte berücksichtigt werden. Zu beachten ist auf jeden Fall, dass der Scheinwiderstand 4 ... 8 Ohm beträgt. Kleinere Werte sind - wegen (Überlast/Kurzschluss) - nicht erlaubt. Größere Werte sind - in der Regel- unkritisch, aber die abgegebene Leistung (...Lautstärke) wird sich verringern. |
Der Decoder ist gegenüber den früheren Modellen mit einer komplett neuen Sound-Stufe versehen. Kern ist ein Digitaler-Sound-Processor / DSP. Dieser verarbeitet die Sound-Dateien über die Prozessor-CPU direkt aus dem Flashspeicher, übernimmt die Digital-Analog-Wandlung, führt das Signal dann dem - über das Function-Mapping - zugeordneten Sound-Slot zu und übernimmt die Verstärkung und Ausgabe an den Lautsprecher.Hinweis/e
Bei diesen Decodern kann man das Ausgangsverhalten per Software - Configuration-Variable [CV] einstellen. Nähere Einzelheiten dazu findet man in den Märklin-Unterlagen zum Decoder. Dabei lässt sich das Ausgangsschaltverhalten zwischen "logisch / unverstärkt" oder "physikalisch / verstärkt" einstellen.
Tuning
Deprecated: stristr(): Passing null to parameter #1 ($haystack) of type string is deprecated in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/1884337_cf1572f063a10ea92918e177efcff277 on line 14
{-accordion-art-2666-tun title="Tuning-Allgemein" open="false"}{-snippet alias="tun_allg"}{-accordion-art-2666-tun title="Tuning-Lokomotive / - Triebzug / etc." open="false"}Derzeit liegen (noch) keine Daten vor -
Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
einfach an meine - im Impressum hinterlegte - eMail-Adresse.
Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.
{-/accordions-art-2666-tun} Deprecated: stristr(): Passing null to parameter #1 ($haystack) of type string is deprecated in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/1884337_d5a252f180ce55c2f20504bd8fd1c0c2 on line 14 BR=e41
Beleuchtung(*)
Stirnlicht/er
Platine/n
Steuerung
Die Lokomotive besitzt den Standard-Lichtwechsel und einen erweiterten Lichtwechsel.
- Standard-Lichtwechsel
Zunächst kann - wie üblich - mit der Digitalfunktion [F0] das Stirnlicht/Rücklicht aktiviert werden. Beim Fahrtrichtungswechsel wird es entsprechend umgeschaltet.
- Erw. Lichtwechsel
Über weitere Digitalfunktionen - meistens F6/F8- kann das komplette Licht an je einer Lokseite abgeschaltet werden.
Werden beide Funktionen F6/F8 gleichzeitig aktiviert, erscheint das Rangierlicht (Doppel-A) an beiden Seiten und es wird der "echte Rangiergang" eingelegt.
weitere Beleuchtungen(*)
Zug-Innenbeleuchtung(*)
Hinweis
Derzeit liegen (noch) keine Daten vor -
Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
einfach an meine - im Impressum hinterlegte - eMail-Adresse.
Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.
Tuning
Derzeit liegen (noch) keine Daten vor -
Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
einfach an meine - im Impressum hinterlegte - eMail-Adresse.
Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.
Downloads(*)
*** content of Downloads not displayed yet.
{/reg}Motor(*)
Ansicht
In Lokomotiven mit Mittelmotor verbaut man bei Märklin/Trix Gleichstrommotore in den Lokomotiven.
Ob diese ein 5- oder nur ein 3-Poler sind, kann ich nicht genau sagen. Dazu müsste man den Motor öffnen.
Deprecated: stristr(): Passing null to parameter #1 ($haystack) of type string is deprecated in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/1884337_7961961273d1255ddeed43491aa6a11f on line 14Infos
Der Motor zeichnet sich aus durch:
- eine kompakte Bauform
- ein kräfiges Drehmoment
- guten Gleichlauf bei kleineren Stromunterbrechungen durch die Schwungscheibe
- einen leisen Lauf
- gute Regelbarkeit
Antrieb/Regelung
Die Regelung des Motors wird komplett von der Elektronik / vom Decoder übernommen. Dazu wird die Gegen-EMK - also die Spannung die der sich drehende Motor zurückgibt, wenn er einen kurzen Moment nicht angetrieben wird (Generator) - ausgewertet und - die Drehzahl entsprechend der Sollvorgabe - ggf. nachgeregelt.
Die Sollvorgabe kann durch die dafür vorgesehenen CVs ihres Decoders beeinflusst werden. Nähere Details dazu finden sie in der Decoder-Anleitung bzw. auf den Supportseiten ihres Decoderherstellers.
Merkmale
| Merkmal | Ausführung | Bemerkung |
| Hersteller: | unbekannt / IGARASHI ? | Vertrieb durch Märklin |
| ZusatzInformationen | Stummi-Forum | |
| Ausführung: | 2W1S2Kar |
|
| Anschluss: | Lötfahnen |
|
| Fixierung: | mittels Auflager und Klipse | |
| Grund-Format: | rechteckig, mittig abgeflacht | |
| Abmessungen: | Dicke: xxx mm, Länge: yyy mm, Breite: zzz mm | |
| Anker-Polpaare: | 5 | |
| Anker-Nutung: | schräg | |
| Wellenabgänge: | 2 | 1 kurz, 1 lang |
| Kardanaufnahme | 1 auf Welle angesetzt 1 in Schwungscheibe integriert | Wikipedia |
| Schwungscheibe: | Länge: xxx Durchmesser: yyy Material: Messing | integrierte Aufnahme: Kardan |
| Kardanaufnahme: | 2 | |
| Aufkleber: | - / - | |
| Aufdrucke: | - ? - | |
| Ersatzteilnummer: | E192285 | lt. ET-Blatt |
Montage
Die Montage des Motors erfolgt mittig in der Bodenwanne. Dort erfolgt die Lagerung auf zwei Auflagern incl. der Fixierung mit zwei Klemmen. Die später darüber liegende Platine bzw. des Platinenhalters (E50) sorgt dann für die weitere Fixierung in axialer Richtung.
Durch die abgeflachte Motorform, ergibt sich eine horizontale Fixrung, so dass eine Verdrehung des Motors nicht mehr möglich ist.
Deprecated: stristr(): Passing null to parameter #1 ($haystack) of type string is deprecated in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/1884337_7224c4ea6bd896a16318a01b29d5939a on line 14Entstörung
Die Entstörung des Motors ist nicht sonderlich ausgeprägt.
Es werden keine der bekannten Methoden zur Entstörung von Gleichstrommotore angewandt.
sonst. Dokus
Derzeit liegen (noch) keine Daten vor -
Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
einfach an meine - im Impressum hinterlegte - eMail-Adresse.
Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.
Stromabnahme/Entstörung(*)
Schleifer
Die Märklin-Lokomotive ist mit einem einclipsbaren, 62mm langen Mittelschleifer (ET#: E226495) mit gelochter Schleiferauflage ausgerüstet.
Die Montage erfolgt auf der Unterseite des Drehgestells auf der Führerstandsseite 1.
Oberleitung(*)
Seit einigen Jahren baut Märklin in neuen Lokomotivenrot lackierte Dach-Stromabnehmern ein. Diese sind oft el. leitend montiert und können somit zum Fahren an der Oberleitung herangezogen werden.
Verdrahtung / Montage
Lokschleifer
Die Montage des Schleifers erfolgt durch geclipste Befestigung. Dieser ist i.d.R. wie folgt montiert.
- unter einem Drehgestell(DG) - meist unter dem nicht angetriebenen Drehgestell
- bei 2 Drehgestellen unter dem DG am Führerstand 1
- oder bei Schlepptender-Dampfloks unter einem der Tender-DGs
- bei Loks ohne Drehgestell mittig unterhalb der Lok
Dachstromabnehmer
Die Stromabnehmer sind natürlich auf dem Lokomotivdach montiert. Mittels je einer kleinen Schraube werden sie vom Dachinneren her verschraubt. Die Isolation zum Metallgehäuse erfolgt mittels einer Trägerisolation.
Hersteller der Variante ist Sommerfeldt. Die Variante ist je nach Ausführung entweder der
Entstörung
Info
Grundsätzlich unterscheiden wir bei Lokomotiven unterschiedliche, mögliche Störquellen wie:
- Schleifer,
- Motor,
- etc.
Allgemein
Da es beim Betrieb der Lok - durch Funkenbildung am Schleifer und Motor - zu breitbandige Störungen, die heute unter "Elektro-Smog" eingeordnet werden - kommen kann, ist eine Entstörung dringend geraten.
- Störungsauswirkungen
Die Störungen können in digitalen Modellbahn-Systemen z.B. zu unvorhergesehenen Effekten - wie Nichtsteuerbarkeit der Lokomotiven, unkontrollierte Steuerung anderer Lokomotiven, Signale, etc. führen.
Ein weiterer Teil der Störungen kann sich z.B. aber auch auf den Funkempfang auswirken. Wegen der Breitbandigkeit, können dabei auch andere Frequenzbereiche - z.B. solche für sensible Bereiche/Dienste wie Herzschrittmacher, Flugfunk, etc. - betroffen sein.
- Maßnahmen
Zur Minimierung der Störungen sind seitens des Produkt-Herstellers verschiedene Maßnahmen - nach der EMV - Richtlinie - vorzusehen: Dazu gehören z.B. Drosselspulen und Kondensatoren - teils in komplexer Anordnung und auch besondere Abschirmungen.
Grundsätzlich gelten folgende Hinweise:
- vorhandene Entstörbauteile
- dürfen nie ausgebaut werden und
- müssen immer so nah wie möglich an der Störquelle verbaut sein, damit eine Antennenwirkung über ggf. vorhandene Anschlussleitungen minimiert wird.
Details-Schleifer
In manchen Lokomotiven baut Märklin/Trix Bauteile zur Entstörung der Schleiferzuleitungen ein.
Eine Längsdrossel in die Schleiferzuleitung zum Decoder - bei Trix wird systembedingt in jede der beiden Radschleiferleitungen eine verbaut - bedämpft Störsignale , die das Digitalsignal überlagern können und damit Störungen bei der Kommunikation zwischen Decoder und Steuergerät (Stichwort: "Geisterlok") verursachen können.
Da Modellbahn-Lokomotiven mit Schleifern und Motore ausgerüstet sind, treten im Betrieb unterschiedliche Störsignale auf.. Am Motor werden sie i.d.R. durch ein Phi(?)-Filter aus 2 Induktivitäten und biszu drei Kondensatoren bedämpft.
Die Störsignale an den Schleifern der Lok, müssen anders behandelt werden. Speziell bei Märklin-Loks mit dem Mittelschleifer können Störungen durch schlechte Kontaktgabe entstehen.
Diese werden meistens durch eine sogn. Längsdrossel bedämpft. Dabei handelt es sich im elektrischen Sinn um eine Induktivität (Spule). Es gibt sie in verschiedenen Bauausführungen.
Längsdrossel (verwendet bei digitalen Lokomotiven)
UKW-Drossel (verwendet bei analogen Lokomotiven)
Gleichtakt-Filter
Details-Motor
Zusätzliche Entstörungsmaßnahmen liegen bei diesem Fahrzeug nicht vor.
Schleifer Umbau-Übersicht
Im Stummiforum fand ich diesen sehr interessanten Beitrag zum Theme Schleifer, den ich hier verlinken möchte: https://www.stummiforum.de/viewtopic.php?t=55685
/
Schleifer-Übersicht
Bei Märklin werden - bedingt durch das Mittelleiter-Gleissystem - bei Lokomotiven und Wagen seit je her Mittelschleifer eingesetzt. Sie unterscheiden sich durch ihre Bau-Montageform, Länge und Ausführung der Schleifauflage. Die nachfolgende Zusamenstellung gibt eine kleine Übersicht.
Alle Angaben ohne Gewähr!
Lokomotiven
Märklin
Zusammenstellung nicht vollständig - wird laufend ergänzt.
| Artikel# | Bild | Aus-führ-ung | Kabel | Schleif-Auflage | Länge [mm] | Montage | Bemer-kungen | Ver-wendung | |
| Art | im Drehgestell | ||||||||
| 7185 |  |
unsym.Loch-schleifer | ohne | mit Loch | 62 | Schrau-be | Nachfolge: E214530 | ||
| 7175 |  |
sym.Loch-schleifer | ohne | mit Loch | 42 | Schrau-be | |||
| 7165 |  |
unsym.Loch-schleifer | ohne | mit Loch | 70 | Schrau-be | |||
| 7164 |  |
sym.Loch-schleifer | ohne | mit Loch | 50 | Schrau-be | fehlt noch | Aufnahme mit gerundeten EndenSchraube: E756090; Senkschraube M2x7 | z.B. BR18.1, wüC/K , Re 460, BR17 ... S10 |
| 7113 |  |
unsym.Loch-schleifer | ohne | mit Loch | Schrau-be | ||||
| E103264 |  |
sym.Flüster-schleifer | ohne | glatt | 50 | Clip | z.B. BR798 | ||
| E127301 |  |
sym.Flüster-schleifer | ohne | glatt | 50 | Schrau-be | Unter der Lok mittels Grobgewinde-Schraube und Montageplatte | Aufnahme mit gerundeten EndenSchraube und Montageplatte nicht gelistet | Abbildung in ET-Blatt falsch !z.B. BR65 |
| E128239 |  |
sym.Flüster-schleifer | ohne | glatt | Clip | fehlt noch | breite 4-Clip-Aufnahme mit gerundeten Enden | z.B. VT10 | |
| E138079 |  |
sym.Flüster-schleifer | ohne | glatt | Clip | geänderte Aufhängung der Schleiferfäche mit breiter 4-pol. Clip-Aufnahme | diverse Loko-motiven | ||
| E141133 |  |
sym.Flüster-schleifer | ohne | glatt | Clip | geänderte Aufhängung der Schleiferfäche mit schmaler 4-pol. Clip-Aufnahme | diverse Loko-motiven | ||
| E206370 |  |
sym.Flüster-schleifer | ohne | glatt | 51 | Clip |  |
breite, lange 4-Clip-Aufnahme mit gerundeten Enden | z.B. BR21x |
| 282510 |  |
sym.Steck-schleifer | mit Steck-stange | Steck | alte Version: Benötigt eine entsprechende Aufnahme | Aufnahme mit gerundeten Endenmit Kontaktstange | z.B. wüC, BR18.1 | ||
| E212448 |  |
sym.Loch-schleifer | ohne | mitLoch | ? | mitSchrau-be | fehlt noch | Aufnahme mit gerundeten EndenSchraube: E786790 Senkschraube M2x4,6 | z.B. BR59, wüC, wüK |
| E214530 |  |
sym.Loch-schleifer | ohne | mitLoch | 62 | mitSchrau-be | Aufnahme mit gerundeten EndenSchraube: E786790 Senkschraube M2x4,6Nachfolger von 7185 | E44 [34440 / 37440] | |
| E225647 |  |
sym.Flüster-schleifer | ohne | glatt | ? | Clip |  |
schmale, kurze4-Clip-Aufnahme mit gerundeten Enden | z.B. BR38(neu) |
| E280270 |  |
sym.Flüster-schleifer | ohne | glatt | ? | Clip | fehlt noch | Aufnahme mit gerundeten Enden | z.B. BR42 |
| E306328 |  |
sym.Flüster-schleifer | ohne | glatt | 50 | Clip | fehlt noch | Aufnahme mit gerundeten Enden und schmaler Cklip-Aufnahme | E75 |
| E461190 |  |
ohne | mitLoch | Clip | auf Montagesockel | ET194, LAG Triebwagen | |||
Trix
Zusammenstellung nicht vollständig - wird laufend ergänzt.
| Artikel# | Bild | Aus-führ-ung | Kabel | Schleif-Auflage | Länge [mm] | Montage | Bemer-kungen | Ver-wendung | |
| Art | im Drehgestell | ||||||||
| 314939 |  |
sym.Radschleifer | ohne | seitl. Rad-Innen-Fläche | 42 ???? | Clip | ja | Nachfolge: E314939 | |
Wagen
Zusammenstellung nicht vollständig - wird laufend ergänzt.
| Artikel# | Bild | Aus-führ-ung | Kabel | Auflage | Länge [mm] | Montage | Bemerk-ungen | Ver-wen-dung | |
| Art | im Drehgestell | ||||||||
| E147251 | folgt | 43252 | |||||||
| E103751 |  |
sym.Loch-schleifer | mit Lötan-schluss | mitLoch | 50 | Dreh-zapfen | z.B. 43279 | ||
| E201495 |  |
sym.Loch-schleifer | ohne | mit Loch | 42 | Clip |  |
2 ClipAufnahme mit gerundeten Enden | z..B. KranwagenGoliath |
| E205229 |  |
stark asym.Loch-schleifer | mit Stecker | mit Loch | 41 | Dreh-zapfen |  |
Nachfolge-modell E263109 | UIC-X Wagen1:93,54330873406 |
| E227560 |  |
leichtasym.Loch-schleifer | mit Stecker | mit Loch | 50 | Dreh-zapfen |  |
Wie E414940,nur mit Stecker am Kabelende | ? |
| E214438 | |
asym.Loch-schleifer | mit Lötan-schluss | mit Loch | 50 | Dreh-zapfen |  |
baul. identisch mit E103751? | Behelfsgepäck-wagen z.B.43986, 43992, 49962 |
| E263109 |  |
stark asym.Flüster-schleifer | mit Lötan-schluss | ohne Loch | 41 | Dreh-zapfen |  |
Vorläufer-rmodell E205229 | UIC-X Wagen1:93,5 |
| E272347 | fehlt leider aber ähnlich wie | sym.Flüster-schleifer | mit Lötan-schluss | glatt | 50 | Dreh-zapfen |  |
Vorläufer-rmodell E214438 | z.B. Wagenset 42265 |
| E414940 | |
leichtasym.Loch-schleifer | mit Lötan-schluss | mit Loch | 50 | Dreh-zapfen | |
Pwagen älterer Bauart (z.B. 4411) mit Kunststoff-gehäuse 1:100 | |
| E418100 |  |
leichtasym.Flüster-schleifer | mit Lötan-schluss | ohne Loch | 50 | Dreh-zapfen | 73404 | ||
| E46667286 |  |
federnder Schleifer | ohne | ohne Loch | 42 | Schiebe-lager |  |
Spezialschleifer von Trix-Express.Wird aber auch bei einigen Märklin-Wagen verwendet. | |
Grundträger, Fahrwerk & Gehäuse
Info
Derzeit liegen (noch) keine Daten vor -
Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
einfach an meine - im Impressum hinterlegte - eMail-Adresse.
Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.
Deprecated: stristr(): Passing null to parameter #1 ($haystack) of type string is deprecated in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/1884337_199fa5f57dc71f7c68535f92201257c9 on line 14Grundträger
Das Untertiel derLokomotive gruht auf einem stabilen Rahmen aus Zinkdruckguss. Daran sind verschiedene Anbauteile wie:
- Pufferbohle
- Beleuchtungsplatinen
- Kupplungsdeichsel
- Anfahrlampe (falfs vorhanden)
- etc.
angebaut.
Weiter werden dort auch
- die Drehgestelle
- und der Motor
eingebaut Zusätzlich befinden sich auf der Ober-/Unterseite noch verschiedene
- kleine Bohrlöcher für Zusatzsteckteile
- Befestigung des Decoderträgers
- die Montagelöcher für die Gehäusebefestigung
Fahrwerk
Für gutes Fahrverhalten sorgen die
- Fahrwerke mit angesetzem Getriebe
- der Motor mit 2 Schwungscheiben.
Getriebe:
Diese sind unten zum Gleis hin mit den Radsätzen versehen. Hier sind je nach Lokomotive zwischen 2 und 3 Stk. verbaut.
Darüber befindet sich das innenliegende Getriebe. Zur weiteren Untersetzung befindet sich oben eine Schnecke, die über eine Kardanwelle mit dem Motor verbunden ist.
{-snippet alias="php-script-varnames2lowcase_set-default-values_set-message-vars"} Deprecated: stristr(): Passing null to parameter #1 ($haystack) of type string is deprecated in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/1884337_555bedda90d78ce4b31d312fd6c2a481 on line 14Aufbau
Deprecated: stristr(): Passing null to parameter #1 ($haystack) of type string is deprecated in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/1884337_de3e28a93d0eef84c4d30516f69074f3 on line 14
Gehäuse
Info
Alle neuen Märklin/Trix Modelle der Einheitsloks der Deutschen Bundesbahn (DB) besitzen ein Gehäuse aus Zinkdruckguss. Das ist durchaus als Markenzeichen zu sehen
Damit kehrte Märklin wieder zurück zu den Anfängen, denn auch die früheren Lokomotiven waren Metallmodelle. Da die Zinkgruckguss-Technologie es heute auch erlaubt, hoch detailierte Gussgehäuse zu fertigen, war dieser Schritt durchaus mehr als logisch.
Mit Hilfe dieserr neuen Konstruktionstechnologie setzt Märklin zusätzlich konsequent auf ein neues Antriebskonzept - der Mittelmotor. Dieser Antrieb ermöglicht es, eine Drehgestell-Lok mit zwei Antrieben und Getrieben auszustatten. Was in Verbindung mit dem metallischen Aufbau zu guten Traktionseigenschaften führt..
Außen
Info
Info
Der Innenaufbau der Lok ist geprägt von wenigen Komponenten.
Zusätzliche Merkmale
|
Front
Die Lokomotive ist ein Modell einer Einheitslok
Weitere Merkmale sind:
- Regenrinne über den Fenstern
- UIC-Steckdose
- Front-Tritt und umlaufender Frontgriff für Arbeiten an der Front. Ebenso umlaufender Auftritt.
- Frontfenster mit Sichtbereichsschutz, Dichtungsrahmen und Scheibenwischern
- stirnseitige, untere Doppellampen
- kein frontseitiger DB-Keks, wohl aber die Betriebsnummer
Seite
Einstieg
Der Zugang zu den Führerständen erfolgt auf jeder Seite über zwei Türen, die mit einem Fenster ausgestattet sind. Der Anschlag der Türen erfolgt jeweils rechts und links und nach außen.Die Tür selbst ist mit einem Handgriff versehen.
Seitlich befinden sich zwei angesetzte Handläufe aus Metall. Am unteren Ende der Tür befindet sich im Lokrahen ein Auftritt, der mir einersilbige, weißen Auflage versehen ist.
DIesen tritt erreicht man aber erst, nachdem man dem Einstiegstritt im Drehgestell überwunden hat.
Lüfterband(*)
Da die frühen E41-Einheitsloks der DB besitzen gegenüber den späteren Modellen einen etwas kürzeren Lokkasten.
Die seitlichen Schweiger-Lüftungsgitter sind in einem 5-teilgen Lüfterband mit jeweils gerundeten Ecken und waagerechter Lammelierung verbaut.
Maschinenraum-Fenster(*)
An der Lokomotive ist kein Maschinenraumfenster vorhanden.
Dach(*)
Deprecated: stristr(): Passing null to parameter #1 ($haystack) of type string is deprecated in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/1884337_679c21a296dcdd40355a3c6d920aa9dc on line 14
Stromabnehmer
Info
Bei den EInheitslokomotiven wurden Dachstromabnehmer (DSA) in Form von Scheren-Stromabnehmer des Typs DBS54 verwendet. Diese sind vorne und hintn auf Isolatoren fixiert. Die DSAs werden von der Firma Sommerfeldt zugekauft und sind somit keine Märklin-Eigenentwicklung. Die DASs sind für alle Modelle der Einheitslokomotiven BR110/E10, BR139/E39, BR140/E40, BR141/E41, BR150/E50, BR151 gleich oder zumindest ähnlich. Erst Modelle der BR151 bekamen teiles auch Einholmstromabnehmer.
Zusammen mit anderen Komponenten wie
- Anschlussleitungen
- Hubschaltern
- Lastschaltern
- etc.
werden sie auf dem Dach der Lokomotiven fixiert.
Die Leitungen werden beim Original durch das Dach geführt und über einen Schutzschalter mit dem Fahrtransformator der Lokomotive verbunden.
Märklin modelliert das leider nur in Teilen korrekt nach.
Bei neuen Lokomotiven mit el. hebbaren DSAs werden dazu angepasste Varianten verwendet, die über einen kleinen Kuststofffaden mit dem motorischen Antrieb im Innern verbunden sind.
Diese müssen vor der ersten Inbetriebnahme aus ihrer Tansportstellung gelöst werden, sonst kommt es zu Problemen.
Details
Wie im Großbetrieb auch, werden die Modelle mit passenden Dach-Stromabnehmern ausgestattet. Dieser ist eine Nachbildung des originalen Typs - SBS54. Die Stromabnehmer sind mit Doppelschleifleisten versehen.
Bei älteren Modellen ist der DSA in geschwärztem bzw. silbrigem Metall. Die neueren Varianten sind in rot.
Montage
Die Montage der Dachstromabnehmer erfolgt bei den Einheitslok immer nach ähnlichem Schema.
Die DSAs sind mittels einer Schraube zentral auf dem Dach fixiert, Für die notwendigen Anpassungen an den Montageuntergrund sorgt die Trägerisolation.
Sonstige Aufbauten
Das Dach der Einheits-Lokomotiven war teils recht unterschiedlich. War es anfangs bei den e41er- Loks noch relativ einfach - also ohne prägende Aufbauten - gehalten, wurde das Dach bei den späteren Variante durch allerlei Lüftungshauben genutzt.
Natürlich mussten auch
- Stromabnehmer Senker
- Funkantennen, Pfeifen
- Isolatoren
- der Hauptschalter
- Verbindungsleitungen
- Laufbretter
untergebracht werden.
Links
Derzeit liegen (noch) keine Daten vor -
Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
einfach an meine - im Impressum hinterlegte - eMail-Adresse.
Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.
{-article id="9999"}[text]{/article}Innen
Info
|
Führerstand
Da die Einheitsloks E41 der DB hat Märklin neu konstuiert, Dabei wurde Wert auf einen freien, seitlichen Durchblick des Führerstandes gelegt.
Alle Führerstände sind mit einem Fahrpult versehen. Der Lokführer kann daran auf einem Sitz "platznehmen" und seine Bedienarbeiten durchführen.
Der Sitzplatz war bei den Einheitsloks eine Neuerung, hatten doch doch die Vorläuferlokomotiven (Altbau-Eloks: E95, E94, E93, E50, E40, etc.) lediglich nur einen "Stehplatz" für den Lokführer im Angebot.
Deprecated: stristr(): Passing null to parameter #1 ($haystack) of type string is deprecated in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/1884337_448e017d98092ec80586a7408039b604 on line 14 Deprecated: stristr(): Passing null to parameter #1 ($haystack) of type string is deprecated in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/1884337_6e19da9ac8c901646f32b96cdd33e10b on line 14 Deprecated: stristr(): Passing null to parameter #1 ($haystack) of type string is deprecated in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/1884337_c1087ca8c966beaa0feb479d503692b4 on line 14 Deprecated: stristr(): Passing null to parameter #1 ($haystack) of type string is deprecated in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/1884337_6b44a482cf5c1f0b991a73f9ba5a9acd on line 14 Deprecated: stristr(): Passing null to parameter #1 ($haystack) of type string is deprecated in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/1884337_ae5ed9b60d933d59dfdc270117c434a9 on line 14Gehäuse öffnen/abheben
Alle neuen Modelle der Einheitsloks der Deutschen Bundesbahn (DB) besitzen einen Gussrahmen.
Das Obergehäuse is mit Hilfe von Schrauben darauf fixiert. Da die Befestigungen oft modellspezifisch sind, ist es im Zweifelsfall ratsam die Modelldokumentation zur Hilfe zu nehmen.
Sollte diese beim Modell nicht mehr dabei sein, findet man in der Märklin Produktdatenbank für Modelle mit Produktionsdatum >=2000 die Lösung.
Bauartunterschiede
Derzeit liegen (noch) keine Daten vor -
Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
einfach an meine - im Impressum hinterlegte - eMail-Adresse.
Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.
Außen-Beleuchtung
Stirnlicht/er
Die Stirnlicht-LEDs wurden werkseitig bereits in warm-weiss / roter Ausführung verbaut.
Lichtwechsel
Die Lokomotive ist mit einem digitalen "erweiterten Lichtwechsel" ausgestatte.
- Grundsätzliche Steuerung
Diese erfolgt über die digitale F0-Funktion. Damit wird das Stirnlicht aktiviert / deaktiviert .
- Standard-Lichtwechsel
Das Stirnlicht - entweder nur 3ws oder 3ws/2rt - wird zwischen vorne/hinten beim Richtungswechsel hin und her geschaltet.
- erw. Lichtwechsel* mit der Möglichkeit der Führerstandsabschaltung
Mit zwei weiteren Digital-Funktionen (meistens F6 und F8) kann, jeweils der komplette Führerstand abgeschaltet werden. Es dient dazu, bei anhängenden Wagen das Schlusslicht oder bei einer Lokomotive im Wendezugbetrieb, das A-Licht/Schlusslicht abzuschalten.
Kupplung
Allgemein
Das Fahrzeug ist mit den Kurzkupplungen versehen, wie sie seit geraumer Zeit von Märklin/Trix verbaut werden.
Diese Kupplungen besitzen eine Steckaufnahme und einen Kurzkupplungskopf. Die Steckaufnahme wird in einen sogn. NEM-Schacht gesteckt. Dieser kann verschiedenartig geführt werden.
- mit Kulissenführung
Ermöglicht eine saubere Führung, speziell in Kurven und anspruchsvollen Gleisfiguren.
- mit Drehpunktführung
Eine einfachere Variante, die oft bei gerinen Platzverhältnissen gewählt wird.
Ausführung
Dieser ermöglicht die Kupplung von Wagen im kurzen Pufferabstand. Die Kupplung befindet sich dabei in einem kulissengeführten NEM-Schacht.
Die Kulisse sorgt dabei dafür, dass auch im Bogen die Kupplungsgeometrie und damit der Wagenabstand korrekt eingehalten wird.
Montage
Die Lokomotive / der Wagen ist beidseitig mit kulissengeführten Montageschächten nach NEM362 ausgestattet. In den können tauschbare Kurzkupplungsköpfe eingesetzt werden.
Die Kulissenführung ermöglicht einen eng gekuppelten Wagenverband, der auch in Kurven weitgehend erhalten bleibt.
Hinweis/e
Derzeit liegen (noch) keine Daten vor -
Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
einfach an meine - im Impressum hinterlegte - eMail-Adresse.
Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.
Dachausrüstung(*)
Deprecated: stristr(): Passing null to parameter #1 ($haystack) of type string is deprecated in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/1884337_679c21a296dcdd40355a3c6d920aa9dc on line 14
Stromabnehmer
Info
Bei den EInheitslokomotiven wurden Dachstromabnehmer (DSA) in Form von Scheren-Stromabnehmer des Typs DBS54 verwendet. Diese sind vorne und hintn auf Isolatoren fixiert. Die DSAs werden von der Firma Sommerfeldt zugekauft und sind somit keine Märklin-Eigenentwicklung. Die DASs sind für alle Modelle der Einheitslokomotiven BR110/E10, BR139/E39, BR140/E40, BR141/E41, BR150/E50, BR151 gleich oder zumindest ähnlich. Erst Modelle der BR151 bekamen teiles auch Einholmstromabnehmer.
Zusammen mit anderen Komponenten wie
- Anschlussleitungen
- Hubschaltern
- Lastschaltern
- etc.
werden sie auf dem Dach der Lokomotiven fixiert.
Die Leitungen werden beim Original durch das Dach geführt und über einen Schutzschalter mit dem Fahrtransformator der Lokomotive verbunden.
Märklin modelliert das leider nur in Teilen korrekt nach.
Bei neuen Lokomotiven mit el. hebbaren DSAs werden dazu angepasste Varianten verwendet, die über einen kleinen Kuststofffaden mit dem motorischen Antrieb im Innern verbunden sind.
Diese müssen vor der ersten Inbetriebnahme aus ihrer Tansportstellung gelöst werden, sonst kommt es zu Problemen.
Details
Wie im Großbetrieb auch, werden die Modelle mit passenden Dach-Stromabnehmern ausgestattet. Dieser ist eine Nachbildung des originalen Typs - SBS54. Die Stromabnehmer sind mit Doppelschleifleisten versehen.
Bei älteren Modellen ist der DSA in geschwärztem bzw. silbrigem Metall. Die neueren Varianten sind in rot.
Montage
Die Montage der Dachstromabnehmer erfolgt bei den Einheitslok immer nach ähnlichem Schema.
Die DSAs sind mittels einer Schraube zentral auf dem Dach fixiert, Für die notwendigen Anpassungen an den Montageuntergrund sorgt die Trägerisolation.
Sonstige Aufbauten
Das Dach der Einheits-Lokomotiven war teils recht unterschiedlich. War es anfangs bei den e41er- Loks noch relativ einfach - also ohne prägende Aufbauten - gehalten, wurde das Dach bei den späteren Variante durch allerlei Lüftungshauben genutzt.
Natürlich mussten auch
- Stromabnehmer Senker
- Funkantennen, Pfeifen
- Isolatoren
- der Hauptschalter
- Verbindungsleitungen
- Laufbretter
untergebracht werden.
Links
Derzeit liegen (noch) keine Daten vor -
Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
einfach an meine - im Impressum hinterlegte - eMail-Adresse.
Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.
In-/Outside
Outside
Bild-Dateiverzeichnis: images/content/stories/firmen/maerklin/BR_E41/39417/outside/ zu Artikel: (39417) existiert (noch) nicht!
Inside
Bild-Dateiverzeichnis: images/content/stories/firmen/maerklin/BR_E41/39417/inside/ zu Artikel: (39417) existiert (noch) nicht!
Probleme
Für dieses Modell sind derzeit keine Probleme bekannt.
Tuning-[
/]
Derzeit liegen (noch) keine Daten vor -
Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
einfach an meine - im Impressum hinterlegte - eMail-Adresse.
Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.
{-/accordions-art-2666-tun} Deprecated: stristr(): Passing null to parameter #1 ($haystack) of type string is deprecated in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/1884337_d5a252f180ce55c2f20504bd8fd1c0c2 on line 14Video/s
Derzeit liegen (noch) keine Daten vor -
Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
einfach an meine - im Impressum hinterlegte - eMail-Adresse.
Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.
{-tab-art-915 url="https://google.com" title="https://google.com"}
