• hohe Durchzugskräfte,
• geringe Stromaufnahme
• sehr gute Regelung
• sehr gute Langsamfahreigenschften.

---

Alledings benötigte der Motor eine spezielle Steuer-Elektronik, die zusätzliche Kosten und einen weiteren Platzbedarf in der Lokomotive hatte.

Deprecated: stristr(): Passing null to parameter #1 ($haystack) of type string is deprecated in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/1122273_126d99024f3b9fd4c8b7e2b05e5bcd96 on line 14

Deprecated: stristr(): Passing null to parameter #1 ($haystack) of type string is deprecated in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/1122273_a5eacba2e9e4b39c4b485c0447cfd16e on line 14 Im Jahre 2000 begann Märklin damit einen Teil seiner Lokomotiven mit einem neuen Antriebssystem auszustatten. Dieses sollte den Lokomotiven - bis dahin - unerreichte Fahreigenschaften verleihen.

Diese Motore besitzen eine hohe Langzeitstabilität, Laufruhe und geringe Abmessungen bei gleichzeitig hohem Drehmoment.

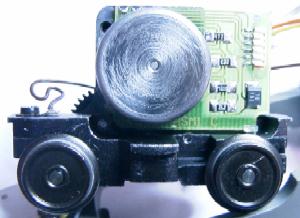

Bei Märklin wurde dieser Motor als Kompakt-Sinus/KS ab ca. Mitte 2005 eingebaut. Dieser Antrieb basiert auf der Basis eines Drehfeldmotors. Der Betrieb kann aber nur mit Hilfe einer zusätzlichen Steuer-Elektronik - die das Drehfeld durch elektronische Kommutierung erzeugt - erfolgen.

---

Das Antriebssystem hatte alledings den Nachteil der Spannungsabhängigkeit, wenn im gleichen Stromkreis z.B. größere Lasten wie: Signale, Weichen, etc. geschaltet wurden. Die Regelung erzeugt durch den damit verbunden Spannungseinbruch eine deutliche Geschwindigkeitsänderung mit nachfolgendem Wiederanlaufen. Deprecated: stristr(): Passing null to parameter #1 ($haystack) of type string is deprecated in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/1122273_7c61ef2d8979731c48a9dcf95c740756 on line 14

Die Regelung des Motors wird komplett von der Elektronik des CSinx-Antriebs übernommen.

Dazu wird die Gegen-EMK - also die Spannung die der sich drehende Motor zurückgibt, wenn er einen kurzen Moment nicht angetrieben wird (Generator) -  ausgewertet und - die Drehzahl entsprechend der Sollvorgabe - ggf. nachgeregelt.

Eine Beeinflussung  durch CVs ist bei diesem Antriebstyp nicht möglich. Die Motorregelung muss im steuernden Decoder sogar abgeschaltet werden.

Deprecated: stristr(): Passing null to parameter #1 ($haystack) of type string is deprecated in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/1122273_82a3596fa8a28d74e7b9e94fecc7b9f6 on line 14 Im Jahre 1999 stellte Märklin ein neues Antriebskonzept für seine damaligen Lokomotiven vor. Dieses wurde als C-Sinus-Antrieb bezeichnet. In den Folgejahren, wurde das System mehrfach - teils verschlimmbessert (Kompakt-Sinus[KDS/CSin2], später dann wirklich verbessert [SoftDrive Sinus [SDS]. Leider hat es sich aber nicht lange gehalten. Nach 10 Jahren war dann Schluss damit.

Hier gibt es meine Doku als  dazu.

Hier im 3Rail-wiki findet man noch etwas dazu. Deprecated: stristr(): Passing null to parameter #1 ($haystack) of type string is deprecated in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/1122273_69b285ca7fd00ac495256f0efcf1ae93 on line 14

Deprecated: stristr(): Passing null to parameter #1 ($haystack) of type string is deprecated in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/1122273_27b3aafcb3dc4b514d2c8e90ab38aaf2 on line 14

Mot-Variable (csin1) nicht belegt/auswertbar oder ungültig !

für csin1Der C-Sinus Antrieb wurde in ein damals märklin-übliches DCM-Drehgestellt eingebaut.

---

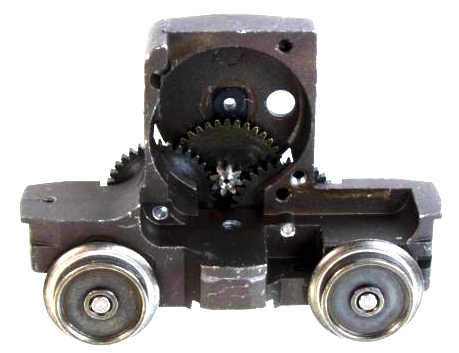

Die Befestigungspositionen sind allerdings konstruktionsbedingt nicht gleich dem Standard-DCM-Drehgestellt, so dass der Einbau des C-Sinus-Motors nur in dem dafür geeigneten Drehgestell möglich ist.

Deprecated: stristr(): Passing null to parameter #1 ($haystack) of type string is deprecated in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/1122273_22ed7d851fd7581ffd322ee9a928d1c7 on line 14

Wegen des Fehlens eines Kommutators - die Umpolung des Feldes geschieht hier elektronisch - entsteht bei der Drehung kein Funkenfeuer. Damit fehlt die Störquelle . Eine klassische Entstörung ist somit hinfällig.

Diese Motore besitzen eine hohe Langzeitstabilität, Laufruhe und geringe Abmessungen bei gleichzeitig hohem Drehmoment.

Aufgrund seiner kompakten Abmessungen, ist der Motor auch dazu geeignet, im Kesselgehäuse vor H0-Dampflokomotiven verbaut zu werden.

Bei Märklin wurde dieser Antrieb[CSin3] als verbesserte Version des Vorgängers (Kompakt-Sinus/KS) ab ca. Mitte 2007 eingebaut. Dieser Antrieb basiert - wie auch der KS - auf der Basis eines Drehfeldmotors, aber die Regelungselektronik wurde deutlich verbessert, um die vom Kompakt-Sinus Antrieb bekannten Nachteile der Spannungsabhängigkeit der Regelung zu kompensieren.

---

Allgemeine Doku zum C-Sinus Motor [PDF]

Der Triebzug wurde  el. Kupplungen ausgestattet. Die Ausrüstung besteht aus verschiedenen Elementen wie:

• 2-pol. Kupplungs-Deichsel  [Buchse/Stecker] als stromführende Verbindungen zu den Wagen. Für die Funktionen
• Wagenbeleuchtung
• Schleiferumschaltung

In diesem Triebzug werden die folgenden Komponenten verwendet

• Kupplungsdeichseln  [E395640 / E395660]

  An den Lok-/Wagen-enden befinden sich beidseitig je eine 2.pol. el. leitendede Kupplungsdeichsel, die - nach der NEM-Spezifikation - in einer Kullisse geführt wird.

  Die Kupplungen sind als Steck- bzw. Buchsen-Variaten ausgeführt.

Die Kupplung wird am Ende des Fahrwerk-/Wagenbodens eingebaut. Sie ist in einer Kullisse geführt und hält somit in Kurven die beiden Teile im festen Abstand zueinander zusammen.,

Eine kleine Feder bildet die Gegenkraft und unterstützt die offene Kupplung dabei, wieder in die Mittelposition zurückzukehren.

• Triebzüge: 2986, 3370, 3770, 3750, 33701, 39710, 39711
• Zwischenwagen: ?

Hier der Link zu einem Bericht im Stummi-Forum (leider ohne Bilder), in dem ein Umbau eines ICE1 beschrieben wird.

Hier ist ein normaler Märklin Lokschleifer [7164] angebracht. Der Schleifer besitzt in der Mitte ein Loch für Durchsteckung des Schraubendrehers bei der Montage. Dieses Loch produziert aber auch im Fahrbetrieb ein ggf. wahrnehmbares Schleifgeräusch.

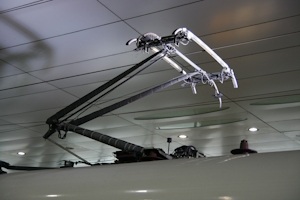

Der für die ICE-1-Züge von Dornier entwickelte Stromabnehmer vom Typ DSA 350 SEK galt zur Einführung der ICE-Züge als (mit rund 100 kg) besonders leicht und resonanzarm.

Im Gegensatz zum InterCityExperimental, wurde bei den ICE-1-Serienzügen auf eine durchgehende Hochspannungsdachleitung verzichtet.

Im Fahrbetrieb sind daher in der Regel die Stromabnehmer beider Triebköpfen angelegt.

---

(cr) Wikipedia

Der Zug ist mit einer erweiterten Schleiferumschaltung [SLU] ausgestattet. Damit erreicht man

• zum einen ein punktgenaues Anhalten vor Signalen in beiden Richtungen.
• und zum anderen eine vom Schleifer unabhängige Stromversorgung der Innenbeleuchtung des Zuges

Technisch werden die Schleifer der Triebköpfe wechselseitig über eine Leitung geschaltet, die durch den ganzen Zug  geführt wird.  Die Umschaltung erfolgt über den Fahrt-Richtungswechsel. Die Innenbeleuchtung wird über eine eigene, ebenfalls durchgängige Verbindung realisiert.

Technisch wird die Durchleitung über el. leitende Kupplungen zwischen den Triebköpfen und Wagen realisiert. Dazu erfolgt über eine 1-pol. Verbindung der abgesetzte Schleifer mit der Steuerung der SLU, die dann vom eigebauten Decoder bzw. dessen ext. Beschaltung übernommen wird..

---

Wird der Zugverband getrennt, während die Stromaufnahme gerade über den Steuerwagenschleifer erfolgt, kann die Lok nicht mehr alleine genutzt werden, da ihr eigener Schleifer ja gerade abgeschaltet ist. In diesem Fall ist der meistens vorhandene Jumper zur Abschaltung der Schleiferumschaltung entsprechend zu setzen. Näheres dazu findet man in der Betriebsdokumentatiuon.
