Gegen Ende der 1980er Jahre präsentierte Märklin ein - für damalige Verhältnisse - neues Antriebskonzept. Erstmals stellten die Göppinger einen Lokomotiv-Antrieb vor, der im damaligen - noch analogen System - mit erstaunlichen Merkmalen aufwartete:
Überblick
Gegen Ende der 80er Jahre präsentierte Märklin ein für damalige Verhältnisse neues Antriebskonzept. Erstmals stellten die Göppinger einen Lokomotiv-Antrieb vor, der im damaligen - noch analogen System - mit erstaunlichen Merkmalen aufwartete:
- elektronische Fahrtrichtungsumschaltung (ohne Bocksprung)
- Massenträgheitssimulation durch einstellbare Anfahrts-/Bremsverzögerung [ABV]
- einstellbare Höchstgeschwindigkeit
- geregelter, 5-poliger Motor
Der Antrieb brachte eine bis dahin unerreichte Fahrkultur auf die Märklin-Gleise. Analogbahner schwören noch heute auf diese Lokomotiven.
Diese Antriebssysteme wurde in Lokomotiven mit dem 35er Nummernkreis eingebaut.
Platinen
Allgemeines

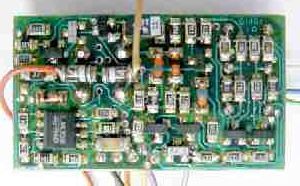

Platine
Anschlüsse
Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
einfach an meine - im Impressum hinterlegte - eMail-Adresse.
Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.
Montage
Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
einfach an meine - im Impressum hinterlegte - eMail-Adresse.
Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.
Umbausatz 7180
Für die Umrüstung älterer Lokomotiven wurde ein Umrüstsatz 7180 angeboten. Dieser enthielt alle für die Umrüstung benötigten Komponenten.

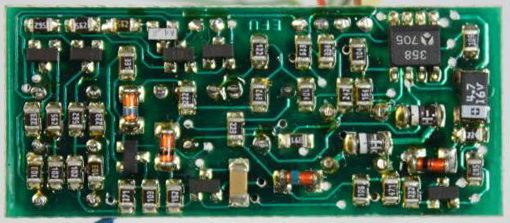

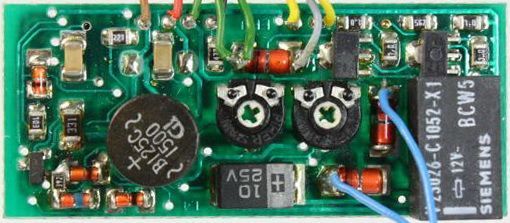

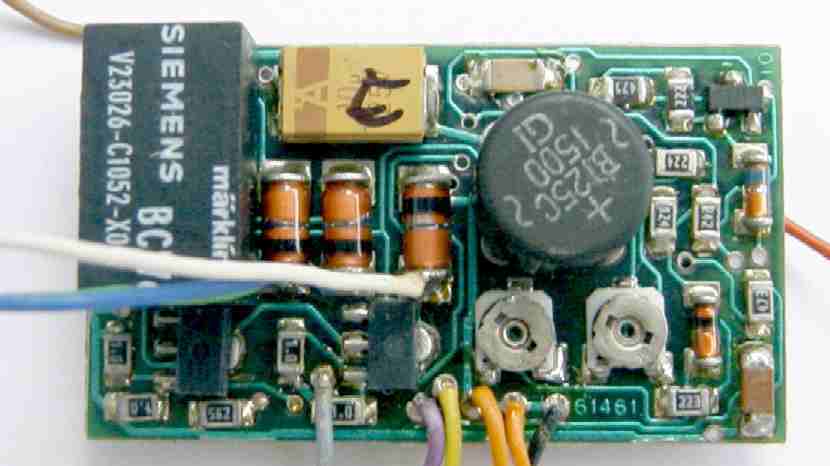

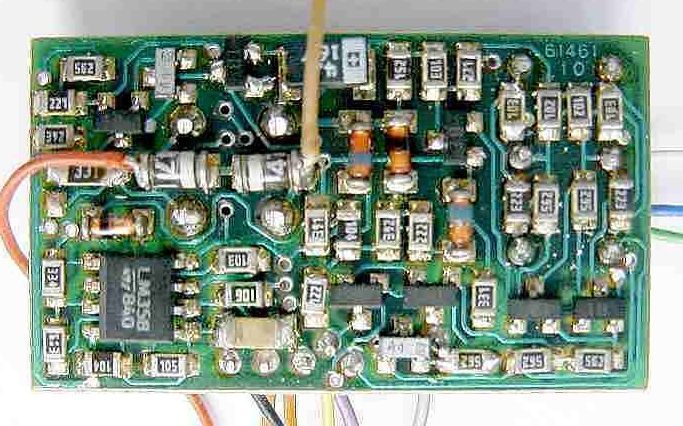

Platine

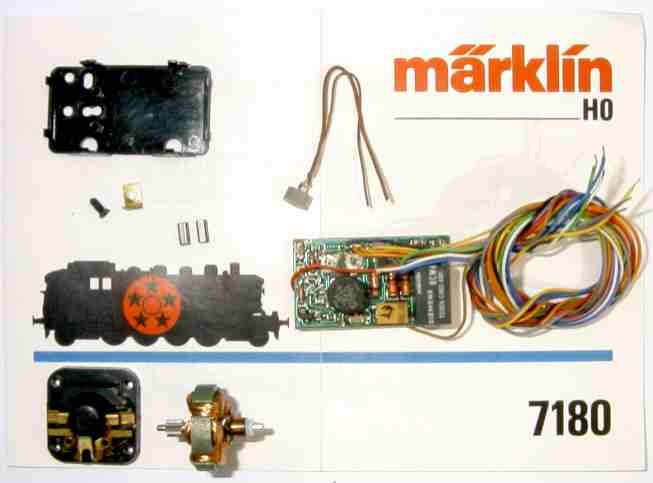

Umbausatz

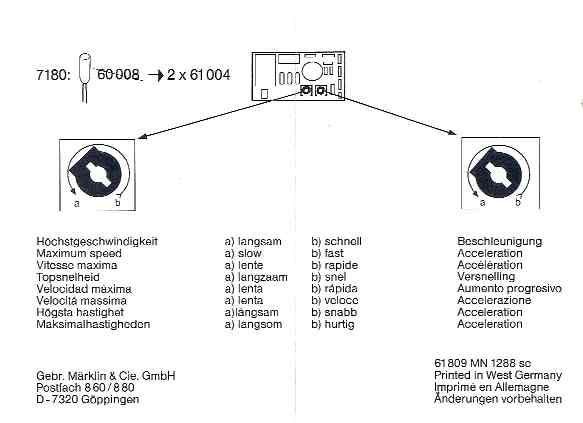

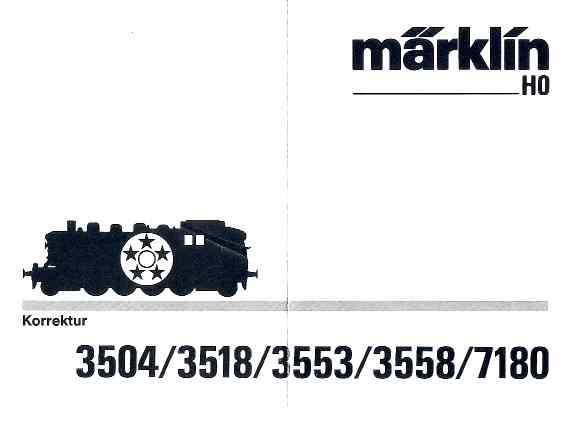

Anschlusspläne
Die Lampen müssen mit den beiliegenden Lampenfassungen unbedingt isoliert verdrahtet werden.
Es darf keine Lampen-Verbindung zur Gehäuse-Massebestehen, da sonst der Steuerbaustein zerstört wird.
| Märklin Umbausatz 7180Anschlusspläne | |||||||
|
|
|
||||||

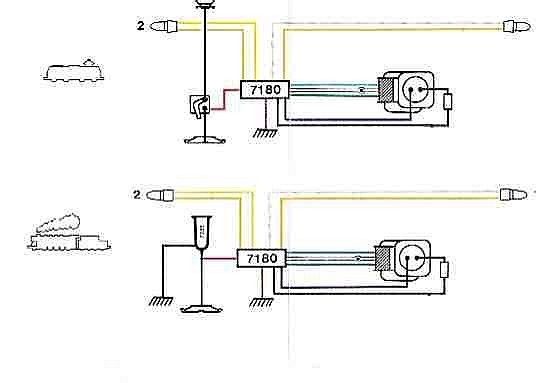

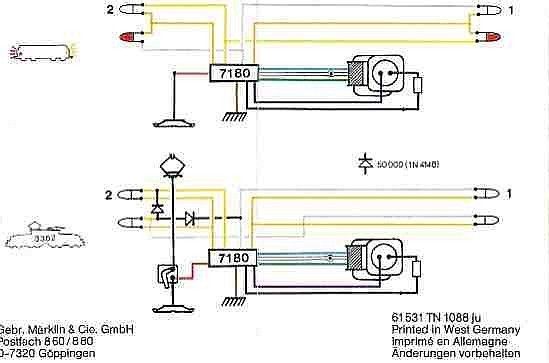

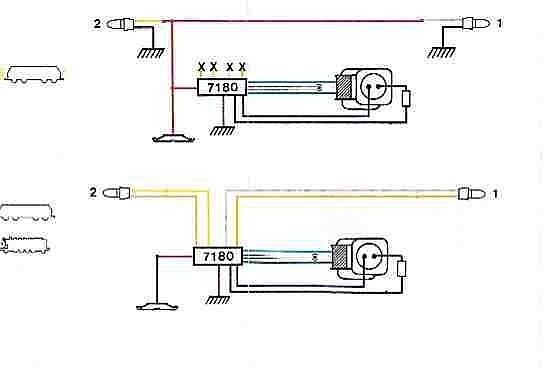

Beispielhafte Verdrahtungs- und Schaltpläne
Diese Umschaltelektronik ist zwar für isolierte Beleuchtungen vorgesehen, es funktioniert allerdings auch "normal". Allerdings lässt sich bei nicht isolierten Lampen leider die 24V Umschaltspannung nicht vermeiden, während sie beim Anschluss an die beiden orange Kabel unterdrückt wird; d.h. die Lampen leuchten dann nur beim Aufdrehen des Fahrreglers.Der Anschluss ist ganz normal (wie folgt):
- - braunes Kabel (Masse)
- - rotes Kabel (Fahrstrom)
- - grünes Kabel Motor)
- - blaues Kabel Motor)
- - schwarzes Kabel (Motor - über Entstördrossel)
- - graues Kabel (Stirnbeleuchtung)
- - gelbes Kabel (Schlussbeleuchtung)
- - orange Kabel ("Lampenrückleiter"); diese werden bei nicht isolierten Lampen (also auch Schibu) nicht benötigt und dürfen auch keinesfalls Verbindung mit Masse bekommen!
