BR 45 der DB | mfx-Varianten: AUX-Ausgänge erweitern

Auf der Unterseite der Platine sind freie Löt-PADs zu erkennen. Diese gehören zu zwei Verstärker-Stufen die für die in vielen ESU-basierenden mfx-Digital-Decodern für die Verstärkung der Ausgänge AUX3 und AUX4 benötigt werden. Da diese Decoder-Ausgänge nur einen Logik-Pegel [+5V/5mA_max] liefern, können größere Verbraucher dort sonst nicht direkt angeschlossen werden.

Auf der Unterseite der Platine sind freie Löt-PADs zu erkennen. Diese gehören zu zwei Verstärker-Stufen die für die in vielen ESU-basierenden mfx-Digital-Decodern für die Verstärkung der Ausgänge AUX3 und AUX4 benötigt werden. Da diese Decoder-Ausgänge nur einen Logik-Pegel [+5V/5mA_max] liefern, können größere Verbraucher dort sonst nicht direkt angeschlossen werden.

Vorklärung:

Etwas Erfreuliches für die Besitzer einer Lokomotive mit einem Märklin-Decoder auf mSD-Basis.

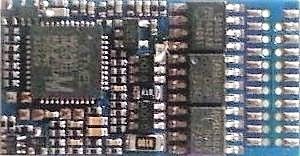

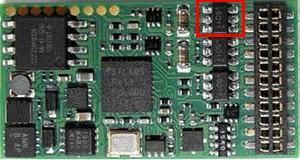

Wenn ihr Decoder so wie nebenstehend aussieht, dann brauchen sie keine AUX-Hardware-Erweiterungen zu machen.Wichtig dabei ist die Exsistenz des rot markierten Bauteils.Diese Decoder haben bereits 4 verstärkte Funktionsausgänge (AUX 1-4), die entsprechend genutzt werden können. Erkennbar ist das an dem bestückten Verstärker-IC oben links an der Buchsenleiste.

Es genügt dann den Ausgang AUX3 oder AUX4 per Funktion-Mapping zu konfigurieren und am zugehörigen Platinen-PAD die Funktion per Kabel abzunehmen. Es können so ohne großen Aufwand bis zu zwei weitere Funktionsausgänge geschaffen werden.

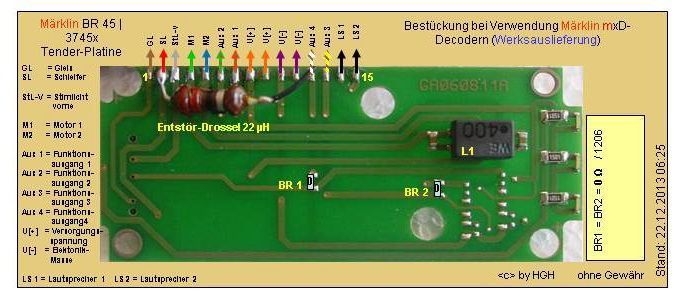

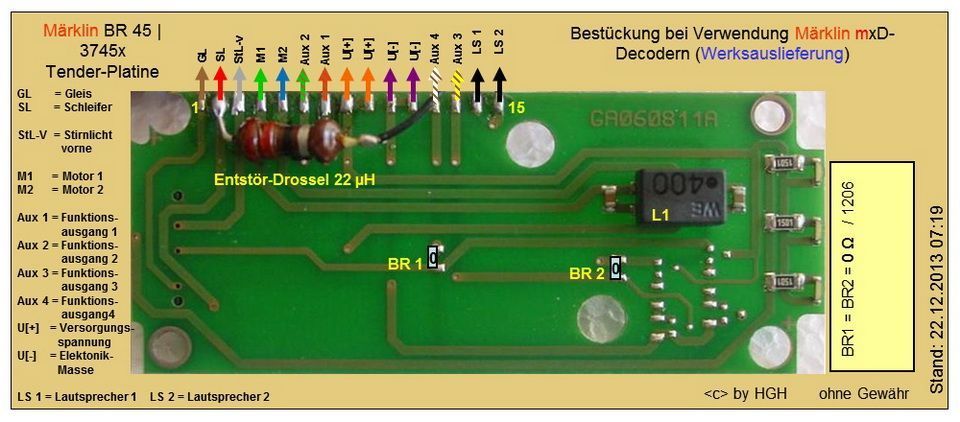

Dieses Bild zeigt das Aussehen ihrer Tenderplatine. Wichtig dabei sind die beiden Bückenwiderstände (BR1 und BR2). Dabei handelt es sich um 0-Ohm Widerstände, die die PINs der mtc-Schnittstelle direkt mit den Anschluß-PADs für AUx3/AUx4 verbinden.

Alle Anderen müssen ihren verbauten Decoder genauer ansehen.

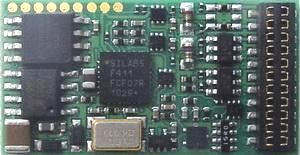

Sieht ihr Decoder so aus, wie es die nebenstehenden Bilder zeigen, dann können sie die Platine mit dem Bauteile-Nachrüst-Pack BUP-BR45 erweitern um mehr aktive Funktionsausgänge zu bekommen.

Beachten sie beim rechten Bild [Märklin mSD-Spezial] das Fehlen des Verstärker-Bausteins oben links an der Buchsenleiste. Links ist ein ESU-Decoder Sound-Decoder abgebildet.

Durchführung des Upgrades

Das ist im Grunde genommen sehr einfach. Mit dem BUP erhalten sie alle notwendigen Bauteile, die sie "nur" noch auflöten müssen.

Es muss allerdings gesagt werden, dass es sich um SMD-Bauteile handelt, die man direkt - also ohne Anschlußdrähte - auf die vorgesehenen Lötstelle(PADs) verlötet. Die Teile sind naturgemäß recht klein, aber doch noch handhabbar. Es schadet allerdings nicht, wenn man eine Lupe oder ähnl. zu Hand hat.

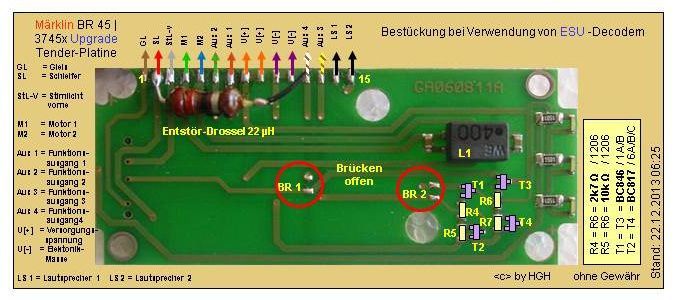

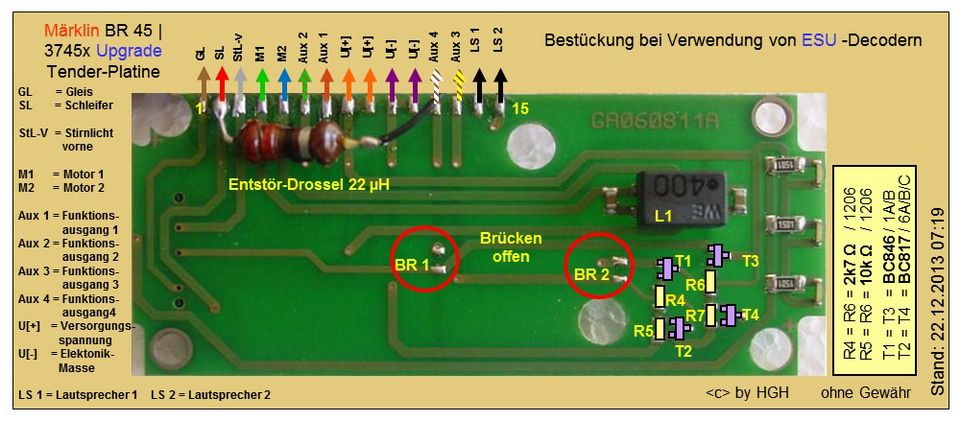

Das folgende Bild zeigt die Positionen und Werte der Bauteile, die zusätzlich aufzulöten sind.

Leider sind die Löt-PADs für die Transistoren etwas kleiner als die PIN-Abstände an den Transistoren. Wenn man diese aber vorsichtig sauber ausrichtet, sollte es mit dem Verlöten klappen. Auf dem Bild oben hat sich übrigens ein Fehler eingeschlichen. Falsch ist:   R5=R6= ...   Richtig muss es heissen:  R5=R7= ...

Am besten heftet man den Transistor zuerst an der Seite mit dem einen Pin vorsichtig an, richtet ihn dann aus und verlötet dann die beiden anderen PINs:

Wichtig ist auch, dass die Brücken BR1 und BR2 entfernt werden.

Funktion-Mapping anpassen

Nach dem die Bauteile aufgelötet wurden, muss noch das Funktion-Mapping des Decoder angepasst werden. Damit werden den neuen Ausgängen dann Funktionstasten und ggf. Effekte zugeordnet.

Mögliche Funktionserweiterungen für die neuen Ausgänge wäre z.B.

Aux3 = Führerstandsbeleuchtung und AUX4 = Telexkupplung am Tender.
