Tuning des 60760 Decoders

Auch der Decoder 60760 besitzt seinen kleinen Geheimnisse. Märklin lässt die Käufer jedoch im Unklaren, sprich - man hält sich bedeckt. Nur wer sich die Decoder einmal etwas genauer ansieht, erkennt die Potentiale.

Auch der Decoder 60760 besitzt seinen kleinen Geheimnisse. Märklin lässt die Käufer jedoch im Unklaren, sprich - man hält sich bedeckt. Nur wer sich die Decoder einmal etwas genauer ansieht, erkennt die Potentiale.

Die Decoderfunktionalität aus dem Umbauset 60760 kann durchaus noch gesteigert werden. Dazu kann z.B.

• die Funktionen F3 und F1 gewonnen
• das Fahrverhalten verbessert

werden.

Funktion F3 gewinnen

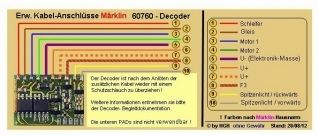

Diese Maßnahme ist sehr einfach. Dazu wird nur der Schrumpfschlauch vom Decoder entfernt und an dem bereits vorgesehenen Decoder-Löt-PAD ein Kabel [8] angelötet.

Die im Bild noch zusätzlichen Kabel [5] und [7] werden nur benötigt, wenn zusätzliche

Komponenten, wie:

• ein Soundmodul und/oder
• ein Rauchsatzbooster und/oder
• TELEX-Kupplungen

geschaltet werden sollen.

Funktion F1 gewinnen

Durch Einbau einer kleinen Verstärker-Platine LP-07-TTL kann man die Funktion im Sinne eines Decoder-Standard-Ausgangs nutzbar machen.

Downloads

Wenn sie sich anmelden / registrieren, können sie den vollen Umfang dieser Web-Seite mit weiteren Detail-Informationen ansehen. If you login / register , you will have a total look to this website with even more detail information. {reg R} Schaltplan {phocadownload view=file|id=16|text=Schaltplan Märklin Decoder 60760|target=s} Tunig {phocadownload view=file|id=41|text=Tuning Märklin Decoder 60760|target=s} {/reg}

Einen Pufferspeicher anbauen

Um den Decoder gegen kleiner Unterbrechungen unempfindlicher zu machen, kann noch eine Decoder-Pufferung mittels eines Puffer-Speichers vorgenommen werden.
