BR 01, 03.10, 39 | Tenderplatine

Details: Geschrieben von: Hans-Günter Heiserholt [Super-User]; Kategorie: Uncategorised; Veröffentlicht: 24. Juni 2010; Erstellt: 24. Juni 2010; Zuletzt aktualisiert: 22. Februar 2026; Zugriffe: 1321

Platine für Schlepptender-Dampfloks mit Einheitskastentender der BR 01, 03.10, 39 DRG / DB

39010 k-200

Die Platine wird im Tender bei den neuen Modellen der Dampflokomotiven der BR 01 bzw. 03.10 verwendet.

Platinen

Decoderträger

BR 01, 39 / SDS

Diese Platinenvariante ist mit gelben SMD-LEDs unbd dazu paassenden SMD-Widerständen [1k8] für das Tender-Schlusslicht bestückt.

{ article 747}

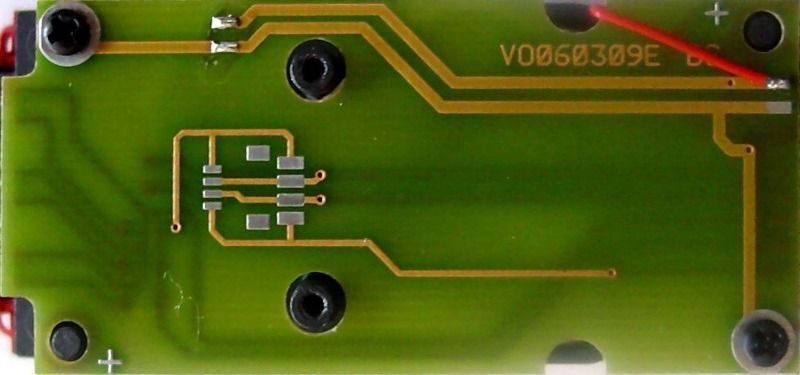

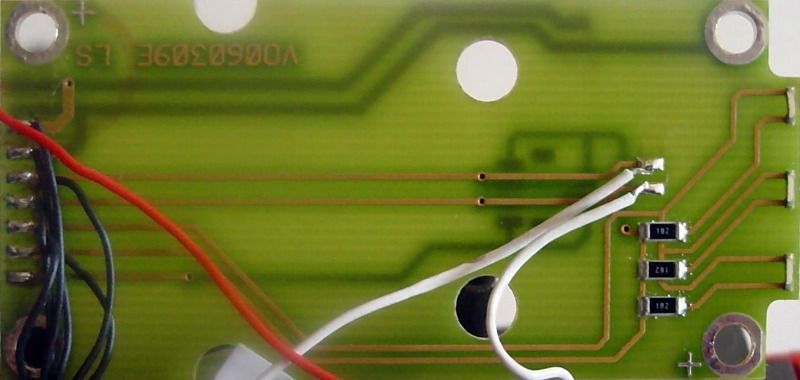

Märklin /Trix Tender-Platine | BR 01/39-[39050] mit SDS-Antrieb / Variante 1^*


Oberseite	Unterseite

* Variante 1 (VO060309E) wurde je nach Modell mit gelben / warmweissen LEDs bestückt.

BR 03.10 / GLA

Diese Platinenvariante ist mit warm-weißen SMD-LEDs und dazu paassenden SMD-Widerständen [10k] für das Tender-Schlusslicht bestückt.

{ article 1581}

Märklin /Trix Tender-Platine | BR 03.10 mit GLA-Antrieb / Variante 2


Oberseite	Unterseite

Gegenüber der Variante 1 (VO060309E) wurden einige kleinere Layout-Änderungen vorgenommen.

Link zur Kesselplatine

zur Kesselplatine

Stirnbeleuchtung

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

ihre Informationen
Bilder des Modells
Bilder des Decoders
etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

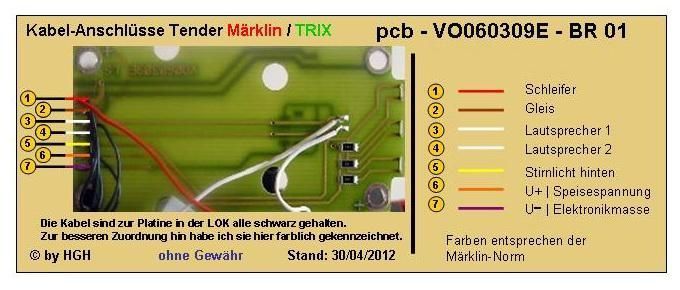

Anschluß-/Bestückungs-/Schaltplan

Wenn sie sich anmelden / registrieren, können sie den vollen Umfang dieser Web-Seite mit weiteren Detail-Informationen ansehen.

If you login / register , you will have a total look to this website with even more detail information.

Diese Informationen können nur registrierte Benutzer sehen.

Montage

Das Tendergewicht hat in der Märklin-Ersatzteilzeichnung zur 3901x leider keine angegebene ET#.

Zur Platinenmontage werden lediglich

2 Schrauben: ET#: E786750

benötigt.Zusätzliche Teile

Bezeichnung	ET#
Lautsprecher:	120174
Haltebügel:	154005

- Tenderabbildung fehlt -
