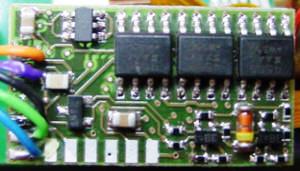

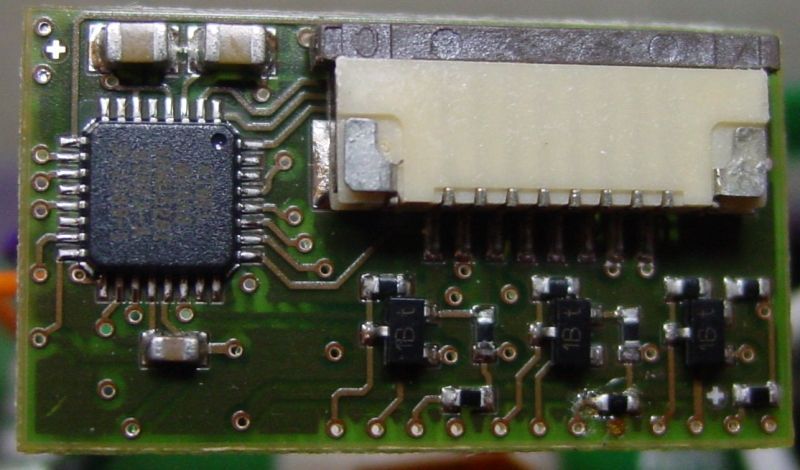

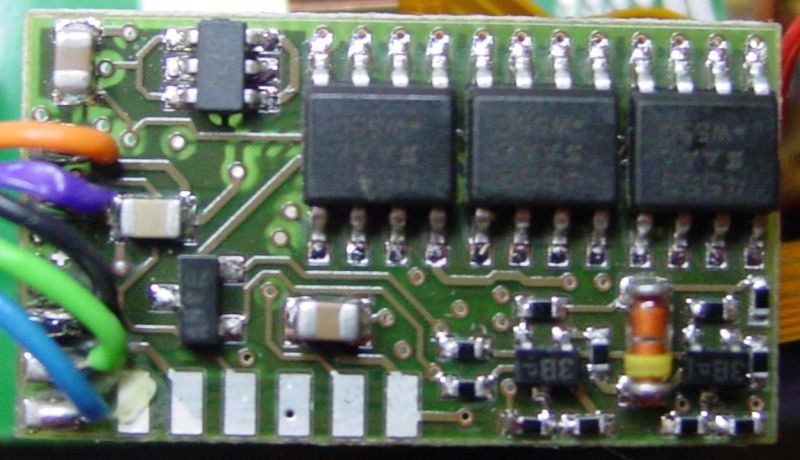

Treiberplatine: CSin2 - Kompakt Sinus

2005 bescherte Märklin im Insider-Modell 2005 [26610] des "Henschel-Wegmann-Zuges" einen veränderten Antrieb auf Sinus-Basis, den man als "Kompakt-Sinus / KS (CSin2)" bezeichnete. Dieser basierte auf einem neuen, deutlich kleineren Motor, der nun so klein war, dass er auch in die Kessel von H0-Dampfloks eingebaut werden konnte.Auch dieser Motor benötigt natürlich eine Ansteuerelektronik, für die eine Zusatzplatine eingebaut wurde. Diese übernimmt die gesamte Ansteuerung des zugehörigen Motors. Sie erzeugt aus dem Motorsignal des vorgeschalteten Digitaldecoders entsprechende zeitversetzte Signale, die im Motor selbst ein digital erzeugtes "Drehfeld" hervorrufen. Zusätzlich übernimmt sie auch die komplette Motor-Regelung.

Damit das richtig funktioniert, muss aber die ggf. im Decoder vorhandene Regelung komplett abgeschaltet werden.

Aber dieses Konzept erwies sich als nicht wirklich durchdacht - die Modelle wiesen eine starke Abhängigkeit von der Höhe der Gleisspannung auf, was zu einem teils starken Ruckeln führte, wenn es im Fahrstromkreis zu kurzen Spannungseinbrüchen kam. Diese können hervorgerufen werden, wenn dort z.B. aus den Fahrstromkries gespeiste Weichen geschaltet werden oder Lokomotiven mit hohem Anfahrtstrom in Bewegung gebracht werden, um nur einige Beispiele zu benennen. Märklin erkannte das und bot bereits in Folgejahr eine neue Lösung an. Für die ausgelieferten Modelle mit KS(CSin2)-Antrieb, wurde ein kostenfreies Ümrüstangebot auf CSin3-Antriebe angeboten.

Kompakt-Sinus Antrieb / KS - Probleme

Hintergrund

Lokomotiven mit dem Kompakt-Sinus Antrieb (auch CSin2) wurden in der Zeit von 2005-04/2007 hergestellt. Sie leiden fast immer unter einer starken Abhängigkeit der Fahreigenschaften von der Höhe der digitalen Gleisspannung.

Ursachen

• Beim Wechsel der Lok in einen anderen Boosterkreis wenn in Zielkreis andere Belastungsverhältnisse herrschen als im Quellkreis.
• Wenn im gleichen Versorgungsbereich z.B. andere Fahrzeuge gerade anfahren.
• Beim Schalten von Weichen, die über den Digital-Strom versorgt werden.
• etc.

Auswirkung

In allen Fällen ist die Ursache die, dass die Gleisspannung durch andere, zusätzliche Belastungen etwas schwankt. Diese Gleisspannungseinbrüche werden durch die Regelung des KS-Antriebes nur unzureichend ausgeglichen, was zu einem - teils mehr oder weniger starken -  Ruckeln der fahrenden CSin2-Lok führt.

Lösungen

• Kulanz₁

  Märklin bot betroffenen Kunden eine kostenfreie Umrüstung der alten KS-Antriebe im Werk an. Als Anprechpartner dazu wurden die Händler verpflichtet.

• Technik

  Bei der Umrüstung wird die alte Steuerplatine durch die neue Platine für den SDS-Antrieb getauscht. Ein Austausch des Motors selbst ist nur vereinzelt notwendig. Danach besitzt die Lokomotive den techn. Stand der Modelle, die mit einem CSin3-Antrieb ausgerüstet sind.

(1)

Die Aktion wurde nicht öffentlich gemacht, aber über viele Jahre aufrecht erhalten. Ob sie immernoch läuft, sollte ein Anruf beim Märklin-Service klären.

Sicherheitshalber sollten sie in ihrem Modell aber nachsehen, ob nicht doch schon eine CSin3- Treiberplatine eingebaut ist. Die Modelle wurden auch teils bereits werksseitig ab 2006 mit dem SDS-Motor ausgeliefert.

Man erkennt den SDS-Antrieb an einem Aufkleber auf der Lokomotiv-Verpackung und auf der Platine, auf dem u.a. der Märklin interne Schriftzug csin3 - anfangs mit einer 4-stelligen Nummer (csin3-nnnn) und später dann mit einer 6-stelligen ET# (z.B. csin3104673) - zu finden ist. Die Nummern stehen wohl für den Software-Stand in der Treiberplatine an. Dieser ist wahrscheinlich auch abhängig vom Modell.

... hier die Liste der damals betroffenen Modelle:
