37040 | BR 50.40 der DB - Franco Crosti

Details: Geschrieben von: HGH; Kategorie: Uncategorised; Veröffentlicht: 22. November 2016; Erstellt: 22. November 2016; Zuletzt aktualisiert: 01. September 2023; Zugriffe: 1687

Märklin []

#

Märklin []

|techn. Übersicht"|zur Lokomotive derBR50.40 der DB [BR50.40xx]|37040"}

Modell ...

{/tabs-ex title="Vorbild"}

Güterzug-Dampflokomotive Baureihe 50.40 der Deutschen Bundesbahn (DB)

in Ursprungs-Ausführung als Baureihe 50.40 der Epoche III.
Umbauversion mit Neubau-Hochleistungskessel und Franco-Crosti-Rauchgasvorwärmer, Witte-Windleitbleche, DB-Reflexglaslampen,
auf dem Umlauf stehend angeordnete Sandkästen,
seitlich angesetzter Schornstein
umgebauter Schlepptender 2´2´T 26 mit Kohlenkasten-Abdeckklappen.
Betriebsnummer 50.4005.
Betriebszustand um 1963.

Modell

Märklin Insider/MHI Modell in schwarz/roter Farbgebung:

Komplette Neuentwicklung.
Lokomotive und Tender weitgehend aus Metall.
Besonders filigrane Metallkonstruktion.
Geregelter Hochleistungsantrieb - Basis: Glockenanker - mit Schwungmasse im Kessel.
Mit Franco-Crosti Vorwärmerkessel unter dem normalen Langkessel.
5 Achsen angetrieben - Haftreifen.
Fahrtrichtungsabhängig wechselndes Dreilicht-Spitzensignal und Rauchsatz konventionell in Betrieb, digital schaltbar.
Beleuchtung mit wartungsfreien warmweißen Leuchtdioden (LED).
Kurzkupplung mit Kinematik zwischen Lok und Tender..
An der Lok-Vorderseite und an der Tender-Rückseite kinematikgeführte Kurzkupplung mit NEM-Schacht..
Kohlenkasten-Abdeckklappen sind mechanisch zu öffnen und zu schließen..
Befahrbarer Mindestradius 360 mm..
Kolbenstangenschutzrohre liegen bei.
Länge über Puffer 26,4 cm
Tender in Umbauversion mit Kohlenkasten-Abdeckklappen.
Passende Güterwagen-Ergänzungen mit den Artikeln 46350, 46351 und 46982.

Highlights

Mit neuem Digital-Decoder mfx und umfangreichen Geräuschfunktionen.
Vielfältige Betriebs- und Soundfunktionen digital schaltbar.
Besonders filigrane Metallkonstruktion.
Hochleistungsantrieb mit Glockenanker im Kessel.
Ein Rauchsatz 7226 liegt serienmäßig bei, zum Einbau am normalen Schornstein.
Ohne eingebauten Rauchsatz kann bei Fahrten der Schornstein mit einem Deckel verschlossen werden.
Mit Franco-Crosti Vorwärmerkessel unter dem normalen Langkessel.
Tender in Umbauversion mit Kohlenkasten-Abdeckklappen.

vergl.Lokomotiven

BR 50.40	Märklin	Systems	GLA	mfx	37040	00000	37047.1 37047.2	00000	37049
BR 50.40	Trix	Digital		DC	22040

Links

zur -> Baureihen Gesamt-Übersicht

direkt

Dampf

Diesel2

Infos / Dokus in/aus der Märklin-Produkt-Datenbank 37040

Hinweis/e

Das Märklin-Modell ist mit

einer 21-pol. mtc-Schnittstelle,
einem mfx-Vollsound-Decoder
durchbrochener Barrenrahmen

ausgerüstet.

Technik

{ snippet alias="noData"}

Im Tender ist der Decoder, Lautsprecher, diverse Anschluss-PADs und das rückseitige Spitzenlicht untergebracht.

Ansicht


Oberseite	Unterseite

Anschluß-/Bestückungs-Schaltplan

Downloads

{-pub}{-article 301}[text]{/article}{/pub}{-reg R}

{-rem}{-phocadownload view=file|id=19|text=Schaltplan|target=s}{-phocadownload view=file|id=20|text=Bestückungsplan|target=s}

Schaltplan - Tenderplatine BR50neu;

[Märklin/Trix] - noch Dummy

Bestückungsplan - Tenderplatine BR50neu

[Märklin/Trix] - noch Dummy

{-/rem}{-/reg}

Montage

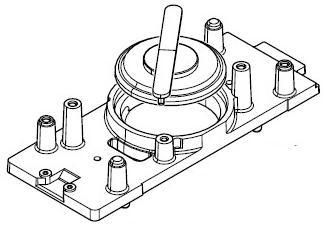

Das Tendergewicht hat in der Märklin-Ersatzteilzeichnung zur 37040 leider keine angegebene ET#.

	Zur Montage werden benötigt.< 2 Schrauben: ET#: E786750 Vorher ist der Lautsprecher einzusetzten - Membrane nach unten - und mit dem Klemmbügel zu fixieren. Bei Arbeiten am Tender müssen beim Zusammenbau unbedingt beide Massekabel (braun, hinter der Haupt-PAD-Reihe) wieder an die zugehörigen PADs angelötet werden um die Gleismasse zu gewährleisten.Die Tenderplatine selbst hat keinen eigenen Kontakt zur Gleismasse über die Platinen-Befestigung.
Abb. © by Märklin / TRIX

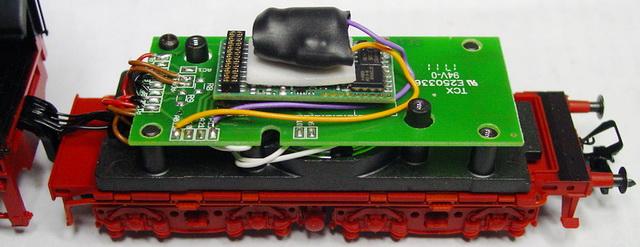

Diese Totalansicht zeigt die montierte Platine mit Lautsprecher, Decoder und Powerpack.
