Die Obere ist für Wagen mit 1. + 2. Kl Abteil [ABi], die Untere ist nur für die Wagen mit 2. Kl. Abteilen [Bi].

In den Kunststoffeinsätzen sind diverse Ausparungen und Durchbrüche, die bei der Montage der el. Beleuchtung benötigt werden. Die großen Aussparungen waren für die Montage der Innenbeleuchtung 7318 vorgesehen.

Markieren sie zuvor die Einbaulage, damit sie diese später wieder seitenrichtig aufsetzen können.

Arbeiten am Unterboden

Hier gibt es eine ganze Menge zu tun. Dazu zählt die "Elektrisierung der Kupplungen, die Masseführung, usw.

Die Kupplung wird elektrisch

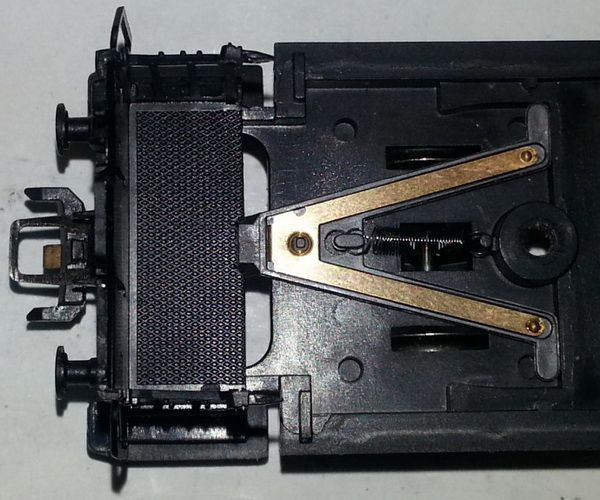

Zunächst wird beidseitig die Stromführungsfeder E395760 eingebaut. Dazu wird zunächst die Rückhaltefeder mit etwas Klebeband gesichert und dann kann die Feder mit dem gekröpften Blechstreifen in die Öffnung der Kupplungsdeichsel eingelegt werden.

Dann sollte die neue Kupplung 72020 eingesetzt werden. Diese fixiert dabei die Feder in der Deichsel.

Die Masseführung

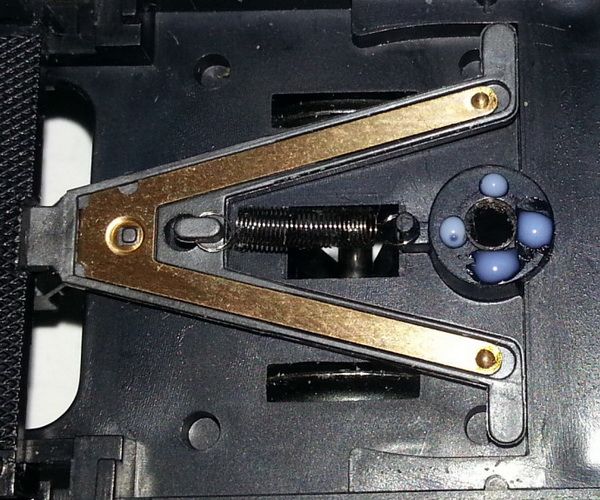

Da die Kupplung nur 1-pol. ist, muss die notwendige Rückführung des Beleuchtungsstroms - märklinüblich - über die Räder erfolgen. Dazu wird ein Achs-Masseschleiffeder E396100 benötigt., dessen Montage etwas "tricky" ist, wie wir noch sehen werden.

Da jeder Wagen eine eigene Masserückführung bekommt, ist es sinnvoll, diese so auszulegen, dass möglichst viele Masseabgänge vorhanden sind. Da wir ja zwei Achsen haben, kommt also auch an die zweite Achse ebenfalls ein Achs-Masseschleifer.

Somit haben wir 4 Masseabgänge je Wagen, was selbst dann reichen sollte, wenn eine ganze Achse im Fahrbetrieb kurzzeitig keinen Kontakt zur Gleismasse haben sollte.

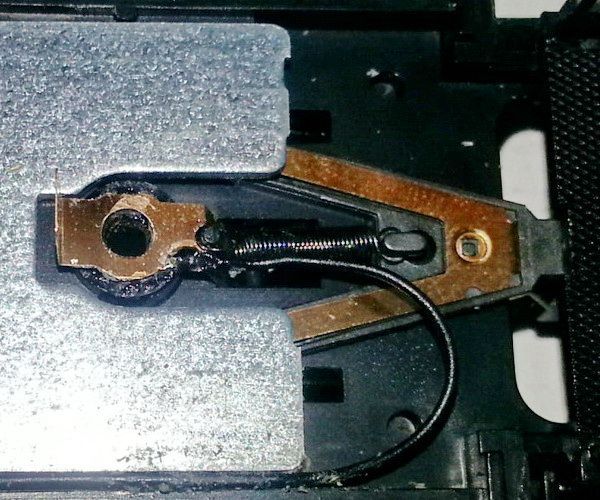

Um die Gleismassen gemeinsam zu nutzen, werden diese mittels einer Kabellitze miteinander vervunden. Das Kabel wird dazu beidseitig an der Massefeder vorsichtig angelötet und auf einer Seite im Wagenboden neben dem Beschwerungsblech verlegt.

Einbau der Platinen

Montage

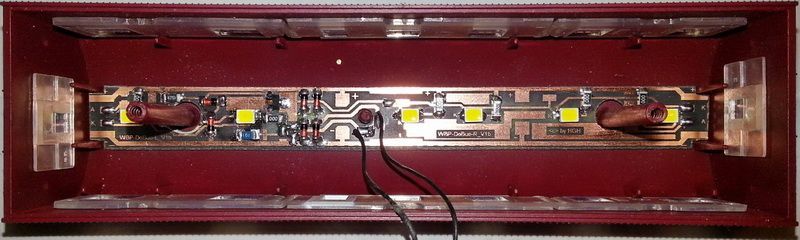

Die Platine ist mit 0,5 mm Stärke recht dünn und kann problemlos mit etwas doppelseitigem Schaumklebeband unter das Dach des Wagens geklebt werden. Durch die Bohrungen für die Befestigungsstege, ist der genaue Sitz bereits vorgegeben.

Durch diese Montage kommt die Platine deutlich höher zu sitzen als der normale Leuchtstab aus 7318. Das hat den Vorteil, dass eine gleichmäßigere Ausleuchtung entsteht. Durch die Verwendung der LEDs wird zusätzlich eine extrem niedrige Stromaufnahme erreicht, so dass eine kaum spürbare Erwärmung des Daches erfolgt.

Verdrahtung

Da die Platine nur zwei Anschlussdrähte besitzt, ist die verdrahtung eigentlich sehr einfach.

Da die Platine mit einem eigenen Gleichrichter versehen ist, kann sie mit den Anschluss-Drähten sowohl an die Digitalspannung (Mittelleiter - Schiene) als auch an die Gleichspannung einer ggf. vorhanden Innenbeleuchtung angeschlossen werden.

Bitte beachten sie dazu auch die Platinendoku.

Was zu beachten ist !

Um saubere Lötungen zu ermöglichen, ist es sehr ratsam

• die Kabelenden einseitig abzuisolieren - geht am Besten mit dem Fingernagel
• diese dann zu verzinnen und
• dann etwa auf ca. 2 mm zurückzuschneiden
• und an die entsprechenden Platinen-PADs an zulöten

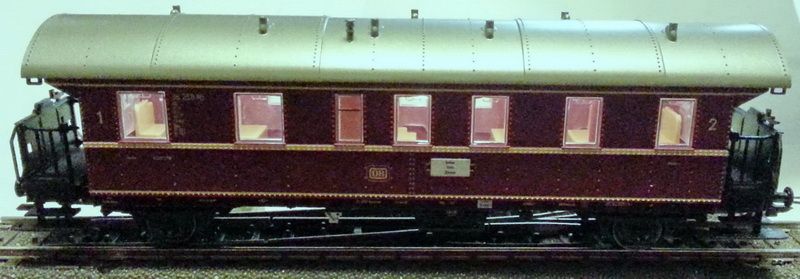

Die beleuchtete Donnerbüchse sieht dann so aus.

Auffällig ist nun, dass der Innenbereich doch ziemlich rot - oder bei anderen Varianten grün - aussieht. Das kommt durch den - hier rot - eingefärbten Kunststoff des Wagenkörpers.

Im Original waren die Wände damals mit hellem Holz etc. verkleidet. Um dem näher zu kommen, habe ich die Wagen mit einer Papierschablone innen ausgekleidet.

Um dem Holzton dann näher zu kommen, wurde das Papier mit einer Flüssigkeit aus "Schwarztee-Extrakt" zuvor etwas eingefärbt. Dabei ist es wichtig, dass nicht zuviel Flüssigkeit verwendet wird, da sich das Papier sonst bei der Behandlung sehr stark verwellt.

{reg A}

Hinweise:

Die Platine besitzt auch der linken Seite noch zwei Kabelanschlüsse (orange/violett). Diese können zum Anschluss eines Pufferkondensators verwendet werden um kurzzeitige Spannungseinbrüche bei Kontaktproblemen zu unterdrücken. Bitte beachten sie dazu auch die Platinendoku.

{/reg}

Fazit

Durch den Einbau der Beleuchtungsplatine und der Anwendung der sonstigen Maßnahmen, besitzt der Wagen nun eine schöne, gleichmäßige Beleuchtung, die ihm einen ganz eigenen Effekt verleiht.
