BR E19 [39190] | Decoder-Tuning

Im Rahmen der Umsetzung des Antriebskonzeptes C-Sinus I, wurde 2002 von Märklin auch eine E19 damit ausgestattet. Digital entspricht sie der damals normalen Ausstattung - also mit Fx-Decoder aber ohne weitere Spezial-Funktionen. Der Decoder-Baustein 701.40A war in der Lage, den neuen Motor direkt anzusteuern.

Einleitung

Der Decoder in der Lok E19 11 [39190] ist eine Variante des 6090x-Decoders auf Basis des Märklin-Chips 701.40x, der speziell für die Ansteuerung des Märklin C-Sinus I Antriebes eingesetzt wird.

Der Decoder wird in leicht abgewandelter Form auch in den Re 460-Modellen mit diesem neuen Antriebskonzept verbaut. Wärend bei den 460er Modellen aber die Funktionsausgänge F2 und F3 mit den notwendigen Baustelen stückt sind, fehlt die Bestückung bei der Variante für die E19. Wer seine E19 funktional aufrüsten will muss also nachrüsten!

Hintergrund

Wenn man den Decoder der E19 untersucht, findet man unbestückte SMD-PADs auf der Rückseite. Vergleicht man den Decoder der bereits erwähnten Re 460, findet man auch schnell heraus, welche Bauteile denn da hin gehören.

Decoder-Details

Direktvergleich der Decoder-Unterseiten

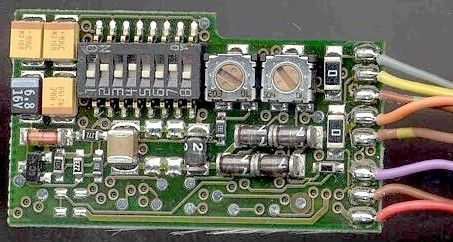

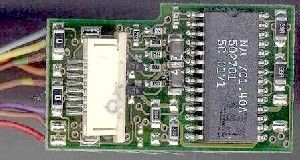

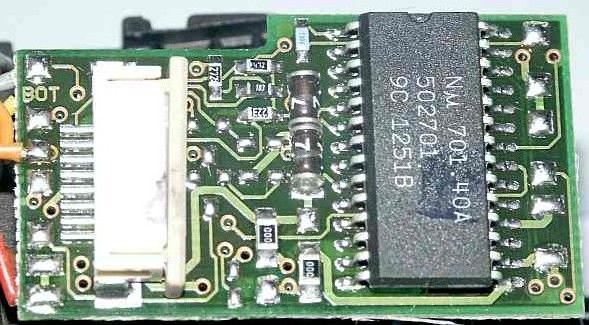

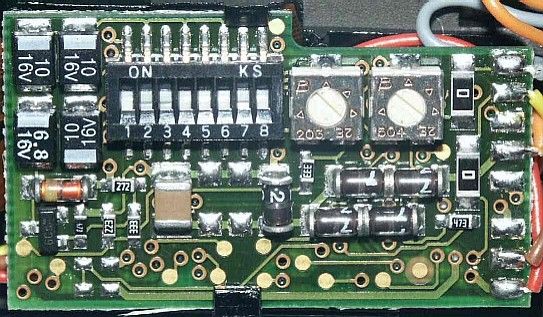

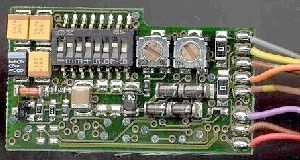

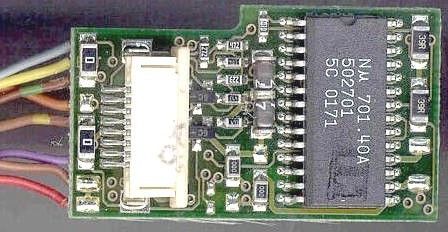

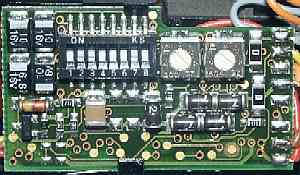

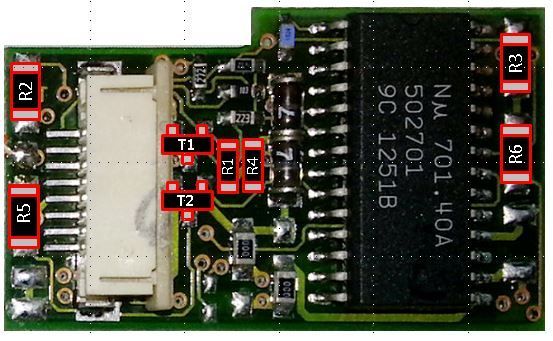

In der Vergrößerung gut zu erkennen, findet man in der Bildmitte die "leeren" PADs.Zusätzlich fehlen auch an den Aussenrändern in den leere PADs noch Bauteile.	In der Vergrößerung gut zu erkennen, findet man in der Bildmitte die "bestückten" PADs. An der rechten Aussenkante sind hier die Bauteile bestückt.

 Benötigte Bauteile

Für die Nachrüstung werden diese Bauteile benötigt.

Bauteil Bez.  Stück Wert [Ohm] Bauform Lieferant SMD-Widerstände R2,R5R3,R6R1,R4 222 0 3R9[0] 47k 120612060603  z.B. Conrad / Reichelt- / Kessler-Elektronik SMD-Transistoren T1, T2 2 BC817 SOT32  z.B. Reichelt- / Kessler-Elektronik

Wer es einfacher haben will, kann sich auch das BUP-E19 anfordern, da sind dann alle benötigten Bauteile enthalten. Löten muß man aber selbst. Beachten sie bitte auch, dass es sich um teils sehr kleine SMD-Bauteile handelt.

Der Umbau

Dieser ist relativ einfach durchführbar.

Es ist aber ratsam, den Decoder komplett auszubauen - also Anschlußleitungen ablöten, um mehr Platz für die Arbeit zu bekommen und um keine weiteren Schäden an benachbarten, anderen Teilen mit dem heißen Lötkolben zu machen.

Durchführung

Damit später die Bauteile sauber aufliegen, sollte das jeweilige Gegen-PAD versäubert und von eventuell vorhandenen Lötzinn-Bergen versäubert werden. Dazu wird mit der Lötkolbenspitzen, das Zinn erwärmt und mit etwas Entlötlitze abgesaugt.

Danach können nun die Bauteile plaziert und - zunächst nur einseitig - angeheftet werden. Dazu wird das PAD mit der Lötkolbenspitze erwärmt und das Bauteile - in einer Pinzette geführt - in das flüssige Zinn geschoben. Wird dann die Lötspitze entfernt, Das Zinn erkaltet jetzt und das Bauteil sitzt fest.

Danach gehts zum nächsten Bauteil. Sind alle geheftet, können sie ggf.noch etwas ausgerichtet werden.

Nun muss nur noch an allen Bauteilen die andere Seite verlötet werden.

Erweitertes Funktions-Tuning

Wer auch noch den Funktionsausgang F1 aktivieren möchte, benötigt dazu noch ein weiteres Helferlein LP-07-Fx. Dabei handelt es sich um eine kleine Zusatzplatine, die u.a. direkt mit dem F1-IC-Pin des Decoder-Chips 701.40A verbunden werden muss.

Danach kann  auch dieser Funktionsausgang noch verwendet werden. Z.B. in Kombination mit einer LP03/LP09-FStB als Schaltstufe für die Nachrüstung von Führerstandsbeleuchtungen.
