Platinen im R-/L-Format mit mtc-Schnittstelle für Märklin / Trix Lokomotiven.
Für die Platine bestehen verschiedene Layout-Varianten, die sich in verschiedenen Dingen unterscheiden. Die nachfolgende Zusammenstellung zeigt die Unterschiede und ggf. Tuning-Möglichkeiten.
R-Layout 1
Platine
| Märklin / Trix: mtc-Platine L-Format - Variante 1 | ||||||
 |
{-article id="763"}[text]{/article}
|
|||||
| ET-#: 612081 / IK040419A | ||||||
Info

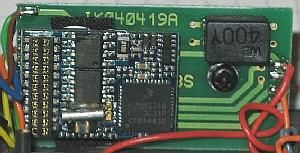

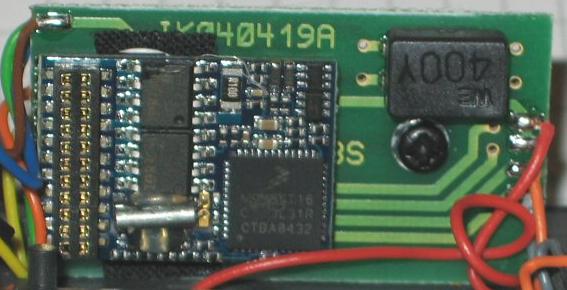

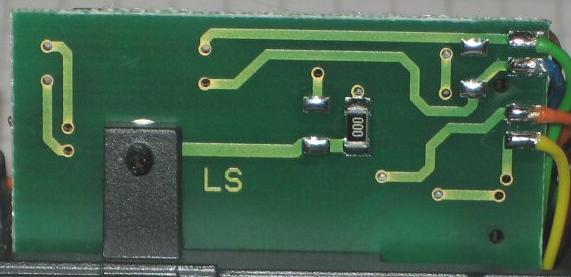

Die ist die erste Platine die mit der Einführung der Decoder mit der 21-pol. Schnittstelle angeboten wurde. Sie ist noch nicht im L-Format (... aber auf dem Weg dort hin !).
Diese Trägerplatinen besitzen die Abmessungen der bisher bei Märklin üblichen 6090x Decoder,
Verwendung:
- 37401 BR140
- 37724 V100 (BR 212+213)
- etc.
Anschluß-/Bestückungs-/Schaltplan
Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
einfach an meine - im Impressum hinterlegte - eMail-Adresse.
Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.{-pub}{-article id="-301"}[-text]{-/article}{-/pub}{-reg R}
Bestückungsplan|target=s} Schaltplan|target=s}Merkmale
Platinenformat:
Rechteckig
Sonstiges:
Die Platine ist leider nicht für den universellen Einsatz konzipiert, da für die längeren Sound-Decoder der Filterblock im Wege steht.
Montage
Die Montage der Platine erfolgt in der Lokomotive an einem dort vorhandenen Montagesteg mit
- einer Schraube ET#: xxxxxx.
Dabei wird gleichzeitig die elektrische Verbindung zur Gleismasse (Gehäuse / Schiene) hergestellt.
Abb.:Montage-Beispiel © by Märklin/TrixL-Layout 2
Dies ist nun die erste echte mtc-Platine im L-Format. Sie weisst sogar noch Tuning-Möglichkeiten auf.
Platine
| Märklin / Trix: mtc-Platine L-Format - Variante 2 | ||||||
|
{-article id="-765"}[-text]{-/article}
|
|||||

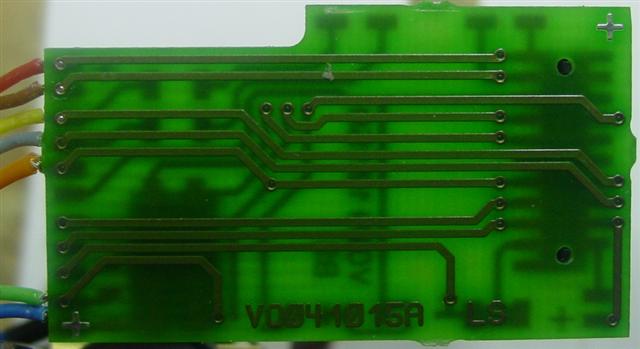

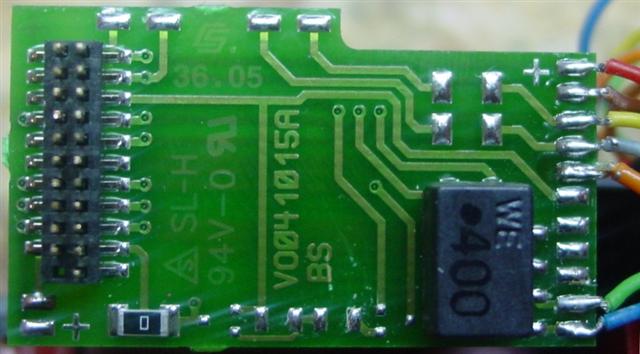

| ET-#: 612148, 111791 ? / VO041015A | ||||||
Info
Platinenformat:
L-Format
Verwendung:
- 37421 Koplooper
- 37655 V60 mit Telex ?
Sonstiges:
Auch diese Platine kann leider nur für die soundlosen Decoder verwendet werden, da für die längeren Sound-Decoder leider der Filterblock im Wege steht.

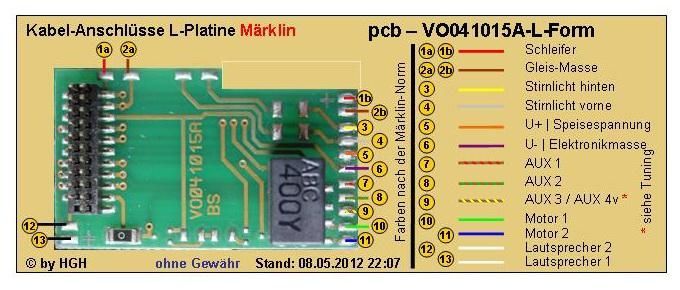

Anschluß-/Bestückungs-/Schaltplan
{-pub}{-article id="-301"}[-text]{-/article}{-/pub}{-reg R}
Bestückungsplan|target=s} Schaltplan|target=s}Montage
Montage in Halterung/Fassung
(E)405040.: © by Märklin/Trix
E258820.: © by Märklin/Trix
Die Montage der Platine erfolgt mit der:
- Halterung E258820 bei Platinen mit Vorder- und Rückseitenbestückung
- Halterung E405040 bei Platinen ohne Rückseitenbestückung
- Schraube E7867xx
an einem vorhanden Montage-Steg/Boden, oder mit Doppel-Schaumklebeband in der Lokomotive.
Die elektrische Verbindung zur Gleismasse (Gehäuse / Schiene) muss über Kabel und Lötösen hergestellt werden.
Montage ohne Halterung/Fassung
Aufgrund der einseitigen Bauteile-Montage ist auch eine Montage ohne Fassung möglich. Dazu wird die Platine mit einem Streifen doppelseitigen Klebebands fixiert.
Tuning

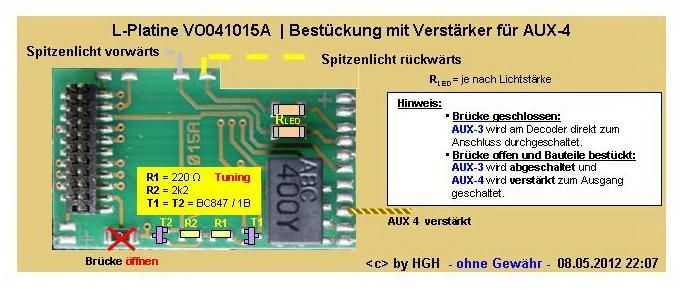

Die auf der Platine noch umbestückten PADs gehören zu einem AUX4-Verstärker. Diesen kann man durch Nachbestückung der fehlenden Bauteile noch verfügbar manchen.
{-pub}{-article id="-301"}[-text]{-/article}{-/pub}
L-Layout 3

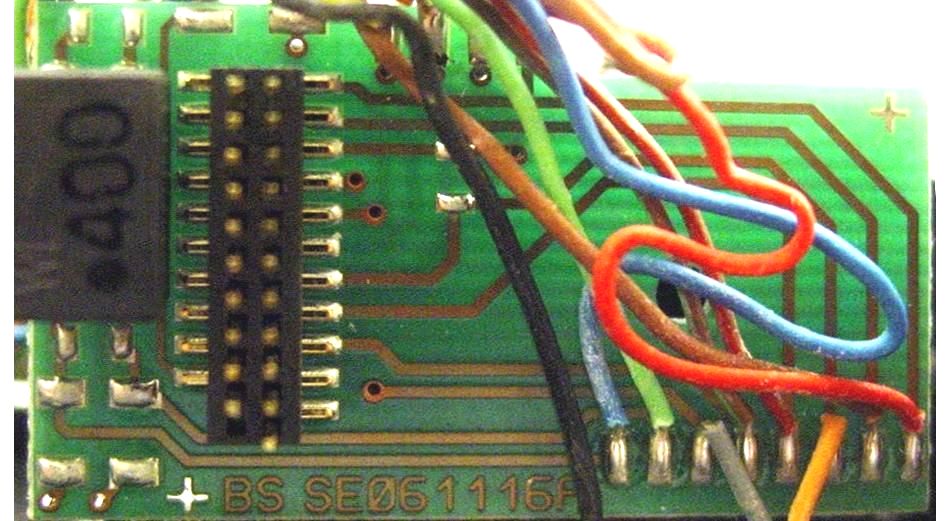

Platine (Beschaltungsvarianten)
Variante 1
|
|
|||||

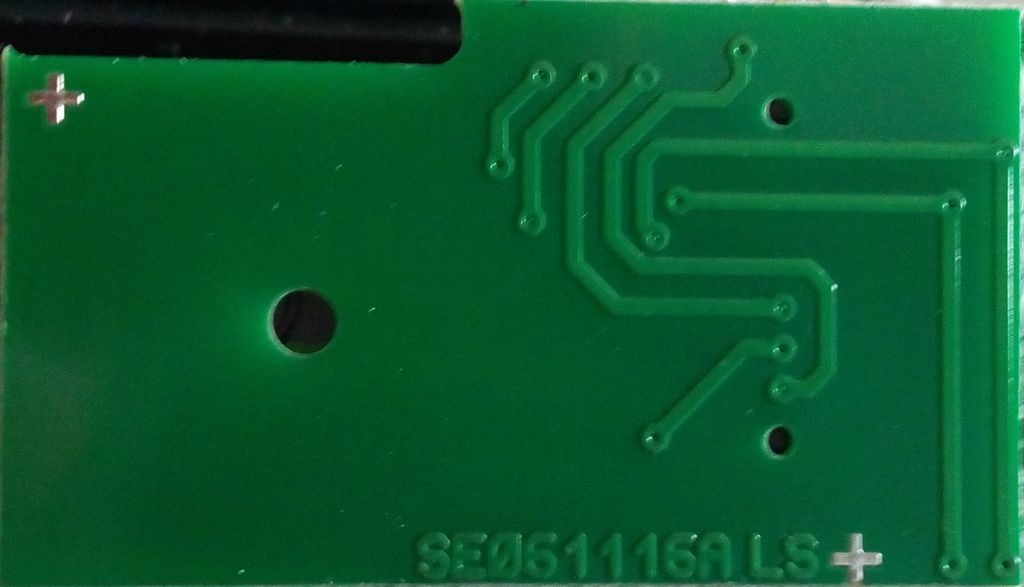

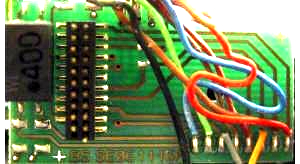

| ET-#: 113556 / SE061116A | ||||||
Variante 2
|
|
|||||

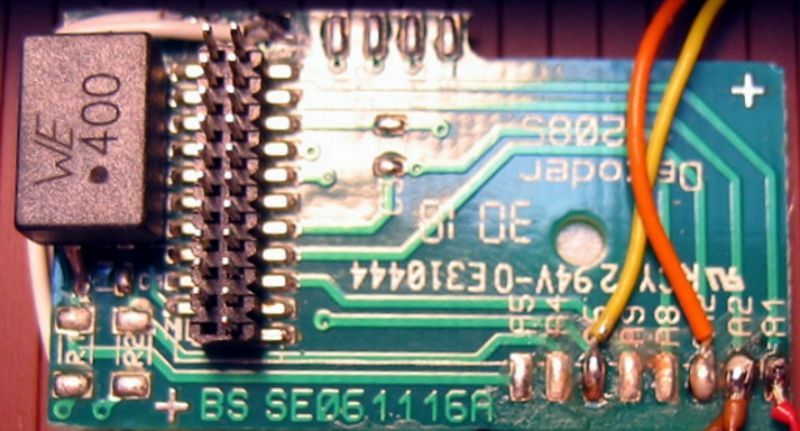

| ET-#: E310444 / SE061116A | ||||||
Info
Platinenformat:
L-Format
verwendet in:
| Beschaltungsvariante 1 | Beschaltungsvariante 2 |
|
|
Sonstiges:
Mit dieser Platine können endlich auch Sound- Decoder verwendet werden, da der Filterblock nun nach links neben die Steckleiste verlegt wurde.
Anschluß-/Bestückungs-/Schaltplan
Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
einfach an meine - im Impressum hinterlegte - eMail-Adresse.
Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.
Montage
Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
einfach an meine - im Impressum hinterlegte - eMail-Adresse.
Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.
L-Layout 4
Diese Variante enthält zusätzlich die bei Märklin seit ca. Q III/2010 übliche Logik zur getrennten Abschaltung der Führerstände direkt auf der Platine. Diese ermöglicht nun vorbildgerechen Lichtwechsel bei Wendezügen und Lokomotiven in Mehrfachtraktion.
Platine
| Märklin / Trix: mtc-Platine L-Format - Variante 4 | ||||||
|
{-article id="758"}[introtext]{/article}
|
|||||
| ET-#: 154256 / GA090320B | ||||||
Info
Platinenformat:
L-Format
Verwendung:
- 37724 V100 (BR 212+213)

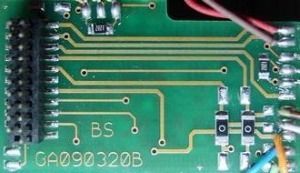

Patinenrückseite:
Mit dieser Platine können endlich auch Sound- Decoder verwendet werden, da der Filterblock nun nach links neben die Steckleiste verlegt wurde.

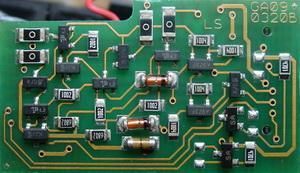

Sonstiges:Die Platine enthält neben der mtc-Schnittstelle und den Anschlüssen für die Kabel noch weitere Bauteile. Diese bilden eine Logik, mit der die wechselseitige Führerstandsabschaltung und das beidseitige Rangierlicht (Doppel-A) realisiert sind.
Wer sich fragt, was die vielen Bauteile auf dem Decoderträger bezwecken, findet hier eine Antwort.

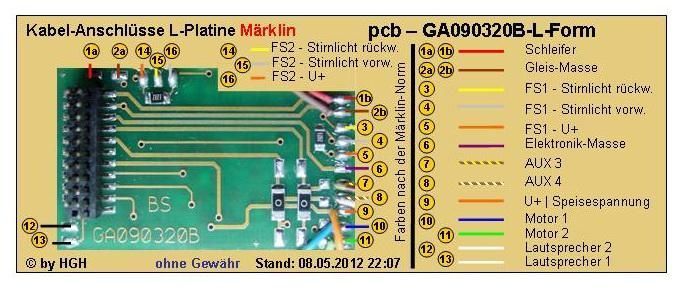

Anschluß-/Bestückungs-/Schaltplan
Montage
Montage in Halterung/Fassung
(E)405040.: © by Märklin/Trix E258820.: © by Märklin/Trix
Die Montage der Platine erfolgt mit der:
- Halterung E258820 bei Platinen mit Vorder- und Rückseitenbestückung
- Halterung E405040 bei Platinen ohne Rückseitenbestückung
- Schraube E7867xx
an einem vorhanden Montage-Steg/Boden, oder mit Doppel-Schaumklebeband in der Lokomotive.
Die elektrische Verbindung zur Gleismasse (Gehäuse / Schiene) muss über Kabel und Lötösen hergestellt werden.
Montage ohne Halterung/Fassung
Aufgrund der einseitigen Bauteile-Montage ist auch eine Montage ohne Fassung möglich. Dazu wird die Platine mit einem Streifen doppelseitigen Klebebands fixiert.
L-Layout 5
Diese Variante stellt nun schon wieder eine neue Variante dar. Sie besitzt für jeden SSt-Pin ein Anschluß-PAD und kann gff. noch mit einem AUX3/4 Verstärker versehen werden. ET#: 112085
Es liegen noch keine Bilder vor.
Layout 6 [mLD/mSD]
Diese Variante wird mit den märklineigenen mLD / mSD Decoder-Umbausätzen ausgeliefert. Sie sind max. bzgl. der Anschlüsse ausgestattet, beinhalten aber keinerlei Sonder-Schaltung zur F1-/F2-Steuerung wie Variante 3.
Platine
| Märklin / Trix: mtc-Platine L-Format - Variante 6 | ||||||
 |
{-article id="767"}[text]{/article}
|
|||||
| ET-#: xxxxxx / LO101105A | ||||||
Info
Platinenformat:
L-Format
Verwendung:
- Diese Variante wird mit den märklin eigenen mLD-/ mSD-Decoder-Umbausätzen ausgeliefert. Sie sind max. bzgl. der Anschlüsse ausgestattet.

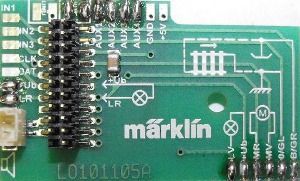

Patinen Vor-/Rückseite:

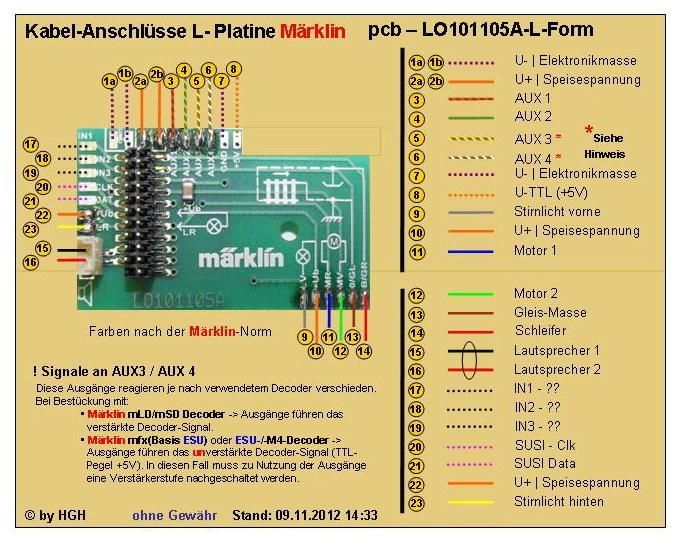

Auf der Vorderseite ist für jeden Pin der Schnittstelle ein Kabel angelötet. Leitungen für [U+/orange] sind mehrfach vorhanden.
Die Rückseite ist unbestückt, besitzt aber einige Leiterbahnen. Es sollte aber bei der Montage darauf geachtet werden, das keine Kurzschlüsse entstehen können.
Sonstiges:Die Platine besitzt für den Lautsprecheranschluss eine JST-Mini-Steckbuchse. Die verwendebaren Lautsprecher müssen den dazu passenden JST-Stecker besitzten.
Anschluß-/Bestückungs-/Schaltplan
{-phocadownload view=file|id=78|text=
Bestückungsplan|target=s}{-phocadownload view=file|id=78|text= Schaltplan|target=s}{-/reg}Montage
Montage in Halterung/Fassung
(E)405040.: © by Märklin/Trix E258820.: © by Märklin/Trix
Die Montage der Platine erfolgt mit der:
- Halterung E258820 bei Platinen mit Vorder- und Rückseitenbestückung
- Halterung E405040 bei Platinen ohne Rückseitenbestückung
- Schraube E7867xx
an einem vorhanden Montage-Steg/Boden, oder mit Doppel-Schaumklebeband in der Lokomotive.
Die elektrische Verbindung zur Gleismasse (Gehäuse / Schiene) muss über Kabel und Lötösen hergestellt werden.
Montage ohne Halterung/Fassung
Aufgrund der einseitigen Bauteile-Montage ist auch eine Montage ohne Fassung möglich. Dazu wird die Platine mit einem Streifen doppelseitigen Klebebands fixiert.
Layout 7 [mLD3/mSD3]
Platine
Info
Platinenformat:
L-Format
Verwendung:
- Diese Variante wird mit den märklin eigenen mLD3 / mSD3 Decoder-Umbausätzen ausgeliefert. Sie sind max. bzgl. der Anschlüsse ausgestattet.
Patinenrückseite:
Die Rückseite ist unbestückt, besitzt aber einige Leiterbahnen. Es sollte aber bei der Montage darauf geachtet werden, das keine Kurzschlüsse entstehen können.
Sonstiges:

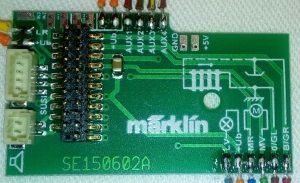

Die Platine besitzt jetzt neben dem Lautsprecheranschluss auch für die SUSI-Schnittstelle je eine JST-Mini-Steckbuchse. Die verwendebaren Lautsprecher müssen den dazu passenden JST-Stecker besitzten.
Anschluß-/Bestückungs-/Schaltplan
Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
einfach an meine - im Impressum hinterlegte - eMail-Adresse.
Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.
Es liegen derzeit noch keine Downloads bereit.
{-pub}{-article id="-301"}[-text]{-/article}{-/pub}{-reg R}{-phocadownload view=file|id=00|text= Bestückungsplan|target=s}{-phocadownload view=file|id=00|text= Schaltplan|target=s}{-/reg}Montage
Montage in Halterung/Fassung
(E)405040.: © by Märklin/Trix E258820.: © by Märklin/Trix
Die Montage der Platine erfolgt mit der:
- Halterung E258820 bei Platinen mit Vorder- und Rückseitenbestückung
- Halterung E405040 bei Platinen ohne Rückseitenbestückung
- Schraube E7867xx
an einem vorhanden Montage-Steg/Boden, oder mit Doppel-Schaumklebeband in der Lokomotive.
Die elektrische Verbindung zur Gleismasse (Gehäuse / Schiene) muss über Kabel und Lötösen hergestellt werden.
Montage ohne Halterung/Fassung
Aufgrund der einseitigen Bauteile-Montage ist auch eine Montage ohne Fassung möglich. Dazu wird die Platine mit einem Streifen doppelseitigen Klebebands fixiert.
