Digital-Decoder(C90) der S10 Lokomotive im "Kaiser-Wilhelm-Zug" [2681]
include -> 2681-Vars done! |
Digital-Decoder(C90) der S10 Lokomotive im "Kaiser-Wilhelm-Zug" [2681] Link zur vollumfänglichen Beschreibung der Lok: 2681 |
Platine
Ansicht

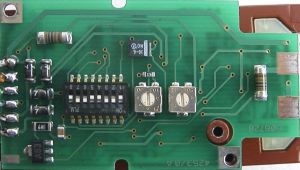

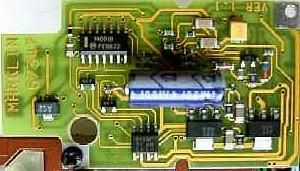

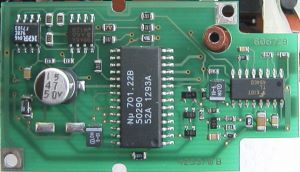

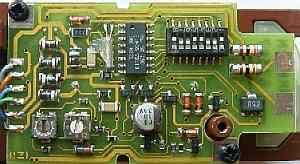

| Märklin Digital-Decoder der Lokomotive S10 | BR17 / BR18.1 [ 2681, 37190, 3711, 37112 ] |
    |
Version1-S10-Ursprungsversion
Version2-nach Märklin-Update
|
|||||||||
| Version1-ET-#: 673470 V1.1 Version2-ET-#: 673470 V ??? | ||||||||||
Info
Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
einfach an meine - im Impressum hinterlegte - eMail-Adresse.
Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus. Deprecated: stristr(): Passing null to parameter #1 ($haystack) of type string is deprecated in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/2414978_81bb41dd005979001fec1bdca1a39543 on line 14
Erweiterungen
periphere Erweiterungen - was ist das?
- Ausgänge/Verstärkerstufen für AUX3 bzw. AUX4
- Rauchsatzansteuerung
- Schleiferumschaltung Steuerung
- Ansteuerung v. Telex-Kupplungen
- Lichtsteuerung (führerstandsbezogen)
- zusätzliche Lautsprecher
- etc.
Erweiterungen für diese Platine.
Zusätzliche Erweiterungsmöglichkeiten liegen bei dieser Platine nicht vor.Pläne
Anschlüsse/Verdrahtung
Decoder/-Träger
Verkabelung
© by MärklinAnschlüsse
Solche Kabel werden üblicherweise in der Elektronikindustrie zur Verbindung von Leiterplatten eingesetzt.
Die Adernfarben weichen von den üblicherweise bei Märklin verwendeten ab.
| # | Farbe | Farbe-kurz | Verwendung | Abbild. |
| 1 | grau | gr | Versorgungsspannung [U+] |  |
| 2 | violett | vi | Stirnlicht vorne | |
| 3 | blau | bl | Motor | |
| 4 | gelb | ge | Motor | |
| 5 | rot | rt | Gleismasse (vorne) ?? | |
| 6 | schwarz | sw | Schleifer (Tender) | |
| Angaben ohne Gewähr | ||||
Lok-Tender
Die Verkabelung zwischen Lok und Tender erfolgt über Flachband-Kabel (Litzen), die im Übergang - leider sichtbar - verlaufen.
Die Kabel sind in einer Zugstange/Deichsel eingesetzt, die in einer beidseitigen Kulisse geführt wird und eine saubere Kupplung zwischen Lok und Tender ermöglicht.
Die Kupplung ist nicht verstellbar und damit nicht anpassbar.
Lageplan
Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
einfach an meine - im Impressum hinterlegte - eMail-Adresse.
Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus. Deprecated: stristr(): Passing null to parameter #1 ($haystack) of type string is deprecated in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/2414978_3506f0bcd763671d479be81efc48296a on line 14
Schaltplan
Derzeit liegen (noch) keine Daten vor -
Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
einfach an meine - im Impressum hinterlegte - eMail-Adresse.
Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus. Deprecated: stristr(): Passing null to parameter #1 ($haystack) of type string is deprecated in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/2414978_85681a03dad1d65b6fd8a3480d2324f3 on line 14
Bestückungsplan
Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
einfach an meine - im Impressum hinterlegte - eMail-Adresse.
Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus. Deprecated: stristr(): Passing null to parameter #1 ($haystack) of type string is deprecated in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/2414978_4e75d25e57ace65e1516131076893ec9 on line 14
{-article id="2990"}[text]{/article}{-snippet alias="noData"}Merkmale
Br-Variable (brs10) nicht belegt/auswertbar oder ungültig !
Deprecated: stristr(): Passing null to parameter #1 ($haystack) of type string is deprecated in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/2414978_a8083973d2362e4e624e7007a9b00fe2 on line 14
spez. Bauteile
Decoder-Version 1
Decoder-Chips/andere
701.13 Pinout
Eigenschaften
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||
701.13 -50250701.13B-1301701.13B-1302701.13B-1304 |
MC14013B | Dual Type-D Flip-Flop - Hersteller: Motorola [  ] |
Transistoren & Motortreiber 9955
Dioden
Decoder-Version 2
Decoder-Chips/andere
Pinout
Eigenschaften
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
701.22 ,701.22A , 701.22B ... 502900| TL494 | Pulsweiten-Modulator |
Transistoren & Motortreiber 9955
Dioden
Hinweise
Dieser Decoder ist nicht für den Betrieb mit Allstrom-Motore geeignet. Deprecated: stristr(): Passing null to parameter #1 ($haystack) of type string is deprecated in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/2414978_887cb394c1b0f1d0efbf3eed29bec97e on line 14
Tuning
Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
einfach an meine - im Impressum hinterlegte - eMail-Adresse.
Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus. Deprecated: stristr(): Passing null to parameter #1 ($haystack) of type string is deprecated in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/2414978_a4c83c668c9eb4c7bdbfc45498f4f130 on line 14
Funktionen(*)
Br-Variable (brs10) nicht belegt/auswertbar oder ungültig !
|
||||||||||||
Digitales(*)
techn. Daten - Decoder-Chip 701.13
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||
Programmierung
|
Es können 80 verschiedene Adressen erreicht werden - siehe folgende Abbildung. |
||
 Abb. © by Märklin |
Die Lokadresse kann über den 8-pol. DIP-Schalter eingestellt werden.Pufferung(*)
Ein ext. Decoder-Pufferspeicher ist bei diesem Modell werkseitig nicht verbaut.Montage

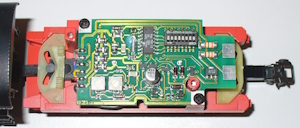

Das Bild zeigt den montierten Fahrtrichtungsumschalter (FRU) / Decoder im Tender bei abgenommenem Tenderaufsatz. Die Fixierung erfolgt über zwei kleine Halteschrauben [E786750 Linsenkopf-Schraube M2x5], die auch gleichzeitig die el. Verbindung zur Gleismasse herstellen. Auch das Tendergehäuse ist mit diesen Schrauben fixiert.
Dabei sind rechts/links die Anschluß-PADs für die Lok-Tender-Verkabelung zu sehen.
- Loks mit LED-Beleuchtung
Hier sind rechts/links die Kontakt-PADs für das Tender-Stirnlicht zu erkennen.
- Loks mit Glühlampen-Beleuchtung
Hier ist lediglich die in die Steckbuchsen mit der gesteckte BinPin-Glühlampe zu sehen.
