Digital-Decoder der BR 323 (Köf I) / (DB) [3680]
laden -> 3680-Vars done! |
Märklin Digital-Decoder der BR 323 (Köf I) / (DB) [3680] Link zur vollumfänglichen Beschreibung des Triebzuges: 3680 |
Platine
Ansicht

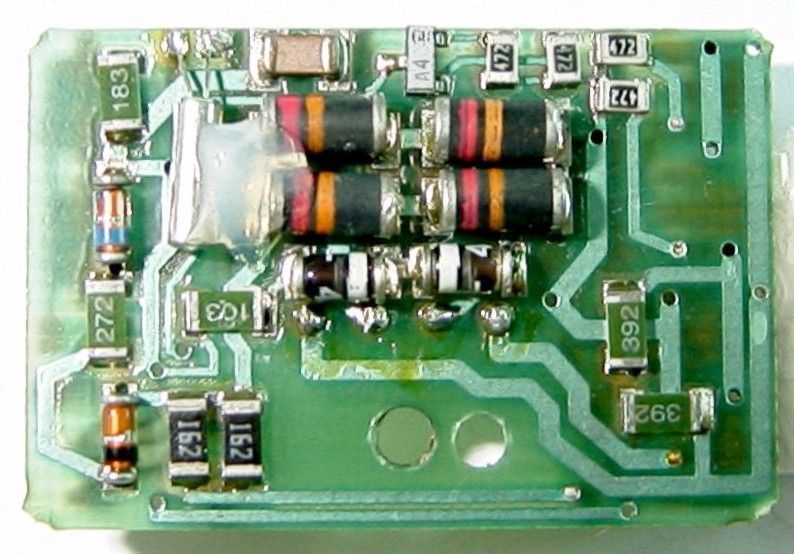

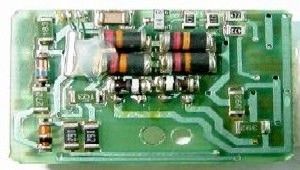

| Märklin BR323 mit C80-Decoder | ||||||||||||||
 |

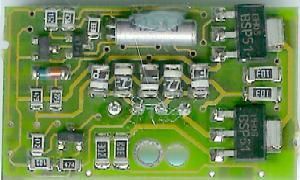

Variante 1
{-article id="2058"}[text]{/article}
Variante 2
{-article id="2059"}[text]{/article}
|
|||||||||||||
| Aufdruck-Platine: SE151027A | ||||||||||||||
Info
TypNam-Variable (köf i) nicht belegt/auswertbar oder ungültig !
oderBr-Variable (br323) nicht belegt/auswertbar oder ungültig !
Deprecated: stristr(): Passing null to parameter #1 ($haystack) of type string is deprecated in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/2299569_81bb41dd005979001fec1bdca1a39543 on line 14
Erweiterungen
periphere Erweiterungen - was ist das?
- Ausgänge/Verstärkerstufen für AUX3 bzw. AUX4
- Rauchsatzansteuerung
- Schleiferumschaltung Steuerung
- Ansteuerung v. Telex-Kupplungen
- Lichtsteuerung (führerstandsbezogen)
- zusätzliche Lautsprecher
- etc.
Erweiterungen für diese Platine.
Zusätzliche Erweiterungsmöglichkeiten liegen bei dieser Platine nicht vor.Pläne
Anschlüsse/Verdrahtung
Lageplan
Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
einfach an meine - im Impressum hinterlegte - eMail-Adresse.
Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus. Deprecated: stristr(): Passing null to parameter #1 ($haystack) of type string is deprecated in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/2299569_3506f0bcd763671d479be81efc48296a on line 14
Schaltplan
Derzeit liegen (noch) keine Daten vor -
Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
einfach an meine - im Impressum hinterlegte - eMail-Adresse.
Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus. Deprecated: stristr(): Passing null to parameter #1 ($haystack) of type string is deprecated in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/2299569_85681a03dad1d65b6fd8a3480d2324f3 on line 14
Bestückungsplan
Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
einfach an meine - im Impressum hinterlegte - eMail-Adresse.
Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus. Deprecated: stristr(): Passing null to parameter #1 ($haystack) of type string is deprecated in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/2299569_4e75d25e57ace65e1516131076893ec9 on line 14
{-article id="2990"}[text]{/article}{-snippet alias="noData"}Merkmale
Br-Variable (br323) nicht belegt/auswertbar oder ungültig !
Deprecated: stristr(): Passing null to parameter #1 ($haystack) of type string is deprecated in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/2299569_a8083973d2362e4e624e7007a9b00fe2 on line 14spez. Bauteile
Dec-Variable (c80-mini) nicht belegt/auswertbar oder ungültig !
Deprecated: stristr(): Passing null to parameter #1 ($haystack) of type string is deprecated in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/2299569_1b2e42ee087bdeb3999c11ab8be40211 on line 14
Hinweise
Besitzer der Märklin 6021 Zentrale müssen auf der Rückseite den 4-pol. DIP-Schalter entsprechend setzen. Damit erzeugt die Zentrale dann auch zusätzlich das MM-I Protokoll.
 |
 |
||||||
|
|
Tuning
Adress-Änderung bei der Lokomotive 3680
Die Änderung ist nicht ganz einfach, wer es aber dennoch versuchen will/muss, der kann sich hier entlang hangeln. Die Umkodierung sollte mit feinen Drähten (Kupfer-Lack-Draht) gemacht werden.Bitte unbedingt Kurzschlüsse vermeiden !
Zur Vereinfachung kann die Anschlussbuchse ausgelötet werden.
Prinzipiell kann jede gültige Digitaladresse eingestellt werden. Das bedingt aber, das die bereits standardmäßige, feste Pin-Belegung aufgehoben werden muss. Dazu ist dann notwendig, die betreffenden angelöteten IC-Pins von der Platine abzuhebeln und alles dann neu zu verdrahten.
Etwas einfachen geht es mit einem eingeschränkten Adressbereich wie nachfolgend beschrieben. Dabei können die bereits vorhanden Codierungen bestehen bleiben.

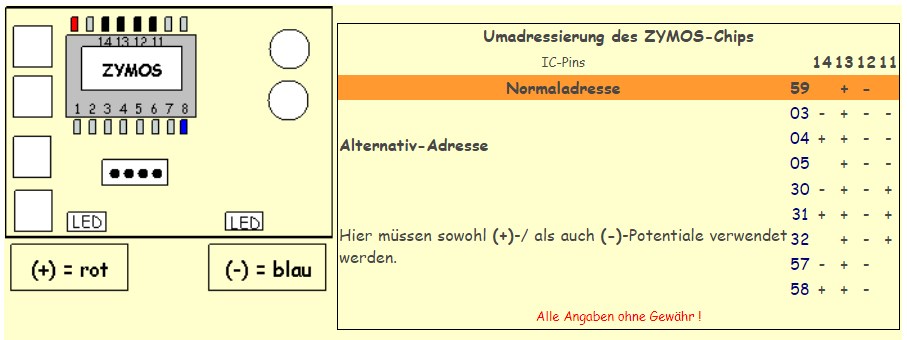

Umadressierung des ZYMOS-Chips
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

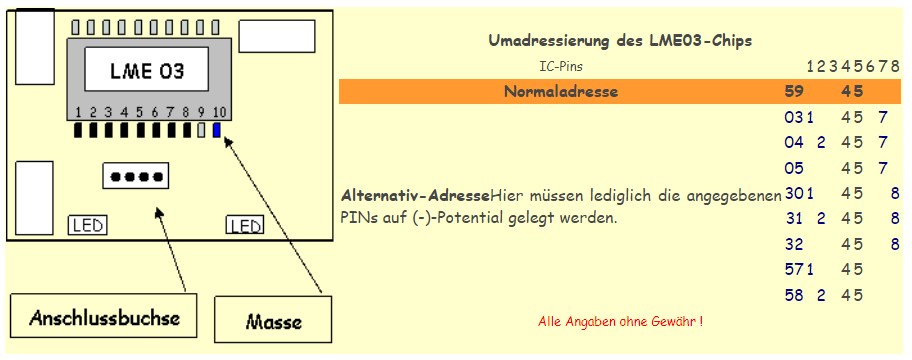

Umadressierung des LME03-Chips
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Funktionen(*)
Art-Variable (3680) nicht belegt/auswertbar oder ungültig !
|
|||||||||||||||||||||||||
Digitales(*)
techn. Daten - Decoder-C80-Mini
Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
einfach an meine - im Impressum hinterlegte - eMail-Adresse.
Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.
Programmierung
Es gibt einige Decoder, die aus den Anfängen des Märkklin-Digital-Systems stammen, die über Lötbrücken adressiert werden müssen. Auf den Decodern war damals noch kein Platz für den relativ großen DIP-Schalter, da die anderen notwendigen Teile wie Decoder-Chip, Motor-Transistoren, usw. noch relativ viel Platz einnahmen. Somit wurde die Adressierung über Lötbrücken vorgesehen.

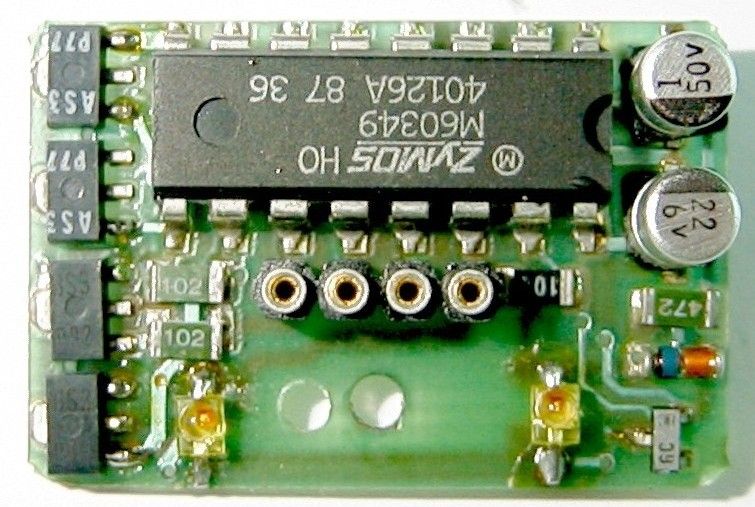

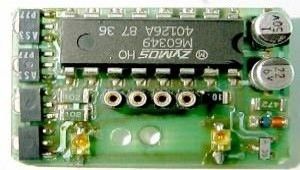

Decoder mit ZyMos-Chip
Beim Zymos-Chip erfolgt die Adressierung an den 4 ! Adresse-PINs im sogn. trinären Code. Dabei kann jeder Adresspin 3 definierte Zustände (+,-,open) annehmen.
|
Es können 80 verschiedene Adressen erreicht werden - siehe folgende Abbildung. |
||
 Abb. © by Märklin |
Die Lokadresse kann über den 8-pol. DIP-Schalter eingestellt werden.Decoder mit LME03-Chip

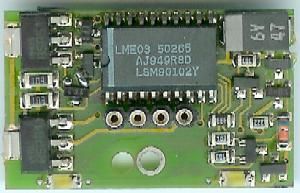

Beim LME03-Chip erfolgt die Adressierung an den 4 ! Adresse-PINs im sogn. binären Code. Dabei kann jeder Adresspin 2 definierte Zustände (+,-) annehmen.
Decoder mit Märklin-Chip 701.13
Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
einfach an meine - im Impressum hinterlegte - eMail-Adresse.
Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.
Pufferung(*)
Ein ext. Decoder-Pufferspeicher ist bei diesem Modell werkseitig nicht verbaut.Montage
