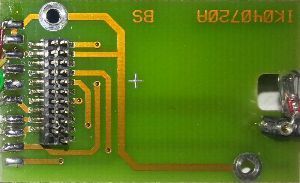

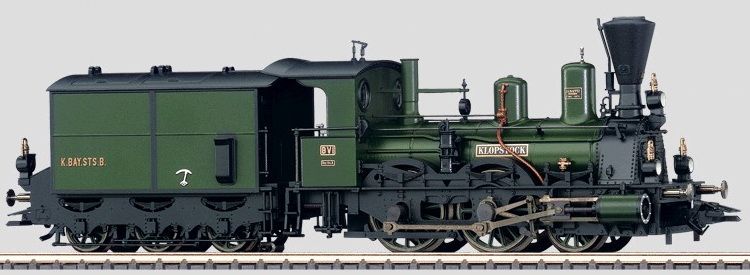

Platine der MärklinLokomotiven der bayr. B VI 37974

	Oberseite Unterseite
	ET-#:IK040720A

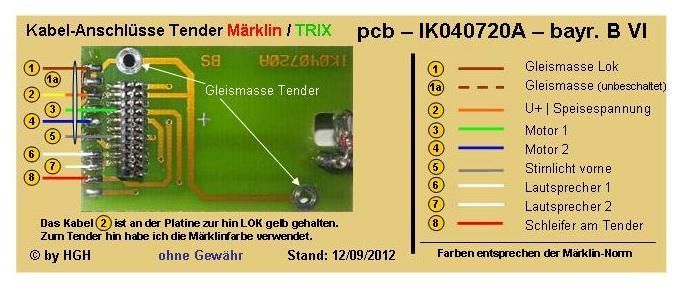

Bemerkungen: Die Platine ist extrem einfach gehalten. Es werden von der Schnittstelle nur die wichtigsten Anschlüsse auf die Löt-PAD-Reihe geführt. Die Anschlüsse für die Funktionsausgänge AUX1, AUX2, AUX3, AUX4 haben keine eigenen PADs und können im Bedarfsfall nur direkt an den korrespondierenden PINs der Schnittstelle abgegriffen werden. Die Platine wird von Märklin als Ersatzteil nicht mehr angeboten. Eine Ersatzlösung finden sie hier.

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

• ihre Informationen
• Bilder des Modells
• Bilder des Decoders
• etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

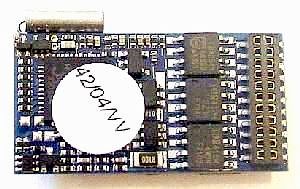

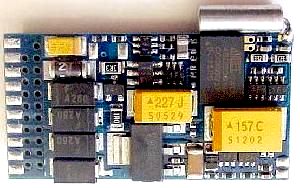

Bei dieser ersten Variante des mfx-Sound-Decoders ist das auffälligste Merkmal - der Quarz - der auf verschiedene Art & Weise am Decoder angebracht (verklebt) sein kann. Der erschien - als OEM-Variante - von ESU erstmals in den Märklin Lokomotiven [V160 & BR 50] der mfx-Startpackung 29821.

Bedingt durch den seitlichen Quarz war er allerdings in einigen Lokomotiven zu breit und so mussten weitere Lösungen her.

Decoder dieser Bauart besitzen verschiedene Protokolle. In der werkseitigen Ausführung sind das:

• mfx-Protokoll
• MM-II Protokoll - als Kompatibilitäts-Protokoll zum früheren Digital-System

Vorrangig wird immer das mfx-Protokoll bedient, wenn ein mfx-Gleissignal erkannt wird. Wird nur ein MM-II Protoikoll erkannt, ist das mfx-Protokoll abgeschaltet.

• mfx Protokoll mit
  • bis zu 128 Fahrstufen
  • automatischer Adresszuordnung
  • automatischer Anmeldung an die Steuerzentrale
  • bis zu 15 schaltbare Sonderfunktionen (logisch, physikalisch)
  • richtungsabhängig programmiere Ausgänge & Funktionen
  • 6 externe Ausgänge, davon
    • 2 für die Stirnlicht-Funktion (AUX0-v/AUX0-r) - verstärkt
    • 4 für ext. Schaltfunktionen (AUX1, AUX2, AUX3, AUX4) davon bei
      • ESU/Märklin Decodern der 1./2. Generation AUX1+AUX2 verstärkt, AUX3+Aux4 unverstärkt [TTL-Pegel (+5V)]
      • Märklin Decodern der 3.Generation AUX1,...4 verstärkt
• MM-II
  • (Kompatibilitätsprotokoll zu früheren Digitalsystem mit Steuergeräten älterer Bauart [6020, 6021].
  • Protokoll mit 255 Adressen

Motorola-Adresse im Auslieferungszustand: 2681 (10) / BR 17(17)Die Lokomotive ist werkseitig mit einem mfx-Decoder versehen und lt. Märklin optimal eingestellt.

Für etwaige Änderungen an der Konfiguration beachten sie bitte genau die Anweisungen in der Betriebsanleitung, sowie die Hersteller-Hinweise auf der Web-Seite.

Wenn sie eine nicht mehr reproduzierbare Programmierung haben, dann können sie den Decoder wieder in seine Grundkonfiguration (Werkseinstellung) zurück versetzen.

Eine mfx-Lok meldet sich danach wieder unter dem Namen, der auch im Handbuch steht, bei der Zentrale an. Die Motor-Parameter und die Funktionstastenbelegung entsprechen wieder der Werkseinstellung.

Wie dieser RESET durchgeführt wird, erfahren sie aus

• der Decoder-Dokumentation oder ggf. aus
• der Betriebsanleitung oder
• der Beschreibung ihres digitalen Steuergerätes.

Wer sich mit der CV-Programmierung auskennt, kann auch in die CV#8 den Wert 8 schreiben, dann sollte wieder alles normal sein.

Wer die Programmierung mit einer 6021 doch selbst durchführen möchte, der findet hier auf dem Märklin-Server eine Anleitung  dazu.

Bei einrm RESET des Decoders, gehen alle vorher gemachten Änderungen an der Konfiguration verloren. Sollten sie also Einstellungn auf ihre Bedürfnisse abgeändert haben, so müssen diese später durch individuelle Neuiprogrammierung wieder hergestellt werden

erreichbar mit mfx-Steuergeräten [MS1/MS2/CS1/CS2/CS3//ECOS] oder Fx-Zentralen 6021 [6020 ... nur F0]

F0  Spitzenlicht   Ein / Aus F1       Ein / Aus F2  Betriebsgeräusch   Ein / Aus   Funktionsbelegung:   37974 & ff. F3  Lokpfeife    Ein / Aus F4  Direktsteuerung / (ABV)   Ein / Aus

nur erreichbar mit mfx Steuergeräten [MS1/MS2/CS1/CS2/CS3//ECOS] mit 6021 über eine 2. MM-Adresse

F5  Kohle schaufeln   Ein / Aus F6  Luftpumpe/Kompressor   Ein / Aus   F7  Rangierpfiff   Ein / Aus F8  Bremsenquietschen aus   Ein / Aus

nur erreichbar mit mfx Steuergeräten [MS1/MS2/CS1/CS2/CS3//ECOS] oder bei mxD-Decodern 3.+ 4. MM-Adresse

F9  Injektor   Ein / Aus F10  Dampf ablassen   Ein / Aus F11  Schüttelrost     Ein / Aus F12           F13       Ein / Aus F14       Ein / Aus F15       Ein / Aus .

Function-Mapping

Verwendung der AUX-Ausgänge AUX 1 - / -   AUX 3 - / - AUX 2 - / - AUX 4 - / -   Fahrzustandsbezogene Einstellungen   Stand v     Fahrt v   r   r

Anmerkungen: - / -
