Märklin Insider-Club

Jahr 2017 / #2

Märklin Händler Initiative / MHI

Sondermodell 2 des Jahres 2017

#

techn. Übersicht

zum Modell des/der Elektro- Lokomotive

der Baureihe 103.1 der deutsche Bundesbahn (DB) mit langem Führerstand

Gebaut von Mechanischer Teil: Henschel-Werke, Krauss-Maffei, Krupp Elektrischer Teil: AEG, BBC, Siemens

als Versuchs-/Serienlokomotive aus dem Typenprogramm der DB.

Epoche: III, Betriebsnummer: 103 243-2

techn. Übersicht

zum Modell des/der Elektro- Lokomotive

der Baureihe BR103.1 der Deutschen Bundesbahn (DB) als Variante in schwarz/weinrot/elfenbein en Farbgebung.

Gebaut von Hersteller: - Hersteller -

als Versuchs-/Serienlokomotive aus dem Typenprogramm der Deutschen Bundesbahn / (DB).

Epoche: III, Betriebsnummer: 103 243-2

Historie

Die Baureihe E03/103.1

Anfang der 1960er Jahre entschloss sich die damalige Deutsche Bundesbahn (DB), den wachsenden Reisezugverkehr mit der Entwicklung einer leistungsfähigen Maschine auszubauen. Ende 1962 wurden vier Probelokomotiven der neuen Baureihe E 03 bei Henschel (mech. Teil) und Siemens-Schuckert (elektr. Teil) in Auftrag gegeben, die noch rechtzeitig zur Internationalen Verkehrsausstellung 1965 in München fertiggestellt werden konnten.

Für den ab 1971 geplanten InterCity-Verkehr (IC 71) wurde ab 1969 die Serienproduktion der Baureihe 103 aufgenommen, aber mit einem neuen Lastenheft: Die Anhängelasten von TEE- und IC-Zügen mit 200 km/h stiegen von 300 auf 480 t und 800 t schwere D-Züge sollten noch mit 160 km/h befördert werden können.

Bei den 145 Serienloks – nun als Baureihe 103.1 bezeichnet – orientierte sich der konstruktive Grundaufbau des Fahrzeugteils mit Brückenrahmen, Lokkasten aus fünf Segmenten und den dreiachsigen Drehgestellen an den Prototypen. Auch die gleiche Kopfform konnte von den Vorausloks übernommen werden. Äußerlich am auffälligsten zeigte sich die Verdopplung der Lufteintrittsöffnungen durch eine zweite, fünfteilige Reihe von Lüftergittern in der unteren Hälfte der Seitenwände, bedingt durch eine größere Kühlluftzufuhr aufgrund der Mehrleistung der Loks.

Mit einem auf Höchstleistung getrimmten Haupttransformator (Traktions-Dauerleistung 6.250 kVA) und Leichtbau Leistungsmotoren des Typs WBM 368/17f mit einer Dauerleistung von 1.240 kW ergab sich eine satte Leistungserhöhung um 25,3 % gegenüber den Prototypen – insgesamt stolze 7.440 kW oder 10.116 PS.

Die letzten dreißig Exemplare (103 216-245) erhielten einen um 700 mm verlängerten Rahmen mit vergrößerten Führerständen, um die vom Lokpersonal dringend geforderte Vergrößerung der beengten Führerräume umzusetzen. Zum Wohlbefinden trug ferner eine von der Außentemperatur unabhängig zu regelnde Zufuhr von warmer oder kalter Frischluft durch ein leistungsfähigeres Klimagerät bei.

Nach ihrer Anlieferung in den Jahren 1970 bis 1974 übernahmen die 103.1 sofort die neuen IC-Züge sowie natürlich auch die prestigeträchtigen TEE, die nun zum Teil sogar in das neue IC-Netz integriert worden waren. Erst nach über dreißig Jahren Einsatz im schweren, hochwertigen Reisezugdienst mit höchsten Laufleistungen fuhren die Serienloks im Dezember 2002 ihre letzten Planleistungen.

Für Reserve- und Sonderleistungen blieben einige Exemplare weiter im Bestand. Zwei Maschinen (103 113 und 245) stehen noch heute bei der DB AG im Werk München für Fernverkehrsdienste betriebsfähig zur Verfügung und erhalten regelmäßig ihren Auslauf.

... Mod

Vorbild

Vorbild: Elektrolokomotive Baureihe 103.1 der Deutschen Bundesbahn (DB).

Ausführung mit verlängertem Führerstand,
Pufferverkleidung und Frontschürze mit der Betriebsnummer 103 243-2 in purpurrot/beiger Farbgebung.
Beheimatung im Bahnbetriebswerk Hamburg-Eidelstedt. Betriebszustand Ende der 1970er Jahre.

Modell

Mit mSD3 Digital-Decoder mfx+ und umfangreichen Geräuschfunktionen. Der Decoder unterstützt die Digitalformate mfx, MM1, MM2 und DCC.
5-poliger Hochleistungsantrieb mit Schwungmasse zentral eingebaut. Jeweils zwei Achsen in jedem Treibgestell über Kardan angetrieben. Haftreifen.
Fahrtrichtungsabhängig wechselndes Dreilicht-Spitzensignal und zwei rote Schlusslichter konventionell in Betrieb, digital schaltbar.
Spitzensignal an Lokseite 2 und 1 jeweils digital separat abschaltbar.
Führerstandsbeleuchtung digital schaltbar.
Maschinenraumbeleuchtung digital schaltbar.
Beleuchtung mit wartungsfreien warmweißen und roten Leuchtdioden (LED).
Bewegliche Lokführerfigur in beiden Führerständen digital schaltbar. Lokführer mit Richtungswechsel auch im Analogbetrieb.
Neue, filigrane Einholm-Stromabnehmer, digital schaltbar.
Angesetzte Scheibenwischer.
Angesetzte Griffstangen und Dachleitungen aus Metall.
Geschlossene Schürze,
Bremsleitungen, Steckdosen, Schraubenkupplung und Trittstufen liegen als separat ansteckbare Teile bei.
Länge über Puffer 23,2 cm.

Highlights

Komplette Neuentwicklung.
Fahrgestell und Aufbau der Lokomotive aus Metall.
Märklin SoundDecoder 3 mit Spielewelt-Funktion.
Der Decoder unterstützt die Digitalformate mfx, MM1, MM2 und DCC.
Umfangreiche Licht- und Geräuschfunktionen.
Bewegliche Lokführerfigur in beiden Führerständen.
Lokführer mit Richtungswechsel auch im Analogbetrieb.
Neue, filigrane Einholm-Stromabnehmer.
Stromabnehmer digital schaltbar.
Führerstandbeleuchtung.
Maschinenraumbeleuchtung.
--- HGH -------------------------------
doppelte Lüfterreihe
Schleifer jetzt unter Führerstand 1

Ergänzung

43856v 680

Ein passendes Personenwagenset des TEE "Parsifal" wird unter der Artikelnummer 43856 exklusiv nur für Insider-Mitglieder angeboten.

Trix-Variante

Das Modell wird/wurde auch in einer Gleichstrom-Variante [22932] bei Trix angeboten.

Vorbild, Modell, Highlights © by Märklin / Trix - teils auch mit eigenen Ergänzungen

Lok-Familie

					00000	00000	00000	00000	00000	00000
E03 / BR103.1	Märklin	Hamo	DCM
		Analog		elU
		Digital		DELTA






				C90
				C90
				C90x

									39573
			CSin1							39579
		Systems		mfx				39572
			DCM				37571		37573	37574
						37575
							39576	39577	39578


			DC	mfx+	26680	39150	39151	39152	39153
			DC	mfx+		39170	39171		39173
	Trix	2L		DC

*** noch nicht vollständig ***Quellen:

Märklin Produktdatenbank

{-article id="1921"}[text]{/article}

/

Produktdatenbank

Infos / Dokus	in/aus der	Produkt-Datenbank	Märklin	39170
			Trix	22932

Hinweis:

Die Produkt-Datenbank von Märklin / Trix umfasst Artikel ab dem Produktionsjahr 2000.

Bei bestimmten Artikel - wie z.B. Sondermodelle, Händler-Kleinserien, etc. - verweigert man aber die Anzeige.

Erfolgt keine Anzeige, kann über die Techn. Dokumente eine neue Suche gestartet werden.

Techn. Dokumente

Märklin: Technische Dokumente

Hinweis

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

ihre Informationen
Bilder des Modells
Bilder des Decoders
etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

Web-Links

Elektrik

PCBs

Info(*)

Typ=elektro-lok

Träger / Decoder

Dec.Träger(*)

Ansicht

{rem}Neue Struktur nach Zusammenfassung von 2091 mit 455{/rem}** BR=br103.1** Art=39170

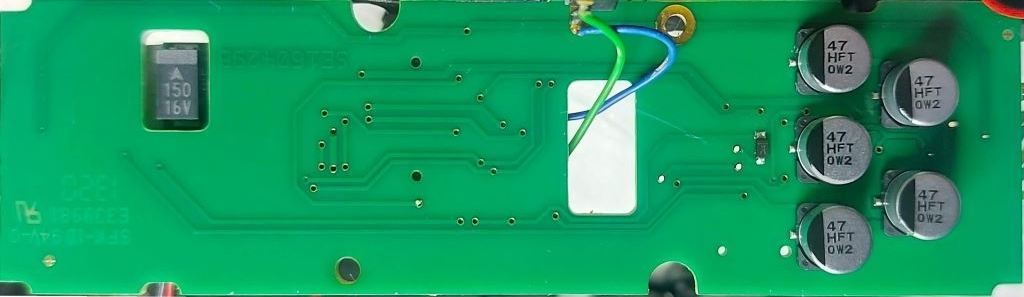

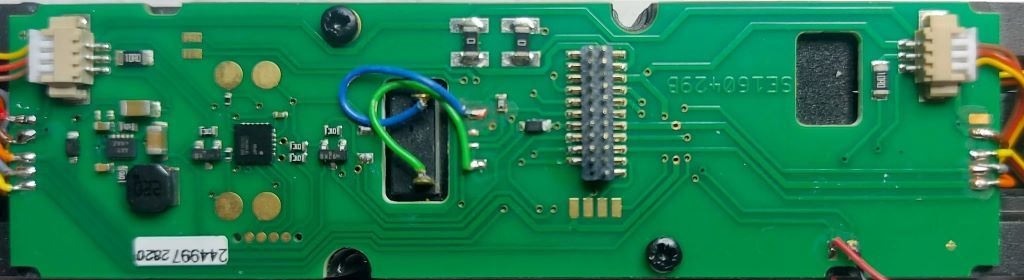

Märklin Decoderträger der Lokomotive BR103.1 der DD [39170, 39171]


Oberseite	Unterseite

ET#: SE160429B

Info

--- Elektro-Lok ---

Erweiterungen

{-snippet alias="maetrx-pcb-erweiterungen-mtc"}{-snippet alias="maetrx-pcb-erw" pcbtype="dt"}{-snippet alias="maetrx-pcb-erw"}

periphere Erweiterungen - was ist das?

In einigen Fällen werden auf dem Decoderträger neben der mtc-Schnittstelle noch zusätzliche Beschaltungen vorgenommen, die für einige Funktionen des jeweiligen Modells benötigt werden. Dazu zählen z.B.:

Ausgänge/Verstärkerstufen für AUX3 bzw. AUX4
Rauchsatzansteuerung
Schleiferumschaltung Steuerung
Ansteuerung v. Telex-Kupplungen
Lichtsteuerung (führerstandsbezogen)
zusätzliche Lautsprecher
etc.

Erweiterungen für diese Platine.

Art-Variable (39170) nicht belegt/auswertbar || mit akt. Wert nicht verarbeitbar/ggf. (noch) ungültig !

Pläne

{-article id="1581"}[text]{/article}

Anschlüsse/Verdrahtung

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

ihre Informationen
Bilder des Modells
Bilder des Decoders
etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

Lageplan

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

ihre Informationen
Bilder des Modells
Bilder des Decoders
etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

Schaltplan

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

ihre Informationen
Bilder des Modells
Bilder des Decoders
etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

Bestückungsplan

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

ihre Informationen
Bilder des Modells
Bilder des Decoders
etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

Schnittstelle

mtc top Auf der Platine ist eine 21-pol. Mikrostiftleiste nach mtc Norm [NEM660] verbaut.

Nähere Informationen dazu findet man bei den "Normen Europäischer Modellbahnen / MOROP"

Merkmale

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

ihre Informationen
Bilder des Modells
Bilder des Decoders
etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

Montage

mae pcb dt se100324A mont 300 Der Decoderträöger wird kopfüber auf die Stehbolzen aufgesetzt und mittels zweier Kreuzschlitzschrauben fixiert.

mae pcb dt se100324A dec bot 300 Dadurch kann auf der Unterseite der Decoder verbaut werden und die Kontaktierung zu Maschinenraum-Beleuchtung kann von der Oberseite aus erfolgen.

{-article id="1691"}[text]{/article}

Bauteile

Dl - Datenblatt

(mtc-Stiftleise) | SMT-micro-header/connector - 0.1"/1.27mm [Samtec, MP-Garry(dt), etc.]

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

ihre Informationen
Bilder des Modells
Bilder des Decoders
etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

Dl - Datenblatt

FCP/FFC mtc-Flachverbinder für SMD-Montage | [verschiedene Hersteller und Polzahlen z.B. Molex 52271]

Dl - Datenblatt

SMD-Federkontakt | [verschiedene Händler z.B. TME FK-460.08BB ]

Dl - Datenblatt

SMD-Drossel | SMD - Drossel [verschiedene Hersteller]

Hinweis/e

Da die Platine mit einer 21-pol. mtc-Schnittstelle ausgerüstet ist, kann jeder beliebige Digital-Decoder (Standard-/Sound) eingesetzt werden, der diese Schnittstelle bedienen kann. Abhängig vom verwendeten Decoder, können dann auch verschiedene - mittlerweile bis zu 32 - Funktionen realisiert sein.

Diese sind verschiedener Kategorien zugeordnet:

logische Funktionen - z.B. Rangiergang, Simulation der Massenträgheit [ABV], etc.,
physikalische Funktionen - z.B. Schaltausgänge für Licht, Rauchsatz, etc.
und Geräusche - bei Sound-Decodern.

Eine genaue Auflistung der Funktionen, sowie deren "Zuordung zu den Funktionstasten" (Funktion-Mapping) des werkseitig verbauten Decoders, findet man im Register: Decoder > Funktionen, in der Betriebsanleitung zu ihrer Lokomotive, oder auch in der Produktdatenbank des Herstellers.

Tuning

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

ihre Informationen
Bilder des Modells
Bilder des Decoders
etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

{-article id="776"}[text]{/article}

Quit Article: 2223 ... BR= / Art= br103.1 / 39170

Quit Art=1503

{-article id="1402"}[text]{/article}{-article id="403"}[text]{/article}

Quit Article: 2551 ... BR= / Art= br103.1 / 39170

{-article id="1116"}[text]{/article}

Decoder

Platine

Ansicht

Märklin/Trix mSD3 Decoder Layout 1

Version 1


Oberseite	Unterseite

Version 2


Oberseite	Unterseite

Unterschied

Auf der Oberseite im oberen Bereich der mtc-Schnittstelle wurden Bauteile geändert.

Oberseite - Version 1	Oberseite - Version 2

ET#: 254685 / KN150505C ?

Info(*)

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

ihre Informationen
Bilder des Modells
Bilder des Decoders
etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

Schnittstelle

Märklin-Decoder Typen (mSD bzw. mSD3) sind mit verschiedenen Schnittstellen ausgerüstet. Nachstehend eine Übersicht.

mtc-Schnittstelle

Die Platine ist mit einer 2x11-pol. (22) Lochreihe ausgestattet, auf der oben eine passende Steckbuchse aufgelötet ist.

buchse mtc Durch die darunter liegenden Lochreihen besteht die Möglichkeit, die Platine auf einer passenden Steckleiste "durchzustecken".

Diese Montageform ist bei Märklin/Trix die Standard-Variante.

Meine Dokumentation der Schnittstelle gibt es hier:

{-phocadownload view=file|id=1|text=mtc-Schnittstelle|target=s}

Die Schnittstelle wird mitterweile auch von anderen Herstellern wie ESU/Brawa/Hobbytrade/Zimo und Liliput angeboten.

Hier ist jedoch Obacht geboten, da diese die Decodermontage teilweise um 180° gedreht - also mit der Buchsenleiste nach unten - machen. Das hat den Vorteil, dann oft noch weitere Bauteile unterhalb des Decoders platziert werden können.

Kabel-Schnittstelle

Die Lötpads unterhalb der Lochreihen sind für den Kabelanschluss bei freier Verdrahtung einer 8-pol. Schnittstelle.

Abhängig von der Art des Decoders kann die Belegung der Lötflächen variieren. Bitte schauen sie immer auch in ihre Decoder-Betriebsanleitung.

Weitergehende Infos dazu finden sie unter dem Reiter "Anschlüsse>mLD-/mSD-Kabel-Anschlüsse.

mLD3-/mSD3 Decoder:
Eine Kabel-Anschluss-PAD-Reihe ist bei diesem Decoder nicht mehr explizit vorhanden.. Hier werden die notwendigen Verbindungen mittels in die mtc-Buchse eingelöteter Kaberlitze hergestellt.

SUSI-Schnittstelle

SUSILOGO Bei diesem Decoder kann die SUSI-Schnittstelle nur über die in der 21-poligen mtc-Schnittstelle integrierten Anschlüsse verwendet werden.

Zusätzlich / Ersatzweise ist ein direkter Anschluss eines ext. SUSI-Moduls auch direkt über die vorhandenen LötPADs auf dem Decoder möglich.

?>{/source}

Merkmale

Merkmal	Ausführung	Bemerkung
Material:	Epoxyd-Glasharzgewebe
Grund-Format:	rechteckig
Abmessungen:	Dicke: 6,2mm, Länge: 30mm, Breite 15,5mm
Lötstopplack:	hellgrün
Bestückung:	beidseitig
Leiterbahnführung:	beidseitig mit Durchkontaktierungen
Multi-Layer / Anzahl:	ja?/?
Aufkleber:	- / -
Aufdrucke:	KN150915B
Ersatzteilnummer:	- / -

{-article id="639"}[text]{/article}

Anschlüsse

mLD3/mSD3 mit Kabel

Die Decoder mLD3-/mSD3 haben keine besonderen LötPADs für den Anschluss von Kabeln mehr auf der Platine. Die Kabel werden nun von unten in die Löcher der Lochreihe gesteckt und oben auf der Buchsenleiste verlötet.

Das ist zwar techn. sicher stabiler und die Kabel sitzen fester, verhindert aber die Möglichkeit, einen solchen Decoder ohne größere Aufwände - nach dem Entfernen der Kabel - in einer normalen 21-pol. Stiftleiste weiter zu verwenden, da die Steckbuchse durch - noch ggf. vorhandenes Lötzinn - verunreinigt ist und somit nicht mehr leichtgängig auf die Stiftleiste gedrückt werden kann.

mLD3 21-pol. mtc Schnittstelle

mSD3 21-pol. mtc Schnittstelle

ext. Ausgänge

Märklin Decoder: ext. Ausgänge - mLD3 / mSD3
Ausgang	LV	LH	AUX1	AUX2	AUX3	AUX4
rückwärts \| vorwärts
Typ	OC	OC	[TTL/OC]*	[TTL/OC]*	[TTL/OC]*	[TTL/OC]*
Schaltverhalten im aktiven Zustand	TTL = Logic-Pegel (+5V) / OC = open collector .... schaltet gegen Elektronik-Masse

* [TTL/OC]

Bei diesen Decodern kann man das Ausgangsverhalten per Software - Configuration-Variable [CV] einstellen. Nähere Einzelheiten dazu findet man in den Märklin-Unterlagen zum Decoder. Dabei lässt sich das Ausgangsschaltverhalten zwischen "logisch / unverstärkt" oder "physikalisch / verstärkt" einstellen.

{-article id="2644"}[text]{/article}

techn. Daten

Technische Daten: mSD

Maße (L x B x H) 30 x 15,5 x 6,2 mm
Dauerlast am Motorausgang ? 1,1 A
Belastung der Lichtausgänge ? 250 mA
Belastung AUX 3 – AUX 4 (Schaltausgang) je ? 250 mA
Belastung AUX 3– 4 (logischer Ausgang mit TTL-Pegel (+5V)) je ? 20 mA
Belastung AUX + Licht (Summe) ? 300 mA
Belastung Motor bzw. AUX 5/6 ? 1,1 A
Max. Ges.-Belastung (Summe) ? 1,6 A
Max. Spannung ? 40 V
Sound-Leistung (an 4 ? /8 ?) 2,3 W / 1,2 W
Kurzschluss und Überlastschutz an den Ausgängen Licht vorne (LV), Licht hinten (LH), AUX 1 – AUX 24 und an den Motorausgängen.

Quelle: Diese Angaben wurden den Anleitungen für die mSD3-Update-Decoder entnommen. Die werkseitig verbauten Decoder werden diesen Spezifikationen wohl auch weitgehend entsprechen.

{reg H}Funktionen • Der mSD SoundDecoder, ein SoundDecoder mit sehr weit reichenden Einstell- und Anpassungsmöglichkeiten. • Zusätzliche Sound-Funktionen stehen zur Verfügung. • Der Decoder ist voll updatefähig. • Voraussetzung hierfür ist ein entsprechendes Steuergerät (Central Station 60213/60214/60215, Software-Version 4.0, Gleisformatprozessor GFP 2.0 oder höher). • Die Einstell- und Digitalfunktionen sind nur im Digitalbetrieb anwendbar. Es stehen jedoch nicht in allen Protokollen die gleichen Möglichkeiten zur Verfügung.Sonstiges• Multiprotokollfähig (fx (MM), mfx, DCC und AC/DC). • Automatische System-Erkennung. Zur Bedienung muss die jeweils diesem System zugeordnete Adresse verwendet werden. • Anfahr- und Bremsverzögerung können getrennt voneinander eingestellt werden. Kann über das Funktionsmapping jeder beliebigen Funktionstaste zugewiesen werden. • Typische Soundkulissen für Dampf-, Diesel- und Elektrolokomotiven. • Variable Motorregelung im Digital- sowie im Analogbetrieb. • Unterstützung für 6090, 60901, DC-, Sinus- und Glockenanker-Motoren. Bei Sinus-Motoren müssen CV 52 auf 1 und CV 56 auf 0 sowie CV 51 entweder auf 24 oder 0 gesetzt werden (Beachten Sie die CV-Tabellen). Zusätzlich müssen Sie Aux3 und Aux4 jeweils auf Stand(S) und Fahrt (F) mit der Central-Station oder dem Programmer 60971 mappen.• Funktionsmapping, siehe Hilfe in der Central Station 60213/60214/60215 oder eine ausführliche Tabelle zum Funktionsmapping finden Sie im Internet unter: www.maerklin.de/de/produkte/tools_downloads/technische_informationen.html • updatefähig mit Central Station 60213/60214/60215 (Software Version 4 oder höher oder mit Programmer 60971) • Programming on Main (PoM), diese Programmierung muss vom Steuergerät unterstützt werden. Beachten Sie hierzu die Bedienungsanleitung ihres Steuergerätes. • Einstellbarer Rangiergang • Brems- /Signalhalteabschnitt-Erkennung im Digitalbetrieb• automatisches Einmessen der Lokomotive mit CV 7 (mfx, DCC,MM){/reg}

Sonstiges

{-article id="328"}[text]{/article"}

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

ihre Informationen
Bilder des Modells
Bilder des Decoders
etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

Info

allg. Infos

Dec-Variable (msd3) nicht belegt/auswertbar || mit akt. Wert nicht verarbeitbar/ggf. (noch) ungültig !

Detail-Infos

Dieser Decoder wurde in der Zeit ab 09/2015 bei Märklin als Nachfolger der bis dahin eingesetzten mSD verbaut. Der Decoder stellt die 3. Generation der mfx-fähigen Decoder dar. Er wartet mit zahlreichen Neuerungen auf, die sowohl technischer als auch funktionaler Natur sind. z.B.

techn. Neuerungen
- So arbeiten die neuen Decoder mit einer modernen 32-Bit-Architektur (bisher: 8-Bit-Technologie) und sind somit wesentlich schneller und leistungsfähiger.
- Zudem bietet die neue Generation mehr Speicherplatz und einen deutlich leistungsfähigeren Audioprozessor (Digitaler Signal Prozessor / DSP), der Lautsprecher noch gezielter ansteuert. Und das alles bei identischer Platinengröße.
funktionalen Neuerungen
- Unterstützen alle gängigen Digital-Formate (fx, mfx, DCC) und sind sowohl in H0-Lokomotiven von Märklin als auch von Trix einsetzbar.
- Sie sind für bis zu 32 schaltbare Funktionen vorbereitet.
- Während einer Einmeßfahrt stellen sie automatisch die optimalen Motorparameter ein.
- Sie bieten individuell regelbare Sounds und eine verbesserte Soundtiefe.
- Individuelle Sounds lassen sich einfach aufspielen.
- Der Decoder arbeitet intern mit 4096 statt bisher 126 Fahrstufen.
- Die Langsamfahreigenschaften sind nochmals deutlich optimiert.
- Jeder Decoder kann beliebig mit Projekten bespielt werden.
- Dank eines erweiterten Mappings können Funktionen nun logisch verknüpft werden.
- Auch komplexe Aktionsabläufe (wie Rangierfahrten oder der „Kupplungswalzer“) sind nun möglich.
- Funktionsausgänge können in ihrem Verhalten als verstärkt oder auch unverstärkt konfiguriert werden.

Die werksseitig verbauten Decoder in den Modellen, lassen es weiterhin aber nicht zu, dass die Geräuschdateien verändert werden können. Die Sounds sind gegen Updates gesperrt.

Für die Umrüstung älterer Lokomotiven, wurden verschiedene Umrüstsätze entwickelt und angeboten. Diese beinhalten neben dem Decoder auch noch weitere Komponenten, wie Leiterplatten, Lautsprecher, etc.

Funktionen

erreichbar mit mfx-Steuergeräten [MSx/CSx//ECOS] oder Fx-Zentralen 6021 [6020...nur F0]

F0	Spitzen- / Schlusslicht [ww/rt]	Ein / Aus
F1	Pantograph 2 heben/senken + Pantograph-Geräusch	Ein / Aus
F2	Betriebs-/Fahrgeräusch	Ein / Aus

Modell: 39170 MM-/DCC-Adr. 03/03
F3	Service-Funktion ⁴	Ein / Aus
F4	Pantograph 1 heben/senken + Pantograph-Geräusch	Ein / Aus

nur erreichbar mit mfx Steuergeräten [MS1/MS2/CS1/CS2/CS3//ECOS] mit 6021 über eine 2. MM-Adresse

F5		Führerstandsbeleuchtung		Ein / Aus
F6		Spitzensignal Führerstand 2 aus ³	Ax2	Ein / Aus

F7		Rangierpfiff		Ein / Aus
F8		Spitzensignal Führerstand 1 aus ³	Ax1	Ein / Aus

nur erreichbar mit mfx Steuergeräten [MS1/MS2/CS1/CS2/CS3//ECOS] oder bei m_xD-Decodern 3.+ 4. MM-Adresse

F9	Direktsteuerung / [ABV]		Ein / Aus
F10	Bremsenquietschen aus		Ein / Aus
F11	Lokführer ab/auf		Ein / Aus
F12	Maschinenraumbeleuchtung	Ax3	Ein / Aus

F13	Schaffnerpfiff	Ein / Aus
F14	Lokpfeife	Ein / Aus
F15	Bremsenquietschen aus ¹	Ein / Aus
.

nur erreichbar mit mfx Steuergeräten [CS2+Update4.2 oder höher, CS3, ECOS1/2]

F16	Lüfter	Ein / Aus
F17	Kompressor	Ein / Aus
F18	Pressluft ablassen	Ein / Aus
F19	Bahnhofsdurchsage	Ein / Aus
F20	Abfahrtsansage	Ein / Aus
F21	Begrüßungsansage	Ein / Aus
F22	Fahrtkartenkontrolle	Ein / Aus
F23	Durchsage im Zug 1	Ein / Aus
F24	Gespräch (Schaffner)	Ein / Aus

F25	Durchsage im Zug 2	Ein / Aus
F26	Gespräch (Zugführer) 1	Ein / Aus
F27	Durchsage im Zug 3	Ein / Aus
F28	Gespräch (Zugführer) 2	Ein / Aus
F29	Kabinenfunk	Ein / Aus
F30	Sifa (Alarm)	Ein / Aus
F31	Bahnsteiggeräusche	Ein / Aus
F32		Ein / Aus

Function-Mapping

Verwendung der AUX-Ausgänge
AUX 1	F8	AUX 3	F12
AUX 2	F6	AUX 4	- / -

Fahrzustandsbezogene Einstellungen
Stand	v	Fahrt	v
	r		r

Anmerkungen:¹Nur für Spielewelt - nicht verschieben/mappen² hier nicht relevant³ Nur in Verbindung mit Spitzensignal/Zusammengeschaltet: Rangierlicht (Doppel-A)⁴ Beide Lokführer gehen in aufrechte Position und beide Pantographen werden ausgefahren. Unabhängig davon, welche Funktionen sonst geschaltet sind.

Digitales

allgem. Infos

techn. Neuerungen
- So arbeiten die neuen Decoder mit einer modernen 32-Bit-Architektur (bisher: 8-Bit-Technologie) und sind somit wesentlich schneller und leistungsfähiger.
- Zudem bietet die neue Generation mehr Speicherplatz und einen deutlich leistungsfähigeren Audioprozessor (Digitaler Signal Prozessor / DSP), der Lautsprecher noch gezielter ansteuert. Und das alles bei identischer Platinengröße.
funktionalen Neuerungen
- Unterstützen alle gängigen Digital-Formate (fx, mfx, DCC) und sind sowohl in H0-Lokomotiven von Märklin als auch von Trix einsetzbar.
- Sie sind für bis zu 32 schaltbare Funktionen vorbereitet.
- Während einer Einmeßfahrt stellen sie automatisch die optimalen Motorparameter ein.
- Sie bieten individuell regelbare Sounds und eine verbesserte Soundtiefe.
- Individuelle Sounds lassen sich einfach aufspielen.
- Der Decoder arbeitet intern mit 4096 statt bisher 126 Fahrstufen.
- Die Langsamfahreigenschaften sind nochmals deutlich optimiert.
- Jeder Decoder kann beliebig mit Projekten bespielt werden.
- Dank eines erweiterten Mappings können Funktionen nun logisch verknüpft werden.
- Auch komplexe Aktionsabläufe (wie Rangierfahrten oder der „Kupplungswalzer“) sind nun möglich.
- Funktionsausgänge können in ihrem Verhalten als verstärkt oder auch unverstärkt konfiguriert werden.

Die werksseitig verbauten Decoder in den Modellen, lassen es weiterhin aber nicht zu, dass die Geräuschdateien verändert werden können. Die Sounds sind gegen Updates gesperrt.

Protokoll

Decoder dieser Bauart besitzen verschiedene Protokolle. In der werkseitigen Ausführung sind das:

mfx-Protokoll
MM-II Protokoll - als Kompatibilitäts-Protokoll zum früheren Digital-System

Vorrangig wird immer das mfx-Protokoll bedient, wenn ein mfx-Gleissignal erkannt wird. Wird nur ein MM-II Protoikoll erkannt, ist das mfx-Protokoll abgeschaltet.

mfx Protokoll mit
- bis zu 128 Fahrstufen
- automatischer Adresszuordnung
- automatischer Anmeldung an die Steuerzentrale
- bis zu 15 schaltbare Sonderfunktionen (logisch, physikalisch)
- richtungsabhängig programmiere Ausgänge & Funktionen
- 6 externe Ausgänge, davon
  - 2 für die Stirnlicht-Funktion (AUX0-v/AUX0-r) - verstärkt
  - 4 für ext. Schaltfunktionen (AUX1, AUX2, AUX3, AUX4) davon bei
    - ESU/Märklin Decodern der 1./2. Generation AUX1+AUX2 verstärkt, AUX3+Aux4 unverstärkt [TTL-Pegel (+5V)]
    - Märklin Decodern der 3.Generation AUX1,...4 verstärkt
MM-II
- (Kompatibilitätsprotokoll zu früheren Digitalsystem mit Steuergeräten älterer Bauart [6020, 6021].
- Protokoll mit 255 Adressen

Werkswerte

allgemeine Lokomotiv-Werte

Hersteller: Maerklin

Artikel: 39170

MM2-/DCC-Adresse: 03/03

CSx-Lok-Name: 103 243-2 DB

Auslieferungszustand ab Werk - Decoder-Reset

Die Lokomotive ist werkseitig mit einem mfx-Decoder versehen und lt. Märklin optimal eingestellt.

Für etwaige Änderungen an der Konfiguration beachten sie bitte genau die Anweisungen in der Betriebsanleitung, sowie die Hersteller-Hinweise auf der Web-Seite.

Wenn sie eine nicht mehr reproduzierbare Programmierung haben, dann können sie den Decoder wieder in seine Grundkonfiguration (Werkseinstellung) zurück versetzen.

Eine mfx-Lok meldet sich danach wieder unter dem Namen, der auch im Handbuch steht, bei der Zentrale an. Die Motor-Parameter und die Funktionstastenbelegung entsprechen wieder der Werkseinstellung.

Wie dieser RESET durchgeführt wird, erfahren sie aus

der Decoder-Dokumentation oder ggf. aus
der Betriebsanleitung oder
der Beschreibung ihres digitalen Steuergerätes.

Wer sich mit der CV-Programmierung auskennt, kann auch in die CV#8 den Wert 8 schreiben, dann sollte wieder alles normal sein.

Wer die Programmierung mit einer 6021 doch selbst durchführen möchte, der findet hier auf dem Märklin-Server eine Anleitung dazu.

Bei einrm RESET des Decoders, gehen alle vorher gemachten Änderungen an der Konfiguration verloren. Sollten sie also Einstellungn auf ihre Bedürfnisse abgeändert haben, so müssen diese später durch individuelle Neuiprogrammierung wieder hergestellt werden

Programmierung+CV-Infos

CV-Informationen

Decoder-Komponente|closed

Daten	Ausführung	Bemerkung
Downloads	CV-Liste für Motorola- / fx-Betrieb CV-Liste für DCC-Betrieb mLD3_mSD3_Zusatzanleitung	von der Märklin-Homepage:
Ausgänge:	Der Decoder besitzt neben den Lichtausgängen [LV/LH] noch 4 weitere physikalische Ausgänge. Diese werden mit [ Aux1 ... Aux4] bezeichnet. Es handelt sich um sogn. verstärkte Ausgänge, die im aktivierten Zustand zur Elektronikmasse durchschalten. Das entspricht dem "active-low" Verhalten.

Soundmodul-Komponente

Daten

Ausführung

Bemerkung

Die Decoder sind - im Gegensatz zu den mSD-Varianten - mit einem "Digitalen Sound-Prozessor" / DSP. Dieser verarbeitet die einzelnen Sound-Dateien, die in einem Soundablaufplan definiert sind. Im Soundablaufplan kann eine für die jeweilige Lok hinterlegte Geräuschkomposition abgelegt werden, die beim Aktivieren des Betriebsgeräusches abgespielt wird. Der Plan ist Bestandteil des Soundprojektes, das beim Programmieren des Decoders aufgespielt wird.

Dieses Geräusch wird durch den aktuellen Fahrzustand der Lokomotive synchronisiert und ermöglichst somit ein wirklich realistisches Geräuscherlebnis.

Der Soundspeicher kann mittels einer Software mit vorgefertigtigen bzw. auch mit individuellen Sounds geladen werden.

Downloads

Auf dieser Seite finden sie alle notwendigen Informationen bzw. die benötigten Software-Komponenten

von der
Märklin -Homepage:

weitere Dokumente von Märklin/LGB

Weitere Informationen hat Märklin in der Anleitung für die LGB-Update-Decoder dargelegt. Diese können hier als PDF-Datei angesehen werden.

erw. Informtionen

{reg H}

Allgemeine Angaben

1 Kurze Adresse
2 Min. Geschwindigkeit
3 Anfahrverzögerung
4 Bremsverzögerung
5 Max. Geschwindigkeit
7 Versionsnummer
8 Herstellerkennung
13 F1-F8 alt. Gleissig. [bit:F1 :F2 :F3 :F4 :F5 :F6 :F7 :F8 ]
14 FL,F9-F15 alt. Gleissig. [bit:FL :F9 :F10 :F11 :F12 :F13 :F14 :F15 ]
17 Lange Adresse HB
18 Lange Adresse LB
19 Traktionsadresse
21 F1-F8 bei Traktion [bit:F1 :F2 :F3 :F4 :F5 :F6 :F7 :F8 ]
22 FL,F9-F15 bei Traktion [bit:FL :F9 :F10 :F11 :F12 :F13 :F14 :F15 ]
27 Bremsmodus [bit:::::DC neg.Rich.::DC pos.Rich.::]
29 Konfiguration [bit:Richtung:Fahrstufen:Analog:::Adressen::]
50 Altern. Gleissignal [bit:AC:DC:MM:MFX::::]
52 Motortyp
53 Regelreferenz
54 Regelparameter K
55 Regelparameter I
56 Regeleinfluss
57 Soundabstand, FS 1
58 Soundabstand, FS >1
59 Richtungssound
60 Multibahnhofsansage [bit:Bahnhöfe:Bahnhöfe:Bahnhöfe:Endansage:Richtung:Ansagefolge::]
63 Lautstärke gesamt
64 Bremsschwelle
66 Vorwärts Trimm
95 Rückwärts Trimm
105 Benutzerkennung
106 Benutzerkennung
136 Faktor ABV
137 Faktor Rangiergang
173 Zustandsspeicher 1 [bit:Funktionen:Fahrstufe:Anfahren:::::]
174 Zustandsspeicher 2 [bit:Richtung:::::::]

Geschw.-Kennlinie

67 Geschw.slideelle FS1
68 Geschw.slideelle FS2
69 Geschw.slideelle FS3
70 Geschw.slideelle FS4
71 Geschw.slideelle FS5
72 Geschw.slideelle FS6
73 Geschw.slideelle FS7
74 Geschw.slideelle FS8
75 Geschw.slideelle FS9
76 Geschw.slideelle FS10
77 Geschw.slideelle FS11
78 Geschw.slideelle FS12
79 Geschw.slideelle FS13
80 Geschw.slideelle FS14
81 Geschw.slideelle FS15
82 Geschw.slideelle FS16
83 Geschw.slideelle FS17
84 Geschw.slideelle FS18
85 Geschw.slideelle FS19
86 Geschw.slideelle FS20
87 Geschw.slideelle FS21
88 Geschw.slideelle FS22
89 Geschw.slideelle FS23
90 Geschw.slideelle FS24
91 Geschw.slideelle FS25
92 Geschw.slideelle FS26
93 Geschw.slideelle FS27
94 Geschw.slideelle FS28

Ausgänge

112 Ausgang LV Modus
113 Ausgang LV Dimmer
114 Ausgang LV Periode
115 Ausgang LR Modus
116 Ausgang LR Dimmer
117 Ausgang LR Periode
118 Ausgang Aux1 Modus
119 Ausgang Aux1 Dimmer
120 Ausgang Aux1 Periode
121 Ausgang Aux2 Modus
122 Ausgang Aux2 Dimmer
123 Ausgang Aux2 Periode
124 Ausgang Aux3 Modus
125 Ausgang Aux3 Dimmer
126 Ausgang Aux3 Periode
127 Ausgang Aux4 Modus
128 Ausgang Aux4 Dimmer
129 Ausgang Aux4 Periode
130 Ausgang Aux5 Modus
131 Ausgang Aux5 Dimmer
132 Ausgang Aux5 Periode
133 Ausgang Aux6 Modus
134 Ausgang Aux6 Dimmer
135 Ausgang Aux6 Periode

Lautstärke

138 Lautstärke Bremssound
139 Lautstärke Fahrsound
140 Lautstärke Sound 1
141 Lautstärke Sound 2
142 Lautstärke Sound 3
143 Lautstärke Sound 4
144 Lautstärke Sound 5
145 Lautstärke Sound 6
146 Lautstärke Sound 7
147 Lautstärke Sound 8
148 Lautstärke Sound 9
149 Lautstärke Sound 10
150 Lautstärke Sound 11
151 Lautstärke Sound 12
152 Lautstärke Sound 13
153 Lautstärke Sound 14
154 Lautstärke Sound 15
155 Lautstärke Sound 16

Analog

176 Analog DC Anfahrspg.
177 Analog DC Höchstspg.
178 Analog AC Anfahrspg.
179 Analog AC Höchstspg.

Mapping

257 Mapping FL (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
258 Mapping FL (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
259 Mapping FL (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
260 Mapping FL (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
261 für spätere Verwendung
262 Mapping F1 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
263 Mapping F1 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
264 Mapping F1 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
265 Mapping F1 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
266 für spätere Verwendung
267 Mapping F2 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
268 Mapping F2 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
269 Mapping F2 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
270 Mapping F2 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
271 für spätere Verwendung
272 Mapping F3 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
273 Mapping F3 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
274 Mapping F3 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
275 Mapping F3 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
276 für spätere Verwendung
277 Mapping F4 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
278 Mapping F4 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
279 Mapping F4 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
280 Mapping F4 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
281 für spätere Verwendung
282 Mapping F5 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
283 Mapping F5 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
284 Mapping F5 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
285 Mapping F5 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
286 für spätere Verwendung
287 Mapping F6 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
288 Mapping F6 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
289 Mapping F6 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
290 Mapping F6 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
291 für spätere Verwendung
292 Mapping F7 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
293 Mapping F7 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
294 Mapping F7 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
295 Mapping F7 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
296 für spätere Verwendung
297 Mapping F8 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
298 Mapping F8 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
299 Mapping F8 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
300 Mapping F8 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
301 für spätere Verwendung
302 Mapping F9 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
303 Mapping F9 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
304 Mapping F9 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
305 Mapping F9 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
306 für spätere Verwendung
307 Mapping F10 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
308 Mapping F10 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
309 Mapping F10 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
310 Mapping F10 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
311 für spätere Verwendung
312 Mapping F11 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
313 Mapping F11 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
314 Mapping F11 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
315 Mapping F11 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
316 für spätere Verwendung
317 Mapping F12 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
318 Mapping F12 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
319 Mapping F12 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
320 Mapping F12 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
321 für spätere Verwendung
322 Mapping F13 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
323 Mapping F13 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
324 Mapping F13 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
325 Mapping F13 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
326 für spätere Verwendung
327 Mapping F14 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
328 Mapping F14 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
329 Mapping F14 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
330 Mapping F14 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
331 für spätere Verwendung
332 Mapping F15 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
333 Mapping F15 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
334 Mapping F15 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
335 Mapping F15 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
336 für spätere Verwendung
337 Mapping Stand (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
338 Mapping Stand (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
339 Mapping Stand (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
340 Mapping Stand (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
341 für spätere Verwendung
342 Mapping Fahrt (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
343 Mapping Fahrt (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
344 Mapping Fahrt (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
345 Mapping Fahrt (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
346 für spätere Verwendung
347 Mapping Sens1 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
348 Mapping Sens1 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
349 Mapping Sens1 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
350 Mapping Sens1 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
351 für spätere Verwendung
352 Mapping Sens2 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
353 Mapping Sens2 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
354 Mapping Sens2 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
355 Mapping Sens2 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
3565 für spätere Verwendung
357 Mapping FL (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
358 Mapping FL (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
359 Mapping FL (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
360 Mapping FL (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
361 für spätere Verwendung
362 Mapping F1 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
363 Mapping F1 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
364 Mapping F1 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
365 Mapping F1 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
366 für spätere Verwendung
367 Mapping F2 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
368 Mapping F2 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
369 Mapping F2 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
370 Mapping F2 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
371 für spätere Verwendung
372 Mapping F3 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
373 Mapping F3 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
374 Mapping F3 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
375 Mapping F3 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
376 für spätere Verwendung
377 Mapping F4 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
378 Mapping F4 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
379 Mapping F4 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
380 Mapping F4 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
381 für spätere Verwendung
382 Mapping F5 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
383 Mapping F5 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
384 Mapping F5 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
385 Mapping F5 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
386 für spätere Verwendung
387 Mapping F6 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
388 Mapping F6 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
389 Mapping F6 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
390 Mapping F6 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
391 für spätere Verwendung
392 Mapping F7 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
393 Mapping F7 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
394 Mapping F7 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
395 Mapping F7 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
396 für spätere Verwendung
397 Mapping F8 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
398 Mapping F8 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
399 Mapping F8 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
400 Mapping F8 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
401 für spätere Verwendung
402 Mapping F9 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
403 Mapping F9 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
404 Mapping F9 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
405 Mapping F9 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
406 für spätere Verwendung
407 Mapping F10 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
408 Mapping F10 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
409 Mapping F10 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
410 Mapping F10 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
411 für spätere Verwendung
412 Mapping F11 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
413 Mapping F11 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
414 Mapping F11 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
415 Mapping F11 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
416 für spätere Verwendung
417 Mapping F12 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
418 Mapping F12 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
419 Mapping F12 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
420 Mapping F12 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
421 für spätere Verwendung
422 Mapping F13 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
423 Mapping F13 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
424 Mapping F13 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
425 Mapping F13 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
426 für spätere Verwendung
427 Mapping F14 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
428 Mapping F14 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
429 Mapping F14 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
430 Mapping F14 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
431 für spätere Verwendung
432 Mapping F15 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
433 Mapping F15 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
434 Mapping F15 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
435 Mapping F15 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
436 für spätere Verwendung
437 Mapping Stand (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
438 Mapping Stand (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
439 Mapping Stand (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
440 Mapping Stand (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
441 für spätere Verwendung
442 Mapping Fahrt (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
443 Mapping Fahrt (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
444 Mapping Fahrt (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
445 Mapping Fahrt (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
4416 für spätere Verwendung
447 Mapping Sens1 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
448 Mapping Sens1 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
449 Mapping Sens1 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
450 Mapping Sens1 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
451 für spätere Verwendung
452 Mapping Sens2 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
453 Mapping Sens2 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
454 Mapping Sens2 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
455 Mapping Sens2 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
456 für spätere Verwendung

{/reg}

Siehe auch folgende Märklin-Doku.

Montage

Der Decoder wird auf die mtc-Stiftleiste gesteckt, die sich auf dem Decoderträges befindet.

Dabei wird die decoderseitige Buchsenleiste von unten durchgesteckt.

Eine Steckung in umgekehrter Richtung geht zwar nur unter Gewalt, aber es ist möglich, den Decoder nur leicht aufzustecken. Dabei kann es aber im Betrieb zur Zerstörung des Decoders kommen.

Pufferung(*)

Lokomotiven dieser Bauserie wurden werkseitig von Märklin mit einem Power-Puffer ausgestattet. Dieser sollte den Betrieb des Decoders auch bei kurzzeitig auftretenden schlechten Kontaktverhältnissen am Gleis gewährleisten.

Dazu wurde eine Pufferschaltung mit einem Ladewiderstand, einer Diode und ganz wesentlich einem Kondensator eingebaut, die direkt an den Anschlüssen für die gleichgerichtete Decoder-Betriebsspannung auf dem Decoderträger angelötet wird.

Bauteile:

Kondensator: 100µF / 50V
Widerstand Farbcode: orange, orange, rot, gold, braun (3300 Ohm= 3k3=3300 Ohm)
Diode: 1N4935

Mehr über das Thema "Puffer-Speicher" lesen sie hier.

Lautsprecher(*)

{-article id="1378"}[text]{/article}

Ansicht(*)

Lautsprecher-Daten	Wert	Bild
Ersatzteil#	E234556
Abmessungen/Durchmesser	27x9x5,6 [mm]
Scheinwiderstand	8 [Ohm]
Leistung	1W [Watt]
Zubehör	-
Anmerkung	Verwendung in: 36080 26671, 37313, ... 43638 43882
Ersatz	E250211 / E250212 - mit Steckanschluss .... dieser ist abzuschneiden.
Hinweis(e)	-

Montage(*)

Br-Variable (br103.1) nicht belegt/auswertbar || mit akt. Wert nicht verarbeitbar/ggf. (noch) ungültig !

für Loktyp= elektro-lok

Anschluss(*)

Der Lautsprecher ist mittels Litzen (meistens weiß oder rot/schwarz) mit dem Soundmodul / Decoderträger verbunden.

Lautsprecher-Berater(*)

Bei Märklin / Trix wurden im Laufe der Jahre unterschiedliche Lautsprechertypen verbaut. Dabei sind demen den mechanischen Kennwerten - Bauart, Abmessungen, etc. - ganz besonders die el. Kenndaten wie - Scheinwiderstand, Leistung, etc. - interessant.

Die nachfolgende Übersicht soll eine Einordnung geben.

Decoder-Typ	Sound-Modul	Scheinwiderstand	Leistung	Bild	Bemerkungen
Fx-Decoder	extern	8/32 Ohm			Verschiedene Größen**.
Decoder mit externem Soundmodul DVM09	extern	32 Ohm			Verschiedene Größen*'. Pic-Decoder und mfx-Decoder möglich.
mfx-Decoder 1. Gen Basis ESU	integriert	100* Ohm			Verschiedene Größen*'. wurden nur bis 2004 verwendet, ggf. mit Zusatzwiderstand (siehe unten).
msD-Decoder 2. Gen. Basis Märklin	integriert	8 Ohm			Verschiedene Größen**.
msD3-Decoder	integriert	8 Ohm			Verschiedene Ausführungen mit Resonanzgehäuse sowie mit/ohne Mini-Stecker.
		* Anfangs kam es bei diesen Lautsprechern zu einer Überlastung bei zu hoch eingestellter Lautstärke in den verwendeten Decodern, wenn gleichzeitig eine zu geringe Bedämpfung des meist offen eingebauten Lautsprechers vorlag. Märklin hat dann empfohlen, in eine Lautsprecherleitung einen Widerstand von 27 ... 47 Ohm einzubauen.
Bis auf ganz wenige Ausnahmen wurden alle frei- d.h. nicht gekapselt - eingebaut. Als Resonanzraum diente dann das umgebende Gehäuse.		** Es gibt Größen in: 16, 20, 23, 28mm

Links(*)

Hier finden Sie einige interessante Links zum Thema Lautsprecher.

Märklin Übersicht 8-Ohm Lautsprecher
Reichelt-Elektronik - Übersicht über eine Vielzahl von Kleinlautsprechern
Leistungsanpassung (Wikipedia)
Welt-Wissenschaftsredaktion - revolutionäre, neue Lautsprecher-Technologie
Im Juni 2018 hat die Redaktion folgenden Beitrag über eine neue Lautsprecher-Technologie veröffentlicht.

Es wäre wohl sehr interessant, wenn sich die Modellbahn-Industrie dieser neuen Technologie annehmen würde, sind doch die Lautsprecher sehr oft das schwächste Glied in der Kette.

Sound-Stufe(*)

msd dec soundchip maked 300 Der Decoder ist gegenüber den früheren Modellen mit einer komplett neuen Sound-Stufe versehen. Kern ist ein Digitaler-Sound-Processor / DSP. Dieser verarbeitet die Sound-Dateien über die Prozessor-CPU direkt aus dem Flashspeicher, übernimmt die Digital-Analog-Wandlung, führt das Signal dann dem - über das Function-Mapping - zugeordneten Sound-Slot zu und übernimmt die Verstärkung und Ausgabe an den Lautsprecher.

Der DSP ist mit einer Sound-Ausgangs-Stufe versehen, die Lautsprecher mit 4 - 8 Ohm Scheinwiderstand ansteuern kann. Dabei kann sie eine max. Leistung von ca. 1 ... 1,5W liefern. Das geht aber nur, wenn die Stufe im Zustand der Leistungsanpassung betrieben wird. Dabei sollte der innere Widerstand der Soundstufe und der (Schein-)Widerstand des angeschlossenen Lautsprechers möglichst gleich sein. Märklin selbst verwendet 8 ohmige Lautsprecher und ist somit etwas oberhalb dieser Anforderung.

Für diesen Decoder können auch Lautsprecher von anderen Herstellern verwendet werden. Neben den Abmessungen müssen auch die el. Kennwerte berücksichtigt werden.

Zu beachten ist auf jeden Fall, dass der Scheinwiderstand 4 ... 8 Ohm beträgt.

Kleinere Werte sind - wegen (Überlast/Kurzschluss) - nicht erlaubt. Größere Werte sind - in der Regel- unkritisch, aber die abgegebene Leistung (...Lautstärke) wird sich verringern.

Hinweis/e

Tuning

Tuning-Allgemein

Das Modell bietet Tuningmöglichkeiten mit einfachen bis hin zu schwierigen Anforderungen, die je nach pers. Geschmack und Fähigkeiten durchführbar sind.

Hier sind einige Vorschläge aufgeführt. Details finden sie unter den weiteren Reitern bzw. in den Umbau-Dokumentationen.

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

ihre Informationen
Bilder des Modells
Bilder des Decoders
etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

BR=br103.1

Br-Variable (br103.1) nicht belegt/auswertbar || mit akt. Wert nicht verarbeitbar/ggf. (noch) ungültig !

Beleuchtung(*)

Stirnlicht/er

Platine/n

Ansicht

Die Lokomotive ist mit verschiedenen Stirnlichtern ausgestattet. Diese werden je nach Fahrtrichtung automatisch umgeschaltet. Über die Digital-Funktion F0 kann das Stirnlicht aktiviert werden.

LED-Platine (E122653[ge]/E217275[ww]) der Bauserien mit Drehgestell-Motor

Es besteht aus den LED in gebondeter Bauweise, d.h. die Verbindungen zum LED-Substrat erfolgt über hauchdünne, feine Gold-Drähtchen.

Zum Schutz der Einheit ist sie mit einer Kunststoff-Maske versehen, die durch Noppen auf der Rückseite verschweisst sind: Zur Montage befinden sich mittig noch zwei Rastnasen, die im Fahrwerkträger eingerastet werden.

Die LED-Farbe ist - je nach Bauzeit des Modells - entweder "Gelb" oder "Warm-Weiss".

Die notwendigen Vorwiderstände sind auf den zugehörigen Decoderträger verbaut.

LED-Platine [E262404] der Bauserien mit Mittelmotor

Mit diesen Bauserien (Mittelmotorantrieb) haben sich auch die Beleuchtungsplatinen geändert.

So befinden sich nun sehr kleine SMD-LED Bauform [0402] gemeinsam verlötet auf einer Platine genau hinter den Lichtaustrittsöffnungen in der Maske.

Die LED-Farbe ist "Warm-Weiss".

Die notwendigen Vorwiderstände sind nun direkt auf der Platinen-Rückseite verbaut

Info

LED-Platine [E122653] der Bauserien mit Drehgestell-Motor

Stirnlicht (3L ... [ge] || [ww] )
Dieses wird gebildet aus 3 LEDs, die so angeordnet sind, dass unten 2 und mittig oben 1 LED leuchten. Man spricht auch von einem A-Licht.
Schlusslicht (2L - rt)
Dieses Licht wird aus zwei LEDs gebildet, die unten rechts/links neben den weissen LEDs angeordnet sind
Fernlicht
Dieses Licht ist n i c h t vorgesehen.

LED-Platine [E262404] der Bauserien mit Mittelmotor

Stirnlicht 3L ... [ws]
Mit diesen Bauserien (Mittelmotor-Antrieb) haben sich auch die Beleuchtungsplatinen geändert. So befinden sich nun sehr kleine SMD-LEDsStirnlicht 3L ... [ws]

Dieses wird gebildet aus 3 LEDs, die so angeordnet sind, dass unten 2 und mittig oben 1 LED leuchten. Man spricht auch von einem A-Licht.
Schlusslicht 2L - [rt]
Dieses Licht wird aus zwei LEDs gebildet, die unten rechts/links neben den weissen LEDs angeordnet sind
Fernlicht
Dieses Licht ist n i c h t vorgesehen.

Pläne

Anschlüsse

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

ihre Informationen
Bilder des Modells
Bilder des Decoders
etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

Schaltplan

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

ihre Informationen
Bilder des Modells
Bilder des Decoders
etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

Bestückungsplan

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

ihre Informationen
Bilder des Modells
Bilder des Decoders
etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

Lageplan

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

ihre Informationen
Bilder des Modells
Bilder des Decoders
etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

Merkmale

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

ihre Informationen
Bilder des Modells
Bilder des Decoders
etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

Montage

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

ihre Informationen
Bilder des Modells
Bilder des Decoders
etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

Tuning

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

ihre Informationen
Bilder des Modells
Bilder des Decoders
etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

Steuerung

Die Lokomotive besitzt den Standard-Lichtwechsel und einen erweiterten Lichtwechsel.

Standard-Lichtwechsel
Zunächst kann - wie üblich - mit der Digitalfunktion [F0] das Stirnlicht/Rücklicht aktiviert werden. Beim Fahrtrichtungswechsel wird es entsprechend umgeschaltet.
Erw. Lichtwechsel
Über weitere Digitalfunktionen - meistens F6/F8- kann das komplette Licht an je einer Lokseite abgeschaltet werden.

Werden beide Funktionen F6/F8 gleichzeitig aktiviert, erscheint das Rangierlicht (Doppel-A) an beiden Seiten und es wird der "echte Rangiergang" eingelegt.

weitere Beleuchtungen(*)

Führerstandsbeleuchtung(*)

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

ihre Informationen
Bilder des Modells
Bilder des Decoders
etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

Maschinenraum(*)

1eb77124 e450 4460 bcc4 f5f19bdecb1b 300 Märklin hat erst spät gemerkt, dass man die digitalen Modelle neben den Fahreigenschaften auch noch mit weiteren Gimmiks ausrüsten kann. Dazu zählen

der rot/weisse Lichtwechsel
die Führerstandsabschaltung
die Maschinenraumbeleuchtung
heb-/senkbare Pantografen
etc.

Zur den einfacheren Lösungen gehört neben der Stirnbeleuchtung sicher auch die Maschinenraumbeleuchtung. Diese ist mit einigen wenigen Bauteilen realisierbar.

Hinweis

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

ihre Informationen
Bilder des Modells
Bilder des Decoders
etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

Tuning

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

ihre Informationen
Bilder des Modells
Bilder des Decoders
etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

Downloads(*)

{reg A}

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

ihre Informationen
Bilder des Modells
Bilder des Decoders
etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

{pub}{-article301"}[text]{-/article}{-/pub}{/reg}Diese Informationen können nur registrierte Benutzer sehen.?>{/source}

Quit-art-2483

Motor(*)

{-tab-art-1115 title="Motor(*)"}

Ansicht

*** dc-2w1s1sn ***

Br-Variable (br103.1) nicht belegt/auswertbar || mit akt. Wert nicht verarbeitbar/ggf. (noch) ungültig !

für Motor dc-2w1s1sn

Infos

37090-mot-free%
Titel= Dieser Motor ist aufgrund seiner abgeflachten Bauform geeignet, um in beengten Platzverhältnissen untergebracht zu werden.

Damit kann er in Lokomotiven mit wenig Platz im Bodenträger sehr gut verbaut werden

Antrieb/Regelung

Die Regelung des Motors wird komplett von der Elektronik / vom Decoder übernommen. Dazu wird die Gegen-EMK - also die Spannung die der sich drehende Motor zurückgibt, wenn er einen kurzen Moment nicht angetrieben wird (Generator) - ausgewertet und - die Drehzahl entsprechend der Sollvorgabe - ggf. nachgeregelt.

Die Sollvorgabe kann durch die dafür vorgesehenen CVs ihres Decoders beeinflusst werden. Nähere Details dazu finden sie in der Decoder-Anleitung bzw. auf den Supportseiten ihres Decoderherstellers.

Merkmale

Merkmal	Ausführung	Bemerkung
Hersteller:	unbekannt	Vertrieb durch Märklin
Ausführung:	2W1S1Sn	2 Wellenabgänge 1 Schwungscheibe 1 Schnecke
Anschluss:	Lötfahnen	werden mit Platine verlötet
Fixierung:	mittels Auflager und Klipse
Grund-Format:	rechteckig, mittig abgeflacht
Abmessungen:	Dicke: xxx mm, Länge: yyy mm, Breite: zzz mm
Anker-Polpaare:	5
Anker-Nutung:	schräg
Wellenabgänge:	2	1 kurz, 1 lang
Schnecke:	Länge: xxx Gangzahl: yyy Durchmesser: zzz	Wikipedia
Schwungscheibe:	Länge: xxx Durchmesser: yyy Material: Messing integrierte Aufnahme: - ohne-	je nach Ausführung
Kardanaufnahme:	- / -
Aufkleber:	- / -
Aufdrucke:	- ? -
Ersatzteilnummer:	E247246

Montage

Br-Variable (br103.1) nicht belegt/auswertbar || mit akt. Wert nicht verarbeitbar/ggf. (noch) ungültig !

für Motor dc-2w1s1sn

Entstörung

Dieser Motor ist mit einem kleinen Entstörkondensator (wahrscheinlich 1nF/50V), der direkt an den Anschlußklemmen sitzt versehen.

Es können auch noch zwei Längsdrosseln vorhanden sein.

Weitere Entstörmaßnahmen sind motorseitig nicht vorgesehen.

sonst. Dokus

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

ihre Informationen
Bilder des Modells
Bilder des Decoders
etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

Stromabnahme/Entstörung(*)

Schleifer

E206370 schleifer Die Märklin-Lokomotive ist mit einem unterclipbaren, 62mm langen Mittelschleifer ET#: E206370 mit (un)gelochter Schleiferauflage ausgerüstet,

Oberleitung(*)

Re460 sta e644240 Für den alternativen Betrieb im Märklin Oberleitungs-System, ist die Lokomotive mit zwei Dachstromabnehmern [SA] ausgestattet.

Wie im Großbetrieb auch, wurden die Modelle mit passenden Stromabnehmern ausgestattet. Waren es anfangs Scherenstromabnehmer der Bauart SBS54, kamen dan natürlich später Einholmstromabnehmer der Bauart SBS65 zum Einsatz. Natürlich auch in verschiedenen Farbgebungen.

Übersicht:

Modelle mit Scheren-Dachstromabnehmer

Modell Stromabnehmenr Details

E03 E159577 Trägerisolation braun

BR103.1
Modelle mit Einholm-Dachstromabnehmer

Modell Stromabnehmenr Details

E03 E159577 Trägerisolation braun

BR103.1

Montage:

Diese sind mittels je einer Schraube auf der Gehäuseoberseite montiert. Über einen von der Lokomotivunterseite zugängigen Umschalter kann zwischen Oberleitungs- bzw. Mittelschleiferbetrieb gewählt werden.

Re46x Ol pcb mont Auf der Gehäuse-Unterseite befindet sich meistens eine Verbindungs- und Kontaktplatine. Über die Befestigungsschrauben werden die Stromabnehmer mit ihr kontaktiert.

Bei neueren Modellen - mit Oberlichtbeleuchtung - ist die Kontaktierung der SA in der Platine integriert.

Verdrahtung / Montage

{-article id="-599"}[text]{/article}

elektro-lok

Lokschleifer

Die Montage des Schleifers erfolgt durch geclipste Befestigung. Dieser ist i.d.R. wie folgt montiert.

unter einem Drehgestell(DG) - meist unter dem nicht angetriebenen Drehgestell
bei 2 Drehgestellen unter dem DG am Führerstand 1
oder bei Schlepptender-Dampfloks unter einem der Tender-DGs
bei Loks ohne Drehgestell mittig unterhalb der Lok

Dachstromabnehmer

content -Dachstromabnehmer

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

ihre Informationen
Bilder des Modells
Bilder des Decoders
etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

Entstörung

Info

Grundsätzlich unterscheiden wir bei Lokomotiven unterschiedliche, mögliche Störquellen wie:

Schleifer,
Motor,
etc.

die durch geeignete Maßnahmen in die Entstörung einzubeziehen sind.

Allgemein

Da es beim Betrieb der Lok - durch Funkenbildung am Schleifer und Motor - zu breitbandige Störungen, die heute unter "Elektro-Smog" eingeordnet werden - kommen kann, ist eine Entstörung dringend geraten.

Störungsauswirkungen
Die Störungen können in digitalen Modellbahn-Systemen z.B. zu unvorhergesehenen Effekten - wie Nichtsteuerbarkeit der Lokomotiven, unkontrollierte Steuerung anderer Lokomotiven, Signale, etc. führen.

Ein weiterer Teil der Störungen kann sich z.B. aber auch auf den Funkempfang auswirken. Wegen der Breitbandigkeit, können dabei auch andere Frequenzbereiche - z.B. solche für sensible Bereiche/Dienste wie Herzschrittmacher, Flugfunk, etc. - betroffen sein.
Maßnahmen
Zur Minimierung der Störungen sind seitens des Produkt-Herstellers verschiedene Maßnahmen - nach der EMV - Richtlinie - vorzusehen: Dazu gehören z.B. Drosselspulen und Kondensatoren - teils in komplexer Anordnung und auch besondere Abschirmungen.

Grundsätzlich gelten folgende Hinweise:

vorhandene Entstörbauteile
- dürfen nie ausgebaut werden und
- müssen immer so nah wie möglich an der Störquelle verbaut sein, damit eine Antennenwirkung über ggf. vorhandene Anschlussleitungen minimiert wird.

Details-Schleifer

In manchen Lokomotiven baut Märklin/Trix Bauteile zur Entstörung der Schleiferzuleitungen ein.

Eine Längsdrossel in die Schleiferzuleitung zum Decoder - bei Trix wird systembedingt in jede der beiden Radschleiferleitungen eine verbaut - bedämpft Störsignale , die das Digitalsignal überlagern können und damit Störungen bei der Kommunikation zwischen Decoder und Steuergerät (Stichwort: "Geisterlok") verursachen können.

Da Modellbahn-Lokomotiven mit Schleifern und Motore ausgerüstet sind, treten im Betrieb unterschiedliche Störsignale auf.. Am Motor werden sie i.d.R. durch ein Phi(?)-Filter aus 2 Induktivitäten und biszu drei Kondensatoren bedämpft.

Die Störsignale an den Schleifern der Lok, müssen anders behandelt werden. Speziell bei Märklin-Loks mit dem Mittelschleifer können Störungen durch schlechte Kontaktgabe entstehen.

Längsdrossel
Diese werden direkt in der Schleiferleitung eingelötet, Dabei handelt es sich im elektrischen Sinn um eine Induktivität (Spule). Es gibt sie in verschiedenen Bauausführungen.
- Analoger Betrieb
  (ältere Bauform) UKW-Drossel
- Digitaler Betrieb(neuere Bauformen) Längsdrossel

drossel draht märklin schleifer 47µH 200

Gleichtakt-Filter
Durch gegenläufigen Stromfluß (Hin-/Rückleitung) werden Störsignale unterdrückt,

Details-Motor

Zusätzliche Entstörungsmaßnahmen liegen bei diesem Fahrzeug nicht vor.

Schleifer Umbau-Übersicht

Im Stummiforum fand ich diesen sehr interessanten Beitrag zum Theme Schleifer, den ich hier verlinken möchte: https://www.stummiforum.de/viewtopic.php?t=55685

/ Schleifer-Übersicht

Bei Märklin werden - bedingt durch das Mittelleiter-Gleissystem - bei Lokomotiven und Wagen seit je her Mittelschleifer eingesetzt. Sie unterscheiden sich durch ihre Bau-Montageform, Länge und Ausführung der Schleifauflage. Die nachfolgende Zusamenstellung gibt eine kleine Übersicht.

Alle Angaben ohne Gewähr!

Lokomotiven

Märklin

Zusammenstellung nicht vollständig - wird laufend ergänzt.

Artikel#	Bild	Aus-führ-ung	Kabel	Schleif-Auflage	Länge [mm]	Montage		Bemer-kungen	Ver-wendung
						Art	im Drehgestell

7185		unsym.Loch-schleifer	ohne	mit Loch	62	Schrau-be		Nachfolge: E214530
7175		sym.Loch-schleifer	ohne	mit Loch	42	Schrau-be
7165		unsym.Loch-schleifer	ohne	mit Loch	70	Schrau-be
7164		sym.Loch-schleifer	ohne	mit Loch	50	Schrau-be	fehlt noch	Aufnahme mit gerundeten EndenSchraube: E756090; Senkschraube M2x7	z.B. BR18.1, wüC/K , Re 460, BR17 ... S10
7113		unsym.Loch-schleifer	ohne	mit Loch		Schrau-be
E103264		sym.Flüster-schleifer	ohne	glatt	50	Clip			z.B. BR798
E127301		sym.Flüster-schleifer	ohne	glatt	50	Schrau-be	Unter der Lok mittels Grobgewinde-Schraube und Montageplatte	Aufnahme mit gerundeten EndenSchraube und Montageplatte nicht gelistet	Abbildung in ET-Blatt falsch !z.B. BR65
E128239		sym.Flüster-schleifer	ohne	glatt		Clip	fehlt noch	breite 4-Clip-Aufnahme mit gerundeten Enden	z.B. VT10
E138079		sym.Flüster-schleifer	ohne	glatt		Clip	geänderte Aufhängung der Schleiferfäche mit breiter 4-pol. Clip-Aufnahme		diverse Loko-motiven
E141133		sym.Flüster-schleifer	ohne	glatt		Clip	geänderte Aufhängung der Schleiferfäche mit schmaler 4-pol. Clip-Aufnahme		diverse Loko-motiven
E206370		sym.Flüster-schleifer	ohne	glatt	51	Clip		breite, lange 4-Clip-Aufnahme mit gerundeten Enden	z.B. BR21x
262501		sym.Flüster-schleifer	ohne	glatt	50	Clip		breite, lange 4-Clip-Aufnahme mit gerundeten Enden	z.B. BR06
282510		sym.Steck-schleifer		mit Steck-stange		Steck	alte Version: Benötigt eine entsprechende Aufnahme	Aufnahme mit gerundeten Endenmit Kontaktstange	z.B. wüC, BR18.1
E212448		sym.Loch-schleifer	ohne	mitLoch	?	mitSchrau-be	fehlt noch	Aufnahme mit gerundeten EndenSchraube: E786790 Senkschraube M2x4,6	z.B. BR59, wüC, wüK
E214530		sym.Loch-schleifer	ohne	mitLoch	62	mitSchrau-be		Aufnahme mit gerundeten EndenSchraube: E786790 Senkschraube M2x4,6Nachfolger von 7185	E44 [34440 / 37440]
E225647		sym.Flüster-schleifer	ohne	glatt	?	Clip		schmale, kurze4-Clip-Aufnahme mit gerundeten Enden	z.B. BR38(neu)
E280270		sym.Flüster-schleifer	ohne	glatt	?	Clip	fehlt noch	Aufnahme mit gerundeten Enden	z.B. BR42
E306328		sym.Flüster-schleifer	ohne	glatt	50	Clip	fehlt noch	Aufnahme mit gerundeten Enden und schmaler Cklip-Aufnahme	E75
E461190			ohne	mitLoch		Clip		auf Montagesockel	ET194, LAG Triebwagen

Trix

Zusammenstellung nicht vollständig - wird laufend ergänzt.

Artikel#	Bild	Aus-führ-ung	Kabel	Schleif-Auflage	Länge [mm]	Montage		Bemer-kungen	Ver-wendung
						Art	im Drehgestell


314939		sym.Radschleifer	ohne	seitl. Rad-Innen-Fläche	42 ????	Clip	ja	Nachfolge: E314939

Wagen

Zusammenstellung nicht vollständig - wird laufend ergänzt.

Artikel#	Bild	Aus-führ-ung	Kabel	Auflage	Länge [mm]	Montage		Bemerk-ungen	Ver-wen-dung
						Art	im Drehgestell

E147251	folgt								43252
E103751		sym.Loch-schleifer	mit Lötan-schluss	mitLoch	50	Dreh-zapfen			z.B. 43279
E201495		sym.Loch-schleifer	ohne	mit Loch	42	Clip		2 ClipAufnahme mit gerundeten Enden	z..B. KranwagenGoliath
E205229		stark asym.Loch-schleifer	mit Stecker	mit Loch	41	Dreh-zapfen		Nachfolge-modell E263109	UIC-X Wagen1:93,54330873406
E227560		leichtasym.Loch-schleifer	mit Stecker	mit Loch	50	Dreh-zapfen		Wie E414940,nur mit Stecker am Kabelende	?
E214438		asym.Loch-schleifer	mit Lötan-schluss	mit Loch	50	Dreh-zapfen		baul. identisch mit E103751?	Behelfsgepäck-wagen z.B.43986, 43992, 49962
E263109		stark asym.Flüster-schleifer	mit Lötan-schluss	ohne Loch	41	Dreh-zapfen		Vorläufer-rmodell E205229	UIC-X Wagen1:93,5
E272347	fehlt leider aber ähnlich wie	sym.Flüster-schleifer	mit Lötan-schluss	glatt	50	Dreh-zapfen		Vorläufer-rmodell E214438	z.B. Wagenset 42265
E414940		leichtasym.Loch-schleifer	mit Lötan-schluss	mit Loch	50	Dreh-zapfen			Pwagen älterer Bauart (z.B. 4411) mit Kunststoff-gehäuse 1:100
E418100		leichtasym.Flüster-schleifer	mit Lötan-schluss	ohne Loch	50	Dreh-zapfen			73404
E46667286		federnder Schleifer	ohne	ohne Loch	42	Schiebe-lager		Spezialschleifer von Trix-Express.Wird aber auch bei einigen Märklin-Wagen verwendet.

Grundträger, Fahrwerk & Gehäuse

Info

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

ihre Informationen
Bilder des Modells
Bilder des Decoders
etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

Grundträger

---- Elektro-Lok ----

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

ihre Informationen
Bilder des Modells
Bilder des Decoders
etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

Fahrwerk

---- Elektro-Lok ----

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

ihre Informationen
Bilder des Modells
Bilder des Decoders
etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

{-snippet alias="php-script-varnames2lowcase_set-default-values_set-message-vars"}

Aufbau

Gehäuse

Info

Br-Variable (br103.1) nicht belegt/auswertbar || mit akt. Wert nicht verarbeitbar/ggf. (noch) ungültig !

für elektro-lok

Außen

Info

Br-Variable (br103.1) nicht belegt/auswertbar || mit akt. Wert nicht verarbeitbar/ggf. (noch) ungültig !

fuer Typelektro-lok

Front

Seite

Einstieg

Lüfterband(*)

Br-Variable (br103.1) nicht belegt/auswertbar || mit akt. Wert nicht verarbeitbar/ggf. (noch) ungültig !

Maschinenraum-Fenster(*)

Br-Variable (br103.1) nicht belegt/auswertbar || mit akt. Wert nicht verarbeitbar/ggf. (noch) ungültig !

Dach(*)

1 Baureihe=br103.1

Stromabnehmer

Info

E199469 200 Die Lokomotive ist mit zwei Dachstromabnehmemern des Typs 679_1 ausgerüstet.

Die DSA werden von Märklin zugekauft und von der Firma Sommerfeld gefertigt.

H0 Scherenstromabnehmer mit Altbau Kupferschleifstück
Oberfläche:	lackiert in RAL 3000
Rahmen-Aufnahme:	2x M1.6 diagonal
Märklin Ersatzteilnummer:	E199469

Die DSAs sind voll funktionsfähig.

Details

E-Lok/BR=br103.1

Wie im Großbetrieb auch, werden die Modelle mit passenden Dach-Stromabnehmern ausgestattet. Dieser ist eine Nachbildung des originalen Typs - SBS54.

Waren es anfangs Scherenstromabnehmer der Bauart SBS54, kamen dann natürlich später die Einholmstromabnehmer der Bauart SBS65 zum Einsatz. Natürlich auch in verschiedenen Farbgebungen.

Der neueste Schrei sind digital steuerbare Varianten, die über Decoderfunktionen (meistens F6/F8) auf- und abgefahren werden können.

Übersicht:

Modelle mit Scheren-Dachstromabnehmer

Modell Stromabnehmenr Details

E03 E159577 Trägerisolation braun

BR103.1
Modelle mit Einholm-Dachstromabnehmer

Modell Stromabnehmenr Details

E03 E159577 Trägerisolation braun

BR103.1

Montage

Die Stromabnehmer sind mittels je einer von der Dachinnenseite eingesetzten Schraube auf der Gehäuseoberseite montiert.

Über einen von der Lokomotivunterseite zugängigen Umschalter kann zwischen Oberleitungs- bzw. Mittelschleiferbetrieb gewählt werden.

Re46x Ol pcb mont Auf der Gehäuse-Unterseite befindet sich meistens eine Verbindungs- und Kontaktplatine. Über die Befestigungsschrauben werden die Stromabnehmer mit ihr kontaktiert.

Bei neueren Modellen - mit Oberlichtbeleuchtung - ist die Kontaktierung der DSA in der Platine integriert.

Maschinenraum(*)

Re46x Ol pcb mont Im mittleren Bereich des Lokomotivdaches ist die Maschinenraumabdeckung eingebaut. Diese ist als komplettes Teil in der Dachaussparung eingeclipst. Die Clips sieht man übrigens gut seitlich von unten im Gehäuse.

Je nach Modell ist sie auch verschiedenfarbig ausgeführt.

Die Einheit selbst besteht aus der äußeren Abdeckung und dem Innen verbauten Lichtleiter. Für eine gleichmäßige Ausleuchtung durch die darunter verlaufenden LEDs der Maschinenraumbeleuchtung ist die Unterseite der Einheit mit einer hellen, dünnen Pappstreifen versehen. Auch verhindert diese eine Streuung des Lichtes in den Maschinenkörper hin.

Oben wird die Einheit von den Dachleitungen - die selbst wiederum in den eingesteckten Isolatoren geführt werden - überspannt.

Ausbau

Vor dem Ausbau sind die Dachleitungen vorsichtig zu entfernen. Diese kann man am besten mittels einer kleinen Klinge aushebeln. Aber vorsicht, es sollte dabei nichts abbrechen.

Danach kann man die Einheit vorsichtig von innen herausdrücken.

Sonstige Aufbauten

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

ihre Informationen
Bilder des Modells
Bilder des Decoders
etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

Links

Re460 sta e644240 Für den alternativen Betrieb im Märklin Oberleitungs-System, ist die Lokomotive mit zwei Dachstromabnehmern [DSA] ausgestattet. Diese sind/waren bei allen Modellen immer voll funktionsfähig.

Wie im Großbetrieb auch, wurden die Modelle mit passenden Stromabnehmern ausgestattet. Waren es anfangs Scherenstromabnehmer der Bauart SBS54, kamen dann natürlich später Einholmstromabnehmer der Bauart SBS65 zum Einsatz. Natürlich auch in verschiedenen Farbgebungen.

Übersicht:

Modelle mit Scheren-Dachstromabnehmer

Modell Stromabnehmenr Details

E03 E159577 Trägerisolation braun

BR103.1
Modelle mit Einholm-Dachstromabnehmer

Modell Stromabnehmenr Details

E03 E159577 Trägerisolation braun

BR103.1

{-article id="9999"}[text]{/article}

Innen

Info

{-article id="1103"}[text]{/article}

Führerstand

Br-Variable (br103.1) nicht belegt/auswertbar || mit akt. Wert nicht verarbeitbar/ggf. (noch) ungültig !

Maschinenraum(*)

Dach(innen)

Br-Variable (br103.1) nicht belegt/auswertbar || mit akt. Wert nicht verarbeitbar/ggf. (noch) ungültig !

Gehäuse öffnen/abheben

Bitte beachten Sie dazu die bebilderten Hinweise in der Betriebsanleitung

Bauartunterschiede

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

ihre Informationen
Bilder des Modells
Bilder des Decoders
etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

Außen-Beleuchtung

Stirnlicht/er

Die Stirnlicht-LEDs wurden werkseitig bereits in warm-weisser Ausführung verbaut.

Für das Stirnlicht bei den Modellen der E03/BR103.1 wurden je nach Modell verschiedene Lösungen genutzt. Waren es anfangs noch Glühlampen, wurden dann später - so ab 2000 - LEDs verwendet. Diese waren anfangs noch gelb, wurde n dann aber später durch die heute übliche, warm-weiße Lichtfarbe ersetzt.

Die Beleuchtung strahlt dabei immer in einen Lichtleiter ein, der das Licht an die Austrittsöffnungen transportiert.

Beleuchtung mit LEDs

abde3f0c 7c8a 11e5 8a9f 24ab93216caa. mae bel stili V32 Mit den LEDs war es dann auch möglich, die Lokomotive mit einem Schlusslicht (2xrt) auszustatten.

Diese Beleuchtung wurde anfangs wechselseitig geschaltet, d.h. vorne 3ws und hinten 2rt gleichzeitig.

Erst später kamen verschiedene Möglichkeiten auf, dass Schlusslicht schaltbar zu machen.

Beleuchtung mit Glühlampen

hsagfhsdgkjffGd

Lichtwechsel

erw. Lichtwechsel mit Führerstandsabschaltung

Die Lokomotive ist mit einem digitalen "erweiterten Lichtwechsel" ausgestatte.

Grundsätzliche Steuerung
Diese erfolgt über die digitale F0-Funktion. Damit wird das Stirnlicht aktiviert / deaktiviert .
Standard-Lichtwechsel
Das Stirnlicht - entweder nur 3ws oder 3ws/2rt - wird zwischen vorne/hinten beim Richtungswechsel hin und her geschaltet.
erw. Lichtwechsel* mit der Möglichkeit der Führerstandsabschaltung
Mit zwei weiteren Digital-Funktionen (meistens F6 und F8) kann, jeweils der komplette Führerstand abgeschaltet werden. Es dient dazu, bei anhängenden Wagen das Schlusslicht oder bei einer Lokomotive im Wendezugbetrieb, das A-Licht/Schlusslicht abzuschalten.

* Als Besonderheit kann durch gleichzeitiges Abschalten beider Führerstände (F6+F8) beidseitig das Rangierlicht (Doppel-A) gezeigt werden. Parallel wird oft dazu noch der Rangiergang [1/2 V_max] aktiviert.

elw-hw/sw

Quit-2598

Kupplung

Allgemein

Das Fahrzeug ist mit den Kurzkupplungen versehen, wie sie seit geraumer Zeit von Märklin/Trix verbaut werden.

Diese Kupplungen besitzen eine Steckaufnahme und einen Kurzkupplungskopf. Die Steckaufnahme wird in einen sogn. NEM-Schacht gesteckt. Dieser kann verschiedenartig geführt werden.

mit Kulissenführung
Ermöglicht eine saubere Führung, speziell in Kurven und anspruchsvollen Gleisfiguren.
mit Drehpunktführung
Eine einfachere Variante, die oft bei gerinen Platzverhältnissen gewählt wird.

Ausführung

7203 Kurzkupplungskopf Das Modell ist mit Kurz-Kupplungen ET#:[E701630 / 7204] nach NEM632 ausgestattet.

Diese ermöglicht eine kurze Kupplung der Einzelkomponenten untereinander. Sie ist ebenfalls kuppelbar mit älteren Märklin / Trix Kupplungssystemen.

Bild:

Montage

/E115737_1-pol_el-kupplung-72020-21 Die Lokomotive / der Wagen ist beidseitig mit kulissengeführten Montageschächten nach NEM362 ausgestattet. In den können tauschbare Kurzkupplungsköpfe eingesetzt werden.

Die Kulissenführung ermöglicht einen eng gekuppelten Wagenverband, der auch in Kurven weitgehend erhalten bleibt.

Hinweis/e

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

ihre Informationen
Bilder des Modells
Bilder des Decoders
etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

Dachausrüstung(*)

1 Baureihe=br103.1

Stromabnehmer

Info

E199469 200 Die Lokomotive ist mit zwei Dachstromabnehmemern des Typs 679_1 ausgerüstet.

Die DSA werden von Märklin zugekauft und von der Firma Sommerfeld gefertigt.

H0 Scherenstromabnehmer mit Altbau Kupferschleifstück
Oberfläche:	lackiert in RAL 3000
Rahmen-Aufnahme:	2x M1.6 diagonal
Märklin Ersatzteilnummer:	E199469

Die DSAs sind voll funktionsfähig.

Details

E-Lok/BR=br103.1

Wie im Großbetrieb auch, werden die Modelle mit passenden Dach-Stromabnehmern ausgestattet. Dieser ist eine Nachbildung des originalen Typs - SBS54.

Waren es anfangs Scherenstromabnehmer der Bauart SBS54, kamen dann natürlich später die Einholmstromabnehmer der Bauart SBS65 zum Einsatz. Natürlich auch in verschiedenen Farbgebungen.

Der neueste Schrei sind digital steuerbare Varianten, die über Decoderfunktionen (meistens F6/F8) auf- und abgefahren werden können.

Übersicht:

Modelle mit Scheren-Dachstromabnehmer

Modell Stromabnehmenr Details

E03 E159577 Trägerisolation braun

BR103.1
Modelle mit Einholm-Dachstromabnehmer

Modell Stromabnehmenr Details

E03 E159577 Trägerisolation braun

BR103.1

Montage

Die Stromabnehmer sind mittels je einer von der Dachinnenseite eingesetzten Schraube auf der Gehäuseoberseite montiert.

Über einen von der Lokomotivunterseite zugängigen Umschalter kann zwischen Oberleitungs- bzw. Mittelschleiferbetrieb gewählt werden.

Re46x Ol pcb mont Auf der Gehäuse-Unterseite befindet sich meistens eine Verbindungs- und Kontaktplatine. Über die Befestigungsschrauben werden die Stromabnehmer mit ihr kontaktiert.

Bei neueren Modellen - mit Oberlichtbeleuchtung - ist die Kontaktierung der DSA in der Platine integriert.

Maschinenraum(*)

Je nach Modell ist sie auch verschiedenfarbig ausgeführt.

Oben wird die Einheit von den Dachleitungen - die selbst wiederum in den eingesteckten Isolatoren geführt werden - überspannt.

Ausbau

Vor dem Ausbau sind die Dachleitungen vorsichtig zu entfernen. Diese kann man am besten mittels einer kleinen Klinge aushebeln. Aber vorsicht, es sollte dabei nichts abbrechen.

Danach kann man die Einheit vorsichtig von innen herausdrücken.

Sonstige Aufbauten

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

ihre Informationen
Bilder des Modells
Bilder des Decoders
etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

In-/Outside

{-article id="503"}[text]{/article}

Outside

Bild-Dateiverzeichnis: images/content/stories/firmen/maerklin/BR_0103.1/39170/outside/ zu Artikel: (39170) existiert (noch) nicht!

Inside

Bild-Dateiverzeichnis: images/content/stories/firmen/maerklin/BR_0103.1/39170/inside/ zu Artikel: (39170) existiert (noch) nicht!

Probleme

Die beige Lackierung der Lokomotive ist etwas dunkler als das Beige im zugehörigen Wagenset 43856.

Es ist unverständlich, warum das - speziell auch bei einem Insider-Modell - gemacht wurde. Wird doch das Wagenset als direkte Ergänzung zur Lokomotive angeboten.

{-article984"}[text]{/article}

Tuning-[/]

Tuning-Allgemein

Das Modell bietet Tuningmöglichkeiten mit einfachen bis hin zu schwierigen Anforderungen, die je nach pers. Geschmack und Fähigkeiten durchführbar sind.

Hier sind einige Vorschläge aufgeführt. Details finden sie unter den weiteren Reitern bzw. in den Umbau-Dokumentationen.

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

ihre Informationen
Bilder des Modells
Bilder des Decoders
etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

Video/s

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

ihre Informationen
Bilder des Modells
Bilder des Decoders
etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

{-tab-art-915 url="https://google.com" title="https://google.com"}

Login

Inhalte (MM)

geänd. Artikel

Home
