BR 65.10 | <strong><span style="color:red;">Märklin</span></strong>

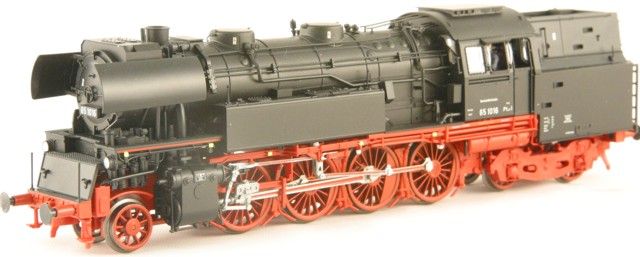

bra br 65-10 Von Märklin gibt es verschiedene Modelle der BR 65.10 der DR. Sie besitzen aber alle die gleiche Hauptplatine. Diese ist mit den notwendigen Anschlüssen und mit einer 8-pol. Schnittstellen nach NEM652 ausgestattet. Diese Schnittstelle ermöglicht mit passenden Steckern den Einsatz unter verschiedensten Betriebsarten - von DC, AC oder gar digital.Zusätzlich ist noch eine elektronische Schaltung, die die 3 V Spannung für die Beleuchtungs-Glühbirnchen erzeugt, vorhanden.

Platinen

Modelle mit 4-stelliger Artikel-# 061x

Platine

Anschluss-Platine der Märklin BR 65.10 ab 1999 (alle Modelle mit 4-stelliger Artikel-# 061x)

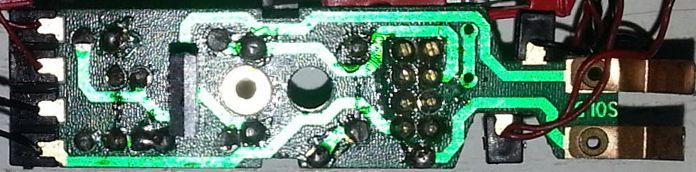

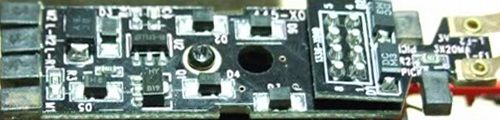

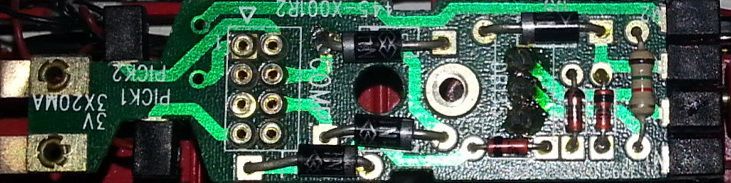

Oberseite		Unterseite

ET#: 610.99.15 / /span>

Anschluß-/Bestückungs-/Schaltplan

Modelle mit 6-stelliger Artikel-# 4008x

Sonstiges

Schnittstelle

NEM SSt-4pol Die Platinen enthalten eine 8-pol. Schnittstelle nach NEM652.

Der Pin 3 [Funktion] wird werkseitig nicht benutzt.

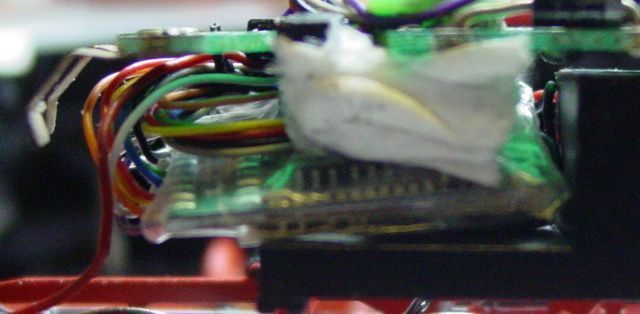

Bei Ausrüstung mit einem Digtal-Decoder, kann hier eine schaltbare Funktion [z.B.Rauchsatz] angelegt werden. Diese ist dann aber auf der Hauptplatine neu zu verdrahten. Werkseitig ist der Rauchsatzanschluss für analogen Betrieb ausgelegt - liegt somit immer an der Gleisspannung.
