Die ESU mfx-Decoder wurden im Rahmen der Neuentwicklung des mfx-Systems für Märklin auch in den ersten Jahren (bis ca. 2009/2011) in Märklin Lokomotiven eingebaut.
Die ESU mfx-Decoder wurden im Rahmen der Neuentwicklung des mfx-Systems für Märklin auch in den ersten Jahren (bis ca. 2009/2011) in Märklin Lokomotiven eingebaut.
Dabei gab es die Standard-Variante (ohne Sound ... basierend auf dem ESU-Lokpiloten 2 / - 3) und eine Sound-Variante basierend auf dem ESU-Loksound 3.
mfx Standard
Version 1
Die ersten Decoder waren geprägt von einem kleinen runden Quarz, der teils seitlich bzw. auf der Decoderplatine zu sehen war. Diese Decoder waren eine spezielle Ausführung - nur für Märklin - und sind so nie als ESU-mfx-Decoder in den Handel gegangen.
{-article 291}

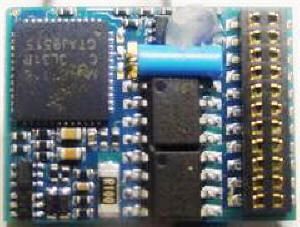

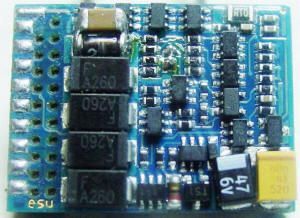

Ansicht
| Märklin Var. 1 -Lok-Decoder Basis: ESU | |||||
    |
|
||||
| Platinenlayout identisch mit ESU Lokpilot V2 / PCB-Layout I | |||||
Schnittstelle
Die Platine ist mit einer 2x11-pol. (22) Lochreihe ausgestattet, auf der oben eine passende Steckbuchse aufgelötet ist.
|
||
|
Diese Montageform ist bei Märklin/Trix die Standard-Variante.
|
Durch die darunter liegenden Lochreihen Anschlüsse

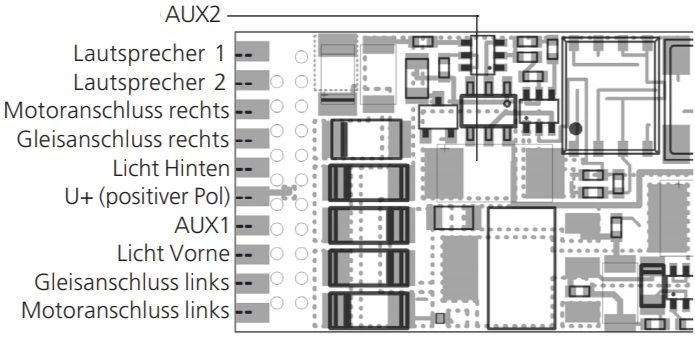

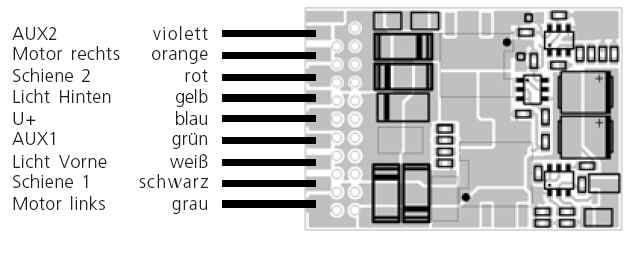

| Decoder mit Kabelanschluss | (Sound-)Decoder mit 21-pol. mtc-Schnittstelle | |
| Lokpilot 3.x | Loksound 3.x | |
 |
 |
 |
| Unterseite | Oberseite | |
© by ESU |
||
Lokpilot 3.x: Das obere freie Anschluß-PAD auf der Decoder-Unterseite entspricht der Elektronik-Masse. Es ist standardmäßig nicht beschaltet.
ext. Ausgänge
| ext. Decoder-Ausgänge - teilbeschaltet | ||||||||||
| Motor | physikalische Funktionsausgänge | |||||||||
| Ausgang | AUX0 | AUX1 | AUX2 | AUX3 | AUX4 | |||||
 rückwärts | vorwärts |
|
|
|
|
|
|
|
|
|
|
| Typ | bidirectional | OC | OC | TTL | TTL | |||||
| Schaltverhalten im aktiven Zustand | OC = open collector .... gegen Elektronik-Masse (activ-low) | TTL=Logik-Pegel(+5V) | ||||||||
Merkmale
| Merkmal: | Ausführung | Bemerkung |
| Material: | Epoxyd-Glasharzgewebe | |
| Grund-Format: | rechteckig | |
| Abmessungen: | Dicke: 1,0mm, Länge: 23mm, Breite: 15,5mm | |
| Lötstopplack: | blau | |
| Bestückung: | beidseitig | Rund-Quarz auf dem Decoder |
| Leiterbahnführung: | beidseitig mit Durchkontaktierungen | |
| Mult-Layer / Anzahl: | ja / mind. 1 | |
| Aufkleber: | - / - | |
| Aufdrucke: | - / - | |
| Ersatzteilnummer: | - / - |
Hinweis/e
Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
einfach an meine - im Impressum hinterlegte - eMail-Adresse.
Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.
Tuning
Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
einfach an meine - im Impressum hinterlegte - eMail-Adresse.
Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.
Version 2
Die nächste Variante war dann baugleich mit den ESU eigenen Decodern und hatte den Quarz als SMD-Bauteil direkt auf der Decoderplatine.
{-article 379}

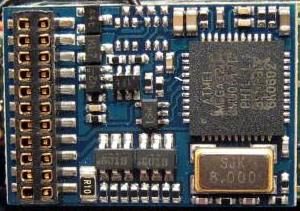

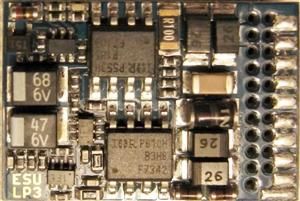

Ansicht
| ESU: mfx-Standard-Decoder (Variante 3a) - Basis Lokpilot V3 | ||||||
 |
|
|||||
| ET-#: 260034 / SE150602A | ||||||
*** ADMIN-View only ***
verwendet in: ersten mfx-Lokomotiven bei MärklinVerwendung: ca. 2005-2009Schnittstelle
|
Die Platine ist mit einer 2x11-pol. (22) Lochreihe ausgestattet, auf der oben eine passende Steckbuchse aufgelötet ist.
|
||
|
Diese Montageform ist bei Märklin/Trix die Standard-Variante.
|
Anschlüsse

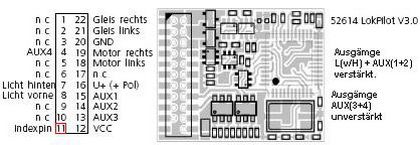

| Decoder mit Kabelanschluss | (Sound-)Decoder mit 21-pol. mtc-Schnittstelle | |
| Lokpilot 3.x | Loksound 3.x | |
|
|
|
| Unterseite | Oberseite | |
© by ESU |
||
Lokpilot 3.x: Das obere freie Anschluß-PAD auf der Decoder-Unterseite entspricht der Elektronik-Masse. Es ist standardmäßig nicht beschaltet.
ext. Ausgänge
| ext. Decoder-Ausgänge - teilbeschaltet | ||||||||||
| Motor | physikalische Funktionsausgänge | |||||||||
| Ausgang | AUX0 | AUX1 | AUX2 | AUX3 | AUX4 | |||||
| rückwärts | vorwärts |
|
|
|
|
|
|
|
|
|
|
| Typ | bidirectional | OC | OC | TTL | TTL | |||||
| Schaltverhalten im aktiven Zustand | OC = open collector .... gegen Elektronik-Masse (activ-low) | TTL=Logik-Pegel(+5V) | ||||||||
Merkmale
| Merkmal: | Ausführung | Bemerkung |
| Material: | Epoxyd-Glasharzgewebe | |
| Grund-Format: | rechteckig | |
| Abmessungen: | Dicke: 1,0mm, Länge: 23mm, Breite: 15,5mm | |
| Lötstopplack: | blau | |
| Bestückung: | beidseitig | Flach-Quarz auf der Platine |
| Leiterbahnführung: | beidseitig mit Durchkontaktierungen | |
| Mult-Layer / Anzahl: | ja / mind. 1 | |
| Aufkleber: | - / - | |
| Aufdrucke: | - / - | |
| Ersatzteilnummer: | - / - |
Hinweis/e
Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
einfach an meine - im Impressum hinterlegte - eMail-Adresse.
Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.
Tuning
Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
einfach an meine - im Impressum hinterlegte - eMail-Adresse.
Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.
mfx Sound
Auch die mfx-Sound-Decoder machten, was das Platinen-Layout und die Funktionalität angeht, mehrere Entwicklungsstufen durch.
V1
Die ersten Decoder waren geprägt von einem kleinen runden Quarz, der teils seitlich bzw. auf der Decoderplatine zu sehen war. Auch der AUX3-Ausgang fehlte software-mäßig. Die Hardware war vorhanden, wurde aber von der Decoder-Software[Firmware] nicht erkannt/angesteuert.
Ansicht
| Märklin Var. 1 -Lok-Decoder Basis: ESU | |||||
|
|
||||
| Platinenlayout identisch mit ESU Lokpilot V2 / PCB-Layout I | |||||
Schnittstelle
|
Die Platine ist mit einer 2x11-pol. (22) Lochreihe ausgestattet, auf der oben eine passende Steckbuchse aufgelötet ist.
|
||
|
Diese Montageform ist bei Märklin/Trix die Standard-Variante.
|
Anschlüsse
| Decoder mit Kabelanschluss | (Sound-)Decoder mit 21-pol. mtc-Schnittstelle | |
| Lokpilot 3.x | Loksound 3.x | |
|
|
|
| Unterseite | Oberseite | |
© by ESU |
||
Lokpilot 3.x: Das obere freie Anschluß-PAD auf der Decoder-Unterseite entspricht der Elektronik-Masse. Es ist standardmäßig nicht beschaltet.
ext. Ausgänge
| ext. Decoder-Ausgänge - teilbeschaltet | ||||||||||
| Motor | physikalische Funktionsausgänge | |||||||||
| Ausgang | AUX0 | AUX1 | AUX2 | AUX3 | AUX4 | |||||
| rückwärts | vorwärts |
|
|
|
|
|
|
|
|
|
|
| Typ | bidirectional | OC | OC | TTL | TTL | |||||
| Schaltverhalten im aktiven Zustand | OC = open collector .... gegen Elektronik-Masse (activ-low) | TTL=Logik-Pegel(+5V) | ||||||||
Merkmale
| Merkmal: | Ausführung | Bemerkung |
| Material: | Epoxyd-Glasharzgewebe | |
| Grund-Format: | rechteckig | |
| Abmessungen: | Dicke: 1,0mm, Länge: 23mm, Breite: 15,5mm | |
| Lötstopplack: | blau | |
| Bestückung: | beidseitig | Rund-Quarz auf dem Decoder |
| Leiterbahnführung: | beidseitig mit Durchkontaktierungen | |
| Mult-Layer / Anzahl: | ja / mind. 1 | |
| Aufkleber: | - / - | |
| Aufdrucke: | - / - | |
| Ersatzteilnummer: | - / - |
Hinweis/e
Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
einfach an meine - im Impressum hinterlegte - eMail-Adresse.
Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.
Tuning
Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
einfach an meine - im Impressum hinterlegte - eMail-Adresse.
Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.
V2
Erst mit einer weiteren Platinen-Variante kam dann der Quarz als SMD-Bauteil auch direkt auf die Decoderplatine.
