<strong><span style="color:green;">Trix</span></strong> Brückenstecker für H0-Lokomotiven

Von Trix werden neben vollausgestatteten, digitalen Gleichstrom-Lokomotiven - also solche mit Digital-Decoder - auch oft Modelle angeboten, die ohne Decoder - also als reine Gleichstrom-Modelle ausgestattet sind. In diesen Lokomotiven ist dann die Schnittstelle mit einem Brückenstecker versehen.

Diese Stecker werden in DC-Lokomotiven verwendet, wenn diese als "analoge" Modelle betrieben werden sollen. Sie werden in die Schnittstelle gesteckt und ermöglchen so den Betrieb auch ohne Decoder.

Bei Lokomotiven mit Sonderfunktionen, wird ein angepasster Stecker verwendet, der so - auch im analogen Betrieb - z.B. den Rauchsatz oder andere Lichtfunktionen aktiviert. Diese Funktionen sind dann allerdings immer aktiv und nicht schaltbar.

{reg A}

131202 Leiterpl. Kurzschlußstecker
148527 LP Kurzschlußstecker m. Licht
152160 Brückenstecker
605796 Schnittstellen Stecker m. Dioden / NEM8
E132806 132806 LP Kurzschlußstecker mit Licht
E143838 143838 LP Kurzschlußstecker mit Licht
E174703 LP Kurzschlußstecker m.Licht
E2814123 .....

{/reg}

Index

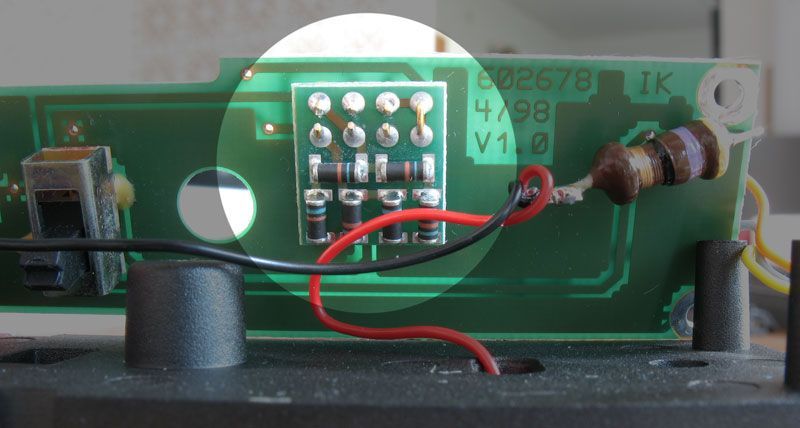

Viele Trix-Lokomotiven werden zwar mit einer Schnittstelle aber trotzdem als reine Gleichstrom-Version ausgeliefert, d.h. sie können dann in dem Lieferzustand nur mit einem Gleichstrom-Fahrtregler betrieben werden. In diesen Fällen sind die Lokomotiven dann mit einen sogn. Brückenstecker ausgestattet, der alternativ zum Digital-Decoder dann auf der eingebauten Schnittstelle sitzt.

Die Brückenstecker-Stecker gibt es für die:

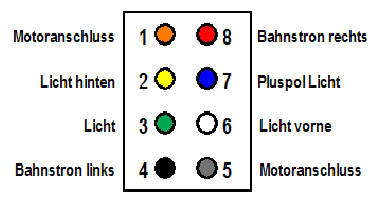

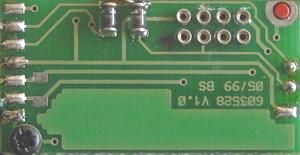

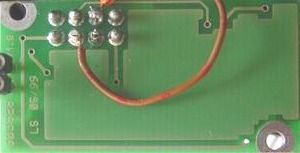

8-pol. Schnittstelle nach NEM 562 (alte Technik)

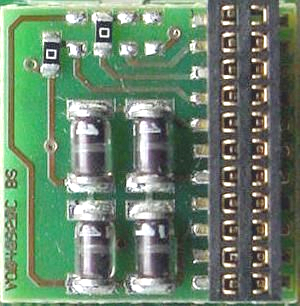

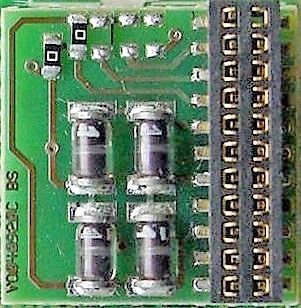

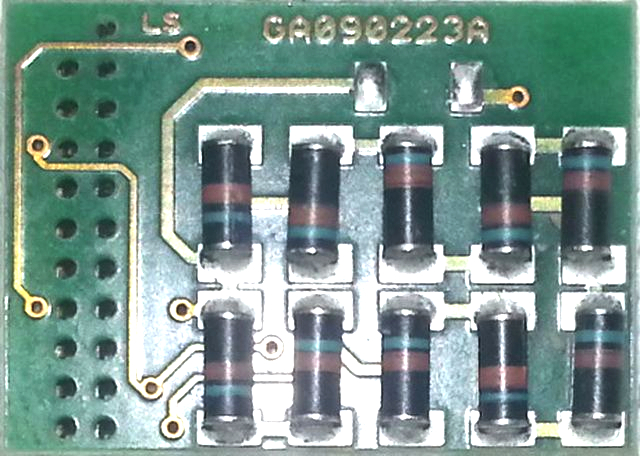

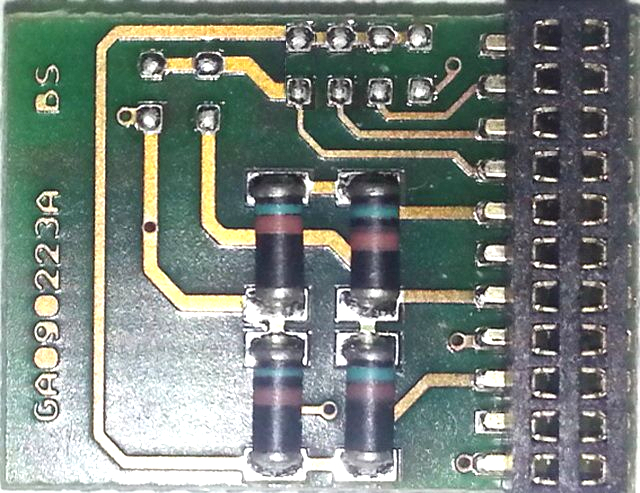

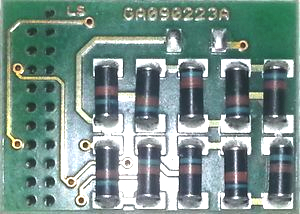

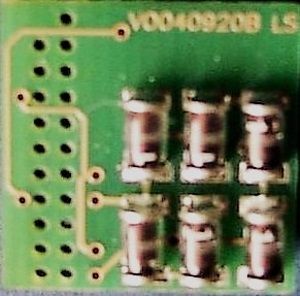

21-pol. mtc.Schnittstelle (mtc-Std.) -> Spezifikation 1 -> AUX3/-4 unverstärkt (liefern nur +5V [TTL-Pegel] )

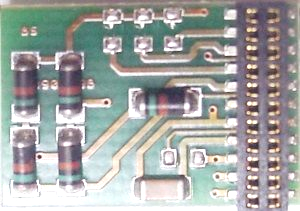

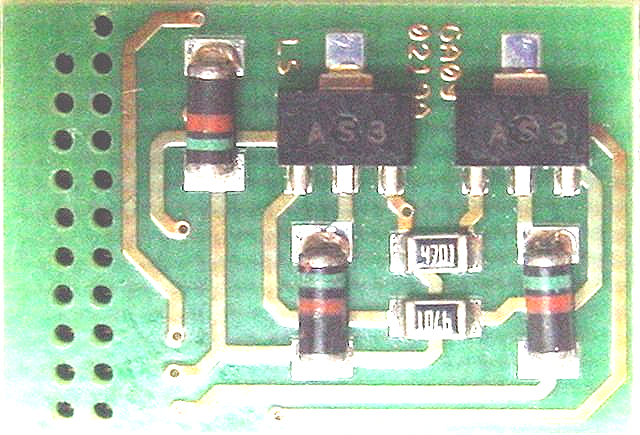

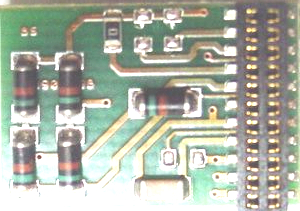

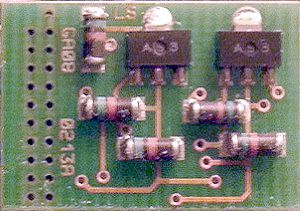

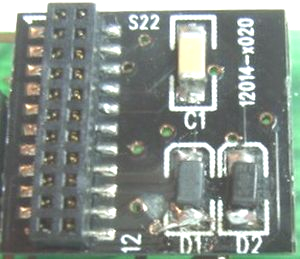

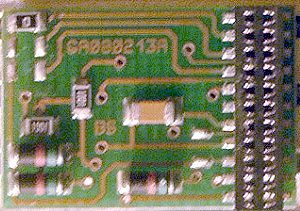

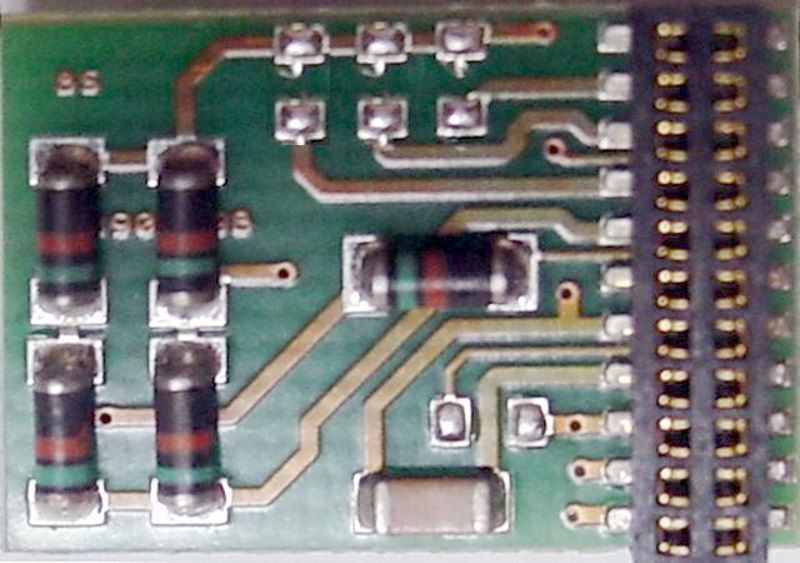

21-pol. mtc.Schnittstelle (mtc-Ext.) -> Spezifikation 2 -> AUX3/-4 verstärkt mit Open-Collector bei bipol. bzw. Open-Drain bei einem FET Transistor-Ausgang (activ-low Pegel).

Die 21-pol. mtc-Schnittstelle ist zwar mittlerweile genormt, wird aber von Märklin/Trix teils abweichend genutzt. Speziell die neueren Märklin-/Trix-Decoder (ab 2010) vom Typ: mLD3/mSD3, erwarten eine geänderte Beschaltung der AUX3/-4 Ausgänge an den korrespondieren PINs.

Beim Einsatz von Decodern der Spezifikation 2 in Lokomotiven, die noch die erste Spezifikation erwarten, kommt es zu Schwierigkeiten im Funktionsverhalten.

In diesem Fall muss die Konfigutation des Decoders mittels CV 51 abgeändert werden, dass an den Pins für Aux3/4 bei Aktivierung des Ausgangs ein logischer Pegel (+5V) ausgegeben wird. -> Link
