#  techn. Übersicht zum Modell des/der Dampf- Lokomotiveder Baureihe BR38 der Deutschen Bundesbahn (DB) als Variante in schwarz/rot er Farbgebung. Gebaut von Hersteller: AEG, BMAG, Borsig, Hanomag, Henschel, Hohenzollern, Humboldt, Malaxa, Maschinenbau-Gesellschaft Karlsruhe, Linke-Hoffmann, Schichau, Union, Vulcan, Wolf als Versuchs-/Serienlokomotive aus dem Typenprogramm der Deutsche Reichsbahngesellschaft / (DRG/DR). Epoche: III, Betriebsnummer: 38 2581 HistorieDie BR38 / P8 der Deutschen Reichsbahn, Bundesbahn / K.P.E.V Die von Robert Garbe konstruierte preußische P 8 war eine in ihren Leistungen derart befriedigende und beim Personal beliebte Lokomotive, dass von in- und ausländischen Bahnverwaltungen bis zum Jahre 1928 ungefähr 3800 Maschinen beschafft wurden. Allein die deutschen Bahnverwaltungen, allen voran die Königlich Preußische Eisenbahn-Verwaltung, beschafften mehr als 3370 Stück. Sie bildete über Jahre hinweg das Rückgrat des Personenverkehrs. Beim Übergang auf die Deutsche Reichsbahn erhielten die preußischen Lokomotiven die Baureihenbezeichnung 3810-40. Wurde die P8 vom Ursprung her schon in verschiedenen Variationen gebaut, kamen während ihrer langen Einsatzzeit noch zahlreiche An- und Umbauten hinzu. Beispiele hierfür sind
Auch die Deutsche Bundesbahn konnte im Personenverkehr auf die 100 km/h schnellen Maschinen der BR 3810 nicht verzichten. Die letzten Modelle der Baureihe 38 wurden Anfang der 70er-Jahre von der DB nach fast 70 Jahren Dienstzeit ausgemustert. Darüber hinaus war die P8 auch bei zahlreichen europäischen Bahnverwaltungen im Einsatz. Einige wenige Modelle im In- und Ausland werden heute noch in Museen zu besichtigen sein, und sind zum Teil noch betriebsfähig vor Sonderzügen zu erleben. Nach den beiden Weltkriegen sind viele Lokomotiven bei zahlreichen ausländischen Bahnverwaltungen im Einsatz gewesen. ... mehr aufWikipedia(de) Webseite zur Baureihe 38 © by Märklin/Trix ... ModInfoDie schöne P8 als Märklin-Modell" stand 1967 als Neuheit im Märklin-Gesamtkatalog. Das damalige Spitzenmodell ist heute im Hobby-Programm und erfreut sich stetiger Nachfrage. Die heutigen Ansprüche der Modellbahner und die heute möglichen Leistungen der Metalltechnologie erfordern nunmehr eine Neuentwicklung, die der Ästhetik und der Bedeutung der Lokomotive gerecht werden. Maßstäblichkeit, feine Detaillierung und moderne Feinwerktechnik zeichnen die Neuheit aus. Nur das Miniaturpersonal ist vom bisherigen Märklin-Modell erhalten geblieben Vorbild
Modell
Highlights
Vorbild, Modell, Highlights © by Märklin / Trix - teils auch mit eigenen Ergänzungen Lok-Familie
|
| in/aus der | Produkt-Datenbank | Märklin | 37030 | |
| Trix | 22xxx |
Hinweis:
Die Produkt-Datenbank von Märklin / Trix umfasst Artikel ab dem Produktionsjahr 2000.
Bei bestimmten Artikel - wie z.B. Sondermodelle, Händler-Kleinserien, etc. - verweigert man aber die Anzeige.
Erfolgt keine Anzeige, kann über die Techn. Dokumente eine neue Suche gestartet werden.
Techn. Dokumente
Hinweis
Derzeit liegen (noch) keine Daten vor -
Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
einfach an meine - im Impressum hinterlegte - eMail-Adresse.
Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.
Web-Links
|
adr = 38/00
art = 37030
acx = 3
bel = '#bel'
belart = glueh
belcol = ww-gl
belpcb = -
beltyp = -
bel_anf = no
bel_bl = no
bel_fb = no
bel_fs = no
bel_fst = no
bel_fwb = no
bel_ibl = yes
bel_lsb = yes
bel_mrb = no
bel_nbb = no
bel_sbl = ?
bel_tlw = no
bel_wtl = ?
bel_wib = no
bel_wst = no
bel_wsb = no
bel_zbl = no
bel_zib = no
bel_zza = no
|
br = br38
brn = 38
btrnr = 38 2581
cs_nam = 38 2581 db
dec = fx-c90x
decchip = 701.22b
dectyp = dig-fx
dmy = '#dmy'
dsa = ?
dsacol = ?
dsalift = ?
dsatyp = ?
ep = iii
gat = '#gat'
kpl = nem
kpltyp = kk
kplmont = kkk
led = ww
lw = lw-std-a-dig
lspr = -
|
man = maerklin
mot = dc-gla
pcb = -
pla = -
rgen = no
rs = 72270
scale = '#scale'
sl = e225647
slu = no
slTyp = clip-ten-dg
snd = -
sndtyp = xxxx
sta = 0
typ = dampf-lok
typnam = dpf-lok
ten = schlepptender
tenBez = 2´2´t31,5
tenTyp = kohle
wgnanz = '#wgnanz'
wgndet = '#wgndet'
|
Elektrik
PCBs
Decoder(*)
Platine
Ansicht
    |
|
|||||
Info
Derzeit liegen (noch) keine Daten vor -
Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
einfach an meine - im Impressum hinterlegte - eMail-Adresse.
Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.
Erweiterungen
periphere Erweiterungen - was ist das?
In einigen Fällen sind auf dem Decoder noch freie, unbenutzte und unbestückte LötPADs vorhanden. Sie sind dann für zusätzliche Bestückungen vorgesehen, die für z.B. neue Funktionen des jeweiligen Modells benötigt werden. Dazu zählen z.B.:
- Ausgänge/Verstärkerstufen für AUX3 bzw. AUX4
- Rauchsatzansteuerung
- Schleiferumschaltung Steuerung
- Ansteuerung v. Telex-Kupplungen
- Lichtsteuerung (führerstandsbezogen)
- zusätzliche Lautsprecher
- etc.
Erweiterungen für diese Platine.
Pläne
Anschlüsse/Verdrahtung
Decoder/-Träger
Derzeit liegen (noch) keine Daten vor -
Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
einfach an meine - im Impressum hinterlegte - eMail-Adresse.
Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.
Lok-Tender
Derzeit liegen (noch) keine Daten vor -
Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
einfach an meine - im Impressum hinterlegte - eMail-Adresse.
Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.
Lageplan
Derzeit liegen (noch) keine Daten vor -
Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
einfach an meine - im Impressum hinterlegte - eMail-Adresse.
Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.
Schaltplan
Derzeit liegen (noch) keine Daten vor -
Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
einfach an meine - im Impressum hinterlegte - eMail-Adresse.
Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.
Bestückungsplan
Derzeit liegen (noch) keine Daten vor -
Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
einfach an meine - im Impressum hinterlegte - eMail-Adresse.
Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.
{-article id="2990"}[text]{/article}{-snippet alias="noData"}Schnittstelle
Merkmale
|
spez. Bauteile
Decoder-Chip/s
Pinout
Eigenschaften
| Eigenschaft | Erklärung / Beschreibung | |
| Chip Nummer: |  701.22 ,701.22A , 701.22B ... 502900 |
|
| SMD-Gehäusebauform: | SO28 | |
| Analog - Erkennung | ja | |
| Signal-Invertierung: | wird toleriert | |
| Signal-Format: | Motorola 2 | |
| Function f0: | ja, im Analogbetrieb Ein | |
| ext.. Funktionen f1 - f4: | ja,
|
|
| interner Motor-Treiber: | ja | |
| interne Motorkontrolle: | ja, geschützt bis 800 mA | |
| Motortyp: | * | DC-Motor / Märklin-Allstrom: Umbau mit HAMO-Magnet, auch Glockenanker möglich |
| Überlastschutz | * | ja, geschützt bis 500 mA (f1, f2) und/oder 200 mA (f3, f4) |
| interne Massenträgheits-Simulation: | ja, über f4 schaltbar, wenn Ausgang f4 nicht extern beschaltet. | |
| Vorzugsfahrtrichtung: | * | nein - Lok fährt immer so, wie es die Steuerzentrale vorgibt. Das gilt auch bei Wiederaufnahme des Fahrbetriebes nach dem Abschalten. |
| Fahrstufen: | 27 | |
| Umschaltsperre | nein | |
| verwendet in Decodern: | 60902, 60960, und div. Sondervarianten | |
Die Angaben wurden von der Webseite bogobit.de entnommen und auf Deutsch übersetzt. / Übersetzung von HGH + eigene Ergänzungen(*) |
||
Transistor/en
 |
BST52 /A3 | NPN Darlington Transistor SOT89 plastic package |
Pulsweiten-Modulator
| TL494 | Pulsweiten-Modulator |
Motortreiber
Hinweise
Dieser Decoder ist nicht für den Betrieb mit Allstrom-Motore geeignet.
Tuning
Derzeit liegen (noch) keine Daten vor -
Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
einfach an meine - im Impressum hinterlegte - eMail-Adresse.
Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.
Funktionen(*)
Digitales(*)
Adresse, Hersteller, etc.
Adresse= 38/00
Chip-Pinout 701.22x
PinoutEigenschaften
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||
Programmierung
Die Lokadresse kann über den 8-pol. DIP-Schalter eingestellt werden.
Es können 80 verschiedene Adressen erreicht werden - siehe folgende Abbildung.
Pufferung(*)
Ein ext. Decoder-Pufferspeicher ist bei diesem Modell werkseitig nicht verbaut.
Montage
Der Decoder wird im Tender untergebracht und ist dort auf zwei Abstandsbolzen gelagert und mit einer Schraube fixiert.
Unterhalb des Decoders ist eine Entstördrossel untergebracht, die ziemlich lange, nicht abisolierte Anschlussdrähte aufweist. Dies stellt eine potentielle Gefahrenstelle dar, die im Extremfall - z.B. bei Berührung der Anschlüsse mit dem Metallgehäuse desTenders - zu Kurzschlüssen und Schädigung des Decoders führen kann.
Hinweis/e
Derzeit liegen (noch) keine Daten vor -
Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
einfach an meine - im Impressum hinterlegte - eMail-Adresse.
Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.
Tuning
Derzeit liegen (noch) keine Daten vor -
Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
einfach an meine - im Impressum hinterlegte - eMail-Adresse.
Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.
Anschluss- & Kontakt-Platine(*)
Ansicht
 |
 |
| Die Komponenten: | |
| Links |
|
| Mittig |
|
| Rechts |
|
Info
Im oberen Fahrwerksträger befindet sich eine Platine. Diese stellt alle Kontaktierungen für die Aufnahme:
- der Stirnbeleuchtung
- des Rauchsatzes
- der Stromabnahme am Radsatz (Trix) bzw. der Gleismasse (Märklin)
- der Motoranschlüsse und
- die Verbindung zur Tenderplatine
Erweiterungen
Derzeit liegen (noch) keine Daten vor -
Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
einfach an meine - im Impressum hinterlegte - eMail-Adresse.
Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.
Plans
Anschlüsse/Verdrahrung
Schaltplan
Lageplan
Bestückungsplan
Schnittstelle(*)
Derzeit liegen (noch) keine Daten vor -
Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
einfach an meine - im Impressum hinterlegte - eMail-Adresse.
Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.
Merkmale
|
Montage
|
 |
|
Die Platine wird auf der Oberseite des Fahrwerkträgers montiert. Das Ganze wird durch die Schraube, die die Steuerungskomponenten hält fixiert. Diese Variante ist für Lokomotiven mit querliegendem Getriebsritzel und Glühlampenbestückung für das Stirnlicht vorne. |
|
Bauteile
Derzeit liegen (noch) keine Daten vor -
Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
einfach an meine - im Impressum hinterlegte - eMail-Adresse.
Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.
Hinweis/e
Derzeit liegen (noch) keine Daten vor -
Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
einfach an meine - im Impressum hinterlegte - eMail-Adresse.
Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.
Tuning
Derzeit liegen (noch) keine Daten vor -
Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
einfach an meine - im Impressum hinterlegte - eMail-Adresse.
Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.
Beleuchtung
Stirnlicht/er
Platine/n
Stirnlicht - Info
Die Stirnbeleuchtung an der Lok entspricht dem Standard bei der jeweiligen Bahngesellschaft mit einem 3-Licht-Spitzensignal.
Das 2-Licht-Spitzensignal wurde vornehmlich in der Epoche II bzw. in der frühen Nachkriegszeit bis ca. Anfang der 50er Jahre verwendet. In der Epoche III wurde - zumindest bei der Deutschen Bundebahn / DB) - das 3-Licht Spitzensignal geführt.
Zur modellgerechten Abbildung ist die Lokomotive mit einer klassischen Beleuchtung ausgestattet. Die Glühlampen erzeugen somit ein passendes Licht.
Stirnlicht - Lokomotive
Das vordere Stirnlicht wird aus zwei Teilen (Lichtleitern) gebildet.
Das vordere Stirnlicht wird aus zwei Teilen (Lichtleitern) gebildet.
Lichtleiter unten
Der Stift ist oben mit einer 45°-schrägen Abschlussfläche versehen, der das Licht reflektieren und in die Laterne umlenken soll. Da geschieht aber nur bedingt und führt zu dem Effekt, der unter Probleme beschrieben ist.
Die Laternen sind ebenfalls verschieden und zum Modell passend. Sie besitzt an der Front eine runde Licht-Austrittsöffnung, die mit einer Scheibe (teils klar oder milchig - je nach Modell) verschlossen ist.
Lichtleiter oben
Dieser Lichtleiter wird nur bei Modellen mit 3-Licht Spitzensignal verwendet.
Für das obere Licht ist ein weiterer Lichtleiter in der Rauchkammertür eingesetzt. Dieser wird auch durch die LED-Platine bestrahlt und der mehrfach gewinkelte Lichtleiter führt das Licht dann zur Austrittsöffnung. Die Weiterleitung des Lichtes in die Laterne, erfolgt mittels des Lichtleiterstumpfes in der Lichtaustrittsöffnung der Rauchkammertür.
Beleuchtungsplatine
Die Beleuchtung selbst wird mit einer Glühlampe, die am vorderen Ende der Fahrwerksträger-Platine unterhalb der Rauchsatzkontaktezunge liegt, gewährleistet. Sie ist waagrecht und quer zur Platine angeordnet und kann, da die Glühlampe auch seitliches Licht abgibt, in den unteren/oberen Lichtleiter einstrahlen.
Bauteile-Daten:
| Bauteil | Typ | Farbe | Bauform | Ersatzteil# | Aufdruck | Wert |
| Glühlampe | BiPin | gelblich | Glaskörper mit PIN-Stecker | E15101800 | 12V / 60 mA |

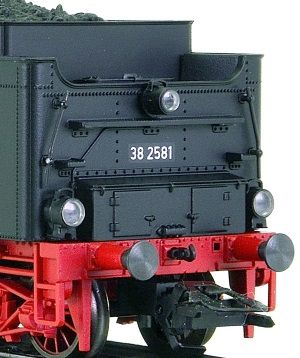

Stirnlicht - Tender
Lichtleiter - (3-Laternen)
Der Lichtleiter sitzt Innen, am Ende der Tenderrückwand. Bei einer Lokomotive mit 3-Licht Spitzensignal leitet er das Licht in je einen Lichtleiter-Stummel der drei Lichtaustritts-öffnungen. Er wird durch eine Glühlampe von Innen bestraht.- Beleuchtung

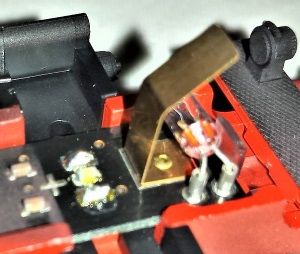

Die Beleuchtung erfolgt mit einer Glühlampe die hinten am Ende der Decoderplatine eingesetzt ist. Sie strahlt in den Lichtleiter und erzeugt somit die Ausleuchtung der Lampen des Stirnlichtes. Durch geeignete Justierung der Lampe - mehr oder weniger schräg - kann die Gleichmäßigkeit der Ausleuchtung der Lampen angepasst werden.
Bauteile-Daten:
Bauteil Typ Farbe Bauform Ersatzteil# Aufdruck Wert Glühlampe BiPin gelblich Glaskörper mit PIN-Stecker E15101800 12V / 60 mA
Lokomotive
Derzeit liegen (noch) keine Daten vor -
Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
einfach an meine - im Impressum hinterlegte - eMail-Adresse.
Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.
Tender
Derzeit liegen (noch) keine Daten vor -
Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
einfach an meine - im Impressum hinterlegte - eMail-Adresse.
Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.
Steuerung
Bei der Lokomotive ist die digitale "Standard-Lichtwechsel-Schaltung" implementiert. Dabei kann über die Decoder-Funktion[F0] das
- das Stirnlicht ein/aus geschaltet werden.
- Zusätzlich wechselt das Stirnlicht mit der Wahl der Fahrtrichtung.
weitere Beleuchtungen(*)
Lok-Innenbeleuchtung(*)
Derzeit liegen (noch) keine Daten vor -
Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
einfach an meine - im Impressum hinterlegte - eMail-Adresse.
Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.
Lok-Schlussbeleuchtung(*)
Derzeit liegen (noch) keine Daten vor -
Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
einfach an meine - im Impressum hinterlegte - eMail-Adresse.
Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.
Hinweis
Derzeit liegen (noch) keine Daten vor -
Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
einfach an meine - im Impressum hinterlegte - eMail-Adresse.
Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.
Tuning
Derzeit liegen (noch) keine Daten vor -
Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
einfach an meine - im Impressum hinterlegte - eMail-Adresse.
Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.
Rauchsatz(*)
Motor(*)
Ansicht
Mit der Neukonstruktion der Lokomotive ( P10, ...) wurde das Antriebskonzept [CSin3) der BR39 überarbeitet und an neue Bedürfnisse angepasst. Die wesentlichen Änderungen zur Erreichung eines sehr guten Fahrverhaltens ist dabei der Einbau eines Glockenanker-Motors.
Verwendet wurde ein Motor der Schweizer Firma "Portscape", deren Motore auch bereits in anderen Märklin-Lokomotiven verwendet werden. Er besteht aus einem zweiwelligen Abtrieb, wovon aber nur eine Welle mit einen Antriebsritzel versehen ist. Auf der anderen Welle sitzt eine Schwungscheibe, die der Stabilisierung des Laufverhaltens dient.
Alles in Allem eine kluge Konstruktion, die nebenbei auch noch sehr wartungsfreundlich ist und vor allem komplett im Kessel untergebracht werden kann.
Infos
Hersteller: Athlonix / Swiss made. Genaue techn. Daten unbekannt.
Antrieb/Regelung
Die Regelung des Motors wird komplett von der Elektronik / vom Decoder übernommen. Dazu wird die Gegen-EMK - also die Spannung die der sich drehende Motor zurückgibt, wenn er einen kurzen Moment nicht angetrieben wird (Generator) - ausgewertet und - die Drehzahl entsprechend der Sollvorgabe - ggf. nachgeregelt.
Die Sollvorgabe kann durch die dafür vorgesehenen CVs ihres Decoders beeinflusst werden. Nähere Details dazu finden sie in der Decoder-Anleitung bzw. auf den Supportseiten ihres Decoderherstellers.
Merkmale
Montage
Der Motor ist bestimmungsgemäß im Kessel untergebracht. Er ist dazu an dem Getriebstehblock fixiert.
Seine Schnecke ist inm Getriebeblock eingesetzt und treibt dort das oben liegende Ritzel an. Die Schwungscheibe befindet sich ebenfals im Bereich des Getriebeblocks. Sie wird im Bild etwas durch das Abdeckblech verdeckt. Wer genau hinschaut, kann sie aber erkennen.
Entstörung
Wegen des Fehlens eines Kommutators - die Umpolung des Feldes geschieht hier elektronisch - entsteht bei der Drehung kein Funkenfeuer. Damit fehlt die Störquelle . Eine klassische Entstörung ist somit hinfällig.
sonst. Dokus
Derzeit liegen (noch) keine Daten vor -
Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
einfach an meine - im Impressum hinterlegte - eMail-Adresse.
Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.
Stromabnahme/Entstörung
Schleifer
Die Märklin-Lokomotive ist mit einem einclipsbaren, 5cm langen Mittelschleifer ET#: E225647 mit durchgehender Schleiferauflage ausgerüstet.
Verdrahtung / Montage
Die Montage des Schleifers erfolgt durch geclipste Befestigung. Dieser ist i.d.R. wie folgt montiert.
- unter einem Drehgestell(DG) - meist unter dem nicht angetriebenen Drehgestell
- bei 2 Drehgestellen unter dem DG am Führerstand 1
- oder bei Schlepptender-Dampfloks unter einem der Tender-DGs
- bei Loks ohne Drehgestell mittig unterhalb der Lok
Entstörung
Info
Grundsätzlich unterscheiden wir bei Lokomotiven unterschiedliche, mögliche Störquellen wie:
- Schleifer,
- Motor,
- etc.
Allgemein
Da es beim Betrieb der Lok - durch Funkenbildung am Schleifer und Motor - zu breitbandige Störungen, die heute unter "Elektro-Smog" eingeordnet werden - kommen kann, ist eine Entstörung dringend geraten.
- Störungsauswirkungen
Die Störungen können in digitalen Modellbahn-Systemen z.B. zu unvorhergesehenen Effekten - wie Nichtsteuerbarkeit der Lokomotiven, unkontrollierte Steuerung anderer Lokomotiven, Signale, etc. führen.
Ein weiterer Teil der Störungen kann sich z.B. aber auch auf den Funkempfang auswirken. Wegen der Breitbandigkeit, können dabei auch andere Frequenzbereiche - z.B. solche für sensible Bereiche/Dienste wie Herzschrittmacher, Flugfunk, etc. - betroffen sein.
- Maßnahmen
Zur Minimierung der Störungen sind seitens des Produkt-Herstellers verschiedene Maßnahmen - nach der EMV - Richtlinie - vorzusehen: Dazu gehören z.B. Drosselspulen und Kondensatoren - teils in komplexer Anordnung und auch besondere Abschirmungen.
Grundsätzlich gelten folgende Hinweise:
- vorhandene Entstörbauteile
- dürfen nie ausgebaut werden und
- müssen immer so nah wie möglich an der Störquelle verbaut sein, damit eine Antennenwirkung über ggf. vorhandene Anschlussleitungen minimiert wird.
Details-Schleifer
In manchen Lokomotiven baut Märklin/Trix Bauteile zur Entstörung der Schleiferzuleitungen ein.
Eine Längsdrossel in die Schleiferzuleitung zum Decoder - bei Trix wird systembedingt in jede der beiden Radschleiferleitungen eine verbaut - bedämpft Störsignale , die das Digitalsignal überlagern können und damit Störungen bei der Kommunikation zwischen Decoder und Steuergerät (Stichwort: "Geisterlok") verursachen können.
Da Modellbahn-Lokomotiven mit Schleifern und Motore ausgerüstet sind, treten im Betrieb unterschiedliche Störsignale auf.. Am Motor werden sie i.d.R. durch ein Phi(?)-Filter aus 2 Induktivitäten und biszu drei Kondensatoren bedämpft.
Die Störsignale an den Schleifern der Lok, müssen anders behandelt werden. Speziell bei Märklin-Loks mit dem Mittelschleifer können Störungen durch schlechte Kontaktgabe entstehen.
- Längsdrossel
Diese werden direkt in der Schleiferleitung eingelötet, Dabei handelt es sich im elektrischen Sinn um eine Induktivität (Spule). Es gibt sie in verschiedenen Bauausführungen.
Analoger Betrieb
(ältere Bauform) UKW-Drossel
-
Digitaler Betrieb(neuere Bauformen) Längsdrossel
- Gleichtakt-Filter
Durch gegenläufigen Stromfluß (Hin-/Rückleitung) werden Störsignale unterdrückt,
Details-Motor
Zusätzliche Entstörungsmaßnahmen liegen bei diesem Fahrzeug nicht vor.
Schleifer Umbau-Übersicht
Im Stummiforum fand ich diesen sehr interessanten Beitrag zum Theme Schleifer, den ich hier verlinken möchte: https://www.stummiforum.de/viewtopic.php?t=55685
/
Schleifer-Übersicht
Bei Märklin werden - bedingt durch das Mittelleiter-Gleissystem - bei Lokomotiven und Wagen seit je her Mittelschleifer eingesetzt. Sie unterscheiden sich durch ihre Bau-Montageform, Länge und Ausführung der Schleifauflage. Die nachfolgende Zusamenstellung gibt eine kleine Übersicht.
Alle Angaben ohne Gewähr!
Lokomotiven
Märklin
Zusammenstellung nicht vollständig - wird laufend ergänzt.
| Artikel# | Bild | Aus-führ-ung | Kabel | Schleif-Auflage | Länge [mm] | Montage | Bemer-kungen | Ver-wendung | |
| Art | im Drehgestell | ||||||||
| 7185 |  |
unsym.Loch-schleifer | ohne | mit Loch | 62 | Schrau-be | Nachfolge: E214530 | ||
| 7175 |  |
sym.Loch-schleifer | ohne | mit Loch | 42 | Schrau-be | |||
| 7165 |  |
unsym.Loch-schleifer | ohne | mit Loch | 70 | Schrau-be | |||
| 7164 |  |
sym.Loch-schleifer | ohne | mit Loch | 50 | Schrau-be | fehlt noch | Aufnahme mit gerundeten EndenSchraube: E756090; Senkschraube M2x7 | z.B. BR18.1, wüC/K , Re 460, BR17 ... S10 |
| 7113 |  |
unsym.Loch-schleifer | ohne | mit Loch | Schrau-be | ||||
| E103264 |  |
sym.Flüster-schleifer | ohne | glatt | 50 | Clip | z.B. BR798 | ||
| E127301 |  |
sym.Flüster-schleifer | ohne | glatt | 50 | Schrau-be | Unter der Lok mittels Grobgewinde-Schraube und Montageplatte | Aufnahme mit gerundeten EndenSchraube und Montageplatte nicht gelistet | Abbildung in ET-Blatt falsch !z.B. BR65 |
| E128239 |  |
sym.Flüster-schleifer | ohne | glatt | Clip | fehlt noch | breite 4-Clip-Aufnahme mit gerundeten Enden | z.B. VT10 | |
| E138079 |  |
sym.Flüster-schleifer | ohne | glatt | Clip | geänderte Aufhängung der Schleiferfäche mit breiter 4-pol. Clip-Aufnahme | diverse Loko-motiven | ||
| E141133 |  |
sym.Flüster-schleifer | ohne | glatt | Clip | geänderte Aufhängung der Schleiferfäche mit schmaler 4-pol. Clip-Aufnahme | diverse Loko-motiven | ||
| E206370 |  |
sym.Flüster-schleifer | ohne | glatt | 51 | Clip |  |
breite, lange 4-Clip-Aufnahme mit gerundeten Enden | z.B. BR21x |
| 262501 | sym.Flüster-schleifer | ohne | glatt | 50 | Clip | breite, lange 4-Clip-Aufnahme mit gerundeten Enden | z.B. BR06 | ||
| 282510 |  |
sym.Steck-schleifer | mit Steck-stange | Steck | alte Version: Benötigt eine entsprechende Aufnahme | Aufnahme mit gerundeten Endenmit Kontaktstange | z.B. wüC, BR18.1 | ||
| E212448 |  |
sym.Loch-schleifer | ohne | mitLoch | ? | mitSchrau-be | fehlt noch | Aufnahme mit gerundeten EndenSchraube: E786790 Senkschraube M2x4,6 | z.B. BR59, wüC, wüK |
| E214530 |  |
sym.Loch-schleifer | ohne | mitLoch | 62 | mitSchrau-be | Aufnahme mit gerundeten EndenSchraube: E786790 Senkschraube M2x4,6Nachfolger von 7185 | E44 [34440 / 37440] | |
| E225647 |  |
sym.Flüster-schleifer | ohne | glatt | ? | Clip |  |
schmale, kurze4-Clip-Aufnahme mit gerundeten Enden | z.B. BR38(neu) |
| E280270 |  |
sym.Flüster-schleifer | ohne | glatt | ? | Clip | fehlt noch | Aufnahme mit gerundeten Enden | z.B. BR42 |
| E306328 |  |
sym.Flüster-schleifer | ohne | glatt | 50 | Clip | fehlt noch | Aufnahme mit gerundeten Enden und schmaler Cklip-Aufnahme | E75 |
| E461190 |  |
ohne | mitLoch | Clip | auf Montagesockel | ET194, LAG Triebwagen | |||
Trix
Zusammenstellung nicht vollständig - wird laufend ergänzt.
| Artikel# | Bild | Aus-führ-ung | Kabel | Schleif-Auflage | Länge [mm] | Montage | Bemer-kungen | Ver-wendung | |
| Art | im Drehgestell | ||||||||
| 314939 |  |
sym.Radschleifer | ohne | seitl. Rad-Innen-Fläche | 42 ???? | Clip | ja | Nachfolge: E314939 | |
Wagen
Zusammenstellung nicht vollständig - wird laufend ergänzt.
| Artikel# | Bild | Aus-führ-ung | Kabel | Auflage | Länge [mm] | Montage | Bemerk-ungen | Ver-wen-dung | |
| Art | im Drehgestell | ||||||||
| E147251 | folgt | 43252 | |||||||
| E103751 |  |
sym.Loch-schleifer | mit Lötan-schluss | mitLoch | 50 | Dreh-zapfen | z.B. 43279 | ||
| E201495 |  |
sym.Loch-schleifer | ohne | mit Loch | 42 | Clip |  |
2 ClipAufnahme mit gerundeten Enden | z..B. KranwagenGoliath |
| E205229 |  |
stark asym.Loch-schleifer | mit Stecker | mit Loch | 41 | Dreh-zapfen |  |
Nachfolge-modell E263109 | UIC-X Wagen1:93,54330873406 |
| E227560 |  |
leichtasym.Loch-schleifer | mit Stecker | mit Loch | 50 | Dreh-zapfen |  |
Wie E414940,nur mit Stecker am Kabelende | ? |
| E214438 | |
asym.Loch-schleifer | mit Lötan-schluss | mit Loch | 50 | Dreh-zapfen |  |
baul. identisch mit E103751? | Behelfsgepäck-wagen z.B.43986, 43992, 49962 |
| E263109 |  |
stark asym.Flüster-schleifer | mit Lötan-schluss | ohne Loch | 41 | Dreh-zapfen |  |
Vorläufer-rmodell E205229 | UIC-X Wagen1:93,5 |
| E272347 | fehlt leider aber ähnlich wie | sym.Flüster-schleifer | mit Lötan-schluss | glatt | 50 | Dreh-zapfen |  |
Vorläufer-rmodell E214438 | z.B. Wagenset 42265 |
| E414940 | |
leichtasym.Loch-schleifer | mit Lötan-schluss | mit Loch | 50 | Dreh-zapfen | |
Pwagen älterer Bauart (z.B. 4411) mit Kunststoff-gehäuse 1:100 | |
| E418100 |  |
leichtasym.Flüster-schleifer | mit Lötan-schluss | ohne Loch | 50 | Dreh-zapfen | 73404 | ||
| E46667286 |  |
federnder Schleifer | ohne | ohne Loch | 42 | Schiebe-lager |  |
Spezialschleifer von Trix-Express.Wird aber auch bei einigen Märklin-Wagen verwendet. | |
Grundträger, Fahrwerk & Gehäuse
Info
Derzeit liegen (noch) keine Daten vor -
Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
einfach an meine - im Impressum hinterlegte - eMail-Adresse.
Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.
Grundträger
Fahrwerk
Aufbau
Gehäuse
Info
Außen
Info
Front
Seite
Einstieg
Dach(*)
{-article id="9999"}[text]{/article}Innen
InfoBr-Variable (br38) nicht belegt/auswertbar || mit akt. Wert nicht verarbeitbar/ggf. (noch) ungültig ! |
Führerstand
Gehäuse öffnen/abheben
Bitte beachten Sie dazu die bebilderten Hinweise in der Betriebsanleitung
Bauartunterschiede
Derzeit liegen (noch) keine Daten vor -
Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
einfach an meine - im Impressum hinterlegte - eMail-Adresse.
Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.
Tender(*)
Tender-Daten & Infos(*)
Info
Der preuß. Tender (2´2´T31,5) wird häufig auch als Langlauftender bezeichnet. Damit war man in den Weiten der preussischen Landschaft in der Lage, auch große Strecken ohne zusätzliche Betriebs- und Brennstoffaufnahmen zu überwinden.
Ein weiteres auffälliges Merkmal ist der hinten, querliegende Druckluft-Behälter.
Ansicht/en
Zeichnung
Copyright bei Märklin / Trix
Modell
DRG - Ausführung
Länderbahn - Ausführung
Live
Verwendung
Preussischerer Tender pr 2´2' T31,5
BR17, pr. S10, BR18.1-DB und diverse andere
- 7 Tonnen Kohle
- 31,5 m3 Wasser
- weitere Verwendungen:
Baureihen bei denen der Tender auch verwendet wurde.
- BR 17,2 / pr. S 10.2
- BR 17.2 / Umbaulok S10.2 Hochdruck H17 206 - Umbaulok S10.2 Mitteldruck 17 236 - 17 239
- BR 17 10-11 / pr. S10.1 Bauart 1911
- BR 17 11-12 / pr. S10.1 Bauart 1914
- BR 18.1 DB
- BR 38 10-40 / pr. P 8
- BR 39 0-2 / pr. P10
- BR 22 054 (vorübergehend)
- BR 58 30 / G12 Reko (ca 31 Loks hatten den originalen 2´2´ T31,5, etliche hatten auch einen umgebauten mit 10t Kohle- und 32 m³- Wasserfassungsvermögen
- BR 44 1412
Die Aufstellung ist sicher nicht vollständig. Da gibt es sicher noch Ergänzungen.
Hinweis/e
Derzeit liegen (noch) keine Daten vor -
Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
einfach an meine - im Impressum hinterlegte - eMail-Adresse.
Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.
Internet-Links(*)
https://www.flickr.com/photos/camperdown/albums/72157632543861385
https://de.wikipedia.org/wiki/Schlepptender
https://dampflok-bilder.jimdofree.com/deutsche-dampflokomotiven/tender/
Außen-Beleuchtung
Stirnlicht/er
In der Lokomotive werden werkseitig zur Beleuchtung Glühlampen eingesetzt.
Bei den Lokomotiven der Deutschen Bundesbahn (DB) wurde ab 1958 das frühere 2-teilige-Spitzenlicht auf ein 3-teiliges Spitzenlicht (A-Licht) umgestellt.. Das Modell [37030] ist - entsprechend seiner Betriebszeit - mit einem 3-teiligen Spitzenlicht ausgestattet.
-
LokomotiveDas obere Spitzenlicht befindet sich oben, mittig an der Kesseltür. Die beiden unteren Lichter sind als Loklaternen - die auf der Pufferbohle fixiert sind - realisiert.
Die Ausleuchtung der Lampen erfolgt mittes eines Lichtleiters, der über eine Glühlampe angestrahlt wird.
Tender
Am Tender befindet sich ein vorbildgerechtes 3-Licht Spitzenlicht. Dieses wird über einen Lichtleiter gespeist, der mittels einer Glühlampe angestrahlt wird.
Lichtwechsel
Kupplung
Allgemein
Das Fahrzeug ist mit den Kurzkupplungen versehen, wie sie seit geraumer Zeit von Märklin/Trix verbaut werden.
Diese Kupplungen besitzen eine Steckaufnahme und einen Kurzkupplungskopf. Die Steckaufnahme wird in einen sogn. NEM-Schacht gesteckt. Dieser kann verschiedenartig geführt werden.
- mit Kulissenführung
Ermöglicht eine saubere Führung, speziell in Kurven und anspruchsvollen Gleisfiguren.
- mit Drehpunktführung
Eine einfachere Variante, die oft bei gerinen Platzverhältnissen gewählt wird.
Ausführung
Lok - vorne
Das Modell ist mit Kurz-Kupplungen ET#:[E701630 / 7204] nach NEM632 ausgestattet.
Diese ermöglicht eine kurze Kupplung der Einzelkomponenten untereinander. Sie ist ebenfalls kuppelbar mit älteren Märklin / Trix Kupplungssystemen.
Bild:Lok - Tender
Tender - hinten
Das Modell ist mit Kurz-Kupplungen ET#:[E701630 / 7204] nach NEM632 ausgestattet.
Diese ermöglicht eine kurze Kupplung der Einzelkomponenten untereinander. Sie ist ebenfalls kuppelbar mit älteren Märklin / Trix Kupplungssystemen.
Bild:Montage
Die Lokomotive / der Wagen ist beidseitig mit kulissengeführten Montageschächten nach NEM362 ausgestattet. In den können tauschbare Kurzkupplungsköpfe eingesetzt werden.
Die Kulissenführung ermöglicht einen eng gekuppelten Wagenverband, der auch in Kurven weitgehend erhalten bleibt.
Hinweis/e
Derzeit liegen (noch) keine Daten vor -
Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
einfach an meine - im Impressum hinterlegte - eMail-Adresse.
Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.
In-/Outside
Outside
Inside
Bild-Datei(en) zu Artikel: (37030) existieren (noch) nicht!
im Bild-Dateiverzeichnis: images/content/stories/firmen/maerklin/BR_038/37030/inside/
Probleme
BR 38 - Probleme 37030 + ff. / 22101, 22117
Getriebe-/ Antriebsgeräusche
In einigen Fällen wird berichtet, dass es Modelle gibt, bei denen starke Geräusche im Bereich des Getriebes vorliegen.
Lösung: Ggf. die Anzugskraft der Halteschrauben der Kessels etwas verringern.
Die wahrscheinlich richtigere Ursache und Lösung fand ich allerdings in einem engl. Forum. Ich habe hier eine dt. Übersetzung dazu eingestellt.
Fahrverhalten
Durch die Anbringung der Haftreifen auf der ersten Treibachse, kommt es - speziell bei Belastungen mit vielen Wagen oder auch an Steigungen - zu Traktionsproblemen. Die Lok hebt dann - durch die Gewichtsverlagerung nach hinten - vorne ab und verliert so ihre Haftung.
Lösung: Die C-Achse zusätzlich mit Haftreifen ausstatten.
Leider gibt es bei Märklin die einzelnen Achsen nicht mehr als Ersatzteil. Man kann auch leider die A- und C-Achse nicht tauschen, da auf der A-Achse noch das Antriebsritzel sitzt.
Führerhauseinpassung
Bei vielen Modellen findet man seitlich eine unschöne Führerhauseinpassung.
Dabei bildet sich ein mehr oder weniger großer, waagerecht verlaufender Spalt seitlich am unteren Ende des Führerhauses.
Lösung: Zu Korrektur kann man versuchen die Kesselstange(1) in der Nähe der Stauschute(2) besser in das Führerstandsgehäuse einzupassen.
Dadurch kann sich das Führerhaus wieder etwas nach vorne bewegen, was den Spalt(3) minimieren dürfte.
Trix 22101 / 22117
Bei den Maschinen wird hier über eigenartiges Fahrverhalten am Berg berichtet.
.... Ich habe zwei Br 38 von Trix bekommt. Einmal 22101 und einmal 22117. Beide habe ich mit Lopi 3,0 ausgerüstet. Beide hat aber ein merkwürdiges Fahrverhalten. Auf Steigungen fällt der Geschwindigkeit und das Licht wird dimmer. Die Räder drehen hierbei nicht durch. Ich habe eine Märklin 37030 mit der alte fx decoder und dieser hat ein viel besseres Zugkraft im Verhältnis zum diesen zwei von Trix.
Lösung: Jetzt habe ich endlich mein Problem gefunden. Es war eine grosse braune Drossel auf der Tenderplatine. Diese Drossel habe ich entfernt und beide Loks laufen jetzt super.
Schlechte Lichtausfüllung bei BR38neu
Da der Lichtleiter wie ein Stift in die Lichtlaterne hineinragt, kommt es zu dem Effekt, dass auch nur der Stift erhellt ist.
Wie in den Bildern zu erkennen ist, erfolgt keine vollflächige Ausleuchtung der Laterne.
Dieser Effekt ist bedingt durch die Konstruktion leider kaum vermeidbar. Er tritt sogar noch verstärkt auf, wenn man die Beleuchtung weiter herunterdimmt, um sie weniger stark einzustellen.
Der Effekt ist auch bei anderen Dampflokomotiven mit Beleuchtungslaternen anzutreffen, deren Konstruktion ja meist ähnl.ist.
Hinweis/e
Derzeit liegen (noch) keine Daten vor -
Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
einfach an meine - im Impressum hinterlegte - eMail-Adresse.
Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.
Tuning
Tuning-Allgemein
Das Modell bietet Tuningmöglichkeiten mit einfachen bis hin zu schwierigen Anforderungen, die je nach pers. Geschmack und Fähigkeiten durchführbar sind.
Hier sind einige Vorschläge aufgeführt. Details finden sie unter den weiteren Reitern bzw. in den Umbau-Dokumentationen.
Derzeit liegen (noch) keine Daten vor -
Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
einfach an meine - im Impressum hinterlegte - eMail-Adresse.
Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.
