techn. Übersicht

zum Modell des/der Dampf- Lokomotive

der Baureihe BR10 der Krupp - Designstudie (Privat) als Variante in blau/schwarz er Farbgebung.

Gebaut von Hersteller: Kraus-Maffai

als Versuchs-/Serienlokomotive aus dem Typenprogramm der Deutschen Bundesbahn / (DB).

Epoche: III, Betriebsnummer: 10 1001

Die Baureihe 10 der DB

Eleganter Öl-Dampfer - Die auf Initiative der Deutschen Bundesbahn neu entwickelten und 1957 in Dienst gestellten zwei Schnellzug-Dampflokomotiven der Baureihe 10 sollten die schon etwas in die Jahre gekommenen Maschinen der Reihen 01 und 01.10 bei der Beförderung moderner Fernzüge ablösen.

Die beiden von Krupp gebauten DB-Paradelokomotiven hatten windschnittige Teilverkleidungen erhalten, die sowohl den Luftwiderstand verringern als auch die Zylindergruppen vor zu großer Verschmutzung bewahren sollten.

Die 10 002 stattete man gleich zur Indienststellung mit einer leistungsfähigen Öl-Hauptfeuerung aus. Der ferner beim Neubau eingesetzte Hochleistungskessel in geschweißter Bauart hatte sich bereits in den ab 1953 umgebauten DB-Maschinen der BR 01.10 bestens bewährt. Diese Konstruktion verlieh den beiden neuen Maschinen eine mit 2500 PS (1840 kW) geradezu unbändige Kraftfülle.

Indes neigte sich durch die rasante Elektrifizierung während der sechziger Jahre die Zeit der Dampftraktion schon erkennbar ihrem Ende zu. So blieben die beiden eleganten Dampf-Renner trotz der beim Betrieb gewonnenen aufschlussreichen Erfahrungen ein einzelnes Paar, das indes bis heute zu den Legenden jener Ära zählt.

  • Märklin Die Neubau [37082]

Vorbild

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

  • ihre Informationen
  • Bilder des Modells
  • Bilder des Decoders
  • etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

  • Analog-/Digital-Betrieb
  • große Windlleitbleche (Typ:Wagner)
  • 2-Licht Spitzensignal
  • Fx-Decoder mit integriertem Soundmodul
    • Hochleistungsantrieb mit Regelung und ein-stellbaren Fahreigenschaften.
    • Geschwindigkeitsabhängiges, radumdrehungs-synchrones Fahrgeräusch.
    • Dampfpfeife.
    • Auspuffsynchrones Flackern der Glut in der Feuerbüchse.
  • Hochleistungs-Motor DC-Glockenanker[GLA]
  • 4 Achsen angetrieben. 2 Haftreifen.
  • Länge über Puffer 17,7 cm.
  • --------------------------------------------
    • Fx-Decoder mit 4 Zusatzfunktionen
    • LED-Beleuchtung (gelb).
    • Rauchsatzkontakt
    • Fahrwerksbeleuchtung
    • Fahrgeräusch

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

  • ihre Informationen
  • Bilder des Modells
  • Bilder des Decoders
  • etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

Vorbild, Modell, Highlights © by Märklin / Trix - teils auch mit eigenen Ergänzungen
Baureihe 10 der DB Märklin DELTA 34080
Digital-Fx 37080 37081 37082
mfx     37082 37083 37084
mfx+           37085
Trix DC 22705 22125
{-article id="1921"}[text]{/article}

Produktdatenbank

Infos / Dokus in/aus der Produkt-Datenbank Märklin 37082

Hinweis:

Die Produkt-Datenbank von Märklin / Trix umfasst Artikel ab dem Produktionsjahr 2000.

Bei bestimmten Artikel - wie z.B. Sondermodelle, Händler-Kleinserien, etc. - verweigert man aber die Anzeige.

Erfolgt keine Anzeige, kann über die Techn. Dokumente eine neue Suche gestartet werden.

Bei der Ausführung handelt es sich um das Modell einer Designstudie der Firma Kraus-Maffei.

Sonder-Modell für 10-jährige Insider-Mitgliedschaft

Wurde angeboten von 2006-2012.

Diese Lok konnte nur von Märklin-Insidern bestellt werden.

Elektrik

PCBs

Info(*)

Typ=dampf-lok

Dec.Träger(*)

Ansicht

{rem}Neue Struktur nach Zusammenfassung von 2091 mit 455{/rem}** BR=br10** Art=37082{-article id="757"}[text]{/article}
Decoderträger-Platine für Schlepptender-Dampflok der BR 10 (BJ ab 2006) mit mfx-Decioder [ 3908x ]
21-mtc {-article id="756"}[text]{/article}
mae_pcb_mtc_ten_xxxxxx_VO051018A_3708x_BS-300.jpg mae_pcb_mtc_ten_xxxxxx_VO051018A_3708x_BS-300.jpg
Oberseite Unterseite
  ET-#: 126226(ge) || 101073(ww)  / VO051019A
  • 126226 aus der Märklin 37082/37083 mit gelben LEDs
  • 101073 aus der Märklin 37082/37083, 37084 / Trix 22125 mit warm-weißen LEDs
--- Dampf-Lok ---

xxxxxx tendergewicht pcb 37083 BR10Platine mit mtc-Schnittstelle für Schlepptender-Dampfloks der BR 10 der DB.

37083-20037083-20037083-200Platine zum Einbau eines Digital-Decoders mit mtc Schnittstelle nebst Lautsprecher in Schlepptender von Dampflokomotiven mit Kohle-/Öltender der BR10.

Für die Platine bestehen verschiedene Layout-Varianten, die sich in verschiedenen Dingen unterscheiden. Die nachfolgende Zusammenstellung zeigt die Unterschiede und ggf. Tuning-Möglichkeiten.
{-snippet alias="maetrx-pcb-erweiterungen-mtc"}{-snippet alias="maetrx-pcb-erw" pcbtype="dt"}{-snippet alias="maetrx-pcb-erw"}
In einigen Fällen werden auf dem Decoderträger neben der mtc-Schnittstelle noch zusätzliche Beschaltungen vorgenommen, die für einige Funktionen des jeweiligen Modells benötigt werden. Dazu zählen z.B.:
  • Ausgänge/Verstärkerstufen für AUX3 bzw. AUX4
  • Rauchsatzansteuerung
  • Schleiferumschaltung Steuerung
  • Ansteuerung v. Telex-Kupplungen
  • Lichtsteuerung (führerstandsbezogen)
  • zusätzliche Lautsprecher
  • etc.
{-article id="1581"}[text]{/article}

Anschlüsse/Verdrahtung

Decoder/-Träger

mae pcb mtc xxxxxx VO051019A 3708x con
DecChip-Variable (-) nicht belegt/auswertbar || mit akt. Wert nicht verarbeitbar/ggf. (noch) ungültig !

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

  • ihre Informationen
  • Bilder des Modells
  • Bilder des Decoders
  • etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

tab

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

  • ihre Informationen
  • Bilder des Modells
  • Bilder des Decoders
  • etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

  • ihre Informationen
  • Bilder des Modells
  • Bilder des Decoders
  • etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

tab

neinDiese Lokomotive ist mit keiner Schnittstelle ausgerüstet.

Br-Variable (br10) nicht belegt/auswertbar || mit akt. Wert nicht verarbeitbar/ggf. (noch) ungültig !
Br-Variable (br10) nicht belegt/auswertbar || mit akt. Wert nicht verarbeitbar/ggf. (noch) ungültig !
{-article id="1691"}[text]{/article}
$br=br10

Da die Platine mit einer 21-pol. mtc-Schnittstelle ausgerüstet ist, kann jeder beliebige Digital-Decoder (Standard-/Sound) eingesetzt werden, der diese Schnittstelle bedienen kann. Abhängig vom verwendeten Decoder, können dann auch verschiedene - mittlerweile bis zu 32 - Funktionen realisiert sein.

Diese sind verschiedener Kategorien zugeordnet:
  • logische Funktionen  - z.B. Rangiergang, Simulation der Massenträgheit [ABV], etc.,
  • physikalische Funktionen - z.B. Schaltausgänge für Licht, Rauchsatz, etc.
  • und Geräusche - bei Sound-Decodern.

Eine genaue Auflistung der Funktionen, sowie deren "Zuordung zu den Funktionstasten" (Funktion-Mapping) des werkseitig verbauten Decoders, findet man im Register: Decoder > Funktionen, in der Betriebsanleitung zu ihrer Lokomotive, oder auch in der Produktdatenbank des Herstellers.

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

  • ihre Informationen
  • Bilder des Modells
  • Bilder des Decoders
  • etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

{-article id="776"}[text]{/article}
Quit Article: 2223 ... BR= / Art= br10 / 37082
{-article id="1402"}[text]{/article}{-article id="403"}[text]{/article}

Ansicht

$typ-Var=dampf-lok
$br-Var=br10

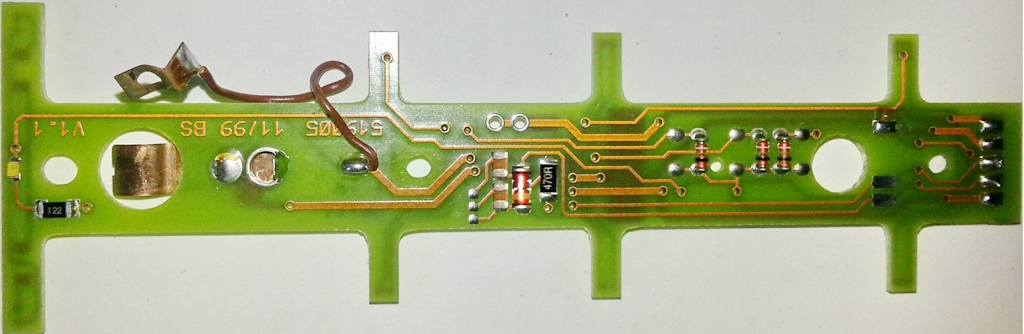

PCB  BR10 Kombi-Platine mit Stirnlicht, Fahrwerksbeleuchtung & Sound-Trigger
Märklin BR10 Kontakt- & Verteilplatine [mit Soundtrigger]
mae pcb constili fwbel rs trigger side cut 300 mae pcb constili fwbel rs trigger u 300
Oberseite Unterseite

Diese Platine wurde in der einzigen Lok-Variante der BR10 mit Fx-Decoder [37080] eingesetzt.

Sie enthält Komponenten für:

  • den Rauchsatzkontakt
  • die Fahrwerksbeleuchtung (6 LEDs (ge) - ohne Vorwiderstände
  • die Stirnbeleuchtung (3 LEsD (ge) für das A-Licht)- ohne Vorwiderstände
  • den Sound-Trigger

    Da die Lok einen Geräusch-Generator beinhaltet, erfolgt hierüber die Triggerung des Dampfstossgeräuschs.

    mae pcbs con radsensor 300Dazu wird ein Hallgeber eingesetzt, der durch einen rotierenden Magnete auf der hinteren Radachse getriggert wird. Die Impulsfrequenz des Hallgebers ist somit abhängig von der Drehfreunz des Rades. Das Bild gewährt einen Blick auch die mech. Konstruktion. In der Mitte oben erkennt man den Magneten.mae pcb constili fwbel rs trigger side 300mae pcbs con radsensor 300Der Sensor(Hallgeber) sitzt auf der Unterseite der darüber liegenenden Platine im Fahrwerk und er erhält bei jeder Radumdrehung einen oder mehrere(?) Impulse. Im Bild leider schlecht zusehen, wegen der Schatten dahinter.

Trix (Dampf-) Lokomotiven benötigen zwei Stromabnahmen, die an der rechten / linken Schiene erfolgt. Dazu verwendet man einseitig isolierte Laufräder.

  • Die in Fahrtrichtung rechte Kontaktierung erfolgt über die Lok mit ihrem Fahrgestell und den Rädern selbst.
  • Die andere Stromabnahme erfolgt über zusätzliche, innenliegende Radschleifer auf der linken Seite.
Dazu sind auf der Platine zwei Löcher und ein mit Litzenkabel kontaktierbares Anschluss-PAD vorhanden. Die Kabel-Verbindung reicht bis auf die Anschluss-Leiste zum Tender zurück.

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

  • ihre Informationen
  • Bilder des Modells
  • Bilder des Decoders
  • etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

Content-Tab-Pläne

Anschlüsse/Verdrahrung

Br-Variable (br10) nicht belegt/auswertbar || mit akt. Wert nicht verarbeitbar/ggf. (noch) ungültig !
Content-Sub-Tab-Anschlüsse/Verdrahrung
Content-Sub-Tab-Schaltplan
Content-Sub-Tab-Lageplan
Content-Sub-Tab-Bestückungsplan
Content-Tab-Schnittstelle

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

  • ihre Informationen
  • Bilder des Modells
  • Bilder des Decoders
  • etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

Br-Variable (br10) nicht belegt/auswertbar || mit akt. Wert nicht verarbeitbar/ggf. (noch) ungültig !

mae pcb fwbel montDie Platine ist im Fahrwerksträger oben eingesetzt und mittels 2 Schrauben fixiert.

Dabei zeigen die LEDs für die Fahrwerksbeleuchtung nach unten, sind also von Oben her nicht sichtbar.

Die Verdrahtung zur Decoder-Platine im Tender erfolgt mittes verschiedenfarbigere Litzen.

Dl - Datenblatt
 TLP172 S06 4  TLE4945L |Hallgeber -  Infinion [ pdf br ]

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

  • ihre Informationen
  • Bilder des Modells
  • Bilder des Decoders
  • etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

  • ihre Informationen
  • Bilder des Modells
  • Bilder des Decoders
  • etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

{-article id="1116"}[text]{/article}

Platine

Ansicht

Märklin Var. 2 -Sound-Decoder Basis: ESU
MM_II_128mfx
DSC03679 small DSC03668 small
Oberseite Unterseite
 Doku
  • Platinenlayout ... identisch mit ESU LokSound V3.5

    Bauzeit: 2006 ... 2009 mti 16 MBi Speicherkapazität (bis zu 130 Sekunden)
Dec-Variable (ls35-mfx-oem, msd) nicht belegt/auswertbar || mit akt. Wert nicht verarbeitbar/ggf. (noch) ungültig !

neinDiese Lokomotive ist mit keiner Schnittstelle ausgerüstet.

Dec-Variable (ls35-mfx-oem, msd) nicht belegt/auswertbar || mit akt. Wert nicht verarbeitbar/ggf. (noch) ungültig !
{-article id="639"}[text]{/article}
Dec-Variable (ls35-mfx-oem, msd) nicht belegt/auswertbar || mit akt. Wert nicht verarbeitbar/ggf. (noch) ungültig !
Dec-Variable (ls35-mfx-oem, msd) nicht belegt/auswertbar || mit akt. Wert nicht verarbeitbar/ggf. (noch) ungültig !
{-article id="2644"}[text]{/article}
Dec-Variable (ls35-mfx-oem, msd) nicht belegt/auswertbar || mit akt. Wert nicht verarbeitbar/ggf. (noch) ungültig !
{-article id="328"}[text]{/article"}

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

  • ihre Informationen
  • Bilder des Modells
  • Bilder des Decoders
  • etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

allg. Infos

Ab 2002 begann man bei Märklin darüber nachzudenken, zukünftig - wie bereits früher auch schon - wieder eigene Decoder zu entwickeln und zu fertigen

Da dieses Projekt bis zum Ende eine gewisse Zeit benötigen würde, vereinbarte man für die laufende Produktion mit ESU - dem ursprünglichen Entwickler des mfx-Systems - die Lieferung von sogn. OEM-Decoder-Varianten. So gab es also für einen Zeitraum von mehreren Jahren, Märklin-Lokomotiven mit ESU-Decodern.

(OEM= "Original Equipment Manufakter"   -> Bedeutung: Originalausrüstungshersteller oder Erstausrüster).

Diese Decoder wurden dann in der Zeit von 2002 - 06/2010 bei Märklin als OEM-Variante des LokPilot2, LokPilot3  bzw. Loksound3 / Loksound35 von ESU verbaut.

Dec-Variable (ls35-mfx-oem, msd) nicht belegt/auswertbar || mit akt. Wert nicht verarbeitbar/ggf. (noch) ungültig !
DecChip-Variable (-) nicht belegt/auswertbar || mit akt. Wert nicht verarbeitbar/ggf. (noch) ungültig !
Dec-Variable (ls35-mfx-oem, msd) nicht belegt/auswertbar || mit akt. Wert nicht verarbeitbar/ggf. (noch) ungültig !

Decoder dieser Bauart besitzen verschiedene Protokolle. In der werkseitigen Ausführung sind das:

  • mfx-Protokoll
  • MM-II Protokoll - als Kompatibilitäts-Protokoll zum früheren Digital-System
Vorrangig wird immer das mfx-Protokoll bedient, wenn ein mfx-Gleissignal erkannt wird. Wird nur ein MM-II Protoikoll erkannt, ist das mfx-Protokoll abgeschaltet.
  • mfx Protokoll mit
    • bis zu 128 Fahrstufen
    • automatischer Adresszuordnung
    • automatischer Anmeldung an die Steuerzentrale
    • bis zu 15 schaltbare Sonderfunktionen (logisch, physikalisch)
    • richtungsabhängig programmiere Ausgänge & Funktionen
    • 6 externe Ausgänge, davon
      • 2 für die Stirnlicht-Funktion (AUX0-v/AUX0-r) - verstärkt
      • 4 für ext. Schaltfunktionen (AUX1, AUX2, AUX3, AUX4) davon bei
        • ESU/Märklin Decodern der 1./2. Generation AUX1+AUX2 verstärkt, AUX3+Aux4 unverstärkt [TTL-Pegel (+5V)]
        • Märklin Decodern der 3.Generation AUX1,...4 verstärkt
  • MM-II
    • (Kompatibilitätsprotokoll zu früheren Digitalsystem mit Steuergeräten älterer Bauart [6020, 6021].
    • Protokoll mit 255 Adressen

Hersteller: Maerklin

Artikel: 37082
MM2-/DCC-Adresse: 10/--
CSx-Lok-Name: 10 1001 DB

Die Lokomotive ist werkseitig mit einem mfx-Decoder versehen und lt. Märklin optimal eingestellt.

Für etwaige Änderungen an der Konfiguration beachten sie bitte genau die Anweisungen in der Betriebsanleitung, sowie die Hersteller-Hinweise auf der Web-Seite.

Wenn sie eine nicht mehr reproduzierbare Programmierung haben, dann können sie den Decoder wieder in seine Grundkonfiguration (Werkseinstellung) zurück versetzen.

Eine mfx-Lok meldet sich danach wieder unter dem Namen, der auch im Handbuch steht, bei der Zentrale an. Die Motor-Parameter und die Funktionstastenbelegung entsprechen wieder der Werkseinstellung.

Wie dieser RESET durchgeführt wird, erfahren sie aus
  • der Decoder-Dokumentation oder ggf. aus
  • der Betriebsanleitung oder
  • der Beschreibung ihres digitalen Steuergerätes.

Wer sich mit der CV-Programmierung auskennt, kann auch in die CV#8 den Wert 8 schreiben, dann sollte wieder alles normal sein.

Wer die Programmierung mit einer 6021 doch selbst durchführen möchte, der findet hier auf dem Märklin-Server eine Anleitung pdf bl dazu.

Bei einrm RESET des Decoders, gehen alle vorher gemachten Änderungen an der Konfiguration verloren. Sollten sie also Einstellungn auf ihre Bedürfnisse abgeändert haben, so müssen diese später durch individuelle Neuiprogrammierung wieder hergestellt werden

CV-Informationen

Dec-Variable (ls35-mfx-oem, msd) nicht belegt/auswertbar || mit akt. Wert nicht verarbeitbar/ggf. (noch) ungültig !
{reg H}
  • 1 Kurze Adresse
  • 2 Min. Geschwindigkeit
  • 3 Anfahrverzögerung
  • 4 Bremsverzögerung
  • 5 Max. Geschwindigkeit
  • 7 Versionsnummer
  • 8 Herstellerkennung
  • 13 F1-F8 alt. Gleissig. [bit:F1 :F2 :F3 :F4 :F5 :F6 :F7 :F8 ]
  • 14 FL,F9-F15 alt. Gleissig. [bit:FL :F9 :F10 :F11 :F12 :F13 :F14 :F15 ]
  • 17 Lange Adresse HB
  • 18 Lange Adresse LB
  • 19 Traktionsadresse
  • 21 F1-F8 bei Traktion [bit:F1 :F2 :F3 :F4 :F5 :F6 :F7 :F8 ]
  • 22 FL,F9-F15 bei Traktion [bit:FL :F9 :F10 :F11 :F12 :F13 :F14 :F15 ]
  • 27 Bremsmodus [bit:::::DC neg.Rich.::DC pos.Rich.::]
  • 29 Konfiguration [bit:Richtung:Fahrstufen:Analog:::Adressen::]
  • 50 Altern. Gleissignal [bit:AC:DC:MM:MFX::::]
  • 52 Motortyp
  • 53 Regelreferenz
  • 54 Regelparameter K
  • 55 Regelparameter I
  • 56 Regeleinfluss
  • 57 Soundabstand, FS 1
  • 58 Soundabstand, FS >1
  • 59 Richtungssound
  • 60 Multibahnhofsansage [bit:Bahnhöfe:Bahnhöfe:Bahnhöfe:Endansage:Richtung:Ansagefolge::]
  • 63 Lautstärke gesamt
  • 64 Bremsschwelle
  • 66 Vorwärts Trimm
  • 95 Rückwärts Trimm
  • 105 Benutzerkennung
  • 106 Benutzerkennung
  • 136 Faktor ABV
  • 137 Faktor Rangiergang
  • 173 Zustandsspeicher 1 [bit:Funktionen:Fahrstufe:Anfahren:::::]
  • 174 Zustandsspeicher 2 [bit:Richtung:::::::]
  • 67 Geschw.slideelle FS1
  • 68 Geschw.slideelle FS2
  • 69 Geschw.slideelle FS3
  • 70 Geschw.slideelle FS4
  • 71 Geschw.slideelle FS5
  • 72 Geschw.slideelle FS6
  • 73 Geschw.slideelle FS7
  • 74 Geschw.slideelle FS8
  • 75 Geschw.slideelle FS9
  • 76 Geschw.slideelle FS10
  • 77 Geschw.slideelle FS11
  • 78 Geschw.slideelle FS12
  • 79 Geschw.slideelle FS13
  • 80 Geschw.slideelle FS14
  • 81 Geschw.slideelle FS15
  • 82 Geschw.slideelle FS16
  • 83 Geschw.slideelle FS17
  • 84 Geschw.slideelle FS18
  • 85 Geschw.slideelle FS19
  • 86 Geschw.slideelle FS20
  • 87 Geschw.slideelle FS21
  • 88 Geschw.slideelle FS22
  • 89 Geschw.slideelle FS23
  • 90 Geschw.slideelle FS24
  • 91 Geschw.slideelle FS25
  • 92 Geschw.slideelle FS26
  • 93 Geschw.slideelle FS27
  • 94 Geschw.slideelle FS28
  • 112 Ausgang LV Modus
  • 113 Ausgang LV Dimmer
  • 114 Ausgang LV Periode
  • 115 Ausgang LR Modus
  • 116 Ausgang LR Dimmer
  • 117 Ausgang LR Periode
  • 118 Ausgang Aux1 Modus
  • 119 Ausgang Aux1 Dimmer
  • 120 Ausgang Aux1 Periode
  • 121 Ausgang Aux2 Modus
  • 122 Ausgang Aux2 Dimmer
  • 123 Ausgang Aux2 Periode
  • 124 Ausgang Aux3 Modus
  • 125 Ausgang Aux3 Dimmer
  • 126 Ausgang Aux3 Periode
  • 127 Ausgang Aux4 Modus
  • 128 Ausgang Aux4 Dimmer
  • 129 Ausgang Aux4 Periode
  • 130 Ausgang Aux5 Modus
  • 131 Ausgang Aux5 Dimmer
  • 132 Ausgang Aux5 Periode
  • 133 Ausgang Aux6 Modus
  • 134 Ausgang Aux6 Dimmer
  • 135 Ausgang Aux6 Periode
  • 138 Lautstärke Bremssound
  • 139 Lautstärke Fahrsound
  • 140 Lautstärke Sound 1
  • 141 Lautstärke Sound 2
  • 142 Lautstärke Sound 3
  • 143 Lautstärke Sound 4
  • 144 Lautstärke Sound 5
  • 145 Lautstärke Sound 6
  • 146 Lautstärke Sound 7
  • 147 Lautstärke Sound 8
  • 148 Lautstärke Sound 9
  • 149 Lautstärke Sound 10
  • 150 Lautstärke Sound 11
  • 151 Lautstärke Sound 12
  • 152 Lautstärke Sound 13
  • 153 Lautstärke Sound 14
  • 154 Lautstärke Sound 15
  • 155 Lautstärke Sound 16
  • 176 Analog DC Anfahrspg.
  • 177 Analog DC Höchstspg.
  • 178 Analog AC Anfahrspg.
  • 179 Analog AC Höchstspg.
  • 257 Mapping FL (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
  • 258 Mapping FL (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
  • 259 Mapping FL (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
  • 260 Mapping FL (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
  • 261 für spätere Verwendung
  • 262 Mapping F1 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
  • 263 Mapping F1 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
  • 264 Mapping F1 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
  • 265 Mapping F1 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
  • 266 für spätere Verwendung
  • 267 Mapping F2 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
  • 268 Mapping F2 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
  • 269 Mapping F2 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
  • 270 Mapping F2 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
  • 271 für spätere Verwendung
  • 272 Mapping F3 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
  • 273 Mapping F3 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
  • 274 Mapping F3 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
  • 275 Mapping F3 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
  • 276 für spätere Verwendung
  • 277 Mapping F4 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
  • 278 Mapping F4 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
  • 279 Mapping F4 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
  • 280 Mapping F4 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
  • 281 für spätere Verwendung
  • 282 Mapping F5 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
  • 283 Mapping F5 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
  • 284 Mapping F5 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
  • 285 Mapping F5 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
  • 286 für spätere Verwendung
  • 287 Mapping F6 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
  • 288 Mapping F6 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
  • 289 Mapping F6 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
  • 290 Mapping F6 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
  • 291 für spätere Verwendung
  • 292 Mapping F7 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
  • 293 Mapping F7 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
  • 294 Mapping F7 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
  • 295 Mapping F7 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
  • 296 für spätere Verwendung
  • 297 Mapping F8 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
  • 298 Mapping F8 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
  • 299 Mapping F8 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
  • 300 Mapping F8 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
  • 301 für spätere Verwendung
  • 302 Mapping F9 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
  • 303 Mapping F9 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
  • 304 Mapping F9 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
  • 305 Mapping F9 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
  • 306 für spätere Verwendung
  • 307 Mapping F10 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
  • 308 Mapping F10 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
  • 309 Mapping F10 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
  • 310 Mapping F10 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
  • 311 für spätere Verwendung
  • 312 Mapping F11 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
  • 313 Mapping F11 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
  • 314 Mapping F11 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
  • 315 Mapping F11 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
  • 316 für spätere Verwendung
  • 317 Mapping F12 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
  • 318 Mapping F12 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
  • 319 Mapping F12 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
  • 320 Mapping F12 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
  • 321 für spätere Verwendung
  • 322 Mapping F13 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
  • 323 Mapping F13 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
  • 324 Mapping F13 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
  • 325 Mapping F13 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
  • 326 für spätere Verwendung
  • 327 Mapping F14 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
  • 328 Mapping F14 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
  • 329 Mapping F14 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
  • 330 Mapping F14 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
  • 331 für spätere Verwendung
  • 332 Mapping F15 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
  • 333 Mapping F15 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
  • 334 Mapping F15 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
  • 335 Mapping F15 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
  • 336 für spätere Verwendung
  • 337 Mapping Stand (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
  • 338 Mapping Stand (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
  • 339 Mapping Stand (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
  • 340 Mapping Stand (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
  • 341 für spätere Verwendung
  • 342 Mapping Fahrt (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
  • 343 Mapping Fahrt (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
  • 344 Mapping Fahrt (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
  • 345 Mapping Fahrt (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
  • 346 für spätere Verwendung
  • 347 Mapping Sens1 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
  • 348 Mapping Sens1 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
  • 349 Mapping Sens1 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
  • 350 Mapping Sens1 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
  • 351 für spätere Verwendung
  • 352 Mapping Sens2 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
  • 353 Mapping Sens2 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
  • 354 Mapping Sens2 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
  • 355 Mapping Sens2 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
  • 3565 für spätere Verwendung
  • 357 Mapping FL (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
  • 358 Mapping FL (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
  • 359 Mapping FL (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
  • 360 Mapping FL (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
  • 361 für spätere Verwendung
  • 362 Mapping F1 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
  • 363 Mapping F1 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
  • 364 Mapping F1 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
  • 365 Mapping F1 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
  • 366 für spätere Verwendung
  • 367 Mapping F2 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
  • 368 Mapping F2 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
  • 369 Mapping F2 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
  • 370 Mapping F2 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
  • 371 für spätere Verwendung
  • 372 Mapping F3 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
  • 373 Mapping F3 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
  • 374 Mapping F3 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
  • 375 Mapping F3 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
  • 376 für spätere Verwendung
  • 377 Mapping F4 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
  • 378 Mapping F4 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
  • 379 Mapping F4 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
  • 380 Mapping F4 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
  • 381 für spätere Verwendung
  • 382 Mapping F5 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
  • 383 Mapping F5 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
  • 384 Mapping F5 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
  • 385 Mapping F5 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
  • 386 für spätere Verwendung
  • 387 Mapping F6 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
  • 388 Mapping F6 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
  • 389 Mapping F6 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
  • 390 Mapping F6 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
  • 391 für spätere Verwendung
  • 392 Mapping F7 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
  • 393 Mapping F7 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
  • 394 Mapping F7 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
  • 395 Mapping F7 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
  • 396 für spätere Verwendung
  • 397 Mapping F8 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
  • 398 Mapping F8 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
  • 399 Mapping F8 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
  • 400 Mapping F8 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
  • 401 für spätere Verwendung
  • 402 Mapping F9 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
  • 403 Mapping F9 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
  • 404 Mapping F9 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
  • 405 Mapping F9 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
  • 406 für spätere Verwendung
  • 407 Mapping F10 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
  • 408 Mapping F10 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
  • 409 Mapping F10 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
  • 410 Mapping F10 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
  • 411 für spätere Verwendung
  • 412 Mapping F11 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
  • 413 Mapping F11 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
  • 414 Mapping F11 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
  • 415 Mapping F11 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
  • 416 für spätere Verwendung
  • 417 Mapping F12 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
  • 418 Mapping F12 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
  • 419 Mapping F12 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
  • 420 Mapping F12 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
  • 421 für spätere Verwendung
  • 422 Mapping F13 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
  • 423 Mapping F13 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
  • 424 Mapping F13 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
  • 425 Mapping F13 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
  • 426 für spätere Verwendung
  • 427 Mapping F14 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
  • 428 Mapping F14 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
  • 429 Mapping F14 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
  • 430 Mapping F14 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
  • 431 für spätere Verwendung
  • 432 Mapping F15 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
  • 433 Mapping F15 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
  • 434 Mapping F15 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
  • 435 Mapping F15 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
  • 436 für spätere Verwendung
  • 437 Mapping Stand (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
  • 438 Mapping Stand (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
  • 439 Mapping Stand (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
  • 440 Mapping Stand (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
  • 441 für spätere Verwendung
  • 442 Mapping Fahrt (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
  • 443 Mapping Fahrt (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
  • 444 Mapping Fahrt (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
  • 445 Mapping Fahrt (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
  • 4416 für spätere Verwendung
  • 447 Mapping Sens1 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
  • 448 Mapping Sens1 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
  • 449 Mapping Sens1 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
  • 450 Mapping Sens1 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
  • 451 für spätere Verwendung
  • 452 Mapping Sens2 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
  • 453 Mapping Sens2 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
  • 454 Mapping Sens2 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
  • 455 Mapping Sens2 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
  • 456 für spätere Verwendung
{/reg}

Siehe auch folgende Märklin-Doku.

Dec-Variable (ls35-mfx-oem, msd) nicht belegt/auswertbar || mit akt. Wert nicht verarbeitbar/ggf. (noch) ungültig !

Kein Decoder für Pufferspeicher !

{-article id="1378"}[text]{/article}

Ansicht(*)

Lautsprecher-Daten Wert Bild
Ersatzteil#
  • E120174 Lautsprecher
  • E209693 Haltebügel (28mm LS) zur Montage (2 Stk.)
 E120174_8-28 b LS 8Ohm 28mm
E209693_LS-Haltebuegel-28
Abmessungen/Durchmesser   28 [mm]
Scheinwiderstand   8 [Ohm]
Leistung   0,5 [Watt]
Zubehör   Zur Fixierung wird der Klemm-/Haltebügel E209693 benötigt..
Anmerkung   - Anmerkung -
Ersatz
Hinweis(e)   Passend z.B. für Artikelnummer:
37015, 37016, 37017, 37018, 37019, 37022, 37050, 37052, 37080, 37120, 37121, 37122, 37270, 37271, 37272, 37274, 37450, 37452, 37450, 37490, 37491, 37492, 37746, 37832, 37843, 37848, 37849, 37883, 37886, 37889, 37953, 37954, 39010, 39011, 39013, 39015, 39020, 39021, 39050, 39103, 39104, 39230, 39390, 39393, 39880, 39970, ( - ohne Gewähr - )
Br-Variable (br10) nicht belegt/auswertbar || mit akt. Wert nicht verarbeitbar/ggf. (noch) ungültig !
für Loktyp= dampf-lok

Der Lautsprecher ist mittels Litzen (meistens weiß oder rot/schwarz) mit dem Soundmodul / Decoderträger verbunden.

Bei Märklin / Trix wurden im Laufe der Jahre unterschiedliche Lautsprechertypen verbaut. Dabei sind demen den mechanischen Kennwerten - Bauart, Abmessungen, etc. - ganz besonders die el. Kenndaten wie - Scheinwiderstand, Leistung, etc. - interessant.

Die nachfolgende Übersicht soll eine Einordnung geben.

 Decoder-Typ Sound-Modul  Scheinwiderstand  Leistung  Bild  Bemerkungen
 Fx-Decoder  extern  8/32 Ohm      Verschiedene Größen**.
Decoder mit externem Soundmodul DVM09  extern  32 Ohm      Verschiedene Größen*'. Pic-Decoder und mfx-Decoder möglich.
 mfx-Decoder 1. Gen Basis ESU  integriert  100* Ohm      Verschiedene Größen*'. wurden nur  bis 2004 verwendet, ggf. mit Zusatzwiderstand (siehe unten).
 msD-Decoder 2. Gen. Basis Märklin  integriert  8 Ohm      Verschiedene Größen**.
 msD3-Decoder  integriert   Verschiedene Ausführungen  mit Resonanzgehäuse sowie mit/ohne Mini-Stecker.
br05tenderLSjm4 det

 *  Anfangs kam es bei diesen Lautsprechern zu einer Überlastung bei zu hoch eingestellter Lautstärke in den verwendeten Decodern, wenn gleichzeitig eine zu geringe Bedämpfung des meist offen eingebauten Lautsprechers vorlag.

Märklin hat dann empfohlen, in eine Lautsprecherleitung einen Widerstand von 27 ... 47 Ohm einzubauen.

Bis auf ganz wenige Ausnahmen wurden alle frei- d.h. nicht gekapselt - eingebaut. Als Resonanzraum diente dann das umgebende Gehäuse.

** Es gibt Größen in:

16, 20, 23, 28mm

kein passendes Decoder-Snippet gefunden

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

  • ihre Informationen
  • Bilder des Modells
  • Bilder des Decoders
  • etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

tab

Das Modell bietet Tuningmöglichkeiten mit einfachen bis hin zu schwierigen Anforderungen, die je nach pers. Geschmack und Fähigkeiten durchführbar sind.

Hier sind einige Vorschläge aufgeführt. Details finden sie unter den weiteren Reitern bzw. in den Umbau-Dokumentationen.

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

  • ihre Informationen
  • Bilder des Modells
  • Bilder des Decoders
  • etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

BR=br10

Br-Variable (br10) nicht belegt/auswertbar || mit akt. Wert nicht verarbeitbar/ggf. (noch) ungültig !


Stirnlicht/er

Platine/n

no ($snipLok & $snipTen)

Lokomotive

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

  • ihre Informationen
  • Bilder des Modells
  • Bilder des Decoders
  • etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

  • ihre Informationen
  • Bilder des Modells
  • Bilder des Decoders
  • etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

Bei der Lokomotive ist die digitale "Standard-Lichtwechsel-Schaltung" implementiert. Dabei kann über die Decoder-Funktion[F0] das

  • das Stirnlicht ein/aus geschaltet werden.
  • Zusätzlich wechselt das Stirnlicht mit der Wahl der Fahrtrichtung.
Warning: Undefined variable $bel_zsb in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/2233742_76d976a2bd95ea721668e9dba9f56ac3 on line 553

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

  • ihre Informationen
  • Bilder des Modells
  • Bilder des Decoders
  • etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

  • ihre Informationen
  • Bilder des Modells
  • Bilder des Decoders
  • etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

{reg A}

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

  • ihre Informationen
  • Bilder des Modells
  • Bilder des Decoders
  • etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

{-article301"}[text]{-/article}{-/pub}{/reg}Diese Informationen können nur registrierte Benutzer sehen.?>{/source}
Quit-art-2483

RS-Ausführung

Dec-Variable (ls35-mfx-oem, msd) nicht belegt/auswertbar || mit akt. Wert nicht verarbeitbar/ggf. (noch) ungültig !

Der Rauchsatz wird von Oben in den Schornstein eingesetzt.

Es ist sinnvoll, vor dem Einsetzen des Rauchsatzes das Innere des Schornsteins blank zu schmirgeln, damit ein guter Kontakt entsteht. Oft sind im Innern des Schornsteins noch Farbreste, die vom Spritzvorgang herrühren vorhanden.

Dazu muss der Kessel der Lokomotive abgenommen werden - siehe dazu die Betriebsanleitung.

Dann kann der Rauchsatz vorsichtig von Innen nach Außen gedrückt werden. Wenn er weitgenugt aus dem Schornstein herausragt, kann er dann von Außen gefasst und komplett entnommen werden.

Das Kessel-Gehäuse bildet einen Pol der elektrische Verbindung. Der andere Pol wird durch den Kontaktdraht unten am Rauchsatz und den Rauchsatzkontakt in der Lokomotive gebildet.

Mechanik

content tab Mechanik
Br-Variable (br10) nicht belegt/auswertbar || mit akt. Wert nicht verarbeitbar/ggf. (noch) ungültig !
content tab Anschluss / Verkabelung

Der Anschluss erfolgt über die Fahrwerksträger-Platine.

Die Verkabelung ist mit einem Litzenkabel, das im Tender zu den vorgesehenen LötPADs geführt wird, ausgeführt.

Dec-Variable (ls35-mfx-oem, msd) nicht belegt/auswertbar || mit akt. Wert nicht verarbeitbar/ggf. (noch) ungültig !
{-tab-art-1115 title="Motor(*)"}

Ansicht

*** dc-hla5-dcm ***

HLA DCM KomponentenDer Motor zeichnet sich aus durch:

  • eine kompakte Bauform
  • ein kräfiges Drehmoment
  • guten Gleichlauf bei kleineren Stromunterbrechungen durch die Motorregelung des Digitaldecoders
  • gute Regelbarkeit

Aber auch Nachteile gibt es zu verzeichnen.

So ist in erster Linie die doch meist vorhandene Geräuschentwicklung zu nennen, da oft - bedingt duch die Getriebekonstruktion - viele Zahnräder im Spiel sind, die naturgemäß recht laut sind.

DCM Drehgestell 200HLA DCM KomponentenIn Lokomotiven mit Drehgestellmotor verbaute man bei Märklin / Trix bis ca. 2016 für digitalen Betrieb Gleichstrommotore auf Basis des Drehgestellantriebs in den Lokomotiven. Später ging man dann auf C-Sinus Antriebe über.

Mit der späteren Änderung des Antriebkonzeptes auf das Mittelmotor-Prinzip, dass mit zwei angetriebenen Drehgestellen aufwartete, wurden dann reine DC-Motore eingeführt

Die Regelung des Motors wird komplett von der Elektronik / vom Decoder übernommen. Dazu wird die Gegen-EMK - also die Spannung die der sich drehende Motor zurückgibt, wenn er einen kurzen Moment nicht angetrieben wird (Generator) -  ausgewertet und - die Drehzahl entsprechend der Sollvorgabe - ggf. nachgeregelt.

Die Sollvorgabe kann durch die dafür vorgesehenen CVs ihres Decoders beeinflusst werden. Nähere Details dazu finden sie in der Decoder-Anleitung bzw. auf den Supportseiten ihres Decoderherstellers.

Antriebe auf Basis des Standard-Drehgestells müssen mit neuen Komponenten wie:

  • 5-pol. Anker
  • einem Feldmagneten als Polbügel in verschiedenen Bauformen und
  • einem neuem Motorschild in unterschiedlichen Motor-Baufomen für:
    • Trommelkollektor-Motor (DCM / TKM)
    • Kleiner Scheibenkollektor-Motor (SFCM / KSKM)
    • Großer Scheibenkollektor-Motor (LFCM / GSKM)
    • Sehr großer Scheibenkollektor-Motor (VLFCM / SGSKM)
versehen werden. Das Ergebnis ist dann der allseits bekannte Märklin Hochleistungsantrieb / HLA.

mae dec fx c90x mot mont br10Der Motor wird im Kessel mittig über der letzten großen Achse leicht schräg in den Fahrwerksträger eingebaut

Grundsätzlich unterscheiden wir bei Lokomotiven unterschiedliche, mögliche Störquellen wie:

  • Schleifer,
  • Motor,
  • etc.
die durch geeignete Maßnahmen in die Entstörung einzubeziehen sind.

Da es beim Betrieb der Lok - durch Funkenbildung am Schleifer und Motor - zu breitbandige Störungen, die heute unter "Elektro-Smog" eingeordnet werden - kommen kann, ist eine Entstörung dringend geraten.

  • Störungsauswirkungen

    Die Störungen können in digitalen Modellbahn-Systemen z.B. zu unvorhergesehenen Effekten - wie Nichtsteuerbarkeit der Lokomotiven, unkontrollierte Steuerung anderer Lokomotiven, Signale, etc. führen.

    Ein weiterer Teil der Störungen kann sich z.B. aber auch auf den Funkempfang auswirken. Wegen der Breitbandigkeit, können dabei auch andere Frequenzbereiche - z.B. solche für sensible Bereiche/Dienste wie Herzschrittmacher, Flugfunk, etc. - betroffen sein.

  • Maßnahmen

    Zur Minimierung der Störungen sind seitens des Produkt-Herstellers verschiedene Maßnahmen - nach der EMV - Richtlinie - vorzusehen: Dazu gehören z.B. Drosselspulen und Kondensatoren - teils in komplexer Anordnung und auch besondere Abschirmungen.

Grundsätzlich gelten folgende Hinweise:

  • vorhandene Entstörbauteile
    • dürfen nie ausgebaut werden  und
    • müssen immer so nah wie möglich an der Störquelle verbaut sein, damit eine Antennenwirkung über ggf. vorhandene  Anschlussleitungen minimiert wird.

Für den Betrieb moderner Digital-Decoder mit Motorregelung, wird meistens ein Gleichstrom-Motor eingesetzt Dieser ist besser regelbar und somit zwingend erforderlich. Für den märklin-typischen Allstrom-Standardmotor im Drehgestell, muss dazu der vorhandene Motor umgebaut werden.

    • Schleiferentstörung

      drossel draht märklin schleifer 47µH 200Zur Vermeidung von Störungen (Spannungsspitzen, etc.) wird oft eine Drossel [ge/vi/sw/ = 4/7/100 = 47] µH - direkt in die Schleiferleitung eingelötet.

      Die Drossel ist jedoch nicht immer eingebaut.

    • Motorentstörungentstoerung hla1

      kondensator keramik 1nF 50Vdrossel draht märklin schleifer 47µH 200Zur Minimierung der unvermeidlichen Störungen durch das Bürstenfeuer am rotierenden Motoranker, wird ein sogn. Phi-Filter eingesetzt. Dieses besteht  aus zwei Drosselspulen in den Motorzuleitungen und einem Kondensator zwischen den Motoranschlüssen.

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

  • ihre Informationen
  • Bilder des Modells
  • Bilder des Decoders
  • etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

Schleifer

E214280bHier ist ein normaler Märklin Lokschleifer [7164] angebracht. Der Schleifer besitzt in der Mitte ein Loch für Durchsteckung des Schraubendrehers bei der Montage. Dieses Loch produziert aber auch im Fahrbetrieb ein ggf. wahrnehmbares Schleifgeräusch.

{-article id="-599"}[text]{/article}
dampf-lok
Br-Variable (br10) nicht belegt/auswertbar || mit akt. Wert nicht verarbeitbar/ggf. (noch) ungültig !

Info

Grundsätzlich unterscheiden wir bei Lokomotiven unterschiedliche, mögliche Störquellen wie:

  • Schleifer,
  • Motor,
  • etc.
die durch geeignete Maßnahmen in die Entstörung einzubeziehen sind.

Da es beim Betrieb der Lok - durch Funkenbildung am Schleifer und Motor - zu breitbandige Störungen, die heute unter "Elektro-Smog" eingeordnet werden - kommen kann, ist eine Entstörung dringend geraten.

  • Störungsauswirkungen

    Die Störungen können in digitalen Modellbahn-Systemen z.B. zu unvorhergesehenen Effekten - wie Nichtsteuerbarkeit der Lokomotiven, unkontrollierte Steuerung anderer Lokomotiven, Signale, etc. führen.

    Ein weiterer Teil der Störungen kann sich z.B. aber auch auf den Funkempfang auswirken. Wegen der Breitbandigkeit, können dabei auch andere Frequenzbereiche - z.B. solche für sensible Bereiche/Dienste wie Herzschrittmacher, Flugfunk, etc. - betroffen sein.

  • Maßnahmen

    Zur Minimierung der Störungen sind seitens des Produkt-Herstellers verschiedene Maßnahmen - nach der EMV - Richtlinie - vorzusehen: Dazu gehören z.B. Drosselspulen und Kondensatoren - teils in komplexer Anordnung und auch besondere Abschirmungen.

Grundsätzlich gelten folgende Hinweise:

  • vorhandene Entstörbauteile
    • dürfen nie ausgebaut werden  und
    • müssen immer so nah wie möglich an der Störquelle verbaut sein, damit eine Antennenwirkung über ggf. vorhandene  Anschlussleitungen minimiert wird.

In manchen Lokomotiven baut Märklin/Trix Bauteile zur Entstörung der Schleiferzuleitungen ein.

Eine Längsdrossel in die Schleiferzuleitung zum Decoder - bei Trix wird systembedingt in jede der beiden Radschleiferleitungen eine verbaut - bedämpft Störsignale , die das Digitalsignal überlagern können und damit Störungen bei der Kommunikation zwischen Decoder und Steuergerät (Stichwort: "Geisterlok") verursachen können.

Da Modellbahn-Lokomotiven mit Schleifern und Motore ausgerüstet sind, treten im Betrieb unterschiedliche Störsignale auf.. Am Motor werden sie i.d.R. durch ein Phi(?)-Filter aus 2 Induktivitäten und biszu drei Kondensatoren bedämpft.

Die Störsignale an den Schleifern der Lok, müssen anders behandelt werden. Speziell bei Märklin-Loks mit dem Mittelschleifer können Störungen durch schlechte Kontaktgabe entstehen.

  • Längsdrossel

    Diese werden direkt in der Schleiferleitung eingelötet, Dabei handelt es sich im elektrischen Sinn um eine Induktivität (Spule). Es gibt sie in verschiedenen Bauausführungen.

    • drossel draht märklin schleifer 47µH 200Analoger Betrieb

      (ältere Bauform) UKW-Drossel

    • drossel draht märklin schleifer 47µH 200SL Drossel 47µHDigitaler Betrieb(neuere Bauformen) Längsdrossel

drossel draht märklin schleifer 47µH 200
  • Gleichtakt-Filter

    Durch gegenläufigen Stromfluß (Hin-/Rückleitung) werden Störsignale unterdrückt,

Grundsätzlich unterscheiden wir bei Lokomotiven unterschiedliche, mögliche Störquellen wie:

  • Schleifer,
  • Motor,
  • etc.
die durch geeignete Maßnahmen in die Entstörung einzubeziehen sind.

Da es beim Betrieb der Lok - durch Funkenbildung am Schleifer und Motor - zu breitbandige Störungen, die heute unter "Elektro-Smog" eingeordnet werden - kommen kann, ist eine Entstörung dringend geraten.

  • Störungsauswirkungen

    Die Störungen können in digitalen Modellbahn-Systemen z.B. zu unvorhergesehenen Effekten - wie Nichtsteuerbarkeit der Lokomotiven, unkontrollierte Steuerung anderer Lokomotiven, Signale, etc. führen.

    Ein weiterer Teil der Störungen kann sich z.B. aber auch auf den Funkempfang auswirken. Wegen der Breitbandigkeit, können dabei auch andere Frequenzbereiche - z.B. solche für sensible Bereiche/Dienste wie Herzschrittmacher, Flugfunk, etc. - betroffen sein.

  • Maßnahmen

    Zur Minimierung der Störungen sind seitens des Produkt-Herstellers verschiedene Maßnahmen - nach der EMV - Richtlinie - vorzusehen: Dazu gehören z.B. Drosselspulen und Kondensatoren - teils in komplexer Anordnung und auch besondere Abschirmungen.

Grundsätzlich gelten folgende Hinweise:

  • vorhandene Entstörbauteile
    • dürfen nie ausgebaut werden  und
    • müssen immer so nah wie möglich an der Störquelle verbaut sein, damit eine Antennenwirkung über ggf. vorhandene  Anschlussleitungen minimiert wird.

Für den Betrieb moderner Digital-Decoder mit Motorregelung, wird meistens ein Gleichstrom-Motor eingesetzt Dieser ist besser regelbar und somit zwingend erforderlich. Für den märklin-typischen Allstrom-Standardmotor im Drehgestell, muss dazu der vorhandene Motor umgebaut werden.

    • Schleiferentstörung

      drossel draht märklin schleifer 47µH 200Zur Vermeidung von Störungen (Spannungsspitzen, etc.) wird oft eine Drossel [ge/vi/sw/ = 4/7/100 = 47] µH - direkt in die Schleiferleitung eingelötet.

      Die Drossel ist jedoch nicht immer eingebaut.

    • Motorentstörungentstoerung hla1

      kondensator keramik 1nF 50Vdrossel draht märklin schleifer 47µH 200Zur Minimierung der unvermeidlichen Störungen durch das Bürstenfeuer am rotierenden Motoranker, wird ein sogn. Phi-Filter eingesetzt. Dieses besteht  aus zwei Drosselspulen in den Motorzuleitungen und einem Kondensator zwischen den Motoranschlüssen.

Im Stummiforum fand ich diesen sehr interessanten Beitrag zum Theme Schleifer, den ich hier verlinken möchte: https://www.stummiforum.de/viewtopic.php?t=55685

Bei Märklin werden - bedingt durch das Mittelleiter-Gleissystem - bei Lokomotiven und Wagen seit je her Mittelschleifer eingesetzt. Sie unterscheiden sich durch ihre Bau-Montageform, Länge und Ausführung der Schleifauflage. Die nachfolgende Zusamenstellung gibt eine kleine Übersicht.

Alle Angaben ohne Gewähr!

Zusammenstellung nicht vollständig - wird laufend ergänzt.

Artikel# Bild Aus-führ-ung Kabel Schleif-Auflage Länge [mm] Montage Bemer-kungen Ver-wendung
            Art im Drehgestell

7185 7165 unsym.Loch-schleifer  ohne  mit Loch  62 Schrau-be    Nachfolge: E214530
7175 7165 sym.Loch-schleifer  ohne  mit Loch 42 Schrau-be
7165 7165 unsym.Loch-schleifer  ohne  mit Loch 70 Schrau-be
7164 E128239 sym.Loch-schleifer ohne mit Loch 50  Schrau-be fehlt noch Aufnahme mit gerundeten EndenSchraube: E756090; Senkschraube M2x7 z.B. BR18.1, wüC/K , Re 460, BR17 ... S10
7113 7173_E201570 unsym.Loch-schleifer  ohne  mit Loch Schrau-be
E103264 E128239-250 sym.Flüster-schleifer ohne  glatt 50 Clip     z.B. BR798
E127301 E128239 sym.Flüster-schleifer ohne glatt 50   Schrau-be Unter der Lok mittels Grobgewinde-Schraube  und Montageplatte Aufnahme mit gerundeten EndenSchraube und Montageplatte nicht gelistet Abbildung in ET-Blatt falsch !z.B. BR65
E128239 E128239-250 sym.Flüster-schleifer ohne glatt Clip fehlt noch breite 4-Clip-Aufnahme mit gerundeten Enden z.B. VT10
E138079 E128239-250 sym.Flüster-schleifer ohne  glatt Clip   geänderte Aufhängung der Schleiferfäche mit breiter 4-pol. Clip-Aufnahme   diverse Loko-motiven
E141133 E128239-250 sym.Flüster-schleifer ohne glatt Clip  geänderte Aufhängung der Schleiferfäche mit schmaler 4-pol. Clip-Aufnahme   diverse Loko-motiven
E206370 E201495 SL 42mm 250 sym.Flüster-schleifer ohne glatt 51 Clip E201495 SL 42mm 250 breite, lange 4-Clip-Aufnahme mit gerundeten Enden z.B. BR21x
262501   sym.Flüster-schleifer ohne glatt 50 Clip   breite, lange 4-Clip-Aufnahme mit gerundeten Enden z.B. BR06
282510 E212448 sym.Steck-schleifer    mit Steck-stange Steck  alte Version: Benötigt eine entsprechende Aufnahme Aufnahme mit gerundeten Endenmit Kontaktstange z.B. wüC, BR18.1
E212448 E212448 sym.Loch-schleifer ohne mitLoch ? mitSchrau-be  fehlt noch Aufnahme mit gerundeten EndenSchraube: E786790 Senkschraube M2x4,6 z.B. BR59, wüC, wüK
E214530 E214530-7185 sym.Loch-schleifer  ohne  mitLoch 62 mitSchrau-be     Aufnahme mit gerundeten EndenSchraube: E786790 Senkschraube M2x4,6Nachfolger von 7185 E44 [34440 / 37440]
E225647 E225647 1a sym.Flüster-schleifer ohne glatt ? Clip br38 sl 300 schmale, kurze4-Clip-Aufnahme mit gerundeten Enden z.B. BR38(neu)
E280270 E225647 1a sym.Flüster-schleifer  ohne glatt ? Clip fehlt noch Aufnahme mit gerundeten Enden z.B. BR42
E306328 E225647 1a sym.Flüster-schleifer  ohne glatt 50 Clip fehlt noch  Aufnahme mit gerundeten Enden und schmaler Cklip-Aufnahme E75
E461190 E461190   ohne  mitLoch    Clip    auf Montagesockel ET194, LAG Triebwagen

Zusammenstellung nicht vollständig - wird laufend ergänzt.

Artikel# Bild Aus-führ-ung Kabel Schleif-Auflage Länge [mm] Montage Bemer-kungen Ver-wendung
            Art im Drehgestell


314939 7165 sym.Radschleifer  ohne  seitl. Rad-Innen-Fläche 42 ???? Clip ja Nachfolge: E314939


Zusammenstellung nicht vollständig - wird laufend ergänzt.

Artikel# Bild Aus-führ-ung Kabel Auflage Länge [mm] Montage Bemerk-ungen Ver-wen-dung
            Art im Drehgestell

E147251 folgt               43252
E103751 E103751_Schleifer-mit_Drehzapfen-5cm sym.Loch-schleifer mit Lötan-schluss mitLoch 50 Dreh-zapfen z.B. 43279
E201495 E201495 SL 42mm 250 sym.Loch-schleifer ohne mit Loch 42 Clip E201495 SL 42mm 250 2 ClipAufnahme mit gerundeten Enden z..B. KranwagenGoliath
E205229 stark asym.Loch-schleifer mit Stecker mit Loch 41 Dreh-zapfen E205229_in-DG-250 Nachfolge-modell E263109 UIC-X Wagen1:93,54330873406
E227560 E414940_Drehgestellwagen leichtasym.Loch-schleifer mit Stecker mit Loch 50 Dreh-zapfen E263109-250_im_DG Wie E414940,nur mit Stecker am Kabelende ?
E214438 E103751_Schleifer-mit_Drehzapfen-5cm asym.Loch-schleifer mit Lötan-schluss mit Loch 50 Dreh-zapfen 20210522_165648-SL-250 baul. identisch mit E103751? Behelfsgepäck-wagen z.B.43986, 43992, 49962
E263109 E263109 schleifer stark asym.Flüster-schleifer mit Lötan-schluss ohne Loch 41 Dreh-zapfen E263109-250_im_DG Vorläufer-rmodell E205229 UIC-X Wagen1:93,5
E272347 fehlt  leider aber ähnlich wie  sym.Flüster-schleifer mit Lötan-schluss glatt 50  Dreh-zapfen  br38 sl 300 Vorläufer-rmodell E214438   z.B. Wagenset 42265
E414940 E414940_Drehgestellwagen leichtasym.Loch-schleifer mit Lötan-schluss mit Loch 50 Dreh-zapfen E263109-250_im_DG Pwagen älterer Bauart (z.B. 4411) mit Kunststoff-gehäuse 1:100
E418100 E418100 Auflage durchgehend asym 250 leichtasym.Flüster-schleifer mit Lötan-schluss ohne Loch 50 Dreh-zapfen 73404
E46667286 E46667386 MaeTrx1 federnder Schleifer  ohne ohne Loch 42 Schiebe-lager E418100 Auflage durchgehend asym 250 Spezialschleifer von Trix-Express.Wird aber auch bei einigen Märklin-Wagen verwendet.
tab

Info

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

  • ihre Informationen
  • Bilder des Modells
  • Bilder des Decoders
  • etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.


---- Dampf-Lok ----
---- Dampf-Lok ----
{-snippet alias="php-script-varnames2lowcase_set-default-values_set-message-vars"}

Info

Br-Variable (br10) nicht belegt/auswertbar || mit akt. Wert nicht verarbeitbar/ggf. (noch) ungültig !
für dampf-lok
-[1104] - Dampf-Lok - Front-aussen --

Front

Br-Variable (br10) nicht belegt/auswertbar || mit akt. Wert nicht verarbeitbar/ggf. (noch) ungültig !
für dampf-lok
Br-Variable (br10) nicht belegt/auswertbar || mit akt. Wert nicht verarbeitbar/ggf. (noch) ungültig !
Br-Variable (br10) nicht belegt/auswertbar || mit akt. Wert nicht verarbeitbar/ggf. (noch) ungültig !
Br-Variable (br10) nicht belegt/auswertbar || mit akt. Wert nicht verarbeitbar/ggf. (noch) ungültig !
tab{-article id="9999"}[text]{/article}
Br-Variable (br10) nicht belegt/auswertbar || mit akt. Wert nicht verarbeitbar/ggf. (noch) ungültig !
{-article id="1103"}[text]{/article}
Br-Variable (br10) nicht belegt/auswertbar || mit akt. Wert nicht verarbeitbar/ggf. (noch) ungültig !

Bitte beachten Sie dazu die bebilderten Hinweise in der Betriebsanleitung

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

  • ihre Informationen
  • Bilder des Modells
  • Bilder des Decoders
  • etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

Stirnlicht/er

Die Stirnlicht-LEDs wurden werksseitig noch in gelber Ausführung verbaut.

Led-Variable (ge) nicht belegt/auswertbar || mit akt. Wert nicht verarbeitbar/ggf. (noch) ungültig !

Info

Die Lokomotive ist mit LED-Beleuchtung und Dreilicht-Stirnlicht(3L / A-Licht) an der Lokfront und am Tender ausgestattet. Die Lichtaustrittsöffnungen sind dabei in die Verkleidung integriert.

mae bel stili br10 ge 300mae bel stili br10 ge 300mae bel stili br10 ge 300Das Licht wird über Lichtleiter im Inneren an die Lichtaustrittsöffnungen herangeführt.

Die roten Lichter sind ohne Funktion.

mae bel stili br10 ge 300Auch hier wird das Licht über Lichtleiter im Inneren an die Lichtaustrittsöffnungen herangeführt.

Ein Schlusslicht ist nicht vorgesehen.

digital gesteuerter Lichtwechsel lw-std-a-dig
Lw=lw-std-a-dig

Tender-Daten & Infos(*)

Info

Tender der Einheitstender-Bauart: E 2´2´T40 für die Baureihe 10 der DB

Vorrats-Daten:

  • Öl : 12,5 Tonnen
  • Wasser: 40 Tonnen (40.000 m3)

22T40 col

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

  • ihre Informationen
  • Bilder des Modells
  • Bilder des Decoders
  • etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

  • ihre Informationen
  • Bilder des Modells
  • Bilder des Decoders
  • etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

Allgemein

Das Fahrzeug ist mit den Kurzkupplungen versehen, wie sie seit geraumer Zeit von Märklin/Trix verbaut werden.

Diese Kupplungen besitzen eine Steckaufnahme und einen Kurzkupplungskopf. Die Steckaufnahme wird in einen sogn. NEM-Schacht gesteckt. Dieser kann verschiedenartig geführt werden.

  • mit Kulissenführung

    Ermöglicht eine saubere Führung, speziell in Kurven und anspruchsvollen Gleisfiguren.

  • mit Drehpunktführung

    Eine einfachere Variante, die oft bei gerinen Platzverhältnissen gewählt wird.

Br-Variable (br10) nicht belegt/auswertbar || mit akt. Wert nicht verarbeitbar/ggf. (noch) ungültig !

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

  • ihre Informationen
  • Bilder des Modells
  • Bilder des Decoders
  • etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

7203 KurzkupplungskopfDas Modell ist mit Kurz-Kupplungen ET#:[E701630 / 7204] nach NEM632 ausgestattet.

Diese ermöglicht eine kurze Kupplung der Einzelkomponenten untereinander. Sie ist ebenfalls kuppelbar mit älteren Märklin / Trix Kupplungssystemen.

Bild:
© by Märklin

/E115737_1-pol_el-kupplung-72020-21Die Lokomotive / der Wagen ist beidseitig mit kulissengeführten Montageschächten nach NEM362 ausgestattet. In den können tauschbare Kurzkupplungsköpfe eingesetzt werden.

Die Kulissenführung ermöglicht einen eng gekuppelten Wagenverband, der auch in Kurven weitgehend erhalten bleibt.

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

  • ihre Informationen
  • Bilder des Modells
  • Bilder des Decoders
  • etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

tab
{-article id="503"}[text]{/article}

Outsideatt-icon

Bild-Dateiverzeichnis: images/content/stories/firmen/maerklin/BR_010/37082/outside/ zu Artikel: (37082) existiert (noch) nicht!

Bild-Dateiverzeichnis: images/content/stories/firmen/maerklin/BR_010/37082/inside/ zu Artikel: (37082) existiert (noch) nicht!

neinFür dieses Modell sind derzeit  keine Probleme bekannt.

{-article984"}[text]{/article}

Das Modell bietet Tuningmöglichkeiten mit einfachen bis hin zu schwierigen Anforderungen, die je nach pers. Geschmack und Fähigkeiten durchführbar sind.

Hier sind einige Vorschläge aufgeführt. Details finden sie unter den weiteren Reitern bzw. in den Umbau-Dokumentationen.

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

  • ihre Informationen
  • Bilder des Modells
  • Bilder des Decoders
  • etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

  • ihre Informationen
  • Bilder des Modells
  • Bilder des Decoders
  • etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

{-tab-art-915 url="https://google.com" title="https://google.com"}

Decoderträger




xxxxxx tendergewicht pcb 37083 BR10Platine mit mtc-Schnittstelle für Schlepptender-Dampfloks der BR 10 der DB.

Platine zum in Einbau eines Digital-Decoders mit mtc Schnittstelle nebst Lautsprecher in Schlepptender-Dampflokomotiven mit Langtender 2´2´ T31,5.37083-200

Für die Platine bestehen verschiedene Layout-Varianten, die sich in verschiedenen Dingen unterscheiden. Die nachfolgende Zusammenstellung zeigt die Unterschiede und ggf. Tuning-Möglichkeiten.



Platine

{-article id="757"}[text]{/article}
Decoderträger-Platine für Schlepptender-Dampflok der BR 10 (BJ ab 2006) mit mfx-Decioder [ 3908x ]
21-mtc {-article id="756"}[text]{/article}
mae_pcb_mtc_ten_xxxxxx_VO051018A_3708x_BS-300.jpg mae_pcb_mtc_ten_xxxxxx_VO051018A_3708x_BS-300.jpg
Oberseite Unterseite
  ET-#: 126226(ge) || 101073(ww)  / VO051019A
  • 126226 aus der Märklin 37082/37083 mit gelben LEDs
  • 101073 aus der Märklin 37082/37083, 37084 / Trix 22125 mit warm-weißen LEDs
xxxxxx VO051019A 3708x con{-pub}{-article id="301"}[text]{/article}{-reg R}
{-phocadownload view=file|id=18|text=pdf bl Bestückungsplan|target=s}
{-phocadownload view=file|id=17|text=pdf bl Schaltplan|target=s}
{-/reg}
  xxxxxx tendergewicht mtc 37083 BR10

Abb.:Tendergewicht © by Märklin/Trix

 Die Montage der Platine erfolgt mit:
  • zwei Schrauben ET# 786750 auf
  • dem Tendergewicht ET# xxxxxx.




Die Lokomotive ist werkseitig mit einem mfx-Decoder ausgestattet. Bauzeitbedingt waren es anfangs noch mfx-Decoder von ESU als OEM-Variante des LokSound3 bzw. später LokSound35. Seit 07/2012 werden die Modelle nur noch mit märklin-eigenen Decodern der Produktreihe mSD bzw. mSD3 ausgestattet.

Abbildung



Die folgenden Angaben sind noch nicht alle aktuell. Sie sollen lediglich eine mögliche Struktur darstellen.

Ansichten

Es wurden verschiedene Varianten verwendet, die sich durch die Anordnung des Quarzes unterscheiden:

Variante 1

Bei dieser ersten Variante des mfx-Sound-Decoders ist das auffälligste Merkmal - der Quarz - der auf verschiedene Art & Weise am Decoder angebracht (verklebt) sein kann. Der erschien - als OEM-Variante - von ESU erstmals in den Märklin Lokomotiven [V160 & BR 50] der mfx-Startpackung 29821.

Bedingt durch den seitlichen Quarz war er allerdings in einigen Lokomotiven zu breit und so mussten weitere Lösungen her.

Märklin V1 Bestückungsvariante A -Sound-Decoder Basis: ESU
MM_II_128mfx
xxxxxx dec-mfx LS3-V1a pcb-top DSCxxxxx small xxxxxx dec-mfx LS3-V1a pcb-bot DSCxxxxx small
Oberseite Unterseite
Doku Platinenlayout ... identisch mit ESU LokSound V3
  Bauzeit: 2004 ... So/2006 ..... mit 8 MBit Speicherkapazität (bis zu 65 Sekunden)

Bei dieser Variante des mfx-Sound-Decoders ist nun der Quarz (isoliert)  und an der kurzen Seite des Decoders angebracht (verklebt).

Bedingt durch diese Anbringung des Quarzes, war der Decoder nun auch in Lokomotiven einsetzbar, die weniger seitlichen Platz aufweisen.
Märklin V1 Bestückungsvariante B -Sound-Decoder Basis: ESU
mfx_II_128mfx
xxxxxx dec-mfx LS3-V1b PCB-top DSC05337 small xxxxxx dec-mfx LS3-V1b PCB-bot DSC05338 small
Oberseite Unterseite
Doku ... identisch mit ESU LokSound V3.0 / PCB-Layout I
  Bauzeit: 2004 ... So/2006 ..... mit 8 MBit Speicherkapazität (bis zu 65 Sekunden)

Bei dieser Variante des mfx-Sound-Decoders ist der Quarz nicht isoliert und an der kurzen Seite des Decoders angebracht.

Bedingt durch diese Anbringung des Quarzes, war der Decoder nun auch in Lokomotiven einsetzbar, die weniger seitlichen Platz aufweisen.
Märklin V1 Bestückungsvariante B2 -Sound-Decoder Basis: ESU
mfx_II_128mfx
xxxxxx_dec-mfx_LS3-V1b2-PCB-top-DSC05192 Derzeit liegt leider für diese Ansicht  kein  Bild vor !
Wenn sie eines haben oder machen können, schicken sie es mir bitte an meine eMail-Adresse. Diese finden sie im Impressum dieser Webseite.
Oberseite Unterseite
Doku ... identisch mit ESU LokSound V3.0 / PCB-Layout I
  Bauzeit: 2004 ... So/2006 ..... mit 8 MBit Speicherkapazität (bis zu 65 Sekunden)


Bei dieser Variante des mfx-Sound-Decoders ist nun der Quarz - auf der Oberseite des Decoders angebracht.

Bedingt durch diese Anbringung des Quarzes ist der Decoder nun auch in Lokomotiven einsetzbar, die wenig seitlichen Platz aufweisen.

Märklin V1 Bestückungsvariante C -Sound-Decoder Basis: ESU
MM_II_255m4
8-NEM652
xxxxxx dec-mfx_LS3-V1c_PCB-top xxxxxx dec-mfx_LS3-V1c_PCB-bot
Oberseite Unterseite
Doku Platinenlayout identisch ESULokSound 3 / PCB-Layout I
  Bauzeit: ab Q3/2007- Q2/2010
'
buchse1 mtc

Die Platine ist mit einer 2x11-pol. (22) Lochreihe ausgestattet, auf der oben eine passende Steckbuchse aufgelötet ist.

mtc-dec-con

buchse mtcDurch die darunter liegenden Lochreihen besteht die Möglichkeit, die Platine auf einer passenden Steckleiste "durchzustecken".

Diese Montageform ist bei Märklin/Trix die Standard-Variante.

Meine Dokumentation der Schnittstelle gibt es hier:

{-phocadownload view=file|id=1|text=mtc-Schnittstelle|target=s}

Die Schnittstelle wird mitterweile auch von anderen Herstellern wie  ESU/Brawa/Hobbytrade/Zimo und Liliput angeboten.



Hier ist jedoch Obacht geboten, da diese die Decodermontage teilweise um 180° gedreht - also mit der Buchsenleiste nach unten - machen. Das hat den Vorteil, dann oft noch weitere Bauteile unterhalb des Decoders platziert werden können.

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

  • ihre Informationen
  • Bilder des Modells
  • Bilder des Decoders
  • etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.


Decoder mit Kabelanschluss (Sound-)Decoder mit 21-pol. mtc-Schnittstelle
Lokpilot 3.x Loksound 3.x
Decoder mit Kabel-Schnittstelle esu loksound3x kabel small Decoder mit mtc-Schnittstelle (21-pol.)
Unterseite   Oberseite

© by ESU

Lokpilot 3.x: Das obere freie Anschluß-PAD auf der Decoder-Unterseite entspricht der Elektronik-Masse. Es ist standardmäßig nicht beschaltet.

{-article id="327"}[text]{/article}
Technische Daten LokPilot V2.0 / Multiprotokoll-Version
  • Betrieb mit NMRA DCC und 14, 28 und 128 Fahrstufen
  • Betrieb mit Motorola® und 14 Fahrstufen(*)
  • Betrieb mit analoger Gleich- und Wechselspannung(*)
  • automatisce Erkennung der Betriebsart und automatischer Umschaltung während des Betriebs
  • 2 richtungsabhängige Lichtausgänge, mit je 180 mA belastbar
  • 2 frei verfügbare Funktionsausgänge (F1 und F2), mit je 180 mA belastbar
  • Summenstrom aller 4 Ausgänge: 350 mA
  • Motorendstufe: Belastbarkeit 1,1 A, Überstromgeschützt
  • Gesamtbelastbarkeit des Decoders: 1,2 Ampere
  • Größe(L-B-H): [23 x 15,5 x 6,5] mm
* entfällt in reiner DCC-Version
{-article id="328"}[text]{/article}



Decoder dieser Bauart besitzen verschiedene Protokolle. In der werkseitigen Ausführung sind das:

  • mfx-Protokoll
  • MM-II Protokoll - als Kompatibilitäts-Protokoll zum früheren Digital-System
Vorrangig wird immer das mfx-Protokoll bedient, wenn ein mfx-Gleissignal erkannt wird. Wird nur ein MM-II Protoikoll erkannt, ist das mfx-Protokoll abgeschaltet.
  • mfx Protokoll mit
    • bis zu 128 Fahrstufen
    • automatischer Adresszuordnung
    • automatischer Anmeldung an die Steuerzentrale
    • bis zu 15 schaltbare Sonderfunktionen (logisch, physikalisch)
    • richtungsabhängig programmiere Ausgänge & Funktionen
    • 6 externe Ausgänge, davon
      • 2 für die Stirnlicht-Funktion (AUX0-v/AUX0-r) - verstärkt
      • 4 für ext. Schaltfunktionen (AUX1, AUX2, AUX3, AUX4) davon bei
        • ESU/Märklin Decodern der 1./2. Generation AUX1+AUX2 verstärkt, AUX3+Aux4 unverstärkt [TTL-Pegel (+5V)]
        • Märklin Decodern der 3.Generation AUX1,...4 verstärkt
  • MM-II
    • (Kompatibilitätsprotokoll zu früheren Digitalsystem mit Steuergeräten älterer Bauart [6020, 6021].
    • Protokoll mit 255 Adressen



Motorola-Adresse im Auslieferungszustand: (10)

Die Lokomotive ist werkseitig mit einem mfx-Decoder versehen und lt. Märklin optimal eingestellt.

Für etwaige Änderungen an der Konfiguration beachten sie bitte genau die Anweisungen in der Betriebsanleitung, sowie die Hersteller-Hinweise auf der Web-Seite.

Wenn sie eine nicht mehr reproduzierbare Programmierung haben, dann können sie den Decoder wieder in seine Grundkonfiguration (Werkseinstellung) zurück versetzen.

Eine mfx-Lok meldet sich danach wieder unter dem Namen, der auch im Handbuch steht, bei der Zentrale an. Die Motor-Parameter und die Funktionstastenbelegung entsprechen wieder der Werkseinstellung.

Wie dieser RESET durchgeführt wird, erfahren sie aus
  • der Decoder-Dokumentation oder ggf. aus
  • der Betriebsanleitung oder
  • der Beschreibung ihres digitalen Steuergerätes.

Wer sich mit der CV-Programmierung auskennt, kann auch in die CV#8 den Wert 8 schreiben, dann sollte wieder alles normal sein.

Wer die Programmierung mit einer 6021 doch selbst durchführen möchte, der findet hier auf dem Märklin-Server eine Anleitung pdf bl dazu.

Bei einrm RESET des Decoders, gehen alle vorher gemachten Änderungen an der Konfiguration verloren. Sollten sie also Einstellungn auf ihre Bedürfnisse abgeändert haben, so müssen diese später durch individuelle Neuiprogrammierung wieder hergestellt werden



erreichbar mit mfx-Steuergeräten [MSx/CSx//ECOS] oder Fx-Zentralen 6021 [6020...nur F0]

F0 Spitzenlicht Ein/Aus  Spitzenlicht   Ein / Aus
F1     Ax1 Ein / Aus
F2 Geräuscheffekt  Lokpfiff   Ein / Aus

Funktionsbelegung:   37082-mfx u.ff
F3 Geräuscheffekt  Dampflok-Fahrgeräusch   Ein / Aus
F4 Anzugs-/Bremsverzögerung  Direktsteuerung / [ABV]   Ein / Aus

nur erreichbar mit mfx Steuergeräten [MS1/MS2/CS1/CS2/CS3//ECOS] mit 6021 über eine 2. MM-Adresse

F5 Geräuscheffekt  Luftpumpe   Ein / Aus
F6    Triebwerksbeleuchtung Ax2 Ein / Aus

F7 Geräusche - Aus (Mute)  Bremsenquietschen aus   Ein / Aus
F8 Geräuscheffekt  Rangierpfiff   Ein / Aus

nur erreichbar mit mfx Steuergeräten [MS1/MS2/CS1/CS2/CS3//ECOS] oder bei mxD-Decodern 3.+ 4. MM-Adresse

F9 Geräuscheffekt  Dampf ablassen   Ein / Aus
F10       Ein / Aus
F11         Ein / Aus
F12

F13       Ein / Aus
F14       Ein / Aus
F15       Ein / Aus
.


 Function-Mapping
  Verwendung der AUX-Ausgänge
AUX 1 F1   AUX 3 - / -
AUX 2 F6 AUX 4 - / -

Fahrzustandsbezogene Einstellungen
Stand v     Fahrt v
r   r

Anmerkungen:

- / -




Die Platine wurde mit verschiedenen LED -Farben verwendet:

  • 126226 aus der Märklin 37082/37083 mit gelben LEDs
  • 101073 aus der Märklin 37084 / Trix 22125 mit warm-weißen LEDs



Der mfx-Decoder in dieser Lokomotive besitzt neben den standardmäßigen Funktionen noch weitere Funktionalitäten, die werkseitig nicht freigeschaltet wurden. - z.B. den "echten" Rangiergang.

Wie man diesen zusätzlich freischalten kann, lesen sie hier.

 {reg A}

Wenn der Serien-Decoder gegen einen programmierbaren ESU / Märklin-Decoder mit mtc-Schnittstelle getauscht wird, dann haben sich die folgenden CV-Werte als gut erwiesen.

 Decoder CV 52 CV 53 CV54 CV55
  Motortyp Regelreferenz Regelparameter K Regelparameter I
ESU Lokpilot / Loksound 32 155 23 12
Märklin mLD / mSD 4 150 64 64
{/reg}
