Märklin Händler Initiative / MHI

Sondermodell x des Jahres 2007-2008

#

techn. Übersicht

zum Modell des/der Diesel Triebzugs

der Baureihe VT04 der Deutsche Bundesbahn (DB) als Variante in bordeau-rot/schwarz er Farbgebung.

Gebaut von Hersteller: WUMAG, AEG, SSW

als Versuchs-/Serienlokomotive aus dem Typenprogramm der Deutsche Reichsbahn Gesellschaft / (DR/DRG).

Epoche: III, Betriebsnummer: VT04

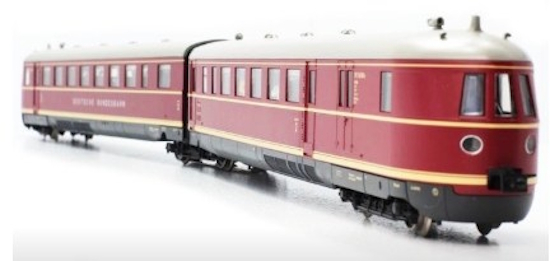

VT 04 der DB | Sondermodell zum Jubiläum: 50 Jahre Montan-Union

VT04 - Schnell-Verbrennungs-Triebwagen der DB [ex.Bauart: Hamburg]

Historie

Schnell Verbrennungs-Triebwagen SVT137 Bauart: Hamburg

Der schnellste Zug der Welt. I

n den 20er-Jahren erhält die Deutsche Reichsbahn-Gesellschaft zunehmend Konkurrenz. Automobil und Flugzeug machen das Reisen individueller und schneller. Die Tagesreise - morgens hin, abends zurück - wird zum attraktiven Angebot für Geschäftsleute und Gutbetuchte.

Will die Bahn diese Kunden nicht verlieren, muss sie schneller werden. Nach anfänglichen Versuchen mit dem Schienenzeppelin (der mit 230 km/h einen 24 Jahre gültigen Weltrekord für Schienenfahrzeuge aufstellt), gibt die Bahn einen zweiteiligen Verbrennungstriebwagen in Auftrag.

Er wird im Mai 1932 in Dienst gestellt und verbindet die beiden Metropolen Berlin und Hamburg. Die 228 km lange Strecke durchrast der Schnelltriebwagen in 132 Minuten. Mit fast 128 km/h Durchschnittsgeschwindigkeit ist er der schnellste fahrplanmäßige Zug der Welt und geht als "Fliegender Hamburger" in die Geschichte ein.

Der Erfolg des neuen Schnellverkehrs ist riesig. Und so gibt die Reichsbahn weitere Triebwagen in Auftrag. Diese Bauart Hamburg ist Vorbild für unser Modell.

Die VT 137 erhalten konstruktive Verbesserungen, eine veränderte Frontpartie und sind für das Fahren in Doppeltraktion ausgerüstet. Der Antrieb arbeitet nach dem dieselelektrischen Prinzip. Auf jedem der beiden Enddrehgestelle sitzt eine Einheit aus 12-Zylinder-Dieselmotor und Generator. Sie fungieren als Kraftwerke und erzeugen den Strom für die elektrischen Fahrmotoren. Diese sind an den beiden Achsen des mittleren Jacobs-Drehgestells platziert, das beide Wagenhälften verbindet.

Das Schnellverkehrsnetz der SVT wird rasch erweitert. Von und nach Berlin fährt die Bauart Hamburg nach Köln, Frankfurt, Leipzig, Stuttgart und München, auch zwischen Hamburg und Köln gibt es eine direkte Verbindung.

Als Backup hält die Reichsbahn Stromliniendampfloks der Baureihe 03 in Reserve. Sie können mit einer dreiteiligen Schürzenwagenkomposition einspringen, sollte ein SVT ausfallen.

Gegenüber dem Prototyp hat die Bauart Hamburg eine Vielfachsteuerung bekommen. Die Strecke von Berlin nach Süden wird in Doppeltraktion gefahren. In Nürnberg werden die beiden Triebwagen voneinander gelöst, einzeln fahren sie nach Stuttgart bzw. München weiter.

Um dabei keine Zeit zu verlieren, sind Zug- und Bahnhofspersonal für dieses Manöver geschult. Schon nach einer Minute Aufenthalt fährt der erste, nach einer weiteren Minute der zweite Triebwagen wieder los. Auf dem Rückweg werden beide in Nürnberg wieder zusammengekuppelt.

Diese Art der Doppeltraktion kennen wir heute vom ICE 2

... Mod

{-article id="2213"}[text]{/article}

Vorbild

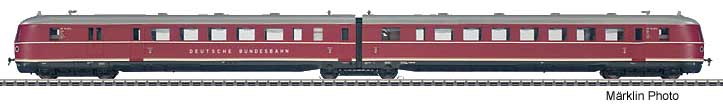

Schnelltriebwagen Baureihe SVT 04 der Deutschen Bundesbahn (DB).
Reichsbahn-Bauart SVT 137 "Hamburg".
Zweiteilig mit Jacobs-Drehgestell.
Ausführung als FT 231 "Montan Express" von 1954.

Modell

Mit Digital-Decoder mfx,
- geregeltem Hochleistungsantrieb Softdrive Sinus [CSin3],
- Licht- und
- Geräuschfunktionen.
Wartungsfreier Motor in kompakter Bauform im Jacobs-Drehgestell angeordnet.
2 Achsen angetrieben,
Haftreifen.
Beleuchtungen mit wartungsfreien Leuchtdioden.
Spitzensignal konventionell in Betrieb, digital schaltbar.
Dach mit angesetzten Details.
Durchgehende Seitenschürzen mit geführten Blenden über den Radausschnitten.
Kulissenführung mit geschlossenem Faltenbalg zwischen den Fahrzeughälften.
An den Enden Nachbildung der Scharfenberg-Kupplung (ohne Funktion).
Länge über Kupplungen 48,4 cm.

Dieses Modell in Zweileiter-Gleichstrom-Ausführung finden Sie bei Trix unter der Art.-Nr. 22025.

Highlights

überwiegende Metallausführung.
mit kompaktem Softdrive-Sinus-Antrieb.
Umgebungsgeräusche: Bahnhofsansage, Abfahrtspfiff, Schienenstoß ...
Neueste Technik: mfx-Decoder mit Sound.
Vorbildgerechter Umbau an Dach und Führerständen.
Betriebsgeräusche: Diesel, Horn, Bremsen, Kompressor, Ölpumpe...
Innenbeleuchtung und Soundfunktionen schaltbar.

Lok-Familie

				00000	00000	00000	00000	00000	00000
SVT 137	Märklin	Dig-Fx	GLA		37770	37771		37773
		mfx	SDS				37772		37774
		mfx	HLA		37775	37776
	Trix	DC	nem8		22010
	Trix	Dig.	DCC-mtc		22676	22025			22471

Quelle: Modellbau wiki [SVT 137]{-article id="1921"}[text]{/article}

Vorbild, Modell, Highlights © by Märklin / Trix - teils auch mit eigenen Ergänzungen

/

Produktdatenbank

Infos / Dokus	in/aus der	Produkt-Datenbank	Märklin	37772
			Trix	22025

Hinweis:

Die Produkt-Datenbank von Märklin / Trix umfasst Artikel ab dem Produktionsjahr 2000.

Bei bestimmten Artikel - wie z.B. Sondermodelle, Händler-Kleinserien, etc. - verweigert man aber die Anzeige.

Erfolgt keine Anzeige, kann über die Techn. Dokumente eine neue Suche gestartet werden.

Techn. Dokumente

Märklin: Technische Dokumente

Hinweis

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

ihre Informationen
Bilder des Modells
Bilder des Decoders
etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

Web-Links

Wikipedia SVT137

{-article id="2274"}[text]{/article}

Elektrik

PCBs

Info(*)

Typ=diesel-lok

Träger / Decoder

Dec.Träger(*) + Motor-Anschlussplatine

Ansicht

{rem}Neue Struktur nach Zusammenfassung von 2091 mit 455{/rem}** BR=vt04** Art=37772

2 Mot=csin3-2w1s2sn

Platine links [CSin-Treiber]

{-article id="2273"}[text]{/article}

Märklin Decoderträger des Triebwagens VT 04 der DB [37772,37774]

{-article id="2272"}[text]{/article}


Oberseite	Unterseite

ET#: xxxxxx / IK040209A

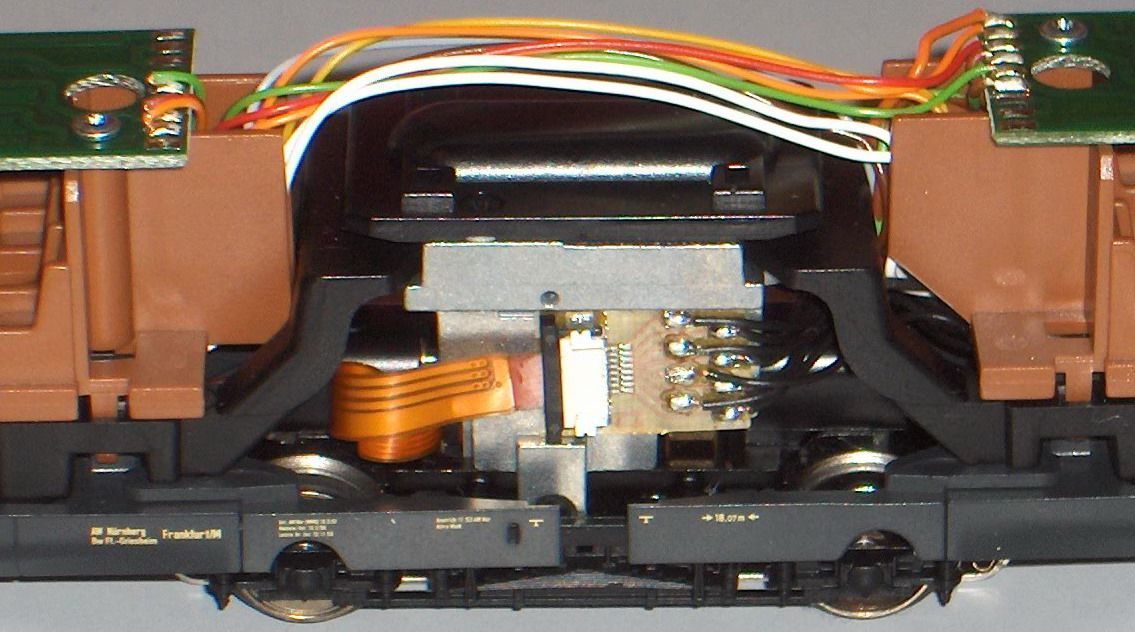

Motoranschluss-Platine

Der triebzug besitz einen C-Sinus-Antrieb (Typ: CSin3). Der Anschluss des Motors erfolgt hier nicht ie sonst üblich über eine Steckbuchse auf dem Decoderträger, sondern an einer kleinen Einzelplatine, die am Jacobsdrehgestell sitzt.

Die verdrahtung zum Decoderträger erfolgt über 8 dünne Einzellitzen.

Platine rechts [Decoderträger]

{-article id="2273"}[text]{/article}

Märklin Decoderträger des Triebwagens VT 04 der DB [37772,37774]

{-article id="2272"}[text]{/article}


Oberseite	Unterseite

ET#: xxxxxx / IK040209A

Info

--- Diesel-Lok ---

2 Mot=csin3-2w1s2sn

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

ihre Informationen
Bilder des Modells
Bilder des Decoders
etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

Erweiterungen

{-snippet alias="maetrx-pcb-erweiterungen-mtc"}{-snippet alias="maetrx-pcb-erw" pcbtype="dt"}{-snippet alias="maetrx-pcb-erw"}

periphere Erweiterungen - was ist das?

In einigen Fällen sind auf dem Decoder noch freie, unbenutzte und unbestückte LötPADs vorhanden. Sie sind dann für zusätzliche Bestückungen vorgesehen, die für z.B. neue Funktionen des jeweiligen Modells benötigt werden. Dazu zählen z.B.:

Ausgänge/Verstärkerstufen für AUX3 bzw. AUX4
Rauchsatzansteuerung
Schleiferumschaltung Steuerung
Ansteuerung v. Telex-Kupplungen
Lichtsteuerung (führerstandsbezogen)
zusätzliche Lautsprecher
etc.

Erweiterungen für diese Platine.

Zusätzliche Erweiterungsmöglichkeiten liegen bei dieser Platine nicht vor.

Pläne

{-article id="1581"}[text]{/article}

Anschlüsse/Verdrahtung

2 Mot=csin3-2w1s2sn

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

ihre Informationen
Bilder des Modells
Bilder des Decoders
etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

Lageplan

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

ihre Informationen
Bilder des Modells
Bilder des Decoders
etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

Schaltplan

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

ihre Informationen
Bilder des Modells
Bilder des Decoders
etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

Bestückungsplan

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

ihre Informationen
Bilder des Modells
Bilder des Decoders
etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

Schnittstelle

Diese Lokomotive ist mit keiner Schnittstelle ausgerüstet.

Merkmale

2 Mot=csin3-2w1s2sn

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

ihre Informationen
Bilder des Modells
Bilder des Decoders
etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

Montage

2 Mot=csin3-2w1s2sn

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

ihre Informationen
Bilder des Modells
Bilder des Decoders
etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

{-article id="1691"}[text]{/article}

Bauteile

2 Mot=csin3-2w1s2sn

Dl - Datenblatt

(mtc-Stiftleise) | SMT-micro-header/connector - 0.1"/1.27mm [Samtec, MP-Garry(dt), etc.]

Dl - Datenblatt

µController | Info / -Datenblatt C8051F411 - 8-bit Microcontroller - Silicon Labs

Dl - Datenblatt

16F684 |Micro-Prozessor in PIC-Technologie

Dl - Datenblatt

FDS4559 | Compementary N-/P-Channel 60 V Power Mosfet Surface Mount - SOIC-8

Dl - Datenblatt

FZT705 | PNP SILICON PLANAR MEDIUM POWER DARLINGTON TRANSISTORS

Hinweis/e

Da die Platine mit einer 21-pol. mtc-Schnittstelle ausgerüstet ist, kann jeder beliebige Digital-Decoder (Standard-/Sound) eingesetzt werden, der diese Schnittstelle bedienen kann. Abhängig vom verwendeten Decoder, können dann auch verschiedene - mittlerweile bis zu 32 - Funktionen realisiert sein.

Diese sind verschiedener Kategorien zugeordnet:

logische Funktionen - z.B. Rangiergang, Simulation der Massenträgheit [ABV], etc.,
physikalische Funktionen - z.B. Schaltausgänge für Licht, Rauchsatz, etc.
und Geräusche - bei Sound-Decodern.

Eine genaue Auflistung der Funktionen, sowie deren "Zuordung zu den Funktionstasten" (Funktion-Mapping) des werkseitig verbauten Decoders, findet man im Register: Decoder > Funktionen, in der Betriebsanleitung zu ihrer Lokomotive, oder auch in der Produktdatenbank des Herstellers.

Tuning

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

ihre Informationen
Bilder des Modells
Bilder des Decoders
etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

{-article id="776"}[text]{/article}

Br-Variable (vt04) nicht belegt/auswertbar || mit akt. Wert nicht verarbeitbar/ggf. (noch) ungültig !

für triebzug

2223-Triebzug: typnam/Br/Art=triebzug/vt04/37772

Br-Variable (vt04) nicht belegt/auswertbar || mit akt. Wert nicht verarbeitbar/ggf. (noch) ungültig !

Quit Art=1503

{-article id="1402"}[text]{/article}{-article id="403"}[text]{/article}

Quit Article: 2551 ... BR= / Art= vt04 / 37772

{-article id="1116"}[text]{/article}

Decoder

Platine

Ansicht

Märklin Var. 2 -Sound-Decoder Basis: ESU


Oberseite	Unterseite

Doku

Platinenlayout ... identisch mit ESU LokSound V3.5
Bauzeit: 2006 ... 2009 mti 16 MBi Speicherkapazität (bis zu 130 Sekunden)

Info(*)

Dieser Decoder wurde in der Zeit von 2005 - 06/2010 bei Märklin als mfx-OEM-Variante des LokSound35 von ESU verbaut. Die Decoder in Modellen, die ab 07/2010 zum Einsatz kamen, stammen aus der damals neuen mfx-Decodergeneration von Märklin. Der direkte Vergleichstyp ist der mSD-Spezial [60940].

Schnittstelle

Märklin-Decoder Typen (mSD bzw. mSD3) sind mit verschiedenen Schnittstellen ausgerüstet. Nachstehend eine Übersicht.

mtc-Schnittstelle

Die Platine ist mit einer 2x11-pol. (22) Lochreihe ausgestattet, auf der oben eine passende Steckbuchse aufgelötet ist.

buchse mtc Durch die darunter liegenden Lochreihen besteht die Möglichkeit, die Platine auf einer passenden Steckleiste "durchzustecken".

Diese Montageform ist bei Märklin/Trix die Standard-Variante.

Meine Dokumentation der Schnittstelle gibt es hier:

{-phocadownload view=file|id=1|text=mtc-Schnittstelle|target=s}

Die Schnittstelle wird mitterweile auch von anderen Herstellern wie ESU/Brawa/Hobbytrade/Zimo und Liliput angeboten.

Hier ist jedoch Obacht geboten, da diese die Decodermontage teilweise um 180° gedreht - also mit der Buchsenleiste nach unten - machen. Das hat den Vorteil, dann oft noch weitere Bauteile unterhalb des Decoders platziert werden können.

Kabel-Schnittstelle

Die Lötpads unterhalb der Lochreihen sind für den Kabelanschluss bei freier Verdrahtung einer 8-pol. Schnittstelle.

Abhängig von der Art des Decoders kann die Belegung der Lötflächen variieren. Bitte schauen sie immer auch in ihre Decoder-Betriebsanleitung.

Weitergehende Infos dazu finden sie unter dem Reiter "Anschlüsse>mLD-/mSD-Kabel-Anschlüsse.

mLD3-/mSD3 Decoder:
Eine Kabel-Anschluss-PAD-Reihe ist bei diesem Decoder nicht mehr explizit vorhanden.. Hier werden die notwendigen Verbindungen mittels in die mtc-Buchse eingelöteter Kaberlitze hergestellt.

SUSI-Schnittstelle

SUSILOGO Bei diesem Decoder kann die SUSI-Schnittstelle nur über die in der 21-poligen mtc-Schnittstelle integrierten Anschlüsse verwendet werden.

Zusätzlich / Ersatzweise ist ein direkter Anschluss eines ext. SUSI-Moduls auch direkt über die vorhandenen LötPADs auf dem Decoder möglich.

?>{/source}

Merkmale

Merkmal:	Ausführung	Bemerkung
Material:	Epoxyd-Glasharzgewebe
Grund-Format:	rechteckig
Abmessungen:	Dicke: 1,0mm, Länge: 30mm, Breite: 15,5mm
Lötstopplack:	blau
Bestückung:	beidseitig	Flach-Quarz auf dem Decoder
Leiterbahnführung:	beidseitig mit Durchkontaktierungen
Mult-Layer / Anzahl:	ja / mind. 1
Aufkleber:	- / -
Aufdrucke:	- / -
Ersatzteilnummer:	- / -

{-article id="639"}[text]{/article}

Anschlüsse


Decoder mit Kabelanschluss		(Sound-)Decoder mit 21-pol. mtc-Schnittstelle
Lokpilot 3.x	Loksound 3.x

Unterseite		Oberseite
© by ESU

Lokpilot 3.x: Das obere freie Anschluß-PAD auf der Decoder-Unterseite entspricht der Elektronik-Masse. Es ist standardmäßig nicht beschaltet.

ext. Ausgänge

ext. Decoder-Ausgänge - vollbeschaltet
	Motor	physikalische Funktionsausgänge
Ausgang	AUX0	AUX1	AUX2	AUX3	AUX4
rückwärts \| vorwärts
Typ	bidirectional	OC	OC	TTL	TTL
Schaltverhalten im aktiven Zustand: OC = open collector .... schaltet gegen Elektronik-Masse (GND) TTL = unverstärkt .... schaltet nach +5V, wenn aktiviert

{-article id="2644"}[text]{/article}

techn. Daten

Der Decoder ist kein originärer Märklin-Decoder. Es handelt sich um die OEM-Variante des LokSound 3.5 mfx von ESU.

Dieser Decoder war in der Ausführung damals (2005-2008) übrigens so bei ESU selbst nicht erhältlich.

Sonstiges

{-article id="328"}[text]{/article"}

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

ihre Informationen
Bilder des Modells
Bilder des Decoders
etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

Info

allg. Infos

Ab 2002 begann man bei Märklin darüber nachzudenken, zukünftig - wie bereits früher auch schon - wieder eigene Decoder zu entwickeln und zu fertigen

Da dieses Projekt bis zum Ende eine gewisse Zeit benötigen würde, vereinbarte man für die laufende Produktion mit ESU - dem ursprünglichen Entwickler des mfx-Systems - die Lieferung von sogn. OEM-Decoder-Varianten. So gab es also für einen Zeitraum von mehreren Jahren, Märklin-Lokomotiven mit ESU-Decodern.

(OEM= "Original Equipment Manufakter" -> Bedeutung: Originalausrüstungshersteller oder Erstausrüster).

Diese Decoder wurden dann in der Zeit von 2002 - 06/2010 bei Märklin als OEM-Variante des LokPilot2, LokPilot3 bzw. Loksound3 / Loksound35 von ESU verbaut.

Detail-Infos

Funktionen

Art-Variable (37772) nicht belegt/auswertbar || mit akt. Wert nicht verarbeitbar/ggf. (noch) ungültig !

Br-Variable (vt04) nicht belegt/auswertbar || mit akt. Wert nicht verarbeitbar/ggf. (noch) ungültig !

Digitales

allgem. Infos

Protokoll

Decoder dieser Bauart besitzen verschiedene Protokolle. In der werkseitigen Ausführung sind das:

mfx-Protokoll
MM-II Protokoll - als Kompatibilitäts-Protokoll zum früheren Digital-System

Vorrangig wird immer das mfx-Protokoll bedient, wenn ein mfx-Gleissignal erkannt wird. Wird nur ein MM-II Protoikoll erkannt, ist das mfx-Protokoll abgeschaltet.

mfx Protokoll mit
- bis zu 128 Fahrstufen
- automatischer Adresszuordnung
- automatischer Anmeldung an die Steuerzentrale
- bis zu 15 schaltbare Sonderfunktionen (logisch, physikalisch)
- richtungsabhängig programmiere Ausgänge & Funktionen
- 6 externe Ausgänge, davon
  - 2 für die Stirnlicht-Funktion (AUX0-v/AUX0-r) - verstärkt
  - 4 für ext. Schaltfunktionen (AUX1, AUX2, AUX3, AUX4) davon bei
    - ESU/Märklin Decodern der 1./2. Generation AUX1+AUX2 verstärkt, AUX3+Aux4 unverstärkt [TTL-Pegel (+5V)]
    - Märklin Decodern der 3.Generation AUX1,...4 verstärkt
MM-II
- (Kompatibilitätsprotokoll zu früheren Digitalsystem mit Steuergeräten älterer Bauart [6020, 6021].
- Protokoll mit 255 Adressen

Werkswerte

allgemeine Lokomotiv-Werte

Hersteller: Maerklin

Artikel: 37772

MM2-/DCC-Adresse: 37/00

CSx-Lok-Name: VT04 DB

Auslieferungszustand ab Werk - Decoder-Reset

Die Lokomotive ist werkseitig mit einem mfx-Decoder versehen und lt. Märklin optimal eingestellt.

Für etwaige Änderungen an der Konfiguration beachten sie bitte genau die Anweisungen in der Betriebsanleitung, sowie die Hersteller-Hinweise auf der Web-Seite.

Wenn sie eine nicht mehr reproduzierbare Programmierung haben, dann können sie den Decoder wieder in seine Grundkonfiguration (Werkseinstellung) zurück versetzen.

Eine mfx-Lok meldet sich danach wieder unter dem Namen, der auch im Handbuch steht, bei der Zentrale an. Die Motor-Parameter und die Funktionstastenbelegung entsprechen wieder der Werkseinstellung.

Wie dieser RESET durchgeführt wird, erfahren sie aus

der Decoder-Dokumentation oder ggf. aus
der Betriebsanleitung oder
der Beschreibung ihres digitalen Steuergerätes.

Wer sich mit der CV-Programmierung auskennt, kann auch in die CV#8 den Wert 8 schreiben, dann sollte wieder alles normal sein.

Wer die Programmierung mit einer 6021 doch selbst durchführen möchte, der findet hier auf dem Märklin-Server eine Anleitung dazu.

Bei einrm RESET des Decoders, gehen alle vorher gemachten Änderungen an der Konfiguration verloren. Sollten sie also Einstellungn auf ihre Bedürfnisse abgeändert haben, so müssen diese später durch individuelle Neuiprogrammierung wieder hergestellt werden

Programmierung+CV-Infos

CV-Informationen

Decoder-Komponente

Daten

Ausführung

Bemerkung

entfällt

von der
Märklin-Homepage:

Ausgänge:

Der Decoder besitzt neben den Lichtausgängen [LV/LH] noch 4 weitere physikalische Ausgänge. Diese werden mit [ Aux1 ... Aux4] bezeichnet.

Bei AUX1 und Aux2 handelt sich um sogn. verstärkte Ausgänge, die im aktivierten Zustand zur Elektronikmasse durchschalten. Das entspricht dem "active-low" Verhalten.

Die Ausgänge Aux3 und Aux4 sind sogn. logische Ausgänge. Diese liefern im aktivierten Zustand eine pos. Spannung von +5V [TTL-Pegel]. Das entspricht dem "active-high" Verhalten.

Soundmodul-Komponente

Die Decoder sind mit einem Sound-Prozessor nebst Soundspeicher ausgestattet. In einem Soundablaufplan kann eine für die jeweilige Lok hinterlegte Geräuschkomposition abgelegt werden, die beim Aktivieren des Betriebsgeräusches abgespielt wird.

Dieses Geräusch wird durch den aktuellen Fahrzustand der Lokomotive synchronisiert und ermöglichst somit ein wirklich realistisches Geräuscherlebnis.

erw. Informtionen

{reg H}

Allgemeine Angaben

1 Kurze Adresse
2 Min. Geschwindigkeit
3 Anfahrverzögerung
4 Bremsverzögerung
5 Max. Geschwindigkeit
7 Versionsnummer
8 Herstellerkennung
13 F1-F8 alt. Gleissig. [bit:F1 :F2 :F3 :F4 :F5 :F6 :F7 :F8 ]
14 FL,F9-F15 alt. Gleissig. [bit:FL :F9 :F10 :F11 :F12 :F13 :F14 :F15 ]
17 Lange Adresse HB
18 Lange Adresse LB
19 Traktionsadresse
21 F1-F8 bei Traktion [bit:F1 :F2 :F3 :F4 :F5 :F6 :F7 :F8 ]
22 FL,F9-F15 bei Traktion [bit:FL :F9 :F10 :F11 :F12 :F13 :F14 :F15 ]
27 Bremsmodus [bit:::::DC neg.Rich.::DC pos.Rich.::]
29 Konfiguration [bit:Richtung:Fahrstufen:Analog:::Adressen::]
50 Altern. Gleissignal [bit:AC:DC:MM:MFX::::]
52 Motortyp
53 Regelreferenz
54 Regelparameter K
55 Regelparameter I
56 Regeleinfluss
57 Soundabstand, FS 1
58 Soundabstand, FS >1
59 Richtungssound
60 Multibahnhofsansage [bit:Bahnhöfe:Bahnhöfe:Bahnhöfe:Endansage:Richtung:Ansagefolge::]
63 Lautstärke gesamt
64 Bremsschwelle
66 Vorwärts Trimm
95 Rückwärts Trimm
105 Benutzerkennung
106 Benutzerkennung
136 Faktor ABV
137 Faktor Rangiergang
173 Zustandsspeicher 1 [bit:Funktionen:Fahrstufe:Anfahren:::::]
174 Zustandsspeicher 2 [bit:Richtung:::::::]

Geschw.-Kennlinie

67 Geschw.slideelle FS1
68 Geschw.slideelle FS2
69 Geschw.slideelle FS3
70 Geschw.slideelle FS4
71 Geschw.slideelle FS5
72 Geschw.slideelle FS6
73 Geschw.slideelle FS7
74 Geschw.slideelle FS8
75 Geschw.slideelle FS9
76 Geschw.slideelle FS10
77 Geschw.slideelle FS11
78 Geschw.slideelle FS12
79 Geschw.slideelle FS13
80 Geschw.slideelle FS14
81 Geschw.slideelle FS15
82 Geschw.slideelle FS16
83 Geschw.slideelle FS17
84 Geschw.slideelle FS18
85 Geschw.slideelle FS19
86 Geschw.slideelle FS20
87 Geschw.slideelle FS21
88 Geschw.slideelle FS22
89 Geschw.slideelle FS23
90 Geschw.slideelle FS24
91 Geschw.slideelle FS25
92 Geschw.slideelle FS26
93 Geschw.slideelle FS27
94 Geschw.slideelle FS28

Ausgänge

112 Ausgang LV Modus
113 Ausgang LV Dimmer
114 Ausgang LV Periode
115 Ausgang LR Modus
116 Ausgang LR Dimmer
117 Ausgang LR Periode
118 Ausgang Aux1 Modus
119 Ausgang Aux1 Dimmer
120 Ausgang Aux1 Periode
121 Ausgang Aux2 Modus
122 Ausgang Aux2 Dimmer
123 Ausgang Aux2 Periode
124 Ausgang Aux3 Modus
125 Ausgang Aux3 Dimmer
126 Ausgang Aux3 Periode
127 Ausgang Aux4 Modus
128 Ausgang Aux4 Dimmer
129 Ausgang Aux4 Periode
130 Ausgang Aux5 Modus
131 Ausgang Aux5 Dimmer
132 Ausgang Aux5 Periode
133 Ausgang Aux6 Modus
134 Ausgang Aux6 Dimmer
135 Ausgang Aux6 Periode

Lautstärke

138 Lautstärke Bremssound
139 Lautstärke Fahrsound
140 Lautstärke Sound 1
141 Lautstärke Sound 2
142 Lautstärke Sound 3
143 Lautstärke Sound 4
144 Lautstärke Sound 5
145 Lautstärke Sound 6
146 Lautstärke Sound 7
147 Lautstärke Sound 8
148 Lautstärke Sound 9
149 Lautstärke Sound 10
150 Lautstärke Sound 11
151 Lautstärke Sound 12
152 Lautstärke Sound 13
153 Lautstärke Sound 14
154 Lautstärke Sound 15
155 Lautstärke Sound 16

Analog

176 Analog DC Anfahrspg.
177 Analog DC Höchstspg.
178 Analog AC Anfahrspg.
179 Analog AC Höchstspg.

Mapping

257 Mapping FL (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
258 Mapping FL (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
259 Mapping FL (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
260 Mapping FL (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
261 für spätere Verwendung
262 Mapping F1 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
263 Mapping F1 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
264 Mapping F1 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
265 Mapping F1 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
266 für spätere Verwendung
267 Mapping F2 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
268 Mapping F2 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
269 Mapping F2 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
270 Mapping F2 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
271 für spätere Verwendung
272 Mapping F3 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
273 Mapping F3 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
274 Mapping F3 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
275 Mapping F3 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
276 für spätere Verwendung
277 Mapping F4 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
278 Mapping F4 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
279 Mapping F4 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
280 Mapping F4 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
281 für spätere Verwendung
282 Mapping F5 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
283 Mapping F5 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
284 Mapping F5 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
285 Mapping F5 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
286 für spätere Verwendung
287 Mapping F6 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
288 Mapping F6 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
289 Mapping F6 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
290 Mapping F6 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
291 für spätere Verwendung
292 Mapping F7 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
293 Mapping F7 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
294 Mapping F7 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
295 Mapping F7 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
296 für spätere Verwendung
297 Mapping F8 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
298 Mapping F8 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
299 Mapping F8 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
300 Mapping F8 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
301 für spätere Verwendung
302 Mapping F9 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
303 Mapping F9 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
304 Mapping F9 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
305 Mapping F9 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
306 für spätere Verwendung
307 Mapping F10 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
308 Mapping F10 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
309 Mapping F10 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
310 Mapping F10 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
311 für spätere Verwendung
312 Mapping F11 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
313 Mapping F11 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
314 Mapping F11 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
315 Mapping F11 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
316 für spätere Verwendung
317 Mapping F12 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
318 Mapping F12 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
319 Mapping F12 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
320 Mapping F12 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
321 für spätere Verwendung
322 Mapping F13 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
323 Mapping F13 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
324 Mapping F13 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
325 Mapping F13 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
326 für spätere Verwendung
327 Mapping F14 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
328 Mapping F14 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
329 Mapping F14 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
330 Mapping F14 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
331 für spätere Verwendung
332 Mapping F15 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
333 Mapping F15 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
334 Mapping F15 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
335 Mapping F15 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
336 für spätere Verwendung
337 Mapping Stand (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
338 Mapping Stand (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
339 Mapping Stand (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
340 Mapping Stand (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
341 für spätere Verwendung
342 Mapping Fahrt (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
343 Mapping Fahrt (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
344 Mapping Fahrt (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
345 Mapping Fahrt (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
346 für spätere Verwendung
347 Mapping Sens1 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
348 Mapping Sens1 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
349 Mapping Sens1 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
350 Mapping Sens1 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
351 für spätere Verwendung
352 Mapping Sens2 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
353 Mapping Sens2 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
354 Mapping Sens2 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
355 Mapping Sens2 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
3565 für spätere Verwendung
357 Mapping FL (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
358 Mapping FL (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
359 Mapping FL (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
360 Mapping FL (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
361 für spätere Verwendung
362 Mapping F1 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
363 Mapping F1 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
364 Mapping F1 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
365 Mapping F1 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
366 für spätere Verwendung
367 Mapping F2 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
368 Mapping F2 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
369 Mapping F2 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
370 Mapping F2 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
371 für spätere Verwendung
372 Mapping F3 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
373 Mapping F3 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
374 Mapping F3 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
375 Mapping F3 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
376 für spätere Verwendung
377 Mapping F4 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
378 Mapping F4 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
379 Mapping F4 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
380 Mapping F4 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
381 für spätere Verwendung
382 Mapping F5 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
383 Mapping F5 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
384 Mapping F5 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
385 Mapping F5 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
386 für spätere Verwendung
387 Mapping F6 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
388 Mapping F6 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
389 Mapping F6 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
390 Mapping F6 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
391 für spätere Verwendung
392 Mapping F7 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
393 Mapping F7 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
394 Mapping F7 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
395 Mapping F7 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
396 für spätere Verwendung
397 Mapping F8 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
398 Mapping F8 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
399 Mapping F8 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
400 Mapping F8 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
401 für spätere Verwendung
402 Mapping F9 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
403 Mapping F9 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
404 Mapping F9 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
405 Mapping F9 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
406 für spätere Verwendung
407 Mapping F10 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
408 Mapping F10 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
409 Mapping F10 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
410 Mapping F10 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
411 für spätere Verwendung
412 Mapping F11 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
413 Mapping F11 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
414 Mapping F11 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
415 Mapping F11 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
416 für spätere Verwendung
417 Mapping F12 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
418 Mapping F12 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
419 Mapping F12 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
420 Mapping F12 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
421 für spätere Verwendung
422 Mapping F13 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
423 Mapping F13 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
424 Mapping F13 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
425 Mapping F13 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
426 für spätere Verwendung
427 Mapping F14 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
428 Mapping F14 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
429 Mapping F14 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
430 Mapping F14 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
431 für spätere Verwendung
432 Mapping F15 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
433 Mapping F15 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
434 Mapping F15 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
435 Mapping F15 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
436 für spätere Verwendung
437 Mapping Stand (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
438 Mapping Stand (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
439 Mapping Stand (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
440 Mapping Stand (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
441 für spätere Verwendung
442 Mapping Fahrt (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
443 Mapping Fahrt (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
444 Mapping Fahrt (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
445 Mapping Fahrt (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
4416 für spätere Verwendung
447 Mapping Sens1 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
448 Mapping Sens1 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
449 Mapping Sens1 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
450 Mapping Sens1 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
451 für spätere Verwendung
452 Mapping Sens2 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
453 Mapping Sens2 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
454 Mapping Sens2 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
455 Mapping Sens2 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
456 für spätere Verwendung

{/reg}

Siehe auch folgende Märklin-Doku.

Montage

Diesel-Lok

Br-Variable (vt04) nicht belegt/auswertbar || mit akt. Wert nicht verarbeitbar/ggf. (noch) ungültig !

Kein Decoder für Pufferspeicher !

Lautsprecher(*)

{-article id="1378"}[text]{/article}

Ansicht(*)

Lautsprecher-Daten	Wert	Bild
Ersatzteil#	118562 / E100620
Abmessungen/Durchmesser	20 [mm]
Scheinwiderstand	100 [Ohm]
Leistung	0,5 [Watt]
Zubehör	... mit Haltebügel ET# 207649 oder E207649
Anmerkung	Lt. Märklin ist der Lautsprecher nicht mehr lieferbar.
Ersatz	ESU 50442 Lautsprecher 20mm, rund, 100 Ohm, mit Schallkapsel
Hinweis(e)	... mit Google erhält man eine entsprechende Übersicht: Bitte kopieren sie den nachfolgenden, kursiven Text in Google Such-Zeile eines neuen Fensters/Tabs. kleinstlautsprecher 100ohm 20mm

Montage(*)

Br-Variable (vt04) nicht belegt/auswertbar || mit akt. Wert nicht verarbeitbar/ggf. (noch) ungültig !

für Loktyp= diesel-lok

Anschluss(*)

Der Lautsprecher ist mittels Litzen (meistens weiß oder rot/schwarz) mit dem Soundmodul / Decoderträger verbunden.

Lautsprecher-Berater(*)

Bei Märklin / Trix wurden im Laufe der Jahre unterschiedliche Lautsprechertypen verbaut. Dabei sind demen den mechanischen Kennwerten - Bauart, Abmessungen, etc. - ganz besonders die el. Kenndaten wie - Scheinwiderstand, Leistung, etc. - interessant.

Die nachfolgende Übersicht soll eine Einordnung geben.

Decoder-Typ	Sound-Modul	Scheinwiderstand	Leistung	Bild	Bemerkungen
Fx-Decoder	extern	8/32 Ohm			Verschiedene Größen**.
Decoder mit externem Soundmodul DVM09	extern	32 Ohm			Verschiedene Größen*'. Pic-Decoder und mfx-Decoder möglich.
mfx-Decoder 1. Gen Basis ESU	integriert	100* Ohm			Verschiedene Größen*'. wurden nur bis 2004 verwendet, ggf. mit Zusatzwiderstand (siehe unten).
msD-Decoder 2. Gen. Basis Märklin	integriert	8 Ohm			Verschiedene Größen**.
msD3-Decoder	integriert	8 Ohm			Verschiedene Ausführungen mit Resonanzgehäuse sowie mit/ohne Mini-Stecker.
		* Anfangs kam es bei diesen Lautsprechern zu einer Überlastung bei zu hoch eingestellter Lautstärke in den verwendeten Decodern, wenn gleichzeitig eine zu geringe Bedämpfung des meist offen eingebauten Lautsprechers vorlag. Märklin hat dann empfohlen, in eine Lautsprecherleitung einen Widerstand von 27 ... 47 Ohm einzubauen.
Bis auf ganz wenige Ausnahmen wurden alle frei- d.h. nicht gekapselt - eingebaut. Als Resonanzraum diente dann das umgebende Gehäuse.		** Es gibt Größen in: 16, 20, 23, 28mm

Links(*)

Hier finden Sie einige interessante Links zum Thema Lautsprecher.

Märklin Übersicht 8-Ohm Lautsprecher
Reichelt-Elektronik - Übersicht über eine Vielzahl von Kleinlautsprechern
Leistungsanpassung (Wikipedia)
Welt-Wissenschaftsredaktion - revolutionäre, neue Lautsprecher-Technologie
Im Juni 2018 hat die Redaktion folgenden Beitrag über eine neue Lautsprecher-Technologie veröffentlicht.

Es wäre wohl sehr interessant, wenn sich die Modellbahn-Industrie dieser neuen Technologie annehmen würde, sind doch die Lautsprecher sehr oft das schwächste Glied in der Kette.

Sound-Stufe(*)

Zur Wiedergabe der Lokomotivgeräusche ist die Lokomotive - Bauzeit bedingt - mit einem mfx-Decoder der 1. Generation (made by ESU) ausgerüstet. Dort wird das Sound-Endstufen IC-TDA 8541 verwendet. Dieses erzeugt - lt. Datenblatt - bis zu max.1W an einer Impedanz von 8 Ohm[?] bei 5 Volt[V].

Die Ausgangs-Anschlüsse sind

auf die mtc-Schnittstelle und
parallel auch für Decoder mit Kabelanschluss auf zwei PADs der Anlötleiste

herausgeführt.

Die Endstufe wird allerdings weit unter ihren Möglichkeiten betrieben. So empfieht ESU einen Lautsprecher mit einer Impedanz von 100 Ohm. Das ist wohl so, um den Strom und damit auch die Wärmeentwicklung am Chip zu minimieren, da man ja keine Kühlkörper verbauen kann und erfahrungsgemäß oft auch noch zusätzlich beengte Platzverhältnisse in den Lokomotiven anzutreffen sind.

Hinweis/e

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

ihre Informationen
Bilder des Modells
Bilder des Decoders
etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

Tuning

Tuning-Allgemein

Das Modell bietet Tuningmöglichkeiten mit einfachen bis hin zu schwierigen Anforderungen, die je nach pers. Geschmack und Fähigkeiten durchführbar sind.

Hier sind einige Vorschläge aufgeführt. Details finden sie unter den weiteren Reitern bzw. in den Umbau-Dokumentationen.

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

ihre Informationen
Bilder des Modells
Bilder des Decoders
etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

BR=vt04

Br-Variable (vt04) nicht belegt/auswertbar || mit akt. Wert nicht verarbeitbar/ggf. (noch) ungültig !

Beleuchtung(*)

Stirnlicht/er

Platine/n

Br-Variable (vt04) nicht belegt/auswertbar || mit akt. Wert nicht verarbeitbar/ggf. (noch) ungültig !

Steuerung

Bei der Lokomotive ist die digitale "Standard-Lichtwechsel-Schaltung" implementiert. Dabei kann über die Decoder-Funktion[F0] das

das Stirnlicht ein/aus geschaltet werden.
Zusätzlich wechselt das Stirnlicht mit der Wahl der Fahrtrichtung.

weitere Beleuchtungen(*)

Zug-Innenbeleuchtung(*)

Br-Variable (vt04) nicht belegt/auswertbar || mit akt. Wert nicht verarbeitbar/ggf. (noch) ungültig !

Zug-Zielanzeige(*)

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

ihre Informationen
Bilder des Modells
Bilder des Decoders
etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

Hinweis

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

ihre Informationen
Bilder des Modells
Bilder des Decoders
etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

Tuning

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

ihre Informationen
Bilder des Modells
Bilder des Decoders
etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

Downloads(*)

{reg A}

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

ihre Informationen
Bilder des Modells
Bilder des Decoders
etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

{pub}{-article301"}[text]{-/article}{-/pub}{/reg}Diese Informationen können nur registrierte Benutzer sehen.?>{/source}

Quit-art-2483

Motor(*)

{-tab-art-1115 title="Motor(*)"}

Ansicht

*** csin3-2w1s2sn ***

maetrx_mot-csinx-2w1s1kar-300 Bei diesem Motor handelt es sich um einen elektronisch kommutierten, bürstenlosen Gleichstrommotor / Typ: BLDC (Brushless-DC-Motor)

Diese Motore besitzen eine hohe Langzeitstabilität, Laufruhe und geringe Abmessungen bei gleichzeitig hohem Drehmoment.

Aufgrund seiner kompakten Abmessungen, ist der Motor auch dazu geeignet, im Kesselgehäuse vor H0-Dampflokomotiven verbaut zu werden.

Bei Märklin wurde dieser Antrieb[CSin3] als verbesserte Version des Vorgängers (Kompakt-Sinus/KS) ab ca. Mitte 2007 eingebaut. Dieser Antrieb basiert - wie auch der KS - auf der Basis eines Drehfeldmotors, aber die Regelungselektronik wurde deutlich verbessert, um die vom Kompakt-Sinus Antrieb bekannten Nachteile der Spannungsabhängigkeit der Regelung zu kompensieren.

Infos

Nach Recherche stellte ich fest, dass der SDS Motor für Märklin von der Firma PMDM oder Precision Motors Deutsche Minebea GmbH aus Villingen-Schwenningen hergestellt wird.

Es handelt sich um einen BLDC 15-Kompaktmotor, der mit einer Spannung von 12 Volt betrieben wird und eine Leerlaufdrehzahl von 12900 U / min erreicht. Es verfügt über zwei hochwertige Miniaturkugellager der Firma NBM-MitsumiMinbea. Das Anschluss (Kapton) Flachkabel (8-polig) muss angepasst werden. Preis des Motors ist auf Anfrage.

Quelle: Übersetzung dieses Beitrags aus dem Märklin-UserNet

Antrieb/Regelung

Die Regelung des Motors wird komplett von der Elektronik / vom Decoder übernommen. Dazu wird die Gegen-EMK - also die Spannung die der sich drehende Motor zurückgibt, wenn er einen kurzen Moment nicht angetrieben wird (Generator) - ausgewertet und - die Drehzahl entsprechend der Sollvorgabe - ggf. nachgeregelt.

Die Sollvorgabe kann durch die dafür vorgesehenen CVs ihres Decoders beeinflusst werden. Nähere Details dazu finden sie in der Decoder-Anleitung bzw. auf den Supportseiten ihres Decoderherstellers.

Merkmale

Im Jahre 1999 stellte Märklin ein neues Antriebskonzept für seine damaligen Lokomotiven vor. Dieses wurde als C-Sinus-Antrieb bezeichnet. In den Folgejahren, wurde das System mehrfach - teils verschlimmbessert (Kompakt-Sinus[KDS/CSin2], später dann wirklich verbessert [SoftDrive Sinus [SDS]. Leider hat es sich aber nicht lange gehalten. Nach 10 Jahren war dann Schluss damit.

Hier gibt es meine Doku als dazu.

Hier im 3Rail-wiki findet man noch etwas dazu.

Montage

(CSin3)Motor=csin3-2w1s2sn

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

ihre Informationen
Bilder des Modells
Bilder des Decoders
etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

Entstörung

Wegen des Fehlens eines Kommutators - die Umpolung des Feldes geschieht hier elektronisch - entsteht bei der Drehung kein Funkenfeuer. Damit fehlt die Störquelle . Eine klassische Entstörung ist somit hinfällig.

sonst. Dokus

Diese Motore besitzen eine hohe Langzeitstabilität, Laufruhe und geringe Abmessungen bei gleichzeitig hohem Drehmoment.

Aufgrund seiner kompakten Abmessungen, ist der Motor auch dazu geeignet, im Kesselgehäuse vor H0-Dampflokomotiven verbaut zu werden.

Allgemeine Doku zum C-Sinus Motor [PDF]

Quit-art-599

Stromabnahme/Entstörung(*)

Schleifer

E206370 schleifer Die Märklin-Lokomotive ist mit einem unterclipbaren, 62mm langen Mittelschleifer ET#: E206370 mit (un)gelochter Schleiferauflage ausgerüstet,

Verdrahtung / Montage

{-article id="-599"}[text]{/article}

diesel-lok

Br-Variable (vt04) nicht belegt/auswertbar || mit akt. Wert nicht verarbeitbar/ggf. (noch) ungültig !

Entstörung

Info

Grundsätzlich unterscheiden wir bei Lokomotiven unterschiedliche, mögliche Störquellen wie:

Schleifer,
Motor,
etc.

die durch geeignete Maßnahmen in die Entstörung einzubeziehen sind.

Allgemein

Da es beim Betrieb der Lok - durch Funkenbildung am Schleifer und Motor - zu breitbandige Störungen, die heute unter "Elektro-Smog" eingeordnet werden - kommen kann, ist eine Entstörung dringend geraten.

Störungsauswirkungen
Die Störungen können in digitalen Modellbahn-Systemen z.B. zu unvorhergesehenen Effekten - wie Nichtsteuerbarkeit der Lokomotiven, unkontrollierte Steuerung anderer Lokomotiven, Signale, etc. führen.

Ein weiterer Teil der Störungen kann sich z.B. aber auch auf den Funkempfang auswirken. Wegen der Breitbandigkeit, können dabei auch andere Frequenzbereiche - z.B. solche für sensible Bereiche/Dienste wie Herzschrittmacher, Flugfunk, etc. - betroffen sein.
Maßnahmen
Zur Minimierung der Störungen sind seitens des Produkt-Herstellers verschiedene Maßnahmen - nach der EMV - Richtlinie - vorzusehen: Dazu gehören z.B. Drosselspulen und Kondensatoren - teils in komplexer Anordnung und auch besondere Abschirmungen.

Grundsätzlich gelten folgende Hinweise:

vorhandene Entstörbauteile
- dürfen nie ausgebaut werden und
- müssen immer so nah wie möglich an der Störquelle verbaut sein, damit eine Antennenwirkung über ggf. vorhandene Anschlussleitungen minimiert wird.

Details-Schleifer

In manchen Lokomotiven baut Märklin/Trix Bauteile zur Entstörung der Schleiferzuleitungen ein.

Eine Längsdrossel in die Schleiferzuleitung zum Decoder - bei Trix wird systembedingt in jede der beiden Radschleiferleitungen eine verbaut - bedämpft Störsignale , die das Digitalsignal überlagern können und damit Störungen bei der Kommunikation zwischen Decoder und Steuergerät (Stichwort: "Geisterlok") verursachen können.

Da Modellbahn-Lokomotiven mit Schleifern und Motore ausgerüstet sind, treten im Betrieb unterschiedliche Störsignale auf.. Am Motor werden sie i.d.R. durch ein Phi(?)-Filter aus 2 Induktivitäten und biszu drei Kondensatoren bedämpft.

Die Störsignale an den Schleifern der Lok, müssen anders behandelt werden. Speziell bei Märklin-Loks mit dem Mittelschleifer können Störungen durch schlechte Kontaktgabe entstehen.

Längsdrossel
Diese werden direkt in der Schleiferleitung eingelötet, Dabei handelt es sich im elektrischen Sinn um eine Induktivität (Spule). Es gibt sie in verschiedenen Bauausführungen.
- Analoger Betrieb
  (ältere Bauform) UKW-Drossel
- Digitaler Betrieb(neuere Bauformen) Längsdrossel

drossel draht märklin schleifer 47µH 200

Gleichtakt-Filter
Durch gegenläufigen Stromfluß (Hin-/Rückleitung) werden Störsignale unterdrückt,

Details-Motor

Zusätzliche Entstörungsmaßnahmen liegen bei diesem Fahrzeug nicht vor.

Schleifer Umbau-Übersicht

Im Stummiforum fand ich diesen sehr interessanten Beitrag zum Theme Schleifer, den ich hier verlinken möchte: https://www.stummiforum.de/viewtopic.php?t=55685

/ Schleifer-Übersicht

Bei Märklin werden - bedingt durch das Mittelleiter-Gleissystem - bei Lokomotiven und Wagen seit je her Mittelschleifer eingesetzt. Sie unterscheiden sich durch ihre Bau-Montageform, Länge und Ausführung der Schleifauflage. Die nachfolgende Zusamenstellung gibt eine kleine Übersicht.

Alle Angaben ohne Gewähr!

Lokomotiven

Märklin

Zusammenstellung nicht vollständig - wird laufend ergänzt.

Artikel#	Bild	Aus-führ-ung	Kabel	Schleif-Auflage	Länge [mm]	Montage		Bemer-kungen	Ver-wendung
						Art	im Drehgestell

7185		unsym.Loch-schleifer	ohne	mit Loch	62	Schrau-be		Nachfolge: E214530
7175		sym.Loch-schleifer	ohne	mit Loch	42	Schrau-be
7165		unsym.Loch-schleifer	ohne	mit Loch	70	Schrau-be
7164		sym.Loch-schleifer	ohne	mit Loch	50	Schrau-be	fehlt noch	Aufnahme mit gerundeten EndenSchraube: E756090; Senkschraube M2x7	z.B. BR18.1, wüC/K , Re 460, BR17 ... S10
7113		unsym.Loch-schleifer	ohne	mit Loch		Schrau-be
E103264		sym.Flüster-schleifer	ohne	glatt	50	Clip			z.B. BR798
E127301		sym.Flüster-schleifer	ohne	glatt	50	Schrau-be	Unter der Lok mittels Grobgewinde-Schraube und Montageplatte	Aufnahme mit gerundeten EndenSchraube und Montageplatte nicht gelistet	Abbildung in ET-Blatt falsch !z.B. BR65
E128239		sym.Flüster-schleifer	ohne	glatt		Clip	fehlt noch	breite 4-Clip-Aufnahme mit gerundeten Enden	z.B. VT10
E138079		sym.Flüster-schleifer	ohne	glatt		Clip	geänderte Aufhängung der Schleiferfäche mit breiter 4-pol. Clip-Aufnahme		diverse Loko-motiven
E141133		sym.Flüster-schleifer	ohne	glatt		Clip	geänderte Aufhängung der Schleiferfäche mit schmaler 4-pol. Clip-Aufnahme		diverse Loko-motiven
E206370		sym.Flüster-schleifer	ohne	glatt	51	Clip		breite, lange 4-Clip-Aufnahme mit gerundeten Enden	z.B. BR21x
262501		sym.Flüster-schleifer	ohne	glatt	50	Clip		breite, lange 4-Clip-Aufnahme mit gerundeten Enden	z.B. BR06
282510		sym.Steck-schleifer		mit Steck-stange		Steck	alte Version: Benötigt eine entsprechende Aufnahme	Aufnahme mit gerundeten Endenmit Kontaktstange	z.B. wüC, BR18.1
E212448		sym.Loch-schleifer	ohne	mitLoch	?	mitSchrau-be	fehlt noch	Aufnahme mit gerundeten EndenSchraube: E786790 Senkschraube M2x4,6	z.B. BR59, wüC, wüK
E214530		sym.Loch-schleifer	ohne	mitLoch	62	mitSchrau-be		Aufnahme mit gerundeten EndenSchraube: E786790 Senkschraube M2x4,6Nachfolger von 7185	E44 [34440 / 37440]
E225647		sym.Flüster-schleifer	ohne	glatt	?	Clip		schmale, kurze4-Clip-Aufnahme mit gerundeten Enden	z.B. BR38(neu)
E280270		sym.Flüster-schleifer	ohne	glatt	?	Clip	fehlt noch	Aufnahme mit gerundeten Enden	z.B. BR42
E306328		sym.Flüster-schleifer	ohne	glatt	50	Clip	fehlt noch	Aufnahme mit gerundeten Enden und schmaler Cklip-Aufnahme	E75
E461190			ohne	mitLoch		Clip		auf Montagesockel	ET194, LAG Triebwagen

Trix

Zusammenstellung nicht vollständig - wird laufend ergänzt.

Artikel#	Bild	Aus-führ-ung	Kabel	Schleif-Auflage	Länge [mm]	Montage		Bemer-kungen	Ver-wendung
						Art	im Drehgestell


314939		sym.Radschleifer	ohne	seitl. Rad-Innen-Fläche	42 ????	Clip	ja	Nachfolge: E314939

Wagen

Zusammenstellung nicht vollständig - wird laufend ergänzt.

Artikel#	Bild	Aus-führ-ung	Kabel	Auflage	Länge [mm]	Montage		Bemerk-ungen	Ver-wen-dung
						Art	im Drehgestell

E147251	folgt								43252
E103751		sym.Loch-schleifer	mit Lötan-schluss	mitLoch	50	Dreh-zapfen			z.B. 43279
E201495		sym.Loch-schleifer	ohne	mit Loch	42	Clip		2 ClipAufnahme mit gerundeten Enden	z..B. KranwagenGoliath
E205229		stark asym.Loch-schleifer	mit Stecker	mit Loch	41	Dreh-zapfen		Nachfolge-modell E263109	UIC-X Wagen1:93,54330873406
E227560		leichtasym.Loch-schleifer	mit Stecker	mit Loch	50	Dreh-zapfen		Wie E414940,nur mit Stecker am Kabelende	?
E214438		asym.Loch-schleifer	mit Lötan-schluss	mit Loch	50	Dreh-zapfen		baul. identisch mit E103751?	Behelfsgepäck-wagen z.B.43986, 43992, 49962
E263109		stark asym.Flüster-schleifer	mit Lötan-schluss	ohne Loch	41	Dreh-zapfen		Vorläufer-rmodell E205229	UIC-X Wagen1:93,5
E272347	fehlt leider aber ähnlich wie	sym.Flüster-schleifer	mit Lötan-schluss	glatt	50	Dreh-zapfen		Vorläufer-rmodell E214438	z.B. Wagenset 42265
E414940		leichtasym.Loch-schleifer	mit Lötan-schluss	mit Loch	50	Dreh-zapfen			Pwagen älterer Bauart (z.B. 4411) mit Kunststoff-gehäuse 1:100
E418100		leichtasym.Flüster-schleifer	mit Lötan-schluss	ohne Loch	50	Dreh-zapfen			73404
E46667286		federnder Schleifer	ohne	ohne Loch	42	Schiebe-lager		Spezialschleifer von Trix-Express.Wird aber auch bei einigen Märklin-Wagen verwendet.

Grundträger, Fahrwerk & Gehäuse

Info

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

ihre Informationen
Bilder des Modells
Bilder des Decoders
etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

Grundträger

---- Diesel-Lok ----

Fahrwerk

---- Diesel-Lok ----

{-snippet alias="php-script-varnames2lowcase_set-default-values_set-message-vars"}

Aufbau

Gehäuse

Info

Br-Variable (vt04) nicht belegt/auswertbar || mit akt. Wert nicht verarbeitbar/ggf. (noch) ungültig !

für diesel-lok

Außen

Info

Br-Variable (vt04) nicht belegt/auswertbar || mit akt. Wert nicht verarbeitbar/ggf. (noch) ungültig !

für diesel-lok

Front

--- Diesel-Lok ---

Br-Variable (vt04) nicht belegt/auswertbar || mit akt. Wert nicht verarbeitbar/ggf. (noch) ungültig !

für diesel-lok

Seite

Einstieg

Br-Variable (vt04) nicht belegt/auswertbar || mit akt. Wert nicht verarbeitbar/ggf. (noch) ungültig !

für diesel-lok

Lüfterband(*)

Br-Variable (vt04) nicht belegt/auswertbar || mit akt. Wert nicht verarbeitbar/ggf. (noch) ungültig !

Maschinenraum-Fenster(*)

Br-Variable (vt04) nicht belegt/auswertbar || mit akt. Wert nicht verarbeitbar/ggf. (noch) ungültig !

Dach(*)

Dachausrüstung einer Diesel-Lok

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

ihre Informationen
Bilder des Modells
Bilder des Decoders
etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

{-article id="9999"}[text]{/article}

Innen

Info

Br-Variable (vt04) nicht belegt/auswertbar || mit akt. Wert nicht verarbeitbar/ggf. (noch) ungültig !

{-article id="1103"}[text]{/article}

Führerstand

Br-Variable (vt04) nicht belegt/auswertbar || mit akt. Wert nicht verarbeitbar/ggf. (noch) ungültig !

Maschinenraum(*)

Dach(innen)

Br-Variable (vt04) nicht belegt/auswertbar || mit akt. Wert nicht verarbeitbar/ggf. (noch) ungültig !

Gehäuse öffnen/abheben

Bitte beachten Sie dazu die bebilderten Hinweise in der Betriebsanleitung

Bauartunterschiede

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

ihre Informationen
Bilder des Modells
Bilder des Decoders
etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

Außen-Beleuchtung

Stirnlicht/er

Die Stirnlicht-LEDs wurden werkseitig bereits in warm-weisser Ausführung verbaut.

Dec-Variable (ls35-mfx-oem) nicht belegt/auswertbar || mit akt. Wert nicht verarbeitbar/ggf. (noch) ungültig !

für Lok-Typ: diesel-lok

Lichtwechsel

digital gesteuerter Lichtwechsel std-a-dig-3ge/2rt

Lw=std-a-dig-3ge/2rt

Quit-2598

Kupplung

Allgemein

Das Fahrzeug ist mit den Kurzkupplungen versehen, wie sie seit geraumer Zeit von Märklin/Trix verbaut werden.

Diese Kupplungen besitzen eine Steckaufnahme und einen Kurzkupplungskopf. Die Steckaufnahme wird in einen sogn. NEM-Schacht gesteckt. Dieser kann verschiedenartig geführt werden.

mit Kulissenführung
Ermöglicht eine saubere Führung, speziell in Kurven und anspruchsvollen Gleisfiguren.
mit Drehpunktführung
Eine einfachere Variante, die oft bei gerinen Platzverhältnissen gewählt wird.

Ausführung

Die Lokomotive ist mit der Märklin/Trix eigenen Kurz-Kupplung (ET#: 7203 Kurzkupplungskopf) für die Aufnahme in einem NEM-Schacht ausgerüstet.

Dieser ermöglicht die Kupplung von Wagen im kurzen Pufferabstand. Die Kupplung befindet sich dabei in einem kulissengeführten NEM-Schacht.

Die Kulisse sorgt dabei dafür, dass auch im Bogen die Kupplungsgeometrie und damit der Wagenabstand korrekt eingehalten wird.

Montage

Es ist eine fest montierte Kupplung verbaut.

Hinweis/e

Es liegen keine Hinweise vor..

Dachausrüstung(*)

Dachausrüstung einer Diesel-Lok

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

ihre Informationen
Bilder des Modells
Bilder des Decoders
etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

In-/Outside

{-article id="503"}[text]{/article}

Outside

Bild-Dateiverzeichnis: images/content/stories/firmen/maerklin/BR_VT04/37772/outside/ zu Artikel: (37772) existiert (noch) nicht!

Inside

Bild-Dateiverzeichnis: images/content/stories/firmen/maerklin/BR_VT04/37772/inside/ zu Artikel: (37772) existiert (noch) nicht!

Probleme

Für dieses Modell sind derzeit keine Probleme bekannt.

{-article984"}[text]{/article}

Tuning-[/]

Tuning-Allgemein

Das Modell bietet Tuningmöglichkeiten mit einfachen bis hin zu schwierigen Anforderungen, die je nach pers. Geschmack und Fähigkeiten durchführbar sind.

Hier sind einige Vorschläge aufgeführt. Details finden sie unter den weiteren Reitern bzw. in den Umbau-Dokumentationen.

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

ihre Informationen
Bilder des Modells
Bilder des Decoders
etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

Video/s

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

ihre Informationen
Bilder des Modells
Bilder des Decoders
etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

{-tab-art-915 url="https://google.com" title="https://google.com"}

Login

Inhalte (MM)

geänd. Artikel

Home
