  maerklin insider logoMärklin Insider-Club
Jahr 2008 / #1


MHI logoMärklin Händler Initiative / MHI
Sondermodell 1 des Jahres 2008
DB-Logomaerklin_insider_logo

techn. Übersicht

zum Modell des/der Dampf- Lokomotive

der Baureihe BR05 der Deutschen Bundesbahn (DB) als Variante in schwarz/rot er Farbgebung.


Gebaut von Hersteller: Borsig, Berlin


als Versuchs-/Serienlokomotive aus dem Typenprogramm der Deutschen Reichsbahn Gesellschaft / (DRG/DR).

Epoche: III, Betriebsnummer: 05 003



{-snippet alias="hist-br05"}

Baureihe 05 - Höhenflüge auf Schienen.

1926 wurde die deutsche Lufthansa gegründet, ein neuer Verkehrsträger war in ganz Deutschland etabliert. Fünf Jahre später standen mit der Ju 52 leistungsfähige und zuverlässige Verkehrsflugzeuge zur Verfügung, mit denen ein wachsendes Liniennetz bedient wurde.

Die Deutsche Reichsbahn erkannte die aufkommende Konkurrenz und versuchte gegenzusteuern. Im Schulterschluss mit der Eisenbahnindustrie wurden neue Konzepte entwickelt wie die "Fliegenden Züge" auf ausgewiesenen Schnellbahnstrecken.

Die vorherrschende Dampftraktion wurde nicht in Frage gestellt, vielmehr forderte die Reichsbahn eine neue Generation von Einheitslokomotiven für den Fernverkehr mit 175 km/h.

Die physikalischen Grenzen der klassischen schnellfahrenden Dampflokomotive waren bei der Baureihe 01 fast erreicht. Mit einer bislang verfügbaren Dauerleistung von etwa 2.500 PS mussten für höhere Geschwindigkeiten neue Technologien eingesetzt werden:

Ein Dreizylinder-Triebwerk mit erhöhtem Kesseldruck. Große Treibräder mit 2,30 m Durchmesser. Ein Fahrgestell wie bei amerikanischen "Hudson"-Lokomotiven mit Achsfolge 2´C 2´. Die Aerodynamik aus dem Flugzeugbau als neuartiges Konstruktionselement für Schienenfahrzeuge.

Parallel zu einem ähnlichen Ansatz von Henschel (Baureihe 61) hat Borsig 1935 zwei Giganten präsentiert, die moderne Konstruktion und effektives Design vereinten: die 05 001 und die 05 002 mit vollständig geschlossener Stromlinienverkleidung.

Beide Maschinen erfüllten ihre Anforderungen souverän und übertrafen die Vorgaben bei weitem. 1936 wurden bei Testfahrten mit Passagieren über 200 km/h erreicht - ein Rekord, dem andere nationale Eisenbahnen nacheiferten.

Die Geschwindigkeit der fliegenden Konkurrenz erschien damals vielleicht noch einholbar. Tatsächlich erwies sich die Marke aber fast 30 Jahre lang als magische Grenze für Reisezüge. Erst die E 03 der DB hat diese Geschwindigkeit nachhaltig in Frage gestellt und damit den heutigen Schnellverkehr greifbar gemacht.

Die nachfolgende 05 003 war vermeintlich noch innovativer: Ihr Führerstand wurde vorne angeordnet nach dem Vorbild der amerikanischen "Cab Forward"-Lokomotiven. Die direkte und rauchfreie Sicht auf die Strecke sollte die Sicherheit bei hohen Geschwindigkeiten verbessern, die Aerodynamik wurde theoretisch weiter geglättet.

Da der Kessel nun aber mit der Rauchkammer zum Tender zeigte, konnte die vorne liegende Feuerbüchse nicht mit normaler Stückkohle beschickt werden. Die Lösung war Kohlenstaub-Feuerung mit mechanisch-pneumatischer Förderung über die ganze Länge des Kessels.

1937 begannen die Testfahrten - und die Schwierigkeiten mit dieser gewagten Konstruktion. Auf dem Förderweg des "Treibstoffs" von über 14 m wirkten sich Qualität, Witterung und Fahrbetrieb unkalkulierbar aus. Eine bedarfsgerechte Dosierung und eine kontinuierliche Verbrennung war kaum zu gewährleisten.

Bis auf die präparierten Versuchsfahrten erwies sich die Maschine den erwarteten Spitzenleistungen im Betriebseinsatz nicht gewachsen. 1944 kapitulierte die Reichsbahn: die 05 003 wurde in eine normale Lokomotive umgebaut - mit Steinkohle-Feuerung und ganz ohne Verkleidung.

Zu dieser Zeit wurde jede Lok gebraucht, die Paradepferde dienten als schnelle Arbeitstiere. Alle drei Schnellfahrlokomotiven überstanden das Kriegsende in gutem Betriebszustand und kamen 1950 zur Deutschen Bundesbahn. Da auf absehbare Zeit keine neuen Hochleistungsloks für den Fernverkehr in Aussicht standen, wurden sie nicht wie andere "Splittergattungen" aufgegeben, sondern modernisiert.

Inzwischen waren alle Stromlinienloks freigelegt worden, denn wirtschaftliche Reisegeschwindigkeit war wichtiger als spektakuläre Höchstgeschwindigkeit.

Die 05er erhielten Witte-Windleitbleche und eine Indusi-Anlage, sie waren damit gut gerüstet für 175 km/h. Allerdings galt zunächst bei der DB für alle Züge generell noch die Höchstgeschwindigkeit von 130 km/h. In dieser rein zweckmäßigen Form zeigen die Maschinen den nachträglichen Höhepunkt in der Entwicklung der Einheitslokomotiven und zugleich den krönenden Abschluss.

Die Baureihe 05 stellte bis 1957 die absoluten Stars im deutschen Fernverkehr - nur die E 19 konnte mithalten. Erst die Neubauprogramme mit der V 200 und der E 10 und die fortschreitende Elektrifizierung des Streckennetzes rückten der 05 zu Leibe, und diesmal gab die DB keine Gnade. Alle drei wurden 1958 ausgemustert und sollten 1961 zerlegt werden - doch eine kam durch.

An der 05 001 zeigte das Nürnberger Verkehrsmuseum historisches Interesse. Die Stromlinienverkleidung wurde rekonstruiert, der rote Anzug lässt allerdings einige Teile der Dampfloktechnik zur Anschauung frei. Seit 1963 wird die Maschine als rollfähiges Exponat erhalten und hat ihren Platz im Hauptgebäude des DB-Museums, wo sie von der Brandkatastrophe am 17. Oktober 2005 verschont blieb.

Auch die 05 003 mit ihrer bewegten Geschichte lebt heute weiter: als Märklin-Modell im Maßstab 1:87. Schon in dieser Größe wirken die markante Silhouette und die eindrucksvolle Technik kraftvoll und harmonisch.

Eine zeitlose und unvergleichliche Lokomotive, deren exakte Reproduktion als High-Tech-Modell erstmals für Märklin Insider Mitglieder hergestellt wird.


© by Märklin/Trix

Kurz nach Gründung der Deutschen Bundesbahn im Jahr 1949 entschied sich die noch junge Bahnverwaltung zum Erhalt der 3 Maschinen der BR 05, denn nach dem Krieg wurde jede noch fahrtüchtige Lok benötigt.

Als erste wurde bei Krauss-Maffei die 05 003 aufgearbeitet, die bereits 1944 ihre Verkleidung eingebüßt hatte. Zudem war diese Lok als einzige in Deutschland mit einem vorne befindlichen Führerstand im Jahr 1937 ausgerüstet worden. Dadurch stand die Lok verkehrt herum zum Tender, das heißt, der Weg der Kohle vom Tender zur Feuerbüchse betrug 14 m. Daher musste mit Kohlenstaub gefeuert werden.

Diese Konstruktion bewährte sich nicht, so dass bereits 1944 der erwähnte Umbau und die Drehung der Lok erfolgte.

Die DB setzte die 05 003 vor langlaufenden, hochwertigen Fernschnellzügen (F...) ein. Bekannt sind Einsätze vor den Zügen

  • Hanseat (F1 und F2) und
  • Dompfeil (F13, F14 und F16).

Bereits 1958 wurden alle 3 Lokomotiven der BR 05 ausgemustert - die neuen Lokomotiven der BR V 200 und E 10 waren der 05 überlegen, der Unterhalt der BR 05 war unwirtschaftlich geworden.

{tab-## title="Vorbild"}Schnellzug-Dampflokomotive Baureihe 05 der Deutschen Bundesbahn (DB).
  • Fiktive stahlblaue F-Zug-Farbgebung mit schwarzer Rauchkammer.
  • Witte-Windleitbleche und Indusi-Magnet.
  • Blanke Ausführung der Kesselspannbänder. Betriebszustand um 1961.
{tab-## title="Modell"}
  • Mit Digital-Decoder mfx und umfangreichen Geräuschfunktionen.
  • Geregelter Hochleistungsantrieb mit Schwungmasse im Kessel. 3 Achsen angetrieben.
  • Haftreifen.
  • Lokomotive und Tender weitgehend aus Metall.
  • Eingerichtet für Rauchsatz 7226.
  • Fahrtrichtungsabhängig wechselndes Zweilicht-Spitzensignal und nachrüstbarer Rauchsatz konventionell in Betrieb, digital schaltbar.
  • Beleuchtung mit wartungsfreien warmweißen Leuchtdioden (LED).
  • Feste Kurzkupplung zwischen Lok und Tender.
  • Hinten am Tender kinematikgeführte Kurzkupplung mit NEM-Schacht.
  • Befahrbarer Mindestradius 360 mm.
  • Kolbenstangenschutzrohre und Bremsschläuche liegen bei.
  • Länge über Puffer 30,7 cm.

Die Schnellzug-Dampflokomotive 39050 wird ausschließlich für die Mitglieder des Märklin-Insider-Clubs gefertigt.

{tab-## title="Highlights"}
  • Exklusive Ausführung,
  • Bestellbar seit 2006 nur für Insider-Mitglieder.
  • Lokomotive und Tender überwiegend aus Metall.
  • Mit mfx-Decoder und umfangreichen Geräuschfunktionen.
{/tabs-##}
          00000
BR 05 Märklin Digital Fx GLA 37050
Systems mfx     37051 37052
CSIN2   39050
DC-Mot         39052
mfx+         39053 39054
        39058
Trix 2L DC-AL         22189
DCC     22915
{-article id="1921"}[text]{/article}

m icon

Infos / Dokus in/aus der Produkt-Datenbank Märklin  39052

Hinweis:

Die Produkt-Datenbank von Märklin / Trix umfasst Artikel ab dem Produktionsjahr 2000.

Bei bestimmten Artikel - wie z.B. Sondermodelle, Händler-Kleinserien, etc. - verweigert man aber die Anzeige.


Erfolgt keine Anzeige, kann über die Techn. Dokumente eine neue Suche gestartet werden.

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

  • ihre Informationen
  • Bilder des Modells
  • Bilder des Decoders
  • etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

{-article id="2339"}[text]{/article}

Elektrik

PCBs

Info(*)

Typ=dampf-lok

Dec.Träger(*)

Ansicht

{rem}Neue Struktur nach Zusammenfassung von 2091 mit 455{/rem}** BR=br05** Art=39050

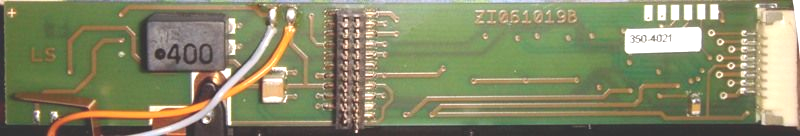

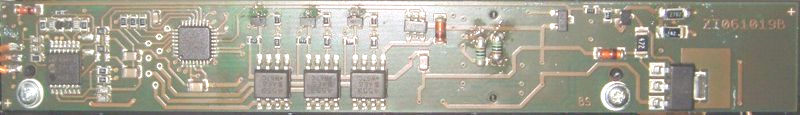

Märklin /Trix Decoderträger | BR05-mtc-SDS[CSin3]
21-mtc21-mtc21-mtc
xxxxxx ZI061019B mtc pcb ok 39050 BR05 xxxxxx ZI061019B mtc pcb uk 39050 BR05
Oberseite Unterseite
ET#: xxxxxx / ZI061019B
--- Dampf-Lok ---
Die Platine der Lokomotive enthält alle notwendigen Komponenten für die
  • Decoderaufnahme (mtc-Schnittstelle)
  • Rauchsatzkontakt
  • Bauteile für die Stirnbeleuchtung vorne
  • Motor-Anschluss mit Ansteuerung für Type:
    • Kompakt-Sinus (KS/CSin2) werkseitig
    • SoftDrive Sinus [SDS (durch Platinentausch auf CSin3 ümgerüstet) - später dann werkseitig]
  • AnschlussPADs für tenderseitige Verdrahtung:
    • Stirnlicht hinten
    • Lautsprecher
    • Schleifer im Tenderdrehgestell
{-snippet alias="maetrx-pcb-erweiterungen-mtc"}{-snippet alias="maetrx-pcb-erw" pcbtype="dt"}{-snippet alias="maetrx-pcb-erw"}
In einigen Fällen werden auf dem Decoderträger neben der mtc-Schnittstelle noch zusätzliche Beschaltungen vorgenommen, die für einige Funktionen des jeweiligen Modells benötigt werden. Dazu zählen z.B.:
  • Ausgänge/Verstärkerstufen für AUX3 bzw. AUX4
  • Rauchsatzansteuerung
  • Schleiferumschaltung Steuerung
  • Ansteuerung v. Telex-Kupplungen
  • Lichtsteuerung (führerstandsbezogen)
  • zusätzliche Lautsprecher
  • etc.

neinZusätzliche Erweiterungsmöglichkeiten liegen bei dieser Platine nicht vor.

{-article id="1581"}[text]{/article}

Anschlüsse/Verdrahtung

Decoder/-Träger

xxxxx yyyyyyyyyy 3905x con
xxxxx yyyyyyyyyy 3905x con

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

  • ihre Informationen
  • Bilder des Modells
  • Bilder des Decoders
  • etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

tab

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

  • ihre Informationen
  • Bilder des Modells
  • Bilder des Decoders
  • etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

  • ihre Informationen
  • Bilder des Modells
  • Bilder des Decoders
  • etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

tab

mtc topAuf der Platine ist eine 21-pol. Mikrostiftleiste nach mtc Norm [NEM660] verbaut.

Nähere Informationen dazu findet man bei den "Normen Europäischer Modellbahnen / MOROP"

 Detail Ausführung Bemerkung
Material:  Epoxyd-Glasharzgewebe
Grund-Format:  rechteckig  mit Bohrungen für Montagebolzen mit/ohne Gewinde
Besonderheiten:  mehrpolige LötPAD-Reihe  für die Verkabelung zum Tender
 frontseitige Stirnlicht-LEDs  für das Stirnlicht
 frontseitiger Federkontakt  für den Anschluss eines Rauchsatzes
 LotPads Feuerbüchsenbeleuchtung  zur interne Verdrahtung
Abmessungen:  Dicke:  1,0mm, Länge: x mm, Breite  x mm
Lötstopplack:  hellgrün
Bestückung: zweiseitig
Bestückungsaufdruck  nein
Leiterbahnführung:  zweiseitig  mit Durchkontaktierungen
Mult-Layer / Anzahl:  nein / 0
Aufkleber:  622 141973,   csin3 141973  wahrscheinlich Code für die Firmware
Aufdrucke:  GA081105A,  GA081105C  Variante 1 bzw, Variante 2
Ersatzteilnummer:  -/-

br05hauptplatinecv8 cut 250Der Decoderträger wird an zwei Haltelaschen (vorne+hinten) senkrecht stehend mittels zweier Schrauben fixiert.

Im vorderen Bereich befindet sich noch der Rauchsatzkontakt und die Anschlüsse für die Stirnbeleuchtung.

Mittig ist die Schnittstelle (hier mit gestecktem Decoder) zu sehen.

Hinten ist die Steckleiste für das Motor-Flexkabel untergebracht. Außerdem befinden sich dort die LötPADs für die Lok<->Tenderverbindung. Diese ist mit mehreren schwarzen, dünnen Litzenkabeln realisiert.

{-article id="1691"}[text]{/article}
$br=br05
Dl - Datenblatt
mtc_top

(mtc-Stiftleise) | SMT-micro-header/connector - 0.1"/1.27mm [Samtec, MP-Garry(dt), etc.]

Dl - Datenblatt

line filter2 50SMD-Line-Filter | SMD - Stromkompensierte Drossel z.B. [Würth]

Dl - Datenblatt

FFC FPC SMTFCP/FFC mtc-Flachverbinder für SMD-Montage  | [verschiedene Hersteller und Polzahlen z.B. Molex 52271]

Da die Platine mit einer 21-pol. mtc-Schnittstelle ausgerüstet ist, kann jeder beliebige Digital-Decoder (Standard-/Sound) eingesetzt werden, der diese Schnittstelle bedienen kann. Abhängig vom verwendeten Decoder, können dann auch verschiedene - mittlerweile bis zu 32 - Funktionen realisiert sein.

Diese sind verschiedener Kategorien zugeordnet:
  • logische Funktionen  - z.B. Rangiergang, Simulation der Massenträgheit [ABV], etc.,
  • physikalische Funktionen - z.B. Schaltausgänge für Licht, Rauchsatz, etc.
  • und Geräusche - bei Sound-Decodern.

Eine genaue Auflistung der Funktionen, sowie deren "Zuordung zu den Funktionstasten" (Funktion-Mapping) des werkseitig verbauten Decoders, findet man im Register: Decoder > Funktionen, in der Betriebsanleitung zu ihrer Lokomotive, oder auch in der Produktdatenbank des Herstellers.

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

  • ihre Informationen
  • Bilder des Modells
  • Bilder des Decoders
  • etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

{-article id="776"}[text]{/article}
Quit Article: 2223 ... BR= / Art= br05 / 39050
{-article id="1402"}[text]{/article}{-article id="403"}[text]{/article}

Ansicht

$typ-Var=dampf-lok
$br-Var=br05

Märklin/Trix Tenderplatine | BR05
21-mtc
maetrx pcb ten GA060906A br05 39052 o 300 maetrx pcb ten GA060906A br05 39052 u 300
Oberseite Unterseite
GA060906A


Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

  • ihre Informationen
  • Bilder des Modells
  • Bilder des Decoders
  • etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

  • ihre Informationen
  • Bilder des Modells
  • Bilder des Decoders
  • etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

Content-Tab-Pläne

Anschlüsse/Verdrahrung

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

  • ihre Informationen
  • Bilder des Modells
  • Bilder des Decoders
  • etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

Content-Sub-Tab-Anschlüsse/Verdrahrung
Content-Sub-Tab-Schaltplan
Content-Sub-Tab-Lageplan
Content-Sub-Tab-Bestückungsplan

neinDiese Lokomotive ist mit keiner Tender-Schnittstelle ausgerüstet.

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

  • ihre Informationen
  • Bilder des Modells
  • Bilder des Decoders
  • etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

maetrx-pcb-ten-br05-39052-mont-300%Alt%

Die Platine im Tender wird auf einem darunter liegenden Gewicht, dass auf dem Tenderboden fixiert ist, mittels zweier Schrauben ET#: E786750 auf den angegossenen Abstandsbolzen verschraubt. Dadurch wird es möglich, unterhalb der Platine noch einen großen Lautsprecher (D=28mm) unterzubringen.


Das Tendergewicht hat in den Märklin-/Trix-Ersatzteilzeichnungen leider keine angegebene ET#.

neinDie Platine enthält werkseitig keine besonderen Bauteile. Sie dient lediglich als Verbindungsplatine.

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

  • ihre Informationen
  • Bilder des Modells
  • Bilder des Decoders
  • etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

  • ihre Informationen
  • Bilder des Modells
  • Bilder des Decoders
  • etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

{-article id="1116"}[text]{/article}

Platine

Ansicht

Märklin Var. 2 -Sound-Decoder Basis: ESU
MM_II_128mfx
DSC03679 small DSC03668 small
Oberseite Unterseite
 Doku
  • Platinenlayout ... identisch mit ESU LokSound V3.5

    Bauzeit: 2006 ... 2009 mti 16 MBi Speicherkapazität (bis zu 130 Sekunden)

Dieser Decoder wurde in der Zeit von 2005 - 06/2010 bei Märklin als mfx-OEM-Variante des LokSound35 von ESU verbaut.  Die Decoder in Modellen, die ab 07/2010 zum Einsatz kamen, stammen aus der damals neuen mfx-Decodergeneration von Märklin. Der direkte Vergleichstyp ist der mSD-Spezial [60940].

Märklin-Decoder Typen (mSD bzw. mSD3) sind mit verschiedenen Schnittstellen ausgerüstet. Nachstehend eine Übersicht.

buchse1 mtc

Die Platine ist mit einer 2x11-pol. (22) Lochreihe ausgestattet, auf der oben eine passende Steckbuchse aufgelötet ist.

mtc-dec-con

buchse mtcDurch die darunter liegenden Lochreihen besteht die Möglichkeit, die Platine auf einer passenden Steckleiste "durchzustecken".

Diese Montageform ist bei Märklin/Trix die Standard-Variante.

Meine Dokumentation der Schnittstelle gibt es hier:

{-phocadownload view=file|id=1|text=mtc-Schnittstelle|target=s}

Die Schnittstelle wird mitterweile auch von anderen Herstellern wie  ESU/Brawa/Hobbytrade/Zimo und Liliput angeboten.



Hier ist jedoch Obacht geboten, da diese die Decodermontage teilweise um 180° gedreht - also mit der Buchsenleiste nach unten - machen. Das hat den Vorteil, dann oft noch weitere Bauteile unterhalb des Decoders platziert werden können.

lochreihe mtc

Die Lötpads unterhalb der Lochreihen sind für den Kabelanschluss bei freier Verdrahtung einer 8-pol. Schnittstelle.

Abhängig von der Art des Decoders kann die Belegung der Lötflächen variieren. Bitte schauen sie immer auch in ihre Decoder-Betriebsanleitung.

Weitergehende Infos dazu finden sie unter dem Reiter "Anschlüsse>mLD-/mSD-Kabel-Anschlüsse.

  • mLD3-/mSD3 Decoder:

    Eine Kabel-Anschluss-PAD-Reihe ist bei diesem Decoder nicht mehr explizit vorhanden.. Hier werden die notwendigen Verbindungen mittels in die mtc-Buchse eingelöteter Kaberlitze hergestellt.

SUSILOGOBei diesem Decoder kann die SUSI-Schnittstelle nur über die in der 21-poligen mtc-Schnittstelle integrierten Anschlüsse verwendet werden.


Zusätzlich / Ersatzweise ist ein direkter Anschluss eines ext. SUSI-Moduls  auch direkt über die vorhandenen LötPADs  auf dem Decoder möglich.

?>{/source}
 Merkmal: Ausführung Bemerkung
Material:  Epoxyd-Glasharzgewebe
Grund-Format:  rechteckig
Abmessungen:  Dicke: 1,0mm, Länge: 30mm, Breite:  15,5mm
Lötstopplack:  blau
Bestückung:  beidseitig Flach-Quarz  auf dem Decoder
Leiterbahnführung:  beidseitig mit Durchkontaktierungen
Mult-Layer / Anzahl:  ja / mind. 1
Aufkleber:  - / -
Aufdrucke:  - / -
Ersatzteilnummer:  - / -
{-article id="639"}[text]{/article}

Decoder mit Kabelanschluss (Sound-)Decoder mit 21-pol. mtc-Schnittstelle
Lokpilot 3.x Loksound 3.x
Decoder mit Kabel-Schnittstelle esu loksound3x kabel small Decoder mit mtc-Schnittstelle (21-pol.)
Unterseite   Oberseite

© by ESU

Lokpilot 3.x: Das obere freie Anschluß-PAD auf der Decoder-Unterseite entspricht der Elektronik-Masse. Es ist standardmäßig nicht beschaltet.

ext. Decoder-Ausgänge - vollbeschaltet
  Motor physikalische Funktionsausgänge
Ausgang AUX0 AUX1 AUX2 AUX3 AUX4
Pfeil blau schattiert nach links 006554 rückwärts | vorwärtsPfeil blau schattiert nach rechts 006556 Pfeil blau schattiert nach rechts 006556   Pfeil blau schattiert nach links 006554 Pfeil blau schattiert nach rechts 006556 Pfeil blau schattiert nach links 006554 Pfeil blau schattiert nach rechts 006556 Pfeil blau schattiert nach links 006554 Pfeil blau schattiert nach rechts 006556 Pfeil blau schattiert nach links 006554 Pfeil blau schattiert nach rechts 006556 Pfeil blau schattiert nach links 006554
Typ bidirectional OC OC TTL  TTL
Schaltverhalten im aktiven Zustand:
  • OC  = open collector .... schaltet gegen Elektronik-Masse (GND)
  • TTL = unverstärkt      .... schaltet nach +5V, wenn aktiviert
{-article id="2644"}[text]{/article}

Der Decoder ist kein originärer Märklin-Decoder. Es handelt sich um die OEM-Variante des LokSound 3.5 mfx von ESU.

Dieser Decoder war in der Ausführung damals (2005-2008) übrigens so bei ESU selbst nicht erhältlich.

{-article id="328"}[text]{/article"}

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

  • ihre Informationen
  • Bilder des Modells
  • Bilder des Decoders
  • etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

allg. Infos

Ab 2002 begann man bei Märklin darüber nachzudenken, zukünftig - wie bereits früher auch schon - wieder eigene Decoder zu entwickeln und zu fertigen

Da dieses Projekt bis zum Ende eine gewisse Zeit benötigen würde, vereinbarte man für die laufende Produktion mit ESU - dem ursprünglichen Entwickler des mfx-Systems - die Lieferung von sogn. OEM-Decoder-Varianten. So gab es also für einen Zeitraum von mehreren Jahren, Märklin-Lokomotiven mit ESU-Decodern.

(OEM= "Original Equipment Manufakter"   -> Bedeutung: Originalausrüstungshersteller oder Erstausrüster).

Diese Decoder wurden dann in der Zeit von 2002 - 06/2010 bei Märklin als OEM-Variante des LokPilot2, LokPilot3  bzw. Loksound3 / Loksound35 von ESU verbaut.

Dieser Decoder wurde in der Zeit von 2005 - 06/2010 bei Märklin als mfx-OEM-Variante des LokSound35 von ESU verbaut.  Die Decoder in Modellen, die ab 07/2010 zum Einsatz kamen, stammen aus der damals neuen mfx-Decodergeneration von Märklin. Der direkte Vergleichstyp ist der mSD-Spezial [60940].

erreichbar mit mfx-Steuergeräten [MSx/CSx//ECOS] oder Fx-Zentralen 6021 [6020...nur F0]

F0 Spitzenlicht Ein/Aus  Spitzenlicht   Ein / Aus
F1 rsk-sym  Rauchsatzkontakt Ax1 Ein / Aus
F2 Geräuscheffekt  Lokpfiff    Ein / Aus

Modell: 39050  MM-/DCC-Adr. 05/--
F3 Geräuscheffekt  Fahrgeräusch Ein / Aus
F4 Anzugs-/Bremsverzögerung  Direktsteuerung / [ABV]    Ein / Aus

nur erreichbar mit mfx Steuergeräten [MS1/MS2/CS1/CS2/CS3//ECOS] mit 6021 über eine 2. MM-Adresse

F5 Geräuscheffekt  Luftpumpe   Ein / Aus
F6 rsk-sym  Flackern der Feuerbüchse Ax2 Ein / Aus

F7 S1 mute  Bremsenquietschen aus Ein / Aus
F8 Geräuscheffekt  Dampf ablassen   Ein / Aus

nur erreichbar mit mfx Steuergeräten [MS1/MS2/CS1/CS2/CS3//ECOS] oder bei mxD-Decodern 3.+ 4. MM-Adresse

F9 Geräuscheffekt  Dampf ablassen   Ein / Aus
F10 Geräuscheffekt  Kohle schaufeln   Ein / Aus
F11 Geräuscheffekt  Schüttelrost   Ein / Aus
F12

F13     Ein / Aus
F14     Ein / Aus
F15       Ein / Aus
 .


Function-Mapping - Verwendung der AUX-Ausgänge

  Verwendung der AUX-Ausgänge
AUX 1 F1   AUX 3
AUX 2 F6 AUX 4 CSin2-3

Fahrzustandsbezogene Einstellungen
Stand v Aux4   Fahrt v Aux4
r Aux4 r Aux4

Anmerkungen:

Für den Betrieb ist es notwendig, den AUX4-Ausgang des Decoders für beide Fahrtrichtungen auf "Dauer-Aktiv" einzustellen.

Dieser Decoder wurde in der Zeit von 2005 - 06/2010 bei Märklin als mfx-OEM-Variante des LokSound35 von ESU verbaut.  Die Decoder in Modellen, die ab 07/2010 zum Einsatz kamen, stammen aus der damals neuen mfx-Decodergeneration von Märklin. Der direkte Vergleichstyp ist der mSD-Spezial [60940].

Decoder dieser Bauart besitzen verschiedene Protokolle. In der werkseitigen Ausführung sind das:

  • mfx-Protokoll
  • MM-II Protokoll - als Kompatibilitäts-Protokoll zum früheren Digital-System
Vorrangig wird immer das mfx-Protokoll bedient, wenn ein mfx-Gleissignal erkannt wird. Wird nur ein MM-II Protoikoll erkannt, ist das mfx-Protokoll abgeschaltet.
  • mfx Protokoll mit
    • bis zu 128 Fahrstufen
    • automatischer Adresszuordnung
    • automatischer Anmeldung an die Steuerzentrale
    • bis zu 15 schaltbare Sonderfunktionen (logisch, physikalisch)
    • richtungsabhängig programmiere Ausgänge & Funktionen
    • 6 externe Ausgänge, davon
      • 2 für die Stirnlicht-Funktion (AUX0-v/AUX0-r) - verstärkt
      • 4 für ext. Schaltfunktionen (AUX1, AUX2, AUX3, AUX4) davon bei
        • ESU/Märklin Decodern der 1./2. Generation AUX1+AUX2 verstärkt, AUX3+Aux4 unverstärkt [TTL-Pegel (+5V)]
        • Märklin Decodern der 3.Generation AUX1,...4 verstärkt
  • MM-II
    • (Kompatibilitätsprotokoll zu früheren Digitalsystem mit Steuergeräten älterer Bauart [6020, 6021].
    • Protokoll mit 255 Adressen

Hersteller: Maerklin


Artikel: 39050
MM2-/DCC-Adresse: 05/--
CSx-Lok-Name: 05 003 F-ZUG DB

Die Lokomotive ist werkseitig mit einem mfx-Decoder versehen und lt. Märklin optimal eingestellt.

Für etwaige Änderungen an der Konfiguration beachten sie bitte genau die Anweisungen in der Betriebsanleitung, sowie die Hersteller-Hinweise auf der Web-Seite.

Wenn sie eine nicht mehr reproduzierbare Programmierung haben, dann können sie den Decoder wieder in seine Grundkonfiguration (Werkseinstellung) zurück versetzen.

Eine mfx-Lok meldet sich danach wieder unter dem Namen, der auch im Handbuch steht, bei der Zentrale an. Die Motor-Parameter und die Funktionstastenbelegung entsprechen wieder der Werkseinstellung.

Wie dieser RESET durchgeführt wird, erfahren sie aus
  • der Decoder-Dokumentation oder ggf. aus
  • der Betriebsanleitung oder
  • der Beschreibung ihres digitalen Steuergerätes.

Wer sich mit der CV-Programmierung auskennt, kann auch in die CV#8 den Wert 8 schreiben, dann sollte wieder alles normal sein.

Wer die Programmierung mit einer 6021 doch selbst durchführen möchte, der findet hier auf dem Märklin-Server eine Anleitung pdf bl dazu.

Bei einrm RESET des Decoders, gehen alle vorher gemachten Änderungen an der Konfiguration verloren. Sollten sie also Einstellungn auf ihre Bedürfnisse abgeändert haben, so müssen diese später durch individuelle Neuiprogrammierung wieder hergestellt werden

CV-Informationen

Daten Ausführung Bemerkung
  entfällt von der
Märklin-Homepage:
Ausgänge:

Der Decoder besitzt neben den Lichtausgängen [LV/LH] noch 4 weitere physikalische Ausgänge. Diese werden mit [ Aux1 ... Aux4] bezeichnet.

Bei AUX1 und Aux2 handelt sich um sogn. verstärkte Ausgänge, die im aktivierten Zustand zur Elektronikmasse durchschalten. Das entspricht dem "active-low" Verhalten.

Die Ausgänge Aux3 und Aux4 sind sogn. logische Ausgänge. Diese liefern im aktivierten Zustand eine pos. Spannung von +5V [TTL-Pegel]. Das entspricht dem "active-high" Verhalten.



Die Decoder sind mit einem Sound-Prozessor nebst Soundspeicher ausgestattet. In einem Soundablaufplan kann eine für die jeweilige Lok hinterlegte Geräuschkomposition abgelegt werden, die beim Aktivieren des Betriebsgeräusches abgespielt wird.

Dieses Geräusch wird durch den aktuellen Fahrzustand der Lokomotive synchronisiert und ermöglichst somit ein wirklich realistisches Geräuscherlebnis.

{reg H}
  • 1 Kurze Adresse
  • 2 Min. Geschwindigkeit
  • 3 Anfahrverzögerung
  • 4 Bremsverzögerung
  • 5 Max. Geschwindigkeit
  • 7 Versionsnummer
  • 8 Herstellerkennung
  • 13 F1-F8 alt. Gleissig. [bit:F1 :F2 :F3 :F4 :F5 :F6 :F7 :F8 ]
  • 14 FL,F9-F15 alt. Gleissig. [bit:FL :F9 :F10 :F11 :F12 :F13 :F14 :F15 ]
  • 17 Lange Adresse HB
  • 18 Lange Adresse LB
  • 19 Traktionsadresse
  • 21 F1-F8 bei Traktion [bit:F1 :F2 :F3 :F4 :F5 :F6 :F7 :F8 ]
  • 22 FL,F9-F15 bei Traktion [bit:FL :F9 :F10 :F11 :F12 :F13 :F14 :F15 ]
  • 27 Bremsmodus [bit:::::DC neg.Rich.::DC pos.Rich.::]
  • 29 Konfiguration [bit:Richtung:Fahrstufen:Analog:::Adressen::]
  • 50 Altern. Gleissignal [bit:AC:DC:MM:MFX::::]
  • 52 Motortyp
  • 53 Regelreferenz
  • 54 Regelparameter K
  • 55 Regelparameter I
  • 56 Regeleinfluss
  • 57 Soundabstand, FS 1
  • 58 Soundabstand, FS >1
  • 59 Richtungssound
  • 60 Multibahnhofsansage [bit:Bahnhöfe:Bahnhöfe:Bahnhöfe:Endansage:Richtung:Ansagefolge::]
  • 63 Lautstärke gesamt
  • 64 Bremsschwelle
  • 66 Vorwärts Trimm
  • 95 Rückwärts Trimm
  • 105 Benutzerkennung
  • 106 Benutzerkennung
  • 136 Faktor ABV
  • 137 Faktor Rangiergang
  • 173 Zustandsspeicher 1 [bit:Funktionen:Fahrstufe:Anfahren:::::]
  • 174 Zustandsspeicher 2 [bit:Richtung:::::::]
  • 67 Geschw.slideelle FS1
  • 68 Geschw.slideelle FS2
  • 69 Geschw.slideelle FS3
  • 70 Geschw.slideelle FS4
  • 71 Geschw.slideelle FS5
  • 72 Geschw.slideelle FS6
  • 73 Geschw.slideelle FS7
  • 74 Geschw.slideelle FS8
  • 75 Geschw.slideelle FS9
  • 76 Geschw.slideelle FS10
  • 77 Geschw.slideelle FS11
  • 78 Geschw.slideelle FS12
  • 79 Geschw.slideelle FS13
  • 80 Geschw.slideelle FS14
  • 81 Geschw.slideelle FS15
  • 82 Geschw.slideelle FS16
  • 83 Geschw.slideelle FS17
  • 84 Geschw.slideelle FS18
  • 85 Geschw.slideelle FS19
  • 86 Geschw.slideelle FS20
  • 87 Geschw.slideelle FS21
  • 88 Geschw.slideelle FS22
  • 89 Geschw.slideelle FS23
  • 90 Geschw.slideelle FS24
  • 91 Geschw.slideelle FS25
  • 92 Geschw.slideelle FS26
  • 93 Geschw.slideelle FS27
  • 94 Geschw.slideelle FS28
  • 112 Ausgang LV Modus
  • 113 Ausgang LV Dimmer
  • 114 Ausgang LV Periode
  • 115 Ausgang LR Modus
  • 116 Ausgang LR Dimmer
  • 117 Ausgang LR Periode
  • 118 Ausgang Aux1 Modus
  • 119 Ausgang Aux1 Dimmer
  • 120 Ausgang Aux1 Periode
  • 121 Ausgang Aux2 Modus
  • 122 Ausgang Aux2 Dimmer
  • 123 Ausgang Aux2 Periode
  • 124 Ausgang Aux3 Modus
  • 125 Ausgang Aux3 Dimmer
  • 126 Ausgang Aux3 Periode
  • 127 Ausgang Aux4 Modus
  • 128 Ausgang Aux4 Dimmer
  • 129 Ausgang Aux4 Periode
  • 130 Ausgang Aux5 Modus
  • 131 Ausgang Aux5 Dimmer
  • 132 Ausgang Aux5 Periode
  • 133 Ausgang Aux6 Modus
  • 134 Ausgang Aux6 Dimmer
  • 135 Ausgang Aux6 Periode
  • 138 Lautstärke Bremssound
  • 139 Lautstärke Fahrsound
  • 140 Lautstärke Sound 1
  • 141 Lautstärke Sound 2
  • 142 Lautstärke Sound 3
  • 143 Lautstärke Sound 4
  • 144 Lautstärke Sound 5
  • 145 Lautstärke Sound 6
  • 146 Lautstärke Sound 7
  • 147 Lautstärke Sound 8
  • 148 Lautstärke Sound 9
  • 149 Lautstärke Sound 10
  • 150 Lautstärke Sound 11
  • 151 Lautstärke Sound 12
  • 152 Lautstärke Sound 13
  • 153 Lautstärke Sound 14
  • 154 Lautstärke Sound 15
  • 155 Lautstärke Sound 16
  • 176 Analog DC Anfahrspg.
  • 177 Analog DC Höchstspg.
  • 178 Analog AC Anfahrspg.
  • 179 Analog AC Höchstspg.
  • 257 Mapping FL (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
  • 258 Mapping FL (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
  • 259 Mapping FL (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
  • 260 Mapping FL (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
  • 261 für spätere Verwendung
  • 262 Mapping F1 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
  • 263 Mapping F1 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
  • 264 Mapping F1 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
  • 265 Mapping F1 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
  • 266 für spätere Verwendung
  • 267 Mapping F2 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
  • 268 Mapping F2 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
  • 269 Mapping F2 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
  • 270 Mapping F2 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
  • 271 für spätere Verwendung
  • 272 Mapping F3 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
  • 273 Mapping F3 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
  • 274 Mapping F3 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
  • 275 Mapping F3 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
  • 276 für spätere Verwendung
  • 277 Mapping F4 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
  • 278 Mapping F4 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
  • 279 Mapping F4 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
  • 280 Mapping F4 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
  • 281 für spätere Verwendung
  • 282 Mapping F5 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
  • 283 Mapping F5 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
  • 284 Mapping F5 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
  • 285 Mapping F5 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
  • 286 für spätere Verwendung
  • 287 Mapping F6 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
  • 288 Mapping F6 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
  • 289 Mapping F6 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
  • 290 Mapping F6 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
  • 291 für spätere Verwendung
  • 292 Mapping F7 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
  • 293 Mapping F7 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
  • 294 Mapping F7 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
  • 295 Mapping F7 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
  • 296 für spätere Verwendung
  • 297 Mapping F8 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
  • 298 Mapping F8 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
  • 299 Mapping F8 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
  • 300 Mapping F8 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
  • 301 für spätere Verwendung
  • 302 Mapping F9 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
  • 303 Mapping F9 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
  • 304 Mapping F9 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
  • 305 Mapping F9 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
  • 306 für spätere Verwendung
  • 307 Mapping F10 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
  • 308 Mapping F10 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
  • 309 Mapping F10 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
  • 310 Mapping F10 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
  • 311 für spätere Verwendung
  • 312 Mapping F11 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
  • 313 Mapping F11 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
  • 314 Mapping F11 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
  • 315 Mapping F11 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
  • 316 für spätere Verwendung
  • 317 Mapping F12 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
  • 318 Mapping F12 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
  • 319 Mapping F12 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
  • 320 Mapping F12 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
  • 321 für spätere Verwendung
  • 322 Mapping F13 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
  • 323 Mapping F13 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
  • 324 Mapping F13 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
  • 325 Mapping F13 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
  • 326 für spätere Verwendung
  • 327 Mapping F14 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
  • 328 Mapping F14 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
  • 329 Mapping F14 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
  • 330 Mapping F14 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
  • 331 für spätere Verwendung
  • 332 Mapping F15 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
  • 333 Mapping F15 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
  • 334 Mapping F15 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
  • 335 Mapping F15 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
  • 336 für spätere Verwendung
  • 337 Mapping Stand (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
  • 338 Mapping Stand (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
  • 339 Mapping Stand (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
  • 340 Mapping Stand (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
  • 341 für spätere Verwendung
  • 342 Mapping Fahrt (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
  • 343 Mapping Fahrt (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
  • 344 Mapping Fahrt (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
  • 345 Mapping Fahrt (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
  • 346 für spätere Verwendung
  • 347 Mapping Sens1 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
  • 348 Mapping Sens1 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
  • 349 Mapping Sens1 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
  • 350 Mapping Sens1 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
  • 351 für spätere Verwendung
  • 352 Mapping Sens2 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
  • 353 Mapping Sens2 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
  • 354 Mapping Sens2 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
  • 355 Mapping Sens2 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
  • 3565 für spätere Verwendung
  • 357 Mapping FL (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
  • 358 Mapping FL (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
  • 359 Mapping FL (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
  • 360 Mapping FL (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
  • 361 für spätere Verwendung
  • 362 Mapping F1 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
  • 363 Mapping F1 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
  • 364 Mapping F1 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
  • 365 Mapping F1 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
  • 366 für spätere Verwendung
  • 367 Mapping F2 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
  • 368 Mapping F2 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
  • 369 Mapping F2 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
  • 370 Mapping F2 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
  • 371 für spätere Verwendung
  • 372 Mapping F3 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
  • 373 Mapping F3 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
  • 374 Mapping F3 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
  • 375 Mapping F3 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
  • 376 für spätere Verwendung
  • 377 Mapping F4 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
  • 378 Mapping F4 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
  • 379 Mapping F4 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
  • 380 Mapping F4 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
  • 381 für spätere Verwendung
  • 382 Mapping F5 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
  • 383 Mapping F5 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
  • 384 Mapping F5 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
  • 385 Mapping F5 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
  • 386 für spätere Verwendung
  • 387 Mapping F6 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
  • 388 Mapping F6 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
  • 389 Mapping F6 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
  • 390 Mapping F6 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
  • 391 für spätere Verwendung
  • 392 Mapping F7 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
  • 393 Mapping F7 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
  • 394 Mapping F7 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
  • 395 Mapping F7 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
  • 396 für spätere Verwendung
  • 397 Mapping F8 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
  • 398 Mapping F8 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
  • 399 Mapping F8 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
  • 400 Mapping F8 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
  • 401 für spätere Verwendung
  • 402 Mapping F9 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
  • 403 Mapping F9 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
  • 404 Mapping F9 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
  • 405 Mapping F9 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
  • 406 für spätere Verwendung
  • 407 Mapping F10 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
  • 408 Mapping F10 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
  • 409 Mapping F10 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
  • 410 Mapping F10 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
  • 411 für spätere Verwendung
  • 412 Mapping F11 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
  • 413 Mapping F11 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
  • 414 Mapping F11 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
  • 415 Mapping F11 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
  • 416 für spätere Verwendung
  • 417 Mapping F12 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
  • 418 Mapping F12 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
  • 419 Mapping F12 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
  • 420 Mapping F12 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
  • 421 für spätere Verwendung
  • 422 Mapping F13 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
  • 423 Mapping F13 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
  • 424 Mapping F13 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
  • 425 Mapping F13 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
  • 426 für spätere Verwendung
  • 427 Mapping F14 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
  • 428 Mapping F14 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
  • 429 Mapping F14 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
  • 430 Mapping F14 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
  • 431 für spätere Verwendung
  • 432 Mapping F15 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
  • 433 Mapping F15 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
  • 434 Mapping F15 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
  • 435 Mapping F15 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
  • 436 für spätere Verwendung
  • 437 Mapping Stand (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
  • 438 Mapping Stand (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
  • 439 Mapping Stand (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
  • 440 Mapping Stand (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
  • 441 für spätere Verwendung
  • 442 Mapping Fahrt (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
  • 443 Mapping Fahrt (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
  • 444 Mapping Fahrt (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
  • 445 Mapping Fahrt (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
  • 4416 für spätere Verwendung
  • 447 Mapping Sens1 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
  • 448 Mapping Sens1 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
  • 449 Mapping Sens1 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
  • 450 Mapping Sens1 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
  • 451 für spätere Verwendung
  • 452 Mapping Sens2 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
  • 453 Mapping Sens2 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
  • 454 Mapping Sens2 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
  • 455 Mapping Sens2 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
  • 456 für spätere Verwendung
{/reg}

Siehe auch folgende Märklin-Doku.

Der Decoder wird auf die mtc-Stiftleiste gesteckt, die sich auf  dem Decoderträges befindet.

mtc-dec-con

Dabei wird die decoderseitige Buchsenleiste von unten durchgesteckt.

Eine Steckung in umgekehrter Richtung geht zwar nur unter Gewalt, aber es ist möglich, den Decoder nur leicht aufzustecken. Dabei kann es aber im Betrieb zur Zerstörung des Decoders kommen.

Kein Decoder für Pufferspeicher !

{-article id="1378"}[text]{/article}

Ansicht(*)

Lautsprecher-Daten Wert Bild
Ersatzteil#
  • E180731 / E187669 Lautsprecher
  • E209693 Haltebügel (28mm LS) zur Montage (2 Stk.)
E180731_8-28 b LS 8Ohm 28mm
E180731_8-28 a LS 8Ohm 28mm
E209693_LS-Haltebuegel-28
Abmessungen/Durchmesser   28 [mm]
Scheinwiderstand   8 [Ohm]
Leistung   0,5 [Watt]
Zubehör   Zur Fixierung wird der Klemm-/Haltebügel E209693 benötigt..
Anmerkung   - Anmerkung -
Ersatz
Hinweis(e)   Passend z.B. für Artikelnummer:
E180731: 37022, 37050, 37052, 37120, 37121, 37122, 37270, 37271, 37272, 37274, 37450, 37452, 37490, 37491, 37492, 37746, 37803, 37832, 37843, 37848, 37849, 37883, 37886, 37889, 37953, 37954, 39010, 39011, 39013, 39015, 39020, 39021, 39050, 39103, 39104, 39230, 39393, 39970
E187669 37990: (ohne Gewähr)
xxxxxx Tendergewichtxxxxxx Tendergewicht mtc 37453

Der Lautsprecher ist im Tender verbaut und bedingt durch seine Montage nichtweiter gekapselt.

Das Tendergehäuse dient als Resonanzkörper und ermöglicht zusammen mit dem Lautsprecher einen kräftigen Sound.

Er ist in einer Aufnahme innerhalb des Tendergewichtes untergebracht. Er wird dabei kopfüber eingesetzt und mit einem Montagebügel fixiert. Etwas Schaumklebeband vermeidet unliebsame Resonanzen und unterstützt die Fixierung.


Am unteren Bildrand erkennen wir bei einigen Lautsprechern einen zusätzlichen Widerstand (27, 47Ohm ?). Dieser dient dazu, das die Verstärker-Endstufe in Decoder nicht überlastet wird.

Der Lautsprecher ist mittels Litzen (meistens weiß oder rot/schwarz) mit dem Soundmodul / Decoderträger verbunden.

Bei Märklin / Trix wurden im Laufe der Jahre unterschiedliche Lautsprechertypen verbaut. Dabei sind demen den mechanischen Kennwerten - Bauart, Abmessungen, etc. - ganz besonders die el. Kenndaten wie - Scheinwiderstand, Leistung, etc. - interessant.

Die nachfolgende Übersicht soll eine Einordnung geben.

 Decoder-Typ Sound-Modul  Scheinwiderstand  Leistung  Bild  Bemerkungen
 Fx-Decoder  extern  8/32 Ohm      Verschiedene Größen**.
Decoder mit externem Soundmodul DVM09  extern  32 Ohm      Verschiedene Größen*'. Pic-Decoder und mfx-Decoder möglich.
 mfx-Decoder 1. Gen Basis ESU  integriert  100* Ohm      Verschiedene Größen*'. wurden nur  bis 2004 verwendet, ggf. mit Zusatzwiderstand (siehe unten).
 msD-Decoder 2. Gen. Basis Märklin  integriert  8 Ohm      Verschiedene Größen**.
 msD3-Decoder  integriert   Verschiedene Ausführungen  mit Resonanzgehäuse sowie mit/ohne Mini-Stecker.
br05tenderLSjm4 det

 *  Anfangs kam es bei diesen Lautsprechern zu einer Überlastung bei zu hoch eingestellter Lautstärke in den verwendeten Decodern, wenn gleichzeitig eine zu geringe Bedämpfung des meist offen eingebauten Lautsprechers vorlag.

Märklin hat dann empfohlen, in eine Lautsprecherleitung einen Widerstand von 27 ... 47 Ohm einzubauen.

Bis auf ganz wenige Ausnahmen wurden alle frei- d.h. nicht gekapselt - eingebaut. Als Resonanzraum diente dann das umgebende Gehäuse.

** Es gibt Größen in:

16, 20, 23, 28mm

Zur Wiedergabe der Lokomotivgeräusche ist die Lokomotive - Bauzeit bedingt - mit einem mfx-Decoder der 1. Generation (made by ESU) ausgerüstet. Dort wird das Sound-Endstufen IC-TDA 8541 verwendet. Dieses erzeugt - lt. Datenblatt - bis zu max.1W an einer Impedanz von 8 Ohm[?] bei 5 Volt[V].

esu LS35 soundendstufe TDA8541Die Ausgangs-Anschlüsse sind

  • auf die mtc-Schnittstelle und
  •  parallel auch für Decoder mit Kabelanschluss auf zwei PADs der Anlötleiste

herausgeführt.

Die Endstufe wird allerdings weit unter ihren Möglichkeiten betrieben. So empfieht ESU einen Lautsprecher mit einer Impedanz von 100 Ohm. Das ist wohl so, um den Strom und damit auch die Wärmeentwicklung  am Chip zu minimieren, da man ja keine Kühlkörper verbauen kann und erfahrungsgemäß oft auch noch zusätzlich beengte Platzverhältnisse in den Lokomotiven anzutreffen sind.

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

  • ihre Informationen
  • Bilder des Modells
  • Bilder des Decoders
  • etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

tab

Das Modell bietet Tuningmöglichkeiten mit einfachen bis hin zu schwierigen Anforderungen, die je nach pers. Geschmack und Fähigkeiten durchführbar sind.

Hier sind einige Vorschläge aufgeführt. Details finden sie unter den weiteren Reitern bzw. in den Umbau-Dokumentationen.

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

  • ihre Informationen
  • Bilder des Modells
  • Bilder des Decoders
  • etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

BR=br05

Br-Variable (br05) nicht belegt/auswertbar || mit akt. Wert nicht verarbeitbar/ggf. (noch) ungültig !


Stirnlicht/er

Platine/n

no ($snipLok & $snipTen)

Lokomotive

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

  • ihre Informationen
  • Bilder des Modells
  • Bilder des Decoders
  • etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

  • ihre Informationen
  • Bilder des Modells
  • Bilder des Decoders
  • etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

Bei der Lokomotive ist die digitale "Standard-Lichtwechsel-Schaltung" implementiert. Dabei kann über die Decoder-Funktion[F0] das

  • das Stirnlicht ein/aus geschaltet werden.
  • Zusätzlich wechselt das Stirnlicht mit der Wahl der Fahrtrichtung.

Feuerbüchse(*)

Ansicht

maetrx pcb LO101111B bel fb br39 300Die Lokomotive ist mit einer zusätzlichen Beleuchtung ausgerüstet die die flackernde Glut in der offenen Feuerbüchse nachbildet. Dieses Licht kann über eine Decoder-Funktion geschaltet werden.

Technisch wird das über eine kleine Platine gelöst, auf der eine LED und der zugehörige Vorwiderstand  untergebracht ist.

Um Streulicht zu minimieren, ist die LED durch eine kleine Kunststoffhülle ummantelt. Verbaut ist eine gelblich leuchtende LED, die dem Feuerlicht wohl recht nahe kommt.

Diese Funktion ist bisher nur für kohlegefeuerte Schlepptender-Dampfloks vorgesehen.

feuerbuechse 250xNaNDas Flackern des Lichts wird bei moderen, programmierebaren Decodern mittels entsprechender CV-Konfigation des Decoderausgangs (AUXx) erzeugt. Es ist teils sehr vielfälltig einstellbar. Näheres dazu findet man in der Decoder-Dokumenrtation.

Die Platine dient dazu, ein flackerndes Licht zu erzeugen, dass im Führerstand  den Schein der Feuerglut in der geöfneten Brennkammer wiedergeben soll.


In neueren Loks wird diese Funktion oft mit dem Geräusch: "Kohle schaufeln" einer Dampflok kombiniert.

Die Platine besitzt 3 Anschluss-PADs für:

  • [xx]*  Funktionssteuerleitung zum Aux-Ausgang des Decoders
  • [sw]* Gleismasse
  • [or]   Spannungsversorgung
    Die Leitungen können verschiedene Farben haben. Gefunden habe ich:
    * [gr] grau * [sw] schwarz
    [br/gn] braun/grün  ... Ausgang Aux2 [br] brau ... Gleismasse
maetrx pcbE197439 bel fb br05 mont 250xNaN

Die Montage erfolgt mittels eine kleinen Schraubeim hinteren Fahrgestell unterhalb der Feuerbüchse.

Die Schraubverbindung stellt gleichzeitig die Verbindung zur Gleismasse her.

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

  • ihre Informationen
  • Bilder des Modells
  • Bilder des Decoders
  • etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

  • ihre Informationen
  • Bilder des Modells
  • Bilder des Decoders
  • etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

  • ihre Informationen
  • Bilder des Modells
  • Bilder des Decoders
  • etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

{reg A}

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

  • ihre Informationen
  • Bilder des Modells
  • Bilder des Decoders
  • etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

{pub}{-article301"}[text]{-/article}{-/pub}{/reg}Diese Informationen können nur registrierte Benutzer sehen.?>{/source}
Quit-art-2483

RS-Ausführung

7226 1007226 100

Das Fahrzeug kann mit einem Rauchsatz ausgerüstet werden.  Da es sich um ein digitales Fahrzeug handelt, ist der Rauchsatz einzusetzen, der laut Betriebsanleitung vorgesehen ist:

Märklin [7226 / E600250] baugleich mit Seuthe [#10] Kennwerte: 10...16 V,130mA;2W
Seuthe empfiehlt  [#11] Kennwerte: 16 . 22V,70mA;1,5W

Der Rauchsatz wird von Oben in den Schornstein eingesetzt.

Es ist sinnvoll, vor dem Einsetzen des Rauchsatzes das Innere des Schornsteins blank zu schmirgeln, damit ein guter Kontakt entsteht. Oft sind im Innern des Schornsteins noch Farbreste, die vom Spritzvorgang herrühren vorhanden.

Dazu muss der Kessel der Lokomotive abgenommen werden - siehe dazu die Betriebsanleitung.

Dann kann der Rauchsatz vorsichtig von Innen nach Außen gedrückt werden. Wenn er weitgenugt aus dem Schornstein herausragt, kann er dann von Außen gefasst und komplett entnommen werden.

Das Kessel-Gehäuse bildet einen Pol der elektrische Verbindung. Der andere Pol wird durch den Kontaktdraht unten am Rauchsatz und den Rauchsatzkontakt in der Lokomotive gebildet.

Art-Variable (39050) nicht belegt/auswertbar || mit akt. Wert nicht verarbeitbar/ggf. (noch) ungültig !
{-tab-art-1115 title="Motor(*)"}

Ansicht

*** csin3-2w1s1sn ***
Br-Variable (br05) nicht belegt/auswertbar || mit akt. Wert nicht verarbeitbar/ggf. (noch) ungültig !
für csin3-2w1s1sn

Nach Recherche stellte ich fest, dass der SDS Motor für Märklin von der Firma PMDM oder Precision Motors Deutsche Minebea GmbH aus Villingen-Schwenningen hergestellt wird.

Es handelt sich um einen BLDC 15-Kompaktmotor, der mit einer Spannung von 12 Volt betrieben wird und eine Leerlaufdrehzahl von 12900 U / min erreicht. Es verfügt über zwei hochwertige Miniaturkugellager der Firma NBM-MitsumiMinbea. Das Anschluss (Kapton) Flachkabel (8-polig) muss angepasst werden. Preis des Motors ist auf Anfrage.


Quelle: Übersetzung dieses Beitrags aus dem Märklin-UserNet

Die Regelung des Motors wird komplett von der Elektronik / vom Decoder übernommen. Dazu wird die Gegen-EMK - also die Spannung die der sich drehende Motor zurückgibt, wenn er einen kurzen Moment nicht angetrieben wird (Generator) -  ausgewertet und - die Drehzahl entsprechend der Sollvorgabe - ggf. nachgeregelt.

Die Sollvorgabe kann durch die dafür vorgesehenen CVs ihres Decoders beeinflusst werden. Nähere Details dazu finden sie in der Decoder-Anleitung bzw. auf den Supportseiten ihres Decoderherstellers.

Im Jahre 1999 stellte Märklin ein neues Antriebskonzept für seine damaligen Lokomotiven vor. Dieses wurde als C-Sinus-Antrieb bezeichnet. In den Folgejahren, wurde das System mehrfach - teils verschlimmbessert (Kompakt-Sinus[KDS/CSin2], später dann wirklich verbessert [SoftDrive Sinus [SDS]. Leider hat es sich aber nicht lange gehalten. Nach 10 Jahren war dann Schluss damit.

Hier gibt es meine Doku als pdf bl dazu.

Hier im 3Rail-wiki findet man noch etwas dazu.

MaeTrx Mot CSIx Dmpflok mont 300maetrx-mot-csinx-br23-getriebe-aufnahme-250Der CSin-Motor ist im hinteren Kesselbereich in einem Stand-Getriebeblock auf dem Fahrgestell montiert.

Er besitzt auf einer Seite eine Antriebsschnecke, die in die Motorgetriebehalterung eingesetzt wird.

Zusätzlich ist noch eine Schwungscheibe vorhanden. Diese erzeugt einen besseren Gleichlauf des Motors

Der lange Flexleiter ist gefaltet und oben auf der Motorabdeckung mit Klebeband fixiert..

Wegen des Fehlens eines Kommutators - die Umpolung des Feldes geschieht hier elektronisch - entsteht bei der Drehung kein Funkenfeuer. Damit fehlt die Störquelle . Eine klassische Entstörung ist somit hinfällig.

Diese Motore besitzen eine hohe Langzeitstabilität, Laufruhe und geringe Abmessungen bei gleichzeitig hohem Drehmoment.

Aufgrund seiner kompakten Abmessungen, ist der Motor auch dazu geeignet, im Kesselgehäuse vor H0-Dampflokomotiven verbaut zu werden.

Bei Märklin wurde dieser Antrieb[CSin3] als verbesserte Version des Vorgängers (Kompakt-Sinus/KS) ab ca. Mitte 2007 eingebaut. Dieser Antrieb basiert - wie auch der KS - auf der Basis eines Drehfeldmotors, aber die Regelungselektronik wurde deutlich verbessert, um die vom Kompakt-Sinus Antrieb bekannten Nachteile der Spannungsabhängigkeit der Regelung zu kompensieren.


Allgemeine Doku zum C-Sinus Motor [PDF]

Schleifer

E138079aDie Märklin-Lokomotive ist mit einem einclipsbaren, 5cm langen Mittelschleifer ET#: E138079 mit durchgehender Schleiferauflage ausgerüstet.


Die Montage erfolgt auf der Unterseite des Drehgestells meist auf der Führerstandsseite 1.

{-article id="-599"}[text]{/article}
dampf-lok
E138079 in DG 250

Die Montage des Schleifers erfolgt durch geclipste Befestigung. Dieser ist i.d.R. wie folgt montiert.

  • unter einem Drehgestell(DG) - meist unter dem nicht angetriebenen Drehgestell
  • bei 2 Drehgestellen unter dem DG am Führerstand 1
  • oder bei Schlepptender-Dampfloks unter einem der Tender-DGs
  • bei Loks ohne Drehgestell mittig unterhalb der Lok

Info

Grundsätzlich unterscheiden wir bei Lokomotiven unterschiedliche, mögliche Störquellen wie:

  • Schleifer,
  • Motor,
  • etc.
die durch geeignete Maßnahmen in die Entstörung einzubeziehen sind.

Da es beim Betrieb der Lok - durch Funkenbildung am Schleifer und Motor - zu breitbandige Störungen, die heute unter "Elektro-Smog" eingeordnet werden - kommen kann, ist eine Entstörung dringend geraten.

  • Störungsauswirkungen

    Die Störungen können in digitalen Modellbahn-Systemen z.B. zu unvorhergesehenen Effekten - wie Nichtsteuerbarkeit der Lokomotiven, unkontrollierte Steuerung anderer Lokomotiven, Signale, etc. führen.

    Ein weiterer Teil der Störungen kann sich z.B. aber auch auf den Funkempfang auswirken. Wegen der Breitbandigkeit, können dabei auch andere Frequenzbereiche - z.B. solche für sensible Bereiche/Dienste wie Herzschrittmacher, Flugfunk, etc. - betroffen sein.

  • Maßnahmen

    Zur Minimierung der Störungen sind seitens des Produkt-Herstellers verschiedene Maßnahmen - nach der EMV - Richtlinie - vorzusehen: Dazu gehören z.B. Drosselspulen und Kondensatoren - teils in komplexer Anordnung und auch besondere Abschirmungen.


Grundsätzlich gelten folgende Hinweise:

  • vorhandene Entstörbauteile
    • dürfen nie ausgebaut werden  und
    • müssen immer so nah wie möglich an der Störquelle verbaut sein, damit eine Antennenwirkung über ggf. vorhandene  Anschlussleitungen minimiert wird.

In manchen Lokomotiven baut Märklin/Trix Bauteile zur Entstörung der Schleiferzuleitungen ein.

Eine Längsdrossel in die Schleiferzuleitung zum Decoder - bei Trix wird systembedingt in jede der beiden Radschleiferleitungen eine verbaut - bedämpft Störsignale , die das Digitalsignal überlagern können und damit Störungen bei der Kommunikation zwischen Decoder und Steuergerät (Stichwort: "Geisterlok") verursachen können.

Da Modellbahn-Lokomotiven mit Schleifern und Motore ausgerüstet sind, treten im Betrieb unterschiedliche Störsignale auf.. Am Motor werden sie i.d.R. durch ein Phi(?)-Filter aus 2 Induktivitäten und biszu drei Kondensatoren bedämpft.

Die Störsignale an den Schleifern der Lok, müssen anders behandelt werden. Speziell bei Märklin-Loks mit dem Mittelschleifer können Störungen durch schlechte Kontaktgabe entstehen.

  • Längsdrossel

    Diese werden direkt in der Schleiferleitung eingelötet, Dabei handelt es sich im elektrischen Sinn um eine Induktivität (Spule). Es gibt sie in verschiedenen Bauausführungen.

    • drossel draht märklin schleifer 47µH 200Analoger Betrieb

      (ältere Bauform) UKW-Drossel

    • drossel draht märklin schleifer 47µH 200SL Drossel 47µHDigitaler Betrieb(neuere Bauformen) Längsdrossel

drossel draht märklin schleifer 47µH 200
  • Gleichtakt-Filter

    Durch gegenläufigen Stromfluß (Hin-/Rückleitung) werden Störsignale unterdrückt,

neinZusätzliche Entstörungsmaßnahmen  liegen bei diesem Fahrzeug nicht vor.

Im Stummiforum fand ich diesen sehr interessanten Beitrag zum Theme Schleifer, den ich hier verlinken möchte: https://www.stummiforum.de/viewtopic.php?t=55685

Bei Märklin werden - bedingt durch das Mittelleiter-Gleissystem - bei Lokomotiven und Wagen seit je her Mittelschleifer eingesetzt. Sie unterscheiden sich durch ihre Bau-Montageform, Länge und Ausführung der Schleifauflage. Die nachfolgende Zusamenstellung gibt eine kleine Übersicht.

Alle Angaben ohne Gewähr!

Zusammenstellung nicht vollständig - wird laufend ergänzt.

Artikel# Bild Aus-führ-ung Kabel Schleif-Auflage Länge [mm] Montage Bemer-kungen Ver-wendung
            Art im Drehgestell

7185 7165 unsym.Loch-schleifer  ohne  mit Loch  62 Schrau-be    Nachfolge: E214530
7175 7165 sym.Loch-schleifer  ohne  mit Loch 42 Schrau-be
7165 7165 unsym.Loch-schleifer  ohne  mit Loch 70 Schrau-be
7164 E128239 sym.Loch-schleifer ohne mit Loch 50  Schrau-be fehlt noch Aufnahme mit gerundeten EndenSchraube: E756090; Senkschraube M2x7 z.B. BR18.1, wüC/K , Re 460, BR17 ... S10
7113 7173_E201570 unsym.Loch-schleifer  ohne  mit Loch Schrau-be
E103264 E128239-250 sym.Flüster-schleifer ohne  glatt 50 Clip     z.B. BR798
E127301 E128239 sym.Flüster-schleifer ohne glatt 50   Schrau-be Unter der Lok mittels Grobgewinde-Schraube  und Montageplatte Aufnahme mit gerundeten EndenSchraube und Montageplatte nicht gelistet Abbildung in ET-Blatt falsch !z.B. BR65
E128239 E128239-250 sym.Flüster-schleifer ohne glatt Clip fehlt noch breite 4-Clip-Aufnahme mit gerundeten Enden z.B. VT10
E138079 E128239-250 sym.Flüster-schleifer ohne  glatt Clip   geänderte Aufhängung der Schleiferfäche mit breiter 4-pol. Clip-Aufnahme   diverse Loko-motiven
E141133 E128239-250 sym.Flüster-schleifer ohne glatt Clip  geänderte Aufhängung der Schleiferfäche mit schmaler 4-pol. Clip-Aufnahme   diverse Loko-motiven
E206370 E201495 SL 42mm 250 sym.Flüster-schleifer ohne glatt 51 Clip E201495 SL 42mm 250 breite, lange 4-Clip-Aufnahme mit gerundeten Enden z.B. BR21x
262501   sym.Flüster-schleifer ohne glatt 50 Clip   breite, lange 4-Clip-Aufnahme mit gerundeten Enden z.B. BR06
282510 E212448 sym.Steck-schleifer    mit Steck-stange Steck  alte Version: Benötigt eine entsprechende Aufnahme Aufnahme mit gerundeten Endenmit Kontaktstange z.B. wüC, BR18.1
E212448 E212448 sym.Loch-schleifer ohne mitLoch ? mitSchrau-be  fehlt noch Aufnahme mit gerundeten EndenSchraube: E786790 Senkschraube M2x4,6 z.B. BR59, wüC, wüK
E214530 E214530-7185 sym.Loch-schleifer  ohne  mitLoch 62 mitSchrau-be     Aufnahme mit gerundeten EndenSchraube: E786790 Senkschraube M2x4,6Nachfolger von 7185 E44 [34440 / 37440]
E225647 E225647 1a sym.Flüster-schleifer ohne glatt ? Clip br38 sl 300 schmale, kurze4-Clip-Aufnahme mit gerundeten Enden z.B. BR38(neu)
E280270 E225647 1a sym.Flüster-schleifer  ohne glatt ? Clip fehlt noch Aufnahme mit gerundeten Enden z.B. BR42
E306328 E225647 1a sym.Flüster-schleifer  ohne glatt 50 Clip fehlt noch  Aufnahme mit gerundeten Enden und schmaler Cklip-Aufnahme E75
E461190 E461190   ohne  mitLoch    Clip    auf Montagesockel ET194, LAG Triebwagen

Zusammenstellung nicht vollständig - wird laufend ergänzt.

Artikel# Bild Aus-führ-ung Kabel Schleif-Auflage Länge [mm] Montage Bemer-kungen Ver-wendung
            Art im Drehgestell


314939 7165 sym.Radschleifer  ohne  seitl. Rad-Innen-Fläche 42 ???? Clip ja Nachfolge: E314939


Zusammenstellung nicht vollständig - wird laufend ergänzt.

Artikel# Bild Aus-führ-ung Kabel Auflage Länge [mm] Montage Bemerk-ungen Ver-wen-dung
            Art im Drehgestell

E147251 folgt               43252
E103751 E103751_Schleifer-mit_Drehzapfen-5cm sym.Loch-schleifer mit Lötan-schluss mitLoch 50 Dreh-zapfen z.B. 43279
E201495 E201495 SL 42mm 250 sym.Loch-schleifer ohne mit Loch 42 Clip E201495 SL 42mm 250 2 ClipAufnahme mit gerundeten Enden z..B. KranwagenGoliath
E205229 stark asym.Loch-schleifer mit Stecker mit Loch 41 Dreh-zapfen E205229_in-DG-250 Nachfolge-modell E263109 UIC-X Wagen1:93,54330873406
E227560 E414940_Drehgestellwagen leichtasym.Loch-schleifer mit Stecker mit Loch 50 Dreh-zapfen E263109-250_im_DG Wie E414940,nur mit Stecker am Kabelende ?
E214438 E103751_Schleifer-mit_Drehzapfen-5cm asym.Loch-schleifer mit Lötan-schluss mit Loch 50 Dreh-zapfen 20210522_165648-SL-250 baul. identisch mit E103751? Behelfsgepäck-wagen z.B.43986, 43992, 49962
E263109 E263109 schleifer stark asym.Flüster-schleifer mit Lötan-schluss ohne Loch 41 Dreh-zapfen E263109-250_im_DG Vorläufer-rmodell E205229 UIC-X Wagen1:93,5
E272347 fehlt  leider aber ähnlich wie  sym.Flüster-schleifer mit Lötan-schluss glatt 50  Dreh-zapfen  br38 sl 300 Vorläufer-rmodell E214438   z.B. Wagenset 42265
E414940 E414940_Drehgestellwagen leichtasym.Loch-schleifer mit Lötan-schluss mit Loch 50 Dreh-zapfen E263109-250_im_DG Pwagen älterer Bauart (z.B. 4411) mit Kunststoff-gehäuse 1:100
E418100 E418100 Auflage durchgehend asym 250 leichtasym.Flüster-schleifer mit Lötan-schluss ohne Loch 50 Dreh-zapfen 73404
E46667286 E46667386 MaeTrx1 federnder Schleifer  ohne ohne Loch 42 Schiebe-lager E418100 Auflage durchgehend asym 250 Spezialschleifer von Trix-Express.Wird aber auch bei einigen Märklin-Wagen verwendet.
tab

Info

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

  • ihre Informationen
  • Bilder des Modells
  • Bilder des Decoders
  • etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.


---- Dampf-Lok ----
---- Dampf-Lok ----
{-snippet alias="php-script-varnames2lowcase_set-default-values_set-message-vars"}

Info

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

  • ihre Informationen
  • Bilder des Modells
  • Bilder des Decoders
  • etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

-[1104] - Dampf-Lok - Front-aussen --

Front

Br-Variable (br05) nicht belegt/auswertbar || mit akt. Wert nicht verarbeitbar/ggf. (noch) ungültig !
für dampf-lok
Br-Variable (br05) nicht belegt/auswertbar || mit akt. Wert nicht verarbeitbar/ggf. (noch) ungültig !
Br-Variable (br05) nicht belegt/auswertbar || mit akt. Wert nicht verarbeitbar/ggf. (noch) ungültig !
Br-Variable (br05) nicht belegt/auswertbar || mit akt. Wert nicht verarbeitbar/ggf. (noch) ungültig !
tab{-article id="9999"}[text]{/article}
Br-Variable (br05) nicht belegt/auswertbar || mit akt. Wert nicht verarbeitbar/ggf. (noch) ungültig !
{-article id="1103"}[text]{/article}
Br-Variable (br05) nicht belegt/auswertbar || mit akt. Wert nicht verarbeitbar/ggf. (noch) ungültig !

Bitte beachten Sie dazu die bebilderten Hinweise in der Betriebsanleitung

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

  • ihre Informationen
  • Bilder des Modells
  • Bilder des Decoders
  • etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

Stirnlicht/er

Die Stirnlicht-LEDs wurden werkseitig bereits in warm-weisser Ausführung verbaut.

Art-Variable (39050) nicht belegt/auswertbar || mit akt. Wert nicht verarbeitbar/ggf. (noch) ungültig !
digital gesteuerter Lichtwechsel std-a-dig-2l

Bei der Lokomotive ist die digitale "Standard-Lichtwechsel-Schaltung" implementiert. Dabei kann über die Decoder-Funktion[F0] das

  • das Stirnlicht ein/aus geschaltet werden.
  • Zusätzlich wechselt das Stirnlicht mit der Wahl der Fahrtrichtung.

Bei Lokomotiven  mit  "Schweizer Lichtwechsel" erfolgt die Steuerung der verschiedenen Lichtbilder zusätzlich meistens unter zur Hilfenahme einer

  • Diodenmatix
  • oder einer besonderen Lichtwechselplatine
  • oder auch über einen speziellen "Lichtspiel"-µProzessor (nur bei neueren Lokomotiven)
Lw=std-a-dig-2l

Tender-Daten & Infos(*)

Info

Tender der Einheitstender-Bauart: E 2´3T38 ST für die Baureihe 01.10, 06, 45 der DB/DRG

Die Fahrzeuge waren mit Schlepptendern der Bauart 2’3T38 ausgestattet. Diejenigen mit Stoker-Einrichtungen hatten Schlepptender der Bauart 2’3T38 St.

Vorrats-Daten:

  • Kohle : 10 Tonnen
  • Wasser: 38 Tonnen (38.000 m3)
Tender 23T37b
45 010 tender

Frage: Welche Baureihen hatten denn üblicherweise den Tender preuß. 2´3T38?

Auf diese Frage hin gibt es mehrere Antworten. Hier kann man in der Sache eine lebhafte Diskussion nachlesen. Gesichert sind:

 Baureihe Märklin-Modell  Hinweis  Bemerkung/en
 BR01.10 39760
 BR05 39050 39052  (entstromte Varianten)
 BR06 39661, 39662St    ST= Stoker-Version
 BR18.5  39034
 BR45

Die Aufstellung ist sicher nicht vollständig. Da gibt es bestimmt noch Ergänzungen..

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

  • ihre Informationen
  • Bilder des Modells
  • Bilder des Decoders
  • etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

Allgemein

Das Fahrzeug ist mit den Kurzkupplungen versehen, wie sie seit geraumer Zeit von Märklin/Trix verbaut werden.

Diese Kupplungen besitzen eine Steckaufnahme und einen Kurzkupplungskopf. Die Steckaufnahme wird in einen sogn. NEM-Schacht gesteckt. Dieser kann verschiedenartig geführt werden.

  • mit Kulissenführung

    Ermöglicht eine saubere Führung, speziell in Kurven und anspruchsvollen Gleisfiguren.

  • mit Drehpunktführung

    Eine einfachere Variante, die oft bei gerinen Platzverhältnissen gewählt wird.

Br-Variable (br05) nicht belegt/auswertbar || mit akt. Wert nicht verarbeitbar/ggf. (noch) ungültig !
Br-Variable (br05) nicht belegt/auswertbar || mit akt. Wert nicht verarbeitbar/ggf. (noch) ungültig !

7203 KurzkupplungskopfDas Modell ist mit Kurz-Kupplungen ET#:[E701630 / 7204] nach NEM632 ausgestattet.

Diese ermöglicht eine kurze Kupplung der Einzelkomponenten untereinander. Sie ist ebenfalls kuppelbar mit älteren Märklin / Trix Kupplungssystemen.

Bild:
© by Märklin

/E115737_1-pol_el-kupplung-72020-21Die Lokomotive / der Wagen ist beidseitig mit kulissengeführten Montageschächten nach NEM362 ausgestattet. In den können tauschbare Kurzkupplungsköpfe eingesetzt werden.

Die Kulissenführung ermöglicht einen eng gekuppelten Wagenverband, der auch in Kurven weitgehend erhalten bleibt.

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

  • ihre Informationen
  • Bilder des Modells
  • Bilder des Decoders
  • etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

tab
{-article id="503"}[text]{/article}

Outside


39050-2
39050-3
39050-4
39050-5

neinFür dieses Modell sind derzeit  keine Probleme bekannt.

{-article984"}[text]{/article}

Das Modell bietet Tuningmöglichkeiten mit einfachen bis hin zu schwierigen Anforderungen, die je nach pers. Geschmack und Fähigkeiten durchführbar sind.

Hier sind einige Vorschläge aufgeführt. Details finden sie unter den weiteren Reitern bzw. in den Umbau-Dokumentationen.

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

  • ihre Informationen
  • Bilder des Modells
  • Bilder des Decoders
  • etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

  • ihre Informationen
  • Bilder des Modells
  • Bilder des Decoders
  • etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

{-tab-art-915 url="https://google.com" title="https://google.com"}
