1

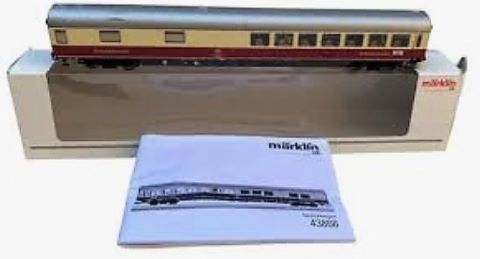

43866 250
MHI logoMärklin Händler Initiative / MHI
Sondermodell 1 des Jahres 2014
  DRG logo 200

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

  • ihre Informationen
  • Bilder des Modells
  • Bilder des Decoders
  • etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.




Vorbild

  • Speisewagen WRümh 132 der Deutschen Bundesbahn (DB).
  • Farbgebung purpurrot/elfenbein.
  • Mit Steildach.
  • Betriebszustand Sommer 1975.
  • Mit Digital-Decoder mfx und umfangreichen Geräuschfunktionen.
  • Befahrbarer Mindestradius 360 mm.
  • Typspezifisch gestalteter Unterboden und Schürze.
  • Drehgestelle Bauart Minden-Deutz schwer mit Scheibenbremse und Mg-Bremse.
  • Serienmäßig eingebaute Innenbeleuchtung digital schaltbar.
  • Tischlampen separat digital schaltbar.
  • Verschiedene Lichtfunktionen separat digital schaltbar.
  • Beleuchtung mit wartungsfreien Leuchtdioden (LEDs).
  • 6 eingeklebte Figuren der Fa. Preiser.
  • Trennbare stromführende Kupplungen.
  • Schleifer montiert.
  • Gesamtlänge über Puffer 28,3 cm.

Eine passende Zuglokomotive ist beispielsweise die Elektrolokomotive Re 4/4 II in TEE-Lackierung, die Sie unter der Artikelnummer 37349 finden. Die passenden Wagen-Sets finden Sie unter der Artikelnummer 43853 bzw. 43854.

  • Digital-Decoder mfx.
  • Umfangreiche Licht- und Geräuschfunktionen.
  • Serienmäßig eingebaute LED Innenbeleuchtung.
  • Verschiedene Lichtfunktionen separat digital schaltbar.
  • Trennbare, Strom führende Kupplungen.
  • 6 eingeklebte Figuren der Fa. Preiser.

Zuggeschichten im TEE – Teil 2Mit diesem Speisewagen setzt Märklin die „Zuggeschichten“ aus dem letzten Jahr(2014) fort und bringt dabei das Reiseerlebnis von damals auf jede Modellbahn. Mit insgesamt 16 digitalen Licht- und Geräuschfunktionen, wie beispielsweise schaltbarer Innenbeleuchtung, schaltbaren Tischleuchten, einem kleinen Küchenbrand mit nicht ganz gelungenem Schnitzel und einer versöhnlichen Flasche Sekt, bereitet dieser Speisewagen jedem viel Spaß und Vergnügen.

  • Vorbild, Modell, Highlights © by Märklin / Trix - teils auch mit eigenen Ergänzungen



TEE "Helvetia"

Zu den „Gründungsmitgliedern“, und damit zu den Urgesteinen der TEE-Züge, gehörte der „Helvetia“, welcher seit dem Start des TEE-Netzes am 2. Juni 1957 den Norden Deutschlands mit der Schweiz verband.

Für diesen Zuglauf standen zunächst die TEE-Dieseltriebwagen der neuen Baureihe VT 11.5 zur Verfügung. Am 12. April 1965 avancierte der Helvetia zum ersten lokbespannten TEE in Deutschland.

Als Zugloks dienten zunächst zwischen Hamburg und Basel SBB in erster Linie die schnellen E 10.12, bei deren Ausfall auch normale E 10.  Ab 1971 übernahmen die neuen Schnellfahrloks der Baureihe 103.1 diese Leistung. Ab Basel SBB bespannten Schweizer Re 4/4 II in TEE-Farbgebung den Zug.

Der Laufweg des TEE 72/73 „Helvetia“ stellte sich wie folgt dar:

Hamburg-Altona - Hamburg-Dammtor - Hamburg Hbf - Hannover - Göttingen - Frankfurt/M - Mannheim - Karlsruhe - Baden Oos - Freiburg (Breisgau) - Basel Bad - Basel SBB - Zürich Hbf.

In Frankfurt (Main) Hbf als Kopfbahnhof sowie in Mannheim Hbf (Fahrtrichtungswechsel) musste jeweils ein Lokwechsel stattfinden.

Am 26. Mai 1979 fuhr der TEE „Helvetia“ zum letzten Mal, da die DB zum Fahrplanwechsel das zweiklassige „IC-79“-System einführte mit dem Slogan „Jede Stunde – jede Klasse“.

Erst zum Sommerfahrplan 1987 gab es mit dem EuroCity 79/78 Hamburg - Zürich wieder einen Zug gleichen Namens, welcher im Fahrplanjahr 1993/94 durch den ICE 71/70 „Helvetia“ mit gleichem Laufweg abgelöst wurde.

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

  • ihre Informationen
  • Bilder des Modells
  • Bilder des Decoders
  • etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

© by Märklin/Trix




Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

  • ihre Informationen
  • Bilder des Modells
  • Bilder des Decoders
  • etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

{-article 1921}[text]{/article}


Infos / Dokus in/aus der Märklin-Produkt-Datenbank 43866

Hinweis:

Die Produkt-Datenbank von Märklin / Trix umfasst Artikel ab dem Produktionsjahr 2000.

Bei bestimmten Artikel - wie z.B. Sondermodelle, Händler-Kleinserien, etc. - verweigert man aber die Anzeige.

Erfolgt keine Anzeige, kann über die Techn. Dokumente eine neue Suche gestartet werden.




Der Wagen [43866] stellt einen speziellen Speisewagen der DB (Typ: WRümh 132) dar, wie er in den 70-80er Jahren im Fernreisezug 'TEE Helvetia'  der Deutschen Bundesbahn / DB eingesetzt war. Er wurde von Märklin im Jahr 2015 auf die Modellbahnschienen gesetzt. Der Wagen ist mit einem mfx-Sounddecoder und einer speziellen Beschaltung einzelner Anteile ausgestattet.

Er ist als Ergänzung zum zeitgleich erschienen TEE-Zug-Sets [43290 + 43291] vorgesehen, kann aber auch einzeln eingesetzt werden.

Zugbildung:Für einen vorbildgerechten ? Zug fand ich im Stummiforum folgende Modellreihung:

01 1057 (Märklin 39103)- Gepäckwagen Mdyg 986 (Brawa 46255 oder Märklin 43992/43993)- Schürzenwagen 2. Klasse (aus Märklin Startpackung 29012)- Schürzenwagen 2. Klasse (aus Märklin Startpackung 29012)- Schürzenwagen 1./2. Klasse (aus Märklin Startpackung 29012)- Speisewagen (Märklin 43242)- Schürzenwagen 1./2. Klasse (aus Märklin 43204)- Schlafwagen (aus Märklin 43204)- Schlafwagen (aus Märklin 43204)- Gepäckwagen (aus Märklin 43204)- Postwagen (Märklin 43260)(bei den letzten 5 Waggons kann man die Innenbeleuchtung aus 43204 erkennen)

... bei dem nächsten Aufbau werde ich eine ander Zugmaschine vorspannen.Und natürlich noch zwei weitere Schlafwägen anspannen (Märklin 43250 und 43252)....



Elektrik

PCBs

Info(*)

Typ=speisewagen

Dec.Träger(*)

Ansicht

{rem}Neue Struktur nach Zusammenfassung von 2091 mit 455{/rem}** BR=br00** Art=43866
Art-Variable (43866) nicht belegt/auswertbar || mit akt. Wert nicht verarbeitbar/ggf. (noch) ungültig !
||
Pla-Variable (-) nicht belegt/auswertbar || mit akt. Wert nicht verarbeitbar/ggf. (noch) ungültig !
Dec-Variable (msd) nicht belegt/auswertbar || mit akt. Wert nicht verarbeitbar/ggf. (noch) ungültig !
||
TypNam-Variable (tee-speisewagen) nicht belegt/auswertbar || mit akt. Wert nicht verarbeitbar/ggf. (noch) ungültig !
{-snippet alias="maetrx-pcb-erweiterungen-mtc"}{-snippet alias="maetrx-pcb-erw" pcbtype="dt"}{-snippet alias="maetrx-pcb-erw"}

In einigen Fällen sind auf dem Decoder noch freie, unbenutzte und unbestückte  LötPADs vorhanden. Sie sind dann für zusätzliche Bestückungen vorgesehen, die für z.B. neue Funktionen des jeweiligen Modells benötigt werden. Dazu zählen z.B.:

  • Ausgänge/Verstärkerstufen für AUX3 bzw. AUX4
  • Rauchsatzansteuerung
  • Schleiferumschaltung Steuerung
  • Ansteuerung v. Telex-Kupplungen
  • Lichtsteuerung (führerstandsbezogen)
  • zusätzliche Lautsprecher
  • etc.

neinZusätzliche Erweiterungsmöglichkeiten liegen bei dieser Platine nicht vor.

{-article id="1581"}[text]{/article}

Anschlüsse/Verdrahtung

Dec-Variable (msd) nicht belegt/auswertbar || mit akt. Wert nicht verarbeitbar/ggf. (noch) ungültig !
||
TypNam-Variable (tee-speisewagen) nicht belegt/auswertbar || mit akt. Wert nicht verarbeitbar/ggf. (noch) ungültig !

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

  • ihre Informationen
  • Bilder des Modells
  • Bilder des Decoders
  • etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

tab

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

  • ihre Informationen
  • Bilder des Modells
  • Bilder des Decoders
  • etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

  • ihre Informationen
  • Bilder des Modells
  • Bilder des Decoders
  • etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

tab

mtc topAuf der Platine ist eine 21-pol. Mikrostiftleiste nach mtc Norm [NEM660] verbaut.

Nähere Informationen dazu findet man bei den "Normen Europäischer Modellbahnen / MOROP"

TypNam-Variable (tee-speisewagen) nicht belegt/auswertbar || mit akt. Wert nicht verarbeitbar/ggf. (noch) ungültig !
TypNam-Variable (tee-speisewagen) nicht belegt/auswertbar || mit akt. Wert nicht verarbeitbar/ggf. (noch) ungültig !
{-article id="1691"}[text]{/article}
Dl - Datenblatt
 mtc_top

(mtc-Stiftleise) | SMT-micro-header/connector - 0.1"/1.27mm [Samtec, MP-Garry(dt), etc.]

Da die Platine mit einer 21-pol. mtc-Schnittstelle ausgerüstet ist, kann jeder beliebige Digital-Decoder (Standard-/Sound) eingesetzt werden, der diese Schnittstelle bedienen kann. Abhängig vom verwendeten Decoder, können dann auch verschiedene - mittlerweile bis zu 32 - Funktionen realisiert sein.

Diese sind verschiedener Kategorien zugeordnet:
  • logische Funktionen  - z.B. Rangiergang, Simulation der Massenträgheit [ABV], etc.,
  • physikalische Funktionen - z.B. Schaltausgänge für Licht, Rauchsatz, etc.
  • und Geräusche - bei Sound-Decodern.

Eine genaue Auflistung der Funktionen, sowie deren "Zuordung zu den Funktionstasten" (Funktion-Mapping) des werkseitig verbauten Decoders, findet man im Register: Decoder > Funktionen, in der Betriebsanleitung zu ihrer Lokomotive, oder auch in der Produktdatenbank des Herstellers.

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

  • ihre Informationen
  • Bilder des Modells
  • Bilder des Decoders
  • etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

{-article id="776"}[text]{/article}
Quit Article: 2223 ... BR= / Art= br00 / 43866
Quit Art=1503
{-article id="1402"}[text]{/article}{-article id="403"}[text]{/article}
Quit Article: 2551 ... BR= / Art= br00 / 43866
{-article id="1116"}[text]{/article}

Platine

Ansicht

Diese Decoder besitzen das gleiche Hardware-Layout, wie Decoder in den mSD-Umrüstsätzen. Sie können jedoch nicht nachträglich durch geänderte Soundprojekte überspielt werden.

Märklin Var 2 / mit grünem Lötstopplack -Sound-Decoder Basis: Eigenentwicklung

MM_II_255mfx

8-NEM652
mae dec snd mfx v2 gn o 300 mae dec snd mfx v2 gn u 300
Oberseite Unterseite
Platinenaufdruck: xxxxxxxxxx
Märklin Var 2 / mit rotem Lötstopplack -Sound-Decoder Basis: Eigenentwicklung
MM_II_255mfx
8-NEM652
mae-dec-neu rot oben mae-dec-neu rot unten 300
Oberseite Unterseite
Platinenaufdruck: xxxxxxxxxx
Märklin Var 2 / mit weissem Lötstopplack -Sound-Decoder Basis: Eigenentwicklung
MM_II_255mfx
8-NEM652
mae-dec-mfx pl ws oben mae dec mfx pl ws unten
Oberseite Unterseite
Platinenaufdruck: xxxxxxxxxx

Märklin verwendete diese Decoder auch mit unterschiedlichen Bestückungen für die physikalischen Funktionsausgänge AUX1 ... 4.

  • Die einfache Version hat nur verstärkte Ausgänge für AUX1+2,
  • die Voll-Version hat auch verstärkte Ausgänge für AUX3/4.

mae dec mfx v1 2 bestvar 150Das Erkennungsmerkmal dafür, welche Bestückungs-Variante vorliegt, ist im gelben Rahmen auf der Decoder-Oberseite zu sehen.

  • Sind dort einfach - wie im Bild - nur zwei kleine "0"-Ohm Widerstände, dann hat man die "einfache Version"
  • Ist dort ebenfalls ein Verstärker-IC, wie unterhalb des gelben Rahmens auch, dann hat man die "erweiterte Variante".

mae dec mfx v2 merk 200...Die Bauteile in der unteren linken Ecke an der unteren Längskante auf der Platinen-Oberseite. Speziell der kleine quadratische Quarz mittig unter dem Prozessor und die Mini-Drosselspule oben links. Desweiteren natürlich auch die weiteren sichtbaren Bauteile.

In den Jahren 2014+ begann Märklin Decoder mit unterschiedlichen Lötstopplack-Farben zu verbauen. So ganz klar wurde es damals nicht, was man damit beabsichtigte. Es kamen folgende Vermutungen auf:

  • grün - Decoder in originalen Modellen (mfx-Protokoll)
  • weiß - Decoder in originalen Modellen (mfx+-Protokoll)
  • rot - Decoder in Nachrüstsätzen

Meines Wissens nach, hat man das allerdings nicht sehr lange durchgehalten.

Der Decoder basiert auf einem ähnlichen Konzept wie die ESU-OEM-Variante. Er besteht aus dem eigentlichen Decoder mit integrierter Soundkomponente.

Für die Umrüstung älterer Lokomotiven, wurden verschiedene Umrüstsätze entwickelt und angeboten. Diese beinhalten neben dem Decoder auch noch weitere Komponenten, wie Leiterplatten, Lautsprecher, etc.

Märklin-Decoder Typen (mSD bzw. mSD3) sind mit verschiedenen Schnittstellen ausgerüstet. Nachstehend eine Übersicht.

buchse1 mtc

Die Platine ist mit einer 2x11-pol. (22) Lochreihe ausgestattet, auf der oben eine passende Steckbuchse aufgelötet ist.

mtc-dec-con

buchse mtcDurch die darunter liegenden Lochreihen besteht die Möglichkeit, die Platine auf einer passenden Steckleiste "durchzustecken".

Diese Montageform ist bei Märklin/Trix die Standard-Variante.

Meine Dokumentation der Schnittstelle gibt es hier:

{-phocadownload view=file|id=1|text=mtc-Schnittstelle|target=s}

Die Schnittstelle wird mitterweile auch von anderen Herstellern wie  ESU/Brawa/Hobbytrade/Zimo und Liliput angeboten.



Hier ist jedoch Obacht geboten, da diese die Decodermontage teilweise um 180° gedreht - also mit der Buchsenleiste nach unten - machen. Das hat den Vorteil, dann oft noch weitere Bauteile unterhalb des Decoders platziert werden können.
lochreihe mtc

Die Lötpads unterhalb der Lochreihen sind für den Kabelanschluss bei freier Verdrahtung einer 8-pol. Schnittstelle.

Abhängig von der Art des Decoders kann die Belegung der Lötflächen variieren. Bitte schauen sie immer auch in ihre Decoder-Betriebsanleitung.

Weitergehende Infos dazu finden sie unter dem Reiter "Anschlüsse>mLD-/mSD-Kabel-Anschlüsse.

  • mLD3-/mSD3 Decoder:

    Eine Kabel-Anschluss-PAD-Reihe ist bei diesem Decoder nicht mehr explizit vorhanden.. Hier werden die notwendigen Verbindungen mittels in die mtc-Buchse eingelöteter Kaberlitze hergestellt.

SUSILOGOBei diesem Decoder kann die SUSI-Schnittstelle nur über die in der 21-poligen mtc-Schnittstelle integrierten Anschlüsse verwendet werden.

Zusätzlich / Ersatzweise ist ein direkter Anschluss eines ext. SUSI-Moduls  auch direkt über die vorhandenen LötPADs  auf dem Decoder möglich.

?>{/source}
 Merkmal Ausführung Bemerkung
Material:   Epoxyd-Glasharzgewebe
Grund-Format:   rechteckig
Abmessungen:   Dicke: 1,0mm, Länge: 30mm, Breite: 15,5mm
Lötstopplack:   hellgrün / rot / weiss  je nach Ausführung
Bestückung:   beidseitig
Leiterbahnführung:   beidseitig mit Durchkontaktierungen
Multi-Layer / Anzahl:   - ? -
Aufkleber:   - / -
Aufdrucke:   - ? -
Ersatzteilnummer:   - / -
{-article id="639"}[text]{/article}

mSD 21-pol. mtc Schnittstelle

mae dec mSD mtc
mae dec mSD 8-652 680

Die Decoder werden werkseitig teils mit unterschiedlichen Ausgangs-Konfigurationen verwendet.

Decoder mit unverstärkten Ausgängen AUX3 / AUX4



mae dec std Var2 L2 xxxxxx SEyyyyyyy BS small DSC00130 rectmae dec snd xxxxxx SE090122C BS small DSC00165 rectHier wird von dem Ausgang AUX3 bzw. AUX4 - bei aktivierter Funktion - eine Spannung von (+5V / TTL-Pegel) - auch als "activ-high" bezeichnet - mit einer max. Strombelastung von wenigen mA zur Verfügung gestellt.

Man erkennt diese Decoder an den nicht vorhanden Ausgangs-Verstärkerstufen - wie im Bild markiert.

Die Ansteuerung einer oder mehrerer LEDs (hocheffiziente Typen mit sehr geringem Strombedarf) ist möglich. Aber bitte den notwendigen Vorwiderstand [4k7 - 10k] nicht vergessen.

ext. Decoder-Ausgänge - teilbeschaltet
  Motor physikalische Funktionsausgänge
Ausgang AUX0 AUX1 AUX2 AUX3 AUX4
Pfeil blau schattiert nach links 006554rückwärts | vorwärtsPfeil blau schattiert nach rechts 006556 Pfeil blau schattiert nach links 006554Pfeil blau schattiert nach rechts 006556 Pfeil blau schattiert nach rechts 006556 Pfeil blau schattiert nach links 006554 Pfeil blau schattiert nach rechts 006556 Pfeil blau schattiert nach links 006554 Pfeil blau schattiert nach rechts 006556 Pfeil blau schattiert nach links 006554 Pfeil blau schattiert nach rechts 006556 Pfeil blau schattiert nach links 006554
Typ bidirectional OC OC TTL TTL
Schaltverhalten im aktiven Zustand      OC = open collector .... gegen Elektronik-Masse (activ-low) TTL=Logik-Pegel(+5V)



609xx mLD o 300609xx mSD o 300Hier wird  am Ausgang AUX3/4 - bei aktivierter Funktion - das Null-Potential (Elektronik-Masse) mit einer max. Strombelastung von ca. 200 mA geschaltet. Das entspricht dem Standard-Verhalten eines physikalischen Ausgangs an einem Digital-Decoder und wird auch als "activ-low" bezeichnet.

mlD-/mSD-Decoder mit verstärkten AUX3/4 Ausgängen lassen sich am Vorhandensein des notwendigen Verstärker-Chips - oben links neben der Buchsenleiste - erkennen.

ext. Decoder-Ausgänge - vollbeschaltet
  Motor physikalische Funktionsausgänge
Ausgang AUX0 AUX1 AUX2 AUX3 AUX4
Pfeil blau schattiert nach links 006554 rückwärts | vorwärtsPfeil blau schattiert nach rechts 006556 Pfeil blau schattiert nach rechts 006556   Pfeil blau schattiert nach links 006554 Pfeil blau schattiert nach rechts 006556 Pfeil blau schattiert nach links 006554 Pfeil blau schattiert nach rechts 006556 Pfeil blau schattiert nach links 006554 Pfeil blau schattiert nach rechts 006556 Pfeil blau schattiert nach links 006554 Pfeil blau schattiert nach rechts 006556 Pfeil blau schattiert nach links 006554
Typ bidirectional OC OC OC OC
Schaltverhalten im aktiven Zustand   OC = open collector .... schaltet gegen Elektronik-Masse [GND] (activ-low)

{-article id="2644"}[text]{/article}
Technische Daten: mSD
  • Maße (L x B x H) 30 x 15,5 x 6,2 mm
  • Dauerlast am Motorausgang ? 1,1 A
  • Belastung der Lichtausgänge ? 250 mA
  • Belastung AUX 1 – AUX 4 je ? 250 mA
  • Belastung AUX + Licht (Summe) ? 300 mA
  • Belastung Motor bzw. AUX 5/6 ? 1,1 A
  • Max. Ges.-Belastung (Summe) ? 1,6 A
  • Max. Spannung ? 40 V
  • Sound-Leistung (an 4 ? /8 ?) 2,3 W / 1,2 W
  • Kurzschluss und Überlastschutz an den Ausgängen Licht vorne (LV), Licht hinten (LH), AUX 1 – AUX 24 und an den Motorausgängen.
Quelle: Diese Angaben wurden den Anleitungen für die mSD-Update-Decoder entnommen. Die werkseitig verbauten Decoder werden diesen Spezifikationen wohl auch weitgehend entsprechen.
{reg H}Funktionen • Der mSD SoundDecoder, ein SoundDecoder mit sehr weit reichenden Einstell- und Anpassungsmöglichkeiten. • Zusätzliche Sound-Funktionen stehen zur Verfügung. • Der Decoder ist voll updatefähig. • Voraussetzung hierfür ist ein entsprechendes Steuergerät (Central Station 60213/60214/60215, Software-Version 2.0, Gleisformatprozessor GFP 2.0 oder höher). • Die Einstell- und Digitalfunktionen sind nur im Digitalbetrieb anwendbar. Es stehen jedoch nicht in allen Protokollen die gleichen Möglichkeiten zur Verfügung.Sonstiges• Multiprotokollfähig (fx (MM), mfx, DCC und AC/DC). • Automatische System-Erkennung. Zur Bedienung muss die jeweils diesem System zugeordnete Adresse verwendet werden. • Anfahr- und Bremsverzögerung können getrennt voneinander eingestellt werden. Kann über das Funktionsmapping jeder beliebigen Funktionstaste zugewiesen werden. • Typische Soundkulissen für Dampf-, Diesel- und Elektrolokomotiven. • Variable Motorregelung im Digital- sowie im Analogbetrieb. • Unterstützung für 6090, 60901, DC-, Sinus- und Glockenanker-Motoren. Beachten Sie die Tabelle auf Seite 3. • Funktionsmapping, siehe Hilfe in der Central Station 60213/60214/60215 oder eine ausführliche Tabelle zum Funktionsmapping finden Sie im Internet unter: www.maerklin.de/de/produkte/tools_downloads/technische_infos.html • updatefähig mit Central Station 60213/60214/60215 (Software Version 2,0, GFP 2.0 oder höher) • Programming on Main (PoM), diese Programmierung muss vom Steuergerät unterstützt werden. Beachten Sie hierzu die Bedienungsanleitung ihres Steuergerätes. • Einstellbarer Rangiergang • Brems- /Signalhalteabschnitt-Erkennung im Digitalbetrieb{/reg}
{-article id="328"}[text]{/article"}

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

  • ihre Informationen
  • Bilder des Modells
  • Bilder des Decoders
  • etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

allg. Infos

Dieser Decoder wurde in der Zeit ab 07/2010 bei Märklin als Nachfolger der bis dahin eingesetzten mfx-OEM-Variante des LokSound35 von ESU verbaut. Damit begann man bei Märklin wieder eigene Decoder zu entwickeln, zu bauen und einzusetzen. Der Decoder basiert auf einem ähnlichen Konzept wie die ESU-OEM-Variante.

Diese Decoder haben - entgegen der ursprünglichen Definition der 21-pol. mtc-Schnittstelle - nun "verstärkte" Ausgänge auch an AUX3/-4.

Das kann beim Einsatz in älteren mfx-Loks von Märklin zu Problemen führen, da diese Ausgänge dort teilweise durch zusätzliche, eigene Elektronik auf der Decoderträger-Platine verstärkt werden.

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

  • ihre Informationen
  • Bilder des Modells
  • Bilder des Decoders
  • etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

  • ihre Informationen
  • Bilder des Modells
  • Bilder des Decoders
  • etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

Decoder dieser Bauart besitzen verschiedene Protokolle. In der werkseitigen Ausführung sind das:

  • mfx-Protokoll
  • MM-II Protokoll - als Kompatibilitäts-Protokoll zum früheren Digital-System
Vorrangig wird immer das mfx-Protokoll bedient, wenn ein mfx-Gleissignal erkannt wird. Wird nur ein MM-II Protoikoll erkannt, ist das mfx-Protokoll abgeschaltet.
  • mfx Protokoll mit
    • bis zu 128 Fahrstufen
    • automatischer Adresszuordnung
    • automatischer Anmeldung an die Steuerzentrale
    • bis zu 15 schaltbare Sonderfunktionen (logisch, physikalisch)
    • richtungsabhängig programmiere Ausgänge & Funktionen
    • 6 externe Ausgänge, davon
      • 2 für die Stirnlicht-Funktion (AUX0-v/AUX0-r) - verstärkt
      • 4 für ext. Schaltfunktionen (AUX1, AUX2, AUX3, AUX4) davon bei
        • ESU/Märklin Decodern der 1./2. Generation AUX1+AUX2 verstärkt, AUX3+Aux4 unverstärkt [TTL-Pegel (+5V)]
        • Märklin Decodern der 3.Generation AUX1,...4 verstärkt
  • MM-II
    • (Kompatibilitätsprotokoll zu früheren Digitalsystem mit Steuergeräten älterer Bauart [6020, 6021].
    • Protokoll mit 255 Adressen

Hersteller: Maerklin

Artikel: 43866
MM2-/DCC-Adresse: 78/--
CSx-Lok-Name: ???? MHI

Die Lokomotive ist werkseitig mit einem mfx-Decoder versehen und lt. Märklin optimal eingestellt.

Für etwaige Änderungen an der Konfiguration beachten sie bitte genau die Anweisungen in der Betriebsanleitung, sowie die Hersteller-Hinweise auf der Web-Seite.

Wenn sie eine nicht mehr reproduzierbare Programmierung haben, dann können sie den Decoder wieder in seine Grundkonfiguration (Werkseinstellung) zurück versetzen.

Eine mfx-Lok meldet sich danach wieder unter dem Namen, der auch im Handbuch steht, bei der Zentrale an. Die Motor-Parameter und die Funktionstastenbelegung entsprechen wieder der Werkseinstellung.

Wie dieser RESET durchgeführt wird, erfahren sie aus
  • der Decoder-Dokumentation oder ggf. aus
  • der Betriebsanleitung oder
  • der Beschreibung ihres digitalen Steuergerätes.

Wer sich mit der CV-Programmierung auskennt, kann auch in die CV#8 den Wert 8 schreiben, dann sollte wieder alles normal sein.

Wer die Programmierung mit einer 6021 doch selbst durchführen möchte, der findet hier auf dem Märklin-Server eine Anleitung pdf bl dazu.

Bei einrm RESET des Decoders, gehen alle vorher gemachten Änderungen an der Konfiguration verloren. Sollten sie also Einstellungn auf ihre Bedürfnisse abgeändert haben, so müssen diese später durch individuelle Neuiprogrammierung wieder hergestellt werden

CV-Informationen

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

  • ihre Informationen
  • Bilder des Modells
  • Bilder des Decoders
  • etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

Daten Ausführung Bemerkung


Die Decoder sind mit einem Sound-Prozessor nebst Soundspeicher ausgestattet. In einem Soundablaufplan kann  eine für  die jeweilige Lok hinterlegte Geräuschkomposition abgelegt werden, die beim Aktivieren des  Betriebsgeräusches abgespielt wird.

Dieses Geräusch wird durch den aktuellen Fahrzustand der Lokomotive synchronisiert und ermöglichst somit ein wirklich realistisches Geräuscherlebnis.

Der Soundspeicher kann mittels einer Software mit vorgefertigtigen bzw. auch mit individuellen Sounds geladen werden.
Downloads   Auf dieser Seite   finden sie alle notwendigen Informationen bzw. die benötigten Software-Komponenten von der
Märklin -Homepage:
{reg H}
  • 1 Kurze Adresse
  • 2 Min. Geschwindigkeit
  • 3 Anfahrverzögerung
  • 4 Bremsverzögerung
  • 5 Max. Geschwindigkeit
  • 7 Versionsnummer
  • 8 Herstellerkennung
  • 13 F1-F8 alt. Gleissig. [bit:F1 :F2 :F3 :F4 :F5 :F6 :F7 :F8 ]
  • 14 FL,F9-F15 alt. Gleissig. [bit:FL :F9 :F10 :F11 :F12 :F13 :F14 :F15 ]
  • 17 Lange Adresse HB
  • 18 Lange Adresse LB
  • 19 Traktionsadresse
  • 21 F1-F8 bei Traktion [bit:F1 :F2 :F3 :F4 :F5 :F6 :F7 :F8 ]
  • 22 FL,F9-F15 bei Traktion [bit:FL :F9 :F10 :F11 :F12 :F13 :F14 :F15 ]
  • 27 Bremsmodus [bit:::::DC neg.Rich.::DC pos.Rich.::]
  • 29 Konfiguration [bit:Richtung:Fahrstufen:Analog:::Adressen::]
  • 50 Altern. Gleissignal [bit:AC:DC:MM:MFX::::]
  • 52 Motortyp
  • 53 Regelreferenz
  • 54 Regelparameter K
  • 55 Regelparameter I
  • 56 Regeleinfluss
  • 57 Soundabstand, FS 1
  • 58 Soundabstand, FS >1
  • 59 Richtungssound
  • 60 Multibahnhofsansage [bit:Bahnhöfe:Bahnhöfe:Bahnhöfe:Endansage:Richtung:Ansagefolge::]
  • 63 Lautstärke gesamt
  • 64 Bremsschwelle
  • 66 Vorwärts Trimm
  • 95 Rückwärts Trimm
  • 105 Benutzerkennung
  • 106 Benutzerkennung
  • 136 Faktor ABV
  • 137 Faktor Rangiergang
  • 173 Zustandsspeicher 1 [bit:Funktionen:Fahrstufe:Anfahren:::::]
  • 174 Zustandsspeicher 2 [bit:Richtung:::::::]
  • 67 Geschw.slideelle FS1
  • 68 Geschw.slideelle FS2
  • 69 Geschw.slideelle FS3
  • 70 Geschw.slideelle FS4
  • 71 Geschw.slideelle FS5
  • 72 Geschw.slideelle FS6
  • 73 Geschw.slideelle FS7
  • 74 Geschw.slideelle FS8
  • 75 Geschw.slideelle FS9
  • 76 Geschw.slideelle FS10
  • 77 Geschw.slideelle FS11
  • 78 Geschw.slideelle FS12
  • 79 Geschw.slideelle FS13
  • 80 Geschw.slideelle FS14
  • 81 Geschw.slideelle FS15
  • 82 Geschw.slideelle FS16
  • 83 Geschw.slideelle FS17
  • 84 Geschw.slideelle FS18
  • 85 Geschw.slideelle FS19
  • 86 Geschw.slideelle FS20
  • 87 Geschw.slideelle FS21
  • 88 Geschw.slideelle FS22
  • 89 Geschw.slideelle FS23
  • 90 Geschw.slideelle FS24
  • 91 Geschw.slideelle FS25
  • 92 Geschw.slideelle FS26
  • 93 Geschw.slideelle FS27
  • 94 Geschw.slideelle FS28
  • 112 Ausgang LV Modus
  • 113 Ausgang LV Dimmer
  • 114 Ausgang LV Periode
  • 115 Ausgang LR Modus
  • 116 Ausgang LR Dimmer
  • 117 Ausgang LR Periode
  • 118 Ausgang Aux1 Modus
  • 119 Ausgang Aux1 Dimmer
  • 120 Ausgang Aux1 Periode
  • 121 Ausgang Aux2 Modus
  • 122 Ausgang Aux2 Dimmer
  • 123 Ausgang Aux2 Periode
  • 124 Ausgang Aux3 Modus
  • 125 Ausgang Aux3 Dimmer
  • 126 Ausgang Aux3 Periode
  • 127 Ausgang Aux4 Modus
  • 128 Ausgang Aux4 Dimmer
  • 129 Ausgang Aux4 Periode
  • 130 Ausgang Aux5 Modus
  • 131 Ausgang Aux5 Dimmer
  • 132 Ausgang Aux5 Periode
  • 133 Ausgang Aux6 Modus
  • 134 Ausgang Aux6 Dimmer
  • 135 Ausgang Aux6 Periode
  • 138 Lautstärke Bremssound
  • 139 Lautstärke Fahrsound
  • 140 Lautstärke Sound 1
  • 141 Lautstärke Sound 2
  • 142 Lautstärke Sound 3
  • 143 Lautstärke Sound 4
  • 144 Lautstärke Sound 5
  • 145 Lautstärke Sound 6
  • 146 Lautstärke Sound 7
  • 147 Lautstärke Sound 8
  • 148 Lautstärke Sound 9
  • 149 Lautstärke Sound 10
  • 150 Lautstärke Sound 11
  • 151 Lautstärke Sound 12
  • 152 Lautstärke Sound 13
  • 153 Lautstärke Sound 14
  • 154 Lautstärke Sound 15
  • 155 Lautstärke Sound 16
  • 176 Analog DC Anfahrspg.
  • 177 Analog DC Höchstspg.
  • 178 Analog AC Anfahrspg.
  • 179 Analog AC Höchstspg.
  • 257 Mapping FL (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
  • 258 Mapping FL (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
  • 259 Mapping FL (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
  • 260 Mapping FL (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
  • 261 für spätere Verwendung
  • 262 Mapping F1 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
  • 263 Mapping F1 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
  • 264 Mapping F1 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
  • 265 Mapping F1 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
  • 266 für spätere Verwendung
  • 267 Mapping F2 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
  • 268 Mapping F2 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
  • 269 Mapping F2 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
  • 270 Mapping F2 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
  • 271 für spätere Verwendung
  • 272 Mapping F3 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
  • 273 Mapping F3 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
  • 274 Mapping F3 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
  • 275 Mapping F3 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
  • 276 für spätere Verwendung
  • 277 Mapping F4 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
  • 278 Mapping F4 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
  • 279 Mapping F4 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
  • 280 Mapping F4 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
  • 281 für spätere Verwendung
  • 282 Mapping F5 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
  • 283 Mapping F5 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
  • 284 Mapping F5 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
  • 285 Mapping F5 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
  • 286 für spätere Verwendung
  • 287 Mapping F6 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
  • 288 Mapping F6 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
  • 289 Mapping F6 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
  • 290 Mapping F6 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
  • 291 für spätere Verwendung
  • 292 Mapping F7 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
  • 293 Mapping F7 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
  • 294 Mapping F7 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
  • 295 Mapping F7 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
  • 296 für spätere Verwendung
  • 297 Mapping F8 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
  • 298 Mapping F8 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
  • 299 Mapping F8 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
  • 300 Mapping F8 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
  • 301 für spätere Verwendung
  • 302 Mapping F9 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
  • 303 Mapping F9 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
  • 304 Mapping F9 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
  • 305 Mapping F9 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
  • 306 für spätere Verwendung
  • 307 Mapping F10 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
  • 308 Mapping F10 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
  • 309 Mapping F10 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
  • 310 Mapping F10 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
  • 311 für spätere Verwendung
  • 312 Mapping F11 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
  • 313 Mapping F11 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
  • 314 Mapping F11 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
  • 315 Mapping F11 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
  • 316 für spätere Verwendung
  • 317 Mapping F12 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
  • 318 Mapping F12 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
  • 319 Mapping F12 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
  • 320 Mapping F12 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
  • 321 für spätere Verwendung
  • 322 Mapping F13 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
  • 323 Mapping F13 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
  • 324 Mapping F13 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
  • 325 Mapping F13 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
  • 326 für spätere Verwendung
  • 327 Mapping F14 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
  • 328 Mapping F14 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
  • 329 Mapping F14 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
  • 330 Mapping F14 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
  • 331 für spätere Verwendung
  • 332 Mapping F15 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
  • 333 Mapping F15 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
  • 334 Mapping F15 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
  • 335 Mapping F15 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
  • 336 für spätere Verwendung
  • 337 Mapping Stand (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
  • 338 Mapping Stand (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
  • 339 Mapping Stand (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
  • 340 Mapping Stand (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
  • 341 für spätere Verwendung
  • 342 Mapping Fahrt (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
  • 343 Mapping Fahrt (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
  • 344 Mapping Fahrt (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
  • 345 Mapping Fahrt (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
  • 346 für spätere Verwendung
  • 347 Mapping Sens1 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
  • 348 Mapping Sens1 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
  • 349 Mapping Sens1 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
  • 350 Mapping Sens1 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
  • 351 für spätere Verwendung
  • 352 Mapping Sens2 (v) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
  • 353 Mapping Sens2 (v) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
  • 354 Mapping Sens2 (v) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
  • 355 Mapping Sens2 (v) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
  • 3565 für spätere Verwendung
  • 357 Mapping FL (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
  • 358 Mapping FL (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
  • 359 Mapping FL (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
  • 360 Mapping FL (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
  • 361 für spätere Verwendung
  • 362 Mapping F1 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
  • 363 Mapping F1 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
  • 364 Mapping F1 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
  • 365 Mapping F1 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
  • 366 für spätere Verwendung
  • 367 Mapping F2 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
  • 368 Mapping F2 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
  • 369 Mapping F2 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
  • 370 Mapping F2 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
  • 371 für spätere Verwendung
  • 372 Mapping F3 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
  • 373 Mapping F3 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
  • 374 Mapping F3 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
  • 375 Mapping F3 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
  • 376 für spätere Verwendung
  • 377 Mapping F4 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
  • 378 Mapping F4 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
  • 379 Mapping F4 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
  • 380 Mapping F4 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
  • 381 für spätere Verwendung
  • 382 Mapping F5 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
  • 383 Mapping F5 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
  • 384 Mapping F5 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
  • 385 Mapping F5 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
  • 386 für spätere Verwendung
  • 387 Mapping F6 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
  • 388 Mapping F6 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
  • 389 Mapping F6 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
  • 390 Mapping F6 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
  • 391 für spätere Verwendung
  • 392 Mapping F7 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
  • 393 Mapping F7 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
  • 394 Mapping F7 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
  • 395 Mapping F7 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
  • 396 für spätere Verwendung
  • 397 Mapping F8 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
  • 398 Mapping F8 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
  • 399 Mapping F8 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
  • 400 Mapping F8 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
  • 401 für spätere Verwendung
  • 402 Mapping F9 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
  • 403 Mapping F9 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
  • 404 Mapping F9 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
  • 405 Mapping F9 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
  • 406 für spätere Verwendung
  • 407 Mapping F10 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
  • 408 Mapping F10 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
  • 409 Mapping F10 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
  • 410 Mapping F10 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
  • 411 für spätere Verwendung
  • 412 Mapping F11 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
  • 413 Mapping F11 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
  • 414 Mapping F11 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
  • 415 Mapping F11 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
  • 416 für spätere Verwendung
  • 417 Mapping F12 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
  • 418 Mapping F12 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
  • 419 Mapping F12 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
  • 420 Mapping F12 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
  • 421 für spätere Verwendung
  • 422 Mapping F13 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
  • 423 Mapping F13 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
  • 424 Mapping F13 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
  • 425 Mapping F13 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
  • 426 für spätere Verwendung
  • 427 Mapping F14 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
  • 428 Mapping F14 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
  • 429 Mapping F14 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
  • 430 Mapping F14 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
  • 431 für spätere Verwendung
  • 432 Mapping F15 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
  • 433 Mapping F15 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
  • 434 Mapping F15 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
  • 435 Mapping F15 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
  • 436 für spätere Verwendung
  • 437 Mapping Stand (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
  • 438 Mapping Stand (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
  • 439 Mapping Stand (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
  • 440 Mapping Stand (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
  • 441 für spätere Verwendung
  • 442 Mapping Fahrt (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
  • 443 Mapping Fahrt (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
  • 444 Mapping Fahrt (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
  • 445 Mapping Fahrt (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
  • 4416 für spätere Verwendung
  • 447 Mapping Sens1 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
  • 448 Mapping Sens1 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
  • 449 Mapping Sens1 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
  • 450 Mapping Sens1 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
  • 451 für spätere Verwendung
  • 452 Mapping Sens2 (r) A [bit:LV :LR :Aux1 :Aux2 :Aux3 :Aux4 :Aux5 :Aux6 ]
  • 453 Mapping Sens2 (r) B [bit:ABV :RG :BrSnd :FaSnd :Snd1 :Snd2 :Snd3 :Snd4 ]
  • 454 Mapping Sens2 (r) C [bit:Snd5 :Snd6 :Snd7 :Snd8 :Snd9 :Snd10 :Snd11 :Snd12 ]
  • 455 Mapping Sens2 (r) D [bit:Snd13 :Snd14 :Snd15 :Snd16 ::::]
  • 456 für spätere Verwendung
{/reg}

Siehe auch folgende Märklin-Doku.

Der Decoder wird auf die mtc-Stiftleiste gesteckt, die sich auf  dem Decoderträges befindet.

mtc-dec-con

Dabei wird die decoderseitige Buchsenleiste von unten durchgesteckt.

Eine Steckung in umgekehrter Richtung geht zwar nur unter Gewalt, aber es ist möglich, den Decoder nur leicht aufzustecken. Dabei kann es aber im Betrieb zur Zerstörung des Decoders kommen.

neinEin ext. Decoder-Pufferspeicher ist bei diesem Modell  werkseitig nicht verbaut.

{-article id="1378"}[text]{/article}

Ansicht(*)

Lautsprecher-Daten Wert Bild
Ersatzteil#
  • E182576 Lautsprecher incl. Haltebügel zur Montage.
 E182576
Abmessungen/Durchmesser   20 [mm]
Scheinwiderstand   8 [Ohm]
Leistung   0,5 [Watt]
Zubehör   -
Anmerkung   .
Ersatz   -
Hinweis(e)   -

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

  • ihre Informationen
  • Bilder des Modells
  • Bilder des Decoders
  • etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

Der Lautsprecher ist mittels Litzen (meistens weiß oder rot/schwarz) mit dem Soundmodul / Decoderträger verbunden.

Bei Märklin / Trix wurden im Laufe der Jahre unterschiedliche Lautsprechertypen verbaut. Dabei sind demen den mechanischen Kennwerten - Bauart, Abmessungen, etc. - ganz besonders die el. Kenndaten wie - Scheinwiderstand, Leistung, etc. - interessant.

Die nachfolgende Übersicht soll eine Einordnung geben.

 Decoder-Typ Sound-Modul  Scheinwiderstand  Leistung  Bild  Bemerkungen
 Fx-Decoder  extern  8/32 Ohm      Verschiedene Größen**.
Decoder mit externem Soundmodul DVM09  extern  32 Ohm      Verschiedene Größen*'. Pic-Decoder und mfx-Decoder möglich.
 mfx-Decoder 1. Gen Basis ESU  integriert  100* Ohm      Verschiedene Größen*'. wurden nur  bis 2004 verwendet, ggf. mit Zusatzwiderstand (siehe unten).
 msD-Decoder 2. Gen. Basis Märklin  integriert  8 Ohm      Verschiedene Größen**.
 msD3-Decoder  integriert   Verschiedene Ausführungen  mit Resonanzgehäuse sowie mit/ohne Mini-Stecker.
br05tenderLSjm4 det

 *  Anfangs kam es bei diesen Lautsprechern zu einer Überlastung bei zu hoch eingestellter Lautstärke in den verwendeten Decodern, wenn gleichzeitig eine zu geringe Bedämpfung des meist offen eingebauten Lautsprechers vorlag.

Märklin hat dann empfohlen, in eine Lautsprecherleitung einen Widerstand von 27 ... 47 Ohm einzubauen.

Bis auf ganz wenige Ausnahmen wurden alle frei- d.h. nicht gekapselt - eingebaut. Als Resonanzraum diente dann das umgebende Gehäuse.

** Es gibt Größen in:

16, 20, 23, 28mm


msd dec soundchip maked 300Diese Decoder sind mit einer Sound-Chip (Analog-Devices ????) versehen. Der angeschlossene Lautsprecher sollte einen Scheinwiderstand von 4 - 8 Ohm aufweisen. Dabei kann der Chip eine max. Leistung von ca. 1 ... 1,5W liefern. Das geht aber nur, wenn die Stufe im Zustand der Leistungsanpassung betrieben wird. Dabei sollte der innere Widerstand der Soundstufe und der (Schein-)Widerstand des angeschlossenen Lautsprechers möglichst gleich sein. Märklin verwendet selbst 8 ohmige Lautsprecher und ist somit etwas oberhalb dieser Anforderung.

Für diesen Decoder können auch Lautsprecher von anderen Herstellern verwendet werden. Neben den Abmessungen müssen auch die el. Kennwerte berücksichtigt werden.

Zu beachten ist auf jeden Fall, dass der Scheinwiderstand 4 ... 8 Ohm beträgt.

Kleinere Werte sind - wegen (Überlast/Kurzschluss) - nicht erlaubt. Größere Werte sind - in der Regel-  unkritisch, aber die abgegebene Leistung (...Lautstärke) wird sich verringern.



Diese Decoder haben - entgegen der ursprünglichen Definition der 21-pol. mtc-Schnittstelle - nun "verstärkte" Ausgänge auch an AUX3/-4.

Das kann beim Einsatz in älteren mfx-Loks von Märklin zu Problemen führen, da diese Ausgänge dort teilweise durch zusätzliche, eigene Elektronik auf der Decoderträger-Platine verstärkt werden.
tab

Das Modell bietet Tuningmöglichkeiten mit einfachen bis hin zu schwierigen Anforderungen, die je nach pers. Geschmack und Fähigkeiten durchführbar sind.

Hier sind einige Vorschläge aufgeführt. Details finden sie unter den weiteren Reitern bzw. in den Umbau-Dokumentationen.

TypNam-Variable (tee-speisewagen) nicht belegt/auswertbar || mit akt. Wert nicht verarbeitbar/ggf. (noch) ungültig !
BR=br00
Br-Variable (br00) nicht belegt/auswertbar || mit akt. Wert nicht verarbeitbar/ggf. (noch) ungültig !


Stirnlicht/er

Platine/n

Dec-Variable (msd) nicht belegt/auswertbar || mit akt. Wert nicht verarbeitbar/ggf. (noch) ungültig !
||
TypNam-Variable (tee-speisewagen) nicht belegt/auswertbar || mit akt. Wert nicht verarbeitbar/ggf. (noch) ungültig !
Dec-Variable (msd) nicht belegt/auswertbar || mit akt. Wert nicht verarbeitbar/ggf. (noch) ungültig !
||
TypNam-Variable (tee-speisewagen) nicht belegt/auswertbar || mit akt. Wert nicht verarbeitbar/ggf. (noch) ungültig !
Warning: Undefined variable $bel_zsb in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/1763783_db91b0816b1db0c07d1e9e3f4eb37d5d on line 553

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

  • ihre Informationen
  • Bilder des Modells
  • Bilder des Decoders
  • etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

  • ihre Informationen
  • Bilder des Modells
  • Bilder des Decoders
  • etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

{reg A}

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

  • ihre Informationen
  • Bilder des Modells
  • Bilder des Decoders
  • etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

{pub}{-article301"}[text]{-/article}{-/pub}{/reg}Diese Informationen können nur registrierte Benutzer sehen.?>{/source}
Quit-art-2483
Quit Article: 1379 ... BR= / Art= br00 / 43866
{-tab-art-1115 title="Motor(*)"}
Quit *** kein Motor ***
Quit article=2747
Quit *** keine Infos ***
Quit article=2448
Quit *** kein Antrieb/Regelung ***
Quit *** keine Merkmale ***
Quit article=2975
Quit *** keine Montage ***
Quit article=2976
Quit *** keine Entstörung ***
Quit article=2977
Quit *** keine sonst. Dokus ***
Quit article=2978
Quit *** no tabs ***

Schleifer

E206370 schleiferDie Märklin-Lokomotive ist mit einem asymmetrischen, einclipsbaren 42mm langen Mittelschleifer ET#: E205229 ausgerüstet, Die Schleiferauflage ist in diesm Bild gelocht. Bei neuere Ausführungen ist sie durchgehend geschlossen.

Derm Schaft ist innen hohl. Durch ihn hindurch wird das Anschlußkabel geführt.

{-article id="-599"}[text]{/article}

mae sl E214438 250mae Massefeder E241020 dg25Die Montage erfolgt in den Drehgestellen:

  • Für die Stromversorgung wird der, Drehgestellschleifer: E214438,
  • Für die Masseabnahme wird die Massefeder: E241020 mit 25mm Achsabstand

verwendet.

Info

Grundsätzlich unterscheiden wir bei Lokomotiven unterschiedliche, mögliche Störquellen wie:

  • Schleifer,
  • Motor,
  • etc.
die durch geeignete Maßnahmen in die Entstörung einzubeziehen sind.

Da es beim Betrieb der Lok - durch Funkenbildung am Schleifer und Motor - zu breitbandige Störungen, die heute unter "Elektro-Smog" eingeordnet werden - kommen kann, ist eine Entstörung dringend geraten.

  • Störungsauswirkungen

    Die Störungen können in digitalen Modellbahn-Systemen z.B. zu unvorhergesehenen Effekten - wie Nichtsteuerbarkeit der Lokomotiven, unkontrollierte Steuerung anderer Lokomotiven, Signale, etc. führen.

    Ein weiterer Teil der Störungen kann sich z.B. aber auch auf den Funkempfang auswirken. Wegen der Breitbandigkeit, können dabei auch andere Frequenzbereiche - z.B. solche für sensible Bereiche/Dienste wie Herzschrittmacher, Flugfunk, etc. - betroffen sein.

  • Maßnahmen

    Zur Minimierung der Störungen sind seitens des Produkt-Herstellers verschiedene Maßnahmen - nach der EMV - Richtlinie - vorzusehen: Dazu gehören z.B. Drosselspulen und Kondensatoren - teils in komplexer Anordnung und auch besondere Abschirmungen.

Grundsätzlich gelten folgende Hinweise:

  • vorhandene Entstörbauteile
    • dürfen nie ausgebaut werden  und
    • müssen immer so nah wie möglich an der Störquelle verbaut sein, damit eine Antennenwirkung über ggf. vorhandene  Anschlussleitungen minimiert wird.

In manchen Lokomotiven baut Märklin/Trix Bauteile zur Entstörung der Schleiferzuleitungen ein.

Eine Längsdrossel in die Schleiferzuleitung zum Decoder - bei Trix wird systembedingt in jede der beiden Radschleiferleitungen eine verbaut - bedämpft Störsignale , die das Digitalsignal überlagern können und damit Störungen bei der Kommunikation zwischen Decoder und Steuergerät (Stichwort: "Geisterlok") verursachen können.

Da Modellbahn-Lokomotiven mit Schleifern und Motore ausgerüstet sind, treten im Betrieb unterschiedliche Störsignale auf.. Am Motor werden sie i.d.R. durch ein Phi(?)-Filter aus 2 Induktivitäten und biszu drei Kondensatoren bedämpft.

Die Störsignale an den Schleifern der Lok, müssen anders behandelt werden. Speziell bei Märklin-Loks mit dem Mittelschleifer können Störungen durch schlechte Kontaktgabe entstehen.

  • Längsdrossel

    Diese werden direkt in der Schleiferleitung eingelötet, Dabei handelt es sich im elektrischen Sinn um eine Induktivität (Spule). Es gibt sie in verschiedenen Bauausführungen.

    • drossel draht märklin schleifer 47µH 200Analoger Betrieb

      (ältere Bauform) UKW-Drossel

    • drossel draht märklin schleifer 47µH 200SL Drossel 47µHDigitaler Betrieb(neuere Bauformen) Längsdrossel

drossel draht märklin schleifer 47µH 200
  • Gleichtakt-Filter

    Durch gegenläufigen Stromfluß (Hin-/Rückleitung) werden Störsignale unterdrückt,

neinZusätzliche Entstörungsmaßnahmen  liegen bei diesem Fahrzeug nicht vor.

Im Stummiforum fand ich diesen sehr interessanten Beitrag zum Theme Schleifer, den ich hier verlinken möchte: https://www.stummiforum.de/viewtopic.php?t=55685

Bei Märklin werden - bedingt durch das Mittelleiter-Gleissystem - bei Lokomotiven und Wagen seit je her Mittelschleifer eingesetzt. Sie unterscheiden sich durch ihre Bau-Montageform, Länge und Ausführung der Schleifauflage. Die nachfolgende Zusamenstellung gibt eine kleine Übersicht.

Alle Angaben ohne Gewähr!

Zusammenstellung nicht vollständig - wird laufend ergänzt.

Artikel# Bild Aus-führ-ung Kabel Schleif-Auflage Länge [mm] Montage Bemer-kungen Ver-wendung
            Art im Drehgestell

7185 7165 unsym.Loch-schleifer  ohne  mit Loch  62 Schrau-be    Nachfolge: E214530
7175 7165 sym.Loch-schleifer  ohne  mit Loch 42 Schrau-be
7165 7165 unsym.Loch-schleifer  ohne  mit Loch 70 Schrau-be
7164 E128239 sym.Loch-schleifer ohne mit Loch 50  Schrau-be fehlt noch Aufnahme mit gerundeten EndenSchraube: E756090; Senkschraube M2x7 z.B. BR18.1, wüC/K , Re 460, BR17 ... S10
7113 7173_E201570 unsym.Loch-schleifer  ohne  mit Loch Schrau-be
E103264 E128239-250 sym.Flüster-schleifer ohne  glatt 50 Clip     z.B. BR798
E127301 E128239 sym.Flüster-schleifer ohne glatt 50   Schrau-be Unter der Lok mittels Grobgewinde-Schraube  und Montageplatte Aufnahme mit gerundeten EndenSchraube und Montageplatte nicht gelistet Abbildung in ET-Blatt falsch !z.B. BR65
E128239 E128239-250 sym.Flüster-schleifer ohne glatt Clip fehlt noch breite 4-Clip-Aufnahme mit gerundeten Enden z.B. VT10
E138079 E128239-250 sym.Flüster-schleifer ohne  glatt Clip   geänderte Aufhängung der Schleiferfäche mit breiter 4-pol. Clip-Aufnahme   diverse Loko-motiven
E141133 E128239-250 sym.Flüster-schleifer ohne glatt Clip  geänderte Aufhängung der Schleiferfäche mit schmaler 4-pol. Clip-Aufnahme   diverse Loko-motiven
E206370 E201495 SL 42mm 250 sym.Flüster-schleifer ohne glatt 51 Clip E201495 SL 42mm 250 breite, lange 4-Clip-Aufnahme mit gerundeten Enden z.B. BR21x
262501   sym.Flüster-schleifer ohne glatt 50 Clip   breite, lange 4-Clip-Aufnahme mit gerundeten Enden z.B. BR06
282510 E212448 sym.Steck-schleifer    mit Steck-stange Steck  alte Version: Benötigt eine entsprechende Aufnahme Aufnahme mit gerundeten Endenmit Kontaktstange z.B. wüC, BR18.1
E212448 E212448 sym.Loch-schleifer ohne mitLoch ? mitSchrau-be  fehlt noch Aufnahme mit gerundeten EndenSchraube: E786790 Senkschraube M2x4,6 z.B. BR59, wüC, wüK
E214530 E214530-7185 sym.Loch-schleifer  ohne  mitLoch 62 mitSchrau-be     Aufnahme mit gerundeten EndenSchraube: E786790 Senkschraube M2x4,6Nachfolger von 7185 E44 [34440 / 37440]
E225647 E225647 1a sym.Flüster-schleifer ohne glatt ? Clip br38 sl 300 schmale, kurze4-Clip-Aufnahme mit gerundeten Enden z.B. BR38(neu)
E280270 E225647 1a sym.Flüster-schleifer  ohne glatt ? Clip fehlt noch Aufnahme mit gerundeten Enden z.B. BR42
E306328 E225647 1a sym.Flüster-schleifer  ohne glatt 50 Clip fehlt noch  Aufnahme mit gerundeten Enden und schmaler Cklip-Aufnahme E75
E461190 E461190   ohne  mitLoch    Clip    auf Montagesockel ET194, LAG Triebwagen

Zusammenstellung nicht vollständig - wird laufend ergänzt.

Artikel# Bild Aus-führ-ung Kabel Schleif-Auflage Länge [mm] Montage Bemer-kungen Ver-wendung
            Art im Drehgestell


314939 7165 sym.Radschleifer  ohne  seitl. Rad-Innen-Fläche 42 ???? Clip ja Nachfolge: E314939


Zusammenstellung nicht vollständig - wird laufend ergänzt.

Artikel# Bild Aus-führ-ung Kabel Auflage Länge [mm] Montage Bemerk-ungen Ver-wen-dung
            Art im Drehgestell

E147251 folgt               43252
E103751 E103751_Schleifer-mit_Drehzapfen-5cm sym.Loch-schleifer mit Lötan-schluss mitLoch 50 Dreh-zapfen z.B. 43279
E201495 E201495 SL 42mm 250 sym.Loch-schleifer ohne mit Loch 42 Clip E201495 SL 42mm 250 2 ClipAufnahme mit gerundeten Enden z..B. KranwagenGoliath
E205229 stark asym.Loch-schleifer mit Stecker mit Loch 41 Dreh-zapfen E205229_in-DG-250 Nachfolge-modell E263109 UIC-X Wagen1:93,54330873406
E227560 E414940_Drehgestellwagen leichtasym.Loch-schleifer mit Stecker mit Loch 50 Dreh-zapfen E263109-250_im_DG Wie E414940,nur mit Stecker am Kabelende ?
E214438 E103751_Schleifer-mit_Drehzapfen-5cm asym.Loch-schleifer mit Lötan-schluss mit Loch 50 Dreh-zapfen 20210522_165648-SL-250 baul. identisch mit E103751? Behelfsgepäck-wagen z.B.43986, 43992, 49962
E263109 E263109 schleifer stark asym.Flüster-schleifer mit Lötan-schluss ohne Loch 41 Dreh-zapfen E263109-250_im_DG Vorläufer-rmodell E205229 UIC-X Wagen1:93,5
E272347 fehlt  leider aber ähnlich wie  sym.Flüster-schleifer mit Lötan-schluss glatt 50  Dreh-zapfen  br38 sl 300 Vorläufer-rmodell E214438   z.B. Wagenset 42265
E414940 E414940_Drehgestellwagen leichtasym.Loch-schleifer mit Lötan-schluss mit Loch 50 Dreh-zapfen E263109-250_im_DG Pwagen älterer Bauart (z.B. 4411) mit Kunststoff-gehäuse 1:100
E418100 E418100 Auflage durchgehend asym 250 leichtasym.Flüster-schleifer mit Lötan-schluss ohne Loch 50 Dreh-zapfen 73404
E46667286 E46667386 MaeTrx1 federnder Schleifer  ohne ohne Loch 42 Schiebe-lager E418100 Auflage durchgehend asym 250 Spezialschleifer von Trix-Express.Wird aber auch bei einigen Märklin-Wagen verwendet.
tab

Info

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

  • ihre Informationen
  • Bilder des Modells
  • Bilder des Decoders
  • etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.


Typ-Variable (speisewagen) nicht belegt/auswertbar || mit akt. Wert nicht verarbeitbar/ggf. (noch) ungültig !
Typ-Variable (speisewagen) nicht belegt/auswertbar || mit akt. Wert nicht verarbeitbar/ggf. (noch) ungültig !
{-snippet alias="php-script-varnames2lowcase_set-default-values_set-message-vars"}
Typ-Variable (speisewagen) nicht belegt/auswertbar || mit akt. Wert nicht verarbeitbar/ggf. (noch) ungültig !

Außen

Typ-Variable (speisewagen) nicht belegt/auswertbar || mit akt. Wert nicht verarbeitbar/ggf. (noch) ungültig !

Front

Br-Variable (br00) nicht belegt/auswertbar || mit akt. Wert nicht verarbeitbar/ggf. (noch) ungültig !
tab{-article id="9999"}[text]{/article}
Typ-Variable (speisewagen) nicht belegt/auswertbar || mit akt. Wert nicht verarbeitbar/ggf. (noch) ungültig !
{-article id="1103"}[text]{/article}
Typ-Variable (speisewagen) nicht belegt/auswertbar || mit akt. Wert nicht verarbeitbar/ggf. (noch) ungültig !
Br-Variable (br00) nicht belegt/auswertbar || mit akt. Wert nicht verarbeitbar/ggf. (noch) ungültig !
Typ-Variable (speisewagen) nicht belegt/auswertbar || mit akt. Wert nicht verarbeitbar/ggf. (noch) ungültig !
Typ-Variable (speisewagen) nicht belegt/auswertbar || mit akt. Wert nicht verarbeitbar/ggf. (noch) ungültig !

Stirnlicht/er

Die Stirnlicht-LEDs wurden werkseitig bereits in warm-weisser Ausführung verbaut.

Lw-Variable (-) nicht belegt/auswertbar || mit akt. Wert nicht verarbeitbar/ggf. (noch) ungültig !
Lw-Variable (-) nicht belegt/auswertbar || mit akt. Wert nicht verarbeitbar/ggf. (noch) ungültig !
Quit-2598

Allgemein

Das Fahrzeug ist mit den Kurzkupplungen versehen, wie sie seit geraumer Zeit von Märklin/Trix verbaut werden.

Diese Kupplungen besitzen eine Steckaufnahme und einen Kurzkupplungskopf. Die Steckaufnahme wird in einen sogn. NEM-Schacht gesteckt. Dieser kann verschiedenartig geführt werden.

  • mit Kulissenführung

    Ermöglicht eine saubere Führung, speziell in Kurven und anspruchsvollen Gleisfiguren.

  • mit Drehpunktführung

    Eine einfachere Variante, die oft bei gerinen Platzverhältnissen gewählt wird.

Dieses Fahrzeug ist mit 1-poligen., el. leitenden Kupplungen vom Typ: 72020 ausgestattet.

Für die stromleitende Verbindung von H0 Modellbahnfahrzeugen gibt es bei Märklin eine einpolige, /E115737_1-pol_el-kupplung-72020-21trennbare Kupplung für den Einsatz in Fahrzeugen mit Norm-Kupplungsschacht nach NEM652.

Diese - vor Jahren durch die Firma RTS entwickelte - Kupplung gibt es mittlerweile als Märklin-Komponente unter der Mä-ET#72020 bzw. Mä-ET#72021. Einzeln ist sie unter der ET# E115737 erhältlich.

Die Kupplung wird im NEM-Schacht montiert und da unsere Lokomotive einen NEM-Schacht hat, ist ihre Montage kein wirkliches Problem.

Bild: © by Märklin

/E115737_1-pol_el-kupplung-72020-21Die Lokomotive / der Wagen ist beidseitig mit kulissengeführten Montageschächten nach NEM362 ausgestattet. In den können tauschbare Kurzkupplungsköpfe eingesetzt werden.

Die Kulissenführung ermöglicht einen eng gekuppelten Wagenverband, der auch in Kurven weitgehend erhalten bleibt.

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

  • ihre Informationen
  • Bilder des Modells
  • Bilder des Decoders
  • etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

tab
{-article id="503"}[text]{/article}

Outsideatt-icon

Bild-Dateiverzeichnis: images/content/stories/firmen/maerklin/BR_000/43866/outside/ zu Artikel: (43866) existiert (noch) nicht!

Bild-Dateiverzeichnis: images/content/stories/firmen/maerklin/BR_000/43866/inside/ zu Artikel: (43866) existiert (noch) nicht!

neinFür dieses Modell sind derzeit  keine Probleme bekannt.

{-article984"}[text]{/article}

Das Modell bietet Tuningmöglichkeiten mit einfachen bis hin zu schwierigen Anforderungen, die je nach pers. Geschmack und Fähigkeiten durchführbar sind.

Hier sind einige Vorschläge aufgeführt. Details finden sie unter den weiteren Reitern bzw. in den Umbau-Dokumentationen.

TypNam-Variable (tee-speisewagen) nicht belegt/auswertbar || mit akt. Wert nicht verarbeitbar/ggf. (noch) ungültig !

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

  • ihre Informationen
  • Bilder des Modells
  • Bilder des Decoders
  • etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

{-tab-art-915 url="https://google.com" title="https://google.com"}
