Kessel-Platinen für die Märklin<-dampfloks der="" br="" 01="" db="" strong="">
Die Lokomotive ist mit zwei Platinen ausgerüstet. Während über die Tender-Platine der Anschluss des Lautsprechers und der hinteren Gleismasse erfolgt, übernimmt die Kesselplatine die Aufname des Decoders, den Anschluss des Rauchsatzes und des Motors, sowie die Stromabnahme für den Mittelschleifer und die Gleismasse vorne.
Decoderträger-Platinen

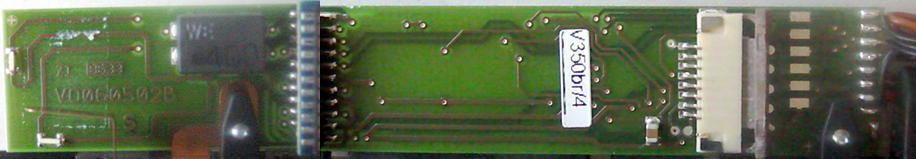

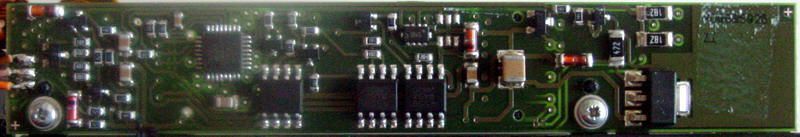

Die Kesselplatine besitzt mit der mtc-Schnittstelle die Möglcikeit zur Aufnahme des Decoders. Zusätzlich befinden sich noch - je nach Antriebstechnik - die Ansteuerschaltungen für den Kompakt-Drive/SoftDrive Antrieb darauf.. Sie besitzt folgende Anschlüsse.
- des Rauchsatzes
- die unteren Spitzen-LEDs, die auf einer eigenen Platine bzw. einem Folienleiter sitzen
- die Verbindungsleitungen zum Tender für
- den Lautsprecher und
- das Tenderspitzenlicht
- Spannungsversorgung
Decoderträger-Platinen [KS/CSin2]
|
||||||||||||
Decoderträger-Platinen [SDS/CSin3]
|
||||||||||||
Decoderträger-Platinen [DC/Trix]
Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
einfach an meine - im Impressum hinterlegte - eMail-Adresse.
Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.
Anschlussplan
Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
einfach an meine - im Impressum hinterlegte - eMail-Adresse.
Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.
{reg H}| Wenn sie sich anmelden / registrieren, können sie den vollen Umfang dieser Web-Seite mit weiteren Detail-Informationen ansehen. |
| If you login / register , you will have a total look to this website with even more detail information. |
Montage
Die Platine ist hochkant im Kessel eingebaut und über mehrere dünne schwarze Kabel mit der Tenderplatine verbunden.
Die Anschlüsse an der dem Führerhaus zugewandten Seite, werden über Kabel in den Tender durchgeschleift.
Die Montage der Platine erfolgt mit einer Schraube ET#: 786750 an einem kleinen Metallsteg, über den auch eine Masseverbindung (Gleismasse) realisiert wird.
Abb.: © by Märklin/TrixLink zur Tender-Platine
Die Daten der Tender-Platine finden sie unter diesem Link
