Platine mit mtc-Schnittstelle für Schlepptender-Dampfloks der BR 03, 41, 44, 50 DRG / DB.
Diese Platine wird verwendet, um in Dampflokomotiven mit Märklin-Knickrahmen
Es bestehen verschiedene Layout- bzw. Bestückungsvarianten. Die nachfolgende Zusammenstellung zeigt die Unterschiede und ggf. Tuning-Möglichkeiten.einen mfx-Decoder nebst Lautsprecher (28 mm) im Kastentender unterzubringen.
Layout 1

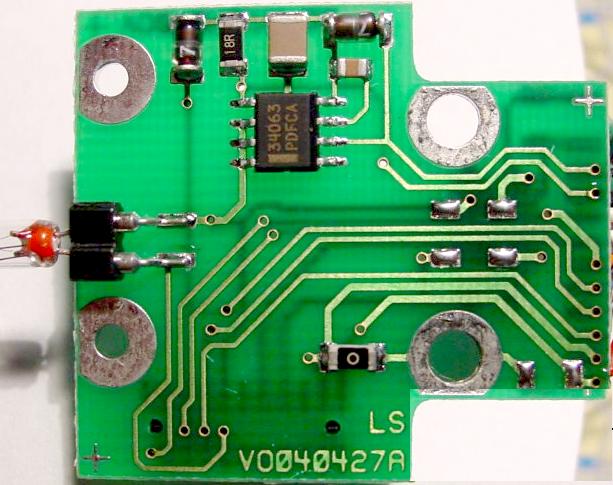

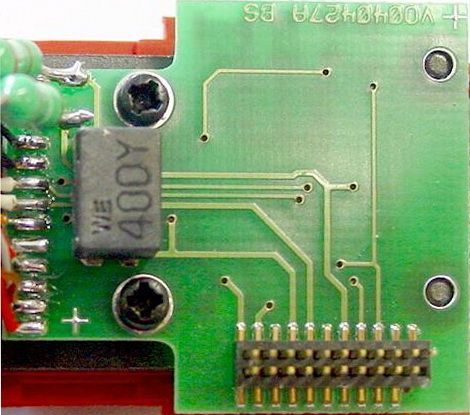

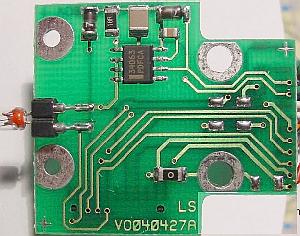

Platine
| Märklin Schnittstellenplatine für Schlepptender-Dampfloks / Layout 1 [BR 41] |
|
|
|
||||
| ET-#: 610745 / VO040427A | |||||
| Hinweis: | Die Platine besitzt 12 Anschluss-PADs für die Verkabelung der Komponenten. |
Anschluß-/Bestückungs-/Schaltplan
Layout 2
Die Platine wurde mit verschiedenen Bestückungen verbaut. Neben der teilbestückten Variante 2.1 ist auch die vollbestückte Variante 2.2 verwendet worden. Der Unterschied besteht darin, dass in V 2.2 noch ein Funktionsverstärker für AUX4 vorhanden ist, über den dann eine weitere Schaltfunktion ausgeführt werden kann.
Var 2.1
Platine
Märklin Schnittstellenplatine für Schlepptender-Dampfloks / Layout 2 V1[BR 44, BR 50]
|
|
|
|||||
| ET-#: 119389 / VO040427B | ||||||
| Hinweis: | Die Platine besitzt 13 Anschluss-PADs für die Verkabelung der Komponenten. | |||||
Anschluß-/Bestückungs-/Schaltplan
Tuning
Auf der Unterseite der Platine sind einige freie PADs zu erkennen. Diese gehören zueiner unbestückten Verstärkerstufe für den AUX4-Ausgang. Man kann die fehlenden Bauteile nachrüsten und erhält dann einen zusätzlichen Schaltausgang, der nun über eine geeignete Decoder-Programmierung aktiviert werden kann. Die Nachrüstung ist hier beschrieben.
Var 2.2
Platine
 |
|
|||||
|
ET-#: 119389 / VO040427B |
||||||
Anschluß-/Bestückungs-/Schaltplan
Layout 3
Die Platine wurde mit verschiedenen Bestückungen verbaut. Neben der unbestückten Variante 3.1 ist auch die vollbestückte Variante 3.2 verwendet worden.Der Unterschied besteht darin:
- das in V3.1 der unverstärkte AUX3 Ausgang über R7 (0 Ohm) auf die Anschlußpad geschaltet ist.
- dass in V 3.2 zusätzlich eine Schaltung für den Betrieb einer TELEX-Kupplung und noch der verstärkte Ausgang AUX4 vorhanden ist.
Var 3.1
Platine
Auf dieser Platine sind alle möglichen Funktionserweitungen (Zusatzschaltungen) n i c h t bestückt - eine interessante Basis für Bastler.
MärklinLayout 3 V1 [Trix BR 44] |
|
| |||||
| ET-#: 610563 / VO040427C | ||||||
Anschluß-/Bestückungs-/Schaltplan
Tuning
Auf der Unterseite der Platine sind einige freie PADs zu erkennen. Diese gehören zu verschiedenen Funktionen.
- Die oberen PADs gehören zu einer Stromreduzierungsschaltung für den Betrieb einer TELEX-Kupplung am Tender.
- Die unteren PADs gehören zu einer Verstärkerstufe für den AUX4-Ausgang.
Man kann die fehlenden Bauteile nachrüsten und erhält dann zusätzliche Schaltausgänge, der nun über eine geeignete Decoder-Programmierung aktiviert werden können.
Var 3.2
Die Platine ist die vollbestückte Variante mit Schaltfunktionen für:
- Betrieb einer TELEX-Kupplung am Tender
- zusätzlicher Schaltausgang AUX4
Platine
MärklinLayout 3 V2 [BR 03|29830] |
|
| |||||
| ET-#: 610745 / VO040427C | ||||||
Anschluß-/Bestückungs-/Schaltplan
Layout 4
Diese Layouts zeigen nun weitere Variante dieser Platine. Man hat nun die TELEX-Ansteuerung in einen eigenen PIC-Prozessor überführt. Das bisher verwendete IC MC34063 wurde nun durch die Mikro-Controller-Lösung ersetzt.
Es können nun 2 ! TELEX-Kupplungen (vorne / hinten) angeschlossen werden, die dann allerdings beide gleichzeitig ausgelöst werden.
Var 4.1
Diese Platine enthält k e i n e Steckvorrichtung für ein rückwärtiges Stirnlicht. Sie stammt wahrscheinlich aus einer Startpackungs-Lokomotive, die oft in einer "abgespeckten" Ausstattung angeboten werden.
Platine
MärklinLayout 4.1 [ .................] |
|
| |||||
| ET-#: 119389 / VO040427D | ||||||
Anschluß-/Bestückungs-/Schaltplan
Var 4.2
Diese Platine enthält nun wieder die Steckvorrichtung für ein rückwärtiges Stirnlicht. Zusätzlich gibt es noch kleiner Layoutänderungen und neue Bauteile, die wahrscheinlich im Zusammenhang mit der PIC-Ansteuerung stehen.
Platine
MärklinLayout 4.2 [ BR 44, 50, 03 ] |
|
| |||||
| ET-#: xxxxxx / SE070119A | ||||||
Anschluß-/Bestückungs-/Schaltplan
Montage
Der Einbau bedingt ein geändertes Tendergewicht.
Abb.: © by Märklin / Trix
Abb.:© by Märklin/TrixMärklin setzt das nebenstehend abgebildete geänderte Gewicht ET#229116 ein.
Dieses besitzt die notwendigen Befestigungen für die Platine und den Lautsprecher (d=28 mm), die Platine wird im hinteren, etwas tieferliegenden Bereich montiert .
Im vorderen Bereich ist somit ausreichend Platz für die Montage des Lautsprechers vorhanden.
