Platine mit mtc-Schnittstelle für Schlepptender-Dampfloks der bayr. B VI der K.B.St.B.
Diese Platine ermöglicht in den neuen Modellen der bayr. B VI Dampf-Lokomotiven einen mfx-Decoder nebst Lautsprecher (d = 23 mm) unterzubringen.
Platine
Platine der MärklinLokomotiven der bayr. B VI 37974
 |
|
|||||
| ET-#:IK040720A | ||||||
| Bemerkungen: Die Platine ist extrem einfach gehalten. Es werden von der Schnittstelle nur die wichtigsten Anschlüsse auf die Löt-PAD-Reihe geführt. Die Anschlüsse für die Funktionsausgänge AUX1, AUX2, AUX3, AUX4 haben keine eigenen PADs und können im Bedarfsfall nur direkt an den korrespondierenden PINs der Schnittstelle abgegriffen werden. Die Platine wird von Märklin als Ersatzteil nicht mehr angeboten. Eine Ersatzlösung finden sie hier. |
||||||
Anschluß-/Bestückungs-/Schaltplan
{-accordion title="Downloads"}{-pub}{-article id="000"}[text]{/article}{/pub}{-reg R}
Bestückungsplan|target=s} Schaltplan|target=s}Montage
- Details
- Geschrieben von: Hans-Günter Heiserholt [Super-User]
- Kategorie: 21-mtc
- Zugriffe: 2090

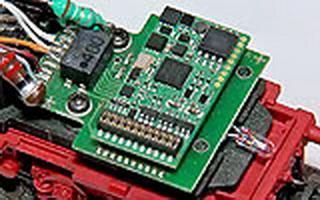

Platine mit mtc-Schnittstelle für Schlepptender-Dampfloks der BR 03, 41, 44, 50 DRG / DB.
Diese Platine wird verwendet, um in Dampflokomotiven mit Märklin-Knickrahmen
Es bestehen verschiedene Layout- bzw. Bestückungsvarianten. Die nachfolgende Zusammenstellung zeigt die Unterschiede und ggf. Tuning-Möglichkeiten.einen mfx-Decoder nebst Lautsprecher (28 mm) im Kastentender unterzubringen.

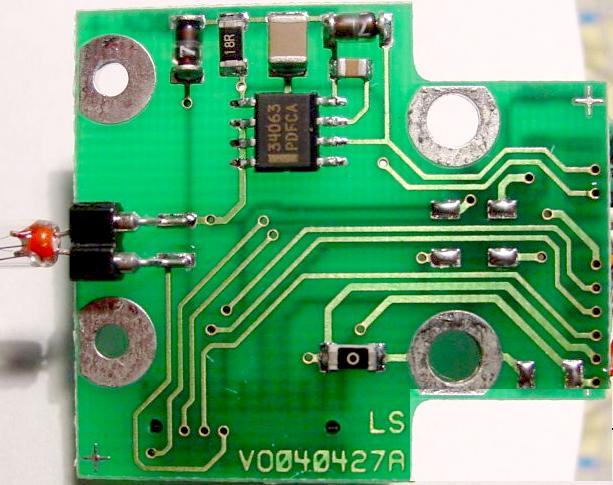

Layout 1

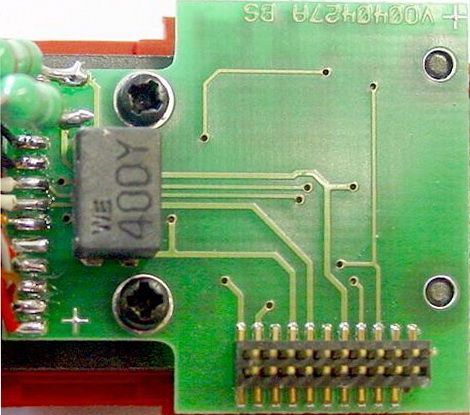

Platine

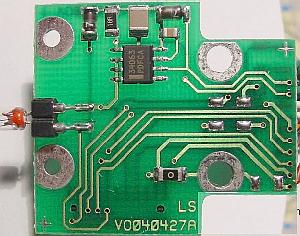

| Märklin Schnittstellenplatine für Schlepptender-Dampfloks / Layout 1 [BR 41] |
|
|
|
||||
| ET-#: 610745 / VO040427A | |||||
| Hinweis: | Die Platine besitzt 12 Anschluss-PADs für die Verkabelung der Komponenten. |

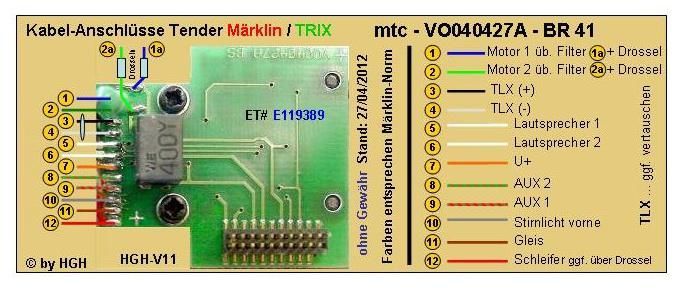

Anschluß-/Bestückungs-/Schaltplan
Layout 2
Die Platine wurde mit verschiedenen Bestückungen verbaut. Neben der teilbestückten Variante 2.1 ist auch die vollbestückte Variante 2.2 verwendet worden. Der Unterschied besteht darin, dass in V 2.2 noch ein Funktionsverstärker für AUX4 vorhanden ist, über den dann eine weitere Schaltfunktion ausgeführt werden kann.
Var 2.1

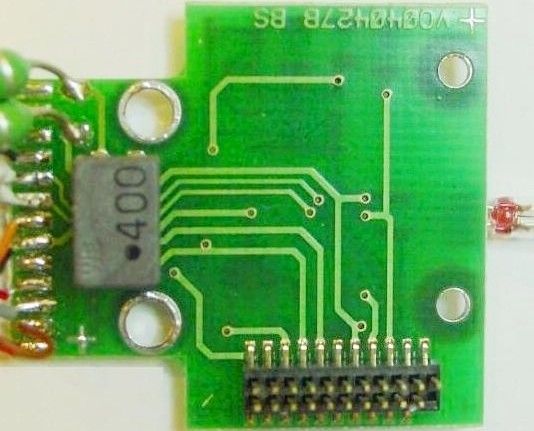

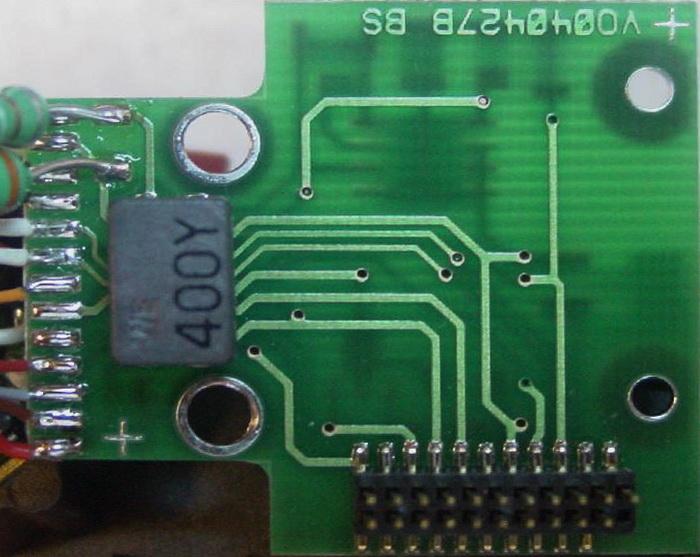

Platine

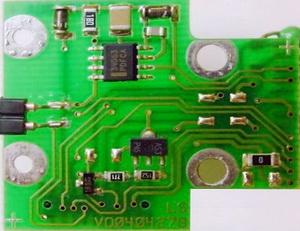

Märklin Schnittstellenplatine für Schlepptender-Dampfloks / Layout 2 V1[BR 44, BR 50]
|
|
|
|||||
| ET-#: 119389 / VO040427B | ||||||
| Hinweis: | Die Platine besitzt 13 Anschluss-PADs für die Verkabelung der Komponenten. | |||||

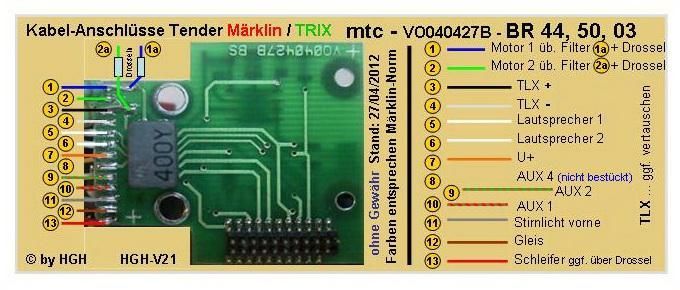

Anschluß-/Bestückungs-/Schaltplan
Tuning
Auf der Unterseite der Platine sind einige freie PADs zu erkennen. Diese gehören zueiner unbestückten Verstärkerstufe für den AUX4-Ausgang. Man kann die fehlenden Bauteile nachrüsten und erhält dann einen zusätzlichen Schaltausgang, der nun über eine geeignete Decoder-Programmierung aktiviert werden kann. Die Nachrüstung ist hier beschrieben.
Var 2.2

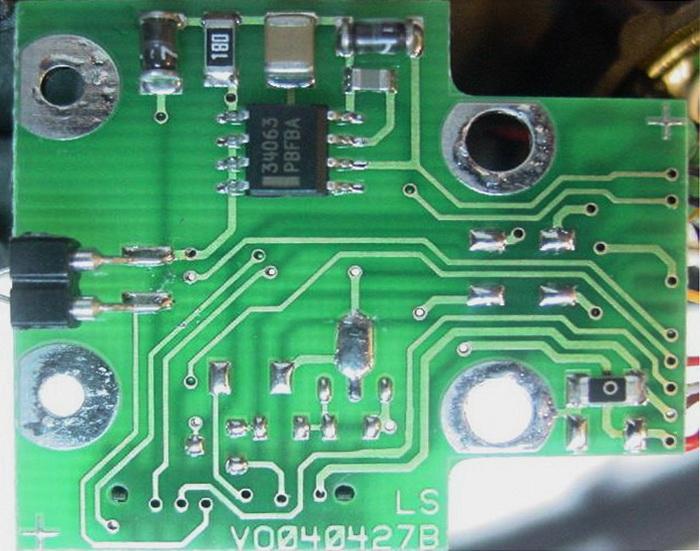

Platine
|
|
|||||
|

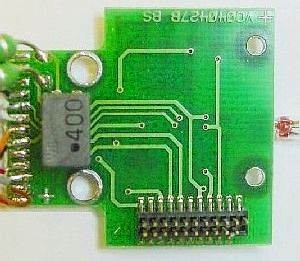

ET-#: 119389 / VO040427B |
||||||

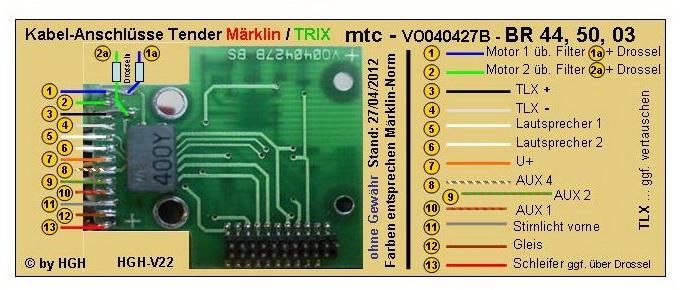

Anschluß-/Bestückungs-/Schaltplan
Layout 3
Die Platine wurde mit verschiedenen Bestückungen verbaut. Neben der unbestückten Variante 3.1 ist auch die vollbestückte Variante 3.2 verwendet worden.Der Unterschied besteht darin:
- das in V3.1 der unverstärkte AUX3 Ausgang über R7 (0 Ohm) auf die Anschlußpad geschaltet ist.
- dass in V 3.2 zusätzlich eine Schaltung für den Betrieb einer TELEX-Kupplung und noch der verstärkte Ausgang AUX4 vorhanden ist.
Var 3.1

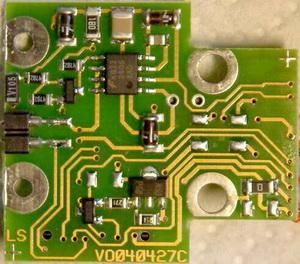

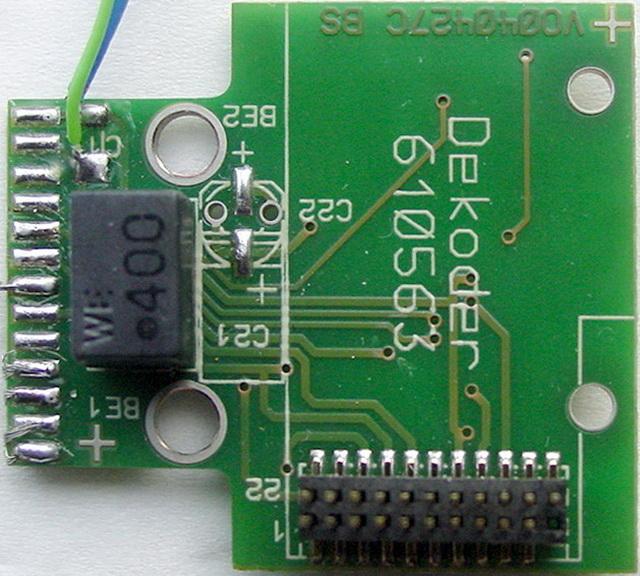

Platine
Auf dieser Platine sind alle möglichen Funktionserweitungen (Zusatzschaltungen) n i c h t bestückt - eine interessante Basis für Bastler.
MärklinLayout 3 V1 [Trix BR 44] |
|
| |||||

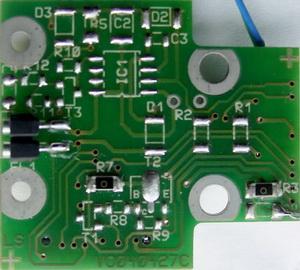

| ET-#: 610563 / VO040427C | ||||||

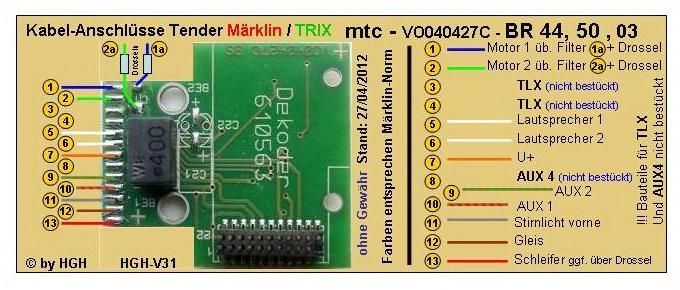

Anschluß-/Bestückungs-/Schaltplan
Tuning

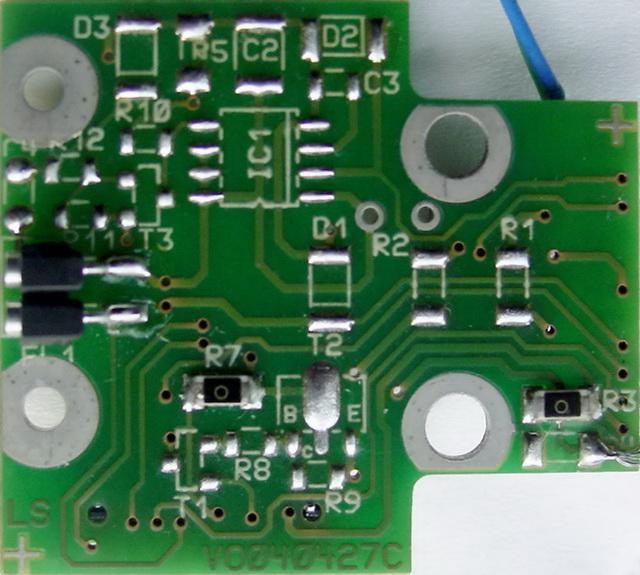

Auf der Unterseite der Platine sind einige freie PADs zu erkennen. Diese gehören zu verschiedenen Funktionen.
- Die oberen PADs gehören zu einer Stromreduzierungsschaltung für den Betrieb einer TELEX-Kupplung am Tender.
- Die unteren PADs gehören zu einer Verstärkerstufe für den AUX4-Ausgang.
Man kann die fehlenden Bauteile nachrüsten und erhält dann zusätzliche Schaltausgänge, der nun über eine geeignete Decoder-Programmierung aktiviert werden können.
Var 3.2
Die Platine ist die vollbestückte Variante mit Schaltfunktionen für:
- Betrieb einer TELEX-Kupplung am Tender
- zusätzlicher Schaltausgang AUX4

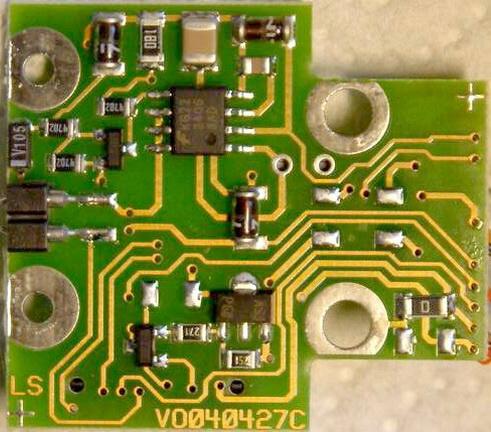

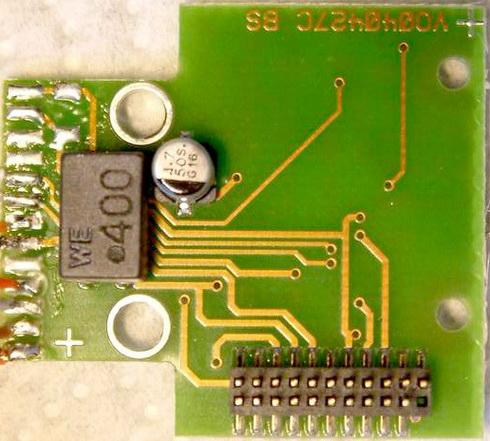

Platine

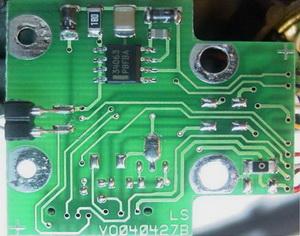

MärklinLayout 3 V2 [BR 03|29830] |
|
| |||||
| ET-#: 610745 / VO040427C | ||||||

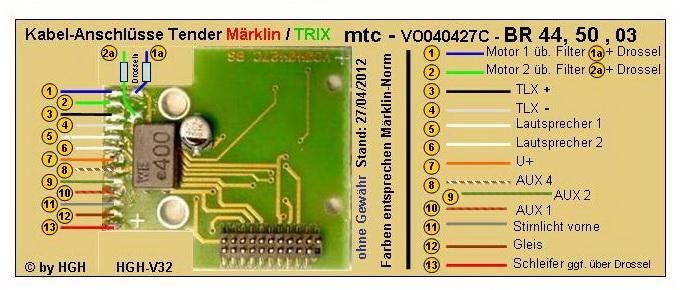

Anschluß-/Bestückungs-/Schaltplan
Layout 4
Diese Layouts zeigen nun weitere Variante dieser Platine. Man hat nun die TELEX-Ansteuerung in einen eigenen PIC-Prozessor überführt. Das bisher verwendete IC MC34063 wurde nun durch die Mikro-Controller-Lösung ersetzt.
Es können nun 2 ! TELEX-Kupplungen (vorne / hinten) angeschlossen werden, die dann allerdings beide gleichzeitig ausgelöst werden.
Var 4.1
Diese Platine enthält k e i n e Steckvorrichtung für ein rückwärtiges Stirnlicht. Sie stammt wahrscheinlich aus einer Startpackungs-Lokomotive, die oft in einer "abgespeckten" Ausstattung angeboten werden.
Platine
MärklinLayout 4.1 [ .................] |
|
| |||||
| ET-#: 119389 / VO040427D | ||||||

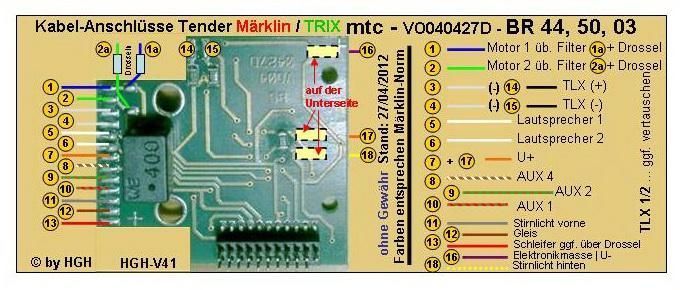

Anschluß-/Bestückungs-/Schaltplan
Var 4.2

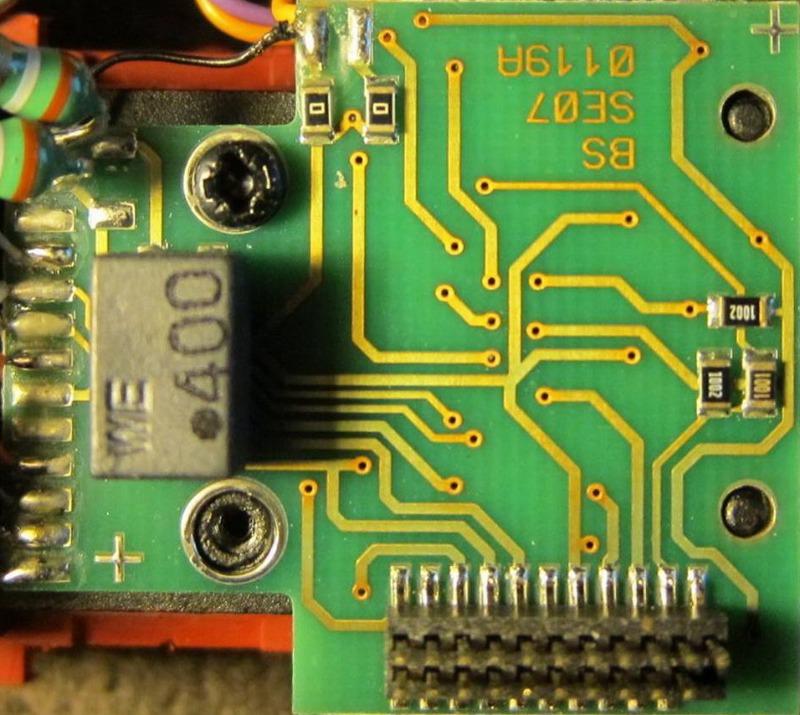

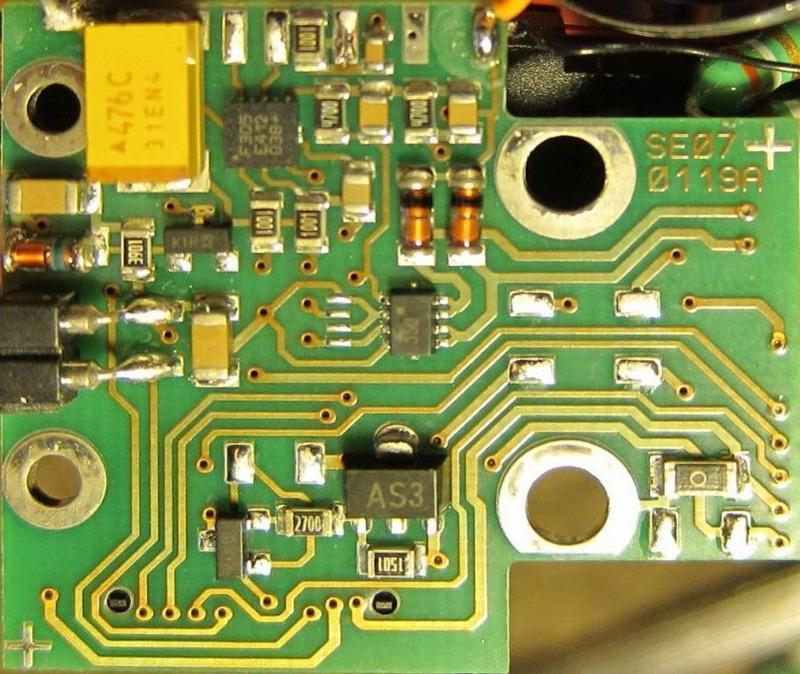

Diese Platine enthält nun wieder die Steckvorrichtung für ein rückwärtiges Stirnlicht. Zusätzlich gibt es noch kleiner Layoutänderungen und neue Bauteile, die wahrscheinlich im Zusammenhang mit der PIC-Ansteuerung stehen.

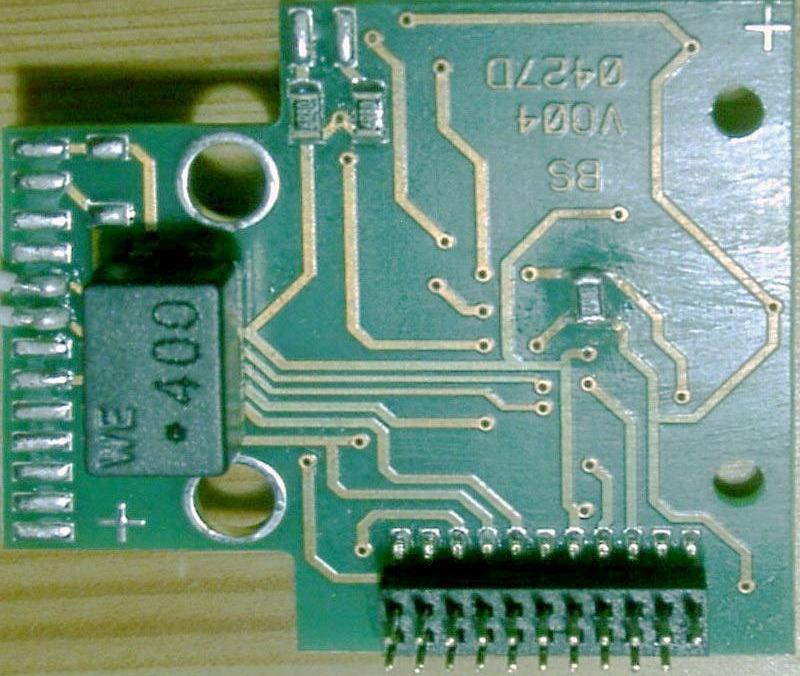

Platine

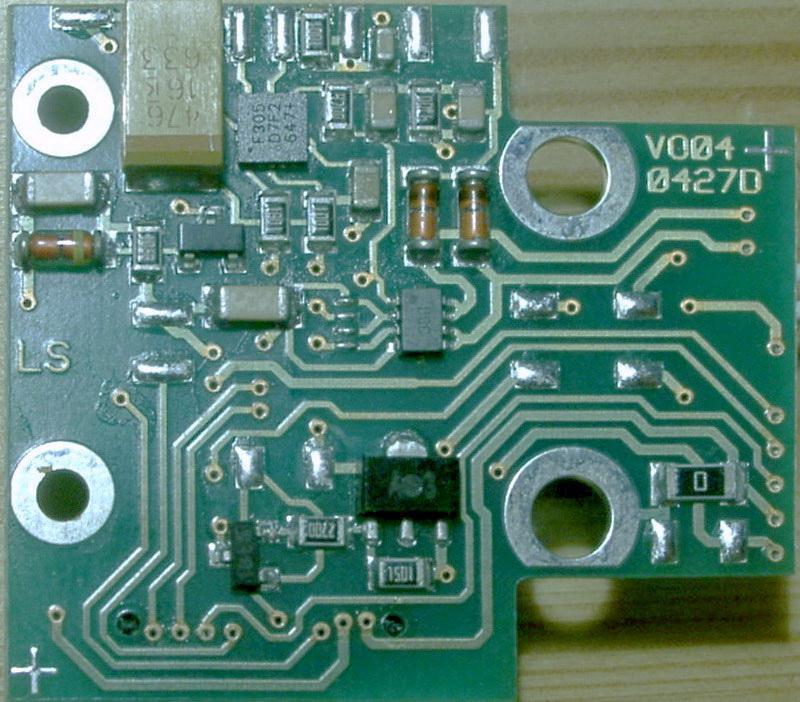

MärklinLayout 4.2 [ BR 44, 50, 03 ] |
|
| |||||
| ET-#: xxxxxx / SE070119A | ||||||

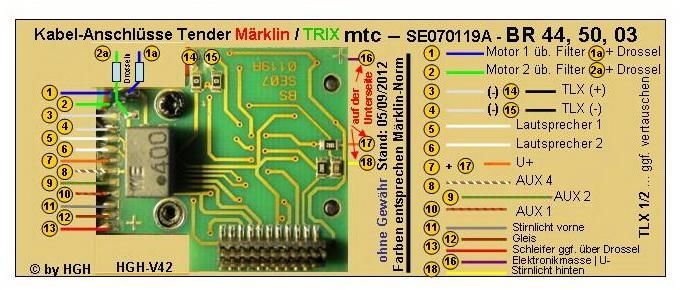

Anschluß-/Bestückungs-/Schaltplan
Montage
Der Einbau bedingt ein geändertes Tendergewicht.
Abb.: © by Märklin / Trix
Abb.:© by Märklin/TrixMärklin setzt das nebenstehend abgebildete geänderte Gewicht ET#229116 ein.
Dieses besitzt die notwendigen Befestigungen für die Platine und den Lautsprecher (d=28 mm), die Platine wird im hinteren, etwas tieferliegenden Bereich montiert .
Im vorderen Bereich ist somit ausreichend Platz für die Montage des Lautsprechers vorhanden.
- Details
- Geschrieben von: Hans-Günter Heiserholt [Super-User]
- Kategorie: 21-mtc
- Zugriffe: 1533
Platine mit mtc-Schnittstelle für Schlepptender-Dampfloks mit kurzem Tender der preuss. / württ. Bauart der württm. Bauserien "C" / "K" oder der BR 59 der DRG/DB.
Die Platine ermöglicht die Verwendung eines Digital-Decoders mit 21-pol. mtc-Schnittstelle nebst zweier Lautsprecher in der der württ. "C" / "K" (Schlepptender wü.2´2´ T20),bzw. der BR 59 der DRG/DBmit preuss.2´2´ T21,5 Schlepptender.
Es bestehen verschiedene Layout-/Bestückungsvarianten. Die nachfolgende Zusammenstellung zeigt die Unterschiede und ggf. Tuning-Möglichkeiten.
Variante 1
Platine
|
|||||||||||||

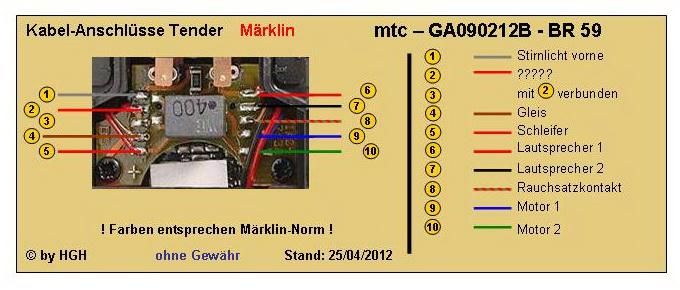

Anschluß-/Bestückungs-/Schaltplan
 |
|||||
{phocadownload view=file|id=18|text=
Bestückungsplan|target=s}{phocadownload view=file|id=17|text=
{/reg} Schaltplan|target=s} |
Variante 2 / Trix

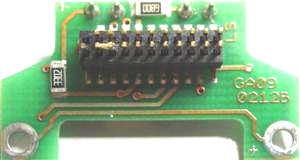

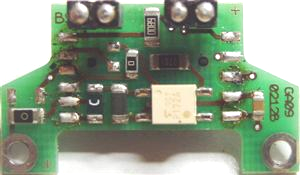

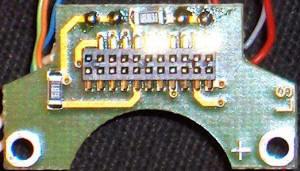

Platine

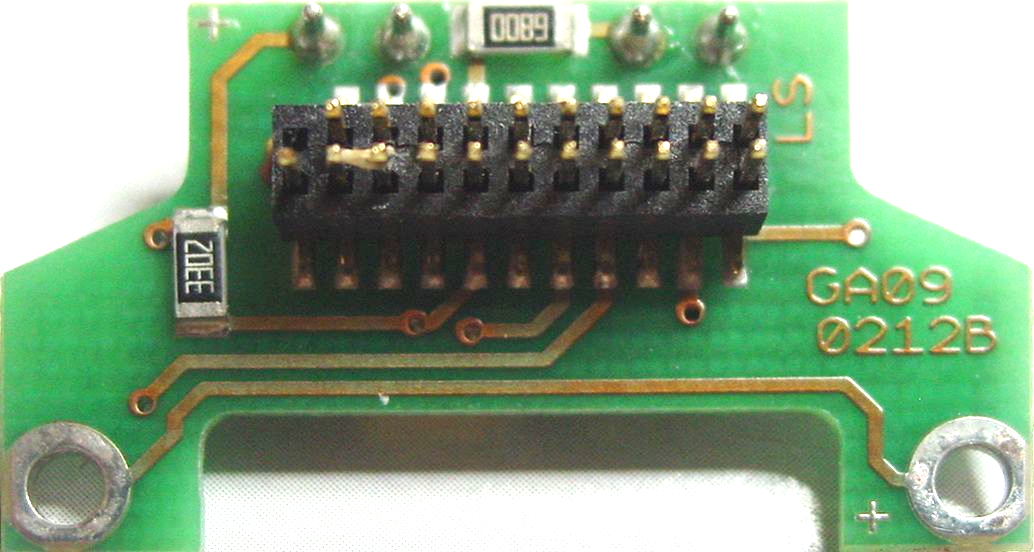

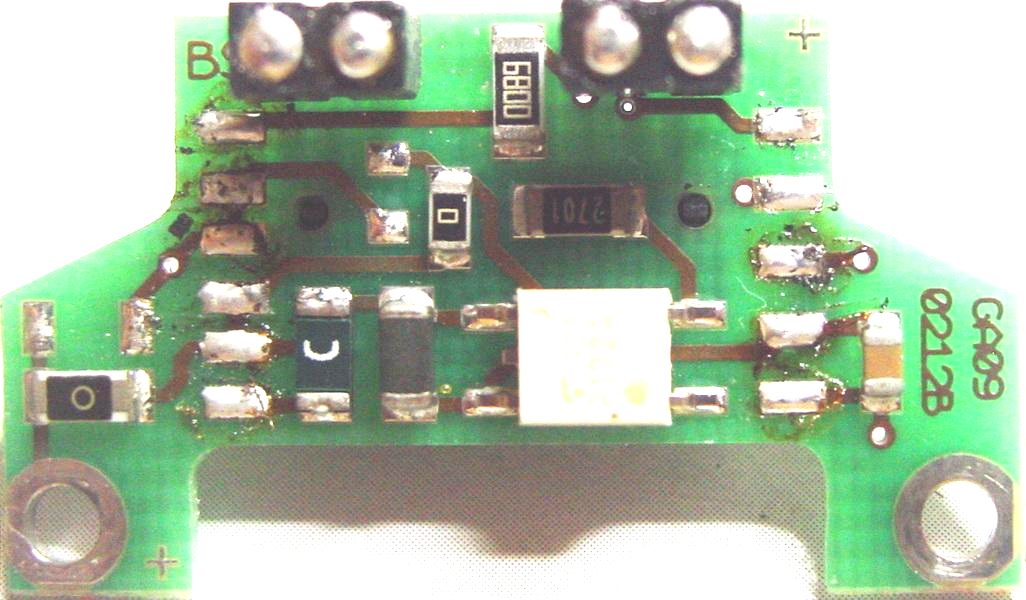

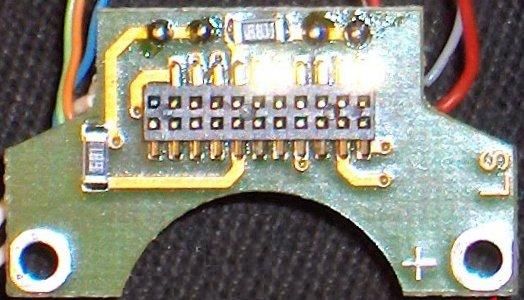

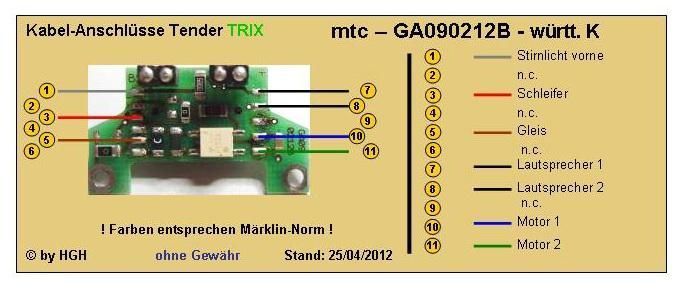

Märklin/Trix Variante 2 [ 22156 ]
|
|
|
||||||
| ET-#: 611262 / GA090212B | |||||||
Anschluß-/Bestückungs-/Schaltplan
{-pub}{-article id="-301"}[-text]{-/article}{-/pub}{-reg R}
Bestückungsplan|target=s} Schaltplan|target=s}Montage
 {snippet alias="crmae"} |

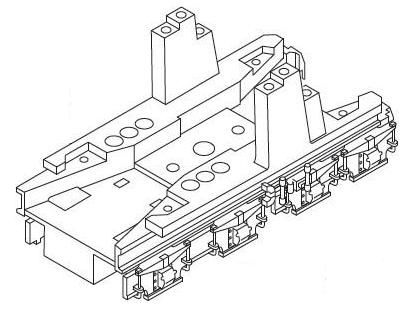

Die Abbildung zeigt das geänderte Tendergewicht ET#: 120782 . Hinter den "Alten" Montagestegen wurden weiterere, etwas tiefersitzende Stege angegossen. Darauf wird die Platine befestigt. Der Decoder sitzt dann unten darunter.Im vorderen Bereich bleibt dann noch Platz für die Lautsprecher-Montage. |
|
||||||
|
||||||||
Einbauvorschlag
Die Befestigung kann man auch selber machen.
Dazu werden zwei Stück Messing-Vierkantprofile in passender Länge hinter die Halterung des Tendergehäuses und altem Decoder geklebt. Entweder vorher noch ein passendes Gewinde einschneiden, oder oben drauf eine passende Mutter kleben. Die Masseverbindung kann man mit einem kurzen Kabel von der Platine zur alten Decoderbefestigung herstellen. Das alte Tenderfahrgestell kann somit weiter verwenden.
Da die Laternen der 37054 warmweiße LEDs haben und die LEDs der WueK 37059 in gelb sind, mußte ich noch die Vorwiderstände auf der Platine tauschen. Inzwischen habe ich mir aber die Laternen der 37054 besorgt und muß nun die Vorwiderstände zurück tauschen.
- Details
- Geschrieben von: Hans-Günter Heiserholt [Super-User]
- Kategorie: 21-mtc
- Zugriffe: 4769
|
Platine zum Einbau eines Digital-Decoders mit mtc Schnittstelle nebst Lautsprecher in Schlepptender-Dampflokomotiven mit württ./preuss. Langtender 2´2´ T30. Für die Platine bestehen verschiedene Layout-Varianten, die sich in verschiedenen Dingen unterscheiden. Die nachfolgende Zusammenstellung zeigt die Unterschiede und ggf. Tuning-Möglichkeiten. |
Platine mit mtc-Schnittstelle für Schlepptender-Dampfloks mit langem Tender der preuss. / württ. Bauart der württm. Bauserien "C/K", der preuss. BR 17 oder der BR 18.1 der DRG/DB).

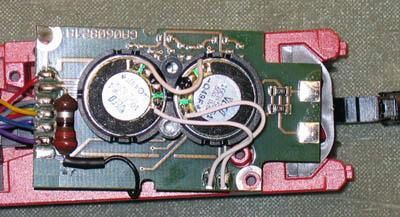

Decoderträger

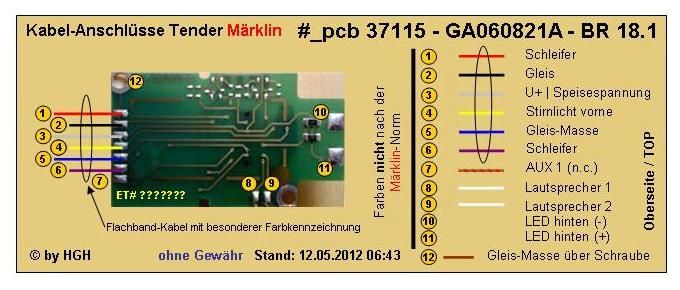

Layout 1

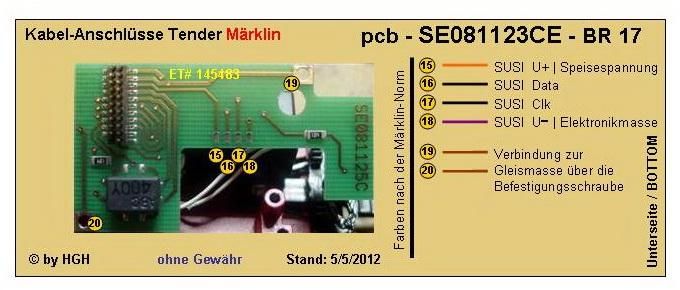

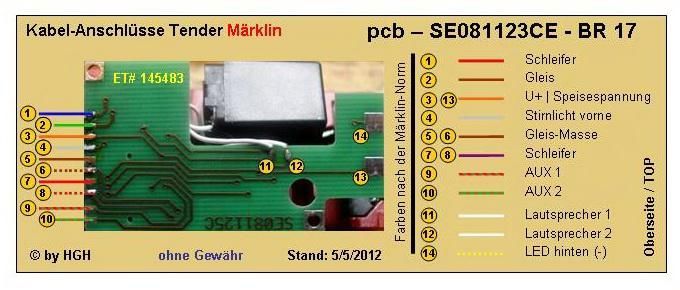

Layout 2
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
SMD-Line-Filter |
Montage
|
|
Die Montage der Platine erfolgt mit:
|
||||||
|
|||||||
History
|
Die erste württ. C 2007 in taubenblau von Märklin [3311, 3511, 3611], war mit kurzem württ. Tender, 20m³ ausgestattet. Die Originale wurde zwischen 1910-11 gebaut. Sie hatte ein drittes Spitzensignal und das abgerundete Führerhaus und nur eine Pumpe auf der linken Seite. Die zweite war die C 2004 [3514, 3614] von 1909, in schwarz. Sie hatte auch noch das abgerundete Führerhaus, aber kein drittes Signal. Ansonste wie die 2007. Ab der Olympia- und der DB Lok haben alle Märklin 18.1er das gerade Führerhaus. Ausserdem erscheint der große 30m³ Tender. Auf ihrer linken Seite sind sie mit einem Vorwärmer ausgerüstet. Auf ihrer rechten Seite erhielten sie eine zweite Pumpe und einen kleineren Behälter. Nach den DB und DRG Maschinen folgten nochmals zwei württ. C in grün. Ausführung, wie die DB Maschinen. Eine mit kleinem Tender [37113] und eine mit großen [37115]. Nur in grün, da gibt es zwischenzeitlich Einigkeit, war die C nie verkleidet. |
- Details
- Geschrieben von: Hans-Günter Heiserholt [Super-User]
- Kategorie: 21-mtc
- Zugriffe: 706
Platine mit mtc-Schnittstelle für Schlepptender-Dampfloks der BR 50(neu), 50.40, etc. der DRG / DB
Die Platine ermöglicht in den neuen Modellen der Dampflokomotiven der BR 50, 50.40, etc. einen mfx-Decoder nebst Lautsprecher (28 mm) unterzubringen.
Im Tender ist der Decoder, Lautsprecher, diverse Anschluss-PADs und das rückseitige Spitzenlicht untergebracht.
Ansicht
 |
|
Anschluß-/Bestückungs-Schaltplan
Downloads
{-rem}{-phocadownload view=file|id=19|text=Schaltplan|target=s}{-phocadownload view=file|id=20|text=Bestückungsplan|target=s}
[Märklin/Trix] - noch DummyMontage
Das Tendergewicht hat in der Märklin-Ersatzteilzeichnung zur 37040 leider keine angegebene ET#.
 |
Zur Montage werden benötigt.<
Vorher ist der Lautsprecher einzusetzten - Membrane nach unten - und mit dem Klemmbügel zu fixieren. Bei Arbeiten am Tender müssen beim Zusammenbau unbedingt beide Massekabel (braun, hinter der Haupt-PAD-Reihe) wieder an die zugehörigen PADs angelötet werden um die Gleismasse zu gewährleisten.Die Tenderplatine selbst hat keinen eigenen Kontakt zur Gleismasse über die Platinen-Befestigung. |
| Abb. © by Märklin / TRIX | |
 |
|
|

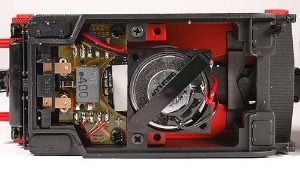

Diese Totalansicht zeigt die montierte Platine mit Lautsprecher, Decoder und Powerpack. |
|
