Kessel-Platine für die Dampfloks der BR 23 der DB von Märklin / Trix.

Die digitale Technik dieser Loks der neuen Bauserie ist auf zwei Platinen verteilt. Während über die Tender-Platine der Anschluss des Lautsprechers und der hinteren Stromabnahme-Rad-Schleifer und das hintere Spitzenlicht und die ggf. vorh. Schleiferumschaltung erfolgt, übernimmt die Kesselplatine die Aufnahme des Decoders, den Anschluss des Rauchsatzes und des vorderen Spitzenlichtes, sowie die Stromabnahme über die vorderen Stromabnahme-Rad-Schleifer[DC] bzw. Mittelschleifer und Gleismasse [AC].

Variante mit SoftDrive Sinus Antrieb

Diese Platinen wurden in Lokomotiven verbaut die über einen SoftDrive-Sinus-Antrieb verfügen (Modelle: 39230,39235, 26543).

Decoderträger-Platine

Die Kesselplatine ist ausgelegt für die Ansteuerung eines elektronisch gesteuerten Motors [SoftDrive-Sinus Konzept]. Zusätzlich ist sie ausgelegt für den Anschluss

• einer Telexkupplung(vorne) und einer Schleiferumschaltung - wie in 26543.

Der hintere Telex-Anschluss und die ggf. vorhandene Schleiferumschaltung erfolgt dabei über die Spezial-Platine im Tender. Außerdem sind Anschlüsse für

• den Rauchsatz
• die obere Spitzen-LED und
• die unteren Spitzen-LEDs die in einer eigenen Platine sitzen
• Anschlüsse für die Tenderverbindungsleitungen

vorhanden.

Märklin Schnittstellenplatine für Schlepptender-Dampflok / BR 23 [ 39230 + 39235 ]
	Oberseite Unterseite
	ET-#: xxxxxx / GA081014B

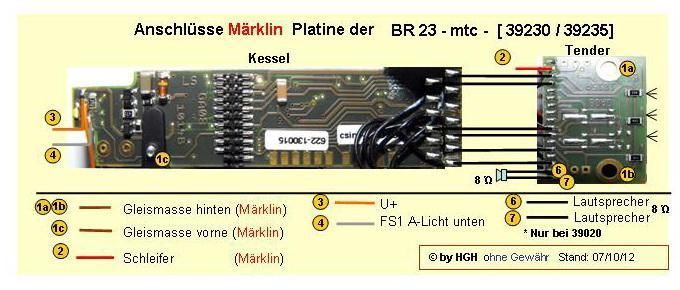

Anschlussplan

{-pub}{-article id="301"}[text]{/article}{-/pub}{-reg R}

{/reg}

{-/reg}

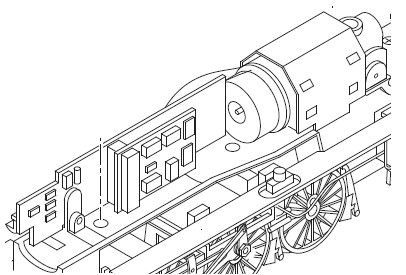

Montage

Abb.: © by Märklin

Die Platine ist hochkant im Kessel eingebaut und über mehrere dünne schwarze Kabel mit der Tenderplatine verbunden. Die Anschlüsse an der dem Führerhaus zugewandten Seite, werden über Kabel in den Tender durchgeschleift. Die Montage der Platine erfolgt mit einer Schraube ET#: 786750 an einem kleinen Metallsteg, über den auch eine Masseverbindung (Gleismasse) realisiert wird. Die Anschlüsse vorne sind für die Aufnahme einer mehrpol. el. Kuppung und Durchschleifung weiterer Signale bei Wendezugbetrieb.

Link zur Tender-Platine

Die Daten der Tender-Platine finden sie unter diesem Link

Nach der Abkehr von SDS-Antriebstechnik, wurden die Folgemodelle mit einem Glockenanker-Motor[GLA]  bzw. später mit reinen einfachen DC-Motoren ausgeliefert.

Kessel-Platine

Die Kesselplatine ist hochkant im Kessel eingebaut und über dünne Kabel mit der Tenderplatine verbunden.

Trix BR 23 [ 22231 ]

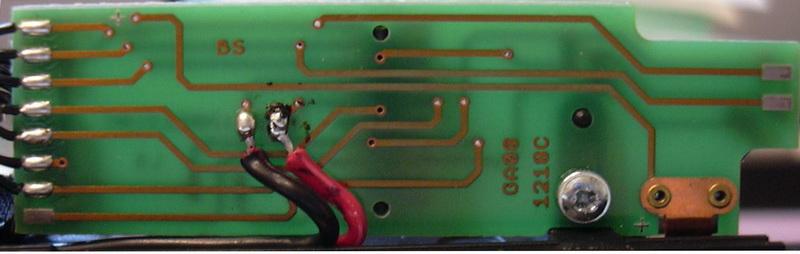

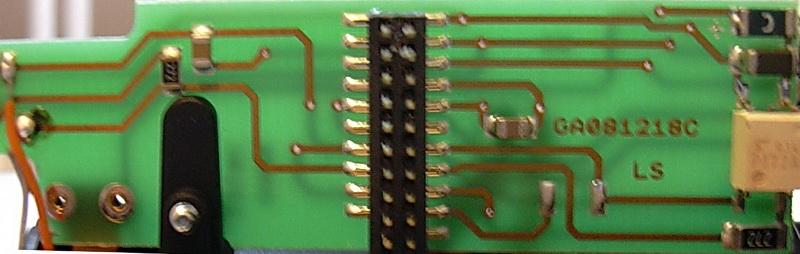

	Oberseite Unterseite
	ET-#: xxxxxx / GA081218C

Anschluß-/Bestückungs-/Schaltplan

{-pub}{-article id="301"}[text]{/article}{-/pub}{reg H}-{phocadownload view=file|id=18|text= Bestückungsplan|target=s}-{phocadownload view=file|id=17|text= Schaltplan|target=s}{/reg}

Montage

Die Montage der Platine erfolgt mit:

•

  zwei Schrauben ET#: 786750 auf

• dem Tendergewicht ET# xxxxxx.

Link zur Tender-Platine

Die Daten der Tender-Platine finden sie unter diesem Link
