Platine mit mtc-Schnittstelle für Schlepptender-Dampfloks der BR 45 der DRG/DB.
Die Platine ist für den Einbau eines Decoders mit 21-pol. mtc-Schnittstelle nebst Lautsprecher (28 mm) konzipiert.
Sie wird in den Modellen der Schlepptender-Dampflokomotiven der BR 45 mit Langtender 2'2' T31,5 verwendet.
Platine

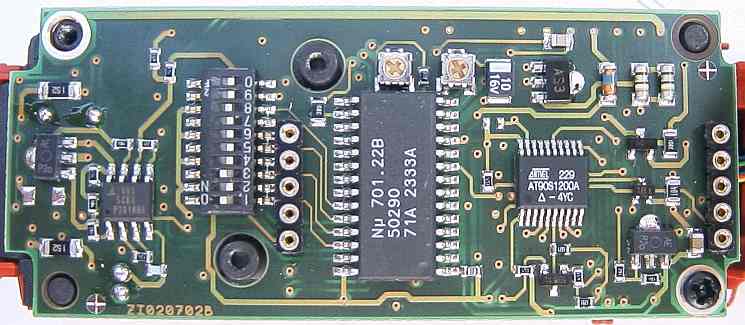

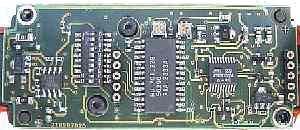

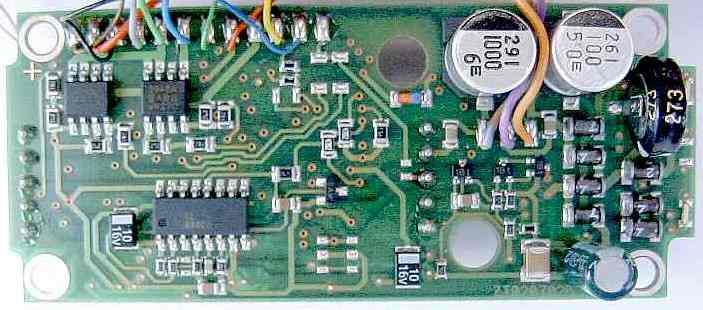

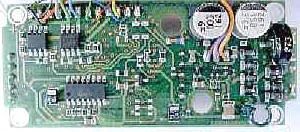

| Märklin Decoder für Lokomotiven BR45 [37450] |
  |
|
|||||
| ET-#: 152402 / GA060811A | ||||||

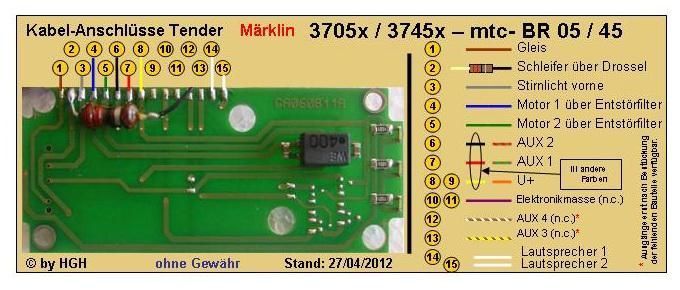

Anschluß-/Bestückungs-/Schaltplan
{-pub}{-article id="301"}[text]{/article}{/pub}{reg H}
Bestückungsplan- noch Dummy|target=s} Schaltplan - noch Dummy|target=s}Montage
Abb.:Tendergewicht © by Märklin/Trix |

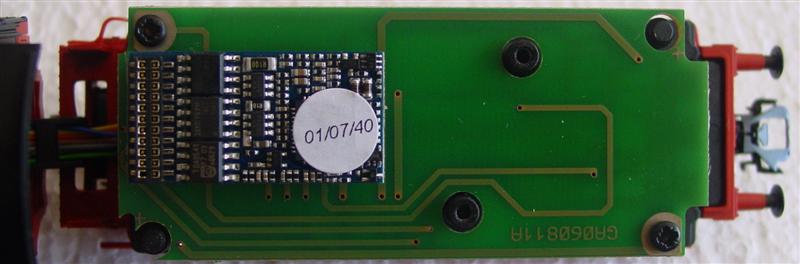

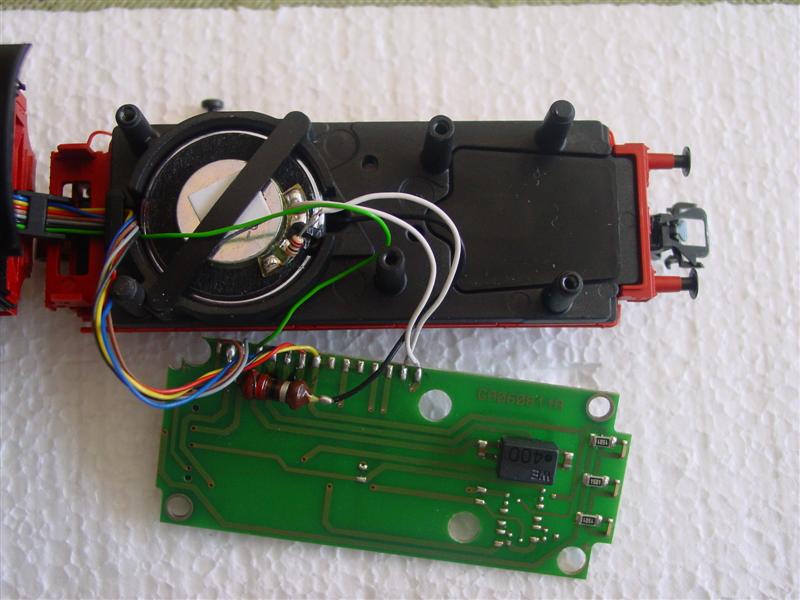

Die Montage der Platine erfolgt mit:
|
||||||
|
|||||||
Tuning
Auf der Unterseite der Platine sind freie Löt-PADs zu erkennen. Diese gehören zu zwei Verstärker-Stufen die für die in vielen ESU-basierenden mfx-Digital-Decodern für die Verstärkung der Ausgänge AUX3 und AUX4 benötigt werden. Da diese Decoder-Ausgänge nur einen Logik-Pegel [+5V/5mAmax] liefern, können größere Verbraucher dort sonst nicht direkt angeschlossen werden.
Wie man diese nachrüsten kann, bzw. wie man diese auch für die neuen mLD-/mSD-Decoder von Märklin verwendbar macht, das können sie in einem eigenen Umbau-Beitrag nachlesen.
