Dieses Modul wurde bei Märklin in Lokomotiven der BR194 / E94, die mit Fx-Decodern versehen sind eingesetzt.
Dieses Modul wurde bei Märklin in Lokomotiven der BR194 / E94, die mit Fx-Decodern versehen sind eingesetzt.
Platine

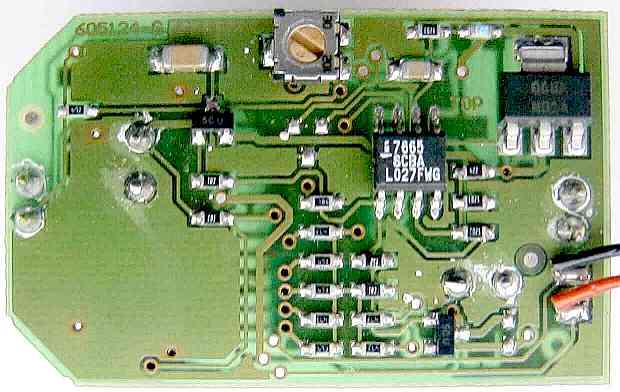

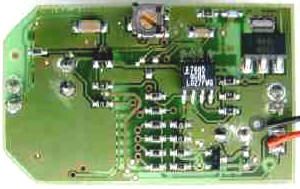

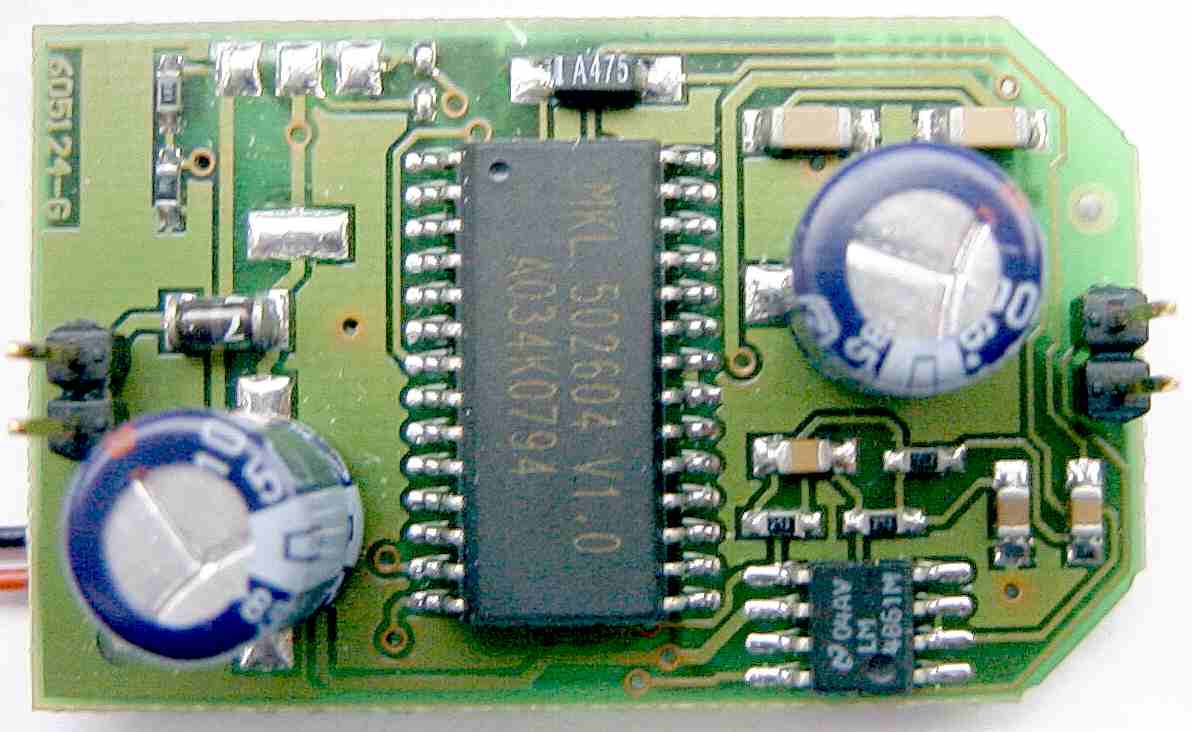

Ansicht
| Märklin Sound-Modul der Lokomotive BR194-E94 der DB/DRG [ 39221+39222+39223 ] |

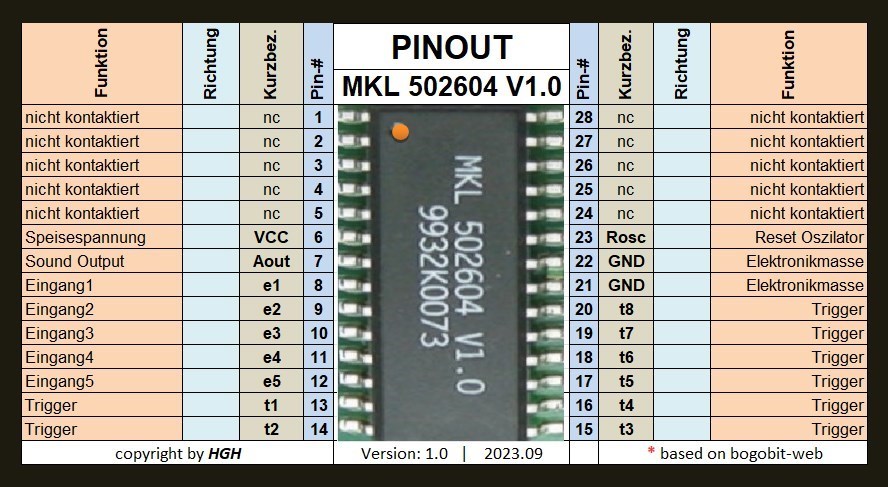

 SoundChip
MKL 502604 V1.0
|
|
|||||
| ET#: 605124 | ||||||
Schaltplan
-
{phocadownload view=file|id=78|text=Schaltplan Soundmodul - noch Dummy |target=s}
-
{phocadownload view=file|id=78|text=Bestückungsplan Soundmodul - noch Dummy|target=s}
Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
einfach an meine - im Impressum hinterlegte - eMail-Adresse.
Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.
Anschlüsse
Das Modul besitzt bis auf die Anschluß-PADs für den Lautsprecher - siehe Ansicht: Oberseite - keine weiteren extern beschaltbare Anschlüsse. Es wird über die vier Steckverbindungen mit der Decoderplatine direkt verbunden.
Über einen Einsteller kann die Lautstärke für das Geräusch verändert werden.
Spez. Bauteile
| FZT692 | NPN SILICON PLANAR MEDIUM POWER HIGH GAIN TRANSISTOR |
 |
ICL7665 |CMOS Micropower Over/Under Voltage Detector (verschiedene Hersteller: z.B. Intersil) |
 |
LM4861 | Audio Power Amplifier with Shutdown Mode / 1.1W - verschiedene Hersteller: z.B. Texas Instruments [  ] |
|
ZR431|adjustable Z-Diode - verschiedene Hersteller: z.B. ZETEX [ ] |
Merkmale
Das Modul besteht aus einer mehrlagigen Platine, wobei die inneren Layer der Stromversorgung (U+/GND) dienen. Das ermöglicht eine gute Schirmung. Die äußeren Layer dienen der Leiterbahnführung und der Aufnahme der notwendigen Bauteile. Auf dem Modul ist noch ein Einsteller für die Lautstärke untergebracht. Außerdem befinden sich auf der Oberseite noch die Anschlüsse für den Lautsprecher, dessen Kabel verlötet werden. Das Modul kann auf der Decoderplatine gesteckt werden.
| Merkmal: | Ausführung | Bemerkung |
| Material: | Epoxyd-Glasharzgewebe | |
| Grund-Format: | rechteckig - Sonderformat mit zwei Stiftsockeln zur Aufnahme im Decoder | |
| Abmessungen: | Dicke: 1,0mm, Länge: 23mm, Breite: ?/15,5mm | |
| Lötstopplack: | hellgrün | |
| Bestückung: | beidseitig | |
| Leiterbahnführung: | beidseitig mit Durchkontaktierungen | |
| Mult-Layer / Anzahl: | ja / mind. 2 | |
| Aufkleber: | - / - | |
| Aufdrucke: | - ? - | |
| Ersatzteilnummer: | - / - |
Hinweis/e
Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
einfach an meine - im Impressum hinterlegte - eMail-Adresse.
Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.
Tuning
Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
einfach an meine - im Impressum hinterlegte - eMail-Adresse.
Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.
Geräusche
- Pfeife
Verwendung
Dieses Steckmodul wird verwendet bei den Lokomotiven:
- E94 [39221]
- BR 194 [39222]
- Serie 120 [39223]
Lautsprecher
Es handelt sich um einen Kleinlautsprecher der zur Klang-Verbesserung in einer kleinen Box eingebaut ist und mit einem Haltebügel fixiert ist. ET#ern:
Lautsprecher: E186364 (ex 508600) D=20mm 8 Ohm / 1,0W Belastbarkeit. Box: E207648 Resonator für Lautsprecher d=20mm - 4 Stück Bügel: E207649 Haltebügel-Lautsprecher - 2 Stück
Montage
Dieses Modul wird mittels zweier 2-pol,. Stiftleisten auf die Decoder-Platine - im Bild unten - gesteckt.
Der Lautsprecher wird auf den vorhgesehenen AnschlußPADs - im Bild der Oberseite - verlötet.
Die Lautsprecherbox wird mittels Doppel-Schaumklebe PADs auf dem Bodenblech fixiert
Hinweis/e
Dieses Modul kann nicht autark betrieben werden. Einige notwendige Komponenten befinden sich noch auf der Decoder-Platine.
