Märklin-Geräuschmodule

Details: Geschrieben von: HGH; Kategorie: Märklin-Geräuschmodule; Veröffentlicht: 28. Januar 2018; Erstellt: 28. Januar 2018; Zuletzt aktualisiert: 15. August 2024; Zugriffe: 577

Dieses Modul wurde bei Märklin in Lokomotiven der H6-Mikado der NYC, die mit Fx-Decodern versehen sind eingesetzt.

Dieses Modul wurde bei Märklin in Lokomotiven der H6-Mikado der NYC, die mit Fx-Decodern versehen sind eingesetzt.

Platine

Ansicht

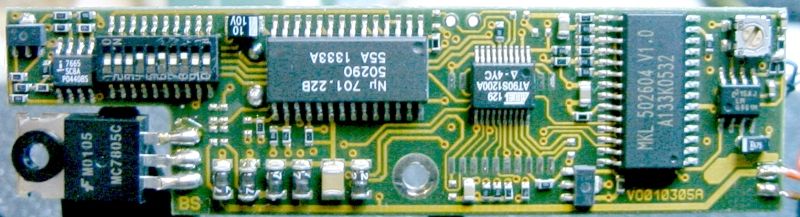

Märklin Sound-Modul der Lokomotive - H6 der NYC [ 37970]

SoundChip

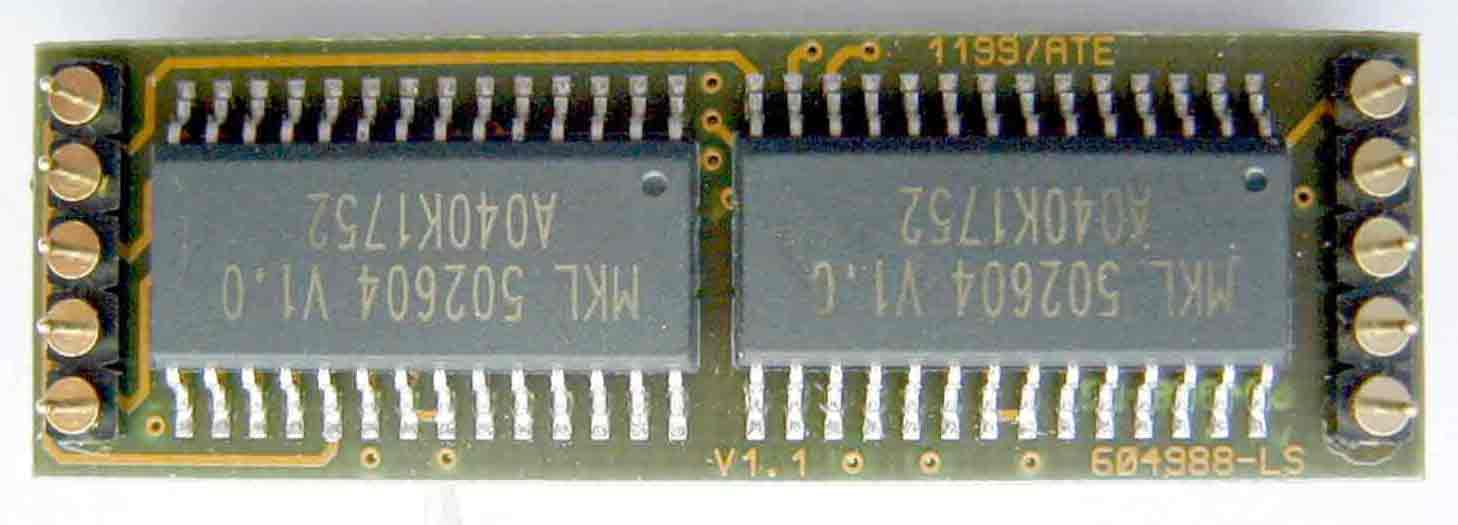

MKL 502604 V1.0


Oberseite	Unterseite

ET#: 608653-II V1.0 / ZI030310B

Anmerkung(en):

Dieses Modul ist nicht autrak verwendbar.

Es ist nur in Verbindung mit dem zugehörigen Decoder verwendbar. Beide Einheiten werden über die (2xdrei) sechs Kontaktstifte zusammen gesteckt und bilden dann eine Einheit.

Die Lok kann u.a. ein umdrehungssynchrones Dampfstoßgeräusch erzeugen. Das Signal dazu bekommt der Sounddecoder von einen Sensor(Hallgeber), der auf einer Achse im vorderen Antriebsteil angebracht ist.

Schaltplan

Anschlüsse

Spez. Bauteile

Hinweis/e

Tuning

Geräusche

Verwendung

Lautsprecher

Montage

Hinweis/e

Tuning

Details: Geschrieben von: HGH; Kategorie: Märklin-Geräuschmodule; Veröffentlicht: 14. Januar 2018; Erstellt: 13. Januar 2018; Zuletzt aktualisiert: 19. August 2024; Zugriffe: 904

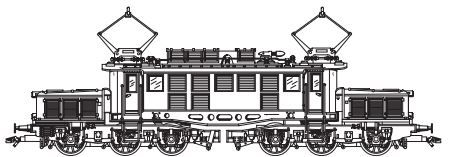

Dieses Modul wurde bei Märklin in Lokomotiven der BR194 / E94, die mit Fx-Decodern versehen sind eingesetzt.

Dieses Modul wurde bei Märklin in Lokomotiven der BR194 / E94, die mit Fx-Decodern versehen sind eingesetzt.

Platine

Ansicht

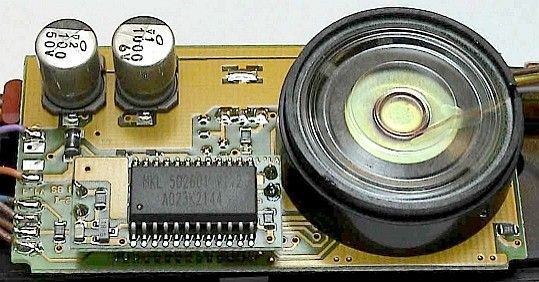

Märklin Sound-Modul der Lokomotive BR194-E94 der DB/DRG [ 39221+39222+39223 ]

SoundChip

MKL 502604 V1.0


Oberseite	Unterseite

ET#: 605124

Schaltplan

Anschlüsse

Spez. Bauteile

Merkmale

Hinweis/e

Tuning

Geräusche

Verwendung

Lautsprecher

Montage

Hinweis/e

Tuning

Details: Geschrieben von: HGH; Kategorie: Märklin-Geräuschmodule; Veröffentlicht: 10. Januar 2018; Erstellt: 09. Januar 2018; Zuletzt aktualisiert: 19. August 2024; Zugriffe: 1012

Diese Module wurden bei Märklin in F7-Modell-Lokomotiven mit Fx-Decodern eingesetzt.

Für Modelle der amerikanischen F7 hat Märklin verschiedene Varianten für den Betrieb mit Fx-Decodern entwickelt. Das erste, etwas vereinfachte Modul wurde in die Northlander II Sonderserie eingebaut. Das Modul besitzt "nur" zwei Einzelgeräusche.

Die zweite Variante besitzt neben den Einzelgeräuschen noch ein konfigurierbares Motorfahrgeräusch und das Geräusch einer dyn. Bremse.

Variante 1 - F7 - Northlander II [37500]

Variante 2 - California Zypher[26600], F7 ATSF [29848/29849/37622], F7-MilW [37623], etc.

Details: Geschrieben von: Hans-Günter Heiserholt [Super-User]; Kategorie: Märklin-Geräuschmodule; Veröffentlicht: 18. August 2010; Erstellt: 18. August 2010; Zuletzt aktualisiert: 06. Juli 2025; Zugriffe: 12202

Von Märklin werden neben den Lokomotiven mit Vollsound-Decodern auch solche mit Geräusch-Modulen angeboten, was es damit auf sich hat lesen sie hier .....

Von Märklin werden neben den Lokomotiven mit Vollsound-Decodern auch solche mit Geräusch-Modulen angeboten.

Alle diese Module sind aber - um es gleich vorweg zu sagen - nur Kompromisse bezüglich der Klangfülle und des damit verbundenen Klangerlebnisses.

Man schafft es einfach physikalisch nicht, in einer H0-Lokomotive das nötige Volumen bereitzustellen um sich auch nur ansatzweise dem realen Klangbild zu nähern.

Trotz alle dem, sind Loks mit Geräuschen bei den Kunden beliebt und somit gilt es einen Bedarf zu decken.

Index

Im Laufe der Jahre hat man bei Märklin/Trix verschiedene Geräuschmodule verbaut, die hier in einer Übersicht vorgestellt werden sollen.

konfigurierbare Sound-Module
Die werden bisher bei Trix nur im Zusammenhang mit entsprechenden DCC-Decodern angeboten. Man folgte damit bisher nicht dem Konzept des auch hauseigenen Vollsound-Decoders (Typ: mSD), der einen auf den Decoder integrierten Sound-Chip hat.

nicht konfigurierbare Module
Diese werden werksseitig bereits mit verschiedenen Sounds bespielt. Sie werden von Märklin zugekauft und sind (Stand Sommer 2011) keine eigenen Produkte.
- Die Geräusche sind fest eingebrannt und können nur abgerufen werden.
- Sie sind kostengünstig und werden über die Funktionsausgänge des Digital-Decoders angesteuert.
- Die mit diesen Modulen ausgestatteten Lokomotiven gelten meist als Mittelklasse Produkte, weil hier die teuren, programierbaren Module nicht eingesetzt werden.

Man kann das aber auch anders sehen:

Die Verwendung solcher Soundmodule hat z.B. im Falle eines Defektes den Vorteil, dass nur das Modul ausgetauscht werden muss und der Decoder völlig unbehelligt bleibt. Im Gegensatz zu voll integrierten Sound-Decodern anderer Hersteller erscheint mir diese Lösung sehr flexibel und ggf. dann auch kostengünstig zu sein.

nicht konf. Soundmodul

In vielen Lokomotiven verbaute Märklin seit geraumer Zeit (es begann mit dem Gotthardo [39540]) keine Voll-Sound-Decoder mehr. Alternativ wurden dazu kleine Mini-Soundmodule eingesetzt, die natürlich wesentlich billiger sind.

Somit konnte man die Lokomotiven zu einem etwas geringeren Preis anbieten oder - wie beim Gotthardo - eine größere Marge einfahren. Diese Maßnahme ist in Modellbahnerkreisen recht umstritten, da die neuen Module nicht die Flexibilität und Geräuschqualität der bei den hochpreisigen Lokomotiven verbauten Sounddecodern besitzen.

Besonders störend in dem Zusammenhang ist die Tatsache, dass für diese Soundmodule nun, die ohnehin knappen Decoder-Schaltausgänge benutzt werden müssen, die somit für andere Funktionen dann nicht mehr verfügbar sind.

Auf den folgenden Seiten versuche ich einen Überblick über die verschiedenen Varianten dieser Module zu geben.

Im Laufe der Zeit wurden verschiedene Versionen der Module verbaut. Anfangs waren es rechteckige, längliche Module mit nur einem Sound und dann kamen später Module mit mehreren Sounds und Konfigurationsbrücken dazu.

Die Module besitzen nur einen Sound-Kanal, d.h. ein gleichzeitiges Abspielen mehrer Geräusche ist leider nicht möglich.

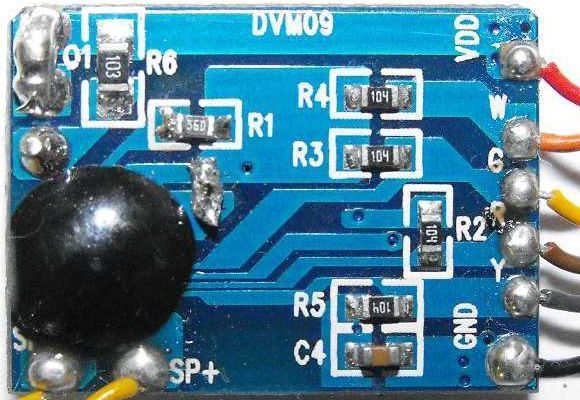

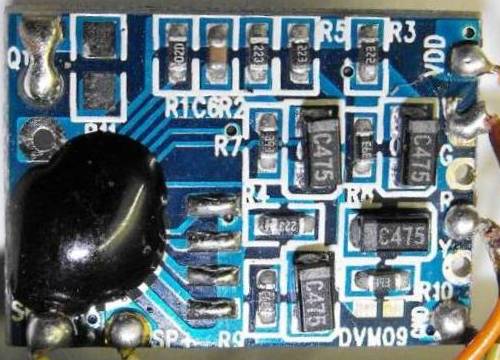

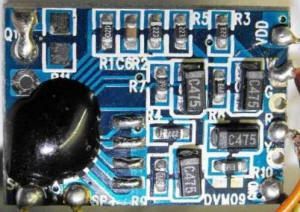

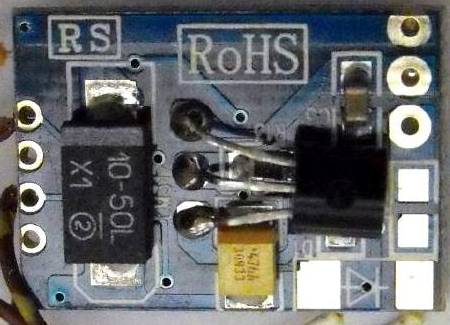

neuere Module [DVM09]

Varianten ... mit 4 Brücken

Die Module gibt es mit verschiedenen Code-Aufklebern. Zusätzlich besitzen diese Module noch 4 Konfigurationsbrücken, mit denen verschiedene Gerausche aktiviert werden können.

Platinen

Variante B4-1

{-article id="523"}[text]{/article}{-article id="523"}[text]{/article}

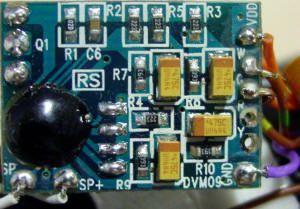

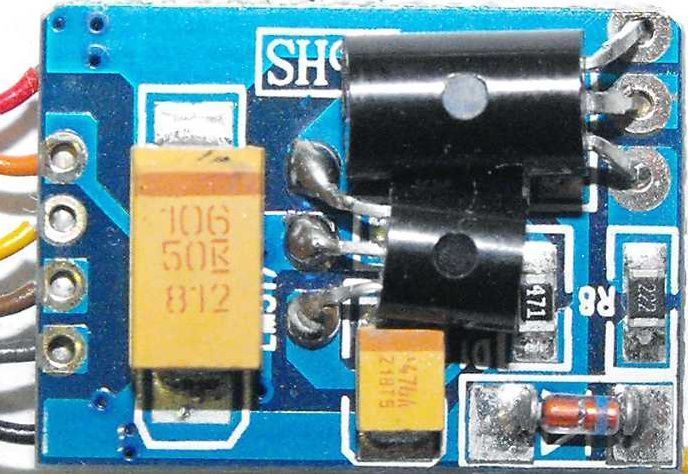

Märklin Sound-Modul DVM09 | B4 / Var 1

CODEs:

0711
0712
0737
0628A

{-article id="522"}[text]{/article}


Oberseite	Unterseite
Platinen-Aufdruck: DVM09

ET#:

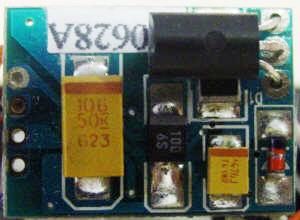

xxxxxx / 0628A -> E10, BR110, 112, 113

xxxxxx / 0711-> Krokodil

108015 / 0712 -> diverse

xxxxxx/ 0737 -> ??????

Variante B4-2

Beschaltung der Brücken

Schaltplan

Lautsprecher

Varianten mit 1er Brücke

Die Module gibt es mit verschiedenen Code-Aufklebern. Zusätzlich besitzen diese Module nur noch 1 Konfigurationsbrücke, mit denen verschiedene Gerausche aktiviert werden können.

Variante B1-1[waagerecht]

Warning: Undefined variable $snd in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/2078275_237767f27a9c12d18abfa728938faaad on line 11 Warning: Undefined variable $snd in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/2078275_237767f27a9c12d18abfa728938faaad on line 104

Platine

{-article id="2483"}[text]{/article}

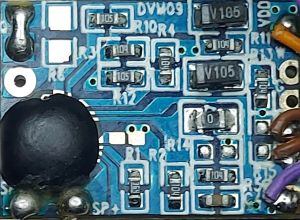

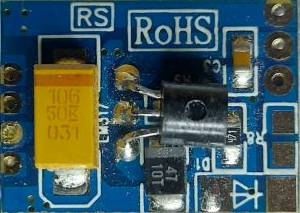

Märklin Sound-Modul DVM09 | B1 V1 [37061]

CODEs:

OHNE


Oberseite	Unterseite
Platinen-Aufdruck: DVM09

Beschaltung der Brücke

Schaltplan

Lautsprecher

Variante B1-2[senkrecht]

Deprecated: stristr(): Passing null to parameter #1 ($haystack) of type string is deprecated in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/2078275_6b3d6a88ad6800835a09a367cec2ad0b on line 14 Warning: Undefined variable $snd in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/2078275_1739bdba139b7e8922598d5683c5f247 on line 11 Warning: Undefined variable $snd in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/2078275_1739bdba139b7e8922598d5683c5f247 on line 11 Warning: Undefined variable $snd in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/2078275_1739bdba139b7e8922598d5683c5f247 on line 316 Warning: Undefined variable $snd in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/2078275_1739bdba139b7e8922598d5683c5f247 on line 316

Platine

{-article id="1101"}[text]{/article}

Märklin Sound-Modul DVM09 | Var 4

CODEs:

ohne

{-article id="1105"}[text]{/article}


Oberseite	Unterseite
Platinen-Aufdruck: DVM09

Beschaltung der Brücke

Schaltplan

Lautsprecher

Anschlussplan

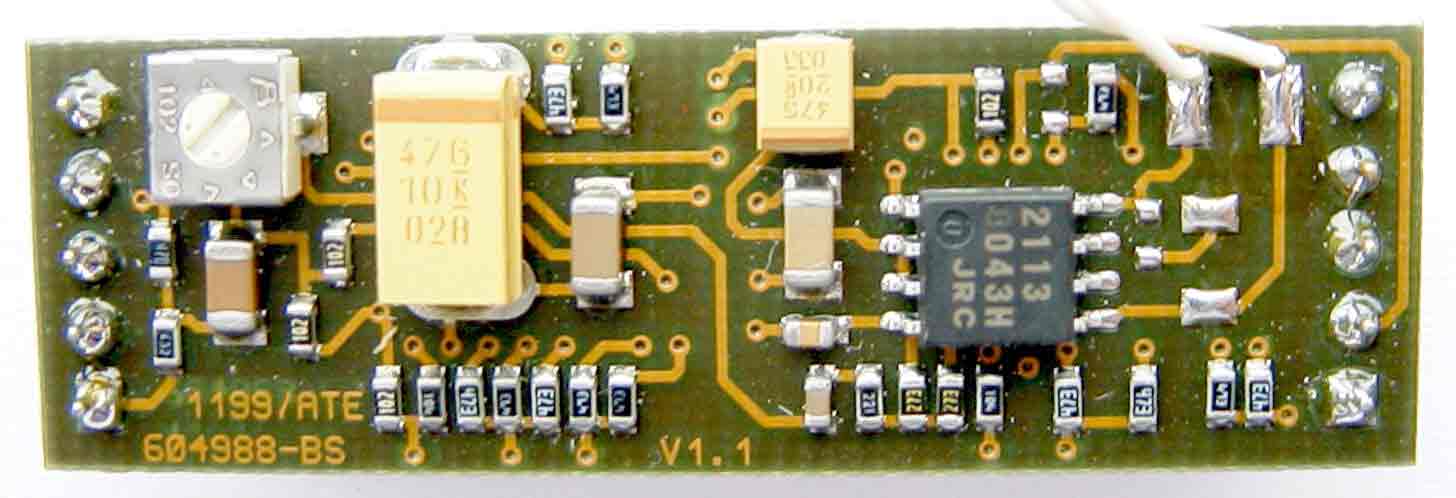

frühere Module

Vor dem Einsatz neuen Multi-Soundmodule wurden bereits Mono-Soundmodule verbaut. Diese konnten, wie die Bezeichnung schon andeutet, nur einen Sound abspielen.

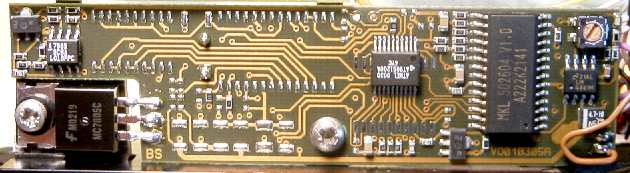

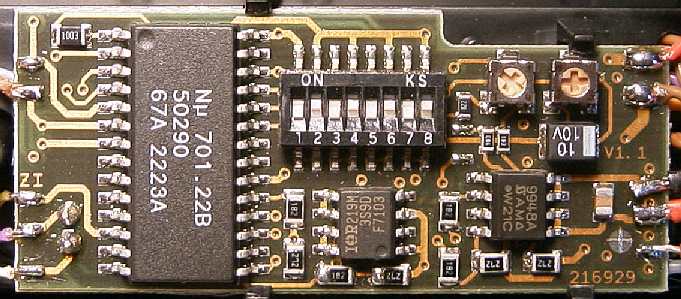

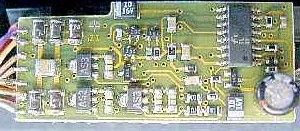

* BR01.10 + BR05 + BR10 + BR45

Platine

Ansicht

{-article id="2018"}[text]{/article}{-article id"2018"}[text]{/article}

Märklin Sound-Modul für Digital-Decoder der Lokomotive BR05, BR10, BR45

Sound-

Chip

MKL-502604-V1.0

{-article id"1991"}[text]{/article}


Oberseite	Unterseite

ET-#: 219574 ... techn. identisch mit Modul der ...

BR 01.10,[37103/37104], BR05 [37050], BR10 [37080], BR45 [37450]

Pläne

Spez. Bauteile

Merkmale

Hinweis/e

Tuning

Geräusche

Verwendung

Lautsprecher

Montage

Hinweis/e

Tuning

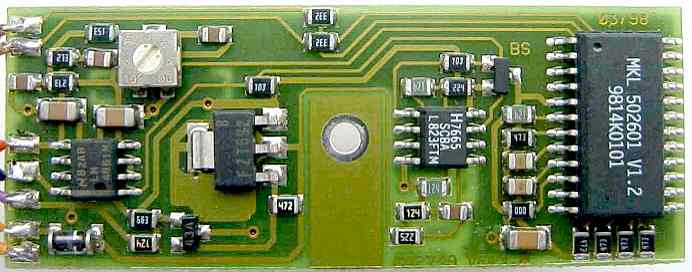

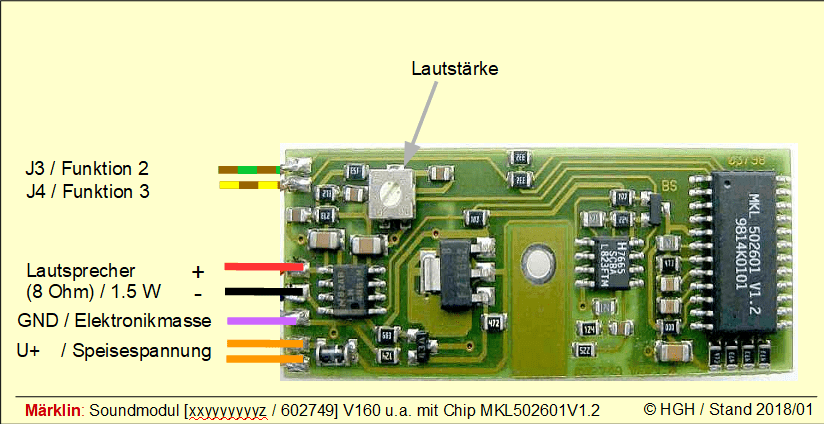

* V 160 der dig. Startpackung 29845

* E40 der dig. Startpackung 29855 + NOHAB [37665, 37668, 37669]

Platine

Ansicht

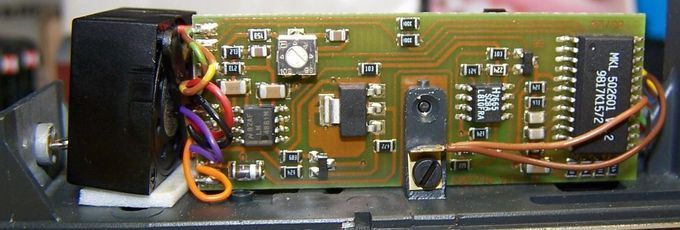

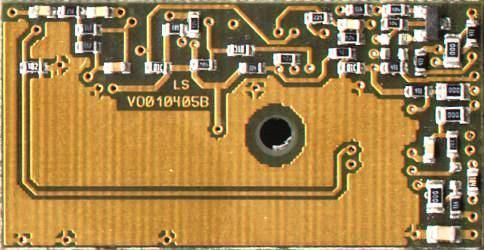

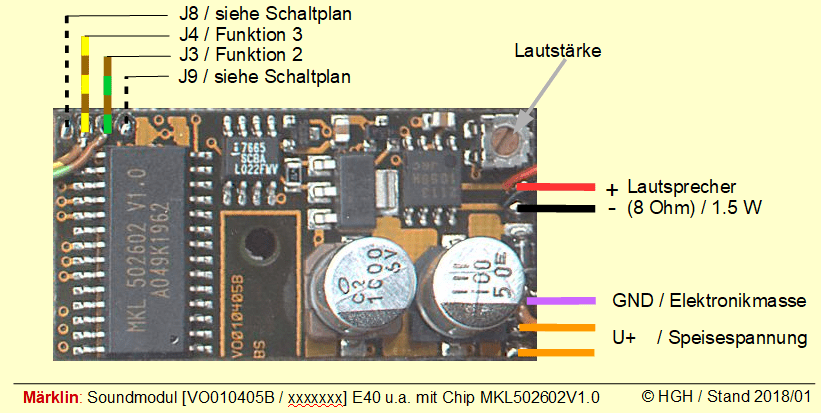

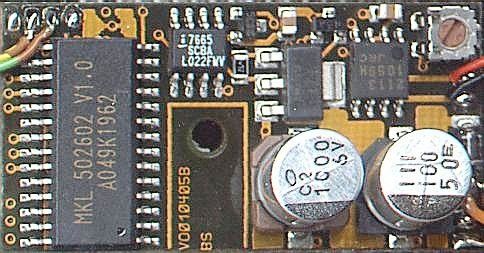

Märklin Sound-Modul der Lokomotive E40 der DB [ 29855, etc. ]

SoundChipMKL 502602 V1.0


Oberseite	Unterseite

ET#: VO010405B

Schaltplan

Anschlüsse

Spez. Bauteile

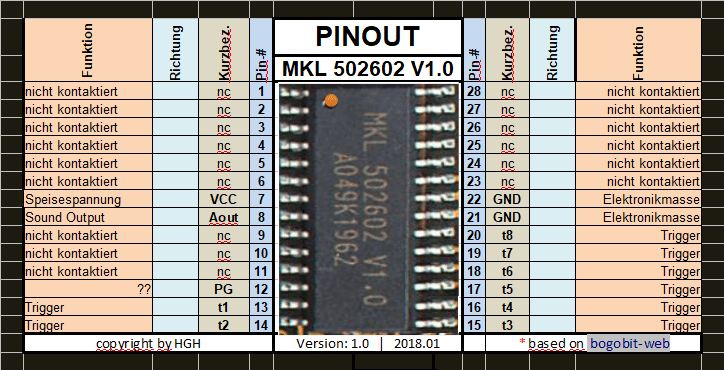

Pinout

Eigenschaften

Diese Daten sind © by Bogobit [Dr. S. Grob] und sind hier lediglich zur Vervollständigung der Doku aufgeführt.

Die folgende Tabelle listet alle Geräusche auf, die im hier verwendeten Sound-IC MKL 502 602 V1.0 gespeichert sind. Die Hörbeispiele sind WAV- oder MP3-Dateien aus eigenen Aufzeichnungen, sowie von Märklins Webseite. Die verfügbaren Geräusche lassen sich in zwei Kategorien einteilen: Effektgeräusche und Dieselmotorgeräusch.

Diese erste Tabelle enthält die Effektgeräusche:

Trigger- Eingang	Auswahl- Eingang	Sound	Abtast rate	märklin WAV	meine Aufnahme	Mode	meine Aufnahme	Märklin Nummer
t7		Zweiton Hupe	8.0 kHz	*()**	t7.wav	einmal	E40, viele andere E-Loks	29855, viele andere
t7	t1	Einton Hupe	8.0 kHz		t7t1.wav	einmal	E40	29855
t8		Türenschließen (verrauscht)	8.0 kHz		t8.mp3	einmal	ICE	43747
t8	t1	Türenschließen (schneller)	8.0 kHz		t8t1.mp3	einmal	-	-
*() Die Geräusche sind auf dem Märklin-Server leider nicht mehr verfügbar.**

Diese zweite Tabelle enthält das Dieselgeräusch mit allen Optionen und Varianten.

Trigger- Eingang	Auswahl- Eingang	Sound	Abtast rate	märklin WAV	meine Aufnahme	Mode	meine Aufnahme	Märklin Nummer
t5		Langer Start, 2 Motoren	10.0 kHz	*()**	2 dieselstd.mp3	dauer	V188, V200	37284, 37803, 39821
t5	t6, t3	Schnellstart, 1 Motor	10.0 kHz		1 dieselkurz.mp3	dauer
t5	t6, t3, t2	unter Last;bei Fahrt	10.0 kHz		1 diesellast.mp3 dieselspeed.mp3	dauer
*() Die Geräusche sind auf dem Märklin-Server leider nicht mehr verfügbar.**

Bedeutung der Tabelleneinträge:

Trigger-Eingang gibt an, welcher Eingang zur Auslösung auf low gebracht werden muss. Alle anderen Eingänge müssen dazu auf high sein.

Auswahl-Eingang gibt an, welcher Eingang auf low liegen muss, wenn der Trigger-Eingang aktiviert wird. Nicht aufgeführte Auswahl-Eingänge müssen auf high liegen.

Mode gibt an, wie die Funktion aktiviert wird. Grundsätzlich, wenn sie eine Funktion an der Control Unit betätigen, schalten sie den Funktionsausgang des Decoders an; eine weitere Betätigung schaltet den Funktionsausgang wieder ab. Geräusche mit einmal Mode spielen das Geräusch einmal in voller Länge beim Einschalten. Beim Ausschalten passiert nichts. Geräusche mit dauer Mode spielen so lange, wie sie die Funktion ein lassen. Beim Ausschalten wird auch das Geräusch beendet.

Erläuterungen zu den Triggereingängen

t7 ist ein Triggereingang und t1 ein zugehöriger Auswahleingang. t7 funktioniert nicht, wenn zuvor ein Diesel (t5) gespielt wurde. Es wird eine Hupe wiedergegeben.

t8 ist ein Triggereingang und t1 ein zugehöriger Auswahleingang. t8 funktioniert nicht, wenn zuvor ein Diesel (t5) gespielt wurde. Es wird das Piepsen beim Türenschließen wiedergegeben.

t5 ist ein Triggereingang und t2, t3, t4, t6 sind zugehörige Auswahleingänge. Es wird das Dieselmotorgeräusch gespielt, wie es zuerst im Modell der V200 eingebaut wurde. Die Bedeutung aller Auswahleingänge ist tabellarisch aufgeführt:

Eingang	Pegel	Effekt
t5	low	Diesel einschalten nach Vorschmierung
t5	high	Diesel ausschalten
t2	low	Motor unter Last. Wenn Motor aus, sofortiger Start mit 1 Motor (t6, t3 ignoriert)
t2	high	Motor im Leerlauf. Siehe auch t4
t3	low	Start mit 1 Motor
t3	high	Start mit 2 Motoren
t4	low	wenn Motor im Leerlauf (t2 = high), Motor automatisch nach ca. 10 Sekunden abstellen.
t4	high	kein automatisches Abstellen des Motors
t6	low	1 Sekunde Vorschmieren
t6	high	3 Sekunden Vorschmieren

Die Wahl zwischen einmotorigem oder zweimotorigem Diesel ermöglicht t3. Der Unterschied liegt aber nur im Anlassen des Motores, alles andere (Leerlauf, unter Last, Abschalten) ist gleich!

t4 erlaubt das automatische Abstellen des Motors, wenn die Lok mehr als 10 Sekunden steht. t2 legt fest, ob die Lok steht (t2 = high) oder fährt (t2 = low). Wenn der Motor abgestellt wurde, und die bisher stehende Lok losfährt, wird der Diesel sofort gestartet, ohne Vorschmierung und stets einmotorig.

Das Geräusch des Diesels unter Last ist vom Leerlaufgeräusch abgeleitet. Die Wiedergaberate wurde allmählich verringert (auf etwa 91 % des Leerlaufs) und die Lautstärke um 6 dB erhöht. Um einen zu gleichmäßigen Motorklang zu vermeiden, sind mehrere Motorgeräuschstücke auf dem Chip gespeichert, die dann in zufälliger Folge abgespielt werden.

Das Dieselgeräusch des MKL 502 601 Soundchips, der z. B. auf dem V160 Soundmodul oder dem BR 18.4 Soundmodul sitzt, ist identisch mit diesem Dieselgeräusch, jedoch ohne Vorschmierung, nur einmotorig, ohne Übergang von Leerlauf auf Last, und ohne Motorabschaltung.

Download - Datenblatt

FZT692 | NPN SILICON PLANAR MEDIUM POWER HIGH GAIN TRANSISTOR

Download - Datenblatt

ICL7665 |CMOS Micropower Over/Under Voltage Detector (verschiedene Hersteller: z.B. Intersil)

Download - Datenblatt

LM4861 | Audio Power Amplifier with Shutdown Mode / 1.1W - verschiedene Hersteller: z.B. Texas Instruments [

]

Download - Datenblatt

ZR431|adjustable Z-Diode - verschiedene Hersteller: z.B. ZETEX [ ]

Merkmale

Hinweis/e

Tuning

Geräusche

Verwendung

Lautsprecher

Montage

Hinweis/e

Tuning

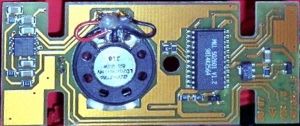

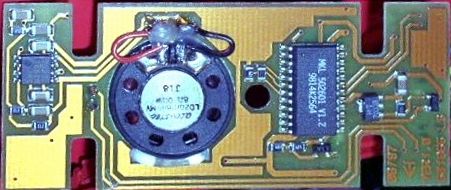

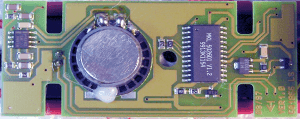

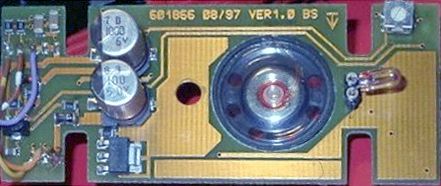

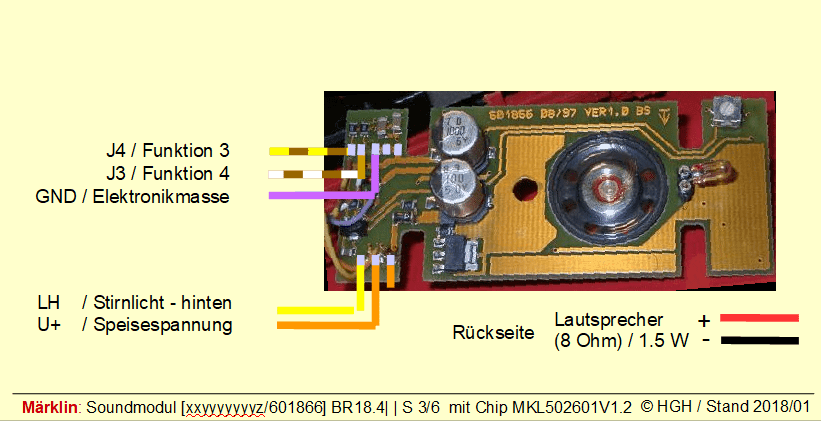

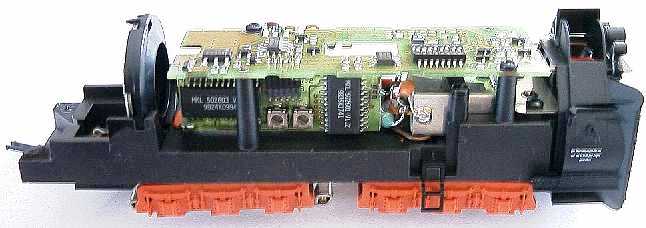

* S 3/6 der dig. Startpackung 29855 bzw. BR18.4 [37184]

* Soundmodul der E52 - 37661

Platine

Ansicht

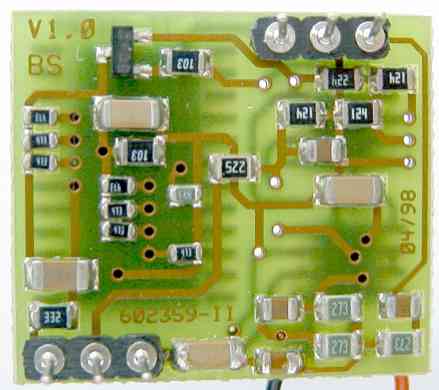

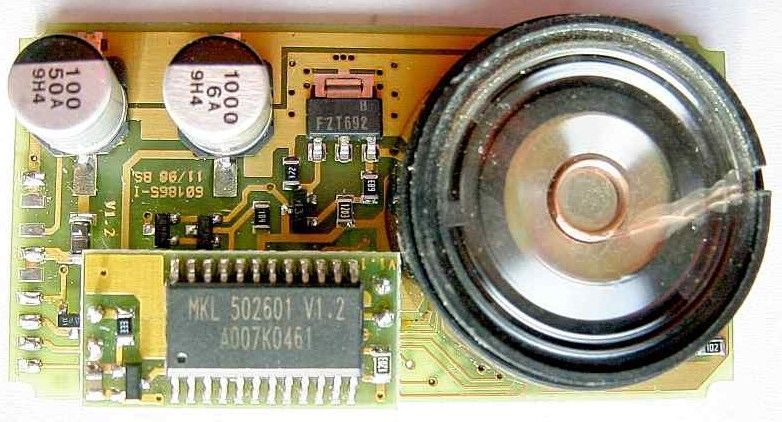

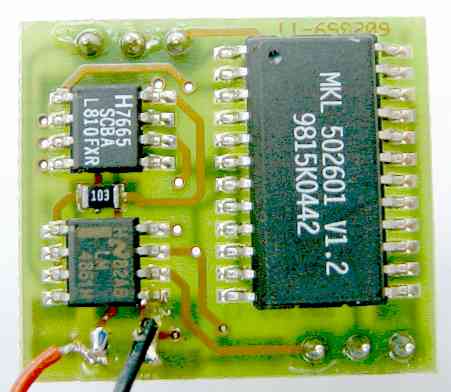

Märklin Sound-Modul der Lokomotive - E52 der DRG [ 37661 ]

SoundChip

MKL 502601 V1.2


Oberseite	Unterseite

ET#: 602359-II V1.0

Anmerkung(en):

Dieses Modul ist nicht autrak verwendbar.

Es ist nur in Verbindung mit dem zugehörigen Decoder verwendbar. Beide Einheiten werden über die (2xdrei) sechs Kontaktstifte zusammen gesteckt und bilden dann eine Einheit.

Schaltplan

Anschlüsse

Spez. Bauteile

Merkmale

Hinweis/e

Tuning

Geräusche

Lautsprecher

Montage

Hinweis/e

Tuning

* Soundmodul der BR194 / E94 - Fx-Decoder

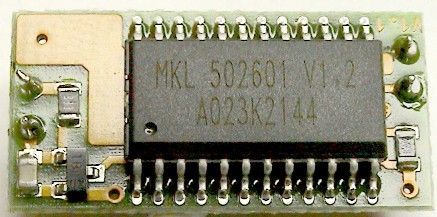

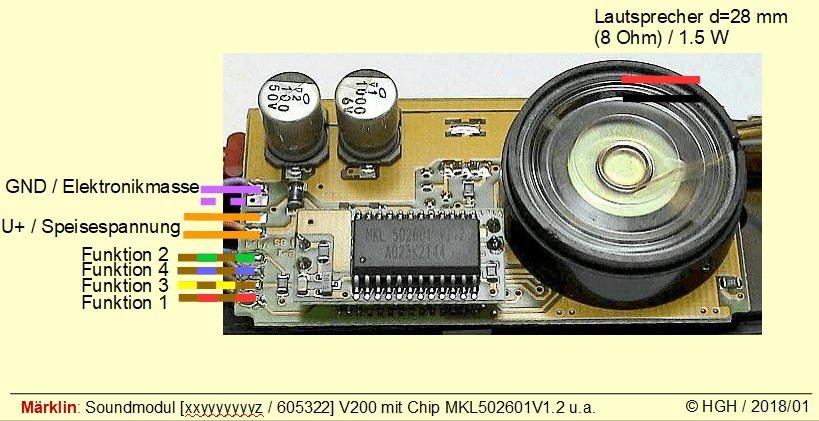

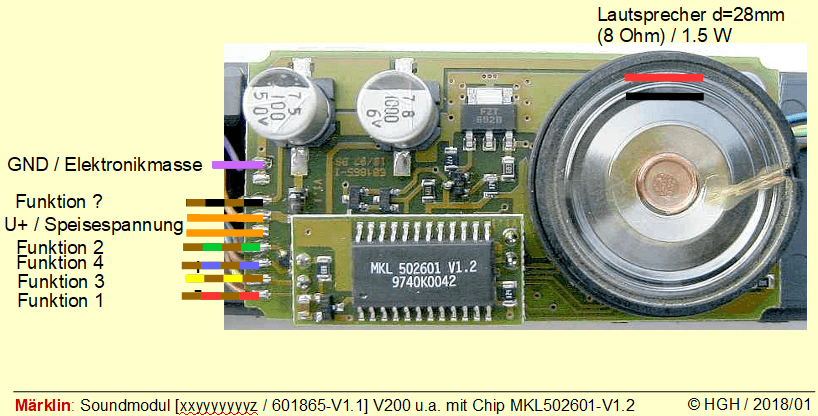

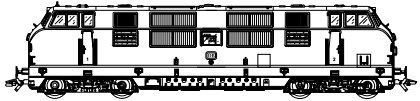

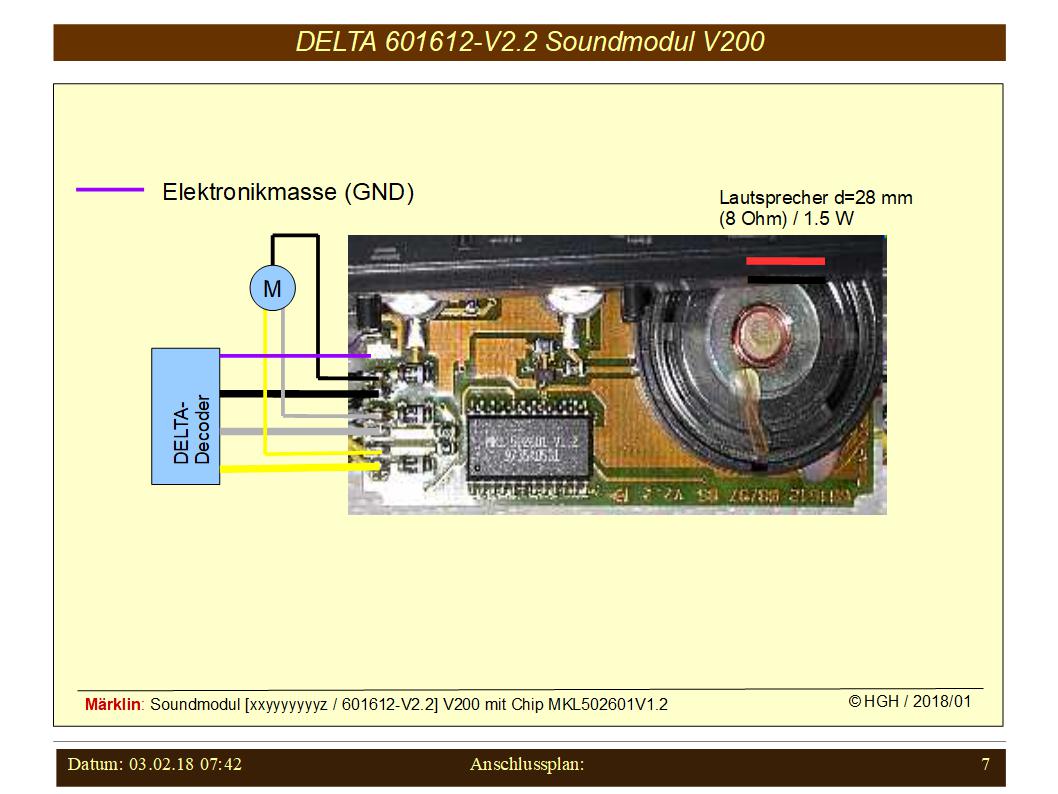

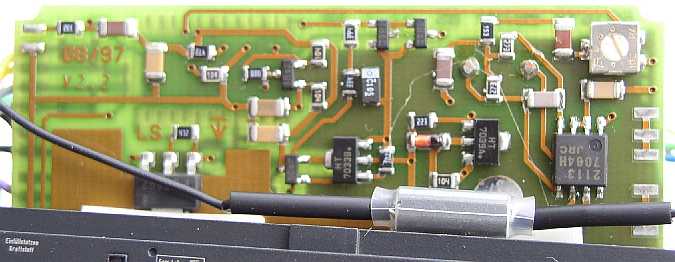

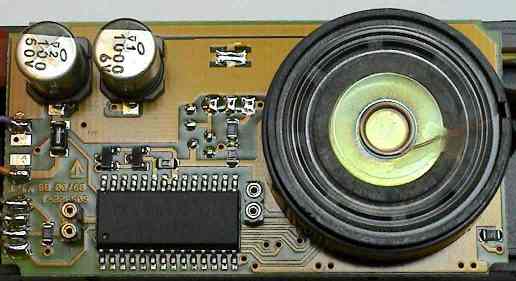

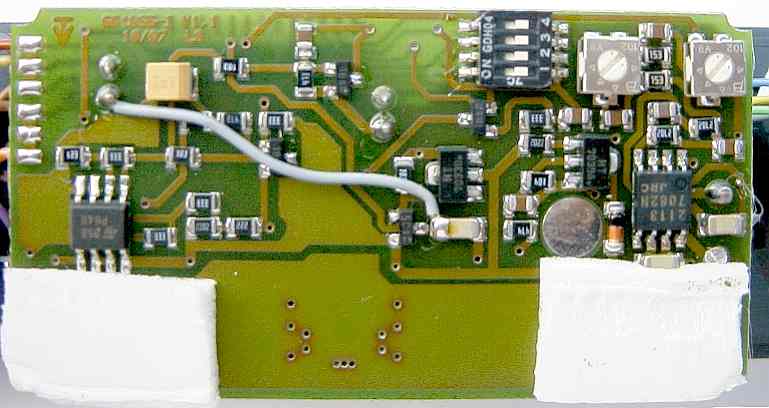

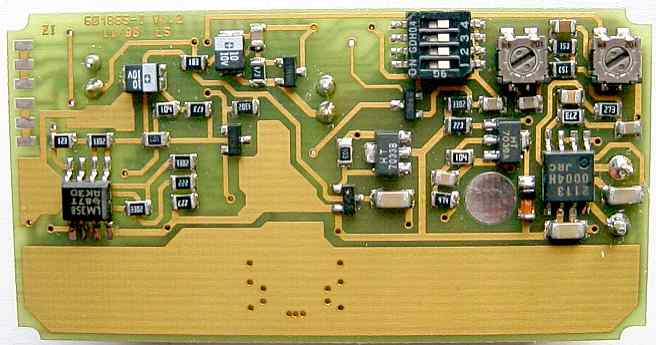

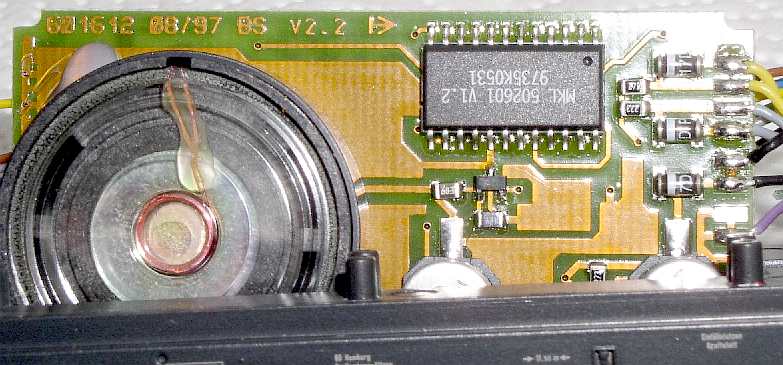

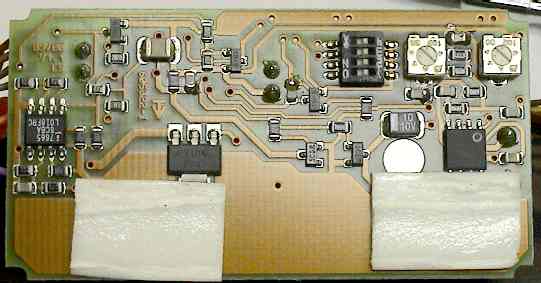

* Soundmodul der V200 - Delta-/Fx-Decoder

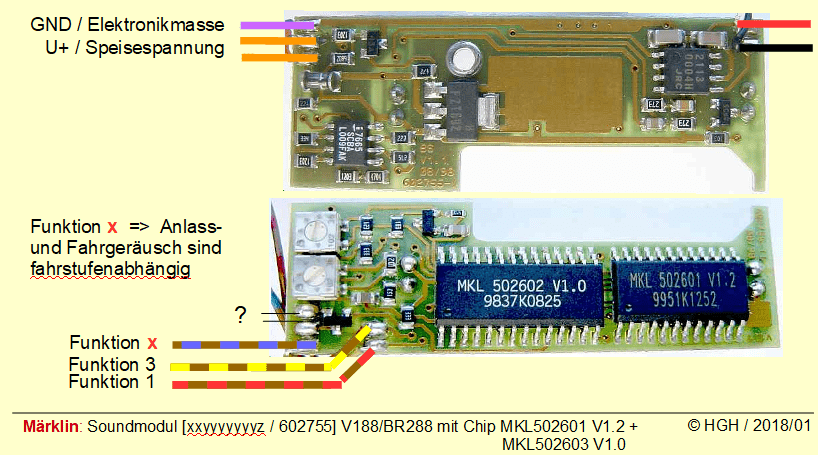

* Soundmodul der BR288 / V188 - 37282/37384

Platine

Ansicht

Das Modul besteht aus zwei Platinen die zusammengesteckt eine Einheit bilden.

{-article id"2795"}[text]{/article}

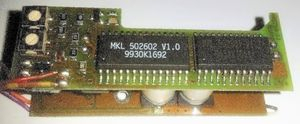

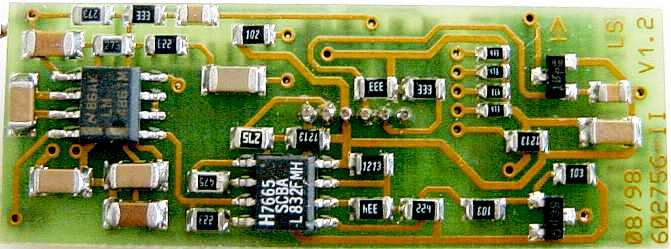

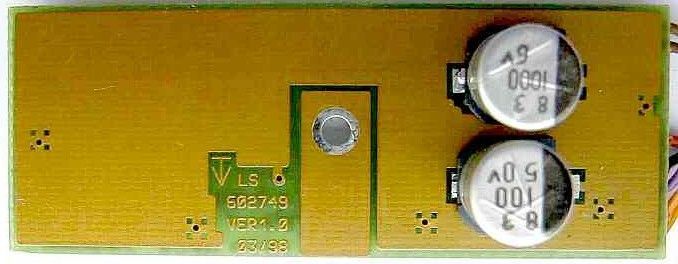

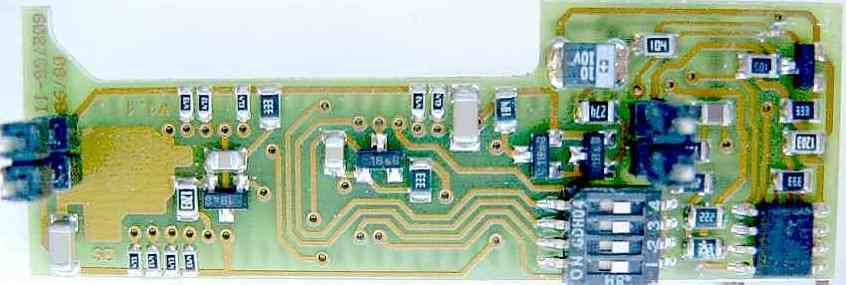

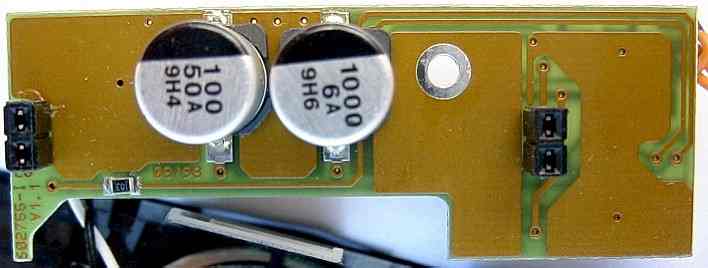

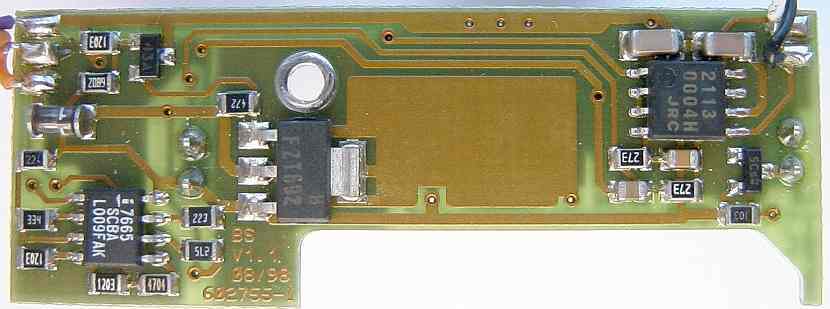

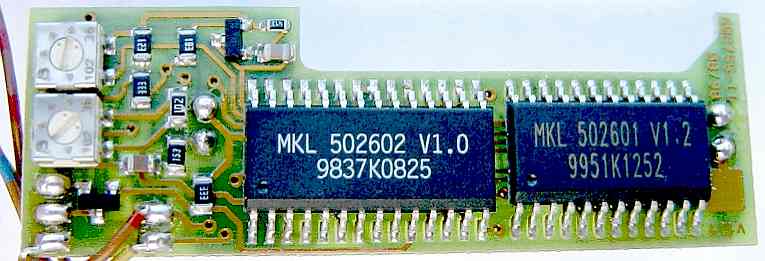

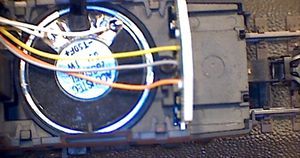

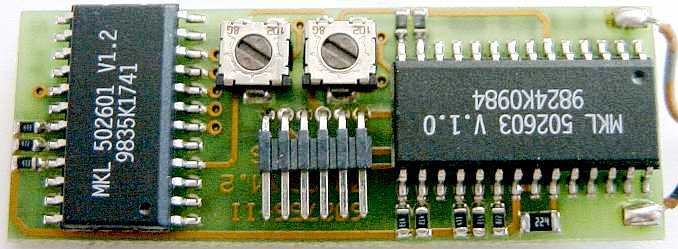

Märklin Sound-Modul für Digital-Decoder der Lokomotive BR288 / V188

Sound-Chip

MKL-502601-V1.2

MKL-502602-V1.0

{-article id"2793]"}[text]{/article}


Oberseite	Unterseite

{-article id"2794]"}[text]{/article}


Oberseite	Unterseite

ET#: 602755

Schaltplan

Anschlüsse

Spez. Bauteile

Soundchips

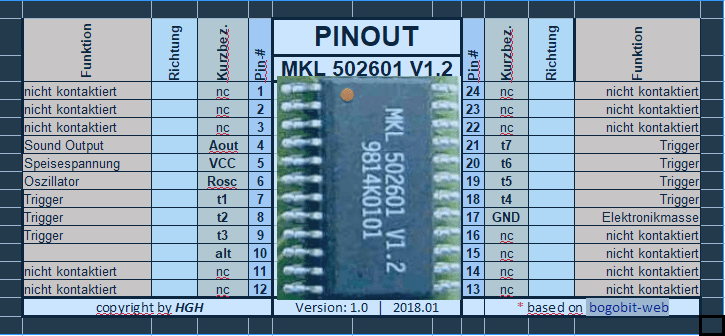

MKL502601-v12

Pinout

Eigenschaften

MKL502602-v10

Pinout

Eigenschaften

Diese erste Tabelle enthält die Effektgeräusche:

Trigger- Eingang	Auswahl- Eingang	Sound	Abtast rate	märklin WAV	meine Aufnahme	Mode	meine Aufnahme	Märklin Nummer
t7		Zweiton Hupe	8.0 kHz	*()**	t7.wav	einmal	E40, viele andere E-Loks	29855, viele andere
t7	t1	Einton Hupe	8.0 kHz		t7t1.wav	einmal	E40	29855
t8		Türenschließen (verrauscht)	8.0 kHz		t8.mp3	einmal	ICE	43747
t8	t1	Türenschließen (schneller)	8.0 kHz		t8t1.mp3	einmal	-	-
*() Die Geräusche sind auf dem Märklin-Server leider nicht mehr verfügbar.**

Diese zweite Tabelle enthält das Dieselgeräusch mit allen Optionen und Varianten.

Trigger- Eingang	Auswahl- Eingang	Sound	Abtast rate	märklin WAV	meine Aufnahme	Mode	meine Aufnahme	Märklin Nummer
t5		Langer Start, 2 Motoren	10.0 kHz	*()**	2 dieselstd.mp3	dauer	V188, V200	37284, 37803, 39821
t5	t6, t3	Schnellstart, 1 Motor	10.0 kHz		1 dieselkurz.mp3	dauer
t5	t6, t3, t2	unter Last;bei Fahrt	10.0 kHz		1 diesellast.mp3 dieselspeed.mp3	dauer
*() Die Geräusche sind auf dem Märklin-Server leider nicht mehr verfügbar.**

Bedeutung der Tabelleneinträge:

Trigger-Eingang gibt an, welcher Eingang zur Auslösung auf low gebracht werden muss. Alle anderen Eingänge müssen dazu auf high sein.

Auswahl-Eingang gibt an, welcher Eingang auf low liegen muss, wenn der Trigger-Eingang aktiviert wird. Nicht aufgeführte Auswahl-Eingänge müssen auf high liegen.

Erläuterungen zu den Triggereingängen

t7 ist ein Triggereingang und t1 ein zugehöriger Auswahleingang. t7 funktioniert nicht, wenn zuvor ein Diesel (t5) gespielt wurde. Es wird eine Hupe wiedergegeben.

t8 ist ein Triggereingang und t1 ein zugehöriger Auswahleingang. t8 funktioniert nicht, wenn zuvor ein Diesel (t5) gespielt wurde. Es wird das Piepsen beim Türenschließen wiedergegeben.

Eingang	Pegel	Effekt
t5	low	Diesel einschalten nach Vorschmierung
t5	high	Diesel ausschalten
t2	low	Motor unter Last. Wenn Motor aus, sofortiger Start mit 1 Motor (t6, t3 ignoriert)
t2	high	Motor im Leerlauf. Siehe auch t4
t3	low	Start mit 1 Motor
t3	high	Start mit 2 Motoren
t4	low	wenn Motor im Leerlauf (t2 = high), Motor automatisch nach ca. 10 Sekunden abstellen.
t4	high	kein automatisches Abstellen des Motors
t6	low	1 Sekunde Vorschmieren
t6	high	3 Sekunden Vorschmieren

Die Wahl zwischen einmotorigem oder zweimotorigem Diesel ermöglicht t3. Der Unterschied liegt aber nur im Anlassen des Motores, alles andere (Leerlauf, unter Last, Abschalten) ist gleich!

sonstige Bauteile

Merkmale

Hinweis/e

Tuning

Geräusche

Verwendung

Lautsprecher

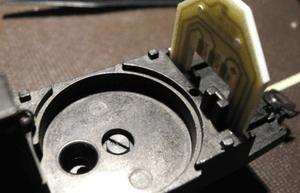

Montage

Hinweis/e

Tuning

* Soundmodul der F7 (div. Gesellschaften)

- Soundmodul der ALCO PA

* Soundmodul der H6 Micado der NYC

Platine

Ansicht

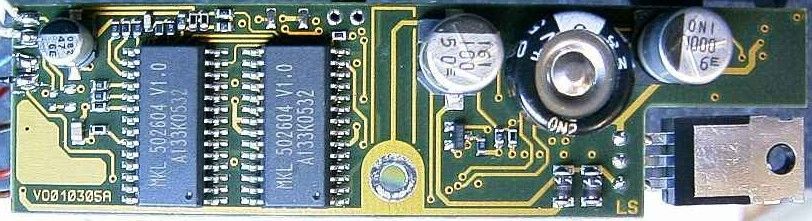

Märklin Sound-Modul der Lokomotive - H6 der NYC [ 37970]

SoundChip

MKL 502604 V1.0


Oberseite	Unterseite

ET#: 608653-II V1.0 / ZI030310B

Anmerkung(en):

Dieses Modul ist nicht autrak verwendbar.

Es ist nur in Verbindung mit dem zugehörigen Decoder verwendbar. Beide Einheiten werden über die (2xdrei) sechs Kontaktstifte zusammen gesteckt und bilden dann eine Einheit.

Schaltplan

Anschlüsse

Spez. Bauteile

Hinweis/e

Tuning

Geräusche

Verwendung

Lautsprecher

Montage

Hinweis/e

Tuning

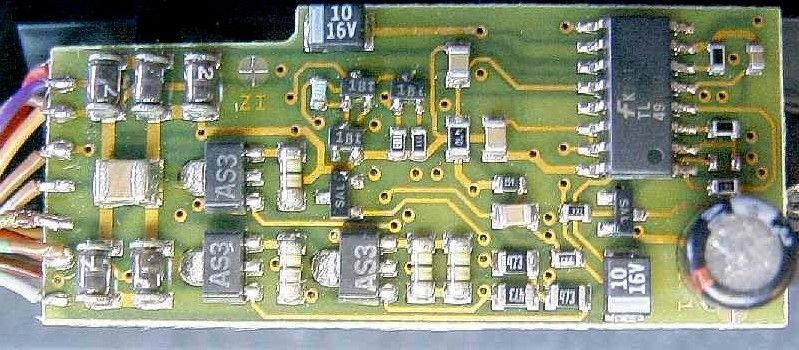

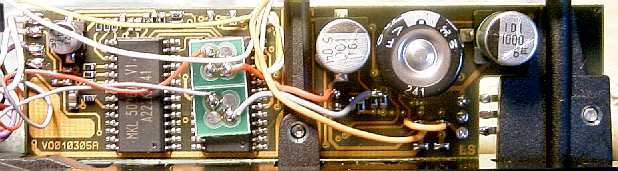

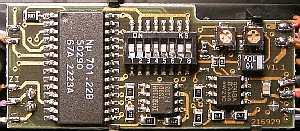

* Soundmodul des BigBoy der UP

- Soundmodul der bel. Serie 202/203

* Soundmodul für Dampfschneeschleuder DB/DRG/ÖBB

Platine

Ansicht

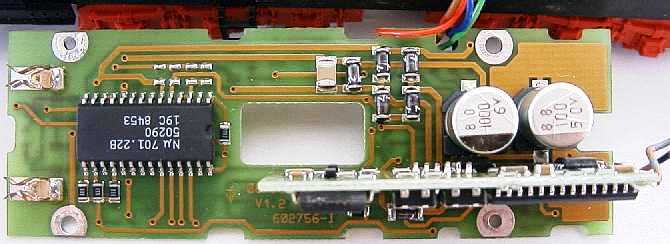

Märklin Soundmodul-Platine Dampfschneeschleuder


Oberseite	Unterseite

ET#: 602756-II

Schaltplan

Anschlüsse

Spez. Bauteile

allg. Infos

Warning: Undefined variable $dec in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/2078275_9e74c9e4b5afd8f1e60e36c03363131f on line 11 Deprecated: stristr(): Passing null to parameter #1 ($haystack) of type string is deprecated in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/2078275_9e74c9e4b5afd8f1e60e36c03363131f on line 11 Warning: Undefined variable $dec in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/2078275_9e74c9e4b5afd8f1e60e36c03363131f on line 13 Deprecated: stristr(): Passing null to parameter #1 ($haystack) of type string is deprecated in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/2078275_9e74c9e4b5afd8f1e60e36c03363131f on line 13 Warning: Undefined variable $dec in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/2078275_9e74c9e4b5afd8f1e60e36c03363131f on line 20 Warning: Undefined variable $dec in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/2078275_9e74c9e4b5afd8f1e60e36c03363131f on line 22 Warning: Undefined variable $dec in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/2078275_9e74c9e4b5afd8f1e60e36c03363131f on line 22 Warning: Undefined variable $dec in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/2078275_9e74c9e4b5afd8f1e60e36c03363131f on line 22 Warning: Undefined variable $dec in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/2078275_9e74c9e4b5afd8f1e60e36c03363131f on line 22 Warning: Undefined variable $noDecVar in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/2078275_9e74c9e4b5afd8f1e60e36c03363131f on line 40

Merkmal:	Ausführung	Bemerkung
Material:	Epoxyd-Glasharzgewebe
Grund-Format:	rechteckig - Sonderformat mit zwei Stiftsockeln zur Aufnahme im Decoder
Abmessungen:	Dicke: 1,0mm, Länge: 23mm, Breite: ?/15,5mm
Lötstopplack:	hellgrün
Bestückung:	beidseitig
Leiterbahnführung:	beidseitig mit Durchkontaktierungen
Mult-Layer / Anzahl:	ja / mind. 2
Aufkleber:	- / -
Aufdrucke:	- ? -
Ersatzteilnummer:	- / -

Merkmal:	Ausführung	Bemerkung
Material:	Epoxyd-Glasharzgewebe
Grund-Format:	rechteckig - Sonderformat mit Steckerleisten
Abmessungen:	Dicke: 1,0mm, Länge: 23mm, Breite: ?/15,5mm
Lötstopplack:	hellgrün
Bestückung:	beidseitig
Leiterbahnführung:	beidseitig mit Durchkontaktierungen
Mult-Layer / Anzahl:	ja	Die inneren Layer dienen der Stromversorgung (U+/GND). Das ermöglicht außerdem eine gute Schirmung. Die äußeren Layer dienen der Leiterbahnführung und der Aufnahme der notwendigen Bauteile.
Aufkleber:	- / -
Aufdrucke:	- ? -
Ersatzteilnummer:	- / -
Einsteller:	ja	Auf dem Modul sind zwei Einsteller für die Geräusch-Lautstärke untergebracht.
LötPADs:	ja	Auf der Oberseite befinden noch die Anschlüsse für den Lautsprecher, dessen Kabel angelötet werden.

Merkmal:	Ausführung	Bemerkung
Material:	Epoxyd-Glasharzgewebe
Grund-Format:	rechteckig - Sonderformat mit Steckerleisten
Abmessungen:	Dicke: 1,0mm, Länge: 23mm, Breite: ?/15,5mm
Lötstopplack:	hellgrün
Bestückung:	beidseitig
Leiterbahnführung:	beidseitig mit Durchkontaktierungen
Mult-Layer / Anzahl:	ja	Die inneren Layer dienen der Stromversorgung (U+/GND). Das ermöglicht außerdem eine gute Schirmung. Die äußeren Layer dienen der Leiterbahnführung und der Aufnahme der notwendigen Bauteile.
Aufkleber:	- / -
Aufdrucke:	- ? -
Ersatzteilnummer:	- / -
Einsteller:	ja	Auf dem Modul sind zwei Einsteller für die Geräusch-Lautstärke untergebracht.
LötPADs:	ja	Auf der Oberseite befinden noch die Anschlüsse für den Lautsprecher, dessen Kabel angelötet werden.

Merkmal:	Ausführung	Bemerkung
Material:	Epoxyd-Glasharzgewebe
Grund-Format:	rechteckig - Sonderformat mit zwei Stiftsockeln zur Aufnahme im Decoder
Abmessungen:	Dicke: 1,0mm, Länge: 23mm, Breite: ?/15,5mm
Lötstopplack:	hellgrün
Bestückung:	beidseitig
Leiterbahnführung:	beidseitig mit Durchkontaktierungen
Mult-Layer / Anzahl:	ja / mind. 2
Aufkleber:	- / -
Aufdrucke:	- ? -
Ersatzteilnummer:	- / -

Merkmal:	Ausführung	Bemerkung
Material:	Epoxyd-Glasharzgewebe
Grund-Format:	rechteckig - Sonderformat mit Steckerleisten
Abmessungen:	Dicke: 1,0mm, Länge: 23mm, Breite: ?/15,5mm
Lötstopplack:	hellgrün
Bestückung:	beidseitig
Leiterbahnführung:	beidseitig mit Durchkontaktierungen
Mult-Layer / Anzahl:	ja	Die inneren Layer dienen der Stromversorgung (U+/GND). Das ermöglicht außerdem eine gute Schirmung. Die äußeren Layer dienen der Leiterbahnführung und der Aufnahme der notwendigen Bauteile.
Aufkleber:	- / -
Aufdrucke:	- ? -
Ersatzteilnummer:	- / -
Einsteller:	ja	Auf dem Modul sind zwei Einsteller für die Geräusch-Lautstärke untergebracht.
LötPADs:	ja	Auf der Oberseite befinden noch die Anschlüsse für den Lautsprecher, dessen Kabel angelötet werden.

Login

Inhalte (MM)

geänd. Artikel

Märklin-Geräuschmodule

Märklin Soundmodul H6-Mikado der NYC mit Fx-Decoder

Platine

Ansicht

Schaltplan

Anschlüsse

Spez. Bauteile

Hinweis/e

Tuning

Geräusche

Verwendung

Lautsprecher

Montage

Hinweis/e

Tuning

Märklin Soundmodul BR194 / E94 mit Fx-Decoder

Platine

Ansicht

Schaltplan

Anschlüsse

Spez. Bauteile

Merkmale

Hinweis/e

Tuning

Geräusche

Verwendung

Lautsprecher

Montage

Hinweis/e

Tuning

Märklin Soundmodule F7-Modelle mit Fx-Decoder

Variante 1 - F7 - Northlander II [37500]

Platine

Ansicht

Schaltplan

Anschlüsse

Spez. Bauteile

Merkmale

Hinweis/e

Tuning

Geräusche

Verwendung

Lautsprecher

Montage

Hinweis/e

Tuning

Variante 2 - California Zypher[26600], F7 ATSF [29848/29849/37622], F7-MilW [37623], etc.

Platine

Ansicht

Schaltplan

Spez. Bauteile

Merkmale

Hinweis/e

Tuning

Geräusche

Verwendung

Lautsprecher

Montage

Hinweis/e

Tuning
