Dieses Modul wurde bei Märklin in Lokomotiven der H6-Mikado der NYC, die mit Fx-Decodern versehen sind eingesetzt.
Dieses Modul wurde bei Märklin in Lokomotiven der H6-Mikado der NYC, die mit Fx-Decodern versehen sind eingesetzt.
Platine

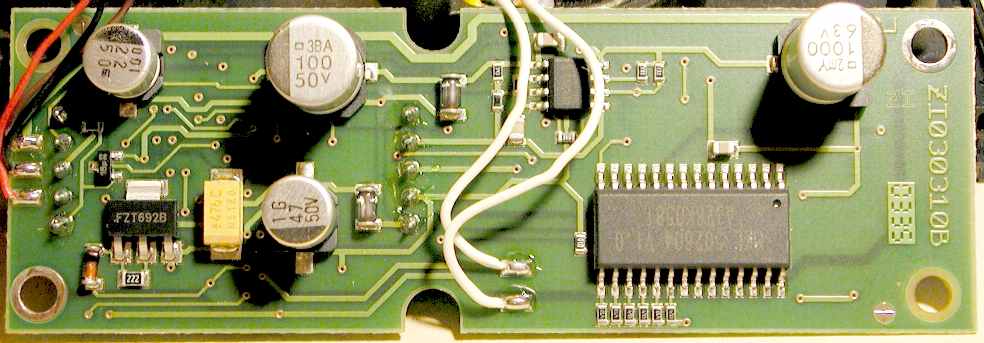

Ansicht
| Märklin Sound-Modul der Lokomotive - H6 der NYC [ 37970] | ||||||
 SoundChip
|
|
|||||
| ET#: 608653-II V1.0 / ZI030310B | ||||||
|
Anmerkung(en): Dieses Modul ist nicht autrak verwendbar. Es ist nur in Verbindung mit dem zugehörigen Decoder verwendbar. Beide Einheiten werden über die (2xdrei) sechs Kontaktstifte zusammen gesteckt und bilden dann eine Einheit. Die Lok kann u.a. ein umdrehungssynchrones Dampfstoßgeräusch erzeugen. Das Signal dazu bekommt der Sounddecoder von einen Sensor(Hallgeber), der auf einer Achse im vorderen Antriebsteil angebracht ist. |
||||||
Schaltplan
-
{phocadownload view=file|id=78|text=Schaltplan Soundmodul - noch Dummy |target=s}
-
{phocadownload view=file|id=78|text=Bestückungsplan Soundmodul - noch Dummy|target=s}
Derzeit liegen (noch) keine Daten vor -
Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
einfach an meine - im Impressum hinterlegte - eMail-Adresse.
Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.
Anschlüsse

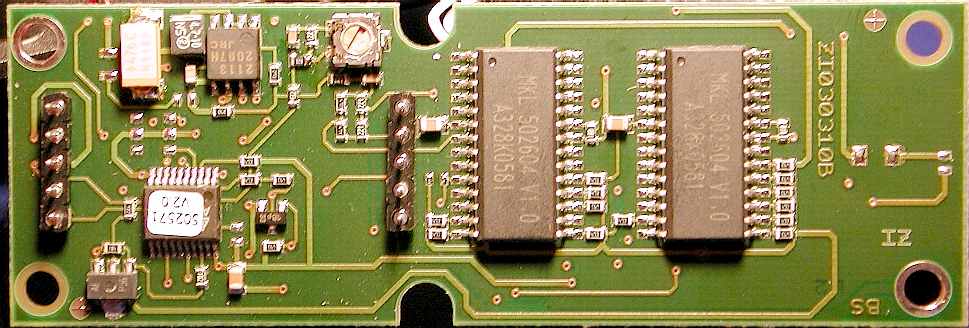

Das Modul besitzt bis auf die Anschluß-PADs für den Lautsprecher - siehe Ansicht: Oberseite - keine weiteren extern beschaltbare Anschlüsse. Es wird über die vier steckverbindungen mit der Decoderplatine direkt verbunden.
Über einen Einsteller kann die Lautstärke für das Geräusch eingestellt werden.
Spez. Bauteile
 |
ICL7665 |CMOS Micropower Over/Under Voltage Detector (verschiedene Hersteller: z.B. Intersil) |
 |
LM4861 | Audio Power Amplifier with Shutdown Mode / 1.1W - verschiedene Hersteller: z.B. Texas Instruments [  ] |
|
ZR431|adjustable Z-Diode - verschiedene Hersteller: z.B. ZETEX [ ] |
Das Modul besteht aus einer mehrlagigen Platine, wobei die inneren Layer der Stromversorgung (U+/GND) dienen. Das ermöglicht eine gute Schirmung. Die äußeren Layer dienen der Leiterbahnführung und der Aufnahme der notwendigen Bauteile.
Das Modul muss auf die Decoderplatine gesteckt werden.
Hinweis/e
Derzeit liegen (noch) keine Daten vor -
Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
einfach an meine - im Impressum hinterlegte - eMail-Adresse.
Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.
Tuning
Derzeit liegen (noch) keine Daten vor -
Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
einfach an meine - im Impressum hinterlegte - eMail-Adresse.
Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.
Geräusche
H6-Mikado-mit Fx-Decoder:
Folgende Geräusche sind implementiert:
- Motorgeräusch (Zylinder/Auspuffsynchronisiert)
- Horn - Lautspärke kann reguliert werden
- Glocke - Lautspärke kann reguliert werden.
- -
Die Lok kann u.a. ein umdrehungssynchrones Dampfstoßgeräusch erzeugen. Das Signal dazu bekommt der Sounddecoder von einen Sensor(Hallgeber), der auf einer Achse im vorderen Antriebsteil angebracht ist.
Verwendung
Dieses Steckmodul wird verwendet bei den Lokomotiven:
| H6-Mikado [37790, 37793] |
Lautsprecher
Es wird ein 8 Ohm Lautsprecher mit 28mm Durchmesser [ET#: E120174] verwendet.
Haltebügel: 154005
Montage
Dieses Modul wird mittels zweier 5-pol,. Stiftleisten auf die Decoder-Platine - im Bild links - gesteckt.
Der Lautsprecher wird auf den vorhgesehenen AnschlußPADs - im Bild der Oberseite - verlötet.
Die Lautsprecherbox wird mittels Doppel-Schaumklebe PADs im Fahrzeug fixiert.

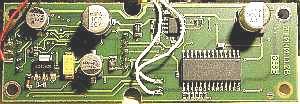

Das nebenstehende Bild zeigt das gesteckte Soundmodul auf der zu Fotozwecken umgedrehten Decoderplatine.
Das Soundmodul ist nur in Verbindung mit dem zugehörigen Decoder verwendbar.
Hinweis/e
Dieses Modul kann nicht autark betrieben werden. Einige notwendige Komponenten befinden sich noch auf der Decoder-Platine.
