Diese Module wurden bei Märklin in F7-Modell-Lokomotiven mit Fx-Decodern eingesetzt.
Diese Module wurden bei Märklin in F7-Modell-Lokomotiven mit Fx-Decodern eingesetzt.
Für Modelle der amerikanischen F7 hat Märklin verschiedene Varianten für den Betrieb mit Fx-Decodern entwickelt. Das erste, etwas vereinfachte Modul wurde in die Northlander II Sonderserie eingebaut. Das Modul besitzt "nur" zwei Einzelgeräusche.
Die zweite Variante besitzt neben den Einzelgeräuschen noch ein konfigurierbares Motorfahrgeräusch und das Geräusch einer dyn. Bremse.
Variante 1 - F7 - Northlander II [37500]
Diese Platine wird über zwei 3-pol. Steckverbindungen mit der Decoder-Platine verbunden.

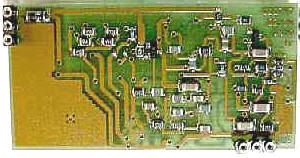

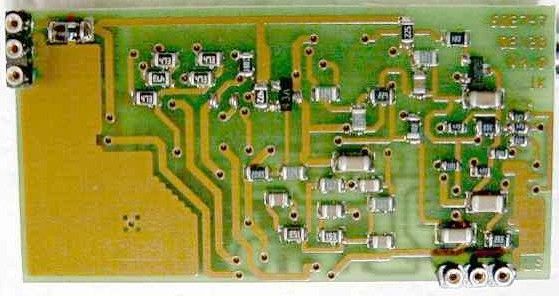

Platine

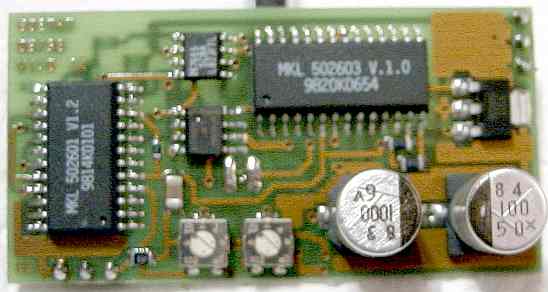

Ansicht
Schaltplan
Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
einfach an meine - im Impressum hinterlegte - eMail-Adresse.
Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.
Anschlüsse
Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
einfach an meine - im Impressum hinterlegte - eMail-Adresse.
Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.
Über zwei Einsteller kann die Lautstärke für die Geräusche eingestellt werden.
i
Spez. Bauteile
| FZT692 | NPN SILICON PLANAR MEDIUM POWER HIGH GAIN TRANSISTOR |
| ICL7665 |CMOS Micropower Over/Under Voltage Detector (verschiedene Hersteller: z.B. Intersil) |
| ZR431|adjustable Z-Diode - verschiedene Hersteller: z.B. ZETEX [ |
![]() |
LM4861 | Audio Power Amplifier with Shutdown Mode / 1.1W - verschiedene Hersteller: z.B. Texas Instruments [ |
Merkmale
| Merkmal: | Ausführung | Bemerkung |
| Material: | Epoxyd-Glasharzgewebe | |
| Grund-Format: | rechteckig - Sonderformat mit Steckerleisten | |
| Abmessungen: | Dicke: 1,0mm, Länge: 23mm, Breite: ?/15,5mm | |
| Lötstopplack: | hellgrün | |
| Bestückung: | beidseitig | |
| Leiterbahnführung: | beidseitig mit Durchkontaktierungen | |
| Mult-Layer / Anzahl: | ja | Die inneren Layer dienen der Stromversorgung (U+/GND). Das ermöglicht außerdem eine gute Schirmung. Die äußeren Layer dienen der Leiterbahnführung und der Aufnahme der notwendigen Bauteile. |
| Aufkleber: | - / - | |
| Aufdrucke: | - ? - | |
| Ersatzteilnummer: | - / - | |
| Einsteller: | ja | Auf dem Modul sind zwei Einsteller für die Geräusch-Lautstärke untergebracht. |
| LötPADs: | ja | Auf der Oberseite befinden noch die Anschlüsse für den Lautsprecher, dessen Kabel angelötet werden. |
Hinweis/e
Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
einfach an meine - im Impressum hinterlegte - eMail-Adresse.
Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.
Tuning
Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
einfach an meine - im Impressum hinterlegte - eMail-Adresse.
Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.
Geräusche
1. Horn - Lautspärke kann reguliert werden.2. Glocke - Lautspärke kann reguliert werden.3,4.
Verwendung
Dieses Steckmodul wird verwendet bei den Lokomotiven:
| F7-NorthLander [37500] |
Lautsprecher
Montage
Das Modul besitzt keine eigene Montagemöglichkeit. Es kann nur gemeinsam mit dem zugehörigen Decoder verwendet werden, da es über die 2 Stk. 5-pol. Stecker mit dem Decoder verbunden wird.
Die Platinen sind sandwitch-artig zusammen gesteckt. Die ganze Einheit wird mittels der Decoderplatine dann an einer 90°- gewinkelten Haltelasche ( Masse-Öse der Decoder-Platine ) befestigt.
Hinweis/e
Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
einfach an meine - im Impressum hinterlegte - eMail-Adresse.
Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.
Tuning
Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
einfach an meine - im Impressum hinterlegte - eMail-Adresse.
Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.
Variante 2 - California Zypher[26600], F7 ATSF [29848/29849/37622], F7-MilW [37623], etc.
Diese Platine wird über zwei 5-pol. Steckverbindungen mit der Decoder-Platine verbunden.

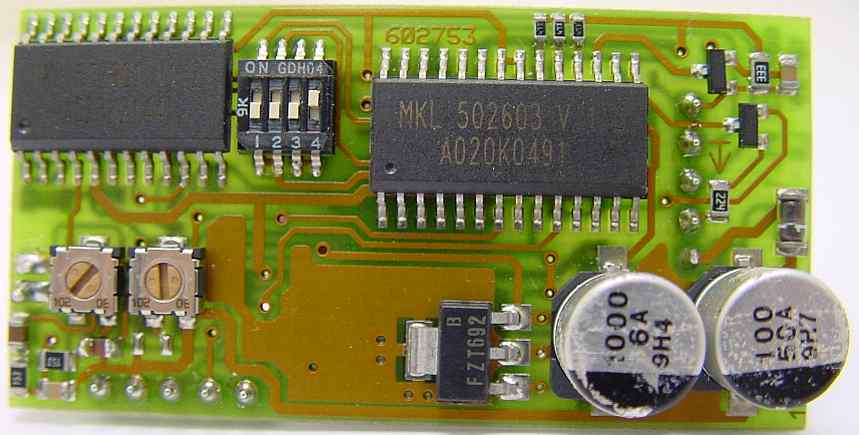

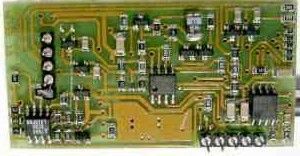

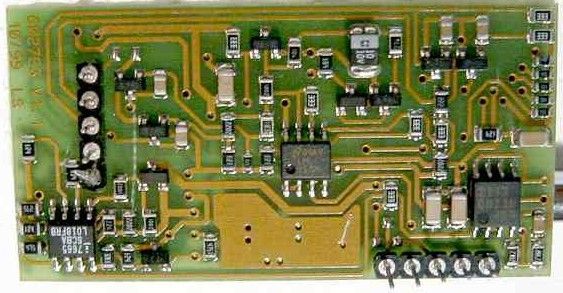

Platine
Ansicht
Schaltplan
Details dazu finden sie (vorläufig noch) hier.
Derzeit liegen (noch) keine Daten vor -
Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
einfach an meine - im Impressum hinterlegte - eMail-Adresse.
Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.
Über zwei Einsteller kann die Lautstärke für die Geräusche eingestellt werden.
Spez. Bauteile
| FZT692 | NPN SILICON PLANAR MEDIUM POWER HIGH GAIN TRANSISTOR |
| ICL7665 |CMOS Micropower Over/Under Voltage Detector (verschiedene Hersteller: z.B. Intersil) |
| ZR431|adjustable Z-Diode - verschiedene Hersteller: z.B. ZETEX [ |
![]() |
LM4861 | Audio Power Amplifier with Shutdown Mode / 1.1W - verschiedene Hersteller: z.B. Texas Instruments [ |
Merkmale
| Merkmal: | Ausführung | Bemerkung |
| Material: | Epoxyd-Glasharzgewebe | |
| Grund-Format: | rechteckig - Sonderformat mit Steckerleisten | |
| Abmessungen: | Dicke: 1,0mm, Länge: 23mm, Breite: ?/15,5mm | |
| Lötstopplack: | hellgrün | |
| Bestückung: | beidseitig | |
| Leiterbahnführung: | beidseitig mit Durchkontaktierungen | |
| Mult-Layer / Anzahl: | ja | Die inneren Layer dienen der Stromversorgung (U+/GND). Das ermöglicht außerdem eine gute Schirmung. Die äußeren Layer dienen der Leiterbahnführung und der Aufnahme der notwendigen Bauteile. |
| Aufkleber: | - / - | |
| Aufdrucke: | - ? - | |
| Ersatzteilnummer: | - / - | |
| Einsteller: | ja | Auf dem Modul sind zwei Einsteller für die Geräusch-Lautstärke untergebracht. |
| LötPADs: | ja | Auf der Oberseite befinden noch die Anschlüsse für den Lautsprecher, dessen Kabel angelötet werden. |
Hinweis/e
Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
einfach an meine - im Impressum hinterlegte - eMail-Adresse.
Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.
Tuning
Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
einfach an meine - im Impressum hinterlegte - eMail-Adresse.
Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.
Geräusche
1. Motorgeräusch2. Glocke - Lautspärke kann reguliert werden.3, Horn - Lautspärke kann reguliert werden.4. Geräusch der dynamischen Bremse + Ausschalten ABV
Mit einem 4-poligen DIP-Schalter kann der Sound weiter beeinflusst werden:
- (Off/On) Vorschmierung, Anlasser (lang/kurz)

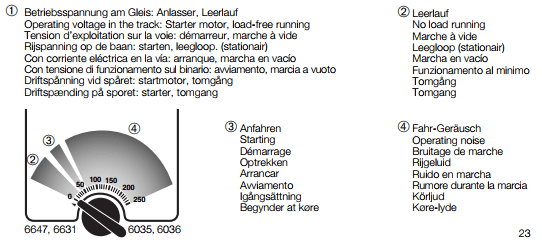

Bei einigen Lokomotiven [BR288/exV188 bzw. V200, BR 216/218] variiert das Geräusch mit der Fahrstufe:
- Start am Signal (Anlasser/Anfahren)
- Motor-Geräusch(2 Motoren / 1 Motor)
- (Off/On) Leerlaufgeräusch (Dauerlauf/aus nach 10 Sek.)
Verwendung
Dieses Steckmodul wird verwendet bei den Lokomotiven:
| F7 [26600] | F7 [29848 / 29849] | F7 [37622] | F7 [37623] |
Lautsprecher

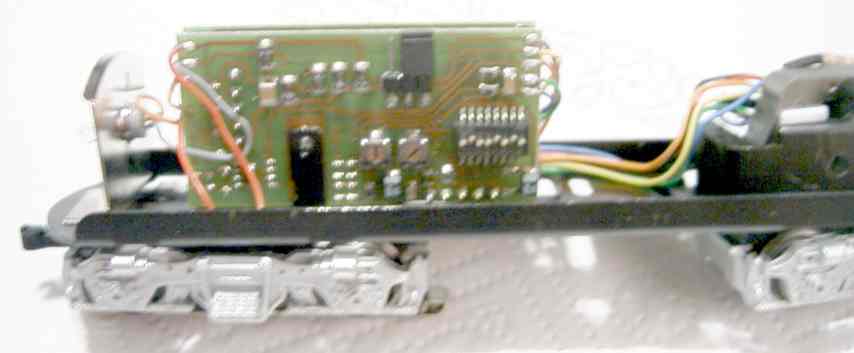

Montage

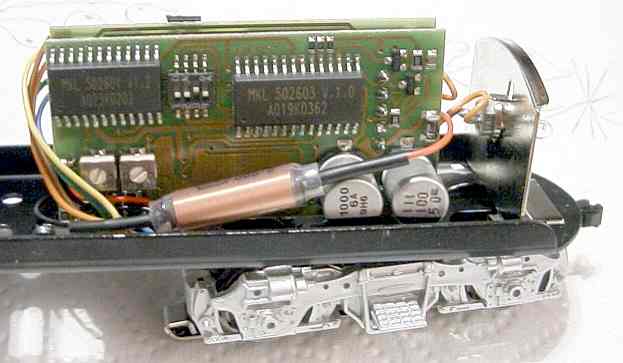

Das Modul besitzt keine eigene Montagemöglichkeit. Es kann nur gemeinsam mit dem zugehörigen Decoder verwendet werden, da es über die 2 Stk. 5-pol. Stecker mit dem Decoder verbunden wird.
Die Platinen sind sandwitch-artig zusammen gesteckt. Die ganze Einheit wird mittels der Decoderplatine dann an einer 90°- gewinkelten Haltelasche ( Masse-Öse der Decoder-Platine ) befestigt.
Bei dem kupferfarbenem Röhrchen, handelt es sich um eine Entstördrossel, die hier besonders kräftig ausfällt.
