* Schnittstellenplatine NEM8_206767 für Hobby-Loks

Schnittstellen-Platine für Trix Lokomotiven der Hobby-Bauserie. BR 185.1, 146.1, ICE-2

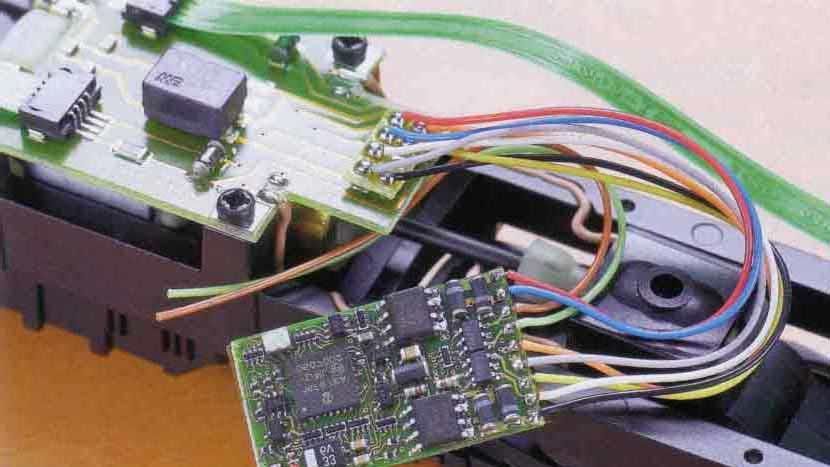

Abb.: © by Märklin / TrixDiese Platinen wird verwendet, um in Trix Elektro-Lokomotiven - der oben genannten Baureihen - einen Digital-Decoder mit 8-pol. Schnittstelle nach NEM 652 anzuschließen.

Für reinen Analogbetrieb wird sie werkseitig mit einem Dummy-Stecker ausgeliefert. Dieser ist bei der digitalen Umrüstung auszutauschen. Die Platine ist für den Anschluss von Flexleitern zur Stirnlicht-Steuerung vorgesehen.

Platinen

Von der Platine existieren wohl zwei verschiedene Ausführungen, die sich durch einige Filter-Bauteile, die der Entstörung dienen, unterscheiden.Die Platine enthält zusätzliche Dioden, die bei Verwendung ohne Digitaldecoder [ Kurzschluss-Stecker DC ] die fahrtrichtungsrichtige Steuerung des Stirn-/Schlusslichtes gewährleisten.

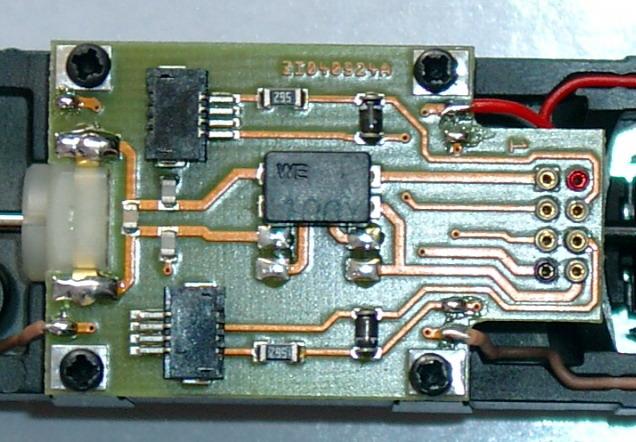

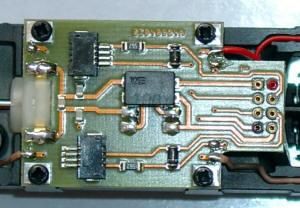

Variante 1

Layout

Zusätzlich ist in der Mitte noch eine Filterschaltung in vergossenen Blockausführung sichtbar.

{-article id="719"}[text]{/article}Trix Schnittstellenplatine für Hobby-Loks [ TRAX-1, ER 20, ICE, ....]

{-article id="718"}[text]{/article}

	Derzeit liegt leider für diese Ansicht kein Bild vor ! Wenn sie eines haben oder machen können, schicken sie es mir bitte an meine eMail-Adresse. Diese finden sie im Impressum dieser Webseite.
Oberseite	Unterseite
