SoftDrive
Platine für Schlepptender-Dampfloks der BR 23 der DB.
Tender-Platine zum Anschluss von Lautsprecher, Spitzenlicht (hinten), ggf. Schleiferumschaltung und der Kesselplatine mit Decoder in Schlepptender-Dampflokomotiven der BR 23.
Für die Platine bestehen verschiedene Bestückungs-Varianten, die sich in verschiedenen Dingen unterscheiden. Die nachfolgende Zusammenstellung zeigt die Unterschiede und ggf. Tuning-Möglichkeiten.

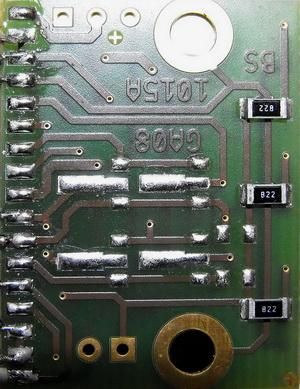

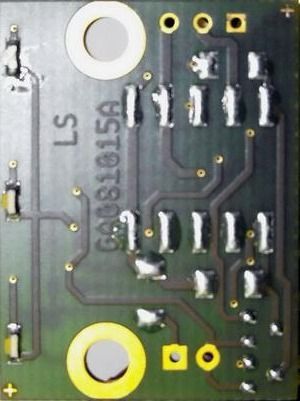

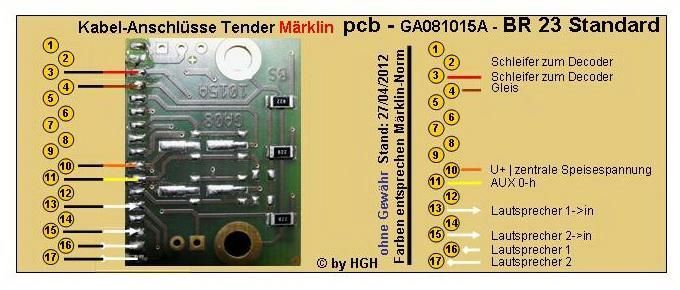

Variante 1
Diese Bestückungsvariante entspricht der Standard-Ausführung der Lokomotive. Die freien PADs werden für Bauteile benötigt, die bei Betrieb der Lokomotive als Wendezug-Lok benötigt werden. Sie gehören zur Schleiferumschaltung und zur Stirn-/Schlusslicht Steuerung.
Platine
 |
|
|||||
| ET-#: ?????? / GA081015A | ||||||
Anschluß-/Bestückungs-/Schaltplan
{-reg H}{-pub}{-article id="301"}[text]{/article}{-/pub}{-reg R}
Bestückungsplan|target=s} Schaltplan|target=s}Variante 2

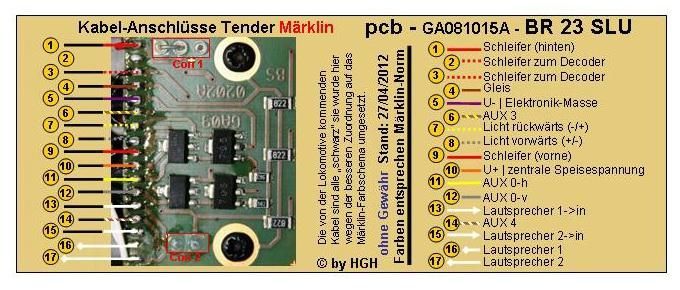

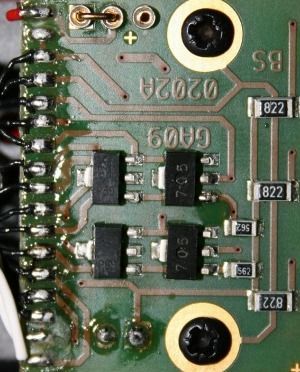

Diese Bestückungsvariante entspricht der Wendezug-Ausführung der Lokomotive aus der Zugpackung 26543.
Platine
Derzeit liegt leider für diese Ansicht kein Bild vor !
Oberseite
Unterseite
ET-#: ?????? / GA081015A
Anschluß-/Bestückungs-/Schaltplan
{-reg H}{-pub}
{/pub}{-reg R}
Wenn sie sich anmelden / registrieren, können sie den vollen Umfang dieser Web-Seite mit weiteren Detail-Informationen ansehen.
If you login / register , you will have a total look to this website with even more detail information.
Bestückungsplan|target=s} Schaltplan|target=s}

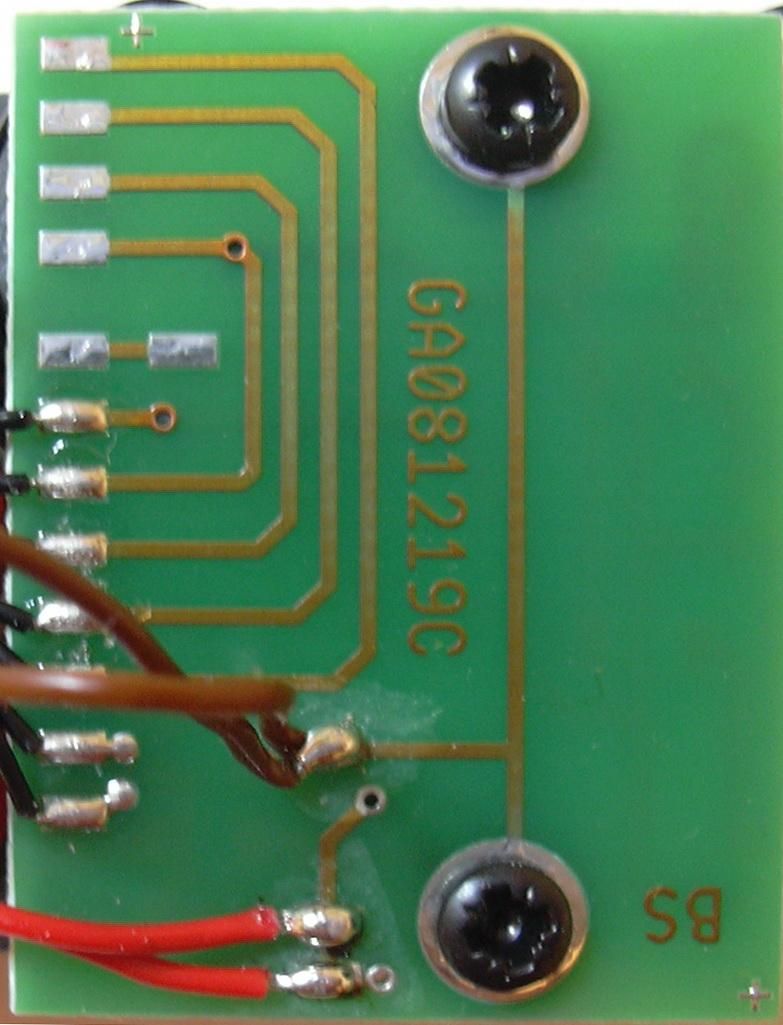

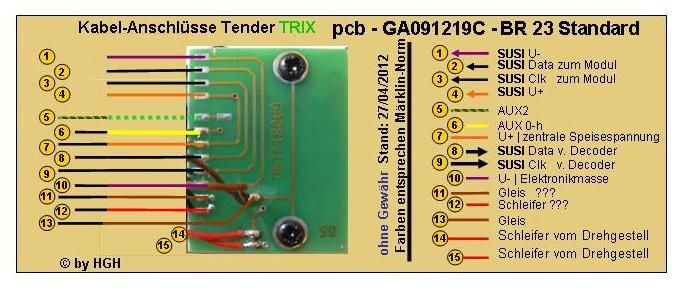

Variante 3 / Trix
Diese Bestückungsvariante entspricht der Trix Lokomotive 22123.
Platine
Ansicht
|
| |||||
| ET-#: ?????? / GA081219C | ||||||
Anschluß-/Bestückungs-/Schaltplan
{-reg H}{-pub}{-article id="301"}[text]{/article}{/pub}{-reg R}
Bestückungsplan|target=s} Schaltplan|target=s}Details
Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
einfach an meine - im Impressum hinterlegte - eMail-Adresse.
Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.
Spez. Bauteile
Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
einfach an meine - im Impressum hinterlegte - eMail-Adresse.
Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.
Hinweis/e
Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
einfach an meine - im Impressum hinterlegte - eMail-Adresse.
Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.
Tuning
Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
einfach an meine - im Impressum hinterlegte - eMail-Adresse.
Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.
Funktionen [-]
Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
einfach an meine - im Impressum hinterlegte - eMail-Adresse.
Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.
Digitales [-]
Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
einfach an meine - im Impressum hinterlegte - eMail-Adresse.
Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.
Montage
Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
einfach an meine - im Impressum hinterlegte - eMail-Adresse.
Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.
Hinweis/e
Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
einfach an meine - im Impressum hinterlegte - eMail-Adresse.
Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.
Tuning
Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
einfach an meine - im Impressum hinterlegte - eMail-Adresse.
Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.
Montage

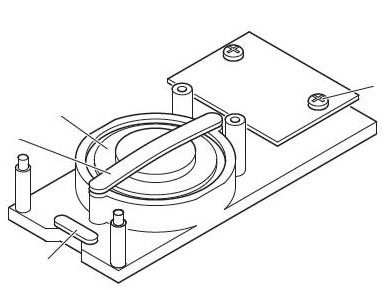

Platinenmontage in 39230 BR 23
Die Montage der Platine erfolgt mit:
- zwei Schrauben ET# 786750 auf
- dem Tendergewicht ET# xxxxxx.
Tender-Platine für Schlepptender-Dampfloks der BR 18.3 der DRG/DB
Zum Anschluss von Lautsprecher, Spitzenlicht (hinten) und der Verbindungen zur Kesselplatine mit Decoder beiden Modellen der Schlepptender-Dampf-Loks der bad. IV h bzw. der BR 18.3.
Platine
| Kessel-Platine für Schlepptender-Dampfloks bad. IV h / BR 18.3 [39020/39021] | ||||||
|
||||||
| ET-#: ?????? / SE071105C | ||||||
Anschluß-/Bestückungs-/Schaltplan
Bestückungsplan|target=s} Schaltplan|target=s}Montage
Abb. © by Märklin / TrixDas Tendergewicht hat in der Märklin-Ersatzteilzeichnung zur 3902x leider keine angegebene ET#.
Zur Platinenmontage werden lediglich
-
2 Schrauben: ET#: E786750
benötigt.
Zusätzliche Teile
| Bezeichnung | ET# |
| Lautsprecher: | 120174 ??? |
| Haltebügel: | 154005 ??? |
