techn. Übersicht

zum Modell des/der Dampf Lokomotive

der Baureihe BR01 der Deutschen Bundesbahn (DB) als Variante in rot/silber/schwarz er Farbgebung.

Gebaut von Hersteller: Krupp / Essen

als Versuchs-/Serienlokomotive aus dem Typenprogramm der Deutschen Reichsbahn Gesellschaft / (DR/DRG).

Epoche: III, Betriebsnummer: 01 147

Historie

Dampflokomotive Baureihe 01 der Dt. Bundesbahn (DB)

Als erste Schnellzuglokomotiven nach dem Einheitsprogramm der Deutschen Reichsbahn wurden ab 1925 die Zweizylindermaschinen der Baureihe 01 abgeliefert.

Von den insgesamt 231 in Dienst gestellten Exemplaren hatten die Lokomotiven ab Betriebsnummer 01 102 verstärkte Bremsen sowie vordere Laufräder mit 1000 mm Durchmesser erhalten.

Dies erlaubte es, die Höchstgeschwindigkeit von ursprünglich 120 auf 130 km/h heraufzusetzen.

... Mod

Doku

Siehe Reiter Historie.

Vorbild

Vorbild:

Dampflokomotive Baureihe 01 der Deutschen Bundesbahn (DB).
Betriebszustand um 1966 mit Altbaukessel und Witte-Windleitblechen.

Modell

Modell:

Mit Digital-Decoder mfx und Sound-Generator.

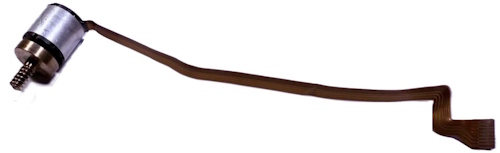

Geregelter Hochleistungsantrieb Softdrive-Sinus, wartungsfreier Motor in kompakter Bauform
3 Achsen angetrieben,
Haftreifen.
Tender aus Metall
Gleisradiusbezogen verstellbare Kurzkupplung zwischen Lok und Tender.
Eingerichtet für Rauchsatz 7226.
Fahrtrichtungsabhängig wechselndes LED-Dreilicht-Spitzensignal und
nachrüstbarer Rauchsatz konventionell in Betrieb, digital schaltbar.
Am Tender kinematikgeführte Kurzkupplung mit NEM-Schacht.
Befahrbarer Mindestradius 360 mm.
Länge über Puffer 27,5 cm.

Zu dieser Lokomotive passen die DB-Schnellzugwagen aus dem Wagenset 43929 sowie 43910, 43920, 43930, 43940 und 43950.

Highlights

Highlights:

Lokomotive überwiegend in Metallausführung.
mfx-Decoder.
Vielfältige Betriebs- und Sound-Funktionen schaltbar.
Vorbildgerechte Ausführung mit geschlossener Frontschürze und Einheitstender 2´2´T34.
Kinematikgeführte und längenverstellbare Lok-Tender-Verbindung.

Lok-Familie

BR01

BR 01	Märklin	Analog	Hamo		00000	00000	00000	00000	00000	00000
			mU	DCM
			elU
		Digital	DELTA
			C80
			C90
			C90x
			C90x	CSin1	29010 29094	39103	39104	siehe BR 01.10
			mfx	CSin2		39010
				CSin2		39015
		Systems		CSin3		39010	39011	39012	39013	39014
		Systems		GLA			39016	39017		39019
	Trix	2L	DC	CSin2
	Trix	2L	DCC	GLA

Quelle: ModellbauWiki [BR01]

BR01 + 01.10

					00000	00000	00000	00000	00000	00000
BR 01, 01.10	Märklin	Analog	Hamo	Allstrom		8310
			mUm
			eUm			3310.1 3310.2
			eUm			3390
		Digital	C80			3610.1 3610.2
			C80			3690
			Delta				33101	33102
			C90	DC		3710
			C90	DC		3790
			Pic
			C90x	Sin1	a	b	c	d	39103	39104
				DC	29740 29010 29011 29094		37101	37102	37103

		Systems	mfx	CSin2		39010 39015 wurden anfangs mit gelben LEDs und später mit warm-weißen LED ausgeliefert
				CSin3

			mfx+		37105
			mfx+		39760
	Trix	Analog	2L	DC
		Digital	NEM8
		Digital	mtc

Quelle: ModellbauWiki [BR01.10] H.F. Kern
