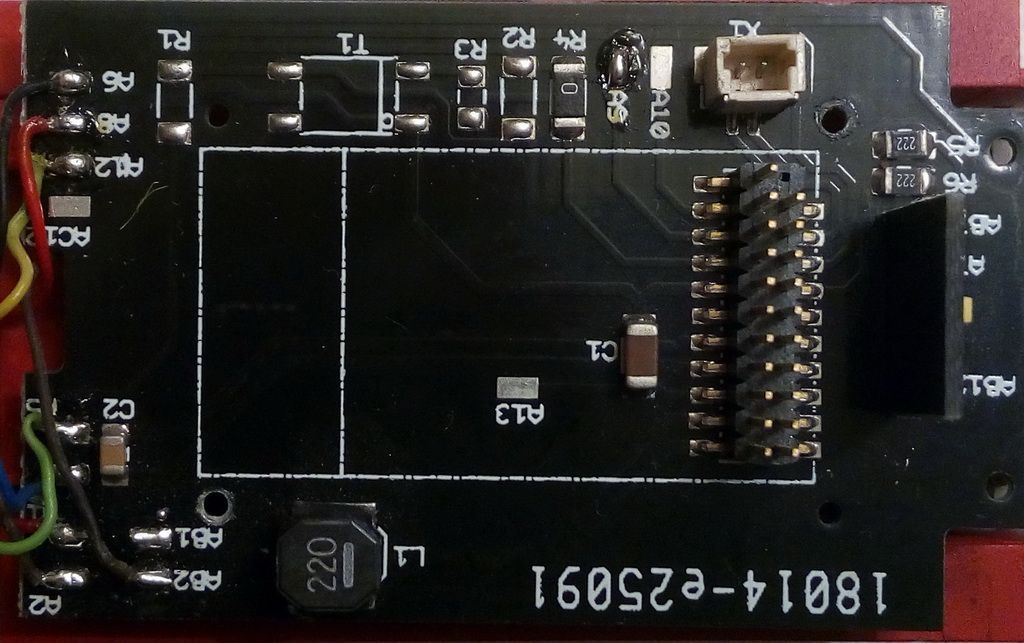

Diese Platine ermöglicht in den neuen Modellen der Dampf-Lokomotiven der BR24 einen mfx-Decoder nebst Lautsprecher unterzubringen.

Die Platine zeigt bereits die getunte Variante. Dabei ist der rote Anschlussdraht von AB1 auf A8 verlagert worden. Damit kann der Rauchsatz nun über die F1-Funktion des Decoders geschaltet werden.

Hier die originale Belegung der Anschlusspunkte:

• A6 - schwarz ( U+ Frontbeleuchtung )
• A8 - nicht belegt
• A12 - gelb - Lokstirnlicht vorne
• AC12 - nicht belegt
• A4 - grün - Lok Motor
• A3 - blau - Lok Motor
• A2 / AB2  - braun - Lok vorne /  - schwarz = Masse Tender
• A1 / AB1  - rot (dick) - Lok Schleifer / - rot (dünn) - Rauchsatzkontakt

• A9   - AUX2
• A10 - AUX3
• A13 - GND (Elektronikmasse)

Die unbestückten PADs sind für den Einbau von Bauteilen, die für die Schaltung des Rauchsatzes in Trix-Modellen dieser Lok vorgesehen sind. Dort wird der Rauchsatz seit einiger Zeit nicht mehr direkt über den AUXx-Ausgang sondern stattdessen über einen Optokoppler geschaltet.
