Platine mit mtc-Schnittstelle für Schlepptender-Dampfloks der BR 41, 042 der DB.
Die Platine ermöglicht im Tender den Einbau eines Decoders mit 21-pol. mtc-Schnittstelle nebst Lautsprecher (28mm) in den Modellen der Schlepptender-Dampfloks der BR 041, 042, etc.
Platine
Tender-Platine für Schlepptender-Dampflok der BR 41, 042 (BJ ab 2011) [ 39925+ ]
| |
 |
|
| |
ET-#: xxxxxx / LO100930B |
|
|
|

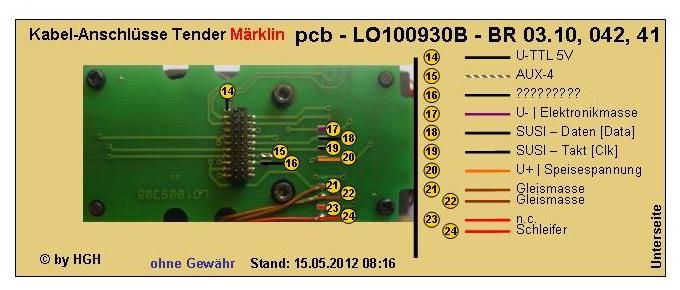

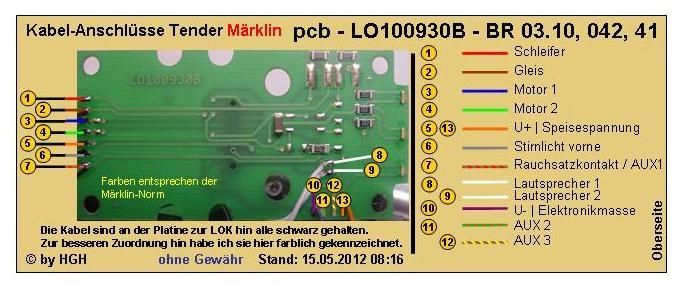

Anschluß-/Bestückungs-/Schaltplan
{-pub}{-article id="301"}[text]{/article}{/pub}{-reg R}
{-phocadownload view=file|id=18|text=
Bestückungsplan|target=s}
{-phocadownload view=file|id=17|text=
Schaltplan|target=s}
-{/reg}
Montage
| |
Das Tendergewicht hat in der Märklin-Ersatzteilzeichnung zur 37925, 37926, 37927 leider keine angegebene ET#.
 |
Zur Platinenmontage werden benötigt:
- 1 Tendergewicht ET#: ??????
- 2 Schrauben: ET#: E786750
Zusätzliche Teile
| Lautsprecher: 8 Ohm |
120174 |
| Haltebügel: |
154005 |
|
|
Abb. © by Märklin / Trix
|
|
 |
 |
| Platine mit aufgesteckten Decoder |
Tender mit abgenommener Tenderabdeckung |
|
|
|
