DELTA: Standard-Decoder

DELTA: Standard-Decoder

DELTA-LogoDas D E L T A - System wurde von Märklin als ein vereinfachtes Digital-System - für die Hobby-Produktlinie - entwickelt.

Es basiert auf dem von Märklin entwickelten "großen" Digitalsystem und verwendet somit auch das Motorola-Protokoll. Die Adressierung wurde allerdings auf 15 Digital-Adressen eingeschränkt und die Decoder besitzen keine eigene Lichtfunktion.

Die Motore benötigen beim Standard-DELTA-Decoder keinen Umbau auf einen Gleichstrommotor - es kann also der normale Märklin-Standard-Allstrom-Motor verwendet werden.

Bei Lokomotiven mit einem DC- oder Glockenanker-Motor [System: Faulhaber, etc.], muss eine speziell angepasste Motor-Endstufe verwendet werden, die auf den Spezial-Decodern für solche Lokomotiven bereits vorgesehen ist.

Für die Steuerung des Systems. wurden auch speziell vereinfachte Komponenten angeboten, die aber nur über 5 Adressierungsmöglichkeiten verfügen. Dabei sind 4 Adressen für verschiedene Fahrzeugtypen festgelegt und eine Adresse ist für das Hand-Steuergerät [DELTA-Pilot] vorgesehen.

Adresse Loktyp Bemerkungen
24  E-Lok
60 Triebwagen
72  Diesel-Lok
78  Dampflok
80  Pilot  DELTA Hand-Steuergerät

Die DELTA-Lokomotiven wurden werkseitig bereits immer direkt mit diesen Adressen eingestellt.

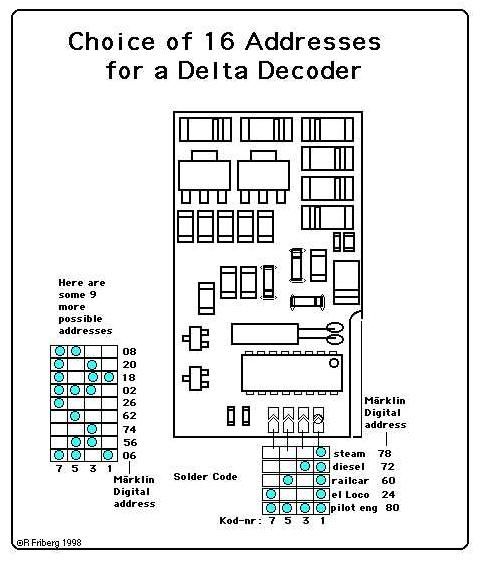

6603 0 adr#

Die Steuergeräte gibt/gab es in verschiedenen Ausführungen:

  • Steuergerät mit Booster
  • Handsteuergeräte mit flexibler Anschlussleitung als Ergänzung

Generation 1


Abbildung Artikel# Bezeichnung Bemerkungen / Hinweise
6604a 6604 DELTA-Control Steuergerät mit Booster und Lokauswahlschalter
6605 6605 DELTA-Pilot I Handsteuergerät zur Geschwindigkeitssteuerung


Abbildung Artikel# Bezeichnung Bemerkungen / Hinweise
66045 66045 DELTA-Control 4f Steuergerät mit Booster,Lokauswahlschalter und Taste für die Zusatzfunktion
6608 pilot 6608 DELTA-Pilot II Handsteuergerät mit Lokauswahl und Funktionstatste

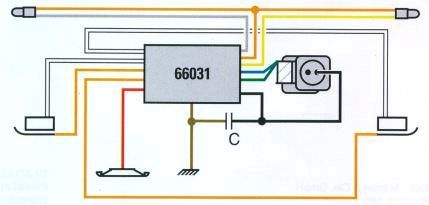

6604a anschaltung

{-article id="1554"}[text]{/article}

6603 - Generation 1+2

Diese Decoder wurden werkseitig in mehreren Generationen verbaut.

  • Die erste Generation
    • basierte noch auf dem Märklin-Chip 701.13, der nur für das Motorola I-Protokoll ausgelegt war.
    • Die Adress-Einstellung erfolgte anfangs noch über Lötbrücken. Später wurden dann Mini-SMD DIP-Schalter eingesetzt.
    • Zusätzlich waren die Motor-Ausgangs-Treibertransistoren (FZT705) noch als Einzelkomponenten bestückt.
  • Die zweite Generation
    • basierte dann auf dem Märklin-Chip 701.17B, der nun für das Motorola II-Protokoll ausgelegt war.
    • Die Adress-Einstellung erfolgte über einen 4-pol. DIP-Schalter.
    • Zusätzlich waren die Motor-Ausgangs-Treibertransistoren nun in einem Chip ZDS1000 integriert.

Es gab aber auch Mischformen.

Platinen

Platine

Märklin DELTA 6603 Variante I
DELTAchip 701-13MM I 15 {-article id="1245"}[text]{/article}

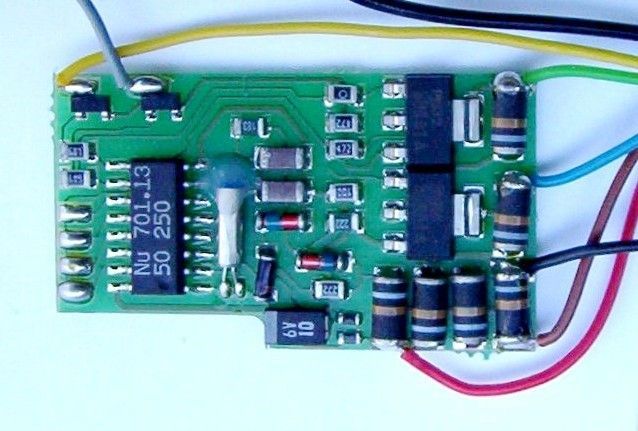

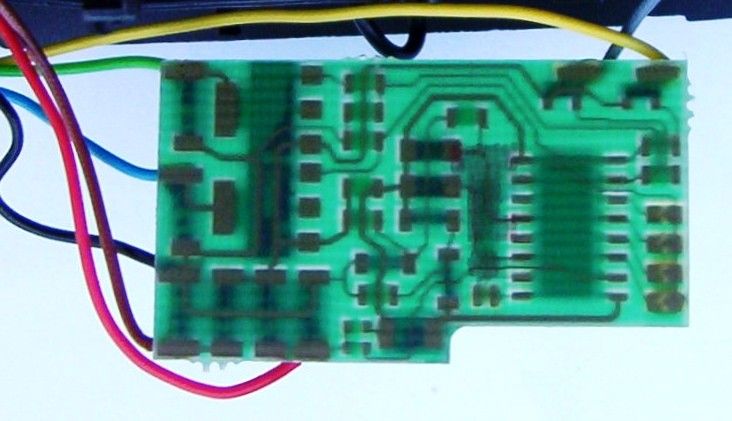

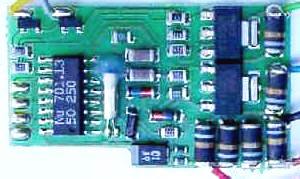

6603-701-13-705-L-0k 6603-701-13-705-L-uk
Oberseite Unterseite


Der Decoder kann auf bis zu 15 digitalen Adressen programiert werden.

Die Adress-Einstellung erfolgt über 4 Lötbrücken, die auf der Oberseite unten links zu sehen sind -> Details.

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

  • ihre Informationen
  • Bilder des Modells
  • Bilder des Decoders
  • etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

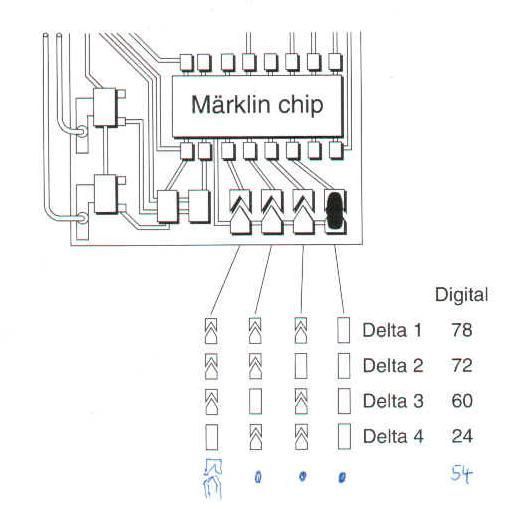

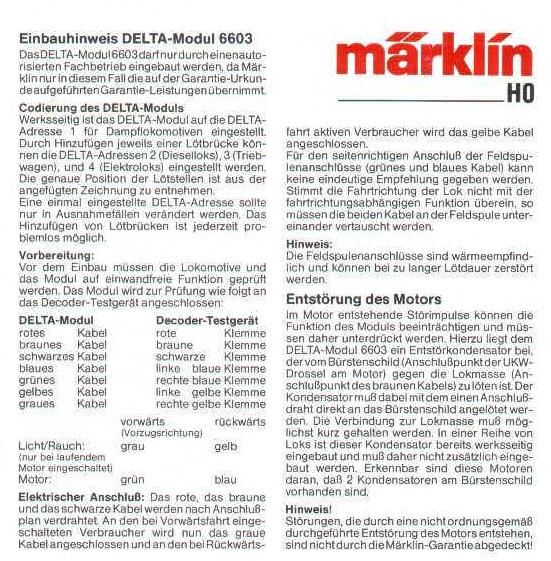

6603 pl-3

Platine

Märklin DELTA 6603 Variante II
DELTAchip 701-13MM I 30

Bei diesem Decoder müsste die Adresseinstellung über Lötbrücken erfolgen. Ob es einen solchen DELTA-Decoder wirklich gegeben hat, ist derzeit nicht gesichert.

Derzeit liegt leider für diese Ansicht  kein  Bild vor !
Wenn sie eines haben oder machen können, schicken sie es mir bitte an meine eMail-Adresse. Diese finden sie im Impressum dieser Webseite.
 Derzeit liegt leider für diese Ansicht  kein  Bild vor !
Wenn sie eines haben oder machen können, schicken sie es mir bitte an meine eMail-Adresse. Diese finden sie im Impressum dieser Webseite.
Oberseite Unterseite


Der Decoder kann auf bis zu 30 digitalen Adressen programiert werden. Die Adress-Einstellung erfolgt über 6 Lötbrücken.

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

  • ihre Informationen
  • Bilder des Modells
  • Bilder des Decoders
  • etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

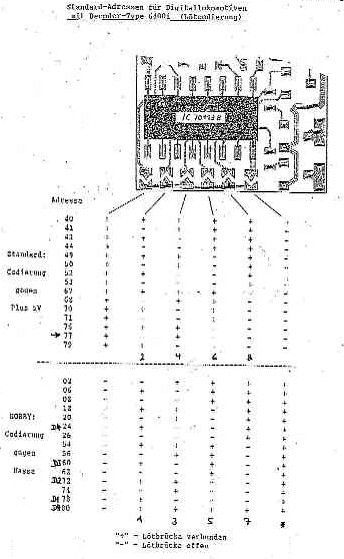

640010 dok-k

Platine

{-article id="1250"}[text]{/article}
Märklin DELTA 6603 Variante III
DELTAchip 701 13bMM I 15 {-article id="1249"}[text]{/article}

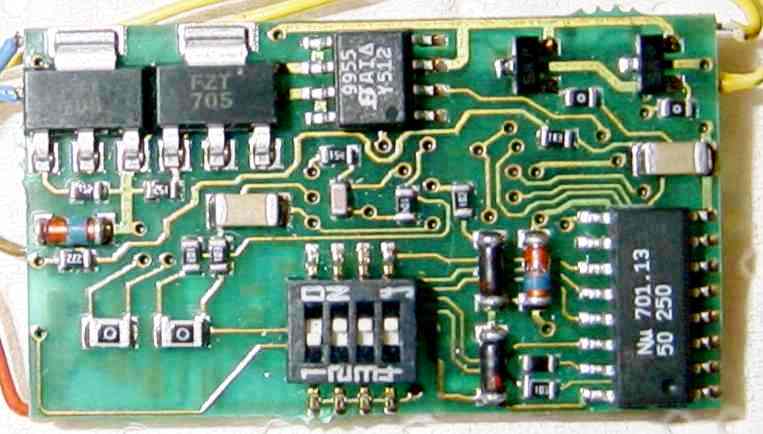

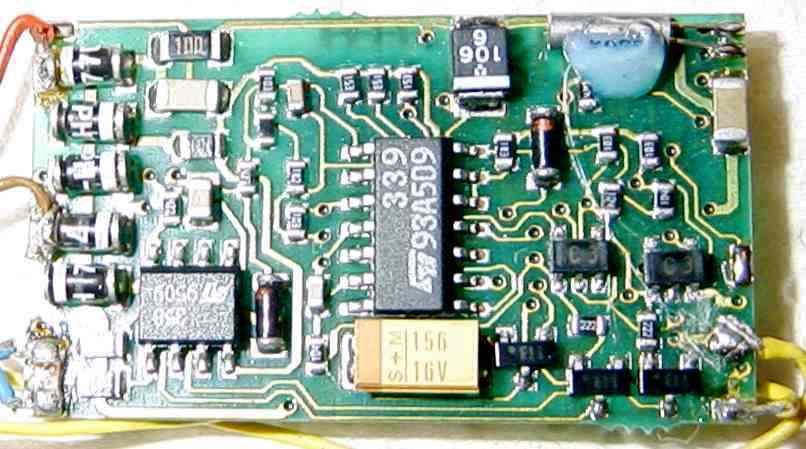

6603 701-13 dec-ok 6603 701-13 dec-uk

... mit 2 MOSFET-Darlington-Motor-Endstufentransistoren FZT705, 4-pol. DIP-Schalter und viel Zusatzelektronik.

Wahrscheinlich ist der Decoder für die Ansteuerung eines DC-Motors / Glockenankermotors ausgelegt.
Oberseite Unterseite

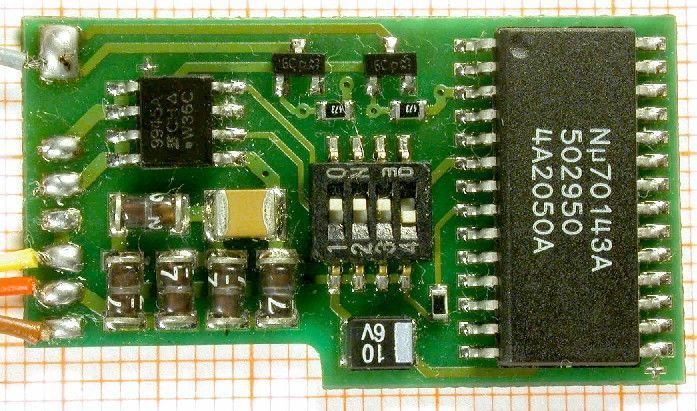

  Der Decoder besitzt zur Adress-Einstellung nun einen 4-pol. DIP-Schalter

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

  • ihre Informationen
  • Bilder des Modells
  • Bilder des Decoders
  • etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

Platine

{-article id="1252"}[text]{/article}
Märklin DELTA 6603 Variante IV
DELTAchip 701 13bMM I 15 {-article id="1249"}[text]{/article}

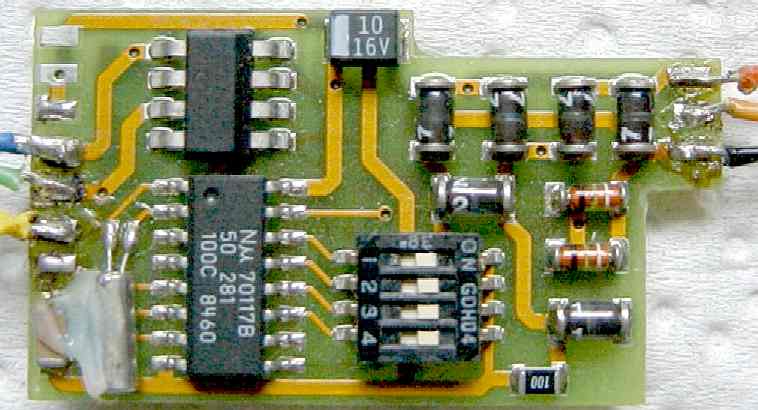

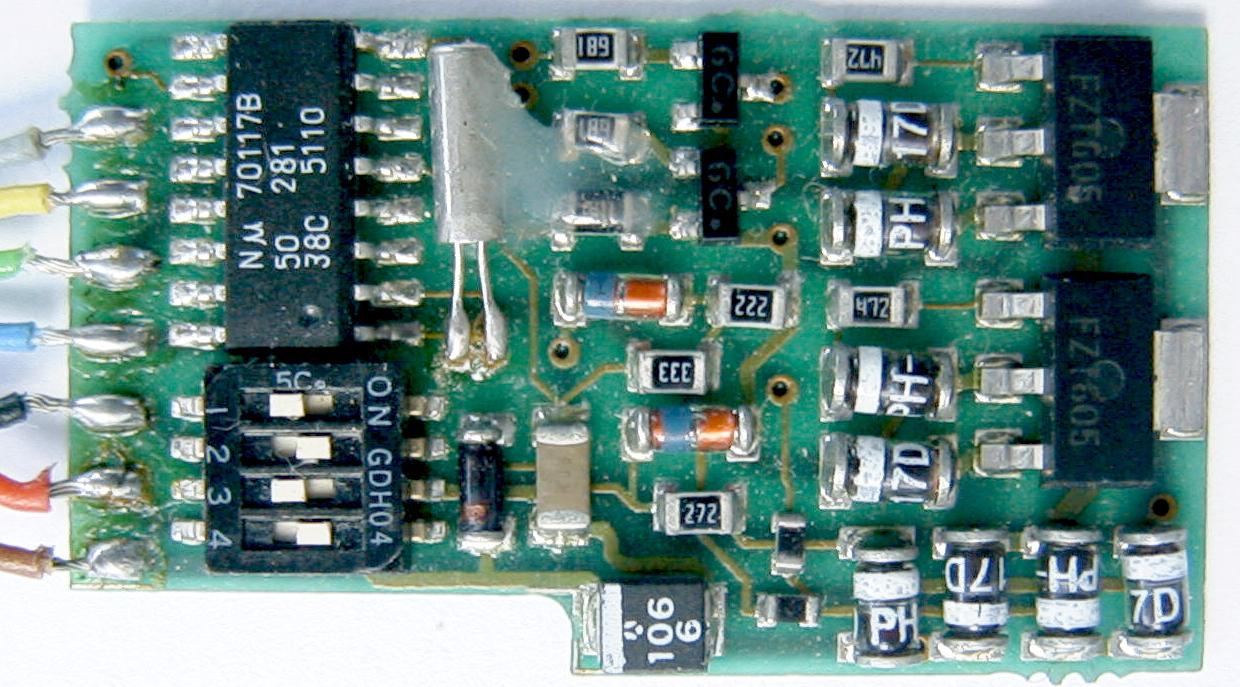

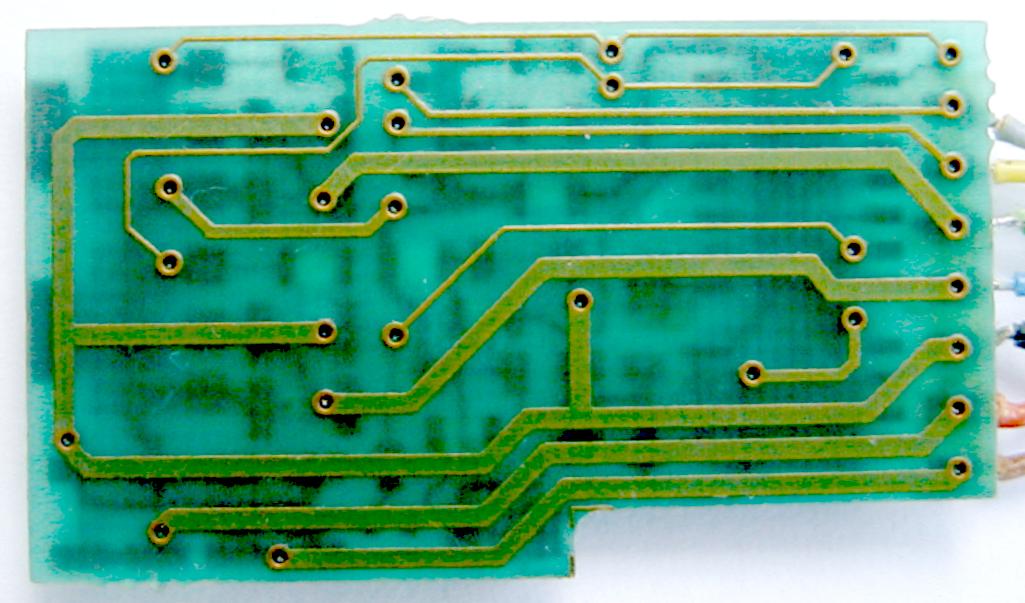

6603-701-17b-705-0k 6603-701-17b-705-uk

... mit 2 MOSFET-Darlington-Motor-Endstufentransistoren FZT605 und unbestückter Unterseite.
Oberseite Unterseite
  Der Decoder besitzt zur Adress-Einstellung nun einen 4-pol. DIP-Schalter

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

  • ihre Informationen
  • Bilder des Modells
  • Bilder des Decoders
  • etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

Platine

{-article id="2905"}[text]{/article}
Märklin DELTA 6603 Variante V
DELTAchip 701 13bMM I 15 {-article id="1251"}[text]{/article}

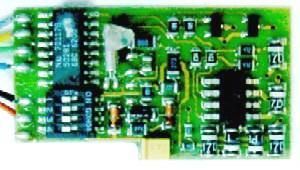

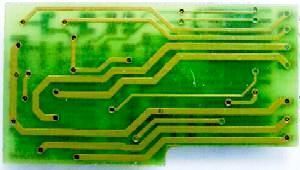

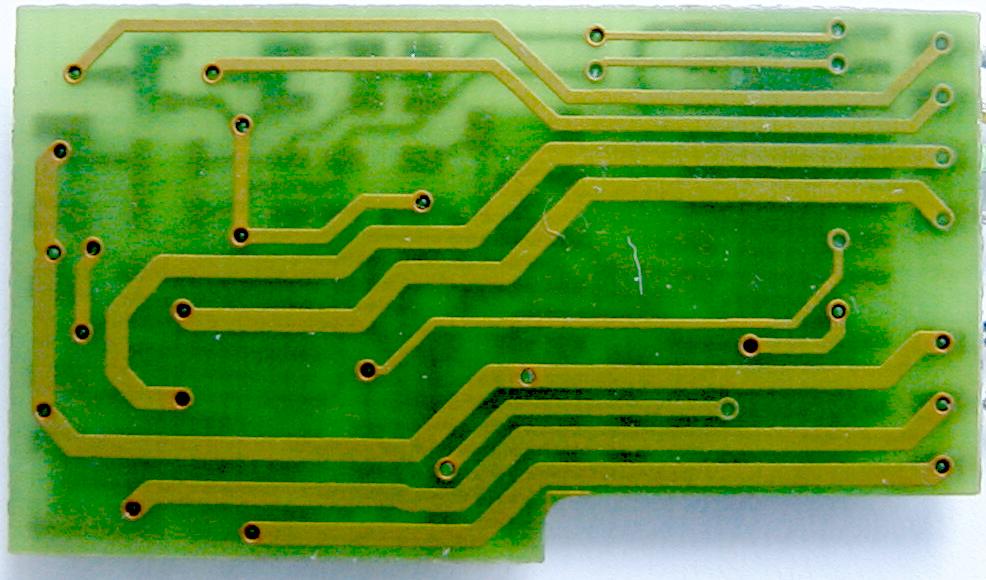

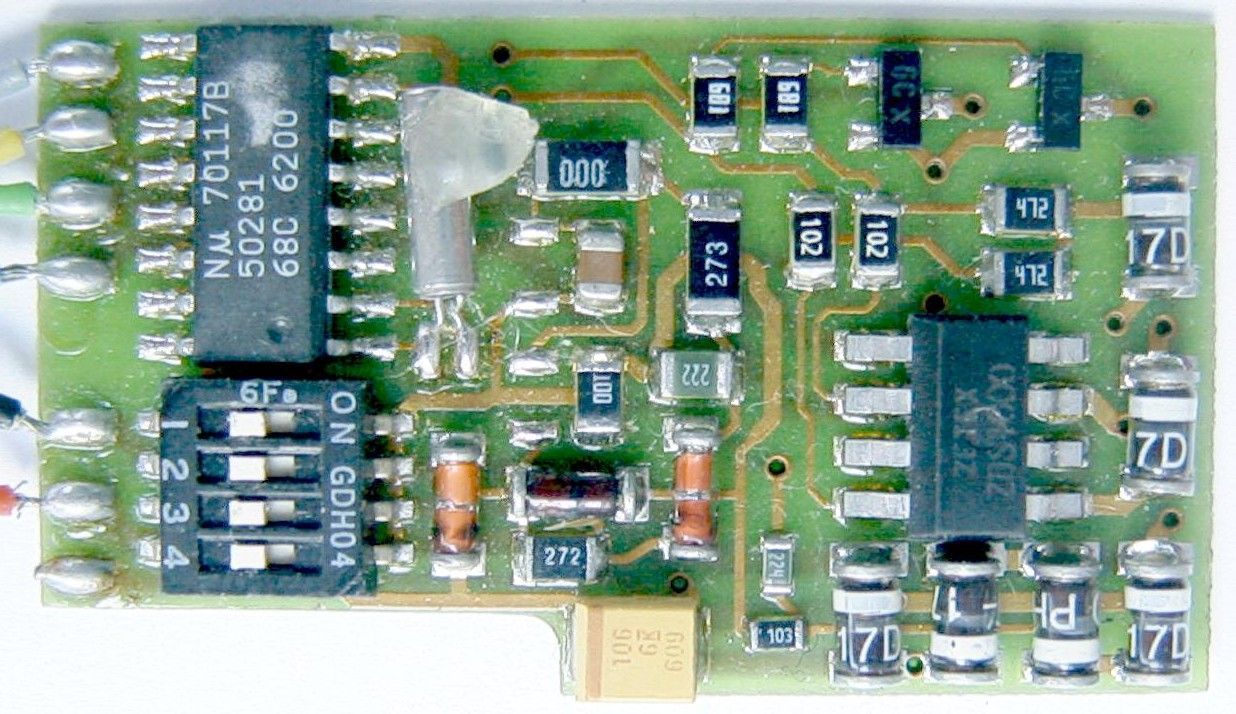

6603-701-17b-zds1000-ok 6603-701-17b-zds1000-uk
Oberseite Unterseite
  {_article id="1267"}[text]{/article}

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

  • ihre Informationen
  • Bilder des Modells
  • Bilder des Decoders
  • etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

Platine

{-article id="1256"}[text]{/article}
Märklin DELTA 6603 Variante VI
DELTAchip 701-17bMM II 15 {-article id="1255"}[text]{/article}

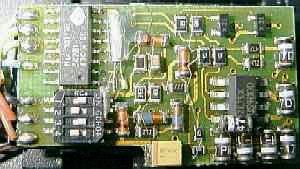

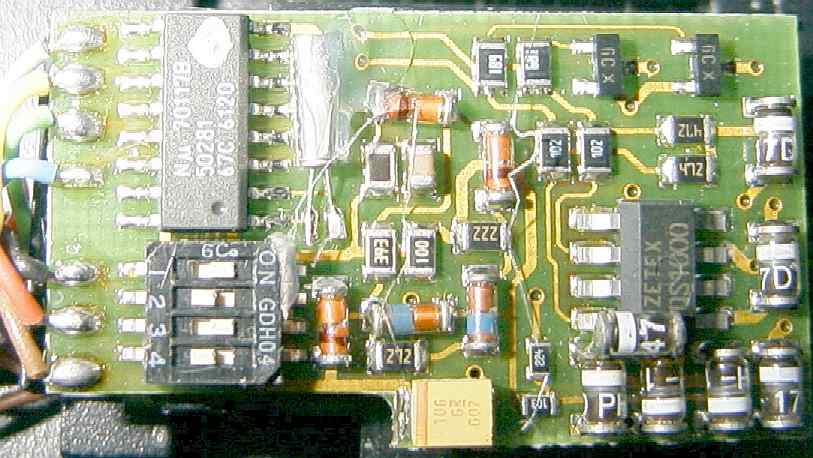

6603a ZDS1000 dec-ok 6603-701-17b-zds1000-uk

mit  Motortreiber - ZDS1000, geänderter Resonatorschaltung  und unbestückter Unterseite.
Oberseite Unterseite
  {_article id="1267"}[text]{/article}

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

  • ihre Informationen
  • Bilder des Modells
  • Bilder des Decoders
  • etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

{-article id="2930"}[text]{/article}

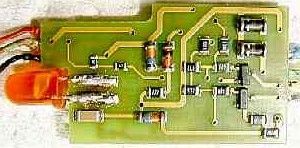

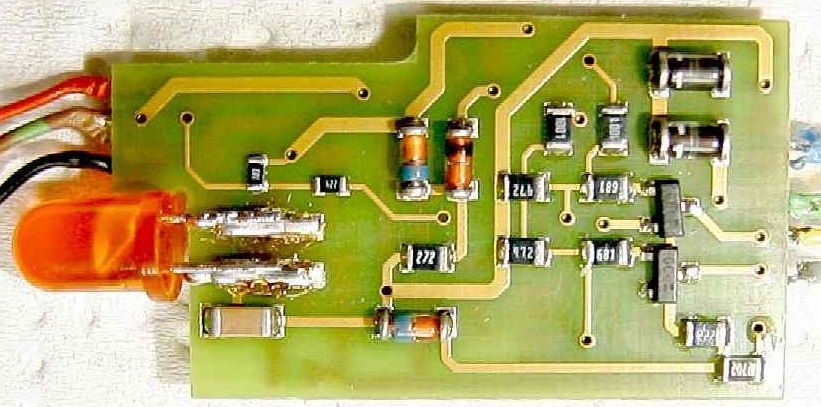

Märklin DELTA 6603 Variante VII
DELTAchip 701-17bMM II 15

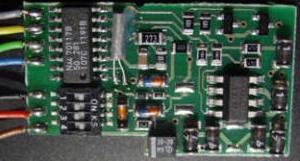

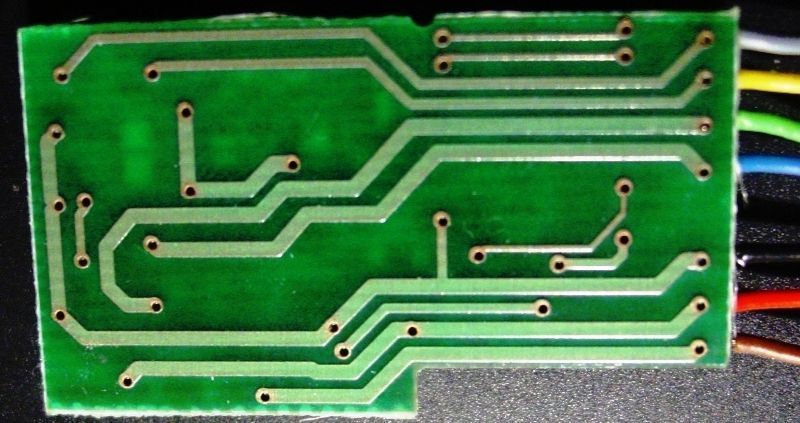

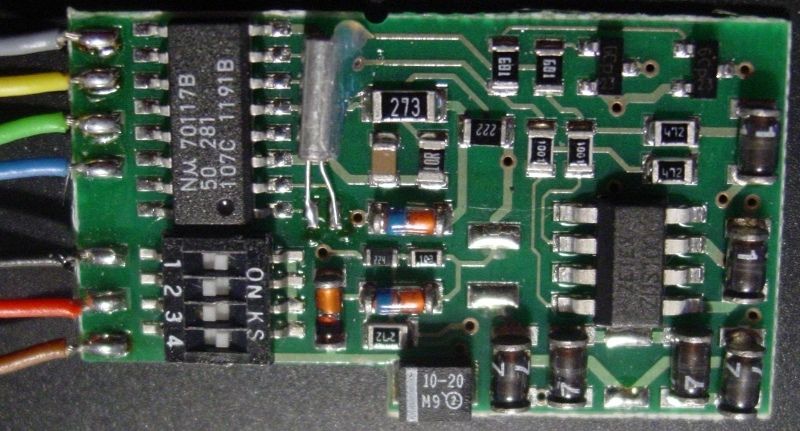

6603 d ok 6603 d uk
Oberseite Unterseite
  {_article id="1267"}[text]{/article}

Platine

{-article id="2880"}[text]{/article}
Märklin Delta-Decoder für Lokomotiven mit zwei Allstrom-Motore  [ 6603-2M ]
DELTAchip 701 17bDELTA {-article id="2879"}[text]{/article}

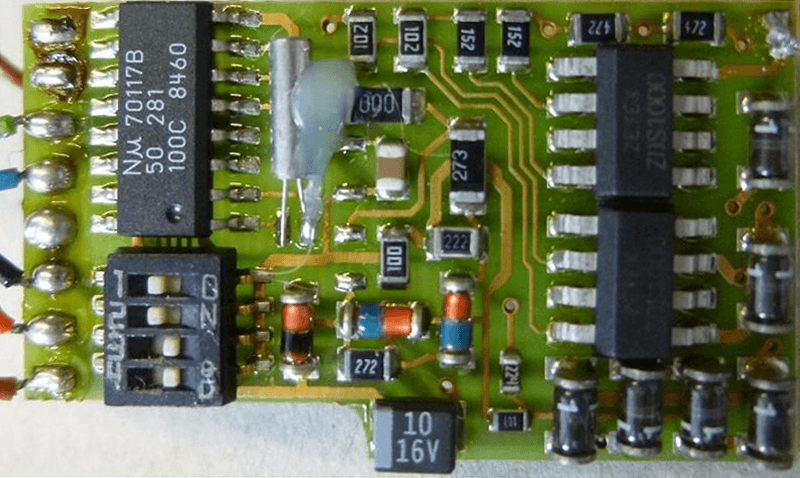

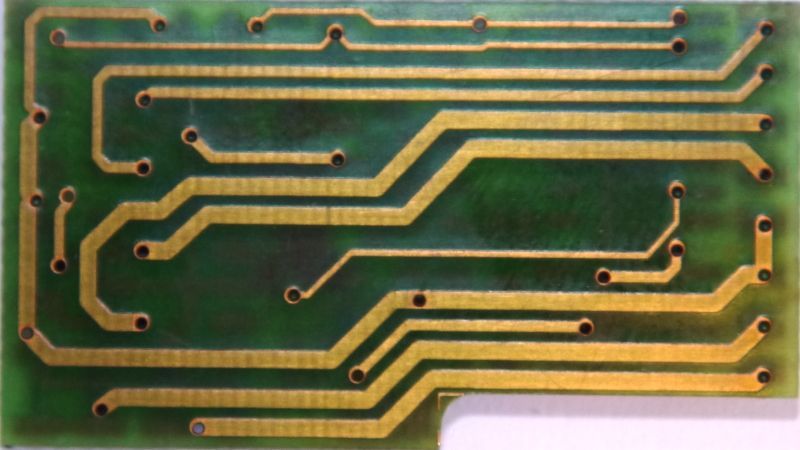

6603 G2 V8 2M o 300 6603 G2 V8 2M u 300
Oberseite Unterseite
ET#: ??????
Anmerkung(en):
  1. Der Decoder entspricht einer abgewandelten Variante des klassische DELTA-Decoder [6603] in Standardbauweise (Variante VII).
  2. Zur Ansteuerung von zwei Allstrom-Motoren [DCM-/SCM] ist er mit zwei Motortreiber-ICs ZDA1000 ausgerüstet.

z. B. Zugpackung 28702/03, siehe Stummiforum #

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

  • ihre Informationen
  • Bilder des Modells
  • Bilder des Decoders
  • etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

Warning: Undefined variable $bel in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/1760872_6d377fcbb402baeea2aca39bd3bda28f on line 16 Deprecated: strtolower(): Passing null to parameter #1 ($string) of type string is deprecated in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/1760872_6d377fcbb402baeea2aca39bd3bda28f on line 16

Platine

Märklin DELTA 6603 Variante VII
DELTAchip 701-17bMM II 15
6603 d ok 6603 d uk
Oberseite Unterseite
  {_article id="1267"}[text]{/article}

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

  • ihre Informationen
  • Bilder des Modells
  • Bilder des Decoders
  • etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

{-snippet alias="sst-fkt-allg"}

neinDiese Lokomotive ist mit keiner Schnittstelle ausgerüstet.

{-snippet alias="mtc-sst"}

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

  • ihre Informationen
  • Bilder des Modells
  • Bilder des Decoders
  • etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.



Die Platine ist mit verschiedenen Bauteilen bestückt, die in ihrem Zusammenwirken die einzelnen Basis-Funktionen des Decoders abbilden.

Auf der nebenstehenden Abbildung sind die Bauteile benannt und der Funktion nach zugeordnet. Eine größere Auflösung können registrierte Besucher über nachfolgenden Link downloaden.

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

  • ihre Informationen
  • Bilder des Modells
  • Bilder des Decoders
  • etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

  • Platinen-Format

    Die Platine ist im L-Format der zweiten Delta-Decoder-Generation gehalten.

  • Bestückung

    Die Platinen sind einseitig bestückt. Auf der Rückseite befinden sich allerdings Leiterbahnen.Die Platine wurde in unterschiedlichen Bestückungsvarianten gefertigt und auch eingesetzt, wie die Abbildungen zeigen. Die Bestückungsunterschiede gehen einher mit der Verwendung von unterschiedlichen Motor-Leistungsendstufen.( ZDS705, ZDS1000)

  • Verwendungs-Einschränkung

    Dieser Decoder kann nur mit einem Märklin: Allstrom-Motor verwendet werden.

{-snippet alias="merk_pcb-mtc-br420-mae"}

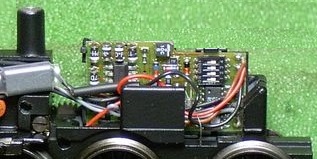

31401616un dec mont

Die Montage des Decoders erfolgt bei diesem Modell im hinteren Bereich des Kesselgehäuses, an der Stelle, wo früher der Fahrtrichtungsschalter eingebaut war.

f2-kDabei ist die L-förmige Platine aufrecht - wie im Bild zu sehen - einzubauen. Zum Schutz ist der Decoder in der Halterung [ET#:  405040/E405040] eingebaut.

Gehäuseabnahme:

Das Gehäuse wird auf dem Fahrwerksträger aufgesetzt und mittels einer Schraube im hinteren Dampfdom fixiert.

Um an den Decoder heranzukommen, ist das Kesselgehäuse abzunehmen. Dazu wird die Halteschraube im hinteren Dampfdom gelöst.

{-snippet alias="mae-dec-mtc-mont-br420"}

Gleichrichter-Dioden|closed

Dl - Datenblatt
 TLP172 S06 4 BDY77D | Diode, Gleichrichter, Schaltdiode
Dl - Datenblatt
 TLP172 S06 4 BZD27C47P | BZD027C47: Z-Diode, Schutzdiode 47V    nicht mehr gefertigt:   Ersatz-Typ:  BZD27C47P

Pinout

701.13x pinout

Eigenschaft   Erklärung / Beschreibung
Chip Nummer:   701.17  701.17-50280701.17B-50281
SMD-Gehäusebauform:   SO16
Analog - Erkennung   ja
Signal-Invertierung:   wird toleriert
Signal-Format:   Motorola 2
Function f0:   ja;
ext.. Funktionen f1 - f4:   ja, über Schieberegister-Ausgabe
interner Motor-Treiber:   nein
interne Motorkontrolle:   nein
Überlastschutz * nein
interne Massenträgheits-Simulation:    nein
Vorzugsfahrtrichtung: * nein - Lok fährt immer so, wie es die Steuerzentrale vorgibt. Das gilt auch bei Wiederaufnahme des Fahrbetriebes nach dem Abschalten.
Fahrstufen:   27
Umschaltsperre   ja
verwendet in Decodern:   6603[DELTA], 6095 und div. Sondervarianten für Lokomotiven mit speziellen Decoderabmessungen

Die Angaben wurden von der Webseite bogobit.de entnommen und auf Deutsch übersetzt.

/ Übersetzung von HGH + eigene Ergänzungen(*)

Dl - Datenblatt

ZDS1000 | SM-8 PNP-TRANSISTOR Half-BRIDGE

Märklin-spezifische Sonderschaltung vergleichbar mit zwei FZT705 - kein Datenblatt verfügbar !
Dl - Datenblatt
 Quarz | Uhrenquarz mit 32,768 kHz - verschiedene Hersteller: z.B. ACT [ pdf bl ]


neinTuningmaßnahmen sind bei dieser Platine / diesem Modell nicht vorgesehen.


Warning: Undefined variable $usr_adm in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/1760872_376a2605f02e524a2bc1e2dfb2b72239 on line 15

Ansicht

Warning: Undefined variable $usr_adm in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/1760872_7531cc91b5425f6931b213e4bcbbeac9 on line 15 {-article 2091}[text]{/article}
  • Märklin techn. Übersicht BR98 (ex. PTL2/2), ET194 []
DELTA
 {-article 2092}[text]{/article}

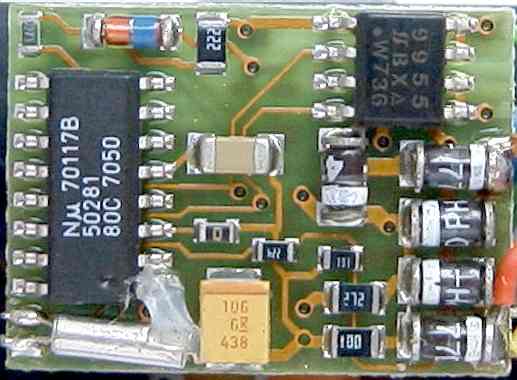

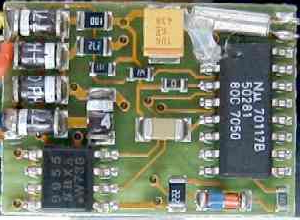

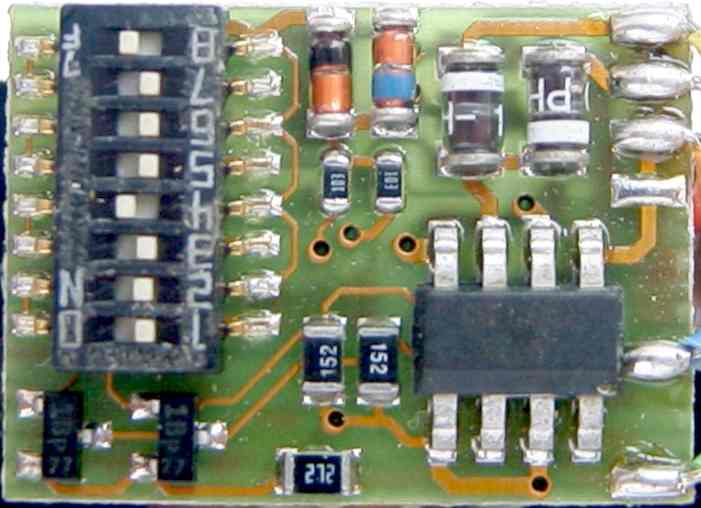

601212 dec ok 601212 dec uk
Oberseite Unterseite
  ET#: 601212
Warning: Undefined variable $usr_adm in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/1760872_2e1667b30d2560e2484a60020f7a0ffb on line 15 {-snippet alias="mae-dec-c90-37112-pic-rahmen"}
Warning: Undefined variable $usr_adm in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/1760872_23f3d054d86f7d8bda4e6fea9671f7d3 on line 15
--- Dampf-Lok ---
Warning: Undefined variable $noDecVar in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/1760872_ee27fedb06703bc340e0ef8a47d7a584 on line 215 für br98 Warning: Undefined variable $usr_adm in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/1760872_cf532e9034fa3cc5c07f124e6b75aab9 on line 15
Warning: Undefined variable $usr_adm in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/1760872_7626e7a99707b0133a069b0c6208effc on line 15 {-snippet alias="maetrx-pcb-erw"}
Warning: Undefined variable $dectyp in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/1760872_404f7df688368002f78fc1e1cdba381b on line 17 Deprecated: stristr(): Passing null to parameter #1 ($haystack) of type string is deprecated in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/1760872_404f7df688368002f78fc1e1cdba381b on line 17

In einigen Fällen sind auf dem Decoder noch freie, unbenutzte und unbestückte  LötPADs vorhanden. Sie sind dann für zusätzliche Bestückungen vorgesehen, die für z.B. neue Funktionen des jeweiligen Modells benötigt werden. Dazu zählen z.B.:

  • Ausgänge/Verstärkerstufen für AUX3 bzw. AUX4
  • Rauchsatzansteuerung
  • Schleiferumschaltung Steuerung
  • Ansteuerung v. Telex-Kupplungen
  • Lichtsteuerung (führerstandsbezogen)
  • zusätzliche Lautsprecher
  • etc.

neinZusätzliche Erweiterungsmöglichkeiten liegen bei dieser Platine nicht vor.

Warning: Undefined variable $usr_adm in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/1760872_e6ad2f807a41259548d2a2354200d4d7 on line 15
Warning: Undefined variable $usr_adm in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/1760872_6421e4fb919e13f2319032e1639b2b86 on line 15

Anschlüsse/Verdrahtung

Warning: Undefined variable $ten in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/1760872_e9892043c8ef4f3800a5a948c90e1e4e on line 14

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

  • ihre Informationen
  • Bilder des Modells
  • Bilder des Decoders
  • etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

Warning: Undefined variable $usr_adm in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/1760872_81c47fdb4884d6c847ba68dd901cd9c0 on line 16 Warning: Undefined variable $typnam in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/1760872_28fea69487793828d8268d410fcee39d on line 11 Deprecated: stristr(): Passing null to parameter #1 ($haystack) of type string is deprecated in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/1760872_28fea69487793828d8268d410fcee39d on line 11

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

  • ihre Informationen
  • Bilder des Modells
  • Bilder des Decoders
  • etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

Warning: Undefined variable $usr_adm in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/1760872_221c4ad1c2f2c781a76c5db9ebddc7d3 on line 16
Warning: Undefined variable $usr_adm in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/1760872_45b7501cbf20952b1521ba6b2c4981d0 on line 16 tab

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

  • ihre Informationen
  • Bilder des Modells
  • Bilder des Decoders
  • etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

Warning: Undefined variable $usr_adm in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/1760872_618f32a078904118348c26cc327160da on line 16
Warning: Undefined variable $usr_adm in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/1760872_5ed2d9c816389e7ac784fef478b35d93 on line 16

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

  • ihre Informationen
  • Bilder des Modells
  • Bilder des Decoders
  • etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

Warning: Undefined variable $usr_adm in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/1760872_4011440e5d629aa278dbf60b90e82855 on line 16
Warning: Undefined variable $usr_adm in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/1760872_a2b567dde32eb104e6639c1f7f1c7494 on line 15 tab{-article id="2990"}[text]{/article}{-snippet alias="noData"}
8 pol sst nem

Auf der Platine ist eine 8-pol. Schnittstelle nach NEM-Norm [NEM652] verbaut.

Nähere Informationen dazu findet man bei den "Normen Europäischer Modellbahnen / MOROP".

{-article id="445"}[text]{/article}
Warning: Undefined variable $usr_adm in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/1760872_757be25f10f8c7ac1c8efbe14042d22d on line 15

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

  • ihre Informationen
  • Bilder des Modells
  • Bilder des Decoders
  • etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

Warning: Undefined variable $usr_adm in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/1760872_b53119a08a4612217366d1f3d3167d16 on line 15 {-tab-art-2613 title="Montage"}{-article id="9999"}[text]{/article}
Warning: Undefined variable $usr_adm in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/1760872_4c5ecbb4eb9e82b31136317fc2986e1c on line 15 Warning: Undefined variable $decchip in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/1760872_2e13c3e4903f316aa9e0aa8791bbb757 on line 46

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

  • ihre Informationen
  • Bilder des Modells
  • Bilder des Decoders
  • etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

Warning: Undefined variable $usr_adm in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/1760872_16b87db178a3f29b41ca8bac8c92e8a2 on line 15
Warning: Undefined variable $usr_adm in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/1760872_0c2a32aa3fb9c02776733c5fb2839b7d on line 15 Warning: Undefined variable $mot in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/1760872_aace1066fb9edb6eb0c94c21dc20e92e on line 19 Deprecated: stristr(): Passing null to parameter #1 ($haystack) of type string is deprecated in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/1760872_aace1066fb9edb6eb0c94c21dc20e92e on line 19

Dieser Decoder ist für den Antrieb eines DC-Motors ausgelegt.

Ein klassischer Märklin-Allstrommotor kann/darf nicht verwendet werden.

Warning: Undefined variable $usr_adm in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/1760872_10d67531f1e0f8abc242674ff554d7c9 on line 15
Warning: Undefined variable $usr_adm in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/1760872_4564251acfbb28262528b6de16c9ab91 on line 16 Warning: Undefined variable $typnam in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/1760872_6a351da35bbd45c1e1336e81a88acc54 on line 11

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

  • ihre Informationen
  • Bilder des Modells
  • Bilder des Decoders
  • etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

Warning: Undefined variable $usr_adm in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/1760872_599614de88f49467f420788b64aaab37 on line 16
Warning: Undefined variable $usr_adm in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/1760872_d85060aa62700c9ab3e77fbd19cf0790 on line 15
  Spitzenlicht Ein/Aus

Info

Bei originalen Märklin Delta-Lokomotiven ist das Stirnlicht (Spitzensignal) im Normalzustand nicht digital schaltbar. [1]

Das Verhalten des Lichts hängt dabei von der Technik ab:

Bei den allermeisten Delta-Decodern (z. B. den älteren Modulen 6603) ist die Beleuchtung direkt an die Motorspannung gekoppelt Das bedeutet: Das Licht leuchtet erst, wenn die Lok anfährt, und wird heller, je schneller die Lok fährt. Steht die Lok, bleibt das Licht aus. [1, 2, 3, 4]

Wenn Sie eine Delta-Lok mit einer älteren Zentrale wie dem Delta-Control 6604 betreiben, lässt sich das Licht gar nicht beeinflussen. Verwenden Sie hingegen das neuere Steuergerät Delta-Control 4f (66045) oder eine moderne Digitalzentrale (wie die Mobile Station), lässt sich bei einigen wenigen, späten Delta-Loks (oder solchen mit dem Decoder 66032) das Licht über die Funktionstaste (Function / f0) ein- und ausschalten.


  Modell: 99999  MM-/DCC-Adr. 00

Anmerkungen:

Die Lokomotive ist bei Werksauslieferung auf Analogbetrieb eingestellt - alle DIP-Schalter stehen auf "0" oder "Off"

  • Betrieb im DELTA-System und mit einem DELTA-Steuergerät:

    Hier ist die Adresse auf eine der 5 DELTA-Systemadressen - vorzugsweise der hier angegebenen MM2-Adresse - mittels des DIL-Schalters einzustellen.

  • Betrieb im DIGITAL-System und mit einem DIGITAL-Steuergerät:

    Hier kann ist die Adresse mittels des DIL-Schalters auf eine der 15 zulässigen Digitaladressen eingestellt werden:

Mehr Hinweise dazu finden sie in der Betriebsanleitung oder hier im Register: Digitales -> Programmierung.

* bei einigen Modellen wird über das Spitzenlicht auch eine Sonderfunktion wie:

  • eine stromf. Kupplung gespeist über die anhängende Wagen beleuchtet werden oder
  • ein Soundmodul

betrieben.

Features:

  • 701.22a701.22a701.22701.21a701.22aMotorola II Protokoll mit
    • 27 Fahrstufen
    • 80 Adressenim DELTA-System nur 5 bzw. bei DELTA-Decodern 15 digitale Adressen
    • F0> Sonderfunktion ... schaltbares Stirnlicht
    • CHIPs
      • DELTA-System: 701.17x
        • keine Sonderfunktionen
      • Fx-System: 701-22x
        • F1-F4 Sonderfunktionen
        • interne Anzugs-/Bremsverzögerung [ABV] ... schaltbar über F4
  • DELTA-Betrieb möglich !
    • 15 DELTA Adressen
  • absolute Fahrtrichtungserkennung, d..h. die Fahrtrichtung ist immer die, die die Steuerzentrale vorgibt.
  • Analog-Betrieb möglich, d.h. digitale Lokomotiven konnten damit auch auf analogen Stromkreisen (mit Trafobetrieb) eingesetzt fahren. Dabei ist dann:
    • das Stirnlicht automatisch aktiv
    • die Funktion F1 automatisch aktiv (nur CHIP 701.22x)
  • keine Überlast- / Überspannungs-Absicherung der Ausgänge für die internen Motor-Treiber-Stufen (nur CHIP 701.2x).
{-article 1858}[text]{/article}

DELTA LogoDer Decoder ist inn der Regel ber einen 4-pol. DIP-Schalter programmierbar.  Bei einigen wenigen Lokomotiven wurde auch ein 8-pol. DIP-Schaltet verbaut

Bei Werksauslieferung ist immer Analogmodus eingestellt. Alle DIP-Schalter befinden sich dazu auf "0".

Für DELTA-Betrieb muss die DELTA-/oder Digital-Adresse eingestellt werden.

Wenn mit einem DELTA-Steuergerät gefahren wird, sind 5 DELTA-System-Adressen fest vorgegeben:

Man kann DELTA-Lokomotiven auch mit Digital-Adressen codieren.

  • Bei einem 4-pol. DIP-Schalter sind dann  30 (2x15) digitale Adrressen verfügbar.
  • Bei einem 8-pol. DIP-Schalter sind dann  80 digitale Adrressen verfügbar.
DIP-Einsteller Adresse Bemerkungen
switch DIL 4 DELTA Digital
   off off off off   -  - -  Auslieferungszustand: analoger Betrieb
  ON off off off   1  78  Dampf-Loks
  ON  ON off off   2  72  Diesel-Loks
  ON off ON off   3  60  Triebwagen
  ON off off ON   4  24  Elektro-Loks
  ON  ON ON ON   -  80  DELTA-Steuergerät

Andere Adressen können - wie in der Adress-Übersicht dargestellt - codiert werden:

DELTA Adressierung

Adress Codierung Die Adresse kann nur durch Ändern der Lötbrücken eingestellt werden. Die nebenstehende Abbildung zeigt, welche Brücken für welche Adressen zu setzen sind.

Die markierten Adressen

D0 = AnalogbetriebD1-D4 entsprechen den DELTA-System-Adressen

1 -> Dampfloks2 -> Dieselloks3 -> Triebwagen4 -> Elektroloks

Bei einigen wenigen Lokomotiven wurde auch ein 8-pol. DIP-Schalter verbaut. Somit stehen 80 Adresscodierungen - wie im echten Digital-System - zur Verfügung. Eine genaue Dokumentation fehlt allerdings noch.
Der DELTA-Decoder zeichnet sich durch folgende Eigenschaften aus:
  • 701.17701.1314 / 27 Fahrstufen
  • Protokoll-Chip 701.13x / 701.17x - Märklin ASICs
  • Motoransteuerung für AC-Motor mittels Treibertransistoren (Chip 701.13x / 701.17x)
  • 4-pol. Adresseinsteller - bei den ersten Varianten auch Lötbrücken
  • Adress-Umfang
    • 1-5  bei Ansteuerung mit DELTA-Control
    • 30   bei Ansteuerung mit Steuereinheit 6020/1
  • Lichtsteuerung:
    • Stirnlichtumschaltung bei Fahrtrichtungswechsel
    • Helligkeit von der Lok-Geschwindigkeit abhängig
  • Funktionen
    • Lichtfunktion F0 - entfällt
    • ext. Funktionen  - entfällt
    • Direktsteuerung - entfällt

Belastungs-Grenzwerte

Art.-Nr. 6303
Motorausgang: max. 800 mA / [1,5 A*]
Funktionsausgänge: - entfällt -
Kompletter Baustein: max. 1,1 A / [?*]
* Angaben unverbindlich

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

  • ihre Informationen
  • Bilder des Modells
  • Bilder des Decoders
  • etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

  • Platinen-Format

    Die Platine ist im L-Format der zweiten Delta-Decoder-Generation gehalten.

  • Bestückung

    Die Platinen sind einseitig bestückt. Auf der Rückseite befinden sich allerdings Leiterbahnen.Die Platine wurde in unterschiedlichen Bestückungsvarianten gefertigt und auch eingesetzt, wie die Abbildungen zeigen. Die Bestückungsunterschiede gehen einher mit der Verwendung von unterschiedlichen Motor-Leistungsendstufen.( ZDS705, ZDS1000)

  • Verwendungs-Einschränkung

    Dieser Decoder kann nur mit einem Märklin: Allstrom-Motor verwendet werden.

6603 pl-2

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

  • ihre Informationen
  • Bilder des Modells
  • Bilder des Decoders
  • etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

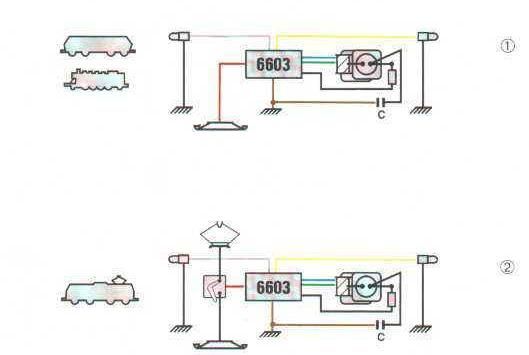

6603 pl-1
  • Die dritte Generation
    • Die Decoder dieser Generation sind mit dem märklinspezifischen Chip 701.21x ausgerüstet. Er basiert auf dem  Motorola II-Protokoll.
    • Der Chip vereinigt die wesentlichen Hardware-Komponenten (Decodierung, Motortreiber, etc.) und benötigt nur noch wenige ext. Beschaltungsbauteile.
    • Die Adress-Einstellung erfolgt nun mittels  Mini-SMD DIP-Schalter.
    • Zusätzlich waren die Motor-Ausgangs-Treibertransistoren sind im Chip integriert

Platinen

Platine

{-article id="1260"}[text]{/article}
Märklin DELTA 66031 Variante I
chip 701-21MM II 15 {-article id="1259"}[text]{/article}

66031

Das hier gezeigte Bild ist nicht korrekt. Der Decoder müsste integrierte Zusatzbausteine haben, die hier nicht bestückt sind.

 Derzeit liegt leider für diese Ansicht  kein  Bild vor !
Wenn sie eines haben oder machen können, schicken sie es mir bitte an meine eMail-Adresse. Diese finden sie im Impressum dieser Webseite.
Oberseite Unterseite


Platine

{-article id="1262"}[text]{/article}

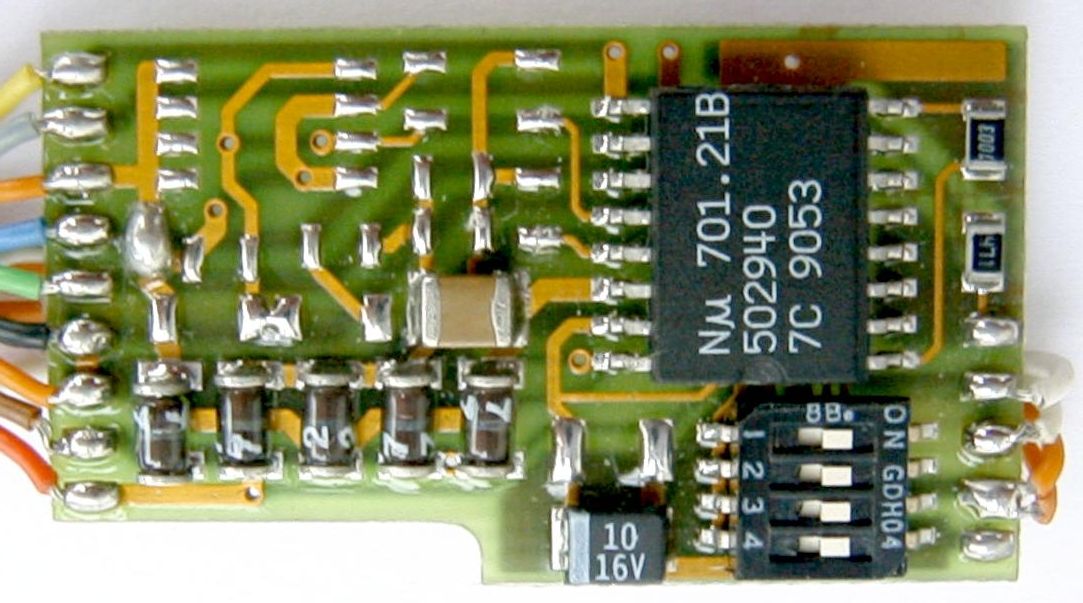

  Märklin DELTA 66031 Variante II
chip 701-21MM II 15 {-article id="1261"}[text]{/article}

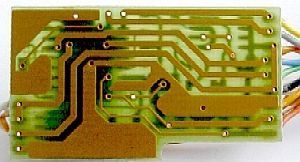

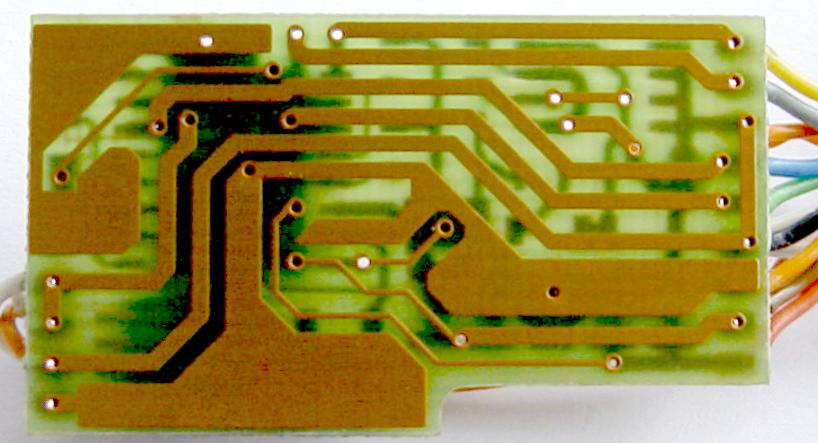

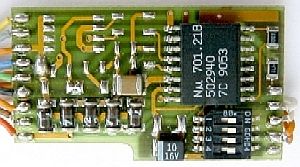

604044 66031 ok 604044 66031 uk
Oberseite Unterseite


Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

  • ihre Informationen
  • Bilder des Modells
  • Bilder des Decoders
  • etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

Platine

{-article id="1627"}[text]{/article}{-article id="1627"}[text]{/article}
Märklin Decoder-Typ: DELTA für Altbau-Elok E44/144 der DB / DRG
DELTA
 {-article id="1626"}[text]{/article}

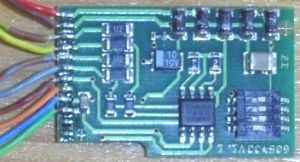

34440 605433 dec u 34440 605433 dec o
Oberseite Unterseite

ET-#:  605433

Verwendung des Decoders:

  • 34440   E44

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

  • ihre Informationen
  • Bilder des Modells
  • Bilder des Decoders
  • etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

  • ihre Informationen
  • Bilder des Modells
  • Bilder des Decoders
  • etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

66031 telex

Die Schaltfunktion wird mit dem Fahrtrichtungs- wechsel betätigt.

Es gilt folgende Schaltsequenz
  Fahrtrichtung
 Grundstellung Vorwärts
1. F-Wechsel rückwärts
2. F-Wechsel vorwärts
3. F-Wechsel rückwärts
4. F-Wechsel Grundstellung
{snippet alias="mae-dok-66032-info}

Platinen

Platine

{-article id="1264"}[text]{/article}
Märklin - DELTA 66032:  Variante I
chip 701-43aMM II 15 {-article id="1263"}[text]{/article}

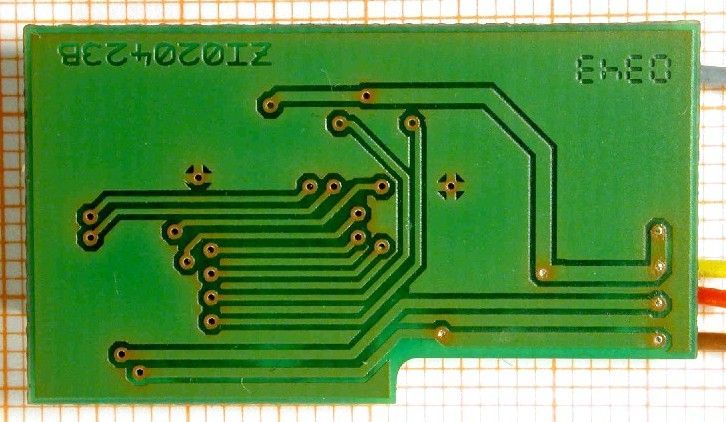

66032 V1 dec-ok 66032 V1 dec-uk
Oberseite Unterseite


Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

  • ihre Informationen
  • Bilder des Modells
  • Bilder des Decoders
  • etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

Platine

{-article id="1266"}[text]{/article}
Märklin  -  DELTA 66032: Variante II
chip 701-43aMM II 81 {-article id="1265"}[text]{/article}

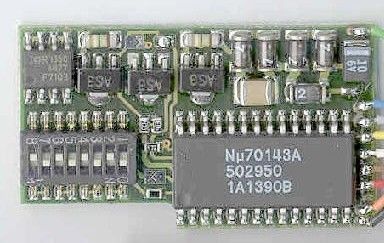

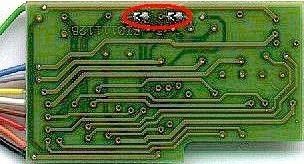

66032 og 66032 r
Oberseite Unterseite


Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

  • ihre Informationen
  • Bilder des Modells
  • Bilder des Decoders
  • etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

{-accordion-tab-acc-70 title="Variante III"}{-snippet alias="noData"}

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

  • ihre Informationen
  • Bilder des Modells
  • Bilder des Decoders
  • etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.



  pdfLink

Sollte der Link nicht funktionieren, dann verfahren sie abhängig von ihrem Browser wie folgt:

  • MS - Internetexplorer & Mozilla - Firefox

    Gehen sie mit der Maus auf den obigen Link und öffen sie mit der rechten Maustatste das Kontext-Menü. Klicken sie dort auf "Linkadresse kopieren". Erzeugen sie nun ein neues Browserfenser und fügen sie die kopierte Link-Adresse nun in die Kommandozeile mit [Strg V] ein. Drücken sie dann die "Enter-Taste".

  • Google - Chrome

    Gehen sie mit der Maus auf den obigen Link und öffen sie mit der rechten Maustatste das Kontext-Menü. Klicken sie dort auf "Link im Inkognito-Fenster öffnen".
