Mit der Einführung des FX-Digitalsystems auf der Basis des MM-II-Protokolls erschienen dann auch wieder neue Umrüstsätze. Diese ware an die verschiedenen - bis dahin bei Märklin verwendeten - Motor-Antriebe angepasst.

Decoderumbausätze 60901, 60902, 60903, 60904 für Märklin-Motore auf 5-pol. Anker

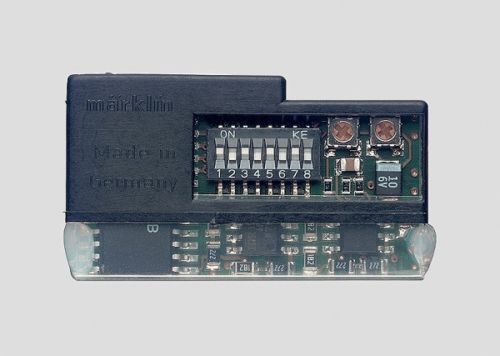

Decoderumbausatz 60905 für bürstenlose Gleichstrom-Motore (Glockenanker-Motore)

Mit diesen Umbausätzen erreichen die betroffen Lokomotiven Fahreigenschaften, die man bei Märklin als Hochleistungsantrieb [HLA] bezeichnet.

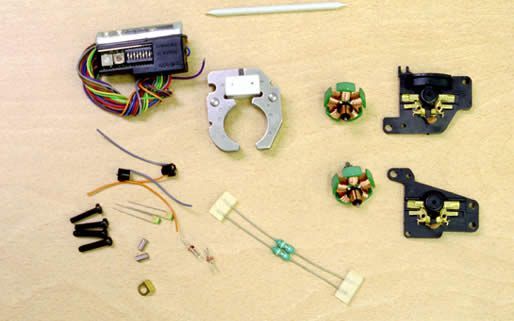

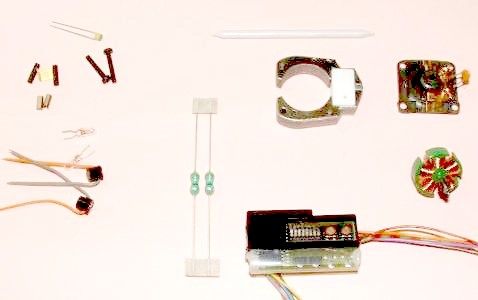

Die Umbausätze wurden jeweils als Komplett-Sets angeboten. Diese enthalten alle zum Umbau benötigten Teile. Im Falle das 60904 bleib dann auch immer ein Motorschild übrig. Für Fachwerkstätten gab es diese Sets auch im 5-fach Blister.

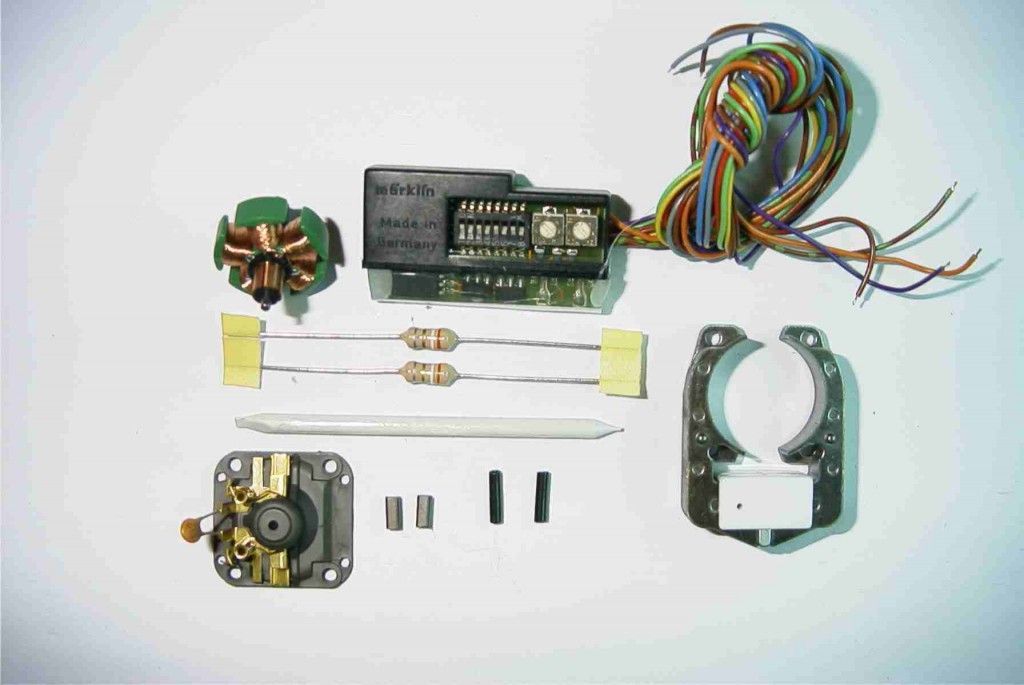

60901

Umrüstset 60901 für Lokomotiven mit "Allstrom-"Motor [Trommelkollektor-Motor (DCM)] (2000 - 2005)

Der Decoder ist nicht kompatibel zur 60905 Platine und kann auch nicht mit Glockenanker-Motoren betrieben werden.

Info

Decoder-Abmessungen 36 x 21 x 9 mm
© by Märklin

mehr Bilder

Artikelnr.: 60901 Hersteller: Märklin

Spur H0 1:87

Beschreibung

Hochleistungsdecoder zum Umrüsten von Lokomotiven mit Allstrom-Motor auf den Märklin-Digital-Hochleistungsantrieb.

Der Motorausgang dieser Elektronik ist speziell auf die Anforderungen von Gleichstrom-Motoren mit 5-pol. Anker optimiert.

Techn. Daten

Die Elektronik besitzt insgesamt 4 schaltbare Funktionen.
Der Ausgang "F0=function" ist für die Beleuchtung vorgesehen.
Die Ausgänge "f1" und "f2" können für andere Schaltfunktionen wie Telex-Kupplung oder Rauchgenerator verwendet werden.
Die Funktion "f4" ermöglicht das Ausschalten der Regelung zum leichteren Rangieren.
Die Funktionen "f1", "f2" und "f4" sind nur über die Control Unit (Art.-Nr. 6021) oder ein an diese Zentraleinheit angeschlossenes Fahrgerät Control 80 f oder Interface schaltbar.
Die Elektronik bietet die Möglichkeit zum Verändern der Höchstgeschwindigkeit sowie der Anfahr- und Bremsverzögerung.
Regelung des Motors bei unterschiedlichen Belastungszuständen wie z.B. bei Berg- oder Talfahrt.
Codierbar auf 80 verschiedene Lokadressen.

Im klassischen Betrieb - mit reiner Wechselspannung - sind die Funktionen "function" und "f1" eingeschaltet

Decoder

Funktionen

{-article id="2542"}[text]{/article}

erreichbar mit mfx-Steuergeräten [MSx/CSx//ECOS] oder Fx-Zentralen 6021 [6020...nur F0]

F0	Spitzenlicht	Ax0	Ein / Aus
F1		Ax1	Ein / Aus
F2		Ax2	Ein / Aus

60902/5 Funktionen: F0+F1+F2 Adresse: - / -
F3		-/-	Ein / Aus
F4	Direktsteuerung / [ABV]	-/-	Ein / Aus

Anmerkungen:

Die Funktionsbelegung mit F0+F1+F2 entspricht der Standardausführung, wie er in den Umbausätzen 60901 - 60904 enthalten war.

Einzelteile

ET#	Abbildung	Bezeichnung	ET#	Abbildung	Bezeichnung
603668		Karton	386820		5-pol. Anker 7 Zähne
641850		Kunststoff-Inlay	389000		Polbügel
641860		Kunststoff-Deckel	386940		Motorschild
519090		Decoder	601460		Bürstenpaar
396270		Einstellstift	516520		Entstördrossel
??????		Beiheft / Dokumentaion	??????		Isoschlauchstücke ggf. auch aus dem Elektronikfachhandel

Tuning

{reg A}

Die Funktionen F3 und F4 können zusätzlich genutzt werden. Für die Aktivierung der Funktion F3 müssen nur die Bauelemente R7, R11 und T3 bestückt werden und der Draht br/ge an das entsprechende Lötfeld am Rande der Platine. Bei der Funktion F4 sind einige Dinge mehr zu beachten. Es müssen die Widerstände R8, R12 und R13 und der Darlington Transistor T4 bestückt werden. Weiter muß die Lötbrücke S4 überbrückt werden. Dadurch wird die interne Funktion "Rangiergang bei F4" abgeschaltet und die externe Funktion F4 zugänglich. Zum Schluß muß ein entsprechender Draht an die Platine bei br/ws angelötet werden.

Wer Wert auf die Telex-Funktion des Delta Decoders 66031 legt, kann dies erreichen, indem er die Bauelemente für F4 bestückt, aber nicht S4 sondern S3 überbrückt. Dadurch ist diese Zusatzfunktion, wie beim Delta-Decoder, auch im konventionellen Betrieb nutzbar und die interne Funktion "Rangiergang bei F4" bleibt erhalten. Die Funktion wird dann durch entsprechend viele Fahrtrichtungsumschaltungen aktiviert.

Zum Schluß noch ein kleines Bonbon. Wer den Schaltplan aufmerksam betrachtet, stellt fest, daß die Anschlüsse 13 und 14 des 701.22B nicht beschaltet sind. Diese beiden Anschlüsse dienen beim ICE oder Cargo Sprinter zur Schleiferumschaltung. Beim Umschalten der Fahrtrichtung wird jeweils kurzzeitig (ca. 50 ms) der entsprechende Anschluß durchgeschaltet, so daß man damit direkt ein bistabiles Relais (Freilaufdioden notwendig !) gegen Pin 20 von IC1 betreiben kann. http://www.jus-kn.de/c91.htm

{/reg}

60902

Umrüstset60902 für die Umrüstung von Lokomotiven mit bereits vorhandenem 6090-Decoder und DCM-Motortyp oder auch Fremdprodukte, die im Märklin-Digital-System betrieben werden sollen. (2000 - 2005)

Der Decoder ist nicht kompatibel zur 60905 Platine und kann auch nicht mit Glockenanker-Motoren betrieben werden.
