39710 | .- BR 410.1 - ICES 'Sinus' der DB - Insidermodell (placeholder)

Details: Geschrieben von: Hans-Günter Heiserholt [Super-User]; Kategorie: Sonderbauweisen; Veröffentlicht: 20. Oktober 2024; Erstellt: 18. April 2024; Zuletzt aktualisiert: 22. August 2026; Zugriffe: 225

laden -> 39710-Vars done!

1.

2.

3

4

5

Märklin Insider-Club

Jahr 1999/2000 / #1

Märklin Händler Initiative / MHI

Sondermodell 1 des Jahres 1999/2000

#

techn. Übersicht

zum Modell des/der Elektro-Triebzug Triebzugs

der Baureihe BR410.1 der Deutsche Bahn AG (DBAG) als Variante in grau/gelb/blau/schwarz er Farbgebung.

Gebaut von Hersteller: Arbeitsgemeinschaft ICE2 (Siemens/Adtranz) als Versuchs-/Serienlokomotive aus dem Typenprogramm der Deutsche Bahn AG / (DBAG).

Epoche: IV, Betriebsnummer: 410 101-0 + 410 102-8

BR410 - Elektro-Triebzug [ICE-Sinus] Versuchszug der Deutschen Bundesbahn Mitte/Ende der 1990er Jahre

Historie

Triebwagen-Zug ICE-S - BR 410.1 der Deutschen Bundesbahn (DB)

Nach den Erfolgen des ICE 1 und ICE 2 wird die DB AG mit der dritten Generation des Tempo-Klassikers völlig neue Wege beschreiten. Auf diesem Weg zum ICE 3 existierte als Entwicklungs- und Erprobungskonzept der ICE-S. Dahinter verbirgt sich ein fünfteiliger Zug, der aus zwei Serientriebköpfen des ICE 2 und dreivon der Arbeitsgemeinschaft Siemens/Adtranz beschafften Mittelwagen bestand.

Optisch fällt der ICE-S vor allem durch den ungewöhnlichen Zierstreifen auf, der im Gegensatz zu den bisherigen ICE Fahrzeugen einen Farbverlauf vom bekannten Orientrot hin zu leuchtendem Gelb aufweist und schließlich im Bereich des mittleren Wagens in einer sinus-artigen Welle ausschlägt.

Das wirklich Neue steckt aber in den Mittelwagen, welche ebenfalls der ICE 2 Familie entstammen. Mittelwagen 1 und Mittelwagen 3 sind sogenannte Stromrichterwagen, die auf Triebdrehgestellen fahren. Diese 8 Fahrmotoren verfügen über eine Antriebsleistung von je 500 kW. Mittelwagen 2, mit der auffälligen Sinus-Amplitude, ist ein nicht angetriebener Trafowagen, in dessen Drehgestellen eine neuartige Wirbelstrombremse eingebaut ist.

Weitere augenfällige Unterschiede zu den regulären ICE-Wagen sind die Stromabnehmer. Der Pantograph auf Mittelwagen 3 ist nur ein «Dummy», der, elektrisch ohne Funktion, nur akustischen Versuchen dient. Durch verschiedene Formen und Anordnungen der Spoiler und Verkleidungen sollen die Pfeifgeräusche der Pantographen minimiert werden.

Dieses gewaltige Kraftpaket ICE-S verfügte über eine gesamte Antriebsleistung von 13,6 MW (entsprechend 18.600 PS), verteilt auf 8 x 500 kW in den Mittelwagen und 2 x 4,8 MW in den Triebköpfen.

Eingesetzt wurde dieser Zug unter der Regie des neuen Forschungs- und Technologiezentrums (FTZ) der Deutschen Bahn. In einem 18 monatigen Prüfprogramm musste in sehr umfangreiche Versuchsreihen die Tauglichkeit der Innovationen unter Beweis gestellt werden.

Insider News 3/1999

... Mod

Vorbild

Vorbild:

Hochgeschwindigkeitszug ICE-S Baureihe 410 der Deutschen Bahn AG
2 Triebköpfe (Basis: ICE2)
3 Mittelwagen (Basis: ICE2) mit (Versuchs-)Technik des späteren ICE3
dazu passende Stromabnehmer

Modell

Highlights

Dokus

Lok-Familie

/

Hinweis

Web-Links

{-snippet alias="php-script-vars-39711"} Deprecated: stristr(): Passing null to parameter #1 ($haystack) of type string is deprecated in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/1894367_38c7636551062bdb27c13babba72bbe3 on line 14

Elektrik

PCBs

2610-Triebkopf 1(*)

{-article id="2744"}[text]{/article}{-article id="2554"}[text]{/article} Deprecated: stristr(): Passing null to parameter #1 ($haystack) of type string is deprecated in /var/www/vhosts/h257522.host273.alfahosting-server.de/html/J6_versuch/tmp/regularlabs/custom_php/1894367_ca0c45997e87c5e63bba796485aa6d42 on line 14

Platine

Ansicht

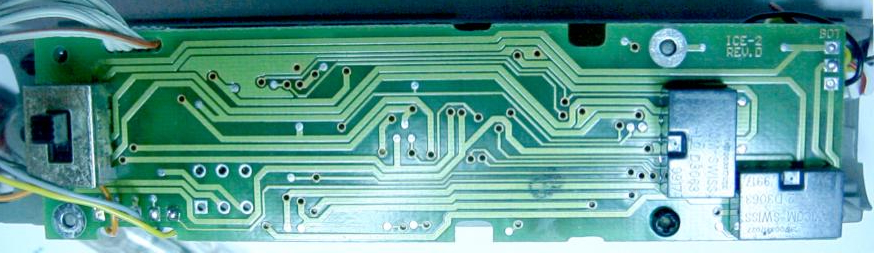

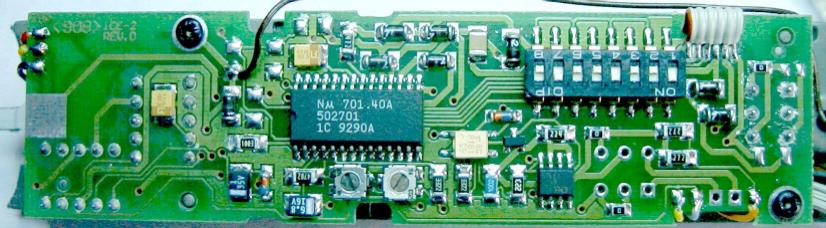

Märklin Decoder-Platine Triebkopf1 des Triebzuges BR 410 der DB [39710]
