Anaylse
Status:Für den Umbau der Zugbeleuchtung gibt es viele Möglichkeiten.
- Mit F0 ein- und ausschaltbare Beleuchtungen an der Lok als auch am Steuerwagen
- Mit F1-schaltbare Wagenbeleuchtungen ohne Zusatzrelais.
- Mit F2 zuschaltbare Führerstandsbeleuchtung in der Lok bzw. im Steuerwagen
- Eine richtige Schleiferumschaltung mit Abgriff der Wagenbeleuchtung vom jeweils hinteren Schleifer .... etc.
So sind zum Beispiel die Funktionen F1, F2 und F3 nicht beschaltet/belegt. Die Decoderplatine besitzt den Decoder-Chip 701.22B, wie er in allen 37er-Loks mit Fx-Decodereingebaut ist.
Leider ist die getrennte Ein-/Aus-schaltung der Lok bzw. der Wagenbeleuchtung nicht möglich. Alle Beleuchtungen werden im Auslieferungszustand über F0 geschaltet.
Das kann aber einer betriebsorientierten Umsetzung in keiner Weise gerecht werden, da die Wagenbeleuchtung beim "großen Vorbild" - unabhängig von der Stirnbeleuchtung - geschaltet wird.
Umbau
Um das zu ändern, muss man erst einmal die aktuellen Verhältnisse klären. Dazu habe ich zunächst also mal die Schaltpläne der Decoder aus dem jeweiligen Layout zurückentwickelt, was einige Zeit in Anspruch genommen hat, aber doch gelungen ist. Außerdem lernt man auf diesem Weg den Decoder so richtig zu schätzen.
Wie aus der Schaltung zu entnehmen ist, wird die Wagenbeleuchtung mittels zweier Dioden parallel zur Aktivierung der F0-Funktion mit geschaltet. Außerdem sind auf dem Decoder aber auch noch freie Pad's - die bei entsprechender Nachbestückung - die Schaltung des Relais über die F1-Funktion ermöglichen. Dazu müssen auf beiden Decodern zunächst die beiden Dioden unten rechts (im gelben, gekreuzten Rechteck) entfernt werden.
Decoderplatine 26507
Anschließend wird bei den Decodern der Transistor [BC 817 im SOT 23 Gehäuse] oben rechts neben dem Chip auf die vorhandenen freien Pad's aufgelötet und die eingekastelten Dioden D12/D13 entfernt.
Nach neuesten Info's, soll es übrigens auch Decoder-Varianten geben, bei denen der Transistor bereits eingebaut ist.
Download
{phocadownload view=file|id=80|text=Verdrahtungsplan 26507 S-Bahnset "Ruhrgebiet" mit BR143|target=b}
Decoderplatine 26511
Beim Nahverkehrszug benötigt man neben dem Transistor noch zusätzlich einen 47kOhm-Widerstand und eine Schließung der Lötpunkte im rechteckigen Kästchen mittels einer Diode (D15) (Anodenring nach links) oder eines Null-Ohm-Widerstandes als Brücke unterhalb des Kondensators. (Im Bild ist bereits eine Diode "rein- montiert" !). Diese Bauteile sind neu. Außerdem sind wieder die Dioden D12 /D13 zu entfernen.
Download
{phocadownload view=file|id=82|text=Verdrahtungsplan 26511 Nahverkehrsset mit BR141|target=b}
Fazit
Nach dieser Modifikation kann nun mit F1 - über das eingebaute Relais - das Licht in den Wagen unabhängig von F0 geschaltet werden.
Unterkategorien
BR 89 der DB | 3000x
![]()
Das Modell der BR 89.0 ist äußerst beliebt und mit einer Stückzahl von mehr als 1.000.000 Stk. gilt sie als das meist verkaufte Märklin-Modell überhaupt.
BR 41 / 042 der DB | 3792x
![]()
Lange hat es gedauert, bis man bei Märklin / Trix den Kunden das Modell einer BR 042 der DB anbieten konnte. Diese Lokomotive mit DB Neubau-Kessel, Unterumlauf Frontlampen und Öl-Tender fehlte seit Jahren im Programm und ist nun seit 2011 als Neu-Konstruktion in de
E10 + E10.1x + 112 der DB | 3912x
Lange hat man bei Märklin gebraucht den Modelleisenbahnern eine zeitgemäße E10 mit Bügelfalte anzubieten. Aber seit 2006 ist es nun soweit. Die E10 ro

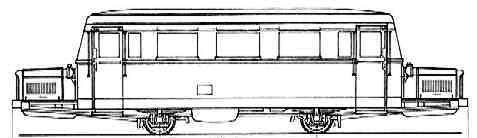

VT89/VT133 der DB/DRG | Schweineschnäuzchen
![]()
Die Märklin-Varianten des VT89 / VT133 sind allesamt Adaptionen der von Bemo hergestellten originalen Modelle. Sie entstanden in den Jahren 1994-2004 und brachten insgesamt 3 Versionen hervor. Auch wurde in 2000 eine Variante von Trix
SBB - Ae 6/6 | 3x5x/3x6x
![]()
![]()
Die schwere Güterzug-Lokomotiven der SBB-Serie Ae 6/6, gibt es als Märklin-Modell bereits seit 1964 im Programm. In letzter Zeit tauchte sie auch bereits verstärkt in "Schweizer Startpackungen" auf, was darauf hin deutet, dass das Modell nun doch langsam auf's Alte
SBB - Re 460 | 3x5x/3x6x

![]()
Die Lokomotiven der SBB Serie Re 460 gibt es bei Märklin bereits seit 1993 in unterschiedlichen Varianten im Programm. Während die ersten Ausführungen noch als analoge Variante angeboten wurden, kamen später auch DELTA bzw. Voll-digita
BR 80 | Nr. 5 Klöckner-Werke AG - 37041 + andere

Die Lok entspricht bautechnisch einer BR 80 wie sie auch früher bei der Deutschen Bundesbahn eingesetzt wurde. Märklin hat diese schöne Lokomotive als Nr. 5 der Klöckner Werke AG in 2011 auf
BR 216-V160 | 37741 - "Lollo"
![]()
Eine neue Lok und schon geändert. Die "Lollo" bietet einige Überraschungen und ist ein dankbarer Umbau-Kandidat - lassen sie sich überraschen. Die Lok wurde 2011 gleich in zwei Varianten Epoche III [37741] und Epoche IV [37740] ne
BR 798 der DB - Umbauten
![]()
Als in 2006 der neue Schienenbus als Neuheit angekündigt wurde, war die Freude bei den Modellbahnern sehr groß. Mussten sie sich doch bis dahin mit einem alten Modell aus den 60ern begnügen, dass eigentlich schon lange nicht mehr den mittlerweile ges
BR 50.40 der DB -Umbau
![]()
In 2011 wurde von Märklin als Neuentwicklung eine BR 50.40 (DB-Umbaulokomotiven mit Franco Corsti Technologie) als Insidermodell [37040] aufgelegt. Wi
USA - ALCO PA | 2957x - Startpackung
![]()
Die ALCO PA ist bei Märklin erstmals im Jahr 2000 erschienen. Durch die Metallguss-Ausführung ist es ein sehr kompaktes, schweres und damit auch werti
BR 169-E69 der DB -Umbau
![]()
Die Lok wird von Märklin seit 1999 angeboten. Zwischenzeitlich gab es weitere Varianten. Dabei wurden sowohl DELTA- als auch Digitial-Fx Mod
BR 45 der DB | 37xxx Umbauten, Tuning, etc.
![]()
Die BR 45 - Deutschlands stärkste Güterzug-Dampflok - wird bei Märklin seit 2002 angeboten. Zunächst kam sie als Insidermodell 2002. Später folgten we
SVT 137 der DRG / DB
Als eines der Highlights des Jahres 2004 brachte Märklin - in einer einmaligen Serie - das Modell des SVT 137 "Fliegender Hamburger" heraus. Inzwischen wurden aber auch davon weitere Modelle produziert, die natürlich immer auch den aktuellen Stand de
BR 236 - V36 der DB | Umbaumöglichkeiten
![]()
Seit langer Zeit hat Märklin Modelle dieser dt. Altbau-Diesel-Lokomotive in verschiedenen Farb- und Ausführungsvarianten im Programm.Die Modelle basieren dabei alle auf einer - mittlerweile doch schon

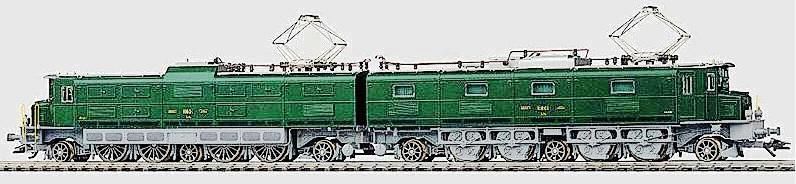

SBB - Ae 8/14 | 3x59x
![]()
![]()
Die Ae 8/14 der SBB ist eine Altbau-Lokomotive bei der SBB. Märklin hat von der Lok bereits mehrere Modelle aufgelegt. Historisch bedingt sind die älteren Modelle sind zwar digital aber natürlich noch mit DELTA- und teils 60
BR 144 - E44 der DB/DRG | Umbaumöglichkeiten
![]()
Seit 2000 hat Märklin neue Modelle dieser dt. Altbau-Elektro-Lokomotive mit verschiedenen Ausführungsvarianten im Programm. Die Modelle basieren dabei alle auf einer Trix-Basiskons
USA - F7 | Umbauten

Die Diesel-Elektrisch betriebenen F7-Lokomotiven des US-Herstellers "General Motors" | Electro-Motive Division / EMD prägten das Bild des Bahnverkehrs in den 50-70er Jahren auf dem amerikanischen Kontinent. Auch Märklin hat bereits frü

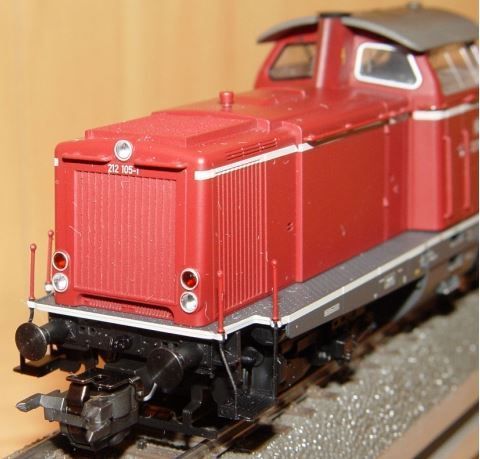

BR 211, 212 (neu) | Umbauten
![]()
Die Diesel betriebenen Lokomotiven der BR 211, 212 der DB prägten das Bild des Bahnverkehrs in den 60-80er Jahren in Deutschland. Auch Märklin hat bereits seit den 70ern Modelle diese Loks angeboten.

D
SBB - Ce 6/8 / Be 6/8 Krokodil | Umbauten

![]()
Die Altbau-Lokomotiven der SBB Serien Be / Ce 6/8 II - besser als Krokodil bekannt - prägten das Bild des Bahnverkehrs in den 20-70er Jahren in der Schweiz. Auch heute noch werden sie gelegentlich vor historischen Güterzügen
BR 146 der DB AG | 36835 - "TRAXX" - Nahverkehr
![]()
Die BR 146 ist eine Nahverkehrs-Variante aus der TRAXX-Familie von Bombardier. Ihr Einsatz hat sich bei vielen in- und ausländischen Bahnen mittlerweise etabliert. Die Modelle wurde von Märklin vor Jahren als Einsteiger-Modell aufgelegt und in den unterschiedlichst
ER 20 | 3683x - "Euro-Runner"
![]()
Die ER 20 ist eine Diesel - Strecken-Lokomotive aus der Euro-Runner-Familie. Ihr Einsatz hat sich bei vielen in- und ausländischen Bahnen mittlerweile etabliert.
![]()

BR 185 der DB AG | 3683x - "TRAXX"
![]()
Die BR 185 ist eine Streckenlok-Variante aus der TRAXX-Familie. Ihr Einsatz hat sich bei vielen in- und ausländischen Bahnen mittlerweile etabliert. Die Modelle wurde von Märklin vor Jahren als Einsteiger-Modell aufgel
BR 232 / 234 DB AG | 3642x -" Ludmilla"

Die BR 232 "Ludmilla" wird/wurde von Märklin/Trix seit 2008 als Einsteiger-Modell aufgelegt. Dank ihres Metallgehäuses macht die Lok einen sehr wertigen Eindruck, der allerdings durch die doch etwas sparsame Funktionsa
BR 280 / exV80 der DB | 3608x
![]()
Die V80 wurde von Märklin vor Jahren als Einsteiger-Modell aufgelegt. Zwischenzeitlich gab es bereits eine Nachfolge-Variante
BR 24 der DB
![]()
Das neue Modell der BR 24 wurde von Märklin als Einsteiger-Modell aufgelegt. Zwischenzeitlich wurde von der Lokomotive bereits auch Nachfolge-Varianten produziert, was dere
DHG 500/700 | Rangierdiesel
![]()
Die Lokomotiven der Serie DHG 500/700 wurden/werden bei vielen Privat- und Werksbahnen als Rangierloks eingesetzt. Auch im Märklin-Programm sind sie seit langer Zeit immer wieder enthalten.
Die Lokomotiven der Serie DHG 500/700 wurden

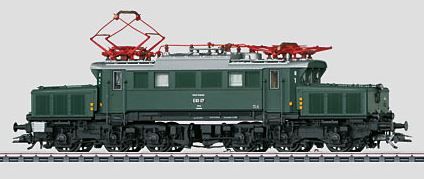

BR 193 - E93 der DB/DRG | Umbaumöglichkeiten

Seit 2014 hat Märklin/Trix auch Modelle dieser dt. Altbau-Elektro-Lokomotive im Programm. Die Neukonstruktion kam zuerst - märklinüblich - als Märklin
SBB - Ae 3/6 | Umbauten

BR 119-E19.1 der DB
![]()
Modelle der BR 119 - E19 der DRG/DB gibt es bereits seit langer Zeit im Märklin-/Trix-Programm und wurden in verschiedenen Modellen unterschiedlicher Epochen aufgelegt. Sie basiere
BR 23neu der DB | 3923x Umbauten, Tuning, etc.

BR 10 der DB | 3708x Umbauten, Tuning, etc.
Die BR 10 - Deutschlands letzte neue Personenzug-Dampflok - wurde bei Märklin seit 2000 angeboten. Zunächst kam sie als Insidermodell 2000 in Digital und DELTA. Später folgten weitere Modelle, die dann teils als exklusive Varianten (Insider-Variante
BR 05 der DRG | + 37050 Umbauten, Tuning, etc.
![]()
![]()
Die BR 05 der DRG - einst eine der schnellsten Dampfloks Deutschlands - wurde von Märklin als Insider-Modell im Jahre seit 2005 angeboten. Später folgten weitere Modelle, die dann teils als exklusive Varianten (Bellingrodt-Va
BR 34 der DRG | bayr. B VI Umbauten, Tuning, etc.

Die BR 34 / bayr. B VI der DRG/K.B.St.E. wurde von Märklin erstmals gemeinsam mit Trix im König-Ludwig-Zug 1994 angeboten. Später folgten bis heute immer wieder Modelle, die sowohl verschiedenartige Varianten als auch den ak

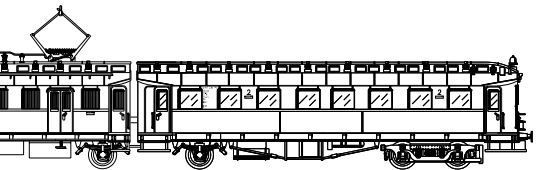

ET87 der DRG/DB | Elektro-Gliederzug
![]()
![]()
Der Triebwagen ET 87/88x der DRG/DB wurde bei Märklin erstmals in 2003 angeboten. Zeitgemäß kam er damals in FxDigital. Später folgten weitere Modelle, die dann auch mit Sound-Decodern der mfx-Generation angebote
BR 640 - VT 203 / LINT27 - Umbauten
=3664xUmbauHeaderFStB"}
![]()

=36
BR 38 / P8 | 3703x Umbauten, Tuning, etc.
![]()
Die BR 38 - ehemals preuss. P8 - wird bei Märklin in einer Neukonstruktion seit 2002 angeboten. Später folgten weitere Modelle, die - teils auch als Zugpackung - angeboten wurden.
BR 420 (ex ET420) | 3750x - Umbau, Tuning, etc.
![]()
Der Triebzug wurde von Märklin/Trix im Jahre 2010 erstmalig aufgelegt und mittlerweile bereits in mehreren Varianten angeboten. Technisch ist der Zug schon sehr gut ausgerüstet, bei näherer Betrachtung der Technik, gibt es aber Verbesserungspotential ...
BR 23neu der DB | 3923x Umbauten, Tuning, etc.

BR 65 | 3965x Umbauten, Tuning, etc.
![]()

Die BR 65 wurde von Märklin/Trix als zweites Insider-Jahresmodell in 2018/2019 angeboten. Die Neukonstruktion kann von der Form und Ausstattung her wirklich überzeugen. A

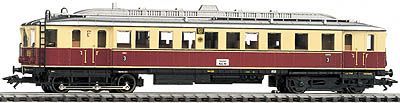

VT 859 der DRG
